BEDIENUNGSANLEITUNG IT32300 Intertechno

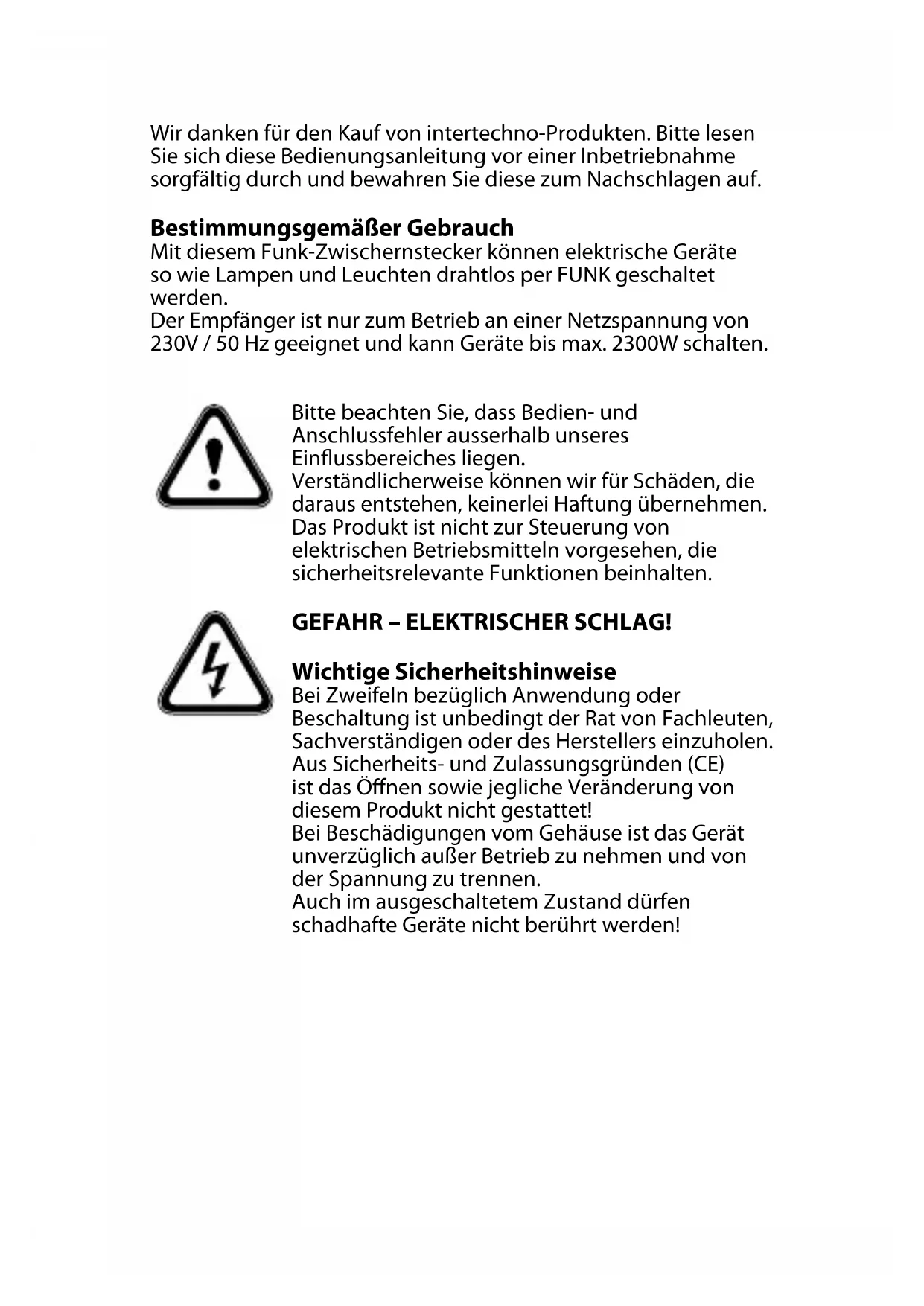

.Wir danken für den Kauf von intertechno-Produkten. Bitte lesen Sie sich diese Bedienungsanleitung vor einer Inbetriebnahme sorgfältig durch und bewahren Sie diese zum Nachschlagen auf. Bestimmungsgemäßer Gebrauch Mit diesem Funk-Zwischernstecker können elektrische Geräte so wie Lampen und Leuchten drahtlos per FUNK geschaltet werden. Der Empfänger ist nur zum Betrieb an einer Netzspannung von 230V / 50 Hz geeignet und kann Geräte bis max. 2300W schalten. Bitte beachten Sie, dass Bedien- und Anschlussfehler ausserhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen. Das Produkt ist nicht zur Steuerung von elektrischen Betriebsmitteln vorgesehen, die sicherheitsrelevante Funktionen beinhalten. GEFAHR – ELEKTRISCHER SCHLAG! Wichtige Sicherheitshinweise Bei Zweifeln bezüglich Anwendung oder Beschaltung ist unbedingt der Rat von Fachleuten, Sachverständigen oder des Herstellers einzuholen. Aus Sicherheits- und Zulassungsgründen (CE) ist das Öffnen sowie jegliche Veränderung von diesem Produkt nicht gestattet! Bei Beschädigungen vom Gehäuse ist das Gerät unverzüglich außer Betrieb zu nehmen und von der Spannung zu trennen. Auch im ausgeschaltetem Zustand dürfen schadhafte Geräte nicht berührt werden!D Bedienungsanleitung Die Funk-Mini Steckdose IT-3 ist zur drahtlosen Schaltung von Lampen und Elektrogeräten bis zu einer Schaltleistung von 2300 Watt geeignet.32 Speicherplätze für unterschiedliche Codierung und Sender!Alle lehrenden Sender von intertechno sind zur Schaltung geeignet.Funk-Bewegungsmelder, -Wandsender, DämmerungsschalterMinisender u.v.m. stehen zur Verfügung.Der Handsender ITT-1500 des Sets kann auch zur Schaltung von allen selbst-lernenden intertechno Funk-Empfängern verwendet werden.Zur Codierung eines weiteren Produktes von intertechno beachten Sie bitte auch die jeweilige Bedienungsanleitung.SzenenschaltungZusätzlich besitzt die Funk-Mini-Steckdose einen Speicherfür die Szenenschaltung.Für die Szenenschaltung ist die Bedienungsanleitung der jeweiligen Sender für die Szenenschaltung zu beachten (z.B. ITF-100, ITKL-30).Mehrere Funk-Empfänger können mit einem Tastendruck in den jeweils dafür ausgewählten Schaltzustand versetzt werden.z.B.: Deckenlicht AUS / Ventilator EIN / Stehlampe GEDIMMT!INBETRIEBNAHMECodierung (Abb.1)Halten Sie den Sender Ihrer Wahl bereit.Stecken Sie den Funk-Zwischenstecker in die Steckdose. Dieser ist nun für 6 sec. in Lernbereitschaft.Drücken Sie nun die gewünschte EIN-Taste am Sender.Die Funk-Mini-Steckdose schaltet 2x zur Bestätigung, dass der neue Code gelernt wurde.Durch erneutes anstecken an der Steckdose, können weitere Sender oder andere Einschalttasten angelernt werden.Dies kann 32x wiederholt werden. Danach wird immer der erste Code gelöscht (first in - first out).Auch unterschiedlichste Gruppenschaltungen werden dadurch möglich. IT3-2300

Bedienungsanleitung Mehrere Funk-Empfänger können einzeln oder zugleich geschaltet werden, indem zusätzlich ein und derselbe Code an mehrere Funk-Empfänger angelernt wird. FERTIG! Einzelne Codes löschen Um die Codierung zu löschen gehen Sie wie oben (Abb. 1) vor und drücken jedoch die jeweilige AUS-Taste am Sender. Sollen alle Codierungen gleichzeitig gelöscht werden (RESET) muss ein Sender mit der „ All off-Taste“ verwendet werden (z.B. ITT-1500). Wechseln der Batterie Abb. 2 Eine Batterie 3 Volt CR 2032 ist bereits inkludiert. Die Lebensdauer beträgt ca. 3 Jahre oder ist ausreichend für

Funk-Technik GmbHseit 1970 Die Konformitätserklärungen finden Sie unter / Declaration of Conformity – www.intertechno.at/CE Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen. Hiermit erklärt intertechno, das sich das Gerät IT-3 + ITT-1500 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Hereby, intertechno declares that this IT-3 + ITT-1500 is in compliance with the essantial requirements and other relevant provisions of directive 2014/53/EU. TECHNISCHE DATEN Spannungsversorgung

• Sender: CR2032, 3 VDC (Achtung: Nutzen Sie ausschließlich zertifizierte Batterien von namhaften Herstellern!) • Schaltempfänger: 230V /50Hz Funkschnittstelle

• Frequenz: 433,92 MHz • Sendeleistung < 10mW Technische Angaben

• Max. ohmsche Belastung: Schaltempfänger ON/OFF: 2300Watt, 10A

• Schutzklasse 1• Umgebungstemperatur: 0 – 35°C • Nicht ersetzbare Sicherung
