ITWR3501 - Ηλεκτρικός διακόπτης Intertechno - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης ραδιοσυχνίας υψηλής ισχύος
Μάρκα	Intertechno
Μοντέλο	ITWR3501
Κατηγορία	Ηλεκτρικός διακόπτης
Τάση τροφοδοσίας	230 V AC (δίκτυο)
Μέγιστη ισχύς μεταγωγής	3500 W
Συχνότητα ραδιοφώνου	868 MHz
Εμβέλεια (περίπου)	30 m σε εσωτερικό χώρο
Μέγιστος αριθμός προγραμματιζόμενων πομπών	32
Μνήμη σκηνής	Ναι
Εκμάθηση	Αυτόματη εκμάθηση με ειδικό κουμπί (L)
Ένδειξη LED	Ναι (επιβεβαίωση σύνδεσης και εκμάθησης)
Κεραία	Ενσωματωμένη (κάτω πλευρά)
Τοποθέτηση	Σε κουτί βαθιάς εντοιχισμού, από εξουσιοδοτημένο ηλεκτρολόγο
Σύνδεση	Φάση και ουδέτερο (ακροδέκτες 1+4), φορτίο (ακροδέκτες 2+3)
Συμβατότητα πομπών	Όλοι οι πομποί Intertechno αυτόματης εκμάθησης και μεταγωγής σκηνής
Διατήρηση κωδικών μετά από διακοπή	Ναι (μνήμη μη πτητική)
Ατομική διαγραφή κωδικών	Ναι (με το κουμπί OFF του πομπού)
Διαγραφή όλων των κωδικών	Ναι (με το κουμπί εκμάθησης)
Διαστάσεις (περίπου)	Συμπαγές (κατάλληλο για κουτί εντοιχισμού βάθους τουλάχιστον 55 mm)
Βάρος (περίπου)	~50 g
Συντήρηση	Καμία ειδική συντήρηση· καθαρίζετε με στεγνό πανί εάν χρειάζεται
Δυνατότητα επισκευής	Δεν επισκευάζεται από τον χρήστη· επικοινωνήστε με έναν επαγγελματία
Πιστοποίηση CE	Ναι (διαθέσιμο στη διεύθυνση www.intertechno.at/CE)

Συχνές ερωτήσεις - ITWR3501 Intertechno

Πώς να εγκαταστήσετε το ITWR3501;

Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο ηλεκτρολόγο. Πρέπει να κόψετε την ασφάλεια, να συνδέσετε τη φάση και τον ουδέτερο στους ακροδέκτες 1 και 4, στη συνέχεια το φορτίο (λάμπα ή συσκευή) στους ακροδέκτες 2 και 3. Έπειτα, επαναφέρετε την ασφάλεια και βεβαιωθείτε ότι η λυχνία LED ανάβει για 10 δευτερόλεπτα.

Πώς να κωδικοποιήσετε έναν πομπό με τον διακόπτη;

Πατήστε στιγμιαία το κουμπί εκμάθησης (L) του δομοστοιχείου με ένα λεπτό αντικείμενο (συνδετήρα). Η λυχνία LED αρχίζει να αναβοσβήνει. Στη συνέχεια, πατήστε αμέσως το κουμπί ON του πομπού. Η λυχνία LED αναβοσβήνει 3 φορές για να επιβεβαιώσει την κωδικοποίηση.

Τι να κάνω αν η λυχνία LED δεν ανάβει μετά τη σύνδεση;

Ελέγξτε ότι η ασφάλεια είναι ενεργοποιημένη και ότι οι συνδέσεις στους ακροδέκτες 1 και 4 είναι σωστές. Εάν η λυχνία LED εξακολουθεί να μην ανάβει, ζητήστε από έναν ηλεκτρολόγο να ελέγξει την εγκατάσταση.

Πώς να διαγράψετε έναν συγκεκριμένο κωδικό πομπού;

Ακολουθήστε τη διαδικασία κωδικοποίησης (πάτημα στο L και στη συνέχεια στον πομπό), αλλά πατήστε το κουμπί OFF του πομπού αντί για ON. Η λυχνία LED αναβοσβήνει 3 φορές για να επιβεβαιώσει τη διαγραφή.

Πώς να διαγράψετε όλους τους προγραμματισμένους κωδικούς;

Κρατήστε πατημένο το κουμπί εκμάθησης (L) για περίπου 6 δευτερόλεπτα έως ότου η λυχνία LED αναβοσβήσει. Αφήστε το στιγμιαία και έπειτα πατήστε ξανά στιγμιαία το L. Η λυχνία LED αναβοσβήνει 3 φορές για να επιβεβαιώσει την πλήρη διαγραφή.

Πόσους πομπούς μπορείτε να κωδικοποιήσετε το μέγιστο;

Μέχρι 32 διαφορετικοί κωδικοί ή πομποί μπορούν να προγραμματιστούν. Εάν προστεθεί νέος κωδικός ενώ η μνήμη είναι γεμάτη, διαγράφεται ο παλαιότερος.

Είναι το ITWR3501 συμβατό με πομπούς άλλων εμπορικών σημάτων;

Όχι, έχει σχεδιαστεί για να λειτουργεί αποκλειστικά με τους συμβατούς πομπούς Intertechno αυτόματης εκμάθησης και μεταγωγής σκηνής (π.χ. ITF-100, ITKL-30).

Ποια είναι η μέγιστη ισχύς που μπορεί να μεταβιβάσει το ITWR3501;

Η μέγιστη ισχύς μεταγωγής είναι 3500 watt, που επιτρέπει τον έλεγχο φωτιστικών ή ηλεκτρικών συσκευών υψηλής ισχύος.

Μπορώ να ελέγχω πολλούς διακόπτες ITWR3501 με έναν μόνο πομπό;

Ναι, μπορείτε να κωδικοποιήσετε τον ίδιο πομπό σε πολλούς δέκτες. Επιπλέον, η λειτουργία μεταγωγής σκηνής επιτρέπει τον ταυτόχρονο έλεγχο πολλών δεκτών με ένα μόνο πάτημα.

Παραμένουν οι κωδικοί αποθηκευμένοι μετά από διακοπή ρεύματος;

Ναι, η κωδικοποίηση παραμένει στη μνήμη ακόμα και μετά από διακοπή ρεύματος χάρη σε μία μη πτητική μνήμη.

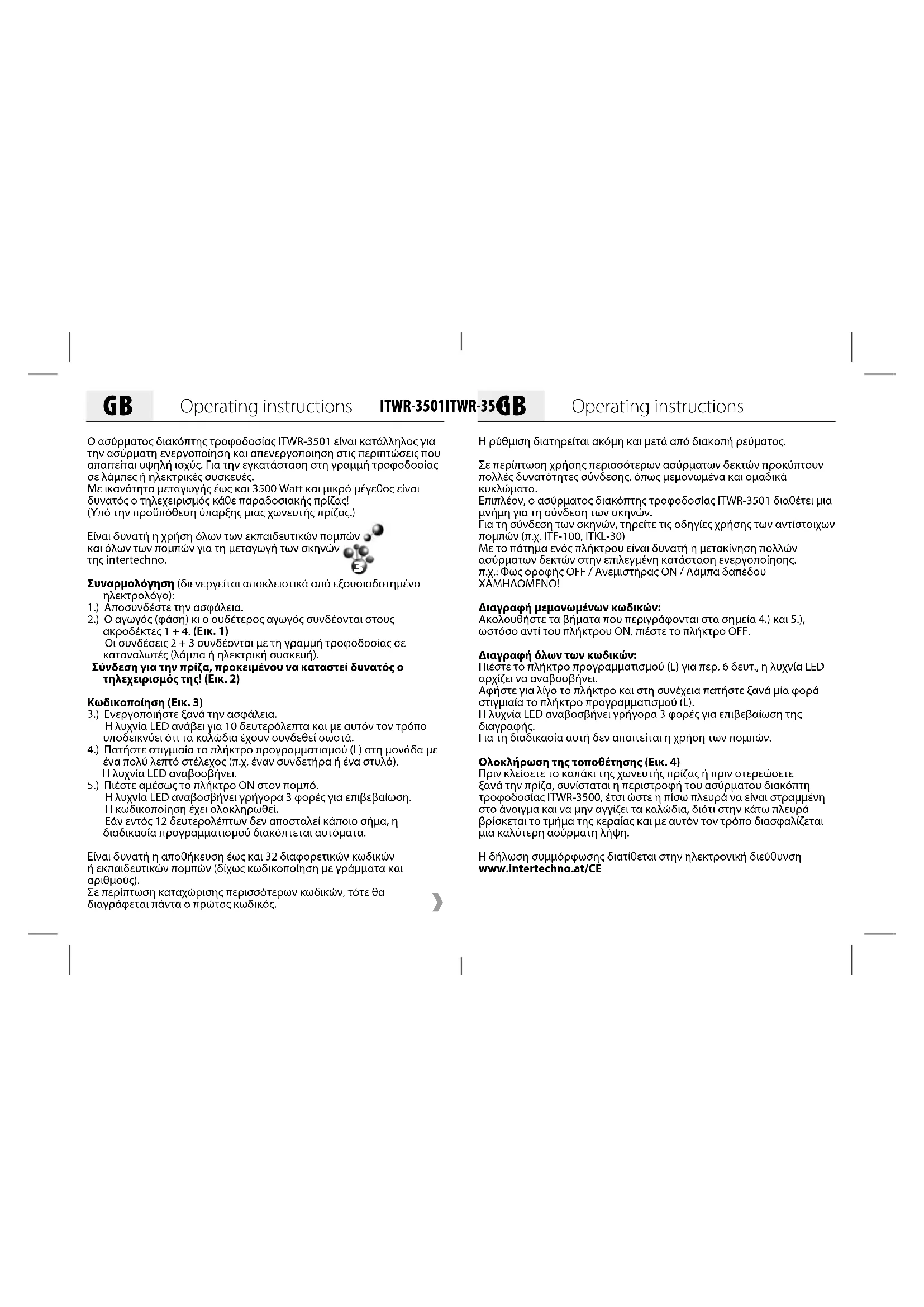

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ITWR3501 Intertechno

Ο ασύρματος διακόπτης τροφοδοσίας ITWR-3501 είναι κατάλληλος για την ασύρματη ενεργοποίηση και απενεργοποίηση στις περιπτώσεις που απαιτείται υψηλή ισχύς. Για την εγκατάσταση στη γραμμή τροφοδοσίας σε λάμπες ή ηλεκτρικές συσκευές. Με ικανότητα μεταγωγής έως και 3500 Watt και μικρό μέγεθος είναι δυνατός ο τηλεχειρισμός κάθε παραδοσιακής πρίζας! (Υπό την προϋπόθεση ύπαρξης μιας χωνευτής πρίζας.)

Είναι δυνατή η χρήση όλων των εκπαιδευτικών πομπών και όλων των πομπών για τη μεταγωγή των σκηνών της intertechno.

Συναρμολόγηση (διενεργείται αποκλειστικά από εξουσιοδοτημένο ηλεκτρολόγο):

1.) Άποσυνδέστε την ασφάλεια. 2.) Ο αγωγός (φάση) κι ο ουδέτερος αγωγός συνδέονται στους ακροδέκτες 1 + 4. (Εικ. 1) Οι συνδέσεις 2 + 3 συνδέονται με τη γραμμή τροφοδοσίας σε καταναλωτές (λάμπα ή ηλεκτρική συσκευή).

Σύνδεση για την πρίζα, προκειμένου να καταστεί δυνατός ο τηλεχειρισμός της! (Εικ. 2)

Κωδικοποίηση (Εικ. 3)

3.) Ενεργοποιήστε ξανά την ασφάλεια. Η λυχνία LED ανάβει για 10 δευτερόλεπτα και με αυτόν τον τρόπο υποδεικνύει ότι τα καλώδια έχουν συνδεθεί σωστά.
4.) Πατήστε στιγμιαία το πλήκτρο προγραμματισμού (L) στη μονάδα με ένα πολύ λεπτό στέλεχος (π.χ. έναν συνδετήρα ή ένα στυλό). Η λυχνία LED αναβοσβήνει.
5.) Πιέστε αμέσως το πλήκτρο ΟΝ στον πομπό. Η λυχνία LED αναβοσβήνει γρήγορα 3 φορές για επιβεβαίωση. Η κωδικοποίηση έχει ολοκληρωθεί. Εάν εντός 12 δευτερολέπτων δεν αποσταλεί κάποιο σήμα, η διαδικασία προγραμματισμού διακόπτεται αυτόματα.

Είναι δυνατή η αποθήκευση έως και 32 διαφορετικών κωδικών ή εκπαιδευτικών πομπών (δίχως κωδικοποίηση με γράμματα και αριθμούς).

Σε περίπτωση καταχώρισης περισσότερων κωδικών, τότε θα διαγράφεται πάντα ο πρώτος κωδικός.

Η ρύθμιση διατηρείται ακόμη και μετά από διακοπή ρεύματος.

Σε περίπτωση χρήσης περισσότερων ασύρματων δεκτών προκύπτουν πολλές δυνατότητες σύνδεσης, όπως μεμονωμένα και ομαδικά κυκλώματα. Επιπλέον, ο ασύρματος διακόπτης τροφοδοσίας ITWR-3501 διαθέτει μια μνήμη για τη σύνδεση των σκηνών. Για τη σύνδεση των σκηνών, τηρείτε τις οδηγίες χρήσης των αντίστοιχων πομπών (π.χ. ITF-100, ITKL-30) Με το πάτημα ενός πλήκτρου είναι δυνατή η μετακίνηση πολλών ασύρματων δεκτών στην επιλεγμένη κατάσταση ενεργοποίησης. π.χ.: Φως οροφής OFF / Ανεμιστήρας ON / Λάμπα δαπέδου XAMHΛΟΜΕΝΟ!

Διαγραφή μεμονωμένων κωδικών:

Ακολουθήστε τα βήματα που περιγράφονται στα σημεία 4.) και 5.), ωστόσο αντί του πλήκτρου ΟΝ, πιέστε το πλήκτρο OFF.

Διαγραφή όλων των κωδικών:

Πιέστε το πλήκτρο προγραμματισμού (L) για περ. 6 δευτ., η λυχνία LED αρχίζει να αναβοσβήνει. Αφήστε για λίγο το πλήκτρο και στη συνέχεια πατήστε ξανά μία φορά στιγμιαία το πλήκτρο προγραμματισμού (L). Η λυχνία LED αναβοσβήνει γρήγορα 3 φορές για επίβεβαίωση της διαγραφής. Για τη διαδικασία αυτή δεν απαιτείται η χρήση των πομπών.

Ολοκλήρωση της τοποθέτησης (Εικ. 4)

Πριν κλείσετε το καπάκι της χωνευτής πρίζας ή πριν στερεώσετε ξανά την πρίζα, συνισταται η περιστροφή του ασύρματου διακόπτη τροφοδοσίας ITWR-3500, έτοι ώστε η πίσω πλευρά να είναι στραμμένη στο άνοιγμα και να μην αγγίζει τα καλώδια, διότι στην κάτω πλευρά βρίσκεται το τμήμα της κεραίας και με αυτόν τον τρόπο διασφαλίζεται μια καλύτερη ασύρματη λήψη.

Η δήλωση συμμόρφωσης διατίθεται στην ηλεκτρονική διεύθυνση www.intertechno.at/CE

GR

Οδηγίες χρήσης

ITWR-3501ITWR-35GR

Οδηγίες χρήσης

Η ασύρματη μίνι ενσωματωμένη μονάδα ΙΤΛ-2300 είναι κατάλληλη για την ασύρματη ενεργοποίηση ή απενεργοποίηση έως τα 2300 Watt. Για την τοποθέτηση στη γραμμή τροφοδοσίας των λαμπών, προκειμένου για την ενεργοποίηση και απενεργοποίηση τους τόσο μέσω του διακόπτη φωτισμού όσο και μέσω τηλεχειρισμού.

Χάρη στο μικρό της μέγεθος μπορεί να τοποθετηθεί απευθείας πίσω από έναν διακόπτη φωτισμού στη χωνευτή πρίζα.

Επίσης, η λειτουργία σε ένα κύκλωμα εναλλασσόμενου ρεύματος είναι πολύ απλή.

Διαθέτει δυνατότητα αυτόματης απενεργοποίησης 0 / 1 λ. / 10 λ. / 1 ώρας / 4 ωρών για διάφορες εφαρμογές (Εικ. 1).

Είναι δυνατή η χρήση όλων των εκπαιδευτικών πομπών και όλων των πομπών για τη μεταγωγή των σκηνών της intertechno.

Συναρμολόγηση (διενεργείται αποκλειστικά από εξουσιοδοτημένο ηλεκτρολόγο):

1.) Αποσυνδέστε την ασφάλεια. 2.) Πραγματοποιήστε τις συνδέσεις σύμφωνα με την εικόνα 2a και 2b (για κύκλωμα εναλλασσόμενου ρεύματος).

Κωδικοποίηση (Εικ. 3)

3.) Ενεργοποιήστε ξανά την ασφάλεια. Η λυχνία LED ανάβει για 10 δευτερόλεπτα και με αυτόν τον τρόπο υποδεικνύει την ετοιμότητα λειτουργίας. 4.) Πατήστε στιγμιαία το πλήκτρο προγραμματισμού (L) στη μονάδα μένα πολύ λεπτό στέλεχος (π.χ. έναν συνδετήρα ή ένα στυλό). Η λυχνία LED αναβοσβήνει. 5.) Πιέστε αμέσως το πλήκτρο ON στον πομπό. Η λυχνία LED αναβοσβήνει γρήγορα 3 φορές για επιβεβαίωση. Η κωδικοποίηση έχει ολοκληρωθεί. Εάν εντός 12 δευτερολέπτων δεν αποσταλεί κάποιο σήμα, η διαδικασία προγραμματισμού διακόπτεται αυτόματα.

Είναι δυνατή η αποθήκευση έως και 32 διαφορετικών κωδικών ή εκπαιδευτικών πομπών (δίχως κωδικοποίηση με γράμματα και αριθμούς). Σε περίπτωση καταχώρισης περισσότερων κωδικών, τότε θα διαγράφεται πάντα ο πρώτος κωδικός.

Η ρύθμιση διατηρείται ακόμη και μετά από διακοπή ρεύματος.

Σε περίπτωση χρήσης περισσότερων ασύρματων δεκτών προκύπτουν πολλές δυνατότητες σύνδεσης, όπως μεμονωμένα και ομαδικά κυκλώματα. Επιπλέον, ο ασύρματος μίνι εντοιχιομένος διακόπτης ITL-2300 διαθέτει μια μνήμη για τη σύνδεση των σκηνών. Για τη σύνδεση των σκηνών, τηρείτε τις οδηγίες χρήσης των αντίστοιχων πομπών αναφορικά με τη σύνδεση σκηνών (π.χ. ITF-100, iTKL-30). Με το πάτημα ενός πλήκτρου είναι δυνατή η μετακίνηση πολλών ασύρματων δεκτών στην επιλεγμένη κατάσταση ενεργοποίησης. π.χ. Φως οροφής OFF / Ανεμιστήρας ON / Λάμπα δαπέδου ΧΑΜΗΛΟ-MENO!

Διαγραφή μεμονωμένων κωδικών:

Ακολουθήστε τα βήματα 4.) και 5.), ωστόσο αντί για το πλήκτρο ενεργοποίησης, πατήστε το πλήκτρο απενεργοποίησης.

Διαγραφή όλων των κωδικών:

Πιέστε το πλήκτρο προγραμματισμού (L) για περ. 6 δευτ., η λυχνία LED αρχίζει να αναβοσβήνει.

Αφήστε για λίγο το πλήκτρο και στη συνέχεια πατήστε ξανά μία φορά στιγμιαία το πλήκτρο προγραμματισμού (L). Η λυχνία LED αναβοσβήνει γρήγορα 3 φορές για επιβεβαίωση της διαγραφής.

Για τη διαδικασία αυτή δεν απαιτείται η χρήση των πομπών.

Η δήλωση συμμόρφωσης διατίθεται στην ηλεκτρονική διεύθυνση www.intertechno.at/CE
