ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTPK 270 A1 PARKSIDE

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.1

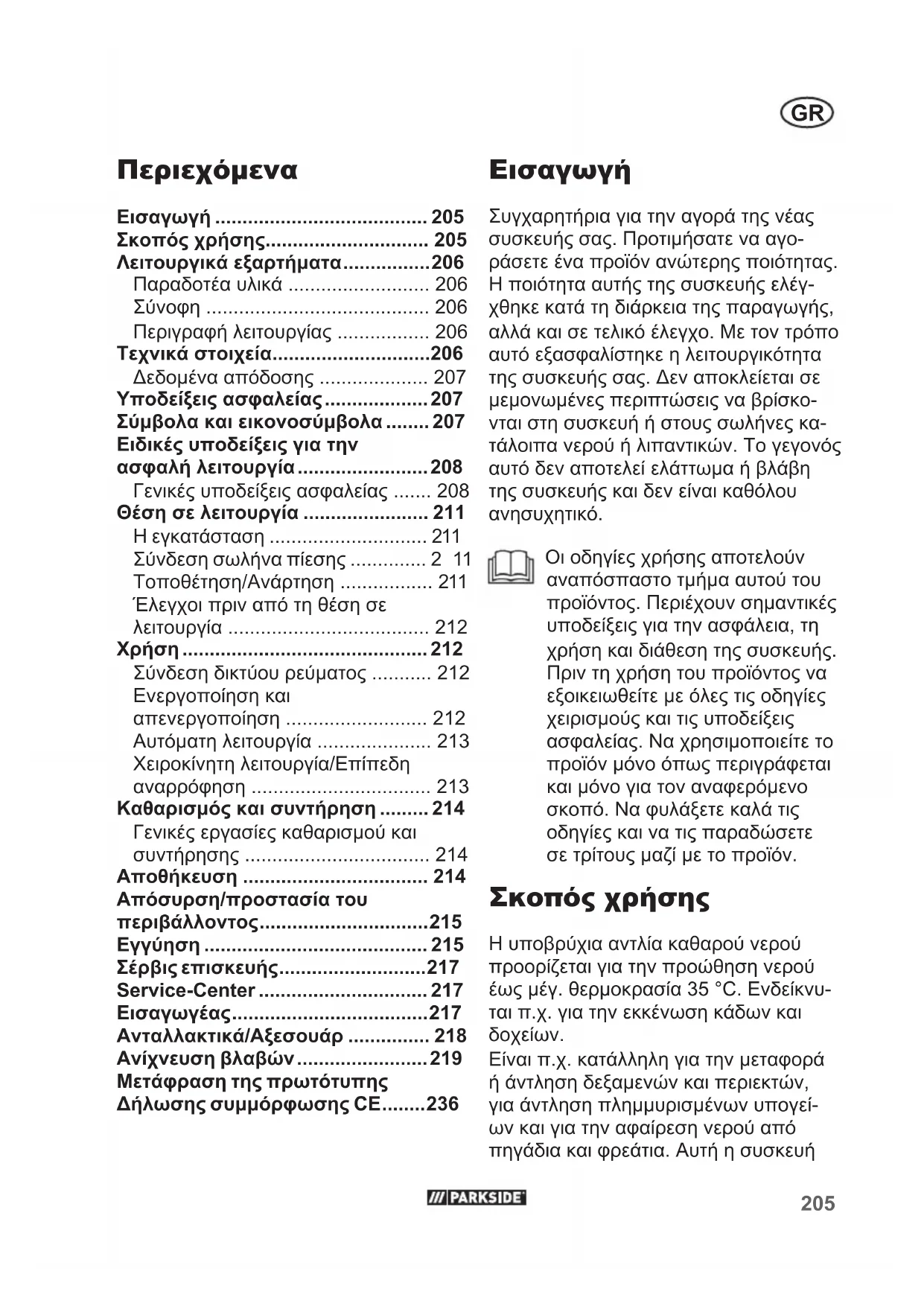

• Περιεχόμενα Εισαγωγή p. 205
• Σκοπός χρήσης p. 205
• Λειτουργικά εξαρτήματα p. 206
• Παραδοτέα υλικά p. 206
• Σύvoφη p. 206
• Περιγραφή λειτουργίας p. 206
• Τεχνικά στοιχεία p. 206

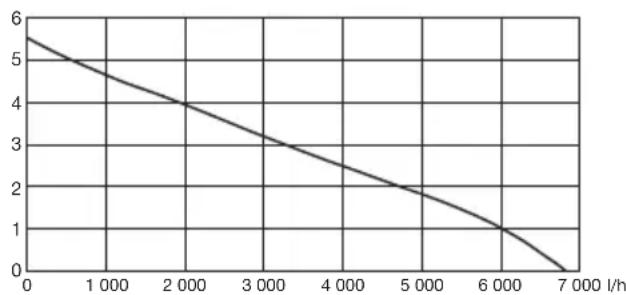

• Δεδομένα απόδοσης p. 207
• Υποδείξεις ασφαλείας p. 207
• Σύμβολα και εικονοσύμβολα p. 207
• Ειδικές υποδείξεις για την ασφαλή λειτουργία p. 208
• Γενικές υποδείξεις ασφαλείας p. 208
• Θέση σε λειτουργία p. 211
• Η εγκατάσταση p. 211
• Σύνδεση σωλήνα πίεσης p. 2
• 11 Τοποθέτηση/Ανάρτηση p. 211
• Έλεγχοι πριν από τη θέση σε λειτουργία p. 212
• Χρήση p. 212
• Σύνδεση δικτύου ρεύματος p. 212
• Ενεργοποίηση και απενεργοποίηση p. 212
• Αυτόματη λειτουργία p. 213
• Χειροκίνητη λειτουργία/Επίπεδη αναρρόφηση p. 213
• Καθαρισμός και συντήρηση p. 214
• Γενικές εργασίες καθαρισμού και συντήρησης p. 214
• Αποθήκευση p. 214
• Απόσυρση/προστασία του περιβάλλοντος p. 215
• Εγγύηση p. 215
• Σέρβις επισκευής p. 217
• Service-Center p. 217
• Εισαγωγέας p. 217
• Ανταλλακτικά/Αξεσουάρ p. 218
• Ανίχνευση βλαβών p. 219
• Μετάφραση της πρωτότυπης Δήλωσης συμμόρφωσης CE p. 236

Συγχαρητήρια για την αγορά της νέας συσκευής σας. Προτιμήσατε να αγο- ράσετε ένα προϊόν ανώτερης ποιότητας. Η ποιότητα αυτής της συσκευής ελέγ- χθηκε κατά τη διάρκεια της παραγωγής, αλλά και σε τελικό έλεγχο. Με τον τρόπο αυτό εξασφαλίστηκε η λειτουργικότητα της συσκευής σας. Δεν αποκλείεται σε μεμονωμένες περιπτώσεις να βρίσκο- νται στη συσκευή ή στους σωλήνες κα- τάλοιπα νερού ή λιπαντικών. Το γεγονός αυτό δεν αποτελεί ελάττωμα ή βλάβη της συσκευής και δεν είναι καθόλου ανησυχητικό. Οι οδηγίες χρήσης αποτελούν αναπόσπαστο τμήμα αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και διάθεση της συσκευής. Πριν τη χρήση του προϊόντος να εξοικειωθείτε με όλες τις οδηγίες χειρισμούς και τις υποδείξεις ασφαλείας. Να χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και μόνο για τον αναφερόμενο σκοπό. Να φυλάξετε καλά τις οδηγίες και να τις παραδώσετε σε τρίτους μαζί με το προϊόν. Σκοπός χρήσης Η υποβρύχια αντλία καθαρού νερού προορίζεται για την προώθηση νερού έως μέγ. θερμοκρασία 35 °C. Ενδείκνυ- ται π.χ. για την εκκένωση κάδων και

Είναι π.χ. κατάλληλη για την μεταφορά ή άντληση δεξαμενών και περιεκτών, για άντληση πλημμυρισμένων υπογεί- ων και για την αφαίρεση νερού από πηγάδια και φρεάτια. Αυτή η συσκευή206

σωλήνα πίεσης», χρειάζεστε ένα κολιέ εύκαμπτου σωλήνα και ένα πριόνι. Το εργαλείο δεν περιλαμβάνεται στη συσκευασία παράδοσης. Μπορείτε να αγοράσετε το εργαλείο σε εξειδικευμένα καταστήματα. Σύvoφη 1 Λαβή μεταφοράς 2 Αγωγός σύνδεσης δικτύου 3 Περίβλημα αντλίας 4 Έξοδος αντλίας 5 Πλωτηροδιακόπτης 6 Σύστημα ρύθμισης ύψους πλωτηροδιακόπτη 7 Καλώδιο πλωτηροδιακόπτη 8 Οδηγός πλωτηροδιακόπτη 9 Αντάπτορας εύκαμπτου

10 Γωνιακός αντάπτορας 11 Αντάπτορας Quick-Connect 12 8 m νάιλον σχοινί Περιγραφή λειτουργίας Η αντλία είναι εξοπλισμένη με ένα πλω- τό κύκλωμα προστασίας, το οποίο ενερ- γοποιεί ή απενεργοποιεί τη συσκευή αυτόματα, ανάλογα με τη στάθμη του

Σε περίπτωση υπερφόρτωσης η αντλία απενεργοποιείται από τον ενσωματω- μένο θερμοπροστατευτικό διακόπτη. Αφότου ψυχθεί το μοτέρ επανεκκινείται από μόνο του. Τεχνικά στοιχεία Υποβρύχια αντλία καθαρού νερού ......................................... PTPK 270 A1 Ονομαστική τάση (U) ...... 230 V

, 50 Hz Απόδοση (P) ................................270 W Απόδοση (Qmax) .........περίπ. 6800 l/h δεν είναι κατάλληλη για επαγγελματική χρήση. Σε περίπτωση επαγγελματικής χρήσης παύει να ισχύει η εγγύηση. Οποιαδήποτε άλλη χρήση, η οποία δεν εγκρίνεται ρητά μέσα από τις οδηγίες αυτές, μπορεί να οδηγήσει σε βλάβες της συσκευής και να αποτελέσει σοβα- ρό κίνδυνο για το χρήστη. Η αντλία δεν είναι κατάλληλη για συ- νεχή λειτουργία. Η συνεχής λειτουργία μειώνει τη διάρκεια ζωής και το χρόνο

Ο χειριστής ή χρήστης είναι υπεύθυνος για ατυχήματα και ζημιές άλλων αν- θρώπων ή των περιουσιών τους. Ο κατασκευαστής δεν ευθύνεται για ζημιές που προκλήθηκαν λόγω μη ενδε- δειγμένης χρήσης ή λόγω εσφαλμένου

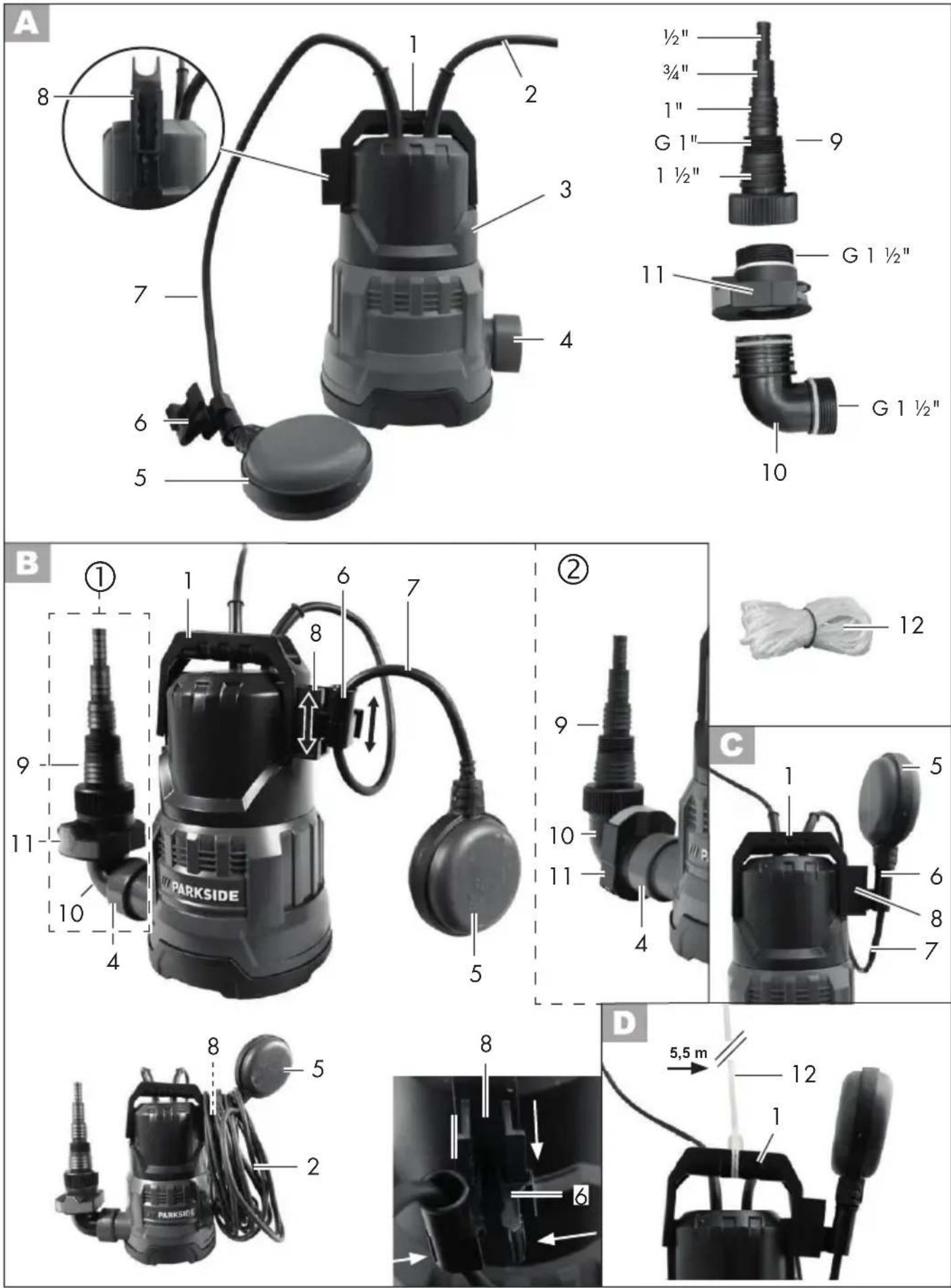

Λειτουργικά εξαρτήματα Την απεικόνιση των σημαντι- κότερων εξαρτημάτων λειτουρ- γίας θα βρείτε στη σελίδα-φά-

Παραδοτέα υλικά Βγάλτε τη συσκευή από τη συσκευασία και ελέγξτε, αν είναι πλήρης. Διαθέστε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς. - Βυθιζόμενη αντλία αποστράγγισης καθαρού νερού (Αντλία) - Αντάπτορας Quick-Connect - Γωνιακός αντάπτορας - Αντάπτορας εύκαμπτου σωλήνα - 8 m νάιλον σχοινί ανάσυρσης - Οδηγιών χρήσης Για τη σύνδεση του εύκαμπτου σω- λήνα, βλέπε στο Κεφάλαιο «Σύνδεση207

Υψος άντλησης το ανώτ. (Hmax) . . 5,5 mΜέγιστο βάθος εμβύθισης ............ 5,5 mΘερμοκρασία νερού το ανώτ.(Tmax). ......................................... 35 °CΣύνδεση εύκαμπτου σωλήνα .½", ¾", 1", 1 ½" (13 mm,19 mm, 25 mm, 38 mm) Σύνδεση για το τεμάχιο κρουνού με εσωτερικό σπείρωμα στον γωνιακό αντάπτορα ................G 1 ½" (44,9 mm)στον αντάπτορα εύκαμπτουσωλήνα .......................G 1" (33,3 mm)Μέγιστη διάμετρος κόκκων (αναρροφή-σιμα αιωρούμενα σωματίδια) .... Ø 5 mmΣημείο ενεργοποίησης «On».......................................... περ. 454 mmΣημείο ενεργοποίησης «Off» ... περ. 234 mmΟνομασία ................................. 10 mΒάρος (με αξεσουάρ) ................... 3,4 kgΚατηγορία προστασίας ......................... IΕίδoς προστασίας .......................... IPX8 Δεδομένα απόδοσης 1 0000 2 000 3 000 4 000 5 000 6 000 7 000 l/h

Η μέτρηση των μέγιστων δεδομένων απόδοσης διεξάγεται σε βέλτιστες συν-θήκες όπως σε ευθεία, άμεση έξοδο. Υποδείξεις ασφαλείας

• Οι συσκευές είναι δυνατόν να χρησιμοποιούνται από άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με ελλιπή εμπειρία και γνώσεις εφόσον επιτηρούνται ή έχουν εκπαιδευτεί σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους συνακό- λουθους κινδύνους.

• Η συσκευή αυτή δεν επιτρέ- πεται να χρησιμοποιείται από παιδιά. Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να διεξάγονται από παιδιά.

• Αποσυνδέετε πάντα τη συσκευή από την παροχή ρεύματος προτού την συναρ- μολογήσετε, αποσυναρμολο- γήσετε ή καθαρίσετε. Σύμβολα και εικονοσύμβολα Επιγραφές πάνω στη συσκευή

Δεν είναι κατάλληλη για νερό με uφφηλή συ- σκέντρωση σε άμμο! Διαβάστε προσεκτικά τις οδηγίες χρήσης, που σχε- τίζονται με τη συσκευή. Προσοχή! Σε περιπτώσεις που το καλώδιο έπαθε ζη- μία ή έχει κοπεί να βγάζετε αμέσως το ρευματολήπτη από τη πρίζα. 5,5 m Μεγαλύτερο εφικτό βάθος λειτουργίας. Ηλεκτρικές συσκευές δεν ανήκουν στα οικιακά απορ- ρίμματα.208

Σύμβολα στις οδηγίες Σύμβολα κινδύνου με στοιχεία για την πρό- ληψη προσωπικών και υλικών ζημιών. Σύμβολα κινδύνων με πληροφορίες για την πρόληψη βλαβών σε άτο- μα από ηλεκτροπληξία. Σύμβολο υποχρέωσης με στοιχεία για την πρόληψη

Αποσυνδέστε το βύσμα

Σύμβολο υπόδειξης με πληροφορίες για τον κα- λύτερο χειρισμό της συ-

Ειδικές υποδείξεις για την ασφαλή λειτουργία

• Σε περίπτωση που βρίσκο- νται άτομα στο νερό, απα- γορεύεται η χρήση της συ- σκευής. Υφίσταται κίνδυνος ηλεκτροπληξίας.

• Συνδέετε τη συσκευή μόνο σε ρευματοδότες με RCD (Residual Current Device) με ονομαστικό ρεύμα που δεν ξεπερνά τα 30 mA. Ασφάλεια τουλάχιστον 6 A.

• Εάν προκληθεί ζημιά στο καλώδιο σύνδεσης δικτύου αυτής της συσκευής, πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών ή από ένα παρόμοια εξειδικευ- μένο άτομο, προς αποφυγή

• Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

• Προσέξτε τις περαιτέρω υποδείξεις στο Κεφάλαιο «Συντήρηση και καθαρι-

Το κεφάλαιο αυτό διαπραγμα- τεύεται τις βασικές προδιαγρα- φές ασφαλείας κατά την εργα- σία με τη συσκευή. Εργασία με τη συσκευή: Προσοχή: Έτσι θα αποφύ- γετε ατυχήματα και τραυ-

• Ενδεχομένως τοπικοί κανο- νισμοί να καθορίζουν το κα- τώτατο όριο ηλικίας του χει- ριστή. Ενδεχομένως τοπικοί κανονισμοί να καθορίζουν το κατώτατο όριο ηλικίας του

• Για προστασία κατά ηλε- κτροπληξίας να φοράτε γερά

• Λάβετε τα αναγκαία μέτρα ώστε τα παιδιά να παρα- μένουν μακριά από τη συ- σκευή, όταν αυτή βρίσκεται σε λειτουργία. Υφίσταται κίν- δυνος τραυματισμού!

• Μη χρησιμοποιείτε τη συ- σκευή κοντά σε εύφλεκτα υγρά ή αέρια. Σε περίπτωση μη συμμόρφωσης με την209

σταση“). Σε περίπτωση μη τήρησης των υποδείξεων αυτών, εκπίπτουν οποιεσδή- ποτε αξιώσεις εγγύησης και

• Παρακαλούμε, λάβετε υπόψη σας πως η αντλία δεν ενδεί- κνυται για συνεχή λειτουργία (π.χ. για τεχνητές λιμνούλες κήπων). Ελέγχετε τη συ- σκευή τακτικά ως προς την απρόσκοπτη λειτουργία της.

• Λάβετε υπόψη σας πως στη συσκευή χρησιμοποιούνται λιπαντικά μέσα, τα οποία, υπό προϋποθέσεις, μπορεί κατά την εκροή της να προ- καλέσουν ζημιές ή ρύπανση. Μη χρησιμοποιείτε την αντλία σε τεχνητές λιμνούλες κήπων με ψάρια ή πολύτιμα φυτά.

• Μη μεταφέρετε και μη στε- ρεώνετε τη συσκευή από το καλώδιο ή τον αγωγό πίεσης.

• Προστατεύετε τη συσκευή από τον παγετό και την ξηρή λειτουργία.

• Χρησιμοποιείτε μόνο αυ- θεντικά εξαρτήματα και μη διεξάγετε τροποποιήσεις στη

• Παρακαλούμε, διαβάστε τις υποδείξεις των οδηγιών χειρισμού πάνω στο θέμα „Καθαρισμός/συντήρηση/ αποθήκευση“. Οποιαδήποτε περαιτέρω μέτρα, ειδικά το άνοιγμα της συσκευής, πρέ- πει να λαμβάνονται από εξει- δικευμένο ηλεκτροτεχνίτη. Σε περίπτωση ανάγκης επισκευ- ής, αποταθείτε στο Κέντρο Σέρβις μας. υπόδειξη αυτή, υφίσταται κίνδυνος πυρκαγιάςα ή

• Φυλάσσετε τη συσκευή σε ένα ξηρό μέρος και εκτός της εμβέλειας των παιδιών.

• Δεν επιτρέπεται η προώθηση δραστικών, τριπτικών / σα σμύριδα (π.χ. νερό με άμμο), καυστικών, εύφλεκτων (π.χ. καύσιμα κινητήρων) ή εκρη- κτικών υγρών, αλατόνερου, καθαριστικών μέσων και ει- δών διατροφής. Η θερμοκρα- σία του υγρού προώθησης δεν επιτρέπεται να ξεπερνάει τους 35 °C. Τυχόν μη τήρηση ενδέχεται να προκαλέσει ζη- μιές στη συσκευή και να θέσει το χρήστη σε κίνδυνο. Προσοχή! Έτσι θα αποφύ- γετε ζημιές της συσκευής και ενδεχόμενες συνακό- λουθες ζημιές προσώπων:

• Μην εργάζεστε με συσκευές που έχουν υποστεί ζημιές, που δεν είναι πλήρεις ή που τροποποιήθηκαν χωρίς την έγκριση του κατασκευαστή. Πριν από τη θέση σε λει- τουργία, δώστε εντολή σε κάποιον ειδικό να ελέγξει, αν είναι διαθέσιμα όλα τα απαι- τούμενα ηλεκτρικά μέτρα προστασίας.

• Επιβλέπετε τη συσκευή κατά τη λειτουργία, ώστε να ανα- γνωρίζεται έγκαιρα μια λει- τουργία της αντλίας εν ξηρώ. Ελέγχετε τακτικά τη λειτουρ- γία του πλωτού διακόπτη (βλέπε κεφάλαιο „Η εγκατά-210

Ηλεκτρική ασφάλεια: Προσοχή: Έτσι θα αποφύ- γετε ατυχήματα και τραυ- ματισμούς οφειλόμενα σε ηλεκτροπληξία:

• Κατά τη λειτουργία της συσκευής, μετά την τοπο- θέτηση, το φις του δικτύου πρέπει να είναι ελεύθερα προσβάσιμο.

• Πριν από την έναρξη λει- τουργίας της καινούργιας σας αντλίας και σε περίπτω- ση αμφιβολίας, αναθέστε τον έλεγχο των ακόλουθων σε έναν ειδικό: - Γείωση, μηδενισμό, ρεύ- μα διαρροής πρέπει να ανταποκρίνονται στις προ- διαγραφές ασφαλείας των επιχειρήσεων παροχής ενέργειας και να λειτουρ- γούν απρόσκοπτα. - Προστασία των ηλεκτρικών συνδέσεων από την υγρασία.

• Σε περίπτωση που υπάρχει κίνδυνος πλημμύρας, φέρτε τις συνδέσεις σε περιοχές ασφαλείς από υπερχειλίσεις.

• Φροντίστε ώστε η τάση του ρεύματος να συμφωνεί με τα στοιχεία τις πινακίδας τύ-

• Πριν από κάθε χρήση ελέγ- χετε συσκευή, καλώδιο και φις για ζημιές. Τα ελαττωμα- τικά καλώδια δεν επιτρέπε- ται να επισκευάζονται, παρά πρέπει να αντικαθίστα- νται με νέα.Σε περίπτωση βλάβης της συσκευής σας, αφήστε να επισκευαστεί από εγκεκριμένο ειδικό τεχνίτη.

• Μη χρησιμοποιείτε το κα- λώδιο για να τραβήξετε το φις από την πρίζα. Προστα- τεύετε το καλώδιο από τη ζέστη, έλαια και αιχμηρές

• Μη μεταφέρετε και μη στε- ρεώνετε τη συσκευή από το καλώδιο. Χρησιμοποιείτε μόνο καλώδια προέκτασης που διαθέτουν προστασία πι- τσιλίσματος και προορίζονται για εξωτερική χρήση. Ξετυλί- γετε πάντα την μπομπίνα του καλωδίου εντελώς πριν τη χρήση. Ελέγχετε το καλώδια για ενδεχόμενες ζημιές.

• Πριν από όλες τις εργασίες στη συσκευή, σε περίπτωση διαρροής στο σύστημα της υδραυλικής εγκατάστασης, κατά τη διάρκεια των δια- λειμμάτων και όταν δεν χρη- σιμοποιείτε τη συσκευή να βγάζετε το βύσμα από την

• Τα καλώδια επέκτασης δεν επιτρέπεται να έχουν μι- κρότερη διατομή από τους ελαστικούς σωλήνες από καουτσούκ με την ονομασία H05RN-F. Το μήκος καλωδί- ου πρέπει να ανέρχεται του- λάχιστον σε 10 m. Η διατομή σύρματος του καλωδίου επέ- κτασης πρέπει να ανέρχεται τουλάχιστον σε 2,5 mm

• Διεξάγετε την εγκατάσταση ηλεκτρολογικών σύμφωνα με τις εθνικές προδιαγραφές.211

Θέση σε λειτουργία Η εγκατάσταση Βίδωμα αντάπτορα

1. Βιδώστε τον γωνιακό αντάπτορα

(10) στην έξοδο αντλίας (4).

2. Πιέστε το κόκκινο πλήκτρο

απασφάλισης στον αντάπτορα Quick-Connect (11) και εισαγάγετε τον αντάπτορα Quick-Connect (11) στον γωνιακό αντάπτορα (10).

3. Αφήστε ξανά το κόκκινο πλήκτρο

4. Βιδώστε τον αντάπτορα εύκαμπτου

σωλήνα (9) στον αντάπτορα Quick- Connect (11). Βίδωμα αντάπτορα

1. Βιδώστε τον αντάπτορα Quick-

Connect (11) στην έξοδο αντλίας (4).

2. Πιέστε το κόκκινο πλήκτρο απα-

σφάλισης στον αντάπτορα Quick- Connect (11) και ωθήστε τον γωνια- κό αντάπτορα (10) στον αντάπτορα Quick-Connect (11).

3. Αφήστε πάλι το πλήκτρο απασφάλι-

4. Βιδώστε τον αντάπτορα εύκαμπτου

σωλήνα (9) στον γωνιακό αντάπτο- ρα (10). Συναρμολόγηση συστήματος ρύθμισης ύψους για πλωτηροδια-

• Σπρώξτε το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) πάνω από τον οδηγό του πλωτη- ροδιακόπτη (8) δίπλα από τη λαβή μεταφοράς (1). Σύνδεση σωλήνα πίεσης Η εγκατάσταση της υποβρύχιας αντλίας καθαρού νερού γίνεται - είτε με σταθερή σωλήνωση - είτε με ευέλικτη σωλήνωση.

• Κατά τη χρήση εύκαμπτου σωλήνα ½“ περάστε τον από τον αντάπτορα εύκαμπτου σωλήνα (9) της αντλίας και στερεώστε τον με κολιέ εύκαμ- πτου σωλήνα.

• Για τη χρήση εύκαμπτου σωλήνα ¾“, 1“ ή 1 ½“ κόψτε την εκάστοτε σύνδε- ση που είναι από επάνω και περάστε τον εύκαμπτο σωλήνα από την αντί- στοιχη σύνδεση (στερέωση με κολιέ εύκαμπτου σωλήνα).

• Για τη χρήση ενός τεμαχίου κρουνού με εσωτερικό σπείρωμα (G 1“) για σύνδεση εξωτερικών συστημάτων σύνδεσης εύκαμπτου σωλήνα κόψτε τις επάνω τρεις συνδέσεις απευθείας πάνω από το σπείρωμα σωλήνα G 1“.

• Συνδέστε ένα τεμάχιο κρουνού με εσωτερικό σπείρωμα (G 1 ½“) απευ- θείας στον γωνιακό αντάπτορα (10).

• Συνδέστε ένα τεμάχιο κρουνού με εσωτερικό σπείρωμα (G 1 ½“) απευθείας στον αντάπτορα Quick- Connect (11). Η μέτρηση των μέγιστων δεδομέ- νων απόδοσης διεξάγεται σε βέλτι- στες συνθήκες όπως σε ευθεία, άμεση έξοδο. Ο γωνιακός αντάπτορας (10) μπο- ρεί να μειώσει την απόδοση. Τοποθέτηση/Ανάρτηση Η αντλία μπορεί να τοποθετηθεί ή να αναρτηθεί μέσα στο νερό. Για την ανάρτηση και/ή το τράβηγμα της αντλίας προς τα έξω μπορείτε212

να χρησιμοποιήσετε το νάιλον σχοινί (12) που περιλαμβάνεται στα παραδοτέα. Το φρέαρ τοποθέτησης της αντλίας πρέπει να έχει διαστάσεις τουλάχιστον 40 x 40 x 50 cm, έτσι ώστε ο πλωτός δια- κόπτης να μπορεί να κινείται ελεύθερα. Στερεώστε το νάιλον σχοινί (12) στη λαβή μεταφοράς (1). Φροντίστε ώστε σε καμία πε- ρίπτωση να μην κρατάτε ή να κρεμάτε τη συσκευή από το καλώδιο του δικτύου. Κίνδυ- νος ηλεκτροπληξίας από ελατ- τωματικά καλώδια δικτύου. Λάβετε υπόψη σας πως με το χρόνο ο πάτος του φρεατίου μπορεί να μαζέψει βρομιά και άμμο, πράγμα που μπορεί να βλάψει την αντλία. Συνιστούμε να τοποθετήσετε την αντλία σε ένα

Όταν η στάθμη του νερού είναι χαμηλή, η λάσπη που βρίσκεται στον πάτο του φρεατίου μπορεί να ξεραθεί και να παρεμποδίσει την εκκίνηση της αντλίας. Έλεγχοι πριν από τη θέση σε λειτουργία

• Ελέγξτε τη λειτουργία του πλωτηρο- διακόπτη (βλέπε «Χειρισμός»).

• Ελέγξτε αν η αντλία έχει τοποθετηθεί σταθερά ή αναρτηθεί με ασφάλεια.

• Ελέγξτε αν έχει τοποθετηθεί σωστά ο σωλήνας πίεσης.

• Ελέγξτε την ορθή κατάσταση της ηλε- κτρικής πρίζας και ότι είναι επαρκώς ασφαλισμένη (τουλ. 6 A).

• Να διασφαλίζετε ότι ποτέ δεν είναι δυνατό να φτάσει υγρασία ή νερό στη σύνδεση δικτύου ρεύματος. Υπάρχει κίνδυνος ηλεκτροπληξίας.

• Η ελάχιστη στάθμη νερού κατά τη θέση σε λειτουργία πρέπει να ανέρ- χεται στα 50 mm.

Σύνδεση δικτύου ρεύματος Η υποβρύχια αντλία που έχετε αγοράσει εξοπλίζεται με φις προστασίας επαφής. Η αντλία προορίζεται για σύνδεση σε πρίζα προστασίας επαφής με διάτα- ξη προστασίας ρεύματος διαρροής (Residual Current Device) 230 V

50 Hz. Η συσκευή πρέπει να τίθεται σε λειτουργία μόνο εφόσον τηρούνται όλα τα προβλεπόμενα σημεία. Ενεργοποίηση και απενεργοποίηση

1. Εισάγετε το φις δικτύου ρεύματος

στην πρίζα. Η αντλία ενεργοποιείται αμέσως μόλις ο πλωτηροδιακόπτης βρεθεί στην σωστή θέση (βλέπε «Αυ- τόματη λειτουργία» και «Χειροκίνητη λειτουργία/Επίπεδη αναρρόφηση»).

2. Για την απενεργοποίηση αποσυνδέ-

στε το φις δικτύου ρεύματος από την πρίζα. Η αντλία απενεργοποιείται. Σε περίπτωση πολύ χαμηλής στάθμης νερού ο πλωτηροδια- κόπτης απενεργοποιεί αυτόματα την αντλία. Επιβλέπετε τη συσκευή κατά τη λειτουργία, ώστε να αναγνωρίσε- τε έγκαιρα μια λειτουργία της υποβρύχι-213

ας αντλίας καθαρού νερού εν ξηρώ και να αποφύγετε ζημιές. Αυτόματη λειτουργία Στην αυτόματη λειτουργία ο πλωτηρο- διακόπτης (5) ενεργοποιεί και απενερ- γοποιεί αυτόματα την αντλία. Κατά την στατική εγκατάσταση η λειτουργία του πλωτηροδιακόπτη (5) πρέπει να ελέγχεται τακτικά (το αργότερο κάθε τρεις μήνες). Το σημείο ενεργοποίησης ή/και απενερ- γοποίησης του πλωτηροδιακόπτη (5) μπορεί να ρυθμιστεί σε 3 θέσεις ασφά-

δείτε την Απεικόνιση

Μεταβάλλετε το σημείο ενεργοποίησης και απενεργοποίησης ως εξής: - αλλάξτε τη θέση του συστήματος ρύθμισης ύψους πλωτηροδιακόπτη (6) στον οδηγό του πλωτηροδιακό- πτη (8).

1. Πιέστε τη ρύθμιση ύψους του πλω-

τηροδιακόπτη (6) στον οδηγό πλω- τηροδιακόπτη (8) και θέστε την στην επιθυμητή θέση.

2. Αφήστε πάλι τη ρύθμιση ύψους

πλωτηροδιακόπτη (6). Η ρύθμιση ύψους πλωτηροδιακόπτη (6) ασφα- λίζει στον οδηγό πλωτηροδιακόπτη (8). - μεταβάλλετε το μήκος του καλωδίου πλωτηροδιακόπτη (7). Σπρώξτε/ τραβήξτε σχετικά το καλώδιο (7) από τον κρίκο στο σύστημα ρύθμισης ύψους (6). Ελέγξτε τον πλωτηροδιακόπτη (5): - Πρέπει να είναι τοποθετημένος με τέτοιον τρόπο ώστε να μπο- ρεί να ανυψώνεται και να βυθίζε- ται ελεύθερα. Τα σημεία ενεργο- ποίησης «On» και «Off» πρέπει να επιτυγχάνονται εύκολα. Κάντε τον έλεγχο βάζοντας την αντλία μέσα σε ένα δοχείο που είναι γεμάτο με νερό, ανυψώστε προσεκτικά με το χέρι τον πλω- τηροδιακόπτη (5) και στη συ- νέχεια βυθίστε τον ξανά. Σε αυτήν τη διαδικασία μπορεί- τε να δείτε αν ενεργοποιείται και απενεργοποιείται η αντλία. - Προσέξτε επίσης η απόσταση ανάμεσα στον πλωτηροδια- κόπτη (5) και το σύστημα ρύθ- μισης ύψους πλωτηροδιακόπτη (6) να μην είναι πολύ μικρή. Σε περίπτωση πολύ μικρής απόστασης δεν διασφαλίζεται η απροβλημάτιστη λειτουργία. - Προσέξτε κατά τη ρύθμιση ο πλωτηροδιακόπτης (5) να μην αγγίζει τον πυθμένα πριν από την απενεργοποίηση της αντλίας. Υπάρχει κίνδυνος στεγνής λει- τουργίας αν το καλώδιο του πλωτηροδιακόπτη (7) είναι πολύ μακρύ, ιδιαίτερα αν το σύστημα ρύθμισης ύψους του πλωτηρο- διακόπτη (6) δεν είναι συναρ- μολογημένο (βλέπε «Θέση σε λειτουργία»). Χειροκίνητη λειτουργία/ Επίπεδη αναρρόφηση Προσοχή: Αποφεύγετε τη στε- γνή λειτουργία της αντλίας! Κίνδυνος υπερθέρμανσης! Δεν επιτρέπεται να αγγίζετε μια αντλία που έχει υπερθερ- μανθεί! Υπάρχει κίνδυνος εγκαύματος!214

Στη χειροκίνητη λειτουργία η αντλία δεν απενεργοποιείται αυτόματα, επειδή είναι γεφυρωμένος ο πλωτηροδιακόπτης (5). Ο πλωτηροδιακόπτης (5) πρέπει να το- ποθετείται κατακόρυφα προς τα επάνω στην αντλία. Σπρώξτε το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) πάνω από τον οδηγό του πλωτηροδιακόπτη (8) δί- πλα από τη λαβή μεταφοράς (1). Τραβήξτε το καλώδιο του πλωτηρο- διακόπτη (7) μέσα από το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) ώσπου ο πλωτηροδιακόπτης (5) να βρεθεί κατακόρυφα πάνω από το σύστημα ρύθμισης ύψους (6). Βλέπε

Παρατηρείτε συνεχώς την αντλία στην χειροκίνητη λειτουργία. Απενεργοποιείτε αμέσως την αντλία (τράβηγμα του φις δικτύ- ου ρεύματος) όταν δεν αντλείται πλέον καθόλου νερό. Υπάρχει κίνδυνος ζημιών αν η αντλία λει- τουργήσει στεγνή. Καθαρισμός και

Πρέπει να καθαρίζετε και να περιποιεί- στε τακτικά τη συσκευή σας. Αυτό απο- τελεί εγγύηση για αποδοτικότητα και μακρά διάρκεια ζωής. Αναθέστε τις εργασίες που δεν περιγράφονται στις οδηγίες αυ- τές στο Κέντρο Σέρβις της εται- ρίας μας. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα. Υφίστα- ται κίνδυνος τραυματισμού! Πριν από οποιαδήποτε εργασία συντήρησης βγάζετε το κορδόνι

. Υφίσταται κίνδυνος ηλεκτροπληξίας ή τραυματισμού από κινούμενα τμήματα. Γενικές εργασίες καθαρισμού και

• Σε περιπτώσεις μεταφορικής χρήσης πρέπει η αντλία να καθαρίζεται με καθαρό νερό μετά από κάθε χρήση.

• Σε περιπτώσεις σταθερής εγκα- τάστασης πρέπει να ελέγχεται η λει- τουργία του πλωτού διακόπτη (5) σε τακτά διαστήματα (το αργότερο κάθε τρεις μήνες).

• Νήματα και ινώδη τεμάχια, που ενδεχομένως κατακάθισαν στο περί- βλίας (3) τα αφαιρείτε με εκτοξευτή-

• Να καθαρίζετε τις εναποθέσεις στον πλωτό διακόπτη (5) με καθαρό νερό.

• Μπορείτε να καθαρίσετε τους ρύ- πους στην κάτω πλευρά της αντλίας ψεκάζοντας καθαρό νερό. Οποιαδήποτε περαιτέρω μέτρα, ειδικά το άνοιγμα της αντλίας, πρέπει να λαμ- βάνονται από εξειδικευμένο ηλεκτροτε- χνίτη. Σε περίπτωση ανάγκης επισκευ- ής, αποταθείτε στο Κέντρο Σέρβις μας.

• Καθαρίζετε τη συσκευή πριν από την αποθήκευση.

• Φυλάσσετε την αντλία στεγνή, ασφαλή από παγετό και εκτός εμ- βέλειας παιδιών.

• Εάν η αντλία δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα τότε μετά την τελευταία χρήση και πριν από215

εκ νέου χρήση πρέπει κατά κανόνα να καθαρίζεται. Διαφορετικά, λόγω εναποθέσεων και υπολειμμάτων μπορεί να προκύψουν δυσκολίες

• Τυλίξτε τον αγωγό σύνδεσης δι- κτύου (2). Αναρτήστε τον αγωγό σύνδεσης δικτύου (2) γύρω από τον πλωτηροδιακόπτη (5) που είναι αναρτημένος στον οδηγό πλωτηρο- διακόπτη (8), δείτε την Απεικόνιση

Απόσυρση/προστασία του περιβάλλοντος Παραδώστε συσκευή, αξεσουάρ και συ- σκευασία για ανακύκλωση που σέβεται το περιβάλλον. Ηλεκτρικές συσκευές δεν ανή- κουν στα οικιακά απορρίμματα. Οδηγία 2012/19/ΕΕ σχετικά με τα από- βλητα ηλεκτρικού και ηλεκτρονικού εξο- πλισμού: Οι καταναλωτές είναι νομικά υπεύθυνοι να ανακυκλώνουν τις ηλεκτρι- κές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους με τρόπο φιλικό προς το περιβάλλον. Με τον τρόπο αυτό εξασφαλίζεται μια φιλική προς το περι- βάλλον και τους πόρους επαναχρησιμο-

Ανάλογα με το εκάστοτε εθνικό δίκαιο, μπορεί να έχετε τις ακόλουθες επιλογές:

• επιστροφή σε ένα σημείο πώλησης,

• παράδοση σε ένα επίσημο σημείο

• επιστροφή στον κατασκευαστή/υπεύ- θυνο διάθεσης στην αγορά. Δεν ισχύει για παρελκόμενα και βοηθη- τικές διατάξεις χωρίς ηλεκτρικά εξαρτή- ματα που περιλαμβάνονται στις παλιές

Αξιότιμη πελάτισσα, αξιότιμε πελάτη, για τη συσκευή αυτή σας προσφέρουμε εγγύηση 3 ετών από την ημερομηνία της αγοράς. Σε περίπτωση ελαττωμάτων αυτού του προϊόντος, έχετε απέναντι του πωλητή τα νόμιμα δικαιώματα. Αυτά τα νόμιμα δικαιώματα δεν περιορίζονται από την επακόλουθη εγγύησή μας. Όροι εγγύησης Η προθεσμία της εγγύησης αρχίζει από την ημερομηνία της αγοράς. Παρακα- λούμε να φυλάξετε καλά την απόδειξη αγοράς. Θα σας χρειαστεί εάν θελήσετε να αποδείξετε την ημερομηνία και την αγορά της συσκευής. Εάν παρουσιαστεί ελάττωμα υλικού ή κατασκευής στο προϊόν αυτό εντός τριών ετών από την ημερομηνία αγοράς, θα σας επισκευάσουμε ή θα σας αντικατα- στήσουμε δωρεάν το προϊόν αυτό, με δική μας επιλογή. Αυτή η παροχή εγγύη- σης προϋποθέτει πως εντός της τριετούς προθεσμίας θα μας προσκομιστεί η ελαττωματική συσκευή και η απόδειξη αγοράς και μία γραπτή περιγραφή του ελαττώματος και της ημερομηνίας που πρωτοπαρουσιάστηκε. Εάν το ελάττωμα καλύπτεται από την εγγύησή μας, θα σας επιστραφεί ή το επι- σκευασμένο ή ένα νέο προϊόν. Με την αντι- κατάσταση της συσκευής ξεκινάει μια νέα χρονική περίοδος εγγύησης. Με την επισκευή της συσκευής δεν ξεκινάει νέα χρονική περίοδος εγγύησης. Διάρκεια εγγύησης και νόμιμες αξιώσεις για ελαττώματα Η διάρκεια της εγγύησης δεν επεκτεί- νεται από την παροχή εγγύησης. Αυτό216

στανται ζημιές οι φλάντζες, η φτερωτή, το μοτέρ ή άλλα μέρη. Προσοχή: Οι υποβρύχιες αντλίες είναι αντλίες αποστράγγισης. Ο σκοπός μιας υποβρύχιας αντλίας είναι να αντλεί συγκεκριμένο όγκο νερού όσο το δυ- νατόν ταχύτερα εντός στα πλαίσια της κλάσης απόδοσής της. Οι υποβρύχιες αντλίες δεν είναι κατάλληλες για χρήση ως αντλίες άρδευσης (π.χ. για πότισμα κήπων) ή ως αντλίες συνεχούς λειτουρ- γίας (π.χ. για ρυάκια ή σιντριβάνια). Σε περίπτωση διαφορετικής χρήσης, ακυ- ρώνεται η αξίωση εγγύησης. Ελέγχετε τακτικά τη λειτουργία του πλω- τηροδιακόπτη. Κατά τη μη τήρηση ή τη στεγνή λειτουργία της αντλίας παύουν οι αξιώσεις εγγύησης και ευθύνης. Η αξίωση εγγύησης ακυρώνεται επίσης κατά τη χρήση της υποβρύχιας αντλίας καθαρού νερού χωρίς πλάκα βάσης ή σε ζημιές που προκαλούνται από την συγκράτηση ή την ανάρτηση από τον αγωγό σύνδεσης δικτύου. Οι αντλίες δεν επιτρέπεται να λειτουργούν στεγνές ή να εκτίθενται σε παγετό. Διακανονισμός σε περίπτωση εγγύ-

Προς εξασφάλιση ταχείας επεξεργασί- ας παρακαλούμε να ακολουθήστε τις επόμενες υποδείξεις:

• Για όλα τα αιτήματα να έχετε πρόχειρα την απόδειξη αγο- ράς και τον αριθμό προϊόντος (ΙΑN 420143_2204) ως αποδεικτικό στοιχεί για την αγορά.

• Τον αριθμό προϊόντος θα τον βρείτε στην ετικέτα στοιχείων της συσκευής.

• Εάν παρουσιαστούν σφάλματα λειτουργίας ή άλλα ελαττώματα, επι- κοινωνήστε πρώτα με το πιο κάτω αναφερόμενο τμήμα εξυπηρέτησης ισχύει και για αντικαταστημένα και επισκευασμένα εξαρτήματα. Ενδεχόμε- να ελαττώματα που διαπιστώνονται κατά την αγορά, πρέπει να δηλωθούν αμέσως μετά το ξεπακετάρισμα. Για όλες τις επισκευές που καθίστανται απαραίτητες μετά τη λήξη της εγγύησης επιβαρύνεστε με τις σχετικές δαπάνες. Έκταση της εγγύησης Η συσκευή κατασκευάστηκε βάσει αυστη- ρών κριτηρίων ποιότητας και ελέγχθηκε ευσυνείδητα πριν την παράδοσή της. Η εγγύηση ισχύει για ελαττώματα στο υλικό ή στην κατασκευή. Αυτή η εγ- γύηση δεν συμπεριλαμβάνει τμήματα του προϊόντος που υφίστανται κοινή φθορά και θεωρούνται ως αναλώσιμα (π.χ. στοπ επιστροφής ροής) ή εύ- θραυστα τμήματα του προϊόντος (π.χ. διακόπτες). Αυτή η εγγύηση εκπίπτει σε περίπτω- ση που η συσκευή υπέστη βλάβη, δεν χρησιμοποιήθηκε ή δεν συντηρήθηκε σωστά. Για σωστή χρήση του προϊόντος πρέπει να ακολουθούνται όλες οι υπο- δείξεις που αναφέρονται στις οδηγίες χρήσης. Να αποφεύγονται οπωσδήποτε οι χρήσεις και πράξεις που δεν συνι- στώνται στις Οδηγίες χρήσης ή για τις οποίες ισχύουν ειδικές προειδοποιήσεις. Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε πε- ρίπτωση καταχρηστικού και λάθος χει- ρισμού, άσκησης βίας και επεμβάσεων που δεν εκτελούνται από συμβεβλημένο συνεργείο μας, εκπίπτει η εγγύηση. Ειδικότερα, δεν τίθεται θέμα αξίωσης εγγύησης κατά την προώθηση αποξε- στικών υλικών (άμμος, πέτρες) ή επιθε- τικών υγρών, επειδή εξαιτίας αυτών υφί-217

πελατών τηλεφωνικά ή με e-mail. Εκεί θα σας δοθούν περισσότερες πληροφορίες για τον διακανονισμό.

• Ένα ως ελαττωματικό καταχωρη- μένο προϊόν μπορείτε, μετά από συνεννόηση με το τμήμα μας εξυ- πηρέτησης πελατών, να το στείλε- τε, με δική μας επιβάρυνση με τα ταχυδρομικά, επισυνάπτοντας την απόδειξη αγοράς και στοιχεία για το ελάττωμα και την ημερομηνία που παρουσιάστηκε, στη διεύθυνση του σέρβις μας που σας κοινοποιήθηκε. Προς αποφυγή προβλημάτων πα- ραλαβής και πρόσθετων δαπανών, παρακαλούμε να χρησιμοποιήσετε μόνο τη διεύθυνση που σας κοινο- ποιήθηκε. Σιγουρευτείτε πως η απο- στολή δεν έγινε χωρίς πληρωμή των ταχυδρομικών τελών, σαν ογκώδες αντικείμενο, σαν εξπρές, ή με άλλο ειδικό τρόπο. Στείλτε τη συσκευή μαζί με όλα τα αξεσουάρ που σας παραδόθηκαν κατά την αγορά και φροντίστε για ασφαλή συσκευασία. Σέρβις επισκευής Επισκευές που δεν καλύπτονται από την εγγύηση μπορούν να εκτελεστούν από το υποκατάστημά μας για σέρβις έναντι πληρωμής. Το υποκατάστημα σέρβις θα σας υποβάλει προϋπολογι- σμό εξόδων. Μπορούμε να αναλάβουμε την επεξερ- γασία συσκευών που μας απεστάλησαν καλά συσκευασμένες και με πληρωμένα ταχυδρομικά τέλη. Προσοχή: Παρακαλούμε να στείλετε τη συσκευή σας στο υποκατάστημά μας για σέρβις, καλά καθαρισμένη και με την σχετική υπόδειξη για το ελάττωμα. Οι συσκευές που στέλνονται χωρίς να έχουν πληρωθεί τα ταχυδρομικά τέλη - με εξπρές, σαν ογκώδη αντικείμενα, ή με άλλο ειδικό τρόπο - δεν θα γίνονται

Την απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμ- βάνουμε δωρεάν. Service-Center

Σέρβις Ελλάδα Tel.: [phone] E-Mail: [e-mail] IAN 420143_2204

Παρακαλούμε να λάβετε υπόψη σας πως η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για σέρβις. Επικοινωνήστε πρώτα με το πιο πάνω αναφερόμενο κέντρο εξυπηρέτησης πελατών. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim,

Ανταλλακτικά/Αξεσουάρ Ανταλλακτικά και αξεσουάρ μπορείτε να βρείτε στη σελίδα www.grizzlytools.shop Εάν παρουσιάζονται προβλήματα κατά τη διαδικασία παραγγελίας, χρησιμοποιή- στε το έντυπο επικοινωνίας. Εάν έχετε περισσότερες ερωτήσεις μπορείτε να απευ- θυνθείτε στο «Service-Center» (δείτε στη σελίδα 217). Αρ. Χαρακτηρισμός Αρ. είδους 10/9 Γωνιακός αντάπτορας + αντάπτορας εύκαμπτου σωλήνα 79300310 12 νάιλον σχοινί 79300311219

Ανίχνευση βλαβών Βλάβες Αιτίες Μέτρα λύσης

δεν τίθεται σε λειτουρ-

Λείπει η τάση ηλεκτρικού δικτύ-

Ελέγξτε την πρίζα, το καλώδιο δικτύου, τον αγωγό, το βύσμα δικτύου, εάν απαιτείται αναθέστε επισκευή σε ηλεκτρολόγο, ελέγξτε την οικιακή ασφάλεια Ο επιπλέον διακόπτης (5) δεν

Φέρτε τον επιπλέοντα διακόπτη σε υψηλότερη θέση

Πλέγμα εισόδου του ποδιού αντλίας φραγμένο Καθαρισμός πλέγματος εισόδου του ποδιού αντλίας με δέσμη νερού (βλέπε «Γενικές εργασίες καθαρισμού») Μειωμένη απόδοση αντλίας από πολύ βρώμικες και λειαντι- κές προσμίξεις νερού Καθαρισμός αντλίας

Ο πλωτηροδιακόπτης δεν εμβυ-

Σωστή τοποθέτηση αντλίας στον πυθμένα του φρεατίου

Πλέγμα εισόδου του ποδιού αντλίας φραγμένο Καθαρισμός πλέγματος εισόδου του ποδιού αντλίας με δέσμη νερού (βλέπε «Γενικές εργασίες καθαρισμού») Μειωμένη απόδοση αντλίας από πολύ βρώμικες και λειαντι- κές προσμίξεις νερού Καθαρισμός αντλίας

PTPK 270 A1 Αριθμός σειράς 000001 - 042000 ανταποκρίνεται στις ακόλουθες σχετικές της ΕΕ στην εκάστοτε ισχύουσα έκ-

2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφω- σης ανήκει στον κατασκευαστή: EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018 Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφω- σης ανήκει στον κατασκευαστή : Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Το ανωτέρω περιγραφόμενο αντικείμενο της δήλωσης πληροί τις προδιαγραφές της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνί- ου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. Christian Frank υπεύθυνος τεκμηρίωσης GR237 20221004-rev02-tsGRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 63762 Großostheim GERMANY Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji · Stav informací · Stav informácií · Tilstand af information · Estado de las informaciones · Versione delle informazioni · Információk állása · Stanje informacij · Stanje informacija · Versiunea informaţiilor · Актуалност на информацията · Έκδοση των πληροφοριών: 09/2022 Ident.-No.: 79300307092022-8 IAN 420143_2204
