| Termék típusa | Tiszta víz merülő szivattyú |
| Márka | Parkside |
| Modell | PTPK 270 A1 |
| Tápellátás | 230 V~, 50 Hz |
| Teljesítmény | 270 W |
| Maximális áramlási sebesség | Körülbelül 6800 l/h |
| Maximális szállítási magasság | 5,5 m |
| Maximális bemerülési mélység | 5,5 m |
| Maximális vízhőmérséklet | 35 °C |
| Tömlőcsatlakozó | 1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm) |
| Megengedett idegen testek | Legfeljebb Ø 5 mm |
| Be kapcsolási magasság | Körülbelül 454 mm |
| Ki kapcsolási magasság | Körülbelül 234 mm |
| Tápkábel hossza | 10 m |
| Súly (tartozékokkal) | 3,4 kg |
| Védelmi osztály | I |
| Védettség típusa | IPX8 |
| Működés | Automatikus (úszókapcsolóval) és kézi |
| Motorvédelem | Beépített termikus megszakító |
| Karbantartás | Tiszta vízzel való tisztítás, az úszó rendszeres ellenőrzése |
| Biztonság | Karbantartás előtt húzza ki; használjon 30 mA-es differenciál megszakítót |
| Ajánlott használat | Tiszta víz szivattyúzása, pincevíztelenítés, tavak |
| Garancia | 3 év |
Gyakran ismételt kérdések - PTPK 270 A1 PARKSIDE
Felhasználói kérdések a következőről PTPK 270 A1 PARKSIDE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét PTPK 270 A1 - PARKSIDE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PTPK 270 A1 márka PARKSIDE.
HASZNÁLATI ÚTMUTATÓ PTPK 270 A1 PARKSIDE
Tisztavíz búvárszivattyú
Az originál használati utasítás fordítása
HR
Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

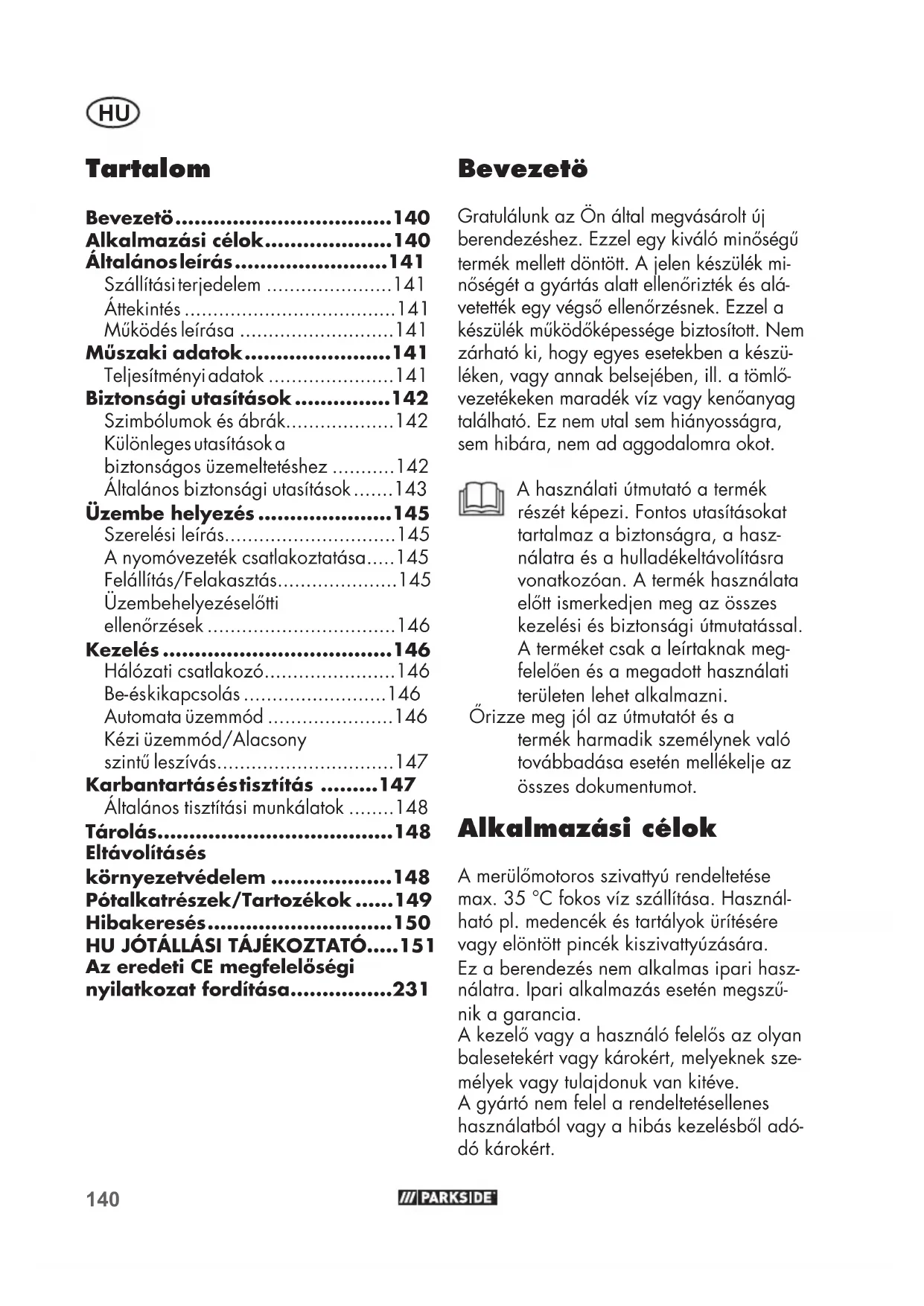

\$1
Alkalmazási célok....140
Általános leírás......141
Szállításiterjedelem 141
Áttekintés 141
Müködés leírása 141
Müszaki adatok....141
Teljesítményi adatok 141
Biztonsági utasítások ......142
Szimbólumok és ábrák....142
Különleges utasítások a biztonságos üzemeltetéshez ...... 142
Általános biztonsági utasítások .....143
Üzembe helyezés....145
Szerelési leírás....145
A nyomóvezeték csatlakoztatása.....145
Felállítás/Felakasztás....145
Üzembehelyezéselötti ellenőrzések....146
Kezelés 146
Hálózati csatlakozó....146
Be-éskikapcsolás 146
Automata üzemmód 146
Kézi üzemmód/Alacsony szintű leszívás....147
Karbantartáséstisztítás .....147
Általános tisztítási munkálatok .....148
Tárolás....148
Eltávolításés
környezetvédelem ......148
Pótalkatrészek/Tartozékok .....149
Hibakeresés....150
HU JÓTÁLLÁSI TÁJÉKOZTATÓ.....151
Az eredeti CE megfelelőségi nyilatkozat fordítása....231
Bevezetö
Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított. Nem zárható ki, hogy egyes esetekben a készüléken, vagy annak belsejében, ill. a tömlővezetékeken maradék víz vagy kenőanyag található. Ez nem utal sem hiányosságra, sem hibára, nem ad aggodalomra okot.
A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.
Örizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot.
Alkalmazási célok
A merülőmotoros szivattyú rendeltetése max. 35 °C fokos víz szállítása. Használható pl. medencék és tartályok ürítésére vagy előntött pincék kiszivattyúzására.
Ez a berendezés nem alkalmas ipari használatra. Ipari alkalmazás esetén megszűnik a garancia.
A kezelő vagy a használó felelős az olyan balesetekért vagy károkért, melyeknek személyek vagy tulajdonuk van kitéve.
A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adódó károkért.
Általános leírás
Az ábrák az elülső lehajtható oldalon találhatók.
Szállítási terjedelem
Csomagolja ki a készüléket és ellenőrizze teljességét. Gondoskodjon a csomagolóanyag szabályszerű hulladékként történő elhelyezéséről.
- Búvárszivattyú
- gyorscsatlakozó adapter
- könyök-adapter
- tömlö-adapter
- 8 m nejlon kötél
- Használati utasítás
A tömlő csatlakoztatásához, lásd a „Nyomóvezeték csatlakoztatása” fejezetet, szükség van egy tömlőbilincsre és egy fürészre. A szerszám nem része a csomagnak. A szerszámot szaküzletekben vásárolhatja meg.
Áttekintés
1 Hordozó fogantyú
2 Hálózati csatlakozókábel
3 Szivattyútalp
4 Szivattyúkimenet
5 Úszókapcsoló
6 Úszókapcsoló-magasságállító
7 Úszókapcsoló kábel
8 Úszókapcsoló-vezető
9 Adapter tömlöcsatlakozóval
10 Szögadapter
11 gyorscsatlakozó adapter
12 8 m nylon kötél
Müködés leírása
A szivattyú úszókapcsolóval van ellátva, amely a szivattyút a vízállastól függően automatikusan ki- vagy bekapcsolja. Túlterhelés esetén a szivattyút a beépített hővédő kapcsoló kikapcsolja. Miután a motor lehült, magától újraindul.
Müszaki adatok
Tisztavíz-búvárszivattyú......PTPK 270 A1
Névleges bemeneti
feszültség (U)....230 V\~, 50 Hz
Teljesítményfelvétel (P)......270 W
Maximális szállított mennyiség
(Qmax)......kb. 6800 l/h
Maximális szállítómagasság (Hmax).5,5 m
Maximális bemerítési mélység .....5,5 m
Max. vízhömérséklet (Tmax) .....35 °C
Tömlöcsatlakozó....½", ¾", 1", 1 ½" (13 mm, 19 mm, 25 mm, 38 mm)
Csapidom-csatlakozó belső menettel
sarokadapteren.....G 1 ½" (44,9 mm) tömlö-adapteren.....G 1" (33,3 mm)
Maximális szemcsenagyság ..... ∅ 5 mm kapcsolási pont magasság „be”
kb. 454 mm
kapcsolási pont magasság „ki”
kb. 234 mm
Hálózati kábel hossza 10 m
Súly (tartozékrészekkel együtt) ......3,4 kg
Védelmi osztály......I
Védelmimód IPX8

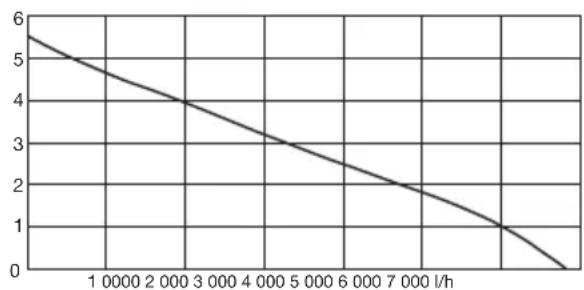

Teljesítményi adatok
line
| X-axis (l/h) | Y-axis | |---|---| | 10000 | 5.5 | | 2000 | 4.8 | | 3000 | 4.0 | | 4000 | 3.2 | | 5000 | 2.5 | | 6000 | 1.9 | | 7000 | 1.2 | | 8000 | 0.5 |HU
A maximális teljesítményadatok mérése optimális körülmények között történik, mint például egyenes, közvetlen kimenet. Egy könyökadapter csökkentheti a teljesítményt.
Biztonsági utasítások
- Készülékeket csökkent fi zikai, érzékszervi vagy szellemi képességű vagy tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították őket a készülék biztonságos használatáról és megértették az ebböl eredő veszélyeket.
- Ezt a készüléket nem használhatják gyermekek. A tisztítást és a karbantartást nem végezhetik gyermekek.
- Válassza le a készüléket a tápellátásról mielőtt összeszereli, szétszereli vagy tisztítja.
Szimbólumok és ábrák
A készüléken található piktogramok
Figyelem! Nem használható magas homoktartalmú vízhez.
A kezelési utasítást el kell olvasni.
Figyelem! A kábel károsodása vagy elvágása esetén húzza ki azonnal a csatlakozót az aljzatból.
Maximális bemerítési mélység
Az elektromos készülékek nem tartoznak a háztartási hulladékok közé.
Szimbólumok az utasításban
Veszélyjelek a személyi sérülés vagy anyagi kár elháritására vonat-kozó utasításokkal.
Figyelmeztető jelzés áramütés okozta személyi sérülések megelőzésere vonatkozó információval.
Utasító jelzések az anyagi kár elhárítására vonatkozó utasításokkal.
Válassza le a készüléket a hálózatról.
Tájékoztató jelzések, amelyek a szerszámgép optimális kezeléséről informálnak.
Különleges utasítások a biztonságos üzemeltetéshez
- Ha a vízben személyek tartózkodnak, a szivattyút nem szabad működtetni.
- A készüléket csak hibaáram-védőszerkezettel (Residual Current Device) felszerelt dugaszoló aljzatra csatlakoztassa, melynek méretezési hibaárama nem magasabb, mint 30 mA; biztosíték legalább 6 amper.
- Ha a készülék csatlakozó vezetéke megsérül, a veszélyek elke-
rülése érdekében a gyártó vagy vevőszolgálata, vagy hasonlóan szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni.
- A kenőanyag szivárgása révén a folyadék szennyeződése mutatkozhat.
- Kövesse a „Karbantartás és tisztítás” fejezetben lévő további utasításokat.
Általános biztonsági utasítások
Ez a fejezet a merülőmotoros szivattyúval végzett munkára vonatkozó alapvető biztonsági előírásokat tartalmazza.
A készülék használata:
Vigyázat: Így kerülheti el a baleseteket és a sérüléseket:
- A kezelési utasítást nem ismerő személyek a készüléket nem használhatják. Helyi rendelkezések meghatározhatják a kezelő személy minimális életkorát.
- Tilos a készülék használata, ha a vízben emberek tartózkodnak.
- A gyermekek járó készüléktől való távol tartása érdekében tegyen megfelelő intézkedéseket.
- Gondoskodjon a csomagolóanyag szabályszerű hulladékként történő elhelyezéséről.
- Ne használja a készüléket gyúlékony folyadékok vagy gázok közelében. Az előírások ti gyelmen kívül hagyása esetén tűzés robbanásveszély áll fenn.
• Agresszív, abrazív (kenőgél-
ként ható), maró, éghető (pl. motorüzemanyagok) vagy robbanékony folyadékok, sós víz, tisztítószerek és élelmiszerek szállítása nem megengedett. A szállított folyadék hőmérséklete nem lépheti túl a 35 °C fokot.
- A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen.
Vigyázat! Így kerülheti el a készülék károsodását és az abból esetleg eredő személyi sérüléseket:
- Ne dolgozzon sérült, nem teljes vagy a gyártó engedélye nélkül módosított készülékkel. Az üzembe helyezés előtt szakemberrel meg kell vizsgáltatni, hogy a követelt villamos óvintézkedések megtétele megtörtént-e.
- Figyelje a készüléket működtetés közben, hogy időben észre vegye, ha a szivattyú szárazon működik. Rendszeresen elle-nőrizze az úszókapcsoló működését (lásd az „Üzembe helyezés” fejezetet). Ennek fi gyelmen kívül hagyása esetén érvényüket veszítik a garanciális és felelősségi igények.
- A szivattyú nem használható tartós üzemben (pl. kerti tavacs-kát kiszolgáló vízfolyáshoz). Rendszeresen ellenőrizze a ké-szülék megfelelő működését.
- Vegye fi gyelembe, hogy a készülékben kenőanyagok vannak, melyek esetleg kifolyhatnak, ezzel károkat és szennyeződést okozva. Ne alkalmazza a szivattyút olyan tavakban,
HU
melyekben halak és értékes növények élnek.
- Ne hordozza vagy rögzítse a készüléket a kábelnél vagy a nyomóvezetéknél fogva.
- Óvja a készüléket a fagytól és a szarazon járástól.
- Csak eredeti tartozékokat alkalmazzon, és ne végezzen a készüléken átépítéseket.
- A „Karbantartás és tisztítás” témával kapcsolatban kérjük, olvassa el a kezelési utasítás tudnivalóit. Minden ezen túlmenő teendőt, főként a készülék nyitását villamossági szakembernek kell végeznie. Javítások esetén mindig forduljon szervizközpontunkhoz.
Elektromos biztonság:
Vigyázat: Így kerülheti el az áramütés folytán bekövetkező baleseteket és a sérüléseket:
- A készülék működtetése esetén a hálózati csatlakozó dugónak a felállítás után szabadon hozzáférhetőnek kell lennie.
- Mielött üzembe helyezi az új szivattyút, bizonytalanság esetén ellenőriztesse szakemberrel a következőket:
- földelés, védőföldelés, áram-védőkapcsoló az energi- aszolgáltató vállalatok bizton- sági előírásainak és kifogásta- lanul kell működnie,
- a dugaszolt elektromos kap- csolatok legyenek védettek nedvesség ellen.
- A víz áradásának veszélye esetén a dugaszolt összeköttetések-
et áradástól biztos területen kell elhelyezni.
- Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típus-táblán megadott adatokkal.
- Végezze el az elektromos berendezések a helyi előírásoknak megfelelően.
- Minden használat előtt ellenőrizni kell sérülések tekintetében a készüléket, a kábelt és a dugót. A meghibásodott kábeleket tilos megjavítani, új kábelre kell őket cserélni. A berendezésen keletkezett károkat engedéllyel ellátott szakemberrel kell elhárítani.
- Ne használja a kábelt a dugó dugaszoló aljzatból történő ki-húzásához. Ovja a kábelt hőtől, olajtól és éles peremektől.
- Soha ne hordozza vagy rögzítse a készüléket a kábelnél fogva.
- Csak olyan hosszabbító kábeleket alkalmazzon, melyek fröccsenő víz ellen védettek és szabadban történő használatra alkalmasak. Használat előtt a kábeldobokat mindig teljesen tekerje le. Ellenőrizze a kábelt sérülések tekintetében.
- A készüléken végzett minden munka előtt, munkaszünetekben és a használat szüneteltetése esetén húzza ki a dugót a duga-szoló aljzatból.
- A hálózati csatlakozó vezetékek keresztmetszete nem lehet kisebb, mint a H05RN-F jelölésű gumitömlős vezetékeké. A vezeték hosszúságának legalább 10 méternek kell lenni. A hoszszabbító kábel zsinórkeresztmetszete legalább 2,5 mm² legyen.
• Ha a készülék csatlakozó veze-
téke megsérül, a veszélyek elke-rülése érdekében a gyártó vagy vevőszolgálata, vagy hasonlóan szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni.
Üzembe helyezés
B Szerelési leírás
① Az adapter felcsavarozása
- Csavarja a könyök-adaptert (10) a szivattyúkimenetre (4).
- Nyomja meg a gyorscsatlakozó adapteren (11) lévő piros kireteszelő gombot és csúsztassa a gyorscsatlakozó adapteret (11) a könyök-adapterbe (10).
- Engedje el a piros kireteszelő gombot.
- Csavarja a tömlő-adaptert (9) a gyorscsatlakozó adapterre (11).
② Az adapter felcsavarozása
- Csavarja a gyorscsatlakozó adaptert (11) a szivattyúkimenetre (4).
- Nyomja meg a gyorscsatlakozó adapteren (11) lévő piros kireteszelő gombot és csúsztassa a könyök-adaptert (10) a gyorscsatlakozó adapterbe (11).
- Engedje el a piros kioldó gombot.
- Csavarja a tömlő-adaptert (10) a könyök-adapterra (10).
Az úszókapcsoló-magasságállító felszerelése
- Tolja át az úszókapcsoló-magasságál-lítót (6) a hordozó fogantyú (1) melletti úszókapcsoló-vezetőn (8).
B A nyomóvezeték csatlakoztatása
A merülőmotoros szivattyú telepítése vagy - kötött és szilárd csővezetékkel történik vagy pedig
- kötött és fl exibilis tömlövezetékkel történik
- Ha 12 " -os tömlöt használ, húzza azt rá a szivattyú tömlöcsatlakozójára (9), és esetleg rögzítse csőbilinccsel.
- Ha ^3/4 "-, 1"- vagy 112 "-os tömlöt használ, vágja le a felette elhelyezkedő csatlakozót, és ezután húzza rá a tömlöt a szivattyú tömlöcsatlakozójára (rögzítés csőbilinccsel).
- A külső tömlőcsatlakozó-rendszerre történő csatlakozást lehetővé tevő csapidomhoz (G 1") való felhasználáshoz, a felső három csatlakozót vágja le közvetlenül a G 1"-csömenet felett.
- Csatlakoztasson belső menetes csapidomot (G 1 ½"), közvetlenül a sarokadapterre (10).
- Csatlakoztasson egy belső menetes csapidomot (G 1 ½") közvetlenül a gyorscsatlakozó adapterre (11).
A maximális teljesítményadatok mérése optimális körülmények között történik, mint például egyenes, közvetlen kimenet. A könyök-adapter (10) csökkentheti a teljesítményt.
D Felállítás/Felakasztás
A szivattyút a vízben fel lehet állítani vagy fel lehet azt akasztani. A szivattyú felakasztásához és/vagy kihúzásához a csomagolásban megtalálható kötelet (12) használhatja.
A szivattyúzsomp mérete legalább 40 x 40 x 50 cm-es legyen, hogy az úszó-kapcsoló szabadon tudjon mozogni.
Erősítse a nejlon kötelet (12) a hordozó fogantyúhoz (1).
HU
Ügyeljen arra, hogy a készüléket semmi esetre se tartsa, és ne akassza fel a hálózati kábelnél fogva. A sérült hálózati vezetékek áramütés veszélyét hordozzák magukban. Sérülésveszély áll fenn!
Ügyeljen arra, hogy az akna alján idővel szennyeződés és homok gyűlhet össze, ami a szivattyú károsodását okozhatja. Javasoljuk, hogy helyezze a szivattyút egy téglára vagy egy rácsra. Túl alacsony vízszint mellett az aknában található iszap gyorsan beszáradhat és akadályozhatja a szivattyú beindulását.
Üzembe helyezés elötti ellenörzések
- Ellenőrizze az úszókapcsoló működését (lásd a „Kezelés“).
- Ellenőrizze, hogy a szivattyú szilárdan áll-e a a zsomp alján.
- Ellenőrizze, hogy a nyomóvezeték szabályszerűen van-e rögzítve.
- Ellenőrizze a hálózati csatlakozó szabályszerű állapotát és elegendő biztosítottságát (min. 6A).
- Győződjön meg arról, hogy a hálózati csatlakozáshoz soha ne juthasson nedvesség vagy víz. Fennáll az áramütés veszélye.
- A vízszintnek üzembe helyezéskor legalább 50 mm-nek kell lennie.
Kezelés
Hálózati csatlakozó
Az Ön által vásárolt merülőszivattyú már rendelkezik védőérintkezős dugaszoló kapcsolóval. A készüléket csak egy
230 V\~, 50 Hz hibaáram-védőkapcsolós (Residual Current Device) védőérintős csatlakozóaljzaton való használatra tervezték.
A készüléket csak minden fenti pont fi gyelembe vétele után helyezze üzembe.
Be- és kikapcsolás
- Dugja a hálózati dugót a dugaszoló aljzatba. A szivattyú azonnal beindul. A szivattyú azonnal elindul, ha az úszókapcsoló a megfelelő pozícióban van (lásd az „Automatikus üzemmód” és „Kézi működtetés” fejezetet).
- Kikapcsoláshoz húzza ki a dugót a du-gaszoló aljzatból. A szivattyú kikapcsol.
Túl alacsony vízszint esetén az úszókapcsoló automatikusan kikapcsolja a szivattyút.
Figyelje a készüléket működtetés közben, hogy időben észre vegye, ha a tisztavíz-búvárszivattyú szárazon működik és ezzel megelőzze a károkat.
Automata üzemmód
Az automata üzemmódban az úszókapcsoló automatikusan be, ill. kikapcsolja (5) a szivattyút.
Állandó felszerelésnél az úszókapcsoló (5) működését rendszeresen (legkésőbb 3 havonta) ellenőrizni kell.
Az úszókapcsoló (5) be-, ill. kikapcsolási pontja 3 állásba állítható, lásd az ábrát A úszókapcsoló-vezető (8).
Módosítsa a be-, ill. kikapcsolási pontot az alábbi módon:
- az úszókapcsoló-magasságállító (6) helyzetét szabályozza be az úszókapcsoló-vezetőn (8).
- Nyomja össze az úszókapcsoló-vezetőn (8) lévő úszókapcsoló-magasságállítót (6) és mozgassa a kívánt pozícióba.
- Engedje el az úszókapcsoló-magasság-állítót (6). Az úszókapcsoló-magasság-állító (6) bekattan az úszókapcsoló-vezetőben (8).
- módosítsa az úszókapcsoló-kábel (7) hosszát. Ehhez csúsztassa/húzza át a kábelt (7) a tartócsat (6) gyűrűjén.
Ellenőrizze az úszókapcsolót (5): úgy kell beállítani, hogy szabadon emelkedhessen és süllyedhessen. A „be” és „ki”-kapcsolási pont magasságát könnyen el kell tudni érni.
Ellenőrizze ezt úgy, hogy a szivattyút egy vízzel telt tartályba helyezi és az úszókapcsolót (5) kézzel óvatosan felemeli majd ismét leengedi. Így láthatja, hogy a szivattyú be- ill. kikapcsol-e.
- Ügyeljen arra, hogy ne legyen túl kicsi az úszókapcsoló (5) és az úszókapcsoló-magasságállító (6) közötti távolság. Túlzottan csekély távolságnál nem garantálható a kifogástalan működés.
- Ügyeljen a beállításnál arra, hogy az úszókapcsoló (5) ne érintse a szivattyú kikapcsolása előtt a fenéket.
Fennáll a szárazon futás veszélye akkor, ha az úszókapcsoló-kábel (7)túl hosszú, különösen akkor, ha az úszókapcsoló-magasságállító (6) nincs felszerelve (lásd „Üzembe helyezés”).
Kézi üzemmód/Alacsony szintű leszívás
Figyelem: Kerülje a szivattyú szárazon futását! Túlmelegedés veszélye! Ne nyúljon a túlmelegedett szivattyúhoz! Égési sérülés veszélye áll fenn!
Kézi üzemmódban a szivattyú nem kapcsol le automatikusan, mivel az úszókapcsolót (5) kiiktatták.
Ehhez az úszókapcsolót (5) függőlegesen felfelé kell helyezni a szivattyún.
Tolja át az úszókapcsoló-magasságállítót (6) a hordozó fogantyú (1) melletti úszókapcsoló-vezetőn (8). Húzza át az úszókapcsoló-kábelt (7) az úszókapcsoló-magasságállítón (6), amíg az úszókapcsoló (5) függőlegesen a magasságállító (6) fölé nem kerül. Lásd a C képet.
Kézi üzemmódban folyamatosan megfi gyelés alatt kell tartani a szivattyút. Rögtön kapcsolja ki a szivattyút (húzza ki a hálózati csatlakozót), ha az már nem pumpál vizet. Rongálódás veszélye áll fenn, ha szárazon működik a szivattyú.
Karbantartás és tisztítás
Tisztítsa és ápolja készülékét rendszeresen. Ezáltal biztosíthatja teljesítőképességét és hosszú élettartamát.
Valamennyi, jelen útmutatóban nem ismertetett munkát csak szerviz-központunk hajthatja végre. Csak eredeti alkatrészeket használjon.
HU
Minden készüléken végzett munka elött húzza ki a hálózati csatlakozó dugót. Fennáll az áramütés veszélye vagy a mozgó alkotóelemek miatti sérülés veszélye.
A
Általános tisztítási munkálatok
- Nem helyhez kötött készülékek: Tisztítsa meg a szivattyút minden használat után tiszta vízzel.
- Helyhez kötött készülékek: Ellenőrizze rendszeresen az úszókapcsoló (5) működését (legalább háromhavonta).
- Távolítsa el a szivattyúházban (3) esetleg összegyült szálakat és rostos részecskéket vízsugárral.
- Tisztítsa meg az úszókapcsolót (5) a lerakódott szennyeződéstől tiszta vízzel.
- Távolítsa el rendszeresen a zsomp aljáról és falairól az iszapot (legalább háromhavonta).
- A szivattyú alján lévő szennyeződések tiszta vízsugárral lemoshatók.
Minden ezen túlmenő műveletet, különösen a szivattyú kinyitását csak villamossági szakemberrel végeztesse. Javítás esetén forduljon mindig szerviz üzemünkhöz.
B
Tárolás
• Tárolás előtt tisztítsa meg a szivattyút.
- Tárolja a szivattyút száraz, fagyálló helyen, gyermekektől elzárva.
- Ha nem használta hosszabb ideig a szivattyút, akkor az utolsó használat után, illetve az ismételt használat előtt alaposan meg kell tisztítani. Lerakódások és visszamaradt szennyeződések következtében indítási problémák fordulhatnak elő.
- Rakja össze a hálózati csatlakozóvezetéket (2) gyűrű alakban. Akassza a hálózati csatlakozóvezetéket (2) az úszókapcsoló-vezetőben (8) beakasztott úszókapcsoló (5) köré, lásd a Ábrát.
Eltávolítás és környezetvédelem
Gondoskodjon a szerszámgép, a tartozék-részek és a csomagolás környezetbarát újra hasznosításáról.
Elektromos gépek nem tartoznak a háztartási hulladékba.
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv: A fogyasztókat jogszabály kötelezi arra, hogy az elektromos és elektronikus berendezéseket élettartamuk végén eljuttassák környezetbarát újrahasznosításra. Ilyen módon környezetbarát és erőforrás-kímélő újrahasznosítás biztosítható.
A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelkezésére:
• visszaadás egy értékesítő helyen,
- leadás egy hivatalos gyűjtőhelyen,
- visszaküldés a gyártónak/forgalmazónak.
Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nélküli segédeszközeit.
Pótalkatrészek/Tartozékok
Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop
Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi ürlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 151. oldalon).
Poz. Megnevezés Használati utasítás
Cikk-sz
A 10/9 Szögadapter + adapter tömlöcsatlakozóval 79300310
A 12 Nejlon kötél 79300311
Hibakeresés
| Probléma Lehetséges ok Hibaelhárítás | ||
| Szivattyú nem indul be | Nincs hálózati feszültség | Dugaszoló aljzat, kábel, vezeték, dugaszoló kapcsoló ellenőrzése, adott esetben javíttatás villamossági szakemberrel |
| Úszókapcsoló (5) nem kapcsol | Úszókapcsoló magasabbra helyezése | |
| Szivattyú nem szállít | A szivattyútalp bemeneti rácsai eltömödtek. | Tisztítsa meg a szivattyútalp bemeneti rácsait vízsugárral (lásd a „Általános tisztítási munkálatok” fejezetet). |
| Csökkentett szivattyúzó teljesítmény a víz erős szennyezettsége és a csiszoló hatás miatt | Szivattyú kimosása | |
| Szivattyú nem kapcsol ki | Úszókapcsoló (5) nem tud lejjebb süllyedni | Szivattyú szabályszerű rögzítése a zsomp alján |
| Szállítási menn-yiség elégtelen | A szivattyútalp bemeneti rácsai eltömödtek. | Tisztítsa meg a szivattyútalp bemeneti rácsait vízsugárral (lásd a „Általános tisztítási munkálatok” fejezetet). |
| Csökkentett szivattyúzó teljesítmény a víz erős szennyezettsége és a csiszoló hatás miatt | Szivattyú megtisztítása | |
| A szivattyú rövid futás után kikap-csol | Motorvédelem kikapcsolja a szivattyút a víz túlságos szenn-yezettsége miatt | Hálózati kapcsoló kihúzása után a szivattyú és zsomp megtisztítása. |
| Vízhőmérséklet túl magas, motorvédelem kikapcsolja a készüléket. | Ügyeljünk arra, hogy a max. vízhő-mérséklet 35 °C! | |
| HU JÓTÁLLÁSI TÁJÉKOZTATÓ | ||
| A termék megnevezése:Tisztavíz-búvárszivattyú | Gyártási szám:IAN 420143_2204 | |
| A termék típusa:PTPK 270 A1 | ||
| A gyártó cégneve, címe, e-mail címe:Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermanyE-Mail: service@grizzlytools.de | Szerviz neve, címe, telefonszáma:Szerviz MagyarországTel.: 06800 21225E-Mail: grizzly@lidl.huW+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672 | |
| Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6. | ||
-
A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.
-
A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.
-
A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)
A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.
- A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell
tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése esetén a csere napján újraindul.
- A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
- A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.
- Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.
A jótállás a fogyasztó törvényböl eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.
Kijavítást ellenőrző szelvény:
| A jótállási igény bejelentésének időpontja: A hiba oka: |
| Javításra átvétel időpontja: A hiba javításának módja: |
| A fogyasztó részére történő visszaadás időpontja: |
| A szerviz bélyegzője, kelt és aláírás: |
Kicserélést ellenőrző szelvény:
| A jótállási igény bejelentésének időpontja: |
| Kicserélés időpontja: |
| A cserélő bolt bélyegzője, kelt és aláírás: |
Kazalo
Predgovor....153
 Az eredeti CE megfelelőségi nyilatkozat fordítása | |
| Ezennel igazoljuk, hogy aTisztavíz búvárszivattyúgyártási sorozat PTPK 270 A1Sorozatszám 000001 - 042000a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalma-zásban: | |
| 2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU | |
| A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: | |
| EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018 | |
| Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: | |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.10.2022 |  Christian FrankDokumentációs megbízott |
