Producttype	Dompelpomp voor helder water
Merk	Parkside
Model	PTPK 270 A1
Voeding	230 V~, 50 Hz
Vermogen	270 W
Maximaal debiet	Ongeveer 6800 l/u
Maximale opvoerhoogte	5,5 m
Maximale dompeldiepte	5,5 m
Maximale watertemperatuur	35 °C
Slangaansluiting	1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm)
Toegestane vreemde voorwerpen	Tot Ø 5 mm
Inschakelhoogte	Ongeveer 454 mm
Uitschakelhoogte	Ongeveer 234 mm
Lengte voedingskabel	10 m
Gewicht (met accessoires)	3,4 kg
Beschermingsklasse	I
Beschermingsgraad	IPX8
Werking	Automatisch (vlotterbediening) en handmatig
Motorbeveiliging	Geïntegreerde thermische beveiliging
Onderhoud	Reinigen met helder water, regelmatig controleren van de vlotter
Veiligheid	Uitschakelen voor onderhoud; gebruik aardlekschakelaar 30 mA
Aanbevolen gebruik	Pompen van helder water, kelder leegpompen, vijvers
Garantie	3 jaar

Veelgestelde vragen - PTPK 270 A1 PARKSIDE

Wat is de maximale watertemperatuur die de Parkside PTPK 270 A1 pomp kan verdragen?

De maximale watertemperatuur is 35 °C. Daarboven kan de motor oververhit raken en schakelt de thermische beveiliging de stroom uit.

Kan ik vuil water of water met zand met deze pomp pompen?

Nee, deze pomp is alleen ontworpen voor helder water. Vreemde voorwerpen mogen niet groter zijn dan 5 mm diameter. Het pompen van zandig of schurend water maakt de garantie ongeldig.

Hoe stel ik de schakelhoogte van de vlotter in?

U kunt het schakelpunt aanpassen door de hoogte-instelling (6) op de geleider (8) te verplaatsen of de lengte van de vlotterkabel (7) te wijzigen. Zorg ervoor dat de vlotter vrij kan bewegen.

Wat als de pomp niet start?

Controleer eerst de stroomtoevoer en het stopcontact. Zorg ervoor dat de vlotter niet in de lage stand vastzit. Laat indien nodig de kabel controleren door een professionele monteur.

Kan de pomp droog werken?

Nee, drooglopen is gevaarlijk en kan de pomp beschadigen. Houd altijd het waterniveau in de gaten en gebruik de automatische modus om dit te voorkomen.

Hoe reinig ik de pomp na gebruik?

Koppel de pomp los en reinig deze met een straal helder water. Verwijder vuil van het inlaatrooster en de behuizing. Gebruik voor hardnekkige aanslag een zachte borstel.

Welke slangaansluitingen zijn compatibel?

De pomp wordt geleverd met een slangadapter en een hoekadapter. Het accepteert slangen met diameter: 1/2", 3/4", 1" en 1 1/2". Gebruik voor een vaste aansluiting een slangklem.

Wat is de maximaal toegestane dompeldiepte?

De maximale dompeldiepte is 5,5 meter. Overschrijd deze grens niet om schade aan de motor te voorkomen.

Is deze pomp geschikt voor continu gebruik?

Nee, de pomp is ontworpen voor intermittent gebruik. Hij mag niet continu worden gebruikt (bijvoorbeeld voor fonteinen of permanent sproeien). Continu gebruik kan de levensduur verkorten.

Waar kan ik reserveonderdelen kopen voor de PTPK 270 A1?

Reserveonderdelen en accessoires zijn beschikbaar op de website www.grizzlytools.shop. Daar vindt u onder andere de hoekadapter, de slangadapter en de nylonkabel.

GEBRUIKSAANWIJZING PTPK 270 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

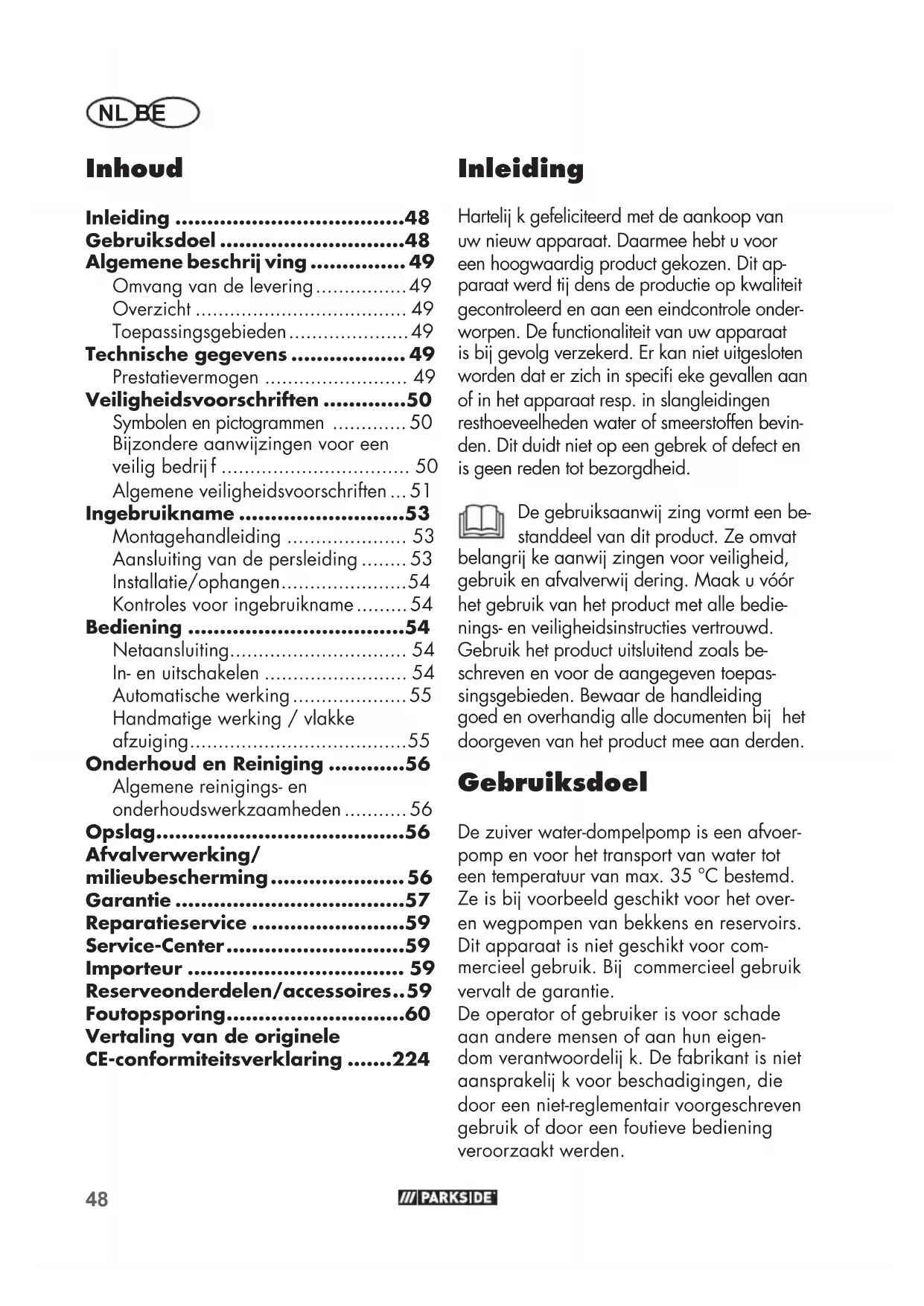

Algemene beschrij ving ...... 49

Omvang van de levering....49

Overzicht 49

Toepassingsgebieden 49

Prestatievermogen 49

Veiligheidsvoorschriften ....50

Symbolen en pictogrammen .... 50

Bijzondere aanwijzingen voor een veilig bedrijf 50

Algemene veiligheidsvoorschriften ... 51

Ingebruikname ....53

Montagehandleiding 53

Aansluiting van de persleiding ..... 53

Installatie/ophangen......54

Kontroles voor ingebruikname ..... 54

Bediening ....54

Netaansluiting.... 54

In- en uitschakelen 54

Onderhoud en Reiniging ....56

Algemene reinigings- en onderhoudswerkzaamheden .... 56

Opslag....56

Afvalverwerking/milieubescherming....56

Garantie 57

Reparatieservice ....59

Vertaling van de originele

CE-conformiteitsverklaring .....224

Inleiding

Hartelij k gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werd tij dens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bij gevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifi eke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevin-den. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwij zing vormt een bestanddeel van dit product. Ze omvat belangrij ke aanwij zingen voor veiligheid, gebruik en afvalverwij dering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De zuiver water-dompelpomp is een afvoerpomp en voor het transport van water tot een temperatuur van max. 35 °C bestemd. Ze is bij voorbeeld geschikt voor het overen wegpompen van bekkens en reservoirs. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

De operator of gebruiker is voor schade aan andere mensen of aan hun eigendom verantwoordelijk. De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-reglementair voorgeschreven gebruik of door een foutieve bediening veroorzaakt werden.

Algemene beschrij ving

De afbeeldingen kunt u vinden op de voorste uitklappagina.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwij dering van het verpakkingsmateriaal.

• Zuiver water-dompelpomp (pomp)
• Quick-Connect-adapter
• Haakse adapter
• Slangadapter
• 8 m nylonkabel
• Gebruiksaanwij zing

Voor het aansluiten van de slang - zie het hoofdstuk „Aansluiten van de drukleiding" - heeft u een slangklem en een zaag nodig. Het gereedschap is niet bij de levering inbegrepen. U kunt het gereedschap kopen bij een gespecialiseerde handelaar.

Overzicht

1 Transporthandvat
2 Netsnoer
3 Pompbehuizing
4 Pomputgang
5 Drij fschakelaar
6 Hoogteregeling vlotterschakelaar
7 Kabel voor de drij fschakelaar
8 Geleiding vlotterschakelaar
9 Adapter met slangaansluiting
10 Hoekadapter
11 Quick-Connect-adapter
12 8 m nylon kabel

Toepassingsgebieden

De pomp is uitgerust met een drij fschakeling, die het apparaat afhankelijk van het waterpeil automatisch in- of uitschakelt. Bij overbelasting word de pomp door de ingebouwde thermische veiligheidsschakelaar uitgeschakeld. Na afkoeling start de motor weer automatisch.

Technische gegevens

Dompelpomp voor helder water PTPK 270 A1

Netspanning (U) ...... 230 V\~, 50 Hz

Prestatievermogen (P)......270 W

Hoeveelheid water max.

(Qmax)......ca. 6800 l/h

Bereikbare hoogte max. (Hmax)......5,5 m

Zo diep mogelij ke ligging .....5,5 m

Watertemperatuur max. (Tmax)......35°C

Aansluiting slang .... ^1/2 , ^3/4 , ^1 , ^1 ^1/2 (13 mm, 19 mm, 25 mm, 38 mm)

Aansluiting voor kraanstuk met interne schroefdraad

aan de haakse adapter..G 1 ½" (44,9 mm) aan de slangadapter.....G 1" (33,3 mm)

Vreemde voorwerpen max. ....... ∅ 5 mm

Hoogte schakelpunt „Aan“ .... ca. 454 mm

Hoogte schakelpunt „Uit" ......ca. 234 mm

Lengte netsnoer....10 m

Gewicht (incl. alle onderdelen) .....3,4 kg

Beschermingsniveau ....I

De meting van de maximale prestaties vindt plaats onder optimale omstandighe-

den, zoals een rechte, directe uitloop. De hoekadapter kan het vermogen reduceren.

Veiligheidsvoorschriften

• Apparaten kunnen worden gebruikt door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
• Dit apparaat mag niet door kinderen worden gebruikt. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.
• Koppel het apparaat altijd los van de stroomvoorziening voordat u het in elkaar zet, uit elkaar haalt of reinigt.

Symbolen en pictogrammen

Symbolen op het apparaat

Let op! Niet geschikt voor water met een hoog zandgehalte.

Lees aandachtig de bij de pomp horende bedienings-aanwij zing en volg de daar-in vermelde instructies op!

Let op! Trek bij beschadiging of doorsnij den van de stroomkabel onmiddellij k de stekker uit het stocontact.

Zo diep mogelij ke ligging

Machines horen niet bij huis- houdelij k afval thuis.

Symbolen in de gebruiksaanwij zing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie over de preventie van schade.

Trek de stekker uit het stopcontact.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Bij zondere aanwij zingen voor een veilig bedrij f

• Indien er zich personen in het water bevinden, mag het apparaat niet bediend worden. Er bestaat gevaar door een elektrische schok.
• Sluit het apparaat uitsluitend op een contactdoos met lek-stroombeschermingsinrichting (Residual Current Device) met een toegekende stroom van maximaal 30 mA aan; zekering minstens 6 ampère.
• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn n

klantenserviceafdeling of door een gelij kwaardig gekwalifi ceerde persoon vervangen worden om gevaren te vermij den.

• Vervuiling van de vloeistof kan optreden door uittredende smeermiddelen.
• Neem ook de aanwij zingen in het hoofdstuk "Onderhoud en reiniging" in acht.

Algemene veiligheidsvoorschriften

Speciale opmerkingen bij de bediening van het apparaat.

Werkzaamheden met het apparaat:

Opgepast: zo vermij dt u ongevallen en verwondingen:

• Personen, die niet met gebruiksaanwij zing vertrouwd zij n, mogen het apparaat niet gebruiken. In wetten en plaatselij ke verordeningen kan een minimumleeftij d voor het gebruik ervan opgenomen zij n.
• Draag ter bescherming tegen een elektrische schok stevige schoenen.
• Tref gepaste maatregelen om kinderen op een veilige afstand van het functionerende apparaat te houden. Gevaar voor verwondingen!

• Gebruik het apparaat niet in de nabij heid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er gevaar voor brand of voor een ontploffi ng.

• Het transport van agressieve, abrasieve (als smeergel uitwerkende), bij tende, brandbare (bij voorbeeld Motorbrandstoffen) of explosieve vloeistoffen, zout water, reinigingsmiddelen en levensmiddelen is niet toegestaan. De temperatuur van de persvloeistof mag niet meer dan 35 °C bedragen.

• Bewaar het apparaat op een droge plaats en buiten de reikwij dte van kinderen.

Opgepast! Zo vermij dt u schade aan het apparaat en eventueel daaruit voortvloei- ende lichamelij ke letsels:

• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Laat vóór ingebruikname door een vakman controleren dat de vereiste elektrische beschermingsmaatregelen getroffen werden.
• Bewaak het apparaat tijdens bedrijf om tijdig te detecteren of de pomp droogloopt. Kij k regelmatig de werking van de drij fschakelaar na (zie hoofdstuk „Ingebruikname“). In geval van veronachtzaming vervallen garantie- en aansprakelijk kheidclaims.
• De pomp is niet voor continu gebruik (bij v. voor waterlopen in tuinvij vers) geschikt. Controleer het apparaat regelmatig op een foutloze werking.
• Neem in acht dat er in het apparaat smeermiddelen gebruikt worden, die soms door uit te

NL BE

sij pelen beschadigingen of ver- vuiling kunnen veroorzaken. Ge- bruik de pomp niet in tuinvij vers met visstand of waardevolle planten.

• Draag of bevestig het apparaat niet aan het snoer of aan de persleiding.
• Bescherm het apparaat tegen vorst en tegen het drooglopen.
• Maak uitsluitend gebruik van originele accessoires en voer geen ombouw van het apparaat door.
• Gelieve over het onderwerp „Onderhoud en reiniging“ de in de gebruiksaanwij zing vermelde instructies te lezen. Alle daarbuiten ressorterende maatregelen, in het bij zonder het openen van het apparaat, dienen door een vakkundig geschoolde elektricien getroffen. Richt u in geval van een reparatie altijd tot ons servicecenter.

Elektrische veiligheid:

Opgepast: zo vermij dt u ongevallen en verwondingen door een elektrische schok:

• Tij dens de werking van het apparaat moet na de installatie de netstekker vrij toegankelijk zijn n.
• Voordat u uw nieuwe pomp in gebruik neemt, moet u deze bij twijfel door een professional laten controleren:
• Aarding, nulstelling, lekstroombeschermingsschakeling moeten aan de veiligheidsvoorschriften van de energiebedrij ven voldoen en foutloos functioneren

- Bescherming van de elektrische geleiderbruggen tegen natheid.

• Bij overstromingsgevaar de geleiderbruggen in de tegen een overstroming beveiligde zone aanbrengen.
• Let erop dat de netspanning met de gegevens van het typeaanduidingplaatje overeenstemt.
• Voer de elektrische installatie overeenkomstig de nationale voorschriften uit.
• Controleer telkens vóór gebruik apparaat, snoer en stekker op beschadigingen. Defecte snoeren mogen niet gerepareerd worden, maar moeten door een nieuws snoer vervangen worden. Laat schade aan uw apparaat door een geautoriseerde vakman verhelpen.

- Gebruik het snoer niet om de stekker uit de contactdoos te trekken. Bescherm het snoer tegen hitte, olie en scherpe ran-den.

- Draag of bevestig het apparaat niet aan het snoer.

- Gebruik uitsluitend verlengsnoeren, die tegen spatwater beschermd zijn en voor het gebruik in de open lucht bestemd zijn n. Rol een snoertrommel vóór gebruik altijd helemaal af. Controleer het snoer op beschadigingen.

- Trek vóór alle werkzaamheden aan het apparaat, bij lekkages in het watersysteem, tij dens werkonderbrekingen en bij nietgebruik de netstekker uit de contactdoos.

• Netaansluitleidingen mogen geen geringere dwarsdoorsnede dan rubberen slangleidingen met de benaming H05RN-F hebben. De leidingslengte moet minstens 10 m bedragen. De dwarsdoorsnede van het verlengsnoer moet minstens 2,5 mm² bedragen.
• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelij kwaardig gekwalifi ceerde persoon vervangen worden om gevaren te vermij den.

Ingebruikname

B Montagehandleiding

① Adapter vastschroeven:

1. Schroef de haakse adapter (10) op de pompuitlaat (4).
2. Druk op de rode ontgrendelingsknop van de Quick-Connect-adapter (11) en duw de Quick-Connect-adapter (11) in de haakse adapter (10).
3. Laat de rode ontgrendelingsknop weer los.
4. Schroef de slangadapter (9) op de Quick-Connect-adapter (11).

② Adapter vastschroeven:

1. Schroef de Quick-Connect-adapter (11) op de pomputgang (4).
2. Druk op de rode ontgrendelingsknop van de Quick-Connect-adapter (11) en duw de haakse adapter (10) in de Quick-Connect-adapter (11).
3. Laat de rode ontgrendelingsknop weer los.
4. Schroef de slangadapter (9) op de haakse adapter (10).

Hoogteregeling vlotterschake- laar monteren

- Schuif de hoogteregeling vlotterschakelaar (6) over de geleiding vlotterschakelaar (8) naast de draaghendel (1).

B Aansluiting van de persleiding

De installatie van de dompelpomp gebeurt ofwel

• met vaste buisleiding ofwel

• met fl exibele slangleiding

• Schuif een 12 " -slang over de slangaansluiting (9) van de pomp en bevestig deze eventueel met een slangklem.

• Voor het gebruik van 34 "-, 1"- of 112 "-slang snij dt u de aansluiting die er over is geplaatst af en vervolgens schuift u de slang over de betreffende aansluiting (bevestiging met slangklem).
• Voor het gebruik van een kraanstuk met binnendraad (G 1") voor de aansluiting van externe slangaansluitings-systemen snij dt u de bovenste drie aansluitingen direct boven de G 1" buisschroefdraad af.
• Sluit een kraanstuk met binnendraad (G 1 12 ") direct op de haakse adapter (10) aan.
• Sluit een kraanstuk met binnendraad (G 1 12 ") direct op de Quick-Connectadapter (11) aan.

De meting van de maximale prestaties vindt plaats onder optimale omstandigheden, zoals een rechte, directe uitloop. De haakse adapter (10) kan het vermogen verminderen.

Installatie/ophangen

De pomp kan in het water geïnstalleerd of opgehangen worden. Om de pomp op te hangen en/of uit te trekken, kunt u het tot het leveringspakket behorende touw (12) gebruiken.

Het pompkanaal dient minstens de afmetingen van 40 x 40 x 50 cm te hebben, opdat de drij fschakelaar vrij kan bewegen.

Bevestig de nylonkabel (12) aan het trans-porthandvat (1).

Let erop, het apparaat in geen geval aan het netsnoer vast te houden of op te han-gen. Er bestaat gevaar voor een elektrische schok door beschadigde netsnoeren.

Let erop dat op de kanaalbodem na verloop van tij d vuil en zand zich kunnen ophopen, wat de pomp zou kunnen beschadigen.

Wij adviseren om de pomp op een tegel of rooster op te stellen. Bij een te lage waterspiegel kan het in het kanaal gesitueerde slij k snel indrogen en beletten dat de pomp start.

Kontroles voor ingebruikname

• Controleer de werking van de drij fschakelaar (zie „Bediening“).
• Kontroleer of de pomp op de schacht staat.
• Kontroleer of de persleiding is aangebracht zoals voorgeschreven.

• Kontroleer de toestand van het stopcontact (beveiligd minstens 6 A, Residual Current Device).

• Zorg ervoor dat er nooit vocht of water in het stopcontact kan komen. Er bestaat gevaar voor een elektrische schok.

• Het minimale waterpeil bij de inbedrijfstelling moet 50 mm bedragen.

Bediening

Netaansluiting

De door u aangekochte pomp is reeds van een randaardestekker voorzien. De helderwater dompelpomp is ontworpen voor aansluiting op een geaard stopcontact met aardlekschakelaar (Residual Current Device) met 230 V \~ 50 Hz.

Neem het apparaat pas na inachtneming van alle voorgaande punten in gebruik.

In- en uitschakelen

1. Steek de netstekker in de contactdoos. De pomp start onmiddellij k.
   De pomp start meteen op, wanneer de vlotterschakelaar zich in de juiste positie bevindt (zie "Automatische werking" en "Handmatige werking").
2. Om uit te schakelen, trekt u de stekker uit de contactdoos. De pomp schakelt uit.

Bij een te gering waterpeil schakelt de drij fschakelaar de pomp automatisch uit.

Houd toezicht op het apparaat tijdens de werking om het drooglo-

pen van de helderwaterdompomp tijdig te detecteren en schade te voorkomen.

In de automatische modus schakelt de drij fschakelaar (5) de pomp automatisch respectievelij k in en uit.

Bij een stationaire installatie moet de werking van de drij fschakelaar (5) regelmatig (ten laatste telkens na drie maanden) gecontroleerd worden.

Het in- en uitschakelpunt van de vlotterschakelaar (5) kan in 3 standen worden ingesteld, zie afbeelding A Geleiding vlotterschakelaar (8).

Varieer het in- resp. uitschakelpunt door:

- de positie van de hoogteregeling vlotterschakelaar (6) aan de geleiding vlotterschakelaar (8) regelen.

1. Druk op de hoogteverstelling van de vlotterschakelaar (6) op de vlotterschakelaargeleider (8) in en breng deze in de gewenste stand.

2. Laat de hoogteverstelling van de vlotterschakelaar (6) weer los. De hoogteverstelling van de vlotterschakelaar (6) klikt vast in de vlotterschakelaargeleider (8).

- De lengte van de vlotterschakelaarkabel (7) te variëren. Schuif/trek daartoe de kabel (7) door het oog aan de borgclip (6).

Controleer de drij fschakelaar (5):

- Hij moet zodanig gepositioneerd zijn, dat hij vrij op en neer kan gaan. De schakelpunthoogte „Aan“ en de schakelpunthoogte „Uit“ moeten gemakkelijk bereikt kunnen worden.

U kan dit kontroleren door de pomp in een met water gevuld vat te zetten

en de drij fschakelaar (6) met de hand voorzichtig op te tillen en vervolgens weer te laten zakken. Zo kan u zien of de pomp aan- resp. uitschakelt.

• Let erop dat de afstand tussen de vlotterschakelaar (5) en de hoogteregeling vlotterschakelaar (6) niet te klein is. Bij te kleine afstand wordt de foutloze werking niet gewaarborgd.
• Let erop dat bij het instellen van de drij fschakelaar (5) deze niet de bodem raakt bij het uitschakelen van de pomp.

Er bestaat gevaar op drooglopen als de vlotterschakelaar-kabel (7) te lang gekozen wordt, vooral als de hoogteregeling vlotterschakelaar (6) niet gemonteerd is (zie „Inbedrij fstelling”).

Handmatige werking / vlakke afzuiging

Let op: Vermij d het drooglo- pen van de pomp! Gevaar voor oververhitting!

Een oververhitte pomp mag niet worden aangeraakt! Er bestaat een risico op brandwonden!

In de handmatige modus schakelt de pomp niet automatisch uit omdat de drij fschake- laar (5) overbrugd is.

De vlotterschakelaar (5) moet hiertoe verticaal naar boven op de pomp geplaatst worden.

Schuif de hoogteregeling vlotterschakelaar (6) over de geleiding vlotterschakelaar (8) naast de draaghendel (1).

Trek de vlotterschakelaar-kabel (7) door de hoogteregeling vlotterschakelaar (6) tot de vlotterschakelaar (5) zich verticaal boven

de hoogteregeling (6) bevindt. Zie afbeelding C.

Observeer de pomp in de handmatige modus voortdurend. Schakel de pomp onmiddellij k uit (netstekker uittrekken) wanneer er geen water meer gepompt wordt. Het gevaar voor beschadigingen bestaat als de pomp droogloopt.

Onderhoud en Reiniging

Voor een lange levensduur adviseren wij u regelmatige kontroles en onderhoudsbeurten door te voeren.

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door ons servicecenter doorvoeren. Maak uitsluitend gebruik van originele onderdelen. Gevaar voor verwondingen!

Voor begin van de onderhoudswerkzaamheden de stekker uittrekken. Door beweegbare onderdelen bestaat er gevaar voor een elektrische schok of voor verwondingen.

Algemene reinigings- en onderhouds- werkzaamheden

• Indien de pomp veel getransporteerd wordt, moet de pomp na elk gebruik met schoon, helder water worden gereinigd.
• Bij stationaire installatie moet de werking van de drij fschakelaar (5) regelmatig (minstens elke drie maanden) gekontroleerd worden.
• Pluisjes en vezelachtige deeltjes die zich eventueel in de pompbehuizing (3) hebben

vastgezet met een waterstraal verwij deren.

• Afzettingen op de drij fschakelaar (5) met schoon water reinigen.
• De schacht regelmatig van modder ontdoen (minstens elke drie maanden) en ook de schachtwanden reinigen.
• Verontreinigingen aan de onderzij de van de pomp kunnen met schoon water worden weggespoten.

Alle daarbuiten ressorterende maatregelen, in het bij zonder het openen van de pomp, dienen door een vakkundig geschoolde elektricien uitgevoerd te worden. Gelieve in geval van een reparatie altijd tot het servicecenter te richten.

B Opslag

• Reinig de pomp vóór de opslag.
• Bewaar de pomp droog en vorstbestendig en buiten de reikwij dte van kinderen.
• Als u de pomp tij dens een langere periode niet gebruikt hebt, moet ze na het laatste gebruik en vóór een nieuw gebruik grondig gereinigd worden. Ten gevolge van aanslag en residu kan het anders tot startmoeilij kheden komen.
• Leg het netsnoer (2) in een ring. Hang het netsnoer (2) om de vlotterschakelaar (5) die in de vlotterschakelaargeleiding (8) hangt, zie afbeelding B.

Afvalverwerking/milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Apparaten horen niet bij het huis- vuil.

Richtlijn 2012/19/EU betreffende afge- dankte elektrische en elektronische appa- ratuur: Consumenten zijn wettelijk verplicht elektrische en elektronische apparatuur aan het eind van de levensduur op milieuvrien- delijke wijze te recyclen. Op die manier wordt milieuvriendelijke en grondstofbespa- rende recycling gewaarborgd.

Afhankelijk van de implementatie in de nationale wetgeving heeft u de volgende mogelijkheden:

• breng ze terug naar een verkooppunt,
• breng ze naar een offi cieel verzamelpunt,
• stuur ze terug naar de fabrikant/distributeur.

Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Garantie

Geachte cliënte, geachte klant, U krij gt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelij ke rechten. Deze wettelij ke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermij n begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie jaar het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelij k kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelij ke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellij k na het uitpakken gemeld worden. Na het verstrij ken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geproduceerd en vóór afl evering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zijn en daarom als aan slij tage onderhevige onderdelen beschouwd kunnen worden (b.v. terugstroomklep, afdichtring) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afge-

raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelij k vermedente worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.

Er wordt geen garantie gegeven indien de pomp wordt gebruikt voor het afvoeren van zanderig water of agressieve vloeistoffen, gebruik van geweld of onvoldoende en ondeskundig onderhoud waardoor dichtingen, scheprad, motor of andere onderdelen beschadigd kunnen raken. Ook waterdompelpompen zijn niet geschikt voor het afvoeren van schurende materialen (zand, stenen).

Let op: Dompelpompen zijn drainagepompen. Een dompelpomp is ontworpen om binnen zijn prestatieklasse zo snel mogelijk een bepaalde hoeveelheid water te leveren of weg te pompen. Dompelpompen zijn niet geschikt als irrigatiepompen (bijv. voor het besproeien van de tuin) of als continu lopende pompen (bijv. voor beekjes of vijverfonteinen). In geval van verkeerd gebruik vervalt de aanspraak op garantie.

Controleer regelmatig de werking van de vlotterschakelaar. Het niet in acht nemen of drooglopen van de pomp maakt garantie- en aansprakelijkheidsclaims ongeldig.

De aanspraak op garantie vervalt ook bij gebruik van de helderwater-dompelpomp zonder grondplaat of bij beschadiging door vasthouden of ophangen aan het netsnoer. De pompen mogen niet drooglo-pen of aan vorst worden blootgesteld.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwij zingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het identifi catienummer (IAN 420143_2204) als bewij s van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krij gt dan bij komende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermij den, maakt u onvoorwaardelij k uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij ze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij -geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefi liaal laten doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwij zing op het defect naar ons servicefi liaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswij ze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland Tel.: [phone]

E-Mail: [e-mail]

IAN 420143_2204

BE Service België

Tel.: [phone]

E-Mail: [e-mail]

IAN 420143_2204

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Reserveonderdelen en accessoires verkrij gt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 59).

Pos. Gebruiksaanvij	Benaming zing	Bestel-
A 10/9	Hoekadapter + adapter met slangaansluiting		79300310
A 12	Nylonkabel		79300311

Foutopsporing

Storingen Oorzaken Hulp
Pomp start niet	geen stroom	stopkontakt, kabel, leiding, stekker kontroleren, eventueel reparatie door elektricien
	drij fschakelaar (5) kapot	drij fschakelaar in een steilere positie brengen
Pomp voert niet af	aanzuigrooster van het voetdeel verstopt	aanzuigrooster van het voetdeel met waterstraal reinigen (zie „Algemene reinigings- en onderhoudswerkzaamheden”)
	prestatievermogen van de pomp verminderd door sterk vervuilde en/of schurende watermengsels	pomp reinigen
Pomp schakelt niet uit	drij fschakelaar kan niet zakken pomp goed op de schacht zetten
Hoeveelheid afgevoerd water niet voldoende	aanzuigrooster van het voetdeel verstopt	aanzuigrooster van het voetdeel met waterstraal reinigen pomp reinigen (zie „Algemene reinigings- en onderhoudswerkzaamheden”)
	prestatievermogen van de pomp verminderd door sterk vervuilde en/of schurende watermengsels	pomp reinigen
Pomp na een korte looptij d af	motor schakelt de pomp bij te sterke waterverontreinigingen automatisch uit	stekker uittrekken en zowel pomp als schacht reinigen
	temperatuur van het water te hoog, motor schakelt automatisch uit	op een maximale temperatuur van 35°C letten!

Spis tresci

Wstep 61

Przeznaczenie 61

Opis ogólny 62

	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Schoon water-dompelpomp bouwserie PTPK 270 A1Serienummer 000001 - 042000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.10.2022	Christian FrankDocumentatiegelastigde

Vertaling van de originele CE-conformiteitsverklaring

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
