| Typ produktu | Ponorné čerpadlo čisté vody |
| Značka | Parkside |
| Model | PTPK 270 A1 |
| Napájení | 230 V~, 50 Hz |
| Výkon | 270 W |
| Maximální průtok | Cca 6800 l/h |
| Maximální dopravní výška | 5,5 m |
| Maximální hloubka ponoru | 5,5 m |
| Maximální teplota vody | 35 °C |
| Přípojka hadice | 1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm) |
| Přípustné nečistoty | Až do Ø 5 mm |
| Výška sepnutí (zapnuto) | Cca 454 mm |
| Výška vypnutí | Cca 234 mm |
| Délka napájecího kabelu | 10 m |
| Hmotnost (včetně příslušenství) | 3,4 kg |
| Třída ochrany | I |
| Stupeň krytí | IPX8 |
| Provoz | Automatický (plovákový spínač) a manuální |
| Ochrana motoru | Integrovaný tepelný jistič |
| Údržba | Čištění čistou vodou, pravidelná kontrola plováku |
| Bezpečnost | Před údržbou odpojit; používejte proudový chránič 30 mA |
| Doporučené použití | Čerpání čisté vody, vypouštění sklepů, jezírek |
| Záruka | 3 roky |
Často kladené otázky - PTPK 270 A1 PARKSIDE
Dotazy uživatelů ohledně PTPK 270 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vodní čerpadlo ve formátu PDF zdarma! Najděte svůj návod PTPK 270 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PTPK 270 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PTPK 270 A1 PARKSIDE
Ponorné čerpadlo na čistú vodu
Ponorné čerpadlo na čistou vodu
Překlad originálního provozního návodu
DK
Dykpumpe til rent vand
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

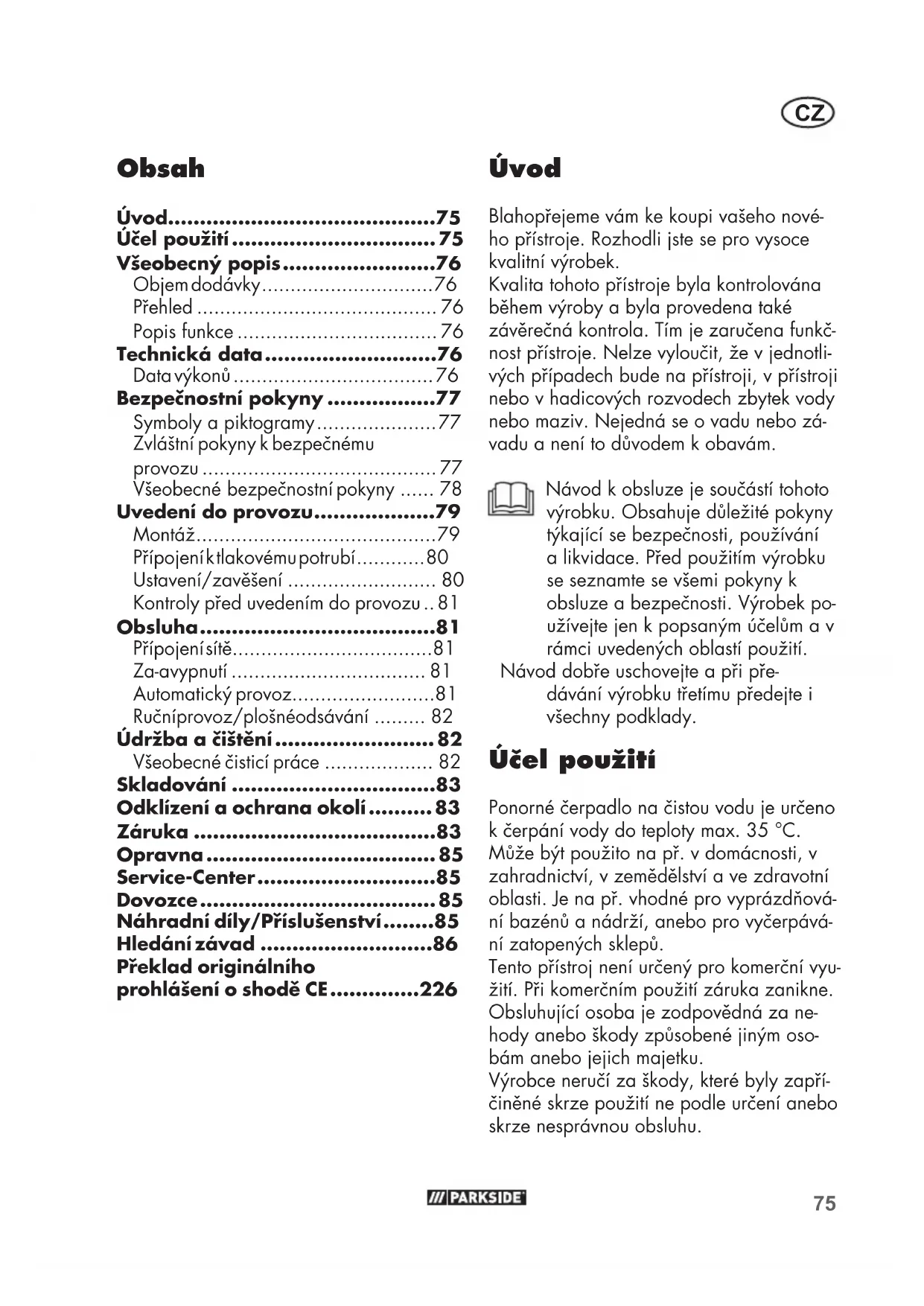

Všeobecný popis......76
Objem dodávky....76
Přehled 76
Popis funkce 76
Technická data....76
Data výkonů 76
Bezpečnostní pokyny .....77
Symboly a piktogramy....77
Zvláštní pokyny k bezpečnému
provozu 77
Všeobecné bezpečnostní pokyny ..... 78
Uvedení do provozu......79
Montáž....79
Přípojení ktlakovému potrubí......80
Ustavení/zavěšení 80
Kontroly před uvedením do provozu .. 81
Obsluha....81
Přípojení sítě....81
Za-avypnutí 81
Automatický provoz......81
Ručníprovoz/plošnéodsávání ..... 82
Údržba a čištění......82
Všeobecné čisticí práce 82
Skladování 83
Odklízení a ochrana okolí......83
Záruka 83
Opravna 85
Náhradní díly/Příslušenství......85
Hledání závad ......86
Překlad originálního
prohlášení o shodě CE......226
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Ponorné čerpadlo na čistou vodu je určeno k čerpání vody do teploty max. 35 °C.
Může být použito na př. v domácnosti, v zahradnictví, v zemědělství a ve zdravotní oblasti. Je na př. vhodné pro vyprázdňování bazénů a nádrží, anebo pro vyčerpávání zatopených sklepů.
Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.
Obsluhující osoba je zodpovědná za nehody anebo škody způsobené jiným osobám anebo jejich majetku.
Výrobce neručí za škody, které byly zapříčiněné skrze použití ne podle určení anebo skrze nesprávnou obsluhu.
CZ
Všeobecný popis
Obrázky najdete na přední výklopné straně.
Objem dodávky
Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.
- Ponorné čerpadlo na čistou vodu
- adaptér Quick Connect
- úhlový adaptér
- adaptér hadice
- Nylonové lanko 8 m
- Návod k obsluze
Pro připojení hadice viz kapitola „Připojení tlakového vedení“ potřebujete hadicovou sponu a pilu. Nástroj není součástí dodávky. Nástroj můžete zakoupit ve specializovaném obchodě.
Přehled
1 Prenášecí rukojet
2 Kabel pro přípojení sítě
3 Skřín čerpadla
4 Výstup čerpadla
5 Plovákový spínač
6 výškové nastavení plováku
7 Kabel plovákového spínače
8 vedení plovákového spínače
9 Adaptér s hadicovou přípojkou
10 Úhlový adaptér
11 adaptér Quick
12 nylonové lano 8m
Popis funkce
Čerpadlo je vybaveno plovákovým spínačem, který dle stavu vody čerpadlo automaticky zapíná a vypíná.
Při přetížení se čerpadlo díky vestavěnému ochrannému tepelnému spínači vypne. Po ochlazení se motor samočinně zase rozběhne.
Technická data
Ponorné čerpadlo na čistou vodu PTPK 270 A1
Jmenovité vstupní napětí (U)....230 V\~, 50 Hz Příkon (P)....270 W
Maximální dopravní množství (Qmax)......cca. 6800 l/h Maximální dopravní výška (Hmax) ...5,5 m Maximální ponorná hloubka ......5,5 m Max. teplota vody (Tmax) ......35 °C Přípoj hadice....½", ¾", 1", 1 ½' (13 mm,19 mm, 25 mm, 38 mm)
Připojení pro kohoutek s vnitřním závitem do úhlového adaptéru...G 1 ½" (44,9 mm) do hadicového adaptéru...G 1" (33,3 mm)
Maximální zrnění....Ø 5 mm Výška spínacího bodu „Zap“. cca 454 mm Výška spínacího bodu „Vyp“. cca 234 mm Délka síťového kabelu....10 m
Hmotnost (vč. příslušenství)....3,4 kg Ochranná třída......1 Druh ochrany......IPX8

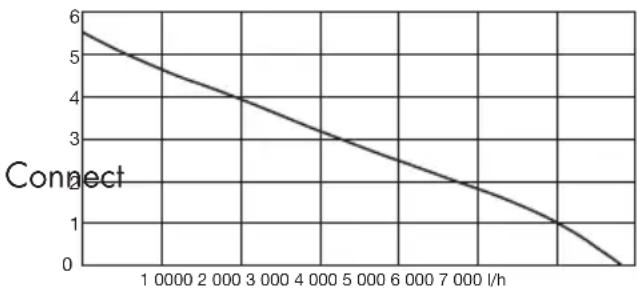

Data výkonů
Měření dat maximálního výkonu probíhá za optimálních podmínek při rovnějším, přímějším výstupu. Úhlový adaptér a závěrka zpětného toku mohou výkon redukovat.
Bezpečnostní pokyny
- Přístroje mohou používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a rozumí souvisejícím nebezpečím.
- Tento přístroj nesmí používat děti. Čištění a údržbu nesmí provádět děti.
- Před montáží, demontáží nebo čištěním vždy odpojte přístroj od napájení proudem.
Symboly a piktogramy
Obrázkové znaky na čerpadle
Pozor!
Není vhodné pro vodu s vysokým obsahem písku.
Čtěte a dbejte na příslušný návod k obsluze prístroje!
Pozor! Při poškození anebo přeseknutí síťového kabelu ihned vytáhněte zástrčku ze síťové zásuvky.
Maximální ponorná hloubka
Elektrické přístroje nepatří do domácího odpadu
Symboly v návodu
Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.
Označení nebezpečí s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.
Příkazové značky s údaji pro prevenci škod.
Vytáhněte síťovou zástrčku ze zásuvky!
Informační značky s informacemi pro lepší zacházení s nástrojem.
Zvláštní pokyny k bezpečnému provozu
- Nachází-li se osoby ve vodě, pak se tento přístroj nesmí používat. Hrozí nebezpečí poranění elektrickým proudem.
- Připojte toto zařízení pouze na zástrčku s ochranným vypínačem proti chybovému proudu (Residual Current Device) s reziduálním proudem ne větším, než 30 mA; jištění pojistkou alespoň 6 ampér.
- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifi kovanou osobou nahrazené, aby se vyvarovalo ohrožením.
- K znečištění kapaliny mohlo dojít kvůli vytečení maziv.
- Viz další pokyny v kapitole „Udržba a čistění“.
Všeobecné bezpečnostní pokyny
Tato kapitola pojednává o základních bezpečnostních předpisech při práci s ponorným čerpadlem.
Práce s tímto zařízením:
Pozor: Takto zabráníte nehodám a poraněním:
- Osoby, které nejsou obeznámeny s návodem k použití, nesmí toto zařízení používat. Na základě příslušných ustanovení může být stanoven minimální věk obslužného personálu.
- Noste pevnou obuv pro ochranu před úderem elektrickým proudem.
- Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu. Hrozí nebezpečí úrazu!
- Nepoužívejte toto zařízení v blízkosti zápalných tekutin anebo plynů. Při nedbání na toto, existuje nebezpečí požáru anebo exploze.
- Přeprávování agresivních, abrazivních (působících jako smirek), leptavých, hořlavých (např. pohonné hmoty pro motory) anebo výbušných tekutin, slane vody, čisticích prostředků a potravin, není povolené. Teplota přepravovaných tekutin nesmí překročit 35 °C.
- Uložte toto zařízení na suchém místě a mimo dosahu dětí.
Pozor! Takto zabráníte ško- dám na zařízení a případně
škodám na osobách, které z těchto škod vyplývají:
- Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.
- Během provozu prístroj sledujte, abyste včas zjistili, že čerpadlo běží nasucho. Kontrolujte pravidelně funkci plovákového spínače (viz kapitolu „Uvedení do provozu“). Při nedbání na toto zanikají nároky na záruku a na ručení.
- Čerpadlo není určeno pro nepřetržitý provoz (např. pro vodní toky do zahradního jezírka). Kontrolujte toto zařízení pravidelně ohledně jeho bezvadné funkce.
- Dbejte na to, že se v tomto zařízení používají maziva, která za jistých okolností mohou skrze vytečení způsobit poškození anebo pošpinění. Nepožívejte toto čerpadlo v zahradních jezírkách s rybama anebo se vzácnými rostlinami.
- Nenoste anebo neupevňujte toto zařízení za kabel anebo za tlakové vedení.
- Chraňte toto zařízení před mrazem a před chodem nasucho.
- Používejte pouze originální příslušenství a neprovádějte žadné přestavby na tomto zarízení.
- Přečtěte prosím k tématu „Udržba a čištění“ pokyny v návodu k použití. Všechna další opatření mimo tento rámec, obzvlášť ote-
vření tohoto zařízení, je třeba nechat vykonat elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.
Elektrická bezpečnost:
Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:
- Při provozu tohoto zařízení, musí být po jeho postavení síťová zástrčka volně přístupná.
- Před uvedením svého nového čerpadla do provozu jej v přípa-dě nejistoty nechte zkontrolovat odborníkem:
- uzemnění, nulování, chybný proud musí vyhovovat bezpečnostním předpisům podniků zásobujících elektrickou energií a musí bezvadně fungovat, - ochranu elektrických zástrčkových spojení před mokrem.
- Že při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti bezpečné proti zaplavení.
- Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.
- Provedte elektrická instalace v souladu s vnitrostátními předpisy.
-
Kontrolujte před každým použitím toto zařízení, kabel, a zástrčku ohledně poškození. Defektní kabely se nesmí opravovat, nýbrž se musí vyměnit za nové. Poškození vašeho přístroje nechte odstranit autorizovaným odborníkem.
-
Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
- Nenoste anebo neupevňujte toto zařízení pomocí kabelu.
- Používejte pouze prodlužovací kabely, které jsou chráněné proti stříkající vodě a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben pred použitím. Zkontrolujte kabel ohledně poškození.
- Před prováděním jakékoli práce na prístroji, v případě netesností ve vodním systému, během pracovních přestávek a při nepoužívání vytáhněte síťovou zástrčku ze zásuvky.
- Přípojná sítová vedení nesmí mít menší průřez, než vedení s pryžovým plástěm s označením H05RN-F. Délka kabelu musí být 10 m. Průřez licny prodlužovacího kabelu musí být minimálně 2,5 mm².
- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifi kovanou osobou nahrazené, aby se vyvarovalo ohrožením.
Uvedení do provozu
Montáz
① Přišroubování adaptéru
- Našroubujte úhlový adaptér (10) na výstup čerpadla (4).
- Stiskněte červené odjišťovací tlačítko na adaptéru Quick Connect (11) a zasuňte úhlový adaptér (11) do úhlového adaptéru (10).
CZ
- Uvolněte červené odjišťovací tlačítko.
- Našroubujte adaptér hadice (9) na adaptér Quick Connect (11).
② Přišroubování adaptéru
- Našroubujte adaptér Quick Connect (11) na výstup čerpadla (4).
- Stiskněte červené odjišťovací tlačítko na adaptéru Quick Connect (11) a zasuňte úhlový adaptér (10) do adaptéru Quick Connect (11).
- Červené odjišťovací tlačítko pustte.
- Našroubujte adaptér hadice (9) na úhlový adaptér (10).
Montáž výškového přestavení plovákového spínače
- Posuňte výškové přestavení plovákového spínače (6) pomocí vedení plovákového spínače (8) vedle rukojetě pro přenášení (1).
B
Přípojení k tlakovému potrubí
Instalace ponorného motorového čerpadla se provede budto
- s pevným potrubím anebo
-
s pružnou hadicí
-
Při použití hadice 12 " navlečte tuto na hadicovou přípojku čerpadla a případně ji připevněte pomocí hadicové spony.
- Při použití hadice 34 ", 1" anebo 112 " odstřihněte vždy část přípojky nacházející se nad danou úrovní a navlečte pak hadicu na odpovídající přípojku (upevnění s hadicovou sponou).
-
Pro použití kohoutku s vnitřním závitem (G 1") pro připojení externích hadicových přípojných systémů odřežte horní tři přípojky přímo nad závitem potrubí G 1".
-
Zapojte kohoutek s vnitřním závitem (G 1 12 ") přímo do úhlového adaptéru (10).
- Zapojte kohoutek s vnitřním závitem (G 1 12 ") přímo do adaptéru Quick Connect (11).
Měření dat maximálního výkonu probíhá za optimálních podmínek při rovnějším, přímějším výstupu. Úhlový adaptér (10) může snížit výkon.
D
Ustavení/zavěšení
i
Čerpadlo můžete do vody ustavit nebo zavěsit.
K zavěšení a vytažení čerpadla můžete použít lano (12), které je součástí dodávky.
Šachta čerpadla by měla mít rozměry nejméně 40 x 40 x 50 cm, aby se plovákový spínač mohl volně pohybovat.
Nylonové lanko (12) upevněte na držadlo (1).
4
Dbejte na to, aby se toto zařízení v žádném případě nedrželo anebo nezavěšovalo za síťový kabel. Existuje nebezpečí elektrického úderu skrze poškozený síťový kabel. Hrozí nebezpečí úrazu!
!
Dbejte na to, že se během času může na dně šachty nashromáždit špína a písek, který by mohl čerpadlo poškodit. Čerpadlo doporučujeme umístit na cihlu nebo na mřížkový rošt. Při příliš nízké hladině vody může bahno nacházející se v šachtě rychle zaschnout a bránit čerpadlu v najíždění.
Kontroly před uvedením do provozu
- Zkontrolujte funkci plovákového vypínače (viz kap. „Obsluha“).
- Zkontrolujte, zda čerpadlo stojí pevně na dně šachty.
- Zkontrolujte, zda tlakové potrubí bylo řádně namontováno.
- Zkontrolujte stav elektrické zásuvky a zda je dostatečně zajištěna pojistkou (nejméně 6A).
- Přesvědčte se, že do přípojky sítě se v žádném případě nedostane vlhkost anebo voda. Existuje nebezpečí elektrického úderu.
- Minimální hladina vody při uvedení do provozu musí být 50 mm.
Obsluha
Přípojení sítě
Vámi získané ponorné čerpadlo je již vybaveno zástrčkou s ochrannými kontakty. Přístroj je určen pro připojení do kontaktní ochranné zásuvky s ochranným zařízením proti nedostatečnému proudu (Residual Current Device) s 230 V\~, 50 Hz.
Do provozu uvedte tento prístroj až po respektování všech predcházejících bodů.
Za- a vypnutí
-
Zastrčte sítovou zástrčku do zásuvky. Čerpadlo se okamžitě rozběhne. Čerpadlo ihned naskočí, když se plovákový spínač nachází ve správné poloze (viz část „Automatický provoz“ a „Manuální provoz“).
-
Pro vypnutí vytáhněte zástrčku ze zá- suvky. Čerpadlo se vypne.
Pří příliš nízkém stavu vodní hladiny vypne plovákový spínač čerpadlo automaticky.
Během provozu přístroj sledujte, abyste včas zjistili, že ponorné černa čistou vodu běží na sucho, a aby o k poškození.
Automatický provoz
V automatickém režimu plovákový vypínač automaticky zapne nebo vypne čerpadlo
Při stacionární instalaci musíte funkci plovákového spínače (5) pravidelně kontrolovat (nejpozději každé tři měsíce).
Spínací bod zapnutí nebo vypnutí plovákového spínače (5) lze nastavit ve 3 zarážkách, viz obrázek A Vedení plovákového spínače (8).
Měňte bod spuštění resp. zastavení tím, že:
- polohu výškového přestavení plovákového spínače (6) přestavte na vedení plovákového spínače (8).
- Stiskněte přestavení výšky plovákového spínače (6) na vedení plovákového spínače (8) a uvedte ho do požadované polohy.
- Přestavení výšky plovákového spínače (6) opět pustte. Výškové přestavení plovákového spínače (6) zaklapne ve vedení plovákového spínače (8).
- změníte délku kabelu plovákového spínače (7). Za tím účelem zasuňte/protáhněte kabel (7) očky na objímce (6).
Zkontrolujte plovákový spínač (5):
- Musí být uveden do takové polohy, aby mohl volně stoupat a klesat. Výška spí-
CZ
nacího bodu „Zap“ a spínacího bodu „Vyp“ musí být snadno dosažitelná.
Kontrolujte toto tak, že čerpadlo postavíte do vodou naplněné nádoby a plovákový spínač rukou opatrně nadzvednete a pak opět spustíte. Při tom poznáte, zda se čerpadlo zapne, anebo vypne.
- Dbejte na to, aby vzdálenost mezi plovákovým spínačem (5) a výškovým přestavením plovákového spínače (6) nebyla příliš malá. V případě příliš malé vzdálenosti není zaručena bezchybná funkce.
- Při nastavování plovákového spínače dbejte na to, aby plovákový spínač se nedotkl země ještě před vypnutím čerpadla.
Hrozí nebezpečí chodu nasucho, pokud se vybere příliš dlouhý kabel pro plovákový spínač (7), zejména pokud výškové přestavení plovákového spínače (6) není namontováno (viz „Uvedení do provozu“).
Ruční provoz/plošné odsávání
Pozor: Zabraňte chodu čerpadla nasucho! Nebezpečí přehřátí! Přehřátého čerpadla se nedotýkejte! Hrozi nebezpečí popálení!
V ručním režimu čerpadlo automaticky nevypíná, protože je plovákový vypínač (5) přemostěný.
Plovákový spínač (5) je třeba za tím účelem umístit svisle nahoru na čerpadlo.
Posuňte výškové přestavení plovákového spínače (6) pomocí vedení plovákového spínače (8) vedle rukojetě pro prénášení (1). Protáhněte kabel plovákového spínače (7) výškovým přestavením plovákového spínače (6), dokud se plovákový spínač (5) nebude nacházet svisle nad výškovým přestavením (6). Viz obrázek C.
Čerpadlo v ručním režimu trvale sledujte. Jakmile je voda vyčerpána, okamžitě čerpadlo vypněte (odpojením síťové zástrčky). Při chodu čerpadlo nasucho hrozí nebezpečí poškození.
Údržba a čištění
Čistěte a udržujte Váš přístroj pravidelně. Tím se zachová jeho výkonnost a zajistí dlouhá životnost.
Práce, které nejsou v tom-to návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly.
Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.
Všeobecné čistici práce
- Nestacionárně instalované přístroje: Vyčistěte čerpadlo po každém použití čistou vodou.
- Stacionárně intalované přístroje: Pravidelně kontrolujte funkci plovákového spínače (5) (nejméně každé tři měsíce).
- Odstraňte chmýří a vláknité částice, které se případně usadily ve skříní čerpadla (3), vodním paprskem.
-
Odstraňte z plovákového spínače (5) usazeniny čistou vodou.
-
Ze dna šachty pravidelně odstraňujte bahno (nejméně každé 3 měsíce) a očistěte i stěny šachty.
- Nečistoty na spodní straně čerpadla lze odstříkat čistou vodou.
Veškerá další opatření, zejména otevření čerpadla, musí provést elektroodborník. V případě oprav se vždy obrácejte na naši servisní dílnu.
B Skladování
- Pred uskladněním čerpadlo vyčistěte.
- Čerpadlo uchovávejte na suchém a nezamrzajícím místě mimo dosah dětí.
- Nebudete-li čerpadlo po delší dobu používat, pak jej musíte po posledním a před opětovným použitím pořádně vyčistit. Jinak by kvůli usazeninám a zbytkům mohlo dojít k problémům při rozběhu.
- Smotejte do kruhu připojovací elektrický kabel (2). Připojovací elektrický kabel (2) zavěste kolem plovákového spínače (5), zavěšeného ve vedení plovákového spínače (8), viz obrázek B.
Odklízení a ochrana okolí
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické přístroje nepatří do domácího odpadu
Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Spotřebitelé jsou ze zákona povinni recyklovat elektrická a elektronická zařízení na konci jejich životnosti způsobem šetrným
k životnímu prostředí. Tímto způsobem je zajištěna recyklace šetrná k životnímu prostředí a šetřící zdroje.
Podle převodu do vnitrostátního práva můžete mít tyto možnosti:
- vrátit v prodejně,
- odevzdat na ofi ciálním sběrném místě,
- zaslat zpět výrobci/distributorovi.
Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.
Záruka
Vážení zákazníci,
Na tento prístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím
CZ
záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. závěrka zpětného toku, těsnicí kroužek), nebo poškození křehkých dílů (např. spínače). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Škody, které spadají pod přirozené opotřebení, přetížení anebo nesprávnou obsluhu, jsou ze záruky vyloučeny. Určité součásti, podléhající normálnímu opotřebení, jsou rovněž ze záruky vyloučeny. Záruka se zejména nepos-kytuje tehdy, dopravují-li se abrazivní materiály (písek, kameny) anebo agresivní kapaliny, dále při nedodržování návodu k obsluze anebo použití násíli, poněvadž v takových případech se poškodí těsnění, oběžné kolo, motor anebo i jiné díly.
Pozor:Ponorná čerpadla jsou odvodňovací čerpadla. Ponorné čerpadlo je konstruováno tak, aby co nejrychleji čerpalo nebo odčerpalo určitý objem vody v rámci své výkonové třídy. Ponorná čerpadla nejsou vhodná jako zavlažovací čerpadla (např. pro zavlažování zahrad) nebo jako čerpadla s trvalým chodem (např. pro potoky nebo fontány v jezírku). V případě nesprávného použití zaniká záruka.
Pravidelně kontrolujte funkci plovákového spínače. V případě nedodržení nebo chodu čerpadla nasucho zaniká nárok na záruku a odpovědnost.
Nárok na záruku zaniká také v případě, že ponorné čerpadlo na čistou vodu je používáno bez základové desky nebo v případě poškození způsobeného držením nebo zavěšením za připojovací elektrický kabel. Čerpadla nesmí běžet nasucho ani se nesmí vystavovat mrazu.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifi kační číslo (IAN 420143_2204).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,
přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, prístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.
Service-Center
Servis Česko
Tel.: 800 143 873
E-Mail: grizzly@lidl.cz
IAN 420143_2204
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
Náhradní díly/Příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop
Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 85).
Pol. Označení Č. artiklu. Návod k obsluze
A 10/9 Úhlový adaptér + adaptér s hadicovou přípojkou 79300310
A 12 Nylonové lanko 79300311
Hledání závad
| Problém Možná | příčina Odstranění závady | |
| Čerpadlo se ne-rozbíhá | Chybí síťové napětí | Kontrolovat zásuvku, kabel, vedení, zástrčku, příp. oprava elektroodbor-níkem |
| Plovákový spínač (5) ne-spíná | Plovákový spínač přesunout do vyšší polohy | |
| Čerpadlo nečerpá | Vstupní mřížka patice ucpa-ná. | Vstupní mřížku patice vyčistěte prou-dem vody (viz „Všeobecné čisticí práce“). |
| Výkon čerpadla snížen silným znečištěním anebo smirkující příměsi ve vodě | Čerpadlo vyčistit | |
| Čerpadlo nevy-píná | Plovákový spínač (5) nemů-že poklesnout | Čerpadlo správně ustavit na dně šachty |
| Nedostatečné do-pravní množství | Vstupní mřížka patice ucpaná. | Vstupní mřížku patice vyčistěte prou-dem vody (viz „Všeobecné čisticí práce“). |
| Výkon čerpadla snížen silně znečištěnými a smirkujícími příměsemi ve vodě | Čerpadlo vyčistit | |
| Čerpadlo vypíná po krátké době běhu po krátké době běhu | Ochrana motoru vypíná čer-padlo kvůlí příliš vysokému znečištění vody. | Vytáhnout síťovou zástrčku a vyčistit čerpadlo i šachtu. |
| Příliš vysoká teplota vody, ochrana motoru přístroj vypne. | Dbát na maximální teplotu vody 35 °C! |
Obsah
Úvod....87
Účel použitia 87
Všeobecný popis......88
Objem dodávky....88
Prehl'ad 88
Popis funkcie 88
Technické údaje......88
Výkonovéúdaje 88
Bezpečnostné pokyny .....89
Symboly a grafi cké znaky 89
Všeobecné bezpečnostné pokyny.....90
Uvedenie do chodu 92
Montážny návod....92
Údržba a čistenie .....94
Všeobecné čistiace práce....95
Uskladnenie....95
Servisná oprava ......97
Vybalte nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podla predpisov.
- Ponorné čerpadlo na čistú vodu
- Adaptér rýchleho pripojenia
- Uhlový adaptér
- Hadicový adaptér
- 8 m nylonové lano
- návod na obsluhu
6 Výškové prestavenie plavákového spínača
7 kábel plavákového spínača
Ponorné čerpadlo na čistú vodu PTPK 270 A1
Značky nebezpečenstva s údajmi k zabráne- niu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.
Všeobecné bezpečnostné pokyny
Práce s týmto zariadením:
Pozor: Takto zabránite nehodám a poraneniam:
Elektrická bezpečnost:
Pozor: takto sa vyhnete nehodám a poraneniam skrz elektrický úder:
- Zaskrutkujte uhlový adaptér (10) na výstup čerpadla (4).
- Stlačte červené uvolňovacie tlačidlo na adaptéri rýchleho pripojenia (11) a nasuňte adaptér rýchleho pripojenia (11) do uhlového adaptéra (10).
- Cervené uvolňovacie tlačidlo znova pustite.
- Naskrutkujte hadicový adaptér (9) na adaptér rýchleho pripojenia (11).
② Priskrutkovanie adaptéra
- Zaskrutkujte adaptér rýchleho pripojenia (11) na výstup čerpadla (4).
- Stlačte červené odblokovacie tlačidlo na adaptéri rýchleho pripojenia (11) a nasuňte uhlový adaptér (10) do adap-téra rýchleho pripojenia (11).
- Ćervené odblokovacie tlačidlo znova pustite.
- Naskrutkujte hadicový adaptér (9) na uhlový adaptér (10).
- Posúvajte výškové prestavenie plavákového spínača (6) po vedení plavákového spínača (8) vedl'á držiaka (1).
Zapínací, resp. vypínací bod zmeníte tak, že: - polohu výškového prestavenia plavá- kového spínača (6) nastavte na vedení plavákového spínača (8).
- Stlačte výškové prestavenie plavákového spínača (6) na vedení plavákového spínača (8) a dajte ho do želanej polohy.
SK
- Výškové prestavenie plavákového spínača (6) znova pustite. Výškové prestavenie plavákového spínača (6) zaskočí vo vedení plavákového spínača (8).
- zmeníte dlžku kábla plavákového spínača (7). Na tento účel zasuňte/vytiahnite kábel (7) cez oko na objímke (6).
- Pri nastavovaní dbajte na to, aby sa plavákový spínač (5) nedotkol dna pred vypnutím čerpadla.
Pozor: Zabráňte chodu čer- padla nasucho! Nebezpečen-
stvo prehriatia! Prehriateho čerpadla sa nesmiete dotýkat! Existuje nebezpečenstvo popálenia!
Posúvajte výškové prestavenie plavákového spínača (6) po vedení plavákového spínača (8) vedl’a držiaka (1).
Pred začatím akýchkol'vek prác na prístroji vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo
A Všeobecné čistiace práce
- Čerpadlo pred uskladnením vyčistite.
- Čerpadlo uskladnite v suchu a na mieste chránenom pred mrazom a mimo dosahu detí.
- Ak ste čerpadlo nepouživali dlhší čas, tak potom sa musí po poslednom po-
Pol. Označenie Č. Artiklu Návod na obsluhu
A 10/9 uhlové adapté + adaptér s hadicovou prípojkou 79300310
A 12 nylonové lano 79300311
Zistovanie závad
 |  | |
| Potvrzujeme tímto, žePonorné čerpadlo na čistou vodu konstrukční řady PTPK 270 A1Pořadové číslo 000001 - 042000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: | ||
| 2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU | ||
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: | ||
| EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018 | ||
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.10.2022 |  Christian FrankOsoba zplnomocněná k sesta-vení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
