PPTPS 1100 A1 - Vodní čerpadlo PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Ponorné čerpadlo pro znečištěnou vodu
Značka	Parkside
Model	PPTPS 1100 A1
Příkon	1100 W
Napájecí napětí	230 V~, 50 Hz
Maximální průtok	20 000 l/h
Maximální dopravní výška	9 m
Maximální tlak	0,9 bar
Maximální hloubka ponoření	7 m
Maximální teplota vody	35 °C
Maximální velikost nečistot	35 mm
Minimální výška vody na sání	Přibližně 95 mm
Připojení hadice	1", 1¼", 25 mm, 33 mm
Délka kabelu	10 m (H05RN-F3G 0,75 mm²)
Hmotnost (včetně příslušenství)	5,9 kg
Třída ochrany	I
Stupeň krytí	IPX8
Materiál skříně	Nerezová ocel
Způsob provozu	Automatický (výškové čidlo) nebo manuální
Nastavitelné výšky aktivace	Přibližně 95 mm, 137 mm, 185 mm
Ochrana motoru	Tepelný jistič
Údržba a čištění	Po použití opláchněte čistou vodou; pravidelně čistěte patku; před údržbou odpojte.
Bezpečnost	Používejte s proudovým chráničem ≤30 mA; nepoužívejte, pokud jsou ve vodě osoby; před údržbou odpojte.
Náhradní díly a opravitelnost	Sada připojení (ref. 91110180) a nylonové lano (ref. 91110181) k dispozici; opravy provádí servis.
Záruka	5 let (Francie a Belgie)

Často kladené otázky - PPTPS 1100 A1 PARKSIDE

Jaký je výkon čerpadla Parkside PPTPS 1100 A1?

Příkon je 1100 W při napětí 230 V~, 50 Hz.

Jaký je maximální průtok tohoto čerpadla?

Maximální průtok je 20 000 l/h (bez příslušenství). S úhlovým adaptérem se výkon snižuje.

Mohu čerpadlo použít pro vodu obsahující písek?

Ne, čerpadlo není vhodné pro vodu s velkým obsahem písku (viz varovný symbol). Používejte jej pouze pro čistou nebo odpadní vodu s částicemi do 35 mm.

Jaká je maximální teplota čerpané vody?

Teplota vody nesmí překročit 35 °C. Vyšší teplota může spustit tepelnou ochranu motoru.

Jak nastavit výšku automatické aktivace?

Stiskněte tlačítko (3) pro přepínání mezi třemi výškami: přibližně 95 mm, 137 mm a 185 mm. LED diody indikují zvolenou výšku.

Co dělat, když čerpadlo nenastartuje?

Nejprve zkontrolujte napájení (zásuvka, kabel, prodlužovací kabel). Ujistěte se, že hladina vody odpovídá nastavené výšce aktivace. Pokud problém přetrvává, může být vadné čidlo: kontaktujte zákaznický servis.

Jak vyčistit čerpadlo po použití?

Před čištěním vždy odpojte čerpadlo. Opláchněte jej čistou vodou, zejména sací patku, abyste odstranili zbytky. Pravidelně čistěte nádrž, aby se zabránilo hromadění bahna.

Mohu čerpadlo používat nepřetržitě?

Ne, čerpadlo není určeno k nepřetržitému provozu (např. v jezírku nebo toku). Používejte jej přerušovaně a sledujte jeho provoz.

Jaké příslušenství je dodáváno s čerpadlem?

Dodávka zahrnuje: čerpadlo, adaptér Quick-Connect, úhlový adaptér, redukční spojku, 8 m nylonového lana a návod k obsluze. Svorky a pila nejsou součástí dodávky.

Kde najít náhradní díly?

Náhradní díly, jako sada připojení (ref. 91110180) nebo lano (ref. 91110181), jsou k dispozici na webu www.grizzlytools.shop nebo prostřednictvím zákaznického servisu (tel. [phone] pro Francii).

NÁVOD K OBSLUZE PPTPS 1100 A1 PARKSIDE

Ponorné čerpadlo na znečistěnou vodu

Překlad originálního provozního návodu

HU

Ponorné čerpadlo na znečistenú vodu

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

k bezpečnému provozu......103

Účel použití......104

Všeobecný popis......104

Objem dodávky....104

Popis funkce 104

Přehled 105

Technická data....105

Data výkonů 105

Bezpečnostní pokyny ......105

Symboly v návodu....105

Obrázkovéznakynačerpadle .....105

Všeobecné bezpečnostní pokyny ....106

Uvedení do provozu......108

Kontrolypředuvedením

do provozu ....108

Postavení/zavěšení 108

Připojení na síť......108

Připojenírozvodů 108

Zapnutí a vypnutí....109

Automatický provoz....109

Ručníprovoz 109

Údržba/čištění/skladování.....110

Všeobecnéčisticípráce .....110

Čištění patky čerpadla....110

Skladování....110

Odklízení a ochrana okolí......110

Záruka 111

Opravna....112

Náhradní díly/Příslušenství.....113

Hledání závad ......113

Překlad originálního

prohlášení o shodě CE......206

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti.

Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Zvláštní pokyny k bezpečnému provozu

- Nachází-li se osoby ve vodě, pak se tento přístroj nesmí používat. Hrozí nebezpečí poranění elektrickým proudem.

- Připojte toto zařízení pouze na zástrčku s ochranným vypínačem proti chybovému proudu RCD (Residual Current Device) s reziduálním proudem ne větším, než 30 mA; jištění pojistkou alespoň 6 ampér.

- Dojde-li k poškození síťového přívodu tohoto přístroje, musí jej vyměnit výrobce nebo jeho zákaznický servis či podobně kvalifikovaná osoba, aby se předešlo rizikům.

CZ

• Spotřebič nesmí používat děti. Osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi mohou tento přístroj používat, když jsou pod dozorem jiné osoby, nebo když byli proškoleni o bezpečném použití přístroje a rozumí nebezpečím souvisejícím s jeho použitím.
• Před montáží, demontáží nebo čištěním vždy odpojte přístroj od napájení.
• Cištění ani uživatelskou údržbu nesmí provádět děti.
  • S přístrojem si nesmí hrát děti.
• Přístroj se nesmí používat v polohách vyšších než 2000 m.
• K znečištení kapaliny mohlo dojít kvůli vytečení maziv.
• Viz další pokyny v kapitole „Udržba a čištení“.

Účel použití

Ponorné čerpadlo je odvodňovací čerpadlo a je určené pro přečerpávání vody a znečištěné vody (max. velikost částic 35 mm) až po teplotu max. 35 °C.

Je vhodné např. pro přečerpávání a vyčerpávání jímek a nádrží, k vyčerpávání vody ze zatopených sklepů a k odběru vody ze studní a šachet.

Tento přístroj není vhodný ke komerčnímu využívání. Při používání ke komerčním účelům záruka zaniká. Každé jiné použití, které v tomto návodu není výslovně připuštěné může vést ke škodám na tomto zařízení a může pro uživatele představovat vážné nebezpečí.

Čerpadlo není určeno pro nepřetržitý provoz, za který nepřebíráme žádnou záruku. Obsluhující osoba je zodpovědná za nehody anebo škody způsobené jiným osobám anebo jejich majetku.

Výrobce neručí za škody, které byly zapříčiněné skrze použití ne podle určení anebo skrze nesprávnou obsluhu.

Všeobecný popis

Zobrazení nejdůležitějších funkčních dílů najdete na rozkládací straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní. Obalový materiál rádně zlikvidujte.

• Ponorné cerpadlo na znecistenou vodu
• Adaptér Quick Connect
• Úhlový adaptér
• Redukční tvarovka
• 8 m nylonové tažné lanko
• Návod k obsluze

Pro připojení hadice potřebujete hadicovou sponu a pilu, viz kapitola

„Připojení a vedení“. Nástroj není součástí dodávky.

Popis funkce

Toto kalové čerpadlo má plášť z ušlechtilé oceli, stabilní přísavkovou nohu a nerezový motorový hřídel. Ponorné čerpadlo na znečištěnou vodu je vybaveno zapínacím a vypínacím čidlem výšky hladiny, které automaticky zapne nebo vypne čerpadlo v závislosti na výšce hladiny vody. Tepelný ochranný spínač chrání motor před přetížením. Funkci obslužních dílů si prosím zjistěte z následujících popisů.

Přehled

1 Rukojeť
2 sítový připojovací kabel
3 tlačítko
4 zapínací a vypínací čidlo výšky hladiny (není viditelný)
5 Stojanová noha 6 Výstup čerpadla

7 Pouzdro čerpadla

8 Adaptér Quick Connect

8a Odblokovací tlačítko na adaptéru

9	Quick Connectúhlový	adaptér
	Quick Connect
10	Redukční	tvarovka
11	8 m	nylonové

B 4.1 Výška hladiny pro zapnutí cca 95 mm

B 4.2 Výška hladiny pro zapnutí cca 137 mm

B 4.3 Výška hladiny pro zapnutí cca 185 mm

Technická data

Ponorné cerpadlo na znecistenou vodu ... PPTPS 1100 A1

Jmenovité napětí (U) .....230 V\~, 50 Hz Jmenovitý výkon (P) (příkon) ..... 1100 W

Maximální dopravní množství (Qmax)......20000 l/h

Maximální tlak....0,9 bar

Maximální dopravní výška (Hmax) ..... 9 m

Maximální ponorná hloubka ...... 7 m

Max. teplota vody (Tmax) ..... 35 °C

Přípoj hadice .... 1", 1¼ "(25 mm, 33 mm)

Maximální zrnění....35 mm

Minimální hladina vody při nasávání......cca 95 mm

Délka síťového kabelu....10 m (H05RN-F3G 0,75mm²)

Hmotnost (vč. příslušenství) ..... 5,9 kg Ochranná třída..... I Druh ochrany ..... IPX8

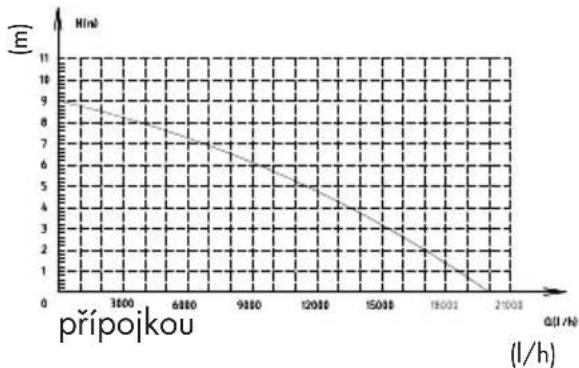

Data výkonů

Měření maximálních výkonových dat se tažné provádní krovným, přímým výstupem. Úhlový adaptér snižuje výkon.

Bezpečnostní pokyny

Tento odstavec pojednává o základních bezpečnostních předpi-sech při práci s tímto zařízením.

Symboly v návodu

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Vytáhněte síťovou zástrčku.

Informační značky s informacemi pro lepší zacházení s nástrojem.

CZ

Obrázkové znaky na čerpadle

Pozor! Není vhodné pro vodu s vysokým obsahem písku.

Před zahájením práce se dobře seznamte se všemi ovládacími elementy, zejména s funkcemi a činnosti. Informujte se případně u odborníka. Čtěte a dbejte na příslušný návod k obsluze přístroje!

Pozor! Při poškození anebo přeseknutí sítóvého kabelu ihned vytáhněte zástrčku ze sítóvé zásuvky.

Maximální provozní hloubka ponoru

D

Ovládací panel výšky hladiny pro zapnutí

Elektrické přístroje nepatří do domácího odpadu

Všeobecné bezpečnostní pokyny

Práce s tímto zařízením:

Pozor: Takto zabráníte nehodám a poraněním:

- Osoby, které nejsou obeznámeny s návodem k použití, nesmí toto zařízení používat. Na základě příslušných ustanovení může být stanoven minimální věk obslužného personálu.

• Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu. Hrozí nebezpečí úrazu!
• Nepoužívejte toto zařízení v blízkosti zapalných tekutin anebo plynů. Při nedbání na toto, existuje nebezpečí požáru anebo exploze.
• Uložte toto zařízení na suchém místě a mimo dosahu dětí.

Pozor! Takto zabráníte škodám na zařízení a případně škodám na osobách, které z těchto škod vyplývají:

- Přepravování agresivních, abrazivních/působicích jako smirek (např. voda na vyplachování písku), leptavých, hořlavých (např. pohonné hmoty pro motory) anebo výbušných tekutin, slané vody, čisticích prostředků a potravin, není povolené. Teplota přepravovaných tekutin nesmí překročit 35 °C. Nedodržení může vést k poškození přístroje a představovat nebezpečí pro uživatele.

• Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.

• Dohlížejte na toto zařízení během jeho provozu, aby se zavčasu spoznalo automatické vypnutí anebo běh čerpadla nasucho. Při nedbání na toto zanikají nároky na záruku a na ručení.

• Dbejte prosím na to, že čerpadlo není vhodné pro trvalý provoz (např. pro vodné toky v zahradních jezírkách). Kontrolujte toto zařízení pravidelně ohledně jeho bezvadné funkce.

• Dbejte na to, že se v tomto zařízení používají maziva, která za jistých okolností mohou skrze vytečení způsobit poškození anebo pošpinění. Nepožívejte toto čerpadlo v zahradních jezírkách s rybama anebo se vzácnými rostlinami.
• Nenoste anebo neupevňujte toto zařízení za kabel anebo za tlakové vedení.
• Chraňte toto zařízení před mrazem a před chodem nasucho.
• Používejte pouze originální příslušenství a neprovádějte žádné přestavby na tomto zařízení.
• Přečtěte prosím k tématu „Udržba/čištění/skladování“ pokyny v návodu k použití. Všechna další opatření mimo tento rámec, obzvlášť otevření tohoto zařízení, je třeba nechat vykonat elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.

Elektrická bezpečnost:

Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:

• Při provozu tohoto zařízení, musí být po jeho postavení síťová zástrčka volně přístupná.
• Před uvedením svého nového čerpadla do provozu jej v případě nejistoty nechte zkont-

rolovat odborníkem: - zemnění, vybavení nulovým vodičem, dále pak to, že zapojení s ochranným vypínačem proti chybovému proudu musí vyhovovat bezpečnostním předpisům podniků zásobujících elektrickou energií a musí bezvadně fungovat, - ochranu elektrických zástrčkových spojení před mokrem.

- Pokud hroží nebezpečí zaplavení, umístěte zásuvkové spoje do oblasti chráněné proti zaplavení. Hrozí nebezpečí poranění elektrickým proudem.

- Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.

- Dojde-li k poškození síťového přívodu tohoto přístroje, musí jej vyměnit výrobce nebo jeho zakaznická služba či podobně kvalifikovaná osoba, aby se předešlo nebezpečím.

- Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

- Nenoste anebo neupevňujte toto zařízení pomocí kabelu.

- Používejte pouze prodlužovací kabely, které jsou chráněné proti stříkající vodě a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben před použitím. Zkontrolujte kabel ohledně poškození.

- Před prováděním jakékoli práce na prístroji, v případě netěsností ve vodním systému, během pracovních přestávek a při nepoužívání vytáhněte sítovou zástrčku ze zásuvky.

CZ

• Prodlužovací kabely nesmí mít menší průřez než gumové hadice s označením H05RN-F. Délka kabelu musí být minimálně 10 m. Průřez pramene prodlužovacího kabelu musí být minimálně 2,5 mm².
• Provedte elektrickou instalaci v souladu s národními předpisy.

Uvedení do provozu

Kontroly před uvedením do provozu

- Zkontrolujte to, stojí-li čerpadlo pevně na dně šachty anebo je-li bezpečně zavěšené.

• V prípadě potřeby postavte čerpadlo na cihlu a ne prímo na dno šachty. V prípadě znečištění na dně šachty zabráníte tak poškození čerpadla.
• Zkontrolujte, zda je vedení správně připojeno.
• Ujistěte se, že elektrický přípoj je 230 V\~ 50 Hz.
• Zkontrolujte stav elektrické zásuvky a zda je dostatečně zajištěna pojistkou (nejméně 6A, RCD).
• Přesvědčte se, že do přípojky sítě se v žádném případě nedostane vlhkost anebo voda. Existuje nebezpečí elektrického úderu.
• Pokud si nejste jisti, nechte čerpadlo zkontrolovat kvalifikovaným technikem.

Postavení/zavěšení

Přístroj lze zavěsit za rukojet' (1) nebo postavit na dno šachty.

K zavěšení a vytažení čerpadla můžete použít dodané nylonové tažné lanko (11). Pro bezpečné zavěšení lano (11) provlečte rukojetí (1), viz obrázek C.

Dbejte na to, aby se toto zařizení v žádném případě nedrželo anebo nezavěšovalo za síťový kabel. Existuje nebezpeči elektrického úderu skrze poškozený síťový kabel.

Dbejte na to, že se během času může na dně šachty nashromáždit špína a písek, který by mohl čerpadlo poškodit. Doporučujeme, abyste čerpadlo postavili na cihlu. Při příliš nízké hladině vody může bahno nacházející se v šachtě rychle zaschnout a bránit čerpadlu v najíždění.

Připojení na síť

Vámi nabyté čerpadlo již je opatřené zástrčkovou vidlicí s ochranným kontaktem. Přístroj je určen pro připojení do kontaktní ochranné zásuvky s ochranným zařízením proti nedostatečnému proudu (Residual Current Device) s 230 V \~ 50 Hz.

Připojení rozvodů

Instalace čerpadla se provádí

• bud' prostřednictvím pevného trubkového vedení

• anebo prostřednictvím flexibilního hadicového vedení.

• Našroubujte adaptér Quick Connect (8) na výstup čerpadla (6).

• Stiskněte odblokovací tlačítko na adaptéru Quick-Connect (8a) a zasuňte úhlový adaptér s přípojkou Quick-Connect (9) do adaptéru Quick-Connect (8). Uvolněte odblokovací tlačítko na adaptéru Quick Connect (8a).

• Nasadte hadici na redukční tvarovku (10) a upevněte ji hadicovou sponou. Nebo použijte šroubové připojení na úhlovém adaptéru s připojením Quick-Connect (9) nebo na dříve přišroubované redukci (10).

① Výstup čerpadla (6) s vnitřním závitem 1½" pro připojení adaptéru Quick Connect (8) nebo pro přímé připojení hadice s vnějším závitem 1½";
② Výstup s vnějším závitem 1½" na úhlovém adaptéru (9) k připojení redukční tvarovky (10) nebo šroubového spoje 1½";
3 Výstup na redukci (10) pro připojení hadice 1¼" jako svorkové připojení (upevnění hadicovou svorkou);
4 Výstup s vnějším závitem 1" na redukční tvarovce (10) k připojení šroubového spoje 1";
⑤ Výstup 1" na redukční tvarovce (10) k připojení hadice 1" formou spojení pomocí svorky (upevnění s hadicovou sponou).

Při použití 1¼" hadice odřízněte přebývající přípojku a pak hadici nasadte přes příslušnou přípojku (upevnění hadicovou svorkou).

Respektujte, že při použití redukční tvarovky ⑤ (Výstup 1") může velikost částic činit max. 18 mm, protože jinak může dojít k ucpání redukční tvarovky a hadice.

Zapnutí a vypnutí

Čerpadlo je vybaveno senzorem.

Pokud čerpadlo stojí ve vodě a síťová zástrčka je zapojena do zásuvky, čerpadlo se okamžitě spustí.

1. Zapnutí: Zastrčte síťovou zástrčku do zásuvky.
2. Vypnutí: Vytáhněte síťovou zástrčku ze zásuvky. Čerpadlo se vypne.

Automatický provoz

V automatickém provozu zapnou snímače výšky hladiny (4.1, 4.2, 4.3) automaticky ponorné čerpadlo na špinavou vodu. Pokud je hladina vody příliš nízká (<95 mm), zapínací/vypínací čidlo výšky hladiny (4) automaticky vypne ponorné čerpadlo na znečištěnou vodu po zpoždění 30 sekund.

Bod zapnutí lze nastavit ve 3 výškách.

Bod zapnutí lze měnit stisknutím tlačítka (3). Nastavenou výšku hladiny pro zapnutí rozpoznáte podle svítící LED na hladinovém spínacím čidle (4.1, 4.2, 4.3).

Výška hladiny pro zapnutí 4.1 – cca 95 mm Výška hladiny pro zapnutí 4.2 – cca 137 mm Výška hladiny pro zapnutí 4.3 – cca 185 mm

Ruční provoz

Čerpadlo v ručním režimu trvale sledujte. Jakmile je voda vyčerpána, okamžitě čerpadlo vypněte (odpojením síťové zástrčky).Pokud čerpadlo běží nasucho a přehřívá se, hrozí nebezpečí poškození.

Přehřátého čerpadla se nedotýkejte! Hrozí nebezpeči popálení!

1. Stiskněte tlačítko (3) na 5 sekund. Čerpadlo je v ručním provozu.
2. Abyste manuální provoz ukončili, stiskněte tlačítko (3) nebo vytáhněte síťovou zástrčku.

CZ

Údržba/čištění/ skladování

Čistěte a ošetřujte Vaše zařízení pravidelně. Tímto se zaručí jeho výkonnost a dlouhá životnost.

Práce, které nejsou v tomto návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly. Takto zabráníte škodám na zařízení a případně poranění osob, které z těchto škod vyplývají.

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Všeobecné čistici práce

• Nestacionárně instalované přístroje: Vyčistěte čerpadlo po každém použití čistou vodou.
• Vodním proudem odstraňte žmolky a vláknité částice, které případně ulpěly na tělese čerpadla.
• Ze dna šachty pravidelně odstraňujte bahno a očistěte i stěny šachty.
• Pokud čerpadlo delší dobu nepoužíváte, je třeba jej po posledním použití a před novým použitím důkladně vyčistit. Následkem usazenin a zbytků může dojít k potížím při rozběhu.

Čištění patky čerpadla

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Nečistoty na spodní straně čerpadla lze odstříkat čistou vodou.

Veškerá další opatření, zejména otevření čerpadla, musí provést elektroodborník. V případě oprav se vždy obrácejte na naši servisní dílnu.

Skladování

• Přístroj skladujte na čistém, suchém místě chráněném před mrazem a mimo dosah dětí.
• Pokud čerpadlo delší dobu nepoužíváte, musí se po posledním použití a před novým použitím důkladně vyčistit. Jinak v důsledku nánosů a zbytků může dojít k potížím při spouštění.
• Omotejte síťový připojovací kabel (2) kolem skříně čerpadla (7).

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Symbol přeškrtnuté popelnice zna- mená, že tento přístroj se nesmí na konci své životnosti likvidovat s domovním odpadem.

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Použité elektrospotřebiče musí sbírat odděleně a recyklovat způsobem šetrným k životnímu prostředí. Podle převodu do vnitrostátního práva můžete mít tyto možnosti: - vrátit v prodejně, - odevzdat na oficiálním sběrném místě, - zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 5letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během pěti let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 5leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. připojovací sada), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Škody, které spadají pod přírozené opotřebení, přetížení anebo nesprávnou obsluhu, jsou ze záruky vyloučeny. Určité součásti, podléhající normálnímu opotřebení, jsou rovněž ze záruky vyloučeny. Záruka se zejména nepos-kytuje tehdy, dopravují-li se abrazivní materiály (písek, kameny) anebo agresivní kapaliny, dále při nedodržování návodu k obsluze anebo použití násíli, poněvadž v takových případech se poškodí těsnění, oběžné kolo, motor anebo i jiné díly.

Pozor: Ponorná čerpadla jsou odvodno-vací čerpadla. Účelem konstrukce ponorného čerpadla je v rámci jeho výkonnostní třídy co nejrychleji vytlačit, popř. odčerpat určitý objem vody. Ponorná čerpadla nejsou

CZ

vhodná jako zavlažovací čerpadla (např. k zavlažování zahrad) nebo jako čerpadla s nepřetržitým provozem (např. pro toky potoků nebo rybníkové fontány). V případě nepoužívání k původnímu účelu zaniká nárok na záruku.

Nárok na záruku rovněž zaniká při použití čerpadla pro čerpání znečištěné vody bez spodní desky anebo při poškozeních, která vznikla následkem přídržování anebo za-věšení na síťovém kabelu. Čerpadla nesmí běžet na sucho anebo být vystavena mrazu.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 422498_2210).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství doda-

ných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 422498_2210

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář.

V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 112).

Pol. Označení Č. artiklu

8/9/10 Připojovací sada		91110180
11	8m		nylonové

Hledání závad

Problém Možná	příčina Odstranění závady
Čerpadlo se nerozbíhá	Chybí síťové napětí	Kontrolovat zásuvku, kabel, vedení, zástrčku, příp. oprava elektroodborníkem
	Hladina vody neodpovídá přednastavené výšce hladiny	Zkontrolujte přednastavenou výšku hladiny (viz „Automatický provoz“)
	Vadné čidlo	Opravu musí provést zákaznický servis.
Čerpadlo nečerpá	Výkon čerpadla snížen silným znečištěním anebo smirkující příměsi ve vodě	Čerpadlo vyčistit a případně vyměnit opotřebované díly
Čerpadlo nevypíná	Znečištěné zapínací a vypínací čidlo výšky hladiny (4)	Kontrolu musí provést zákaznický servis.
Nedostatečné dopravní množství	Výkon čerpadla snížen silným znečištěním anebo smirkující příměsi ve vodě	Čerpadlo vyčistěte
Čerpadlo vypíná po krátké době běhu	Ochrana motoru vypíná čerpadlo kvůlí příliš vysokému znečištění vody.	Vytáhnout síťovou zástrčku a vyčistit čerpadlo i šachtu.
	Příliš vysoká teplota vody, ochrana motoru přístroj vypne.	Dbát na maximální teplotu vody 35 °C!

Obsah

Úvod....114

Všeobecný popis......115

Objem dodávky....115

Prehl'ad 115

Popis funkcie 116

Technické údaje......116

Výkonové údaje....116

Bezpečnostné pokyny .....116

Symboly v návode......117

Všeobecné bezpečnostné pokyny....117

Uvedenie do prevádzky ......119

Všeobecné čistiace práce...... 121

Čistenie základne čerpadla......121

Skladovanie 121

Servisná oprava ......123

Vybalte nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podla predpisov.

1 Držadlo
2 Siefový pripojovací kábel
3 Tlačidlo
4 Senzor výšky vypnutia a zapnutia (nie je vidiet)
5 Stojanová noha

6 Výstup čerpadla

7 Púzdro čerpadla

8 Adaptér rýchleho

dížka sietóvého kábla.... 10 m

(H05RN-F3G 0,75mm²)

Ovládací panel pre výšku zapnutia

Všeobecné bezpečnostné pokyny

Práce s týmto zariadením:

Pozor: Takto zabránite nehodám a poraneniam:

Elektrická bezpečnost:

Pozor: takto sa vyhnete nehodám a poraneniam skrz elektrický úder:

- Skontrolujte to, či stojí čerpadlo pevne na dne šachty alebo či je bezpečne zavesené.

4 Výstup s 1" vonkajším závitom na redukčnom kuse (10) k pripojeniu skrutkového spoja 1";

Čerpadlo je vybavené senzorom. Ak stojí čerpadlo vo vode a sieťová zástrčka sa zastrčí do zásuvky, čerpadlo sa ihned’ spustí.

Čistite a ošetrujte Vaše zariadenie pravidelne. Týmto se zaručí jeho výkonnost' a dlhá životnosť.

Pred začatím akýchkolívek prác na prístroji vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo elektrického úderu alebo zranenia skrz pohyblivé časti.

Všeobecné čistiace práce

Překlad originálního prohlášení o shodě CE

Potvrzujeme tímto, že Ponorné čerpadlo na znečistěnou vodu konstrukční řady PPTPS 1100 A1 Numéro de série 000001 - 005500

odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:

2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU)2015/863

Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:

EN 60335-1:2012+A11+A13+A1+A14+A2+A15 • EN IEC 60335-2-41:2021+A11 EN 62233:2008 • EN ISO 12100:2010 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 61000-3-2:2019+A1 EN 61000-3-3:2013+A1+A2 • EN IEC 63000:2018

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
