PPTPS 1100 A1 - Pompa dell'acqua PARKSIDE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa sommersa per acque cariche
Marca	Parkside
Modello	PPTPS 1100 A1
Potenza collegata	1100 W
Tensione di alimentazione	230 V~, 50 Hz
Portata max.	20 000 l/h
Altezza di pompaggio max.	9 m
Pressione max.	0,9 bar
Profondità di immersione max.	7 m
Temperatura max. dell'acqua	35 °C
Corpi estranei max.	35 mm
Altezza min. dell'acqua all'aspirazione	Circa 95 mm
Raccordo per tubo	1", 1¼", 25 mm, 33 mm
Lunghezza del cavo	10 m (H05RN-F3G 0,75 mm²)
Peso (con accessori)	5,9 kg
Classe di protezione	I
Tipo di protezione	IPX8
Materiale del carter	Acciaio inossidabile
Modalità di funzionamento	Automatico (sensore di livello) o manuale
Altezze di attivazione regolabili	Circa 95 mm, 137 mm, 185 mm
Protezione motore	Interruttore termico
Manutenzione e pulizia	Pulizia con acqua pulita dopo l'uso; pulizia regolare del piede; scollegare prima della manutenzione
Sicurezza	Utilizzo con interruttore differenziale ≤30 mA; non utilizzare se persone nell'acqua; scollegare prima della manutenzione
Pezzi di ricambio e riparabilità	Set di raccordi (rif. 91110180) e corda in nylon (rif. 91110181) disponibili; riparazioni da parte del servizio assistenza
Garanzia	5 anni (Francia e Belgio)

Domande frequenti - PPTPS 1100 A1 PARKSIDE

Qual è la potenza della pompa Parkside PPTPS 1100 A1?

La potenza collegata è di 1100 W sotto una tensione di 230 V~, 50 Hz.

Qual è la portata massima di questa pompa?

La portata massima è di 20 000 l/h (senza accessorio). Con l'adattatore angolare, le prestazioni sono ridotte.

Posso usare la pompa per acqua contenente sabbia?

No, la pompa non è adatta per acqua contenente grandi quantità di sabbia (consultare il simbolo di avvertenza). Utilizzarla solo per acqua pulita o sporca con particelle ≤35 mm.

Qual è la temperatura massima dell'acqua pompata?

La temperatura dell'acqua non deve superare 35 °C. Una temperatura più elevata può attivare la protezione termica del motore.

Come regolare l'altezza di attivazione automatica?

Premere il pulsante (3) per passare tra le tre altezze: circa 95 mm, 137 mm e 185 mm. I LED indicano l'altezza selezionata.

Cosa fare se la pompa non si avvia?

Controllare prima l'alimentazione elettrica (presa, cavo, prolunga). Assicurarsi che il livello dell'acqua corrisponda all'altezza di attivazione impostata. Se il problema persiste, il sensore potrebbe essere difettoso: contattare il servizio assistenza.

Come pulire la pompa dopo l'uso?

Scollegare sempre la pompa prima della pulizia. Sciacquarla con acqua pulita, in particolare il piede di aspirazione, per eliminare i residui. Pulire regolarmente la fossa per evitare l'accumulo di fango.

Posso usare la pompa in modo continuo?

No, la pompa non è progettata per un funzionamento continuo (ad esempio in uno stagno o un corso d'acqua). Utilizzarla in modo intermittente e monitorare il suo funzionamento.

Quali accessori sono forniti con la pompa?

La consegna comprende: la pompa, un adattatore Quick-Connect, un adattatore angolare, un raccordo di riduzione, 8 m di corda in nylon e il manuale di istruzioni. I morsetti e la sega non sono forniti.

Dove trovare pezzi di ricambio?

I pezzi di ricambio, come il set di raccordi (rif. 91110180) o la corda (rif. 91110181), sono disponibili sul sito www.grizzlytools.shop o tramite il servizio assistenza (tel. [phone] per la Francia).

MANUALE UTENTE PPTPS 1100 A1 PARKSIDE

Pompa a immersione per acque scure

Traduzione delle istruzioni d'uso originali

SK

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

CZ

IT/MT Traduzione delle istruzioni d'uso originali Pagina

Introduzione ......91

Indicazioni specifiche per un funzionamento in sicurezza...91

Uso conforme....92

Descrizione generale......92

Contenuto 92

Panoramica 93

Descrizione del funzionamento......93

Dati tecnici....93

Dati prestazionali....93

Avvertenze di sicurezza .....94

Simboli sull'apparecchio 94

Simboli nelle istruzioni per l'uso......94

Indicazioni generali di sicurezza .....94

Messa in funzione....96

Verifiche prima

della messa in funzione .....96

Fissaggio/aggancio....96

Attacco....97

Collegamento del cavo....97

Accensione e spegnimento .....98

Funzionamento automatico....98

Funzionamento manuale 98

Pulizia/manutenzione/conservazione....98

Operazioni di pulizia generali.....98

Pulizia dello zoccolo della pompa.....99

Conservazione 99

Smaltimento/Tutela dell'ambiente....99

Garanzia 99

Servizio di riparazione......101

Service-Center......101

Importatore ....101

Ricambi/Accessori......102

Ricerca di guasti......102

Traduzione della dichiarazione di conformità CE originale ......205

Introduzione

Congratulazioni per l'acquisto del Suo nuovo apparecchio. Ha scelto un prodotto altamente pregiato. Questo apparecchio è stato sottoposto a un controllo di qualità durante la produzione e quindi sottoposto a un controllo finale. Quindi è garantito il funzionamento del vostro apparecchio. Non si esclude tuttavia che in casi singoli possano trovarsi nell'apparecchio o nelle condutture flessibili residui di acqua o lubrificanti. Questo non rappresenta un vizio o difetto e neanche un motivo di preoccupazione.

Le istruzioni per l'uso costituiscono parte integrante di questo prodotto.

Contengono indicazioni importanti per la sicurezza, l'uso e lo smaltimento. Prima dell'uso del prodotto, si raccomanda di familiarizzare con tutte le indicazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i campi d'impiego specificati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi.

Indicazioni specifiche per un funzionamento in sicurezza

- Se vi sono persone a contatto diretto con l'acqua, l'apparecchio non deve essere messo in funzione. Sussiste il pericolo di scossa elettrica.

- Collegare l'apparecchio solo a una presa di corrente con RCD (Residual Current Device) con corrente di guasto nominale non superiore a 30 mA; secondo le indicazioni di sicurezza deve essere di almeno 6 Ampere.

IT MT

• Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona ugualmente qualificata per evitare pericoli.
• L'apparecchio non può essere utilizzato da bambini. L'uso dell'apparecchio da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza è consentito solo sotto vigilanza oppure a condizione che tali persone siano state istruite in merito a un uso sicuro dello stesso e siano in grado di comprenderne i pericoli.
• Scollegare l'apparecchio dall'alimentazione di corrente sempre prima di effettuare operazioni di assemblaggio, smontaggio o pulizia.
• La pulizia e la manutenzione utente non possono essere effettuate da bambini.
• Non consentire ai bambini di giocare con l'apparecchio.
• L'apparecchio non può essere utilizzato in luoghi con altitudini superiori a 2000 m.
• In caso di fuoriuscita di lubrificanti, potrebbero verificarsi impurità del liquido.
• Rispettare inoltre le indicazioni riportate alla voce "Pulizia/Ma-nutenzione/Conservazione".

Uso conforme

La pompa sommergibile per acqua di scarico (di seguito denominata pompa) è una pompa di drenaggio e per l'estrazione di acque e acque di scarico (granulometria massima 35 mm) fino a una temperatura massima consentita di 35 °C.

Essa è adatta ad esempio per il trasferimento o l'estrazione da bacini o serbatoi, per l'estrazione dell'acqua da cantine allagate e da fontane o pozzi.

L'apparecchio non è destinato a un uso commerciale. Un eventuale utilizzo commerciale comporta l'estinzione della garanzia. Ogni altro impiego non espressamente consentito nel presente manuale può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore.

La pompa non è adatta per un uso prolungato, per il qual caso non ci assumiamo alcuna garanzia.

L'utente o operatore è responsabile di eventuali incidenti o danni ad altre persone o alla loro proprietà.

Il produttore non si fa carico di eventuali danni causati da un uso improprio o da un azionamento errato.

Descrizione generale

Le immagini dei principali componenti funzionali sono riportate nella pagina ripiegabile.

Contenuto

Estrarre l'apparecchio dall'imballo e verificarne l'integrità.

• Pompa a immersione per acque scure
• Adattatore Quick-Connect
• Adattatore angolare
• Riduzione
• Corda di nylon 8 m
• Istruzioni per l'uso

Smaltire il materiale di imballaggio ai sensi della normativa vigente

Per collegare il tubo, consultare di seguito il capitolo "Collegamento

del cavo", sono necessari una fascetta e una sega. Gli utensili non sono compresi nella confezione.

Panoramica

1 Impugnatura circolare
2 Cavo di alimentazione
3 Pulsante
4 Sensore altezza di accensione e spegnimento (non visibile)
5 Zoccolo della pompa 6 Uscita pompa
7 Carcassa pompa
8 Adattatore Quick-Connect
8a Pulsante di sblocco sull'adattatore Quick-Connect
9 Adattatore angolare con sistema di attacco Quick-Connect 10 Riduttore
11 8 m di corda in nylon

B 4.1 Altezza di accensione ca. 95 mm
B 4.2 Altezza di accensione ca. 137 mm
B 4.3 Altezza di accensione ca. 185 mm

Descrizione del funzionamento

L'apparecchio dispone di una base stabile di aspirazione, di un contenitore e di un albero motore in acciaio inossidabile. La pompa a immersione per acqua di scarico è provvista di un sensore altezza di accensione/spegnimento, che spegne o accende automaticamente la pompa in base al livello dell'acqua.

Un interruttore di protezione termica protegge il motore dal sovraccarico.

La seguente descrizione illustra il funzionamento dei componenti.

Dati tecnici

Pompa ad immersione per acque scure......PPTPS 1100 A1

Tensione nominale (U).....230 V\~, 50 Hz Assorbimento nominale (P)/

potenza installata....1100 W

Portata massima (Q max)......20000 l/h

Pressione massima 0,9 bar

Altezza massima di portata (H max)....9 m

Massima profondità di immersione.....7 m

Temperatura mass. dell'acqua (T max) 35 °C

Allacciamento tubo

flessibile....1", 1¼ "(25 mm, 33 mm)

Corpi estranei dimensione massima.. 35 mm Altezza minima livello

d'acqua in aspirazione......ca. 95 mm

Conduttura rete....10 m (H05RN-F3G 0,75mm²)

Peso (incl. accessori)....5,9 kg

Classe di protezione......I

Tipo di protezione IPX8

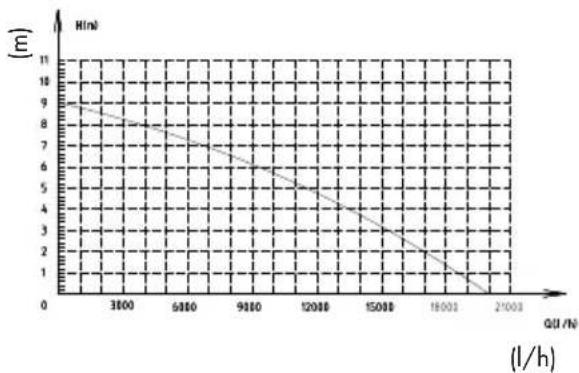

Dati prestazionali

I dati prestazionali massimi vengono rile- vati direttamente al momento dell'uscita. L'adattatore angolare riduce le prestazioni.

IT MT

Avvertenze di sicurezza

Questo paragrafo tratta le disposizioni di sicurezza di base per il lavoro con l'apparecchio.

Simboli sull'apparecchio

Attenzione! Non idoneo per acqua con un'elevata percentuale di sabbia.

Prima di iniziare il lavoro, acquisire dimestichezza con tutti gli elementi di comando, in particolare con le funzioni e gli effetti. Se necessario, chiedere a un tecnico. Leggere e osservare le istruzioni per l'uso dell'apparecchio!

Attenzione! In caso di danni o di tranciamenti del cavo di alimentazione, disinserire immediatamente il cavo dalla presa di corrente.

Profondità di immersione massima.

Pannello di comando per altezza di accensione

Gli apparecchi elettrici non vanno smaltiti con i rifiuti domestici.

Simboli nelle istruzioni per l'uso

Simbolo di pericolo con indicazioni per prevenire danni a persone o cose.

Segnale d'obbligo con indicazioni per prevenire danni.

Staccare la spina di alimentazione.

Simbolo di indicazione con informazioni per un uso migliore dell'apparecchio.

Indicazioni generali di sicurezza

Uso dell'apparecchio:

Attenzione: In questo modo si evitano incidenti e lesioni:

• L'apparecchio non deve essere utilizzato da persone non a conoscenza delle istruzioni per l'uso. Possono esserci in vigore delle disposizioni di legge locali che stabiliscono l'età minima dell'utilizzatore.
• Indossare scarpe adeguate come protezione contro le scosse elettriche.
• Durante il funzionamento, adottare misure di sicurezza adeguate per tenere l'apparecchio lontano dalla portata dei bambini. Sussiste il pericolo di lesioni.
• Non utilizzare l'apparecchio in prossimità di liquidi o gas infiammabili. L'inosservanza di quanto sopra provoca un pericolo di incendio o esplosione.
• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata dei bambini.

Attenzione! In tal modo si evitano danni all'apparec- chio e possibili conseguenti danni alle persone:

- Non è consentito l'uso di sostanze liquide aggressive, abrasive/taglienti (come acqua contenente sabbia), corrosive, infiammabili (come carburante per motori) o liquidi esplosivi, acqua salata, detergenti e genera alimentari. La temperatura del liquido trasportato non deve superare i 35 °C. La mancata osservanza può comportare danni all'apparecchio e rappresenta un pericolo per l'utilizzatore.

- Non lavorare se l'apparecchio è danneggiato, non integro o modificato senza l'approvazione del produttore. Prima della messa in funzione, fate controllare a un esperto che siano presenti i dispositivi di protezione elettrici necessari.

- È necessario controllare l'apparecchio durante il suo funzionamento per rilevare tempestivamente un eventuale arresto automatico o l'esercizio a secco della pompa. L'inosservanza di quanto sopra compromette la validità della garanzia e dei diritti risarcitori.

- La pompa non è adatta a un uso prolungato (ad esempio per corsi d'acqua in bacini da giardino). Controllare regolarmente che l'apparecchio funzioni correttamente.

- Prestare attenzione all'uso di lubrificanti, utili al funzionamento dell'apparecchio, che possano

causare contaminazioni o danni dovuti a fuoriuscite. Non utilizzare la pompa in bacini da giardino che ospitano un patrimonio ittico o piante di valore.

• Non trasportare o fissare l'apparecchio dal cavo di alimentazione o dal tubo.
• Proteggere l'apparecchio dal gelo e dal funzionamento a secco.
• Usare solo accessori originali e non effettuare modifiche all'apparecchio.
• Leggere le avvertenze relative al tema "Pulizia/Manutenzione/Conservazione" nelle istruzioni per l'uso. Tutte le azioni necessarie, in particolare l'apertura dell'apparecchio, devono essere eseguite da una persona qualificata. In caso di riparazione, rivolgersi sempre al nostro centro di assistenza.

Sicurezza elettrica:

Attenzione: In questo modo potete evitare incidenti e lesioni dovuti a scosse elettriche:

- Durante il funzionamento dell'apparecchio, dopo l'installazione, il cavo di rete deve essere accessibile liberamente. - Prima di mettere in funzione la nuova pompa, in caso di incertezza è necessario farla controllare a un esperto:

- che la messa a terra, l'azze- ramento, la protezione da corrente di fuga funzionino correttamente e conformemen- te alle norme di sicurezza

IT MT

delle aziende di approvvigio- namento energetico, - e che sia presente una protezio- ne dei connettori dall'umidità.

- In caso di rischio di allaga- mento, collegare i connettori in zone non soggette a inondazio- ni. Pericolo di scossa elettrica.

• Assicurarsi che la tensione di alimentazione coincida con i dati riportati sulla targhetta.

- Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona ugualmente qualificata per evitare pericoli. Non è consentito l'utilizzo del cavo di alimentazione per estrarre la spina dalla presa di corrente. Proteggere il cavo di alimentazione da calore, olio e spigoli appuntiti.

- Non trasportare l'apparecchio o fissarlo tramite il cavo di alimentazione.

- Utilizzare solo prolunghe resistenti all'acqua e adatte all'uso in ambienti all'aperto. Srotolare sempre completamente il tamburo avvolgicavo prima dell'uso. Verificare il cavo per eventuali danni.

- Estrarre la spina di alimentazione dalla presa di corrente prima di qualunque intervento sull'apparecchio, in caso di perdite a carico dell'impianto idrico, durante le pause di lavoro e in caso di sospensione dell'utilizzo dell'apparecchio.

- La prolunga non deve avere una sezione inferiore a quella dei cavi in gomma con la denominazione H05RN-F La lun-

ghezza minima dei cavi deve essere di 10°m. La sezione della prolunga deve essere di almeno 2,5 mm².

- Eseguire l'installazione elettrica conformemente alle disposizioni nazionali.

Messa in funzione

Verifiche prima della messa in funzione

- Verificare che la pompa sia fissata al fondo del pozzo o sia appesa in modo sicuro.

- Se necessario portare la pompa su un mattone e non direttamente sul fondo del pozzo. In questo modo si evita in caso di imbrattamento del fondo del pozzo un danneggiamento della pompa.

• Assicurarsi che la tubatura sia stata collegata correttamente.

- Accertarsi che l'attacco elettrico sia pari a 230 V\~ 50 Hz.

- Verificare regolarmente le condizioni della presa di corrente e che sia sufficientemente messa al sicuro (almeno 6 A, interruttore RCD).

- Accertarsi che all'interno dell'alimentazione non sia consentito l'accesso di umidità o acqua. Pericolo di scossa elettrica.

- In caso di incertezza, far controllare la pompa da un tecnico esperto.

Fissaggio/aggancio

L'apparecchio può essere agganciato all'impugnatura (1) o posto sul fondo del pozzo.

Per agganciare e/o estrarre la pompa, è possibile utilizzare la fune di trazione in

nylon (11) in dotazione. Per un aggancio sicuro, infilare la fune (11) attraverso l'impugnatura (1) vedi immagine C.

Non è consentito in alcun caso agganciare o poggiare l'apparecchio al cavo di alimentazione. Nel caso in cui siano presenti cavi di alimentazione danneggiati, sussisterebbe un pericolo di scossa elettrica.

Occorre assicurarsi che sul fondo del pozzo non si accumulino nel tempo sporcizia e sabbia che possano danneggiare la pompa. È suggerito collocare la pompa su un mattone. Se il livello dell'acqua è troppo basso, il fango nel pozzo potrebbe asciugarsi rapidamente e impedire l'avviamento della pompa.

Attacco

La pompa acquistata è già dotata di connettore a contatto di protezione. La pompa è concepita per il collegamento ad una presa di corrente con un dispositivo a corrente residua RCD (Residual Current Device) da 230 V\~ 50 Hz.

Collegamento del cavo

L'installazione della pompa può avvenire

• tramite un tubo rigido

• o tramite un tubo flessibile.

• Avvitare l'adattatore Quick-Connect (8) all'uscita della pompa (6).

• Premere il pulsante di sblocco dell'adattatore Quick-Connect (8a) e introdurre l'adattatore angolare con sistema di attacco Quick-Connect (9) nell'adattatore

Quick-Connect (8). Rilasciare il tasto di sblocco sull'adattatore Quick-Connect (8a).

1. Posizionare il tubo sulla riduzione (10) e fissarlo con una fascetta. Oppure è possibile anche utilizzare un raccordo filettato per l'adattatore angolare con sistema di attacco Quick-Connect (9) o per il riduttore precedentemente avvitato (10).

① Uscita della pompa (6) con filettatura interna da 1½ " per l'attacco all'adattatore Quick-Connect (8) o direttamente a un attacco di tubatura con filettatura esterna da 1½ ";
② Uscita con filettatura esterna all'adattatore angolare con attacco Quick-Connect (9) da 1½ " per attacco della riduzione (10) o di un raccordo filettato da 1½ ";
③ Uscita del riduttore (10) per l'attacco di un tubo da 1¼ " come raccordo a morsetto (fissato tramite una fascetta).
4 Uscita con filettatura esterna alla riduzione (10) da 1" per attacco di un raccordo filettato da 1";
⑤ Uscita con 1" alla riduzione (10) per attacco di un tubo come raccordo a morsetto (fissato tramite una fascetta) da 1".

Utilizzando un tubo da 1 ^1/4 " tagliare il rispettivo attacco soprastante, quindi posizionare il tubo flessibile sull'apposito attacco (fissarlo con una fascetta).

Nel caso di utilizzo della riduzione ⑤ (Uscita con 1"), occorre assicurarsi che la granulometria massima non superi i 18 mm, affinché la riduzione e il tubo non vengano intasati.

Accensione e spegnimento

La pompa è dotata di un sensore. Questo entra in funzione non appena la pompa è in acqua e la spina di alimentazione viene inserita nella presa di corrente.

1. Accensione: Inserire la spina nella presa.
2. Spegnimento: Staccare la spina dalla presa. La pompa si spegne.

Funzionamento automatico

Con il funzionamento automatico i sensori di altezza di accensione (4.1, 4.2, 4.3) accendono automaticamente la pompa a immersione per acqua di scarico. Se il livello dell'acqua è troppo basso (<95 mm), il sensore di altezza accensione/spegnimento (4) spegne automaticamente la pompa a immersione per acqua di scarico dopo un ritardo di 30 secondi.

Il punto di accensione può essere regolato in 3 altezze.

Per modificare il punto di accensione, pre- mere il pulsante (3). L'altezza di accensione impostata è indicata dal LED acceso sui sensori di altezza di accensione (4.1, 4.2, 4.3).

Altezza di accensione 4,1 - ca. 95 mm Altezza di accensione 4,2 - ca. 137 mm Altezza di accensione 4,3 - ca. 185 mm

Funzionamento manuale

Osservare costantemente la pompa durante il funzionamento manuale. Spegnere immediatamente la pompa nel caso in cui non venga trasfe-

rita più acqua (rimuovere la spina di alimentazione). Quando la pompa funziona a secco e si surriscalda, sussiste un pericolo di lesioni.

Non toccare la pompa se sur- riscaldata! Sussiste il pericolo di ustioni!

1. Tenere premuto per 5 secondi il pulsante (3).
   La pompa si trova in funzionamento manuale.
2. Per interrompere il funzionamento manuale, tenere premuto il pulsante (3) o staccare la spina di alimentazione.

Pulizia/manutenzione/conservazione

Pulire e manutenere regolarmente l'apparecchio. In questo modo è possibile garantire la sua funzionalità e una lunga durata.

Far eseguire i lavori non descritti nelle presenti istruzioni per l'uso al nostro Centro Assistenza. Usare solo componenti originali. In tal modo si evitano danni all'apparecchio e possibili conseguenti danni alle persone.

Prima di intraprendere qualsiasi intervento sull'apparecchio, estrarre la spina di alimentazione. Sussiste il pericolo di scosse elettriche o di ferite causate da parti mobili.

Operazioni di pulizia generali

- Installazione dell'apparecchio non sta-zionaria: Dopo ogni utilizzo, pulire la pompa con acqua pulita.

• Rimuovere con un getto d'acqua particelle fibrose e pelucchi che si sono eventualmente depositati sul corpo della pompa.
• Liberare il fondo del pozzo regolarmente dal fango e pulire anche le pareti del pozzo.
• Se la pompa non viene utilizzata per un lungo periodo di tempo, deve essere pulita a fondo dopo l'ultimo utilizzo e prima di un nuovo utilizzo. A causa di depositi e residui, si possono riscontrare delle difficoltà di avviamento.

Pulizia dello zoccolo della pompa

Prima di intraprendere qualsiasi intervento sull'apparecchio, estrarre la spina di alimentazione. Sussiste il pericolo di scosse elettriche o di ferite causate da parti mobili.

Impurità sul lato inferiore della pompa possono essere rimosse con acqua pulita.

Tutte le azioni necessarie, in particolare l'apertura della pompa, devono essere eseguite da persone qualificate. In caso di riparazione, rivolgersi sempre al nostro centro di assistenza.

Conservazione

• Conservare l'apparecchio pulito e asciutto in un luogo esente da gelo e fuori dalla portata dei bambini.
• Se la pompa non viene utilizzata per un lungo periodo di tempo, deve essere pulita a fondo dopo l'ultimo utilizzo e prima di un nuovo utilizzo. A causa di depositi e residui si possono altrimenti riscontrare delle difficoltà di avviamento.

- Avvolgere il cavo di alimentazione (2) in- torno all'alloggiamento della pompa (7).

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Il simbolo con il cassonetto sbarrato indica che al termine della durata di utilizzo l'apparecchio non può essere gettato con i rifiuti domestici.

Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche: i dispositivi elettrici usati devono essere raccolti separatamente e riciclati secondo procedure ecologicamente corrette.

A seconda del recepimento nel diritto nazionale, le possibilità sono le seguenti:

• restituzione al punto vendita,
- conferimento ad un centro di raccolta ufficiale,
- rispedizione al produttore/commercianente. Tali disposizioni non contemplano gli accessori e i dispositivi ausiliari privi di componenti elettrici a corredo dell'apparecchio da smaltire.

Garanzia

Gentile cliente, Su questo apparecchio Le viene concessa una garanzia di 3 anni a partire dalla data di acquisto. In caso di difetti di questo prodotto può avanzare diritti legali nei confronti del venditore del prodotto. Tali diritti legali non vengono limitati dalla nostra garanzia qui di seguito rappresentata.

Condizioni di garanzia

Il termine di garanzia inizia con la data di acquisto. La preghiamo di conservare in un luogo sicuro lo scontrino fiscale originale. Questo documento viene richiesto come prova d'acquisto.

Qualora subentrasse un difetto di materiale o di fabbricazione entro tre anni a partire dalla data di acquisto di questo prodotto, il prodotto verrà riparato o sostituito – a nostra discrezione - gratuitamente da noi. Questa prestazione di garanzia presuppo- ne che venga presentato entro il termine di tre anni l'apparecchio difettoso e la prova d'acquisto (scontrino fiscale) e descritto brevemente per iscritto in che cosa consiste il difetto e quando si è verificato.

Se il difetto è coperto dalla nostra garanzia, riceverà il prodotto riparato oppure un prodotto nuovo. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia.

Tempo di garanzia e diritti legali per vizi della cosa

Il periodo di garanzia non viene prolunga- to. Questo vale anche per parti sostituite e riparate. Difetti e vizi presenti già al mo- mento dell'acquisto devono essere segnalati immediatamente dopo la rimozione dall'im- ballaggio. Riparazioni che accorrono dopo il periodo di garanzia sono a pagamento.

Volume di garanzia

L'apparecchio è stato prodotto accuratamente secondo severe direttive di qualità e controllato con coscienza prima della consegna.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio kit di collegamento). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori) nonché danni derivanti dal trasporto o altri incidenti.

Questa garanzia decade se il prodotto è stato danneggiato, non usato correttamente o non manutenuto. Per un uso corretto del prodotto devono essere osservate tutte le indicazioni riportate nelle istruzioni per l'uso. Destinazioni d'uso e azioni sconsigliate nelle istruzioni d'uso o dalle quali si viene avvertiti, sono tassativamente da evitare. Il prodotto è destinato esclusivamente all'uso commerciale. In caso di uso improprio, esercizio della forza e interventi non effettuati dalla nostra filiale di assistenza tecnica autorizzata, decade la garanzia.

Esclusi dalla garanzia sono danni dovuti a trasporti di liquidi aggressivi o altri usi impropri, poiché in tali casi vengono danneggiati guarnizioni, ruota a pale, motore o altri componenti della pompa. Anche le pompe per acque fangose non sono adatte per il trasporto di materiali abrasivi (sabbia, pietre).

Attenzione: le pompe ad immersione sono delle pompe di drenaggio. La costruzione di una pompa ad immersione persegue lo scopo di trasportare o drenare, nell'ambito della sua classe di rendimento, nel minore tempo possibile un dato volume d'acqua. Le pompe ad immersione non sono adatte per l'uso come pompe da irrigazione (per esempio per l'irrigazione del giardino) o come pompa a ciclo continuo (per esempio per ruscelli o per fontane di laghetti). In caso di utilizzo per uno scopo diverso da quello previsto decade ogni diritto di garanzia. Il diritto di garanzia cessa in particolare con impiego delle pompe per acque fangose senza piastra di base oppure (e ciò vale per tutte le pompe) nel caso di danni causati dal fatto che la pompa è stata

appesa o sostenuta con il cavo di rete. Le pompe non devono essere in funzione a secco oppure essere esposte al gelo.

Svolgimento in caso di garanzia

Per garantire una rapida elaborazione della Sua pratica, La preghiamo di seguire le seguenti indicazioni:

• per tutte le richieste tenere a portata di mano lo scontrino fiscale e il codice di identificazione (IAN 422498_2210) come prova d'acquisto.

- I codici articolo sono riportati sulla targhetta del tipo.

- Nel caso in cui si dovessero verificare difetti funzionali o altri vizi, La preghiamo di contattare telefonicamente o per e-mail. Riceverà ulteriori informazioni sullo svolgimento del Suo reclamo.

- Un prodotto rilevato come difettoso può essere inviato con porto franco all'indirizzo di assistenza comunicato, previa consultazione del nostro servizio di assistenza tecnica, allegando la prova d'acquisto (scontrini fiscali) e l'indicazione, in che cosa consiste il difetto e quando si è verificato. Per evitare problemi di accettazione e costi aggiuntivi, usare tassativamente solo l'indirizzo che Le è stato comunicato. Assicurarsi che la spedizione non avvenga in porto assegnato, con merce ingombrante, corriere espresso o altro carico speciale. Spedire l'apparecchio inclusi tutti gli accessori forniti insieme al momento dell'acquisto e garantire un imballaggio di trasporto sufficientemente sicuro.

Servizio di riparazione

Riparazioni non soggette alla garanzia possono essere effettuate dietro fattura dalla nostra filiale di assistenza tecnica previo preventivo gratuito da parte della stessa.

Possiamo lavorare solo apparecchi che vengono spediti sufficientemente imballati e affrancati.

Attenzione: Spedire l'apparecchio alla nostra filiale in condizioni pulite e con l'indicazione del difetto. Apparecchi spediti in porto assegnato - con merce ingombrante, corriere espresso o altro carico speciale - non vengono accettati.

Lo smaltimento degli apparecchi difettosi spediti viene effettuato da noi gratuitamente.

Service-Center

Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]

IAN 422498_2210

Assistenza Malta

Tel.: [phone]

E-Mail: [e-mail]

IAN 422498_2210

Importatore

Non dimenticare che il seguente indirizzo non è un indirizzo di assistenza tecnica. Contattare prima di tutto il centro di assistenza tecnica sopra nominato.

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzlytools.shop

In caso di problemi con la procedura d'ordine, utilizzare il modulo di contatto. Per ulteriori domande rivolgersi al "Service-Center" (vedere pagina 101).

Pos. Denominazione Cod. art.

8/9/10 Kit di collegamento 91110180
11 8 m di corda in nylon	91110181

Ricerca di guasti

Problema Possibile causa Soluzione
La pompa non si avvia	Manca la tensione di rete.	Controllare presa di corrente, cavo di alimentazione, cavi, spina di alimentazione, eventuali riparazioni a carico di un elettricista.
	Il livello dell'acqua è diverso dall'altezza preimpostata	Verificare l'altezza dell'acqua preimpostata (vedere "Funzionamento automatico")
	Sensore guasto	La riparazione deve essere eseguita dal servizio clienti.
Pompa non funziona	Prestazioni della pompa ridotte da miscele con acqua molto sporca e abrasiva.	Pulire la pompa ed eventualmente sostituire parti soggette a usura
Pompa non si spegne	Sensore altezza di accensione e spegnimento (4) imbrattato	La verifica deve essere eseguita dal servizio clienti
Erogazione insufficiente	Prestazioni della pompa ridotte da miscele con acqua molto sporca e abrasiva.	Pulizia della pompa
La pompa si spegne dopo un breve periodo di tempo	La protezione del motore spegne la pompa a causa dell'acqua eccessivamente sporca.	Estrarre la spina di alimentazione e pulire la pompa e il pozzo.
	Temperatura dell'acqua eccessivamente alta, la protezione del motore spegne l'apparecchio.	Prestare attenzione alla temperatura massima dell'acqua consentita fino a 35 °C!

Obsah

Úvod....103

Zvláštní pokyny

Amplasare/Suspendare 164

Conectarea la retea....165

Amplasare/Suspendare

Traduzione della dichiarazione di conformità CE originale

Con la presente dichiariamo che laPompa ad immersione per acque scureserie PPTPS 1100 A1Numero di serie 000001 - 005500corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:

2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU)2015/863

Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:

EN 60335-1:2012+A11+A13+A1+A14+A2+A15 • EN IEC 60335-2-41:2021+A11EN 62233:2008 • EN ISO 12100:2010EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 61000-3-2:2019+A1EN 61000-3-3:2013+A1+A2 • EN IEC 63000:2018

Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:

CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.03.2023Christian FrankResponsabile documentazione tecnica

Traduzione della dichiarazione di conformità CE originale

* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
