MANUALE UTENTE PETPK 400 A1 PARKSIDE

Traduzione delle istruzioni d'uso originali

SK

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

CZ

Materiale in dotazione/accessori.... 83

Panoramica.... 83

Descrizione del funzionamento....83

Dati tecnici....83

Dati prestazionali....84

Avvertenze di sicurezza...... 84

Significato delle avvertenze di sicurezza.... 84

Pittogrammi e simboli......84

Messa in funzione sicura......85

Preparazione....88

Raccordi....88

Dispositivo antiriflusso...... 89

Collegamento della condotta di mandata.... 89

Controllare l'interruttore a galleggiante....90

Impostare l'interruttore a galleggiante....90

Collocare la pompa.... 90

Funzionamento.... 91

Avvertenze per l'uso....91

Accensione e spegnimento......91

Pulizia, manutenzione e conservazione....91

Pulizia....92

Manutenzione....92

Conservazione....92

Smaltimento/rispetto dell'ambiente....92

Ricerca degli errori....93

Assistenza.... 93

Garanzia.... 93

Servizio di riparazione.... 95

Service-Center 95

Importatore....95

Ricambi e accessori....95

Traduzione delle dichiarazione UE di conformità originale....96

Vista esplosa....170

Introduzione

Complimenti per l'acquisto di questa nuova pompa a immersione per acqua depurata (di seguito apparecchio o elettroutensile).

Avete optato per un apparecchio di alta qualità. La qualità di questo apparecchio è stata verificata durante la produzione, in seguito l'apparecchio è stato sottoposto ad un controllo finale. Pertanto, la funzionalità dell'apparecchio è garantita.

Non si può escludere che in singoli casi l'apparecchio, il suo interno o i tubi flessibili presentino quantitativi residui di acqua. Non si tratta di un vizio o difetto e non è un motivo di preoccupazione.

Il manuale d'uso è parte integrante del presente apparecchio. Esse contengono importanti avvertenze sulla sicurezza, l'uso e lo smaltimento. Leggere attentamente il manuale d'uso. Acquisire familiarità con i comandi e con l'uso corretto dell'apparecchio. Utilizzare l'apparecchio solo come descritto e per i settori d'impiego previsti. Conservare il manuale d'uso e, in caso di cessione dell'apparecchio a terzi, consegnare anche tutti i documenti correlati.

Uso conforme

L'apparecchio è destinato esclusivamente al seguente uso:

- Drenaggio e pompaggio dei seguenti liquidi:

Acqua depurata con particelle delle seguenti dimensioni massime: 5 mm

- Utilizzi tipici:

• Trasferimento o estrazione da bacini o serbatoi
• Estrazione dell'acqua da fontane o pozzi

- Temperatura dell'acqua ≤35 °C Qualsiasi altro impiego non espres- samente consentito nel presen- te manuale d'uso può causa- re danni all'apparecchio e rap- presentare un serio pericolo per l'utilizzatore. L'utilizzatore od op- ratore dell'apparecchio è responsa- bile di eventuali incidenti o danni ad altre persone o alla loro proprietà. L'apparecchio è adatto all'uso per piccoli lavori domestici. Non è sta- to concepito per l'impiego azienda- le prolungato. Un eventuale utilizzo aziendale comporta l'estinzione della garanzia. Il produttore non si fa carico di eventuali danni causati da un uso improprio o da un azionamento erra- to.

Materiale in dotazione/accessori

Estrarre l'apparecchio dalla confezione e controllare il materiale fornito. Smaltire il materiale di imballaggio ai sensi della normativa vigente.

• Pompa a immersione
• Collegamento con l'angolo di rac- cordo Quick-Connect
• Adattatore combinato
• Fune (8 m)
  • Traduzione delle istruzioni originali

Panoramica

Le figure dell'apparecchio si trovano nella pagina apribile anteriore.

1 Manico
2 Conduttura (Interruttore a galleggiante)
3 Regolazione dell'altezza (Interruttore a galleggiante)
4 Sostegno (Interruttore a galleggiante)
5 Interruttore a galleggiante
6 Zoccolo della pompa
7 Uscita acqua
8 Alloggiamento
9 Portacavo
10 Fune (Nylon, 8 m)
11 Angolo di raccordo
12 raccordo Quick-Connect
13 Dispositivo antiriflusso
14 Adattatore combinato
15 Cavo di alimentazione

Descrizione del funzionamento

La pompa è provvista di un circuito galleggiante che spegne e accende automaticamente l'apparecchio in base al livello dell'acqua.

In caso di sovraccarico l'apparecchio viene spento dall'interruttore termico di sicurezza integrato. Dopo il raffreddamento il motore si riavvia da solo.

La seguente descrizione illustra il fun- zionamento dei componenti.

Dati tecnici

Pompa a immersione

PETPK 400 A1

Tensione nominale U ... 230 V\~, 50 Hz Potenza nominale di ingresso P 400 W

Classe di protezione ....I

Grado di protezione ..... IPX8

Lunghezza Cavo di alimentazione ....10 m

Peso 3,8 kg

Dimensione particelle in sospensione ∅ .... ≤5 mm

Profondità di immersione di esercizio .... ≤7 m

Portata Q ....≤10000 l/h

Distanza minima dall'acqua, Messa in funzione ....50 mm

Altezza acqua rimanente ..... 18 mm

Attacco tubo .... ^1/2 ", ^3/4 ", 1", 1 ^1/2 "

Raccordo per presa rubinetto con fi- lettatura interna

- Angolo di raccordo ...... G 1½"

- Adattatore combinato ......G 1"

Temperatura dell'acqua ....≤35 °C

Funzionamento automatico

- Altezza punto di commutazione (On/Off) …… ≈400 mm/≈50 mm

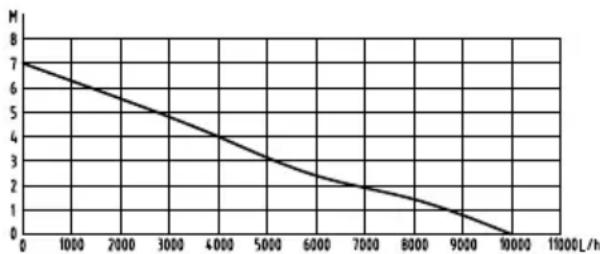

Dati prestazionali

↑Prevalenza; →Portata

I dati prestazionali massimi vengono rilevati a condizioni ottimali (ad es.uscita dritta, diretta).

Tubi stretti potrebbero ridurre la prestazione.

Avvertenze di sicurezza

Questa sezione contiene le avvertenze di sicurezza fondamentali per l'uso dell'apparecchio.

Significato delle avvertenze di sicurezza

▲ PERICOLO! Se non si seguono queste avvertenze di sicurezza, si verifica un incidente. La conseguenza è una grave lesione o la morte.

⚠ AVVERTIMENTO! Se non si seguono queste avvertenze di sicurezza, si può verificare un incidente. La conseguenza può essere una grave lesione o la morte.

ATTENZIONE! Se non si seguono queste avvertenze di sicurezza, si verifica un incidente. La conseguenza può essere una lieve o media lesione. NOTA! Se non si seguono queste avvertenze di sicurezza, si verifica un incidente. La conseguenza può essere un danno materiale.

Pittogrammi e simboli

Pittogrammi sull'apparecchio

Attenzione!

- Non idoneo per acqua con un'elevata percentuale di sabbia.

Leggere le istruzioni per l'uso

Massima profondità di immersione di esercizio

Prima dei lavori di manutenzione e quando il cavo di allacciamento è danneggiato, staccare la spina di alimentazione

Gli apparecchi elettrici non devono essere smaltiti con i rifiuti domestici.

Simboli nelle istruzioni per l'uso

Attenzione!

Simboli sul dispositivo antiriflusso

Direzione di blocco

Direzione di passaggio

Messa in funzione sicura

Indicazioni generali

• Leggere attentamente il manuale d'uso. Prendere dimestichezza con gli elementi di regolazione e con l'uso corretto dell'apparecchio.
  • L'apparecchio non può essere utilizzato da bambini. I bambini devono essere sorvegliati per assicurarsi che non giochi-no con l'apparecchio.
  L'uso dell'apparecchio da parte di persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza è consentito solo sotto vigilanza oppure a condizione che tali persone siano state istruite in merito a un uso sicuro dello stesso e siano in grado di comprenderne i pericoli. La pulizia e la manutenzione non possono essere effettuate da bambini.

• L'apparecchio non deve essere utilizzato da persone che non sono a conoscenza delle istruzioni per l'uso.

• Durante il funzionamento, adottare misure adeguate per tenere l'apparecchio lontano dalla portata dei bambini. sussiste il pericolo di lesioni.
  • L'apparecchio non può essere utilizzato in luogo con altitudini superiori a 2000 m.
• Non utilizzare per acqua con particelle abrasive, come sabbia. Non è consentito l'uso di sostanze liquide aggressive, abrasive (raschianti), corrosive, infiammabili (ad es. carburante per motori) o esplosive, acqua salata, detergenti e generi alimentari. La temperatura del liquido trasportato non deve superare i 35 °C.
  • Non utilizzare mai l'apparecchio se nell'acqua vi sono persone.
  • Non utilizzare la pompa in bacini da giardino che

ospitano pesci o piante. Il liquido potrebbe inquinarsi a causa di fuoriuscite di lubrificanti.

- Non lavorare se l'apparecchio è dan-neggiato, non integro o modificato senza l'approvazione del produttore. Prima della messa in funzione, fate controllare a un esperto che siano presenti i dispositivi di protezione elettrici necessari.

Preparazione

• Assicurarsi che la tensione e la frequenza di rete coincidano con i dati riportati sulla targhetta.
• Prima dell'utilizzo, verificare la presenza di danni o usura della conduttura di collegamento e del supporto. Se il cavo si danneggia durante l'utilizzo, scollegarlo immediatamente dalla re-te di alimentazione. NON TOCCARE IL CAVO PRI-MA DI AVERLA SCOL-LEGATO DALLA RETE ELETTRICA. Non utilizza-re l'apparecchio se il ca-

vo è danneggiato o usu- rato.

- Collegare l'apparecchio solo a una presa dotata di dispositivo differenziale (RCD) con corrente di guasto nominale non superiore a 30 mA.

- Collegare l'apparecchio a una presa che sia messa al sicuro con almeno 6°A.

- Non lavorare se l'apparecchio è dan-neggiato, non integro o modificato senza l'approvazione del produttore.

- Prima del funzionamento controllare la sicurezza elettrica. Rivolgersi ad un esperto, se non si è sicuri delle operazioni da effettuare.

- Messa a terra, azzeramento e dispositivo differenziale sono conformi alle norme di sicurezza delle aziende di approvvigionamento energetico e funziona-no correttamente.

- I connettori elettrici sono protetti dall'umidità.

- I connettori sono applicati in zone non soggette a inondazioni.

- Se il cavo di collegamento di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona qualificata per evitare pericoli. rivolgersi al centro di assistenza.

- Durante il funzionamento dell'apparecchio, il cavo di rete deve essere accessibile liberamente.

- Non utilizzare il cavo di alimentazione per estrarre la spina di alimentazione dalla presa o per trascinare l'apparecchio. Proteggere il cavo di alimentazione da calore, olio e spigoli appuntiti.

- Estrarre la spina di alimentazione dalla presa di corrente prima di qualunque intervento sull'apparecchio durante le pause di lavoro e in caso di so-spensione dell'utilizzo dell'apparecchio.

- Utilizzare solo prolun- ghe omologate della se-

rie H07RN-F, di lunghezza al massimo pari a 75 m e previste per l'uso all'aperto. La sezione della prolunga deve essere di almeno 2,5 mm². Srotolare sempre completamente il tamburo avvolgi-cavo prima dell'uso. Verificare che il cavo di prolunga non presenti eventuali danni.

• Non trasportare o fissare l'apparecchio dal cavo di alimentazione o dal tubo.

Funzionamento

- Non utilizzare l'apparecchio in prossimità di liquidi o gas infiammabili. L'inosservanza di quanto sopra provoca un pericolo di incendio o esplosione.

- Indossare calzature adeguate come protezione contro le scosse elettriche.

- In caso di gelo la pom- pa non può rimanere all'aperto. Conservare l'apparecchio in un luogo protetto dal gelo.

- Verificare regolarmente il funzionamento

dell'interruttore a galleggiante. L'inosservanza di quanto sopra compromette la validità della garanzia e dei diritti risarcitori.

- È necessario controllare l'apparecchio durante il suo funzionamento per rilevare tempestivamente un eventuale esercizio a secco della pompa.

Pulizia, manutenzione e conservazione

- Si prega di rispet- tare tutte le note ri- portate nel capitolo: Pulizia, manutenzione e conservazione, p. 91 Tutte le azioni necessarie, in particolare l'apertura dell'apparecchio, devo- no essere eseguite da una persona qualificata. In caso di riparazione, ri- volgersi sempre al nostro centro di assistenza.

- Spegnere il motore, scollegare l'apparecchio dall'alimentazione elettrica e lasciarlo raffreddare quando è fermo per le operazioni di pulizia, regolazione, conservazione,

oppure per sostituire un elemento accessorio.

• Per motivi di sicurezza, sostituire gli elementi usurati o danneggiati. Utilizzare esclusivamente pezzi di ricambio e accessori originali. L'uso di componenti non originali comporta l'immediata decadenza dei diritti di garanzia.
• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata dei bambini.

Preparazione

AVVERTIMENTO! Pericolo di lesioni a causa di un avviamento accidentale dell'apparecchio. Inserire la spina di alimentazione nella presa solo quando l'apparecchio è completamente pronto per l'uso.

Raccordi

Sull'apparecchio e l'accessorio ci sono le seguenti possibilità di collegamento:

• Angolo di raccordo: ad es. Raccordo di estremità con filettatura interna G1½"
• Adattatore combinato ①: Tubo flessibile 12 " (13 mm) con fascetta idonea

• Adattatore combinato ②: Tubo flessibile 3 14 (19 mm) con fascetta idonea; staccare il raccordo ①

• Adattatore combinato ③: Tubo flessibile 1" (25 mm) con fascetta idonea; staccare i raccordi ① e ②

• Adattatore combinato ④: ad es. Raccordo di estremità con fi-lettatura interna G1"; staccare i raccordi ③, ② e ①
• Adattatore combinato ⑤: Tubo flessibile 1½" (38 mm) con fascetta idonea; staccare i raccordi ④, ③, ② e ①

Dispositivo antiriflusso

Avvertenze

• Nel raccordo G1½" dell'adattatore combinato (14) è inserito di fabbrica un dispositivo antiriflusso (13). Il dispositivo antiriflusso impedisce che l'acqua possa rifluire in caso di blocco della pompa.
• Il dispositivo antiriflusso può ridurre la capacità. Per aumentare la capacità, si può rimuovere il dispositivo antiriflusso dall'adattatore combinato. Questo accorgimento è raccomandato soprattutto per raccordi di tubi inferiori a 1". Ricordare che l'acqua può rifluire nel tubo in caso di blocco della pompa, ad es. spegnendo l'interruttore a galleggiante o in caso di black-out.
• Direzione di passaggio: OUT Direzione di blocco: ↑

Utensile e accessori necessari

- Oggetto lungo, sottile: ad es. Cacciavite

Rimuovere il dispositivo antiriflusso

Il dispositivo antiriflusso (13) si rimuove facilmente dall'adattatore combinato (14).

Inserire il dispositivo antiriflusso

1. Inserire il dispositivo antiriflusso (13) nel raccordo G1½"

dell'adattatore combinato (14) in modo che la freccia ↑ sia visibile.

1. Verificare che lo sportello del dispositivo antiriflusso (13) si apra in direzione di scorrimento.

Collegamento della condotta di mandata

Avvertenze

• Il collegamento descritto è una proposta con l'accessorio in dotazione.
• Come collegamento della condotta di mandata si può utilizzare anche un tubo flessibile o una tubatura rigida.
• In caso di installazione permanente, utilizzare una valvola di non ritorno.
• Grazie al collegamento Quick-Connect nell'angolo di raccordo si può smontare facilmente la pompa senza rimuovere il collegamento della condotta di mandata.

Procedura

1. Fissare l'angolo di raccordo (11) al raccordo Quick-Connect (12).
2. Premere e mantenere premuto il tasto rosso sul collegamento Quick-Connect (12).
3. Disassemblare l'angolo di rac-cordo (11).

4. Rilasciare il tasto.

5. Fissare il lato arcuato dell'angolo di raccordo (11) all'uscita dell'acqua (7; G1½").

6. Fissare un tubo flessibile all'altro capo dell'angolo di raccordo (11) o all'adattatore combinato (14).

7. Fissare la condotta di mandata sull'adattatore combinato: fissare l'adattatore combinato (14) al lato libero dell'angolo di raccordo (11).

8. Collegare l'angolo di raccordo (11): inserire a pressione i due pezzi del raccordo Quick-Connect (12).

Controllare l'interruttore a galleggiante

1. Posizionare la pompa in un recipiente con acqua dopo aver rimosso l'angolo di raccordo (11). Al pompaggio, l'acqua dovrebbe ritornare nel recipiente.
2. Inserire la spina di alimentazione in una presa.
3. Sollevare e abbassare a mano l'interruttore a galleggiante (5). Nel farlo prendere nota della posizione in cui la pompa si accende o spe-gne.

Regolare nuovamente l'interruttore a galleggiante (5) qualora non si sia soddisfatti del risultato (Impostare l'interruttore a galleggiante, p. 90).

Impostare l'interruttore a galleggiante

Avvertenze

• Alla consegna l'interruttore a galleggiante è impostato in maniera tale che la messa in funzione possa essere immediata.
• Pompa installata in continuo: verificare regolarmente il funzionamento dell'interruttore a galleggiante, almeno una volta a trimestre.
• Assicurarsi che vi sia distanza sufficiente fra interruttore a galleggiante e regolazione dell'altezza. In caso di distanza insufficiente, non è possibile garantire il corretto funzionamento dell'interruttore a galleggiante.
• Regolare l'interruttore a galleggian-te in modo che la pompa si spenga prima che tocchi il fondo.

Procedura

Nel uso normale l'interruttore a galleggiante (5) deve essere appeso al sostegno (4).

1. Regolare lo stato del livello:

2. Premere il sostegno (4).

3. Spostare il sostegno (4) fino alla posizione desiderata entro regolazione dell'altezza (3).

4. Regolare la differenza fra livello massimo e minimo:

5. Aumentare la differenza di livello: estendere la parte della condotta (2) tra il sostegno (4) e l'interruttore a galleggiante (5).

6. Diminuire la differenza di livello: accorciare la parte della condotta (2) tra il sostegno (4) e l'interruttore a galleggiante (5).

7. Verificare il funzionamento dell'interruttore a galleggiante (5).

Funzionamento manuale (Fig. A)

L'interruttore a galleggiante può essere regolato in modo che la pompa sia sempre accesa se è allacciata alla corrente.

- Fissare l'interruttore a galleggiante (5) direttamente al sostegno (4) verticalmente verso l'alto.

Collocare la pompa

Avvertenze

• Non utilizzare mai il cavo di alimentazione (15) o il flessibile di mandata per reggere o agganciare l'apparecchio.
• Se si utilizza l'interruttore a galleggiante (5):

- Verificare che l'interruttore a galleggiante si possa muovere senza intoppi.

- Le dimensioni minime del pozzetto della pompa devono essere pari a: 40×40×50 cm

- Quando si immerge la pompa, sfia-tare più aria possibile dallo zoccolo della pompa. A tal scopo, tenere la pompa inclinata.

- Rispettare la profondità di immersione (≤7 m) e l'altezza di pompaggio (≤7 m) massime.

- Non appoggiare l'apparecchio direttamente a contatto su fondo fangoso. Agganciare l'apparecchio oppure utilizzare, ad esempio, un mattone come base.

- Utilizzare la fune in dotazione (10) per i seguenti scopi:

- Far scendere o tirare in alto l'apparecchio in un pozzo

- Lasciare l'apparecchio agganciato libero nell'acqua

fissare la fune (Fig. B)

1. fissare la fune (10) con cinghia e nodo all'impugnatura (1).

2. Prima di far scendere l'apparecchio in un pozzo: assicurarsi che la fune sia ben fissata all'impugnatura.

Funzionamento

Avvertenze per l'uso

- Assicurarsi che la tensione e la frequenza di rete coincidano con i dati riportati sulla targhetta.

- Collegare l'apparecchio a una presa che sia messa al sicuro con almeno 6°A.

- Collegare l'apparecchio solo a una presa dotata di dispositivo differenziale (RCD) con corrente di guasto nominale non superiore a 30 mA.

- AERICOLO! Pericolo di scossa elettrica! Accertarsi che all'interno dell'alimentazione non sia consentito l'accesso di umidità o acqua.

- L'apparecchio non è adatto per l'allacciamento all'impianto di alimentazione di acqua potabile.

Funzionamento manuale

- È necessario sorvegliare la pompa per evitare un esercizio a secco.

- Distanza minima dall'acqua, Messa in funzione: 50 mm

Accensione e spegnimento

Avvertenze

- NOTA! Non idoneo per il funzionamento continuo! L'intervello di utilizzo ottimale è: 30 minuti di pompaggio, 5 minuti di pausa.

- Protezione sovraccarico: In caso di sovraccarico, un regolatore di temperatura integrato spegne automaticamente l'apparecchio. Dopo il raffreddamento, l'apparecchio si riaccende automaticamente.

Accensione

1. Collegare l'attacco di rete (15) a una alimentazione di corrente. Il motore si avvia. Dopo un periodo di aspirazione la pompa inizia a scaricare.

Spegnimento

- Staccare l'apparecchio dall'alimentazione di corrente.

Pulizia, manutenzione e conservazione

⚠ AVVERTIMENTO! Scossa elettrica! Pericolo di lesioni a causa di un avviamento accidentale dell'apparecchio. Proteggersi durante i lavori di manutenzione e pulizia. Spegnere l'apparecchio ed estrarre la spina di alimentazione dalla presa. Per i lavori di riparazione e manutenzione non descritti nelle presenti istruzioni chiedere l'intervento del nostro

Centro Assistenza. Usare solo componenti originali.

Pulizia

NOTA! Pericolo di danneggiamento. Le sostanze chimiche possono aggredire i componenti in materiale sintetico dell'apparecchio. Non utilizzare detergenti o solventi.

• Installazione dell'apparecchio non stazionaria: dopo ogni utilizzo, pulire la pompa con acqua pulita.
• Installazione dell'apparecchio stazionaria: occorre verificare regolarmente il funzionamento dell'interruttore a galleggiante (5) (almeno trimestralmente).
• Rimuovere con un getto d'acqua particelle fibrose e pelucchi che si sono eventualmente depositati nel corpo della pompa.
• Rimuovere lo sporco sul lato inferiore della pompa con un getto d'acqua.
• Rimuovere depositi sull'interruttore a galleggiante sciacquandolo con acqua pulita.
• Liberare il fondo del pozzo regolarmente dal fango e pulire anche le pareti del pozzo.
• Se la pompa non è stata utilizzata per un lungo periodo di tempo: deve essere pulita a fondo dopo l'ultimo utilizzo e prima di un nuovo utilizzo. Depositi e residui possono causare difficoltà all'avvio.

Manutenzione

L'apparecchio non richiede manuten- zione.

Conservazione

L'apparecchio e gli accessori vanno conservati sempre:

• puliti
• asciutti

• protetti dalla polvere

• protetti dal gelo

• fuori dalla portata dei bambini
• Depositi e residui possono causare difficoltà all'avvio. Prima di una conservazione prolungata (ad es. Per la conservazione invernale)

- Pulire la pompa.

- Svuotare la pompa.

Smaltimento/rispetto dell'ambiente

Smaltire l'apparecchio, gli accessori e l'imballaggio in modo da garantirne il corretto riciclaggio nel rispetto dell'ambiente.

Gli apparecchi elettrici non devono essere smaltiti con i rifiuti domestici.

Il simbolo del contenitore di spazzatura mobile barrato indica che questo prodotto non deve essere smaltito come rifiuto urbano non differenziato al termine della sua vita utile.

Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche:

Il consumatore è tenuto per legge al corretto riciclaggio nel rispetto dell'ambiente degli apparecchi elettrici ed elettronici al termine della loro vita utile. In questo modo si garantisce che vengano riciclati nel rispetto dell'ambiente e delle risorse.

A seconda del recepimento nel diritto nazionale, le possibilità sono le seguenti:

• restituzione a un punto vendita
- conferimento a un centro di raccolta ufficiale,
- restituzione al produttore/commerciante.

Tali disposizioni non contemplano gli accessori e i dispositivi ausiliari pri-

vi di componenti elettrici a corredo dell'apparecchio da smaltire.

Ricerca degli errori

La tabella che segue aiuta a risolvere piccoli guasti:

Problema Causa possibile Misura
Erogazione insufficiente.	Prestazioni della pompa ridotte da miscele con acqua molto sporca e abrasiva.	Pulire la pompa ed eventualmente sostituire parti soggette a usura.
	Pompa o tubazione bloccata	Pulire la pompa e la tubazione
gne dopo un breve periodo di tempo.	La protezione del moto-re spegne la pompa a causa dell'acqua eccessivamente sporca.	Pulire la pompa e il pozzo.La pompa si
	Temperatura dell'acqua eccessivamente alta, la protezione del motore spegne l'apparecchio.	Prestare attenzione alla tem-peratura massima dell'acqua consentita fino a 35 °C!
L'apparecchio non si accende	Manca la tensione di re-te	Ispezionare la presa, il cavo di alimentazione, la spina di collegamento, il fusibile ed eventualmente farli riparare dall'elettricista.
	Interruttore a galleggian-te non si accende.	Impostare l'interruttore a galleggiante, p. 90
Pompa non si spe-gne.	Non è possibile abbas-sare l'interruttore a gal-leggiante.	Posizionare l'interruttore a gal-leggiante in modo che possa muoversi liberamente

Assistenza

Garanzia

Gentile cliente,

Il prodotto gode di una garanzia di 3 anni dalla data di acquisto. In caso di difetti del prodotto, al cliente spettano diritti legali verso il venditore del prodotto. Questi diritti legali non sono li-

mitati dalla garanzia descritta di seguito.

Condizioni di garanzia

Il termine di garanzia decorre dalla data di acquisto. Conservare lo scontrino originale in buono stato. Tale documento è necessario come prova d'acquisto. Se entro tre anni dalla data di acquisto di questo prodotto do-

vessero emergere difetti di fabbricazione o del materiale, il prodotto viene a nostra discrezione riparto o sostituito a titolo gratuito. Questa garanzia presuppone che il prodotto difettoso venga presentato entro il termine di tre anni unitamente allo scontrino d'acquisto (scontrino) con una breve descrizione del difetto e di quando si è riscontrato.

Se il difetto è coperto dalla nostra garanzia, si riceverà l'apparecchio riparato o un prodotto nuovo. Il periodo di garanzia non si rinnova con la riparazione o la sostituzione del prodotto.

Periodo di garanzia e diritti legali di reclamo per vizi

Il periodo di garanzia non viene pro-lungato dalla prestazione della garanzia. Ciò si applica anche ai pezzi sostituiti e riparati. Danni e difetti eventualmente presenti già al momento dell'acquisto devono essere segna-ti subito dopo il disimballaggio. Le ri-parazioni effettuate dopo la scadenza del periodo di garanzia sono a paga-mento.

Copertura della garanzia

Il prodotto è stato prodotto con cura sulla base di rigorose direttive di qualità ed è stato controllato scrupolosa- mente prima della consegna.

La garanzia viene prestata esclusivamente per difetti del materiale o di fabbricazione. La presente garanzia non si estende a parti del prodotto esposte a normale usura e che pertanto vengono considerate pezzi soggetti a usura (ad es. Prefiltro, Anello di tenuta) oppure a danni a parti fragili.

La garanzia decade se il prodotto è stato danneggiato, non è stato utilizzato adeguatamente o non è stato sottoposto a manutenzione. Per un impiego adeguato del prodotto occorre attenersi strettamente a tutte le istruzioni riportate nel manuale di istruzioni. Evitare assolutamente im-pieghi e azioni che nelle istruzioni per l'uso vengono espressamente sconsigliati o dai quali viene messo in guardia.

Il prodotto è concepito esclusivamente per l'uso privato e non è destinato a quello commerciale. La garanzia in caso di trattamento scorretto, uso di violenza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.

Procedimento in caso di intervento in garanzia

Per assicurare un rapido disbrigo del caso, si prega di attenersi alle seguenti indicazioni:

- Per tutte le richieste tenere pronti lo scontrino e il codice articolo (ad es. IAN 471896_2407) come prova d'acquisto.

- Il codice articolo è riportato sulla targhetta applicata sul prodotto, inciso sul prodotto, riportato sulla pagina iniziale delle Istruzioni per l'uso (in basso a sinistra) o sull'adesivo sul retro o il fondo del prodotto.

- Se dovessero presentarsi errori di funzionamento o altri difetti, per prima cosa mettersi in contatto telefonicamenteoppure utilizzare il modulo di contatto disponibile su parkside-diy.com alla voce Assistenza con il Centro di assistenza indicato di seguito.

- D'intesa con il nostro Centro di assistenza, allegando la prova d'acquisto (scontrino) e indicando in cosa consiste il difetto e quando si è presentato, si potrà spedire franco di porto il prodotto registrato come difettoso all'indirizzo del servizio di assistenza che verrà comunicato. Per evitare problemi di accettazione e spese ag-

giuntive, utilizzare esclusivamente l'indirizzo comunicato. Assicurarsi che la spedizione non avvenga non affrancata, come merce ingombrante, per espresso o come altra spedizione speciale. Si prega di inviare il prodotto insieme a tutti gli accessori consegnati all'acquisto e di assicurarsi che l'imballaggio per il trasporto sia sufficientemente sicuro.

PDF ONLINE parkside-diy.com

Su parkside-diy.com è possibile consultare e scaricare questo e tanti altri manuali. Scansionando questo codice QR si apre direttamente parkside-diy.com. Selezionare il proprio Paese e con la funzione di ricerca cercare le istruzioni per l'uso. Inserendo il codice articolo (IAN) 471896_2407 si aprono le istruzioni per l'uso.

Servizio di riparazione

Per le riparazioni non coperte dalla garanzia rivolgersi al centro di assistenza, dove potrete ottenere un preventivo.

• Accettiamo solo apparecchi imballati sufficientemente e inviati a spese del cliente.
  Nota: inviare l'apparecchio pulito e indicando il difetto all'indirizzo del centro di assistenza indicato.
• Non si accettano apparecchi inviati a carico del destinatario, tramite contrassegno, corriere espresso o altri invii speciali.
• Ci occuperemo di smaltire gratuitamente gli apparecchi difettosi che ci vengono spediti.

Service-Center

Assistenza Italia

Tel.: [phone]

Modulo di contatto su

parkside-diy.com

IAN 471896_2407

Assistenza Malta

Tel.: [phone]

Modulo di contatto su

parkside-diy.com

IAN 471896_2407

Importatore

Si tenga presente che l'indirizzo indicato di seguito non è l'indirizzo del centro di assistenza. Per prima cosa contattare il centro di assistenza summenzionato.

Pezzi di ricambio e accessori sono reperibili qui www.grizzlytools.shop.

Qualora sorgessero problemi durante l'ordinazione, si prega di contattarci tramite il nostro negozio online. Per ulteriori domande, rivolgersi al: Service-Center, p. 95

Pos. nr.

1

Designazione No.

d'ordine

10 0480 Fune (Nylon, 8 m) 91103476

11, 12, 14 0490 Set angolo di raccordo (Collegamen-

91103477

to con l'angolo di raccordo Quick-Connect, Riduttore)

^1 Vista esplosa, p. 170

Traduzione delle dichiarazione UE di conformità originale

Prodotto: Pompa a immersione

Modello: PETPK 400 A1

Numero di serie: 000001-138000

L'oggetto della dichiarazione di cui sopra è conforme alla pertinente normativa di armonizzazione dell'Unione:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863

L'oggetto della dichiarazione di cui sopra è conforme alla direttiva 2011/65/EU del Parlamento europeo e del Consiglio dell'8 giugno 2011, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Per garantire la conformità, sono state applicate le seguenti norme armonizzate e le norme e i regolamenti nazionali:

EN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021

EN 62233:2008 • EN IEC 63000:2018

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021

La presente dichiarazione di conformità è rilasciata sotto la responsabilità esclusiva del fabbricante:

Mandatario della documentazione

Obsah

Úvod....97
