BRUGSANVISNING PTPK 270 A1 PARKSIDE

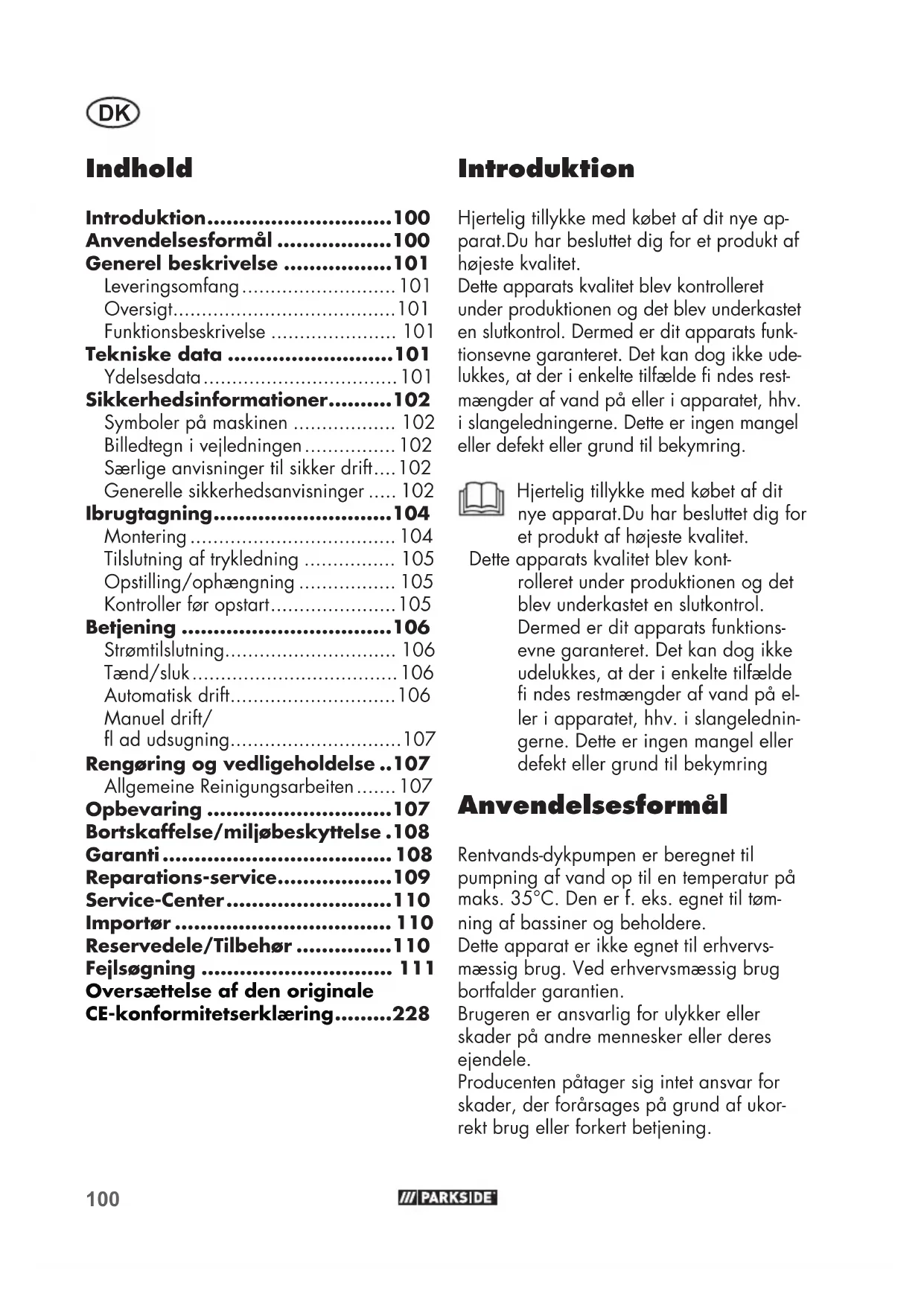

• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funk- tionsevne garanteret. Det kan dog ikke ude- lukkes, at der i enkelte tilfælde ndes rest- mængder af vand på eller i apparatet, hhv. i slangeledningerne. Dette er ingen mangel eller defekt eller grund til bekymring. Hjertelig tillykke med købet af dit nye apparat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kont- rolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktions- evne garanteret. Det kan dog ikke udelukkes, at der i enkelte tilfælde ndes restmængder af vand på el- ler i apparatet, hhv. i slangelednin- gerne. Dette er ingen mangel eller defekt eller grund til bekymring Anvendelsesformål Rentvands-dykpumpen er beregnet til pumpning af vand op til en temperatur på maks. 35°C. Den er f. eks. egnet til tøm- ning af bassiner og beholdere. Dette apparat er ikke egnet til erhvervs- mæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Brugeren er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendele. Producenten påtager sig intet ansvar for skader, der forårsages på grund af ukor- rekt brug eller forkert betjening. Indhold Introduktion p. 100
• Anvendelsesformål p. 100
• Generel beskrivelse p. 101
• Leveringsomfang p. 101
• Oversigt p. 101
• Funktionsbeskrivelse p. 101
• Tekniske data p. 101
• Ydelsesdata p. 101
• Sikkerhedsinformationer p. 102
• Symboler på maskinen p. 102
• Billedtegn i vejledningen p. 102
• Særlige anvisninger til sikker drift p. 102
• Generelle sikkerhedsanvisninger p. 102
• Ibrugtagning p. 104
• Montering p. 104
• Tilslutning af trykledning p. 105
• Opstilling/ophængning p. 105
• Kontroller før opstart p. 105
• Betjening p. 106
• Strømtilslutning p. 106
• Tænd/sluk p. 106
• Automatisk drift p. 106
• Manuel drift/ fl ad udsugning p. 107
• Rengøring og vedligeholdelse p. 107
• Allgemeine Reinigungsarbeiten p. 107
• Opbevaring p. 107
• Bortskaffelse/miljøbeskyttelse .108 Garanti p. 108
• Reparations-service p. 109
• Service-Center p. 110
• Importør p. 110
• Reservedele/Tilbehør p. 110
• Fejlsøgning p. 111
• Oversættelse af den originale CE-konformitetserklæring DK p. 228

slukker for rentvands-dykpumpen afhæn- gigt af vandstanden. Ved overbelastning slukkes rentvands-dyk- pumpen af den indbyggede termobeskyt- telseskontakt. Efter afkøling starter motoren op af sig selv igen. Tekniske data Klarvands-dykpumpe ........... PTPK 270 A1 Nominel spænding (U) ..... 230 V~, 50 Hz Effektforbrug (P) ...........................270 W Maks. pumpemængde (Qmaks) ............................. ca. 6800 l/h Maksimal pumpehøjde (Hmaks) .......5,5 m Maksimal nedsænkningsdybde ........5,5 m Maks. vandtemperatur (Tmaks).. ......35 °C Slangetilslutning ........... ½", ¾", 1", 1 ½" (13mm,19mm, 25mm, 38mm) Tilslutning til hanestykke med indvendigt gevind på vinkeladapter ...... G1 ½" (44,9mm) på slangeadapter ........ G1" (33,3mm) Maksimal kornstørrelse (svævestoffer, der kan suges ind) .. Ø 5 mm Skiftepunkthøjde „Tænd“ ....... ca. 454 mm Skiftepunkthøjde „Sluk“ ..........ca. 234 mm Længde for strømtilslutningsledning ...10 m Vægt (inkl. tilbehør) .......................3,4 kg Kapslingsklasse ..................................... I Beskyttelsestype ...............................IPX8 Ydelsesdata 1 0000 2 000 3 000 4 000 5 000 6 000 7 000 l/h

Målingen af de maksimale ydelsesdata fo- retages ved optimale betingelser som lige, direkte udgang. Generel beskrivelse Illustrationerne nder du på den forreste foldeudside. Leveringsomfang Kontrollér indholdet ved udpakningen af maskinen. Bortskaf indpakningsmaterialet forskriftsmæssigt. - Dykpumpe til rent vand (Pumpe) - Quick-Connect-adapter - Vinkeladapter - Slangeadapter - 8 m nylonreb - Betjeningsvejledning Til tilslutningen af slangen, se i kapitel „Tils- lutning af trykledning“, skal du bruge et spændebånd og en sav. Værktøjet er ikke inkluderet i leveringen. Du kan købe værk- tøjet i en specialbutik. Oversigt 1 Bærehåndtag 2 Strømtilslutningsledning 3 Pumpehus 4 Pumpeudgang 5 Svømmekontakt 6 Svømmekontaktens højdejustering 7 Kabel til svømmekontakt 8 Svømmekontaktføring 9 Slangeadapter 10 Vinkeladapter 11 Quick-Connect-adapter 12 8 m nylonreb Funktionsbeskrivelse Rentvands-dykpumpen er udstyret med en svømmekontakt, som automatisk tænder ogDK

Sikkerhedsinformationer

• Apparater kan anvendes af per- soner med nedsatte fysiske, sen- soriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de dermed forbundne farer.

• Dette apparat må ikke anvendes af børn. Rengøring og vedli- geholdelse må ikke udføres af børn.

• Adskil altid apparatet fra strøm- forsyningen, inden du sætter det sammen, skiller det ad eller rengør det. Symboler på maskinen Advarsel! Ikke egnet til vand med høj sandandel. Læs og overhold driftsvej- ledningen, som hører til pro- duktet! Obs! Tag straks strømstikket ud af stikkontakten, hvis strømtilslutningsledningen beskadiges eller skæres igennem. 5,5 m Maksimal nedsænknings- dybde Apparater må ikke bortskaf- fes med husholdningsaffald. Billedtegn i vejledningen Faretegn med angivelser til forebyggelse af person- el- ler materiel skade. Advarselsskilt med angi- velser til forhindring af personskader på grund af elektrisk stød. Påbudstegn med angivelser til forebyggelse af skader. Tag strømstikket ud. Henvisningstegn med infor- mationer til bedre omgang med apparatet. Særlige anvisninger til sikker drift

• Hvis der er personer i vandet, må produktet ikke sættes i gang. Fare for elektrisk stød.

• Slut kun produktet til en stik- kontakt med fejlstrømsrelæ (HPFI-relæ) med en dimensi- oneret fejlstrøm på højst 30 mA; sikring min. 6 ampere.

• Hvis dette produkts strømtilslut- ningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvali ceret person for at undgå fare.

• Væsken kan blive snavset af smøremidler, som løber ud.

• Se de øvrige anvisninger i kapitlet »Rengøring og vedli- geholdelse«. Generelle sikkerhedsanvisninger Dette afsnit omhandler de grund- læggende sikkerhedsforskrifter ved brug af apparatet.DK

Arbejde med produktet: Forsigtig: Sådan undgår du ulykker og kvæstelser:

• Personer, der ikke har læst og forstået driftsvejledningen, må ikke bruge produktet. Der kan være lokale regler for brugerens mindstealder.

• Bær fast skotøj, som beskytter mod elektrisk stød.

• Sørg for egnede forholdsregler, så børn holdes på afstand af produktet, når det er i gang. Der er fare for kvæstelser.

• Brug aldrig produktet i nærhe- den af antændelige væsker el- ler gasser. Hvis dette ikke over- holdes, er der fare for brand eller eksplosioner.

• Pumpning af aggressive, abra- sive (smergelagtige), ætsende, brændbare (f.eks. motorbrænd- stoffer) eller eksplosive væsker, saltvand, rengøringsmidler og fødevarer er ikke tilladt. Tempe- raturen for pumpevæsken må ikke overskride 35°C.

• Opbevar produktet på et tørt sted uden for børns rækkevidde. Forsigtig! Sådan undgår du skader på apparatet og eventuelt deraf resulterende personskader:

• Hvis produktet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Lad en fagmand kontrollere, om de krævede elektriske beskyttelses- foranstaltninger er til stede før opstarten.

• Hold øje med apparatet under driften, så det hurtigt opdages, hvis pumpen løber tør. Kontrollér regelmæssigt svømmekontak- tens funktion (se kapitlet »Op- start«). Hvis disse anvisninger ikke overholdes, ophører alle garanti- og erstatningskrav.

• Bemærk, at pumpen ikke er beregnet til vedvarende drift (f. eks. til løbende vand i havebas- siner). Kontrollér regelmæssigt, at produktet fungerer korrekt.

• Bemærk, at der anvendes smøremidler i produktet, som i visse situationer kan være årsag til skader eller snavs, hvis de løber ud. Brug ikke pumpen i havebassiner med sk eller vær- difulde planter.

• Bær eller hold ikke produktet i strømtilslutningsledningen eller i slangen.

• Beskyt produktet mod frost og mod at køre tør.

• Brug kun originalt tilbehør og foretag ikke ændringer på pum- pen.

• Læs anvisningerne i drifts- vejledningen om emnerne „Rengøring og vedligeholdelse“ og „Opbevaring“. Alle øvrige foranstaltninger og især åbning af produktet skal udføres af en autoriseret elektriker. Kontakt altid vores service-center i for- bindelse med reparationer. Elektrisk sikkerhed: Forsigtig: Derved forhindrer du ulykker og kvæstelser forårsaget af elektrisk stød:DK

en kabeltromle, skal den altid rulles helt ud. Kontroller forlæn- gerkablet for skader.

• Tag altid stikket ud af stikkontak- ten, før du arbejder med produk- tet, ved utæthed i vandsystemet, ved arbejdspauser, og når pum- pen ikke anvendes.

• Tilslutningsledninger må ikke have mindre tværsnit end gummislangeledninger med betegnelsen H05RN-F. Længden på ledningen skal mindst være 10 m. Forlængerkablets enkelt- tråds-tværsnit skal mindst være 2,5mm

• Hvis dette produkts strømtilslut- ningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvali ceret person for at undgå fare. Ibrugtagning Montering Påskruning af adapter

2. Tryk på den røde frigørelsesknap på

Quick-Connect-adapteren (11), og skub Quick-Connect-adapteren (11) ind i vinkeladapteren (10).

3. Slip den røde frigørelsesknap.

2. Tryk på den røde frigørelsesknap på

Quick-Connect-adapteren (11), og skub vinkeladapteren (10) ind i Quick- Connect-adapteren (11).

• Ved drift af produktet skal der være fri adgang til strømstikket efter opstilling.

• Inden du tager din nye pumpe i brug, skal følgende forholdsreg- ler kontrolleres af en fagperson: - Jording, nulstilling, fejlstrøm - Jordforbindelse, nulleder og fejlstrømsrelæ skal være i overensstemmelse med sikker- hedsforskrifterne fra energisels- kabet og fungere korrekt, - De elektriske stikforbindelser skal være beskyttede mod fugt og væde.

• Ved fare for oversvømmelse skal stikforbindelserne anbrin- ges i et område, der er sikret mod oversvømmelse. Fare på grund af elektrisk stød.

• Sørg for, at netspændingen stemmer overens med angi- velserne på typeskiltet.

• Udfør elinstallationen efter de nationale forskrifter.

• Kontrollér produktet, strømtils- lutningsledningen og strømstik- ket for skader før brug. Defekte strømtilslutningsledninger må ikke repareres, men skal uds- kiftes med nye. Skader på produktet skal repareres af en autoriseret fagmand.

• Brug ikke strømtilslutningsled- ningen til at trække stikket ud af stikkontakten med. Beskyt strømtilslutningsledningen mod varme, olie og skarpe kanter.

• Bær eller hold ikke produktet i strømtilslutningsledningen.

• Brug kun forlængerkabler, som er sprøjtevandsbeskyttede, og som er beregnet til anvendelse udendørs. Hvis du anvenderDK

3. Slip den røde frigørelsesknap.

4. Skru slangeadapteren (9) på vinkelad-

apteren (10). Montering af svømmekontak- tens højdejustering

• Skyd svømmekontaktens højdejustering (6) hen over svømmekontaktføringen (8) ved siden af bæregrebet (1). Tilslutning af trykledning Rentvands-dykpumpen installeres - enten med fast rørledning - eller med fl eksibel slangeledning.

• Ved anvendelse af en ½" slange træk- kes den hen over pumpens slangead- apter (9) og fastgøres med et spænde- bånd.

• Ved anvendelse af en ¾"-, 1"- eller 1 ½"-slange skæres tilslutningen ovenover af, hvorefter slangen trækkes hen over tilslutningen (fastgøring med spænde- bånd).

• Ved anvendelse af et hanestykke med indvendigt gevind (G 1") til tilslutning af eksterne slangetilslutnings-systemer skæ- res de øverste tre tilslutninger lige over G 1"-rørgevindet af.

• Slut et hanestykke med indvendigt ge- vind (G 1 ½") direkte til vinkeladapte- ren ( 10).

• Tilslut et hanestykke med indvendigt gevind (G1 ½ “) direkte til Quick-Con- nect-adapteren (11). Målingen af de maksimale ydelsesda- ta foretages ved optimale betingelser som lige, direkte udgang. Vinkeladapteren (10) kan reducere effekten. Opstilling/ophængning Pumpen kan stilles eller hænges op. Til ophængning og/eller udtagning af pumpen kan nylonrebet (12), som er del af leveringsomfanget, anvendes. Pumpekanalen skal mindst have målene 40x40x50cm, så svømmekontakten kan bevæge sig frit. Fastgør nylonrebet (12) på bærehåndtaget (1). Sørg for, at produktet ikke holdes eller hænges op i strømtilslutningsledningen. Der er fare for strømstød, hvis strømtilslutningslednin- gen beskadiges. Vær opmærksom på, at der i tidens løb kan samle sig snavs og sand i bunden af kanalen, som kan beskadi- ge pumpen. Vi anbefaler at stille pum- pen på en teglsten eller en gitterrist. Hvis vandet står lavt, kan slammet i kanalen hurtig tørre ind og forhind- re, at pumpen starter op. Kontroller før opstart

• Kontrollér svømmekontaktens funktion (se kapitlet »Betjening«).

• Kontrollér, om pumpen står sikkert eller er hængt sikkert op.

• Kontrollér, om trykledningen er anbragt korrekt.

• Kontrollér, om den elektriske stikkontakt er i korrekt tilstand samt at den er til- strækkeligt sikret (min. 6A).

• Kontrollér, at der ikke kan komme fugt eller vand til strømtilslutningen. Der er fare for strømstød.DK

• Der skal være en minimumsvandstand på 50 mm ved ibrugtagning. Betjening Strømtilslutning Din nye dykpumpe er allerede forsynet med et beskyttelsesstik. Pumpen er bereg- net til tilslutning til en beskyttelsesstikkon- takt med fejlstrømsrelæ (HPFI-relæ) med 230V~50Hz. Start først produktet op, når alle de foregående punkter er kontrolleret. Tænd/sluk

1. Sæt strømstikket i stikkontakten. Pum-

pen starter med det samme, når svøm- mekontakten er i den rigtige position (se »Automatisk drift« og »Manuel drift/fl ad udsugning«).

2. Tag strømstikket ud af stikkontakten for

at slukke. Pumpen slukkes. Ved lav vandstand slukkes pumpen automatisk af svømmekontakten. Hold øje med apparatet under drif- ten, så det hurtigt opdages, hvis klarvands-dykpumpen løber tør, for at und- gå skader. Automatisk drift I automatisk drift tænder og slukker svøm- mekontakten (5) automatisk pumpen. Ved stationær installation skal svømmekontakten (5) kontrolleres regelmæssigt (senest hver tredje måned). Tænd- eller slukpunktet for svømmekontak- ten (5) kan indstilles i 3 trin, se afbildning Svømmekontaktføring (8)

Du kan variere tænd- eller slukpunktet på følgende måde: - Vælg et af de to indgrebstrin på bærehåndtaget (1).

1. Tryk svømmekontaktens højdejustering

(6) sammen på svømmekontaktføringen (8), og fl yt den til den ønskede positi- on.

2. Slip svømmekontaktens højdejustering

(6). Svømmekontaktens højdejustering (6) falder i hak i svømmekontaktførin- gen (8). - Varier længden på svømmekontaktens kabel (7). Træk/skub hertil kablet (7) gennem ringen på holdeklipsen (6). Kontrollér svømmekontakten (5): - Den skal være anbragt, så den frit kan hæves og sænkes. Koblingspunktets højde for »Tænd« og koblingspunktets højde for »Sluk« skal let kunne nås. Kontrollér dette ved at stille pumpen i en beholder fyldt med vand og forsig- tigt løfte svømmekontakten (5) op med hånden og derefter sænke den igen. Så kan du se, om pumpen tændes og slukkes. - Sørg for, at afstanden mellem svøm- mekontakten (5) og svømmekontaktens højdejustering (6) ikke er for lille. Hvis afstanden er for lille, kan korrekt funkti- on ikke garanteres. - Sørg for ved indstilling, at svømmekon- takten (5) ikke rører ved bunden, før pumpen slukkes. Der er fare for at pumpen kører tør, hvis kablet til svømmekontakten (7) vælges for langt, og især hvisDK

svømmekontaktens højdejustering (6) ikke er monteret (se „Ibrugtag- ning“). Manuel drift/ fl ad udsugning Obs: Undgå, at pumpen kø- rer tør! Fare for overophed- ning! En overophedet pumpe må ikke berøres! Der er fare for forbrænding! I manuel drift slukkes pumpen ikke automa- tisk, da svømmekontakten(5) er kortsluttet. Hertil skalsvømmekontakten (5) anbringes lodret opad ved pumpen. Skyd svømmekontaktens højdejustering (6) hen over svømmekontaktføringen (8) ved siden af bæregrebet (1). Træk kablet til svømmekontakten (7) gennem svømme- kontaktens højdejustering (6), indtil svøm- mekontakten (5) be nder sig lodret over svømmekontaktens højdejustering (6). Se gur

Hold altid øje med pumpen i manu- el drift. Sluk omgående for pumpen (træk stikket ud), hvis der ikke læn- gere pumpes vand. Der er risiko for skader, hvis pumpen løber tør. Rengøring og vedligeholdelse Rengør og vedligehold produktet re- gelmæssigt. Regelmæssig rengøring og vedligeholdelse øger ydelsen og giver pro- duktet længere levetid. Lad arbejder, der ikke er beskrevet i denne vejledning, udføre af vores servicecenter. Anvend kun originaldele. Es Der er fare for tilskadekomst. Træk strømstikket ud, hver gang du arbejder med produktet. Der er fare for strømstød eller kvæs- telser på grund af bevægelige dele. Allgemeine Reinigungsarbeiten

• Produkter, der ikke er installeret stati- onært: Rengør altid pumpen med rent vand efter brug.

• Produkter, der er installeret stationært: Kontrollér svømmekontaktens (5) funk- tion regelmæssigt (senest hver tredje måned).

• Fjern trævler og berpartikler, som even- tuelt har sat sig fast i pumpehuset (3) med en vandstråle.

• Urenheder på pumpens underside kan sprøjtes af med rent vand. Alle øvrige foranstaltninger og især åbning af pumpen skal udføres af en autoriseret elektriker. Kontakt altid vores service-center i forbindelse med reparationer. Opbevaring

• Rengør pumpen før opbevaring.

• Opbevar pumpen på et tørt og frostsik- kert sted uden for børns rækkevidde.

• Hvis du ikke skal bruge pumpen i læn- gere tid, skal den rengøres grundigt efter sidste brug, og før den bruges igen. Som følge af afl ejringer og rester kan det ellers være vanskeligt at starte pumpen op igen.DK

• Læg strømtilslutningsledningen (2) cirkelformet sammen. Hæng strømtilslut- ningsledningen (2) rundt om svømmekon- takten (5) i svømmekontaktføringen (8), se afbildning

Bortskaffelse/ miljøbeskyttelse Afl ever maskine, tilbehør og emballage til miljøvenligt genbrug. Apparater må ikke bortskaffes med husholdningsaffald. Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr: Forbrugere er juridisk forpligtet til at sende elektriske og elektro- niske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og res- sourcebesparende genanvendelse. Afhængigt af hvordan det implementeres i national lovgivning, har du følgende mulig- heder:

• at give det tilbage til salgsstedet,

• at afl evere det på en genbrugsstation,

• at sende det tilbage til producenten/distri- butøren. Tilbehørsdele og hjælpemidler uden elektris- ke bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf. Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivelse af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige pro- duktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte- de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhyg- geligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som slid- dele (f.eks. Returstop) eller for beskadigel- ser på skrøbelige dele (f.eks.kontakter). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt el- ler ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningenDK

anførte anvisninger følges nøje. Anvendel- sesformål og handlinger, som der frarådes eller advares imod i betjeningsvejlednin- gen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Der er navnlig ingen garantikrav ved pump- ning af abrasive materialer (sand, sten) eller aggressive væsker, da dette vil beskadige tætningerne, pumpehjulet, motoren eller an- dre dele. Obs:Dykpumper er afvandingspumper. For- målet med konstruktionen af en dykpumpe er, at transportere eller pumpe en bestemt mængde vand så hurtigt som muligt inden for dens præstationsklasse. Dykpumper er ikke egnet som vandingspumper (f.eks. ha- vevanding) eller til permanent brug (f.eks. til vandløb eller springvand i havebassi- ner). I tilfælde af ukorrekt brug bortfalder garantikravet. Kontrollér regelmæssigt svømmekontaktens funktion. Ved ikke-overholdelse eller hvis pumpen kører tør, ophører alle garanti- og erstatningskrav. Garantikravet ophører også, hvis klar- vands-dykpumpen bruges uden bundplade, eller hvis skader skyldes, at man holder ap- paratet i tilslutningsledningen eller hænger det op ved hjælp af tilslutningsledningen. Pumper må ikke køre tør eller udsættes for frost. Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kasse- bonen og identi kationnummeret (IAN420143_2204) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærkepla- den, en indgravering.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori de- fekten består og hvornår denne defekt er optrådt indsende portofrit til den ser- viceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube- tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker trans- portemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice- lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er ind- sendt tilstrækkeligt emballeret og frankeret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores ser- vice- lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – ind- sendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis.DK

Service Danmark Tel.: [phone] E-Mail: [e-mail] IAN 420143_2204 Importør Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Tyskland www.grizzlytools.de Reservedele/Tilbehør Reservedele og tilbehør kan bestilles på www.grizzlytools.shop Hvis du ikke har internet, kan du også henvende dig telefonisk til vores servicecenter (se „Service-Center“, side 110). Hav de nedenfor anførte bestillingsnumre klar. Pos. Betegnelse Bestillingsnumre Betjenings- vejledning 10/9 Vinkeladapter + Slangeadapter 79300310 12 Nylonreb 79300311DK

Fejlsøgning Problem Mulig årsag Fejlafhjælpning Pumpen star- ter ikke Der er ingen strøm Kontrollér stikkontakten, strømtils- lutningsledningen, ledningen og strømstikket, evt. reparation udført af en autoriseret elektriker Svømmekontakten (5) kobler ikke Anbring svømmekontakten i en høje- re stilling Pumpen pum- per ikke Pumpefodens indløbsrist er stoppet til Rengør pumpefodens indløbsrist med en vandstråle (se »Almindelig ren- gøring«) Pumpeydelsen falder på grund af vandets indhold af snavs og smergel Rengør pumpen Pumpen sluk- kes ikke Svømmekontakten kan ikke synke ned Stil pumpen rigtigt på kanalens bund Utilstræk- kelig pum- pemængde Pumpefodens indløbsrist er stoppet til Rengør pumpefodens indløbsrist med en vandstråle (se »Almindelig ren- gøring«) Pumpeydelsen falder på grund af vandets indhold af snavs og smergel Rengør pumpen Pumpen slukkes efter kort tid Motorværnet slukker pumpen, for- di vandet er meget snavset. Tag strømstikket ud, og rengør pum- pen og kanalen. Vandtemperatur for høj, motorvær- net slukker pumpen. Sørg for, at vandtemperaturen maksimalt er 35°C!ES

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at Dykpumpe til rent vand af serien PTPK 270 A1 Serienummer 000001 - 042000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationa- le standarder og regler anvendt: EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr229
