BRUGSANVISNING PBKP 8000 A1 PARKSIDE

Betjenings- og sikkerhedsforskrifter

Oversættelse af den originale driftsvejledning

DE AT CH

BENZIN-KLARWASSERPUMPE

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

1 Forklaring til symbolerne på produktet 138
2 Indledning.... 139
3 Produktbeskrivelse (fig. 1-10).... 139
4 Leveringsomfang (fig. 2).... 139
5 Tilsigtet brug.... 139
6 Sikkerhedsforskrifter 140
7 Tekniske data 141
8 Udpakning 142
9 Før ibrugtagning.... 142
10 Betjening.... 144
11 Rengøring og vedligeholdelse 144
12 Opbevaring.... 145
13 Transport.... 146
14 Reparation og bestilling af reservedele.... 146
15 Bortskaffelse og genanvendelse 146
16 Vedligeholdelsesplan 147
17 Fejlafhjælpning 147
18 EU-overensstemmelseserklæring 148
19 Garantibevis.... 149

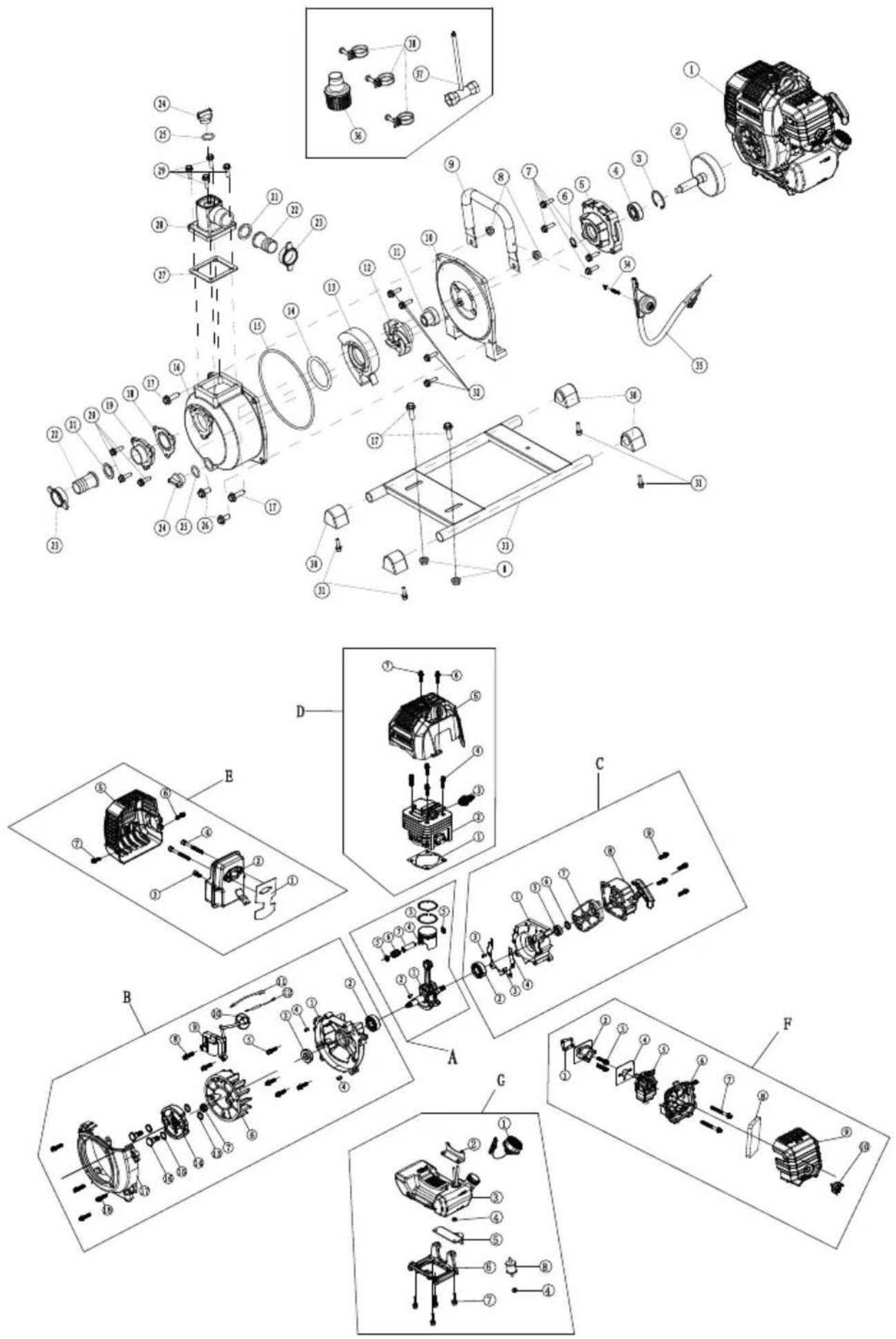

20 Eksplosionstegning.... 150

1 Forklaring til symbolerne på produktet

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!		Pumpens omløbsretning
	Pas på! Tilsidesættelse af sikkerhedsskiltene og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død.	[SDZ6]	Tankindhold
	Brug høreværn. Brændstof-olieblanding
	Åben ild og rygning i nærheden af apparatet er strengt forbudt!		Transportmængde/time
	Ikke åben ild. maks. væsketemperatur
	Forgiftningsfare! Brug kun produktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.		maks. transporttryk
	Vigtigt. Sluk motoren, inden du på-fylder brændstof. Påfyldning må ikke ske, mens apparatet kører.		Vægt (kg)
	Choke ON/OFF		Produktets garanterede lydeffektni-veau.
	Tryk på primeren.		Produktet opfylder gældende EU-di-rektiver.
	Transportmængdehastighed - Low-High

2 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit produkt at kende og bruge det som til-sigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden produktet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.

Arbejde på produktet må kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende produkter, overholdes.

Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

3 Produktbeskrivelse (fig. 1-10)

1. Vandpåfyldningsstuds
2. Tændrørshætte
   2a. Tændrør
3. Choker
   3a. Brændstofpumpe "Primer"
4. Udstødning
5. Trækstarter
6. Brændstoftank
7. Tankdæksel
8. Vingeskrue
9. Luftfilterlåg
   9a. Luftfilter
10. Sugetilslutning
11. Sluk-kontakt
12. Tryktilslutning
13. Gashåndtag
14. Vandaftapningsskrue
15. Slangeadapter
16. Omløbermøtrik
17. Pakning
18. Slangeklips
19. Forfilter
20. Tændrørsnøgle

4 Leveringsomfang (fig. 2)

Pos. Stk. Betegnelse

15 2 x Slangeadapter

16 2 x Omløbermøtrik

17 2 x Pakning

18 3 x Slangeklips

19 1 x Forfilter

20 1 x Tændrørsnøgle

1 x Brugsanvisning

5 Tilsigtet brug

Produktet er velegnet til kunstvanding af grønne områder, grøntsagsbede og haver samt til drift af plænesprinklere. Klart vand (ferskvand), regnvand og let sæbelud er velegnet som pumpemedie. Med forfilter kan man foretage udtagning af vand fra bassiner, vandløb, regntønder, regnvandscisterner og brønde.

Transportvæskens maksimale temperatur må ikke overstige +35°C ved kontinuerlig drift.

Produktet må kun bruges til det fastlagte formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

ADVARSEL

Læs for din egen sikkerheds skyld denne manual og de generelle sikkerhedsforskrifter grundigt igennem inden ibrugtagning af produktet. Gives produktet videre til tredjemand, skal du sørge for, at brugsanvisningen følger med.

5.1 Utilsigtet brug

Brugen af pumpen er strengt forbudt for følgende stoffer:

• Maling eller lak af enhver type
• alle typer opløsnings- eller fortyndelsesmidler
• alle typer brændstoffer og smøremidler
  • propan eller andre former for flydende gas
• alle typer brændbare væsker
• fødevarer for mennesker eller dyr
• granulater eller stoffer med faste partikler
• kemikalier
  • væsker med temperaturer over 40°C
• alle væsker, der ikke udtrykkeligt er nævnt i denne brugsanvisning
• væsker med anti-parasitter, herbicider og pesticider.

Overhold sikkerhedsanvisningerne

PAS PÅ

Pumpen må ikke bruges til at fylde beholdere, der kan eksplodere under overtryk.

• Pumpen er ikke egnet som sikkerhedsudstyr til brandslukningsanlæg.
• Pumpen er ikke egnet til kontinuerlig drift (f.eks. industriel brug, kontinuerlig cirkulationsdrift).
• Pumpen er kun godkendt til brug til transport af vand og neutrale væsker ved stuetemperatur.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig person-skade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

6 Sikkerhedsforskrifter

PAS PÅ

Pas på!

Ved brug af produkter skal bestemte sikkerhedsforanstaltninger overholdes for at forhindre personskader og materielle skader. Læs derfor denne brugsanvisning/sikkerhedsforskrifter igennem med omhu. Udleveres produktet til andre personer, bedes også denne brugsanvisningen/sikkerhedsforskrifterne udleveret. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

Overhold sikkerhedsanvisningerne

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug!

6.1 Produktspecifikke sikkerhedsanvisninger

• Stil produktet på en plan, lige overflade (kipsikker).
• Kontrollér hele produktet for løse dele (møtrikker, bolte, skruer osv.). Foretag evt. vedligeholdelse eller udskiftning, før produktet tages i brug.

PAS PÅ

Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i brugsanvisningen eller i kataloget, kan medføre fare for personskade for operatøren.

• Personer bør holde en sikkerhedsafstand på mindst 15 meter fra arbejdsområdet.
• Brug ikke produktet, hvis det er beskadiget. Fjern aldrig beskyttelsesudstyr fra produktet. Dette kan medføre alvorlige personskader.
• Børn må ikke benytte produktet. Børn skal holdes under opsyn for at sikre, at de ikke leger med produktet.
• Efter ikke produktet uden opsyn.
• Personer, der er påvirket af alkohol, narkotika eller medikamenter, eller som er trætte eller syge.

6.2 Händtering af brændstof

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Opbevar kun brændstof i hertil indrettede og godkendte beholdere (dunke).
• Tankbeholdernes lukkekapper skal altid skrues ordentligt på og spændes fast.
• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Stands forbrændingsmotoren, og lad den køle af inden tankningen.
• Tank kun udendørs, og ryg ikke under tankningen.
• Opbevar aldrig produktet med brændstof i tanken inde i en bygning. Brændstofdampe kan komme i kontakt med åben ild eller gnister og blive antændt.
• Undlad at stille produktet og brændstofbeholderen i nærheden af varmeapparater, strålevarmere, svejse-apparater eller andre varmekilder.
• Hvis der er spildt brændstof, må man ikke starte forbrændingsmotoren, før det brændstof-forurenede område er blevet renset. Undgå ethvert forsøg på at tænde motoren, til brændstofdampene er fordampet (tørret af).

- Af sikkerhedsårsager skal man med jævne mellemrum kontrollere brændstofledningen, brændstoftanken, tanklukningen og tilslutningerne for skader, ældning (skørhed), for korrekt montering og utætheder, og man skal foretage udskiftning efter behov.

6.3 Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være restrisici under driften.

• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Brug produktet som anbefalet i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
• Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.
• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.

7 Tekniske data

Motor 2-taktsmotor/	luftkølet
Slagvolumen 42,7 cm3
Maks. udgangseffekt (kW) 1,25kW/1,7HK
Maks. motorhastighed 9500 min	-1
Maks. transportmængde i liter 8000 l/h
Nominal transportmængde i liter 5500 l/h
Sugetilslutning G1"
Tryktilslutning	G1"
Tilspændingsmoment for skruer	8 Nm
Tilspændingsmoment for ind- og udløbsstudser	8-10 Nm
Maks. transporthøjde	25-30 m
Maks. sugehøjde	8 m
Maks. tryk	3 bar
Brændstof	Blanding 1:40
Tankindhold	1,05 l
Dimensioner	425x255x315 mm
Vægt	8,5 kg

Forbehold for tekniske ændringer!

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støjemissionsværdierne er bestemt i overensstemmelse med EN ISO 3744:1995.

Støjværdier

Lydtryksniveau L_pA	96 dB
Måleusikkerhed K_pA	3 dB
Lydeffektniveau L_wA	109 dB
Måleusikkerhed K_wA	3 dB
Garanteret lydeffektniveau L_wA	112 dB

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

8 Udpakning

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

ADVARSEL

Produkt og emballeringsmaterialer er ikke lege- tøj!

Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9 Før ibrugtagning

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

* = medfølger ikke!

Bemærk:

Produktet har en centrifugalkraftkobling. I takt med at hastigheden stiger, skabes der en friktionsforbindelse ved, at centrifugalkraften presser koblingsbelægningerne mod koblingshusets indervæg.

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brændstoflækage.
• Kontrollér brændstofniveauet – brændstoftanken skal være mindst halvt fuld.
• Kontrollér luftfilterets tilstand.
• Kontrollér brændstofledningernes tilstand.

• Vær opmærksom på tegn på skader.

- Sørg for tilstrækkelig udluftning af produktet.

- Kontrollér, at tændrørshætten er fastgjort til tændrøret.

- Suge- og trykledningen skal være fastgjort på en sådan måde, at de ikke udøver noget mekanisk tryk på pumpen.

9.1 Installation af sugeledning\* (fig. 3)

Bemærk:

Pumpen har en kontraventil, der forhindrer vandet i at løbe tilbage i sugeledningen.

• Sugeledningen* skal forstærkes med en stiv væg eller et trådnet.
• Brug ikke slanger*, der er mindre end pumpens sugeledning*.
• Sugeledningen* bør ikke være længere end nødven-digt.
• Pumpen har den højeste ydeevne, når den er så tæt som muligt på vandspejlet, og slangerne* er korte.

• En utæt sugeledning* forhindrer indsugning af van det, fordi der i stedet indsuges luft.

• Sæt slangeadapteren (15) ind i omløbermøtrikken (16).

• Sæt tætningen (17) ind i omløbermøtrikken (16).
• Skru en omløber (16) på sugetilslutningen (10), og spænd den fast (8-10 Nm).
  Sørg for, at omløberens (16) pakning (17) ligger an mod sugetilslutningen (10).
• Fastgør sugeledningen* til slangeadapteren (15) på sugeledningen* med en slangeklemme (18) for at undgå lækluft og tab af sugekraft. Til fastskruning af slangeklemmen (18) bruger man stjerneskruetrækkeren fra tændrørsnøglen (20).
• Installér forfilteret (19) i den anden ende af sugeledningen*, og fastgør det med en slangeklemme (18). Til fastskruning af slangeklemmen (18) bruger man stjerneskruetrækkeren fra tændrørsnøglen (20). Undgå at indsuge fremmedlegemer (sand osv.). Monter om nødvendigt et forfilter (19).
• Afmontering skal foretages i omvendt rækkefølge.

9.2 Installation af trykledning\* (fig. 4)

1. Sæt slangeadapteren (15) ind i omløbermøtrikken (16).
2. Sæt tætningen (17) ind i omløbermøtrikken (16).
3. Skru en omløber (16) på tryktilslutningen (12), og spænd den fast (8- 10 Nm). Sørg for, at omløberens (16) pakning (17) ligger an mod tryktilslutningen (12).
4. For at forbedre pumpens ydeevne og reducere væskefriktionen skal man bruge en kort trykledning* med stor diameter. En lang eller tynd slange* øger væskefriktionen og reducerer pumpens ydeevne.
5. Fastgør trykledningen* til slangeadapteren (15) på trykledningen* ved hjælp af en slangeklemme (18). Spænd slangeklemmen (18) godt fast med stjerneskruetrækkeren på tændrørsnøglen (20) for at forhindre, at trykledningen* glider af slangeadapteren (15) under tryk.
6. Afmontering skal foretages i omvendt rækkefølge.

9.3 Forpumpning af produkt (fig. 5)

Bemærk:

Hvis pumpen kører tør, vil dens pakninger blive beskadiget. Hvis pumpen kører tør, skal man straks slukke for motoren og lade pumpen køle af før forpumpning.

Bemærk:

Hvis pumpen fjernes igen efter brug, er det vigtigt, at der påfyldes vand igen, när den atter tilsluttes og tages i brug.

1. Før man starter motoren, skal man fjerne vandpåfyldningsstudsen (1) fra pumpekammeret og fylde pumpekammeret med vand.
2. Skru atter vandpåfyldningsstudsen (1) ind, og spænd den fast.

Bemærk:

Det er ikke nødvendigt at fylde sugeledningen med vand!

9.4 Kontrol af niveau for brændstof/olieblanding (fig. 6)

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.
• Brug altid frisk brændstof-/olieblanding.
• Varme, flammer og gnister skal holdes på afstand.
• Brændstof må kun påfyldes udendørs.
  • Benyt beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.

• Brug en passende tragt eller et påfyldningsrør til tankningen, så der ikke kan spildes brændstof på forbrændingsmotoren og huset. Undgå at overfylde brændstoftanken!

• Kontrollér brændstofniveauet.

- Brændstofniveauet skal stå mellem MAX og MIN.

1. Påfyld brændstof, hvis brændstofniveauet er for lavt.

- Vær da opmærksom på det korrekte blandingsforhold!

1. Skru tankdækslet (7) på. Tankdækslet (7) er forbundet med en tabsbeskyttelse i brændstoftanken (6) og kan således ikke falde af.

9.4.1 Påfyldning af brændstof-/olieblanding

Brændstof og 2-taktsolie

Der skal bruges særlig 2-taktsolie til luftkølede 2-taktsmotorer med et blandingsforhold på 1:40.

ADVARSEL

Brug aldrig brændstof, som ikke er blandet med 2-taktsolie. Dette kan forårsage permanent motorskade og bevirke, at producentens garanti for dette produkt bortfalder. Brug aldrig en brændstofblanding, der har været opbevaret i mere end 90 dage.

9.4.1.1 Brændstofblanding

Brændstofblandingen må ikke blandes i tanken.

Tilføj 2-taktsolie i henhold til brændstof-blandingstabelen.

Brændstof 2-taktsmotorolie (1:40)
1 liter 0,025 liter
2 liter 0,050 liter
5 liter 0,125 liter

10 Betjening

10.1 Start af motoren (Fig. 8)

FARE

Forgiftningsfare!

Brug kun produktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.

PAS PÅ

• Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader.
• I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

BEMÄRK

Brug kun brændstofpumpen "Primer", när motoren er kold!

BEMARK

Når motoren startes den første gang, vil det kræve flere forsøg at starte den, før brændstoffet er transporteret fra tanken op til motoren.

I "kold" tilstand:

1. Stil „CHOKE“ (3) i stilling .
2. Ved koldere temperaturer skal man trykke gentagne gange på brændstofpumpen "Primer" (3a). Dette gør det lettere at starte motoren.
3. Træk nu hurtigt i trækstarteren (5), til motoren går i gang. Skulle motoren ikke starte, gentages processen.
4. Når man har startet motoren (efter ca. 15-30 sekunder), stiller man „CHOKE“ (3) fra til stilling (fig. 8).

5. Indstil den ønskede hastighed ved hjælp af gashåndtaget (13).
   Sådan øger eller reducerer man transportmængden.
   L = Motor i tomgang
   H = Maks transportydelse

6. Hvis motoren ikke starter efter flere forsøg, henvises til kapitlet „Fejlfinding“.

I "varm" tilstand:

1. Træk derefter hurtigt i trækstarteren (5). Produktet bør starte efter maks. 2 træk. Hvis produktet stadig ikke starter, skal man gentage processen beskrevet i
2. Indstil den ønskede hastighed ved hjælp af gas-håndtaget (13).

Bemærk:

Lad motoren køre varm i tomgang i ca. 10 minutter.

10.2 Slukning af motoren (fig. 1)

Bemærk:

Lad produktet køre kortvarigt (ca. 30 sekunder), før du slukker for det for at lade motoren køle af.

1. Man slukker motoren ved at trykke på Sluk-kontakten (11).
2. Fjern tændrørshætten (2) fra tændrøret (2a) for at undgå en utilsigtet start af motoren.

10.3 Efter arbejdsophør

* = medfølger ikke!

1. Fjern trykledningen*.
2. Fjern sugeledningen*.
3. Skru hanetilslutningen (14) af, og lad vandet løbe ud af pumpekammeret.
4. Monter hanetilslutningen (14) igen.

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele. Risiko for ulykker! Udfør som hovedregel vedligeholdelses- og rengøringsarbejde med motoren slukket. Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme. Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre personskader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Træk tændrørshætten af tændrøret.
• Lad motoren køle af.

11.1 Rengøring

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud, eller blæs den over med trykluft ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.

11.2.1 Rengøring af luftfilter (9a) (fig. 9)

PAS PÅ

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filterindsats, kan det forårsage motorskader.
- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterindsats. Der kommer snavs ind i motoren, hvilket kan forårsage alvorlige motorskader.

Luftfilteret (9a) skal renses for hver 50 driftstimer og udskiftes ved behov.

1. Fjern vingeskruen (8).
2. Tag luftfilterlåget (9) af. Vær opmærksom på næsen på luftfilter-afdækningen (9).
3. Tag luftfilteret (9a) af.
4. Brug ikke aggressive rengøringsmidler eller benzin til at rense filteret.
5. Rengør indsatserne ved at banke dem ud på en plan overflade. I tilfælde af kraftig tilsmudsning skal der vaskes med sæbelud; derefter skylles med rent vand efterfulgt af lufttørring.
6. Samlingen sker i omvendt rækkefølge.

11.2.2 Rengøring af tændrør (2a) (fig. 10)

PAS PÅ

Tændrøret må kun udskiftes, när motoren er kold!

Kontrollér tændrøret første gang for snavs efter 20 driftstimer og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret hver 50. driftstime.

1. Træk tændrørshætten (2) forsigtigt af. Træk ikke i kablet, men i selve hætten.
2. Fjern tændrøret (2a) med den medfølgende tændrørsnøgle (20).
3. Fjern evt. snavs fra tændrørets (2a) sokkel.

4. Kontrollér tændrøret (2a) visuelt. Fjern eventuelle aflejringer med en trådbørste.

5. Kontroller tændrørsspalten. Indstil elektrodeafstanden til 0,6 til 0,7 mm med en søger.

6. Samlingen sker i omvendt rækkefølge.

BEMÄRK

Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Og for kraftig tilspænding af tændrøret kan beskadige gevindet i topstykket.

12 Opbevaring

FARE

Hvis produktet opbevares i nærheden af mulige antændelseskilder, kan der opstå brand eller eksplosion. Dette medfører alvorlig forbrænding eller død.

– Fjern mulige antændelseskilder som f.eks. komfurer, varmtvandskedler med gas, gastørretumblere osv.

PAS PÅ

Fare for beskadigelse!

Hvis produktet ikke opbevares korrekt, kan det medføre motorskader.

- Opbevar produktet beskyttet mod smuds, støv og fugt.

12.1 Forberedelse til opbevaring

ADVARSEL

Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Rengør og kontrollér produktet for skader.
2. Tøm brændstoftanken med en brændstof-opsugningspumpe (medfølger ikke) i en godkendt beholder.
3. Start motoren, og lad den køre, til resten af brændstoffet er brugt op.
4. Opbevar brændstof i beholdere, der er særligt beregnet til dette formål.
5. Fjern tændrøret (2a), og rengør det som beskrevet i 11.2.2.
6. Hæld 1 teskefuld ren 2-taktsolie i forbrændingskammeret. Træk langsomt i startsnoren flere gange for at belægge indvendige komponenter med olie.
7. Skru tændrøret (2a) i igen (fig. 10).
8. Opbevar produktet et godt ventileret sted.

12.2 Aftap brændstof-/olieblandingen med en brændstof-opsugningspumpe (fig. 7)

Ved opbevaring i længere perioder skal brændstoffet aftappes.

1. Hold en opsamlingsbeholder under brændstof-op-sugningspumpens slange (medfølger ikke).
2. Skru tankdækslet (7) på. Tankdækslet (7) er forbundet med en tabsbeskyttelse i brændstoftanken (6) og kan således ikke falde af.
3. Skub brændstof-opsugningspumpens slange ned i brændstoffanken (6), og aftap hele brændstof-/olieblandingen vha. brændstof-opsugningspumpen.
4. Skru tankdækslet (7) fast igen.

13 Transport

1. Tøm brændstoftanken med en brændstof-opsugningspumpe (medfølger ikke) i en godkendt beholder.
2. Lad - hvis muligt - motoren køre, indtil det sidste brændstof er opbrugt.
3. Fjern tændrørshætten fra tændrøret.
4. Fastgør produktet, så det ikke kan skride, med f.eks. en strop.
5. Produktet kan løftes og flyttes i håndtaget.

14 Reparation og bestilling af reservedele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

BEMÄRK

Vigtig oplysning ifm. reparation

Vær ved returnering af produktet til reparation opmærksom på, at produktet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

14.1 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
• Artikelnummer
• Data på mærkepladen

Reservedele/tilbehør

Pakring 30x20x3,6 –artikelnummer:	3914601001
Adapter – artikelnummer: 3	914601002
Omløber – artikelnummer:	3914601003

14.2 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter

* = medfølger ikke!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bortskaffes jf. gældende miljøreg- ler.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

Af hensyn til problemfri drift er det vigtigt at overholde følgende vedligeholdelsesintervaller.

Pas på! Ved første ibrugtagning skal der påfyldes brændstof-/olieblanding.

Komponent Før hver brug Hver 3. måned		eller 20h	Hver 6. måned eller 50h	Hver 12. måned eller 100h	Hvert 2. år eller 300h
Kontrol af luftfilter	Kontrolleres X
	Rengøres X
Tændrør Kontrolleres og indstilles		X X X
Tændrørshætte Rengøres X
Køleribber Kontrol X
Forbindelses-elementer som skruer og møtrikker	Kontrolleres (fastspændes ved behov)	X
Forbindelses-elementernes pakninger	Kontrolleres og evt. udskiftes			X
Tomgang	Kontrolleres og indstilles			X
Forbrændings-kammer	Rengøres X
Brændstof-/olieblanding	Kontrolleres X
Brændstofftank	Kontrolleres			X
Brændstofledning	Kontrolleres	Hvert år (udskiftes om nødvendigt)
	Pas på: Punkterne „X“ må kun udføres af autoriserede specialister.

17 Fejlafhjælpning

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejlafhjælpning ved ibrugtagning
Fejl		Mulig årsag	Afhjælpning
Ingen tændgnist	Tændrør	Kulaflejring mellem tændrør	Rengør tændrøret.Indstil elektrodeafstanden til 0,6 til 0,7 mm.Udskift tændrøret.
	andet	Tændspole defekt, sving-hjulsmagnet for svag	Kontakt Kundeservice de-sangående.
Svag tændingsgnist	Kompression	For meget brændstof i for-brændingskammeret, dårligt brændstof eller vand i tan-ken	Fjern tændrøret, og lad detørre; skift brændstof-/olie-blanding.

Fejlafhjælpning under drift
Fejl Mulig årsøg Afhjælpning
Motor opnår ikke ønsket omdrejningstal	Choke er i „-stilling Stil choke i stilling .	≡
	Bevægelige elementer slidt Udskiftes
	Udstødningssystem tilstoppet, ingen lufttilførsel	Udskift udstødningssystem; kontrollér eller udskift tændspole.
	Tændingsgnist svag, topstykke tilsodet Indstil elektrodeafstanden til 0,6 til 0,7 mm.
Karburator utæt Karburatorpøkning slidt Kontakt Kundeservice desangående.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: Parkside

Art.-betegnelse: BENZINDREVET

KLARVANDSPUMPE -

PBKP 8000 A1

Art.-nr. 3914601974, 3914601980,

39146019915, 39146019959

IAN-nr. 440149_2304

Serie-nr. 01001 - 04788

EU-direktiver:

2014/30/EU, 2006/42/EF, 2000/14/EF_2005/88/EF, 2011/65/EU*

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

2016/1628/EU

Emission. Nr:

e24*2016/1628*2021/1398SHA1/P*0521*00

Anvendte standarder:

EN:809:1998/A1:2009; EN 61000-6-1:2007;

EN IEC 61000-6-1:2019; EN 55012:2007/A1:2009;

Dokumentationsansvarlig:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, Tyskland 18.01.2024

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garanti-bevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenum-mer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations- / monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

00800 4003 4003

(0,00 €/Min.)

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjeningsvejledning ved at indtaste artikelnummeret (IAN) 440149_2304.
