BRUGSANVISNING PEHWW 1300 B2 PARKSIDE

Oversættelse af den originale brugsanvisning

GB MT

Domestic Water Pump

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse.... 134

Sikkerhedsanvisninger.... 134

Sikkerhedsanvisningernes betydning.... 134

Billedtegn og symboler.... 135

Sikker opstart af pumpen.... 135

Forberedelse....138

Betjeningselementer.... 138

Montering af bærehåndtag.... 138

Opstilling af pumpen....139

Tilslutning af sugeledning.... 139

Tilslutning af trykledning.... 139

Påfyldning af pumpen....139

Indstilling af trykkontakt....139

Drift....139

Før ibrugtagning....139

Tænd og sluk.... 140

Drift som pumpe.... 140

Kontrol og justering af modtryk...... 140

Opbevaring.... 140

Bortskaffelse/miljøbeskyttelse...... 141

Service.... 141

Garanti.... 141

Reparationsservice.... 142

Oversættelse af den originale EU-overensstemmelseserklæringen.....144

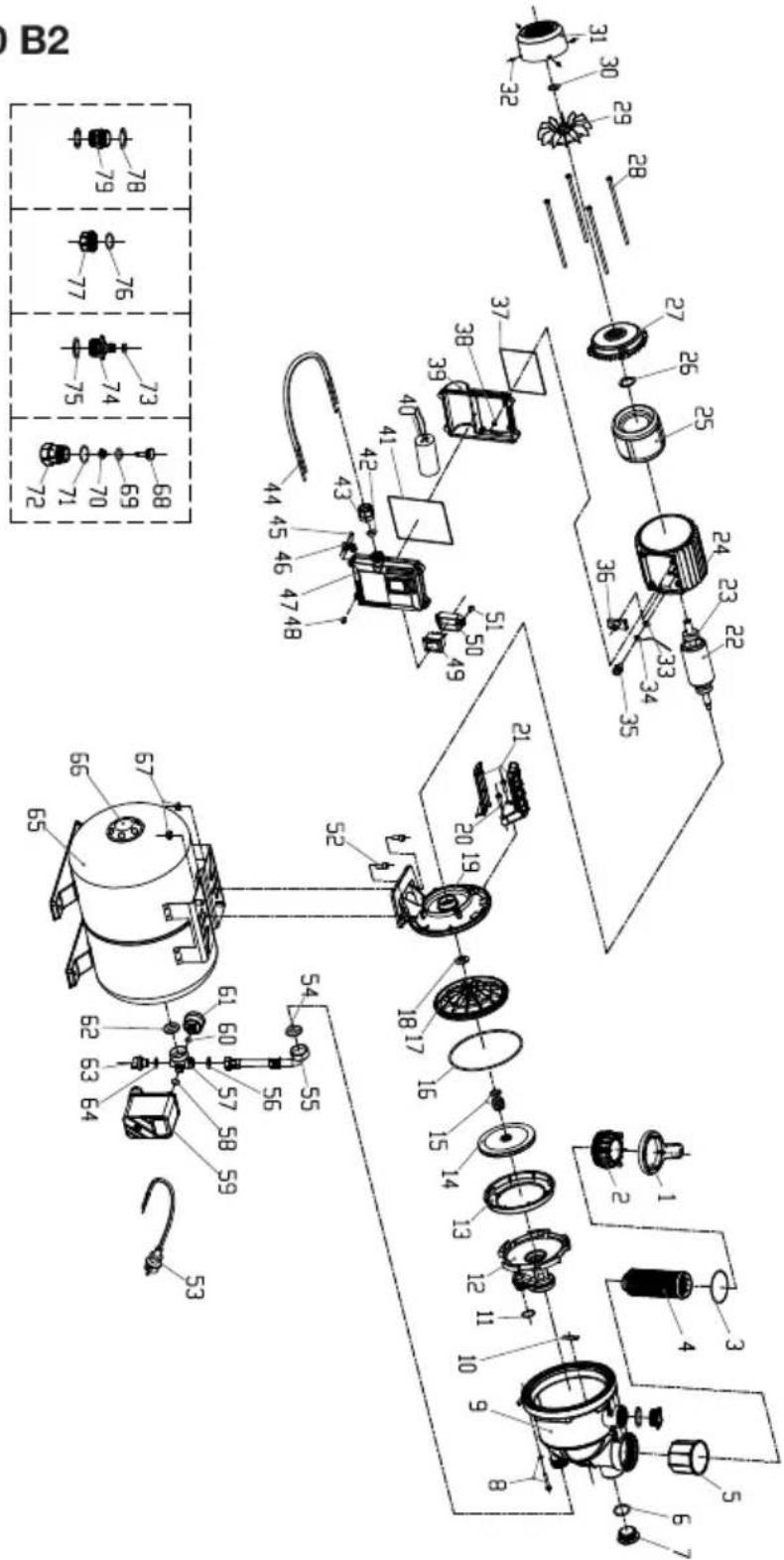

Eksploderet tegning....145

Indledning

Tillykke med købet af dit nye husvandværk (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Det kan ikke udelukkes, at der i nogle tilfælde er vandrester ved eller i apparatet eller i slangeledningerne. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelser:

- Pumpning af rent vand og regnvand med en temperatur op til: ≤ 35 °C

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

- Oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet finder du på den forreste udfoldningsside.

1 Lukkeprop

2 Låg (Forfilter)

3 Haveslangeadapter

4 Dobbeltnippel

5 Vandudgang

6 Bærehåndtag

7 Tænd-/sluk-kontakt

8 Ventilhætte

9 Luftventil

10 Trykbeholder

11 Specialnøgle

12 Fod

17 Forbindelsesslange

18 Lukkehætte

19 Vandindgang

20 Returstop

Fig. A

21 Skrue

Fig. B

22 Forfilter

23 Filterholder

Funktionsbeskrivelse

Husvandværket lagrer vand under tryk. Dette giver mulighed for vandforsyning af toiletter, håndvaske eller vanding med brugsvand. Pumpen tilkobles trykafhængigt og fylder trykbeholderen med vand til frakoblingstrykket er nået.

I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Husvandværk ......PEHWW 1300 B2

Mærkespænding U .... 230 V\~, 50 Hz

Nominelt effektoptag P ....1300 W

Længde Nettilslutningsledning .... 2 m

Vægt 14,1 kg

Beholdervolumen

-brutto 24 ℓ

-netto 20 ℓ

Sugehøjde h_s ......≤ 8 m

Pumpekapacitet Q ....≤ 5000 l/h*

Pumpehøjde h

- maksimal ....≤ 50 m

- Standardindstilling .... ≤ 30 m

Tilkoblingstyk p_1 (Standardindstilling) .1,5 bar

Frakoblingstyk p_0 (Standardindstilling)

3,0 bar

Vandtemperatur θ ≤ 35 °C

Slangetilslutning ...... G1"

Lydtrykniveau ( L_pA ) .... 68,0 dB; K_pA=3,16 dB

Lydeffektniveau (LWA)

- målt 81,0 dB; K_WA=3,16 dB

-garanteret 84 dB

Sikkerhedsanvisninger

OBS! Ved brug af elværktøj skal følgen-de grundlæggen-de sikkerhedsfor-anstaltninger over-holdes til beskyt-telse mod elektrisk stød, fare for tilska-dekomst og brandfare.

Sikkerhedsanvisningernes betydning

▲ FARE! Hvis du ikke overholder denne sikker-hedsanvisning, sker der et uheld. Dette resulterer

i alvorlige kvæstelser eller dødsfald.

▲ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikker-hedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Læs betjeningsvejledningen

OBS!

• Ikke egnet til vand med høj sandandel.
• Obs: Undgå at pumpen kører tør! Fare for overophedning!

Træk stikket vedlige- holdelsesarbejde eller hvis strømledningen er beskadiget

OBS! Varme overflader, fare for forbrænding!

Garanteret lydeffektni-veau L_WA i db.

IN Gevind: G 1"; Vandindgang

OUT Gevind: G 1"; Vandudgang

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Billedsymboler i betjeningsvejledningen

OBS!

Sikker opstart af pumpen Generelle bemærkninger

• Læs betjeningsvejledningen omhyggeligt igen-nem. Gør dig fortrolig med indstillingsdelene og korrekt brug af produktet.
• Dette produkt kan anvendes af børn fra 8 år og af personer med ned-satte fysiske, sensoriske eller mentale evner eller

manglende erfaring og vi- den, hvis de er under op- syn eller er blevet instru- eret i sikker brug af ap- paratet og forstår farerne, brugen af apparatet kan medføre.

Børn må ikke lege med apparatet.

Rengøring og brugerved-ligeholdelse må ikke ud-føres af børn uden opsyn.

• Personer, der ikke har læst og forstået betjeningsvejledningen, må ikke bruge apparatet.
• Apparatet må ikke anvendes i højder over 2000 m.
• Må ikke anvendes til vand med slibende partikler såsom sand. Pumpning af aggressive, slibende, ætsende, brændbare (f.eks. motorbrændstoffer) eller eksplosive væsker, saltvand, rengøringsmidler og fødevarer er ikke tilladt. Temperaturen for pumpevæsken må ikke overstige 35 °C.

- Brug aldrig produktet, hvis der er personer i vandet.

- Udløbende smøremiddel kan forurene væsken.

- Arbejd ikke med produktet, hvis det er beska-diget, ufuldstændigt eller ændret uden producentens tilladelse. Lad en fagmand kontrollere, om de krævede elektriske beskyttelsesforanstaltninger er udført før opstarten.

Forberedelse

- Sørg for, at netspændingen og netfrekvensen stemmer overens med angivelserne på typeskil-tet.

- Tilslutnings- og forlængerledningen skal inden brug altid undersøges for tegn på beskadigelse og ældning. Hvis ledningen beskadiges under brug, skal den øjeblikkeligt adskilles fra forsyningsnettet. R∅R IKKE VED LEDNINGEN, F∅R DEN ER ADSKILT FRA NETTET. Anvend ikke apparatet, hvis ledningen er beskadiget eller slidt.

- Slut kun apparatet til en stikkontakt med fejlstrømsrelæ (RCD) med en dimensioneret fejlstrøm på højst 30 mA.

• Slut produktet til en stik-kontakt, som er sikret med mindst 10 A.
• Arbejd ikke med produktet, hvis det er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse.
• Kontrollér den elektriske sikkerhed før drift. Spørg en fagmand til råds, hvis du ikke er sikker.

- Jordforbindelse, nulleder og fejlstrømsafbryder er i overensstemmelse med sikkerhedsforskrifterne fra energiselskabet og fungerer korrekt.

• De elektriske stikforbindelser er beskyttet mod fugt.
• Stikforbindelserne er anbragt i et område, der er sikret mod oversvømmelse.

- Hvis dette apparats tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalificeret person for at undgå fare. Kontakt vores servicecenter.

• Når produktet anvendes, skal der være fri adgang til strømstikket.
• Brug ikke tilslutningsledningen til at trække stikket ud af stikkontakten med. Beskyt tilslutningsledningen mod varme, olie og skarpe kanter.
• Brug kun forlængerkabler, som er sprøjtevandsbeskyttede, og som er beregnet til anvendelse udendørs. Kablet skal altid rulles helt af kabeltromlen inden brug. Kontrollér kablet for skader.
• Tag altid stikket ud af stikkontakten, før du vedligeholder produktet eller holder pause, og når produktet ikke anvendes.
• Brug kun godkendte forlængerledninger af typen H07RN-F, som er maksimalt 75 m lange, og som er beregnet til anvendelse udendørs. Forlænger-kablets enkelttråds-tvær-snit skal mindst være 2,5 mm ^2 . En kabeltromle skal altid rulles helt af inden brug. Kontrollér forlængerledningen for skader.

- Bær eller fastgør ikke produktet i tilslutningsledningen eller i slangen.

Drift

• Brug aldrig apparatet i nærheden af antændelige væsker eller gasser. Hvis dette ikke overholdes, er der fare for brand eller eksplosioner.
• Bær fast skotøj, som be- skytter mod elektrisk stød.
• Pumpen må ikke være udenfor i frostvejr. Opbevar produktet beskyttet mod frost.
• Hold øje med produktet under brug, så du hurtigt kan gribe ind, hvis pumpen løber tør.

• Bemærk alle anvisninger i følgende kapitel: Rengøring, vedligeholdelse og opbevaring, s. 140 Alle øvrige foranstaltninger og især åbning af produktet skal udføres af en autoriseret elektriker. Kontakt altid vores service-center i forbindelse med reparationer.

• Sluk for motoren, adskil apparatet fra strømforsyningen og lad apparatet køle ned, hvis det standses for rengøring, indstilling, opbevaring eller udskiftning af en tilbehørsdel.

• Udskift slidte eller be- skadigede dele af sikker- hedsmæssige årsager. Anvend udelukkende ori- ginale reservedele og til- behør. Brugen af dele fra andre leverandører med- fører øjeblikkeligt tab af garantien.
• Opbevar produktet på et tört sted uden for børns rækkevidde.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

Tænd-/sluk-kontakt (7)

• Tænd: Sæt tænd/sluk-kontakten (7) i position "I" (TÆNDT).
• Sluk: Sæt tænd/sluk-kontakten (7) i position "0" (SLUKKET).

Montering af bærehåndtag

Fremgangsmåde (Fig. A)

1. Fastgør bærehåndtaget (6) med de to skruer (21).

Opstilling af pumpen

• Stil produktet på et fast, vandret underlag, som er sikret mod oversvømmelse.
• Mulighed for fast installation: Fastgør produktet med skruer (ikke inkluderet i leveringen) på underlaget gennem hullerne i foden. Sørg for, at der er fri adgang til aftapningsskruen (14).
• Stil så vidt muligt produktet, så det er over vandoverfladen, du vil pumpe fra. Hvis det ikke er muligt, skal du fjerne sugeledningen fra vandet efter pumpningen eller lukke sugeledningen med spærrehanen.

Tilslutning af sugeledning

Bemærk

• Bug ikke tilslutningssystemer med lyn-koblinger på sugesiden.
• Brug - hvis muligt - en trykfast spiralslange eller et rør som sugeledning. Minimums diameter: 19 mm (3/4").
• Hvis der er luft i sugeledningen, er produktets funktion ikke garanteret.
• Placer sugeledningen med fald og ikke over pumpen.
• En beskadiget tætning skal skiftes ud.

Fremgangsmåde

1. Fjern tætningsproppen (1) fra vandindgangen (19).
2. Montér returstoppet (20) til vandindgangen (19).
3. Montér en egnet sugeslange til returstoppet (20).

Tilslutning af trykledning

Bemærk

• Trykslangen til tilslutning er ikke inkluderet i de leverede dele.
• Mulig tilslutning: Slangetylle med udven-digt gevind; G 1"
• For maksimal pumpekapacitet: Trykslange ∅ 19 mm

Fremgangsmåde

1. Fjern tætningsproppen (1) fra vandudgangen (5).
2. Hvis nødvendigt: Montering af dobbelt-nippel (4) til vandudgangen (5).
3. Montér en egnet sugeslange.

Påfyldning af pumpen

Bemærk

• Fyld produktet med vand før hver opstart.
• BEMAERK! Fare for overophedning! Undgå, at pumpen løber tør!
• F∅RSIGTIG! Fare for forbrænding! Rør ikke ved pumpen, hvis den er overophedet!

Nødvendige værktøjer

- Specialnøgle (11)

Fremgangsmåde

1. Fjern låget (2) med specialnøglen (11).
2. Udluft den tilsluttede sugeslange.
3. Fyld pumpehuset med vand (≈1,7 l).
4. Påsæt låget (2) med specialnøglen (11).

Indstilling af trykkontakt

Frakoblingstrykket p kan indstilles. Ved maksimalt frakoblingstryk (5,0 bar) opnår apparatet følgende pumpeniveau: ≤ 50 m.

Forskellen mellem frakoblingstyk og tilkoblingstyk Δp: 1,5–1,8 bar

Denne indstilling må kun foretages af en fagperson.

Drift

Før ibrugtagning

• Sørg for, at netspændingen og netfrekvensen stemmer overens med angivelserne på typeskiltet.
• Kontrollér at stikkontakten fungerer korrekt. Slut produktet til en stikkontakt, som er sikret med mindst 10 A.

- Slut kun apparatet til en stikkontakt med fejlstrømsrelæ (RCD) med en dimensioneret fejlstrøm på højst 30 mA.

- ARE! Fare for strømstød! Sørg for, at der ikke kan komme fugt eller vand ind i strømtilslutningen.

- Kontrollér sugeledningen: Sugeledningens sugeende skal være neddyppet i vand.

- Kontrollér trykledningen: Trykledningens udgangsende er åben.

- Produktet er ikke egnet til tilslutning til drikkevandsforsyningen.

Tænd og sluk

Bemærk

• BEMAERK! Ikke egnet til kontinuerlig drift! Det optimale brugsinterval er 30 minutters pumpning, 5 minutters pause.
• Overbelastningssikring: Ved overbelastning slukkes produktet automatisk af en installeret temperaturovervågningsenhed. Efter afkøling tændes produktet automatisk igen.
• Sørg for, at pumpen og sugeslangen er helt fyldt med vand, när du tænder for pumpen, så det forhindres, at produktet løber tør.

Tænd

1. Slut tilslutningsledningen (13) til strømforsyningen.
2. Sæt tænd/sluk-kontakten (7) i position "I" (TÆNDT).

Efter en indsugningstid begynder pumpen at pumpe.

Sluk

1. Sæt tænd/sluk-kontakten (7) i position "0" (SLUKKET).
2. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Drift som pumpe

Hvis forbindelsesslangen (17) adskilles mellem pumpe og trykbeholder (10), fungerer vandværket som pumpe.

Fremgangsmåde

1. Adskil forbindelsesslangen (17): Løsn omløbermøtrikken.
2. Luk åbningen med lukkehætten (18).

Drift som vandværk: Omgør ombygningen.

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Rengøring af forfilter

Reservefilter: Reservedele og tilbehør, s. 143

1. Fjern låget (2) med specialnøglen (11).
2. Tag forfilteret (22) ud af huset.
3. Fjern forfilteret (22) ved kraftig forurening fra filerholderen (23).
4. Skyl forfilteret (22) med rent vand.
5. Sæt det rensede forfilter (22) ind i huset.
6. Påsæt låget (2) med specialnøglen (11).

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Kontrol og justering af modtryk

Bemærk

Nødvendige værktøjer

- Pumpe eller kompressor med trykvisning og tilslutning til autoventil.

Fremgangsmåde

• Åbn en åbning på tryksiden. Vent indtil trykvisningen (15) står på 0.
• Fjern ventilhætten (8).
• Kontrollér trykket ved luftventilen (9).
• Påfyld mere luft ved behov.
• Påsæt ventilhætten (8) på luftventilen (9).

Opbevaring

• rent
  • tørt
• støvbeskyttet
• frostsikkert
• uden for børns rækkevidde
• Inden længerevarende opbevaring (f.eks.Overvintring) skal havepumpen tømmes (Tømning af pumpen, s. 141).

På grund af aflejringer og rester kan det ellers være vanskeligt at starte pumpen op igen.

Tømning af pumpen

Ved risiko for frost og længere perioder uden brug (f.eks. Overvintring) skal pumpen tømmes helt.

⚠ FORSIGTIG! Fare for kvæstelser! Beholder under tryk. Følg anvisningerne nøje.

1. Sluk for apparatet. Træk tilslutningsstikket ud af stikkontakten.
2. Åbn en åbning på tryksiden. Vent indtil trykvisningen (15) står på 0.
3. Åbn aftapningsskruen (14). Vent, til der ikke flyder mere vand ud.
4. Vip apparatet, så restvandet kan sive ud.

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Forfilter, Tætningsring) eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. An-

vendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 494357_2504) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 494357_2504 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
  Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.
• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 494357_2504

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 142

Pos.nr.	1	Betegnelse Best.nr.
	2 2, 3 Låg (Forfilter) 91105586
	8 66 Ventilhætte 91105591
	11 1 Specialnøgle 91105585
	14 63, 64 Aftapningsskrue 91100912
	20 68–72 Returstop 91105807
	22 4 Forfilter	91105587

^1 Eksploderet tegning, s. 145

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Husvandværk

Model: PEHWW 1300 B2

Serienummer: 000001-006500

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 60335-1:2012+A11+A13+A1+A14+A2+A15+A16

EN IEC 60335-2-41:2021+A11

EN 62233:2008 • EN ISO 12100:2010

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende:

Lydeffektniveau (LWA)

- målt: 81,0 dB;

- garanteret: 84 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag V.

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PEHWW 1300 B2

B2 78 79 76 77 75 74 73 68 70 69 71 72 44 45 46 47 48 51 50 49 32 31 30 29 28 27 26 25 24 23 22 36 35 21 20 19 52 54 55 61 60 57 58 59 62 63 64 53

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny

FR ©
