GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα

Inhalt

Einleitung......5

Bestimmungsgemäße

Verwendung 5

Σκοπός χρήσης ......192

Γενική περιγραφή ......193

Παραδοτέα υλικά ......193

Περιγραφή λειτουργίας ......193

Επισκόπηση......193

Τεχνικά στοιχεία......193

Χρόνοι φόρτισης ......194

Δεδομένα απόδοσης ......194

Υποδείξεις ασφαλείας......195

Εικονοσύμβολα επάνω στη συσκευή.....195

Σύμβολα στις οδηγίες ......195

Γενικές υποδείξεις ασφαλείας......195

Συμπληρωματικές υποδείξεις

ασφάλειας......197

Θέση σε λειτουργία......197

Συναρμολόγηση λαβής μεταφοράς......197

Τοποθέτηση/αφαίρεση μπαταρίας......197

'Ελεγχος κατάστασης φόρτισης του συσσωρευτή ....197

Τοποθέτηση 197

Σύνδεση των σωλήνων......198

Πλήρωση αντλίας κήπου....199

'Ελεγχοι πριν από την έναρξη λειτουργίας....199

Ενεργοποίηση/Απενεργοποίηση......199

Ρύθμιση βαθμίδων άντλησης......199

Μήνυμα σφάλματος......200

Καθαρισμός/Συντήρηση ......200

Γενικές εργασίες καθαρισμού......200

Εκκένωση αντλίας κήπου....200

Αποθήκευση......200

Απόρριψη/Προστασία του

περιβάλλοντος......201

Ανταλλακτικά/Αξεσουάρ......201

Εγγύηση......202

Σέρβις επισκευής......203

Μετάφραση της πρωτότυπης

Δήλωσης συμμόρφωσης CE ......219

Επί μέρους σχεδιαγράμματα ......220

εισαγωγή

Συγχαρητήρια για την αγορά της νέας συσκευής σας. Προτιμήσατε να αγοράσετε ένα προϊόν ανώτερης ποιότητας.

Η ποιότητα αυτής της συσκευής ελέγχθηκε κατά τη διάρκεια της παραγωγής, αλλά και σε τελικό έλεγχο. Με τον τρόπο αυτό εξασφαλίστηκε η λειτουργικότητα της συσκευής σας.

Οι οδηγίες χρήσης αποτελούν αναπόσπαστο τμήμα αυτού του προϊόντος.

Περιέχουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και διάθεση της συ- σκευής. Πριν τη χρήση του προϊόντος να εξοι- κειωθείτε με όλες τις οδηγίες χειρισμούς και τις υποδείξεις ασφαλείας. Να χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και μόνο για τον αναφερόμενο σκοπό. Να φυλάξετε καλά τις οδηγίες και να τις παραδώσετε σε τρί- τους μαζί με το προϊόν.

Σκοπός χρήσης

Η αντλία κήπου ενδείκνυται για την άρδευση κήπων. Προορίζεται για ιδιωτική χρήση στον κήπο.

Η συσκευή προβλέπεται αποκλειστικά για την μεταφορά καθαρού και βρόχινου νερού έως μια μέγιστη θερμοκρασία 35 °C.

Κάθε περαιτέρω χρήση που δεν επιτρέπεται ρητά στις παρούσες οδηγίες λειτουργίας (π. χ. μεταφορά τροφίμων, αλμυρού νερού, καυσί- μων κινητήρων, χημικών προϊόντων ή νερού με τριβικές ουσίες) μπορεί να προκαλέσει ζημιές στη συσκευή και να αποτελέσει σοβαρό κίνδυ- νο για τον χρήστη.

Η συσκευή δεν προορίζεται για συνεχή λει- τουργία. Η συνεχής λειτουργία μειώνει τη δι- άρκεια ζωής και η εγγύηση παύει να ισχύει.

Αυτή η συσκευή δεν ενδείκνυται για επαγγελματική χρήση. Σε περίπτωση επαγγελματικής χρήσης, η εγγύηση ακυρώνεται.

Ο χειριστής/ο χρήστης είναι υπεύθυνος για ατυχήματα ή βλάβες προς άλλους ανθρώπους ή στην ιδιοκτησία τους.

Ο κατασκευαστής δεν αναλαμβάνει καμία ευ- θύνη για ζημιές που οφείλονται σε ακατάλληλη ή εσφαλμένη χρήση.

Ο συσκευή είναι τμήμα της σειράς Χ 20 V TEAM της Parkside και λειτουργεί με συσσω- ρευτές της σειράς Χ 20 V TEAM της Parkside.

Οι συσσωρευτές επιτρέπεται να φορτίζονται αποκλειστικά με φορτιστές της σειράς Χ 20 V TEAM της Parkside.

Γενική περιγραφή

Η απεικόνιση των σημαντικότερων εξαρτημάτων λειτουργίας βρίσκε-

ται στην μπροστινή ανοιγόμενη σελίδα.

Паработėa ʊλικά

Βγάλτε τη συσκευή από τη συσκευασία και ελέγξτε, αν είναι πλήρης:

• Αντλία κήπου με μπαταρία
• Αντάπτορας 1 ^1/4 ″ (42 mm)
• Λαβή μεταφοράς + Βίδες στερέωσης
• Οδηγιών χρήσης

Περιγραφή λειτουργίας

Η αντλία κήπου διαθέτει τρεις βαθμίδες άντλησης. Η αντλία κήπου μεταφέρει μια καθορισμένη ποσότητα καθαρού νερού μετά από σύνδεση του αγωγού αναρρόφησης και του σωλήνα πίεσης και πλήρωση με νερό. Σε περίπτωση υπερφόρτωσης, η αντλία κήπου απενεργοποιείται από τον ενσωματωμένο θερμοπροστατευτικό διακόπτη. Μετά την ψύξη, το μοτέρ εκκινείται ξανά αυτόματα.

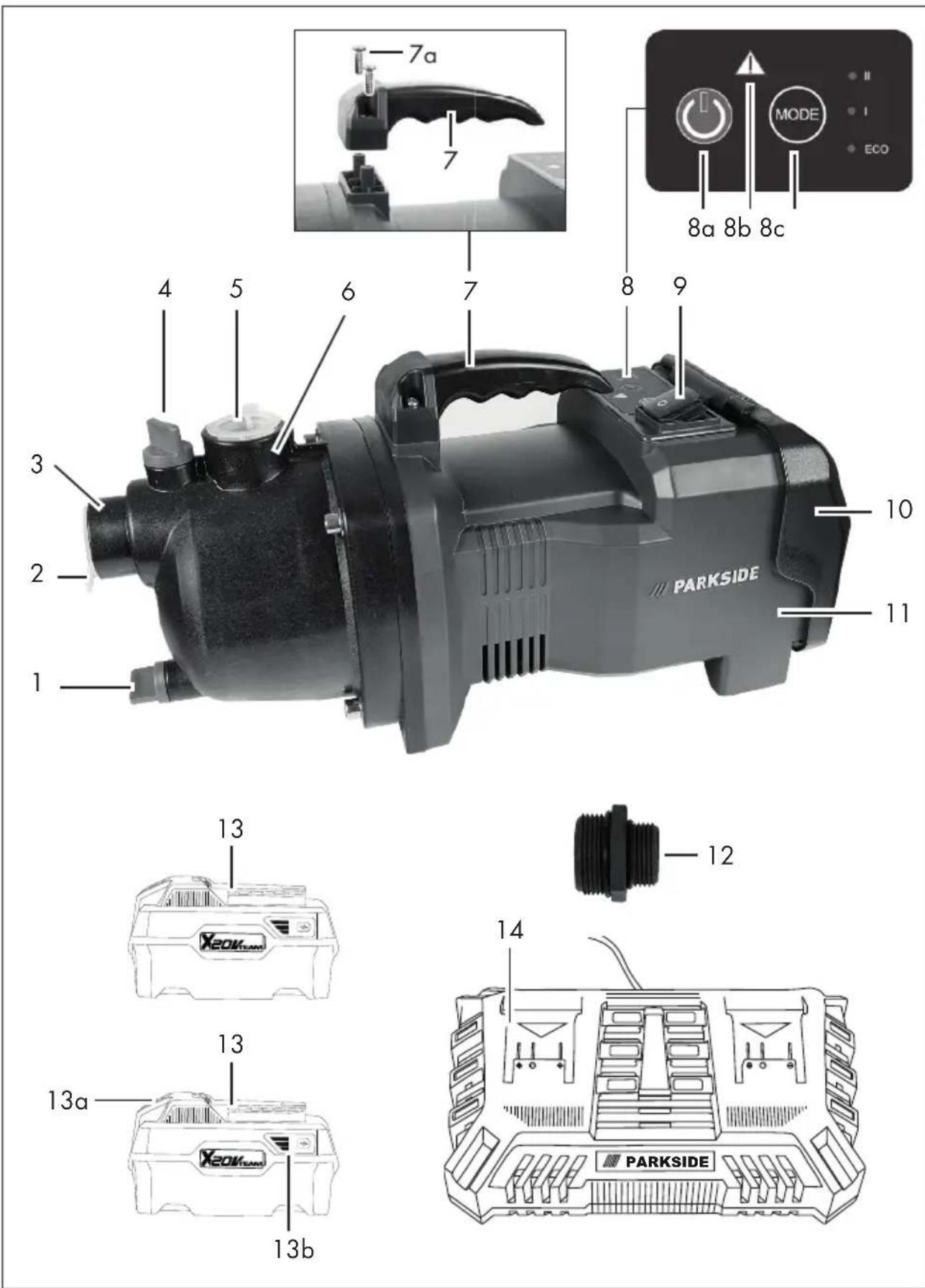

Επισκόπηση

1 Bída ekpoňs
2 Πώμα επικάλυψης
3 Σύνδεση αναρρόφησης
4 Bíδα πλήρωσης
5 Πώμα επικάλυψης
6 Σύνδεση πίεσης
7 Λαβή μεταφοράς
7a Bída στερέωσης
8 Πίνακας ελέγχου
8a Διακόπτης ενεργοποίησης/ απενεργοποίησης
8b Προειδοποιητικό τρίγωνο/ μήνυμα σφάλματος
8c Διακόπτης τρόπου λειτουργίας
9 Κεντρικός διακόπτης 10 Κάλυμμα
11 Περίβλημα συσκευής
12 Αντάπτορας
13 Μπαταρία
13a Πλήκτρο απασφάλισης
13b 'Ενδειξη κατάστασης φόρτισης
14 Φορτιστής

Τεχνικά στοιχεία

Σετ αντλία κήπου ......PGPA 40-Li A1

Τάση μοτέρ Ε 40 V= (2× 20 V)

Μέγ. πίεση (pmax) 2,6 bar

Μέγ. ύψος αναρρόφησης......8 m

Απόδοση......3000 l/h*

Υψος άντλησης το ανώτ. (Η max) ...... 26 m

Θερμοκρασία νερού το ανώτ. (Τ max)..35 °C

Σύνδεση αναρρόφησης......G 1" (33,3 mm)

Σύνδεση πίεσης......G 1" (33,3 mm)

Βάρος (συμπερ. αξεσουάρ) ......2,72 kg

Κατηγορία προστασίας......1

Είδος προστασίας......IPX4

Στάθμη ηχητικής πίεσης

(L_pA) 54,1 dB, K_pA = 3 dB

Στάθμη ηχητικής ισχύος (L _WA )

μετρημένη ...... 66,2 dB, K_WA = 2,50 dB

εγγυημένη 85 dB

Χρησιμοποιούμενος τύπος μπαταρίας...... Ιόντων λιθίου Θερμοκρασία...... έως 50 °C Διαδικασία φόρτισης......4 - 40 °C Λειτουργία......-20 - 50 °C Αποθήκευση......0 - 45 °C κατά τη χρήση με μπαταρίες Smart (Smart PAPS 204 A1/Smart PAPS 208 A1) Συχνότητα λειτουργίας/ Ζώνη συχνότητας......2400 - 2483,5 MHz μέγ. ισχύς εκπομπής......≤ 20 dBm

* σε χρήση συσσωρευτών 8 Ah, Smart PAPS 208 A1

Χρόνοι φόρτισης

Ο συσκευή είναι τμήμα της σειράς Χ 20 V TEAM της Parkside και λειτουργεί με συσσω- ρευτές της σειράς Χ 20 V TEAM. Οι συσσωρευτές της σειράς Χ 20 V TEAM επιτρέπεται να φορτίζονται μόνο με φορτιστές της σειράς Χ 20 V TEAM.

Σας συστήνουμε να θέτετε σε λειτουργία την παρούσα συσκευή αποκλειστικά με τους εξής συσσωρευτές: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1. Σας συστήνουμε να φορτίζετε αυτούς τους συσσωρευτές με τους εξής φορτιστές: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1

Χρόνος φόρτισης (ελάχ.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3Smart PAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90	120 240
PLG 20 A2 45 60 80 165
PLG 20 A3PLG 20 C3	35 45	60 120
PDSLG 20 A1PDSLG 20 B1	35 45	60 120
Smart PLGS 2012 A1 35	40 50 55

Δεδομένα απόδοσης

Χρόνος λειτουργίας (min)
Τύπος μπαταρίας	Eco I	II
2 Ah	78	37 18
4 Ah	155	80 40
8 Ah	300	145	70

Ποσότητα άντλησης (l/min)
Τύπος μπαταρίας	Eco I II
2 Ah	40	48	50
4 Ah	41	48	50
8 Ah	41	50	50

Οι στενοί εύκαμπτοι σωλήνες απορρόφησης μπορεί να μειώσουν την απόδοση.

Υποδείξεις ασφαλείας

Σε αυτή την παράγραφο, εξετάζονται οι βασικές προδιαγραφές ασφαλείας κατά την εργασία με την αντλία κήπου.

Εικονοσύμβολα επάνω στη συσκευή

Προσοχή! Να μην χρησιμοποι- είται για αριγώς αρμώδες νερό!

Πριν από την εργασία με τα στοιχεία χειρισμού, εξοικειωθείτε καλά, ιδιαίτερα με τις λειτουργίες και τους τρόπους χειρισμού. Εάν απαιτείται, απευθυνθείτε σε εξειδικευμένο προσωπικό.

Διαβάστε και λάβετε υπόψη τις οδηγίες λειτουργίας που εσω- κλείονται στη συσκευή!

Προσοχή! Αποφεύγετε την ξηρά λειτουργία της αντλίας κή- που! Κίνδυνος υπερθέρμανσης!

Στοιχεία της στάθμης ηχητικής απόδοσης L _WA σε dB

Οι ηλεκτρικές συσκευές δεν ανήκουν στα οικιακά απορρίμματα.

Οι συσκευές είναι τμήμα της σειράς Χ 20 ΤΕΑΜ.

Σύμβολα στις οδηγίες

Σύμβολα κινδύνου με στοιχεία για την πρόληψη προσωπικών και υλικών ζημιών

Πινακίδα κινδύνου με πληροφορίες σχετικά με την πρόληψη τραυματισμού από ηλεκτροπληξία

Η συσκευή δεν ενδείκνυται για σύνδεση στην εγκατάσταση τροφοδοσίας πόσιμου νερού.

Σύμβολο υπόδειξης με πληρο- φορίες για τον καλύτερο χειρι- σμό της συσκευής

Γενικές υποδείξεις ασφαλείας

- Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές ή διανοητικές δυνατότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον επιτηρούνται ή έχουν εκπαιδευτεί ως προς την ασφαλή χρήση της συσκευής και κατανοούν τους προκύπτοντες κινδύνους. Τα παιδιά δεν επιτρέπεται να παιζουν με τη συσκευή.

- Ο καθαρισμός και η συντήρηση χρήστη δεν επιτρέπεται να διεξάγονται από παιδιά εκτός εάν είναι μεγαλύτερα από 8 ετών και επιτηρούνται.

• Η συσκευή δεν επιτρέπεται να

GR

χρησιμοποιείται σε τοποθεσίες με υψόμετρο άνω των 2000 m.

- Αποσυνδέετε πάντα τη συσκευή από την παροχή ρεύματος προτού την συναρμολογήσετε, αποσυναρμολογήσετε ή καθαρίσετε.

Εργασία με τη συσκευή:

Προσοχή: Έτσι θα αποφύγετε ατυχήματα και τραυματισμούς:

• Ενδεχομένως τοπικοί κανονισμοί να καθορίζουν το κατώτατο όριο ηλικίας του χειριστή. Ενδεχομένως τοπικοί κανονισμοί να καθορίζουν το κατώτατο όριο ηλικίας του χειριστή.
  • Για προστασία κατά ηλεκτροπληξίας να φοράτε γερά παπούτσια.
• Η συσκευή δεν επιτρέπεται να λει- τουργεί εάν υπάρχουν άνθρωποι στο νερό.
• Λάβετε τα αναγκαία μέτρα ώστε τα παιδιά να παραμένουν μακριά από τη συσκευή, όταν αυτή βρίσκεται σε λειτουργία. Υφίσταται κίνδυνος τραυματισμού!
• Μη χρησιμοποιείτε τη συσκευή κοντά σε εύφλεκτα υγρά ή αέρια. Σε περίπτωση μη συμμόρφωσης με την υπόδειξη αυτή, υφίσταται κίνδυνος πυρκαγιάσα ή έκρηξης.
• Δεν επιτρέπεται η προώθηση δραστικών, τριπτικών / σα σμύριδα (π.χ. νερό με άμμο), καυστικών, εύφλεκτων (π.χ. καύσιμα κινητήρων) ή εκρηκτικών υγρών, αλατόνερου, καθαριστικών μέσων και ειδών διατροφής. Η θερμοκρασία του

υγρού προώθησης δεν επιτρέπεται να ξεπερνάει τους 35 °C. Τυχόν μη τήρηση ενδέχεται να προκαλέσει ζημιές στη συσκευή και να θέσει το χρήστη σε κίνδυνο.

• Φυλάσσετε τη συσκευή σε ένα ξηρό μέρος και εκτός της εμβέλειας των παιδιών.

Προσοχή: Έτσι θα αποφύγετε ατυχήματα και τραυματισμούς οφειλόμενα σε ηλεκτροπληξία:

• Μην εργάζεστε με μια φθαρμένη, ατελή συσκευή ή συσκευή στην οποία έχουν γίνει τροποποιήσεις χωρίς την έγκριση του κατασκευαστή. Πριν από τη θέση σε λειτουργία, ένας ειδικός πρέπει να βεβαιώσει ότι τηρούνται τα απαιτούμενα μέτρα ηλεκτρολογικής προστασίας.
• Μη μεταφέρετε ή συνδέετε τη συσκευή στο καλώδιο σύνδεσης δικτύου ή τον εύκαμπτο σωλήνα.
  • Προστατεύετε τη συσκευή από παγετό και ξηρά λειτουργία.
• Χρησιμοποιείτε μόνο γνήσια αξε- σουάρ και μη διεξάγετε μετατρο- πές στη συσκευή.
  • Διαβάστε τις υποδείξεις στις οδηγίες λειτουργίας σχετικά με το θέμα «Καθαρισμός/Συντήρηση» και «Αποθήκευση». Εργασίες πέραν των αναφερόμενων, κυρίως το άνοιγμα της συσκευής, πρέπει να διεξάγονται από ειδικό ηλεκτρολογικό προσωπικό. Σε περίπτωση επισκευής , απευθύνεστε πάντα στο κέντρο σέρβις μας.

Συμπληρωματικές υποδείξεις ασφάλειας

• Σε περίπτωση κινδύνου πλημμύρας, φροντίζετε ώστε η αντλία κήπου να τοποθετηθεί σε ασφαλή από την πλημμύρα περιοχή.
• Μη χρησιμονποιείτε αξε- σουάρ τα οποία δεν συστή- νονται από την PARKSIDE.

Μπορεί έτσι να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

Λαμβάνετε υπόψη τις υποδείξεις ασφάλειας και τις οδηγίες σχετικά με τη φόρτιση και τη σωστή χρήση που αναφέρονται στις οδηγίες λειτουργίας του συσσωρευτή και του φορτιστή της σειράς (Parkside) Χ 20 V Team. Θα βρείτε μια λεπτομερή περιγραφή για τη διαδικασία φόρτισης και περισσότερες πληροφορίες στις ξεχωριστές οδηγίες χειρισμού.

Θέση σε λειτουργία

Συναρμολόγηση λαβής μεταφοράς

Στερεώστε τη λαβή μεταφοράς (7) με τις βίδες στερέωσης (8) στη συσκευή.

Τοποθέτηση/αφαίρεση μπαταρίας

Διασφαλίστε ότι η συσκευή έχει απενεργοποιηθεί.

1. Ανασηκώστε το κάλυμμα (10) από το περίβλημα συσκευής (11).
2. Για την τοποθέτηση της μπαταρίας (13) στη συσκευή, εισαγάγετε την μπαταρία κατά μήκος της ράγας οδήγησης στη συσκευή. Άσφαλίζει με τον χαρακτηριστικό ήχο.
3. Για την αφαίρεση της μπαταρίας (13) από τη συσκευή, πιέστε το πλήκτρο απασφάλισης (13a) στην μπαταρία και αφαιρέστε την μπαταρία τραβώντας την.

'Ελεγχος κατάστασης φόρτισης του συσσωρευτή

Η ένδειξη κατάστασης φόρτισης (13b) σηματοδοτεί την κατάσταση φόρτισης του συσσωρευτή (13).

Πατήστε το πλήκτρο για την ένδειξη κατάστα- σης φόρτισης (13b) στον συσσωρευτή. Η κατάσταση φόρτισης του συσσωρευτή υποδεικνύεται με το άναμμα της αντίστοιχης λυχνίας LED.

Ανάβουν 3 LED (κόκκινη, πορτοκαλί και πράσινη):

Συσσωρευτής φορτισμένος

Ανάβουν 2 LED (κόκκινη και πορτοκαλί):

Συσσωρευτής μερικώς φορτισμένος

Ανάβει 1 LED (κόκκινη):

Ο συσσωρευτής χρειάζεται φόρτιση

Φορτίζετε τον συσσωρευτή (13), όταν ανάβει μόνο η κόκκινη LED της ένδειξης

κατάστασης φόρτισης (13a).

Τοποθέτηση

- Τοποθετήστε τη συσκευή σε μια σταθερή, οριζόντια επιφάνεια όπου δεν υπάρχει κίνδυνος πλημμύρας.

- Τοποθετείτε τη συσκευή κατά βάση ψηλότερα από την επιφάνεια νερού, από την

GR

οποία θέλετε να κάνετε άντληση. Εάν αυτό δεν είναι δυνατό, εγκαταστήστε μια μονάδα φραγής με αντοχή στη χαμηλή πίεση μεταξύ της συσκευής και του εύκαμπτου σωλήνα αναρρόφησης (διατίθεται στα ειδικά καταστήματα ή στα καταστήματα οικοδομικού εξοπλισμού).

Σύνδεση των σωλήνων

Στην πλευρά αναρρόφησης, χρησιμοποιήστε έναν σωλήνα απορρόφησης (πλαστικό εὐκαμπτο σωλήνα τουλ. 3/4" (19 mm) με σπιράλ ενίσχυση και στοπ επιστροφής ροής) και τοποθετήστε ένα προφίλτρο μεταξύ της αντλίας κήπου με μπαταρία και του σωλήνα απορρόφησης.

- Μην χρησιμοποιείτε συστήματα σύνδεσης με ταχυσυνδέσμους στην πλευρά αναρρόφησης.

- Μην χρησιμοποιείτε τον σωλήνα απορρόφησης ως σωλήνα πίεσης.

'Ολοι οι αντάπτορες βιδώνονται με το χέρι (χωρίς εργαλεία) στην αντλία κή- που με μπαταρία.

Σύνδεση σωλήνα απορρόφησης

1. Αφαιρέστε το πώμα επικάλυψης (2) από τη σύνδεση αναρρόφησης (3).
2. Βιδώστε τον αντάπτορα (12) με το χέρι στη σύνδεση αναρρόφησης (3).
3. Γεμίστε τον σωλήνα απορρόφησης με νερό.
4. Συνδέστε τον σωλήνα απορρόφησης στον αντάπτορα (12).

- Ο σωλήνας απορρόφησης πρέπει να διαθέτει βαλβίδα αναρρόφησης. Εάν δεν είναι δυνατή η χρήση της βαλβίδας αναρρόφησης, τοποθετήστε μια αντεπιστροφή βαλβίδα στον σωλήνα απορρόφησης.

- Ο σωλήνας απορρόφησης πρέπει να έχει ανοδική πορεία από το σημείο άντλησης νερού προς τη συσκευή. Αποφεύγετε οπωσδήποτε το πέρασμα του σωλήνα απορρόφησης πάνω από το ύψος της αντλίας. Οι φυσαλίδες αέρα στον σωλήνα απορρόφησης καθυστερούν και παρεμποδίζουν τη διαδικασία αναρρόφησης.

- Τοποθετείτε τον σωλήνα απορρόφησης και τον σωλήνα πίεσης κατά τέτοιον τρόπο, ώστε να μην ασκείται μηχανική πίεση στη συσκευή.

- Η βαλβίδα αναρρόφησης πρέπει να βρίσκεται αρκετά βαθιά στο νερό, ώστε να αποφεύγεται η λειτουργία της συσκευής εν ξηρώ όταν πέφτει η στάθμη νερού.

- Ένας μη στεγανός σωλήνας απορρόφησης αποτρέπει την αναρρόφηση νερού λόγω αναρρόφησης αέρα.

Σύνδεση σωλήνα πίεσης

1. Αφαιρέστε το πώμα επικάλυψης (5) από τη σύνδεση πίεσης (6).
   2 Συνδέστε τον σωλήνα πίεσης στη σύνδεση πίεσης (6).

- Ο σωλήνας πίεσης (το μήκος του πρέπει να ανέρχεται σε τουλ. 3/4" (19 mm)) μπορεί να συνδεθεί απευθείας ή μέσω αντάπτορα στη σύνδεση πίεσης G 1" (περ. 33,3 mm) της αντλίας κήπου με μπαταρία.

- 'Ενας εύκαμπτος σωλήνας κήπου 1/2" (13 mm) μπορεί, επίσης, να χρησιμοποιηθεί ως σωλήνας πίεσης με τις αντίστοιχες βιδωτές συνδέσεις. Λόγω του στενότερου σωλήνα πίεσης θα μειωθεί η απόδοση άντλησης.

- Κατά τη διάρκεια της διαδικασίας αναρρόφησης, ανοίγετε πλήρως τα υφιστάμενα στον σωλήνα πίεσης όργανα φραγής (ακροφύσια ψεκασμού, βαλβίδες κ.λπ.), ώστε να μπορεί να εξέλθει ελεύθερα ο αέρας που υπάρχει στον σωλήνα απορρόφησης.

Πλήρωση αντλίας κήπου

Εάν υπάρχει αέρας στον σωλήνα απορρόφησης, δεν διασφαλίζεται η λειτουργία της αντλίας κήπου με μπαταρία.

Πριν από κάθε έναρξη λειτουργίας, απαιτείται πλήρωση της αντλίας κήπου με νερό.

Προσοχή: Αποφεύγετε τη λειτουργία της αντλίας κήπου εν ξηρώ! Κίνδυνος υπερθέρμανσης!

Μην αγγίζετε την αντλία κήπου σε περίπτωση υπερθέρμανσής της! Παρατηρεί- ται κίνδυνος εγκαύματος!

Κατά την ενεργοποίηση της αντλίας κήπου, διασφαλίζετε ότι η αντλία κήπου και ο σωλήνας απορρόφησης έχουν γεμίσει πλήρως με νερό, ώστε να αποφευχθεί η λειτουργία της αντλίας κήπου εν ξηρώ. Τυχόν λειτουργία εν ξηρώ προκαλεί ζημιά στη συσκευή.

1. Ανοίξτε τη βίδα πλήρωσης (4) στη συσκευή.

2. Γεμίστε με νερό έως το σημείο πλήρωσης και βιδώστε ξανά τη βίδα πλήρωσης (4).

'Ελεγχοι πριν από την έναρξη λειτουργίας

- Προσέχετε ώστε η αντλία κήπου με μπαταρία να είναι γεμάτη με νερό, βλέπε «Πλήρωση αντλίας κήπου με μπαταρία».

- Ελέγξτε τον σωλήνα απορρόφησης. Το άκρο αναρρόφησης του σωλήνα απορ- ρόφησης πρέπει να βρίσκεται μέσα στο νερό.

- Ελέγξτε τον σωλήνα πίεσης. Το άκρο εξόδου του σωλήνα πίεσης πρέπει να βρίσκεται ήδη στη θέση άρδευσης.

Η συσκευή δεν ενδείκνυται για σύνδε- ση στην εγκατάσταση τροφοδοσίας πόσιμου νερού.

Ενεργοποίηση/Απενεργοποίηση

Προστασία από λειτουργία εν ξηρώ: Σε περίπτωση λειτουργίας εν ξηρώ, η αντλία κήπου απενεργοποιείται αυτόματα μετά από 20 δευτερόλεπτα.

Προστασία υπερφόρτωσης: Σε περίπτωση υπερβολικής καταπόνησης, η συσκευή απενεργοποιείται αυτόματα. Για την επανεκκίνηση, αφήστε τη συσκευή να κρυώσει και ενεργοποιήστε την ξανά.

Ενεργοποίηση:

1. Ρυθμίστε τον κεντρικό διακόπτη (9) στη θέση «Ι».

2. Πιέστε τον διακόπτη ενεργοποίησης/απενεργοποίησης (8a)

Μετά από κάποιο χρονικό διάστημα αναρρόφησης, η αντλία κήπου με μπαταρία ξεκινά την άντληση στη λειτουργία ECO.

Απενεργοποίηση:

1. Πιέστε τον διακόπτη ενεργοποίησης/απενεργοποίησης (8a)

2. Ρυθμίστε τον κεντρικό διακόπτη (9) στη θέση «0».

Ρύθμιση βαθμίδων άντλησης

Οι βαθμίδες άντλησης ρυθμίζονται με τον διακόπτη MODE (8c).

Η επιλεγμένη ρύθμιση αντλίας αποθηκεύεται από την αντλία κήπου με μπαταρία.

Η επιλεγμένη ρύθμιση αντλίας αποθηκεύεται από την αντλία κήπου, μέχρι να ρυθμιστεί η θέση «0» με τον κεντρικό διακόπτη (9).

Με την επιλογή των βαθμίδων άντλησης αυξάνεται η μέγιστη πίεση άντλησης, ενώ μειώνεται ταυτόχρονα η μέγιστη διάρκεια λειτουργίας της μπαταρίας.

GR

ΕΟ 'Εως 90% μεγαλύτερη διάρκεια λειτουργίας.

Χαμηλότερη πίεση με ίδια ποσότη- τα άντλησης

I Άρδευση με μεσαία πίεση άντλησης

II Άρδευση με πλήρη πίεση άντλησης

Για τις ποσότητες άντλησης και τη διάρκεια λειτουργίας της αντλίας κήπου, ανατρέξτε στον πίνακα (βλέπε «Δεδομένα απόδοσης»).

Μήνυμα σφάλματος

Το προειδοποιητικό τρίγωνο αναβοσβήνει:

• Μετά από 20 δευτ., εάν αδειάσει η αντλία κήπου ή λειτουργήσει εν ξηρώ. Συναγερμός αδειάσματος. Η αντλία κήπου απενεργοποιείται.
• 6x, υπερθέρμανση μπαταρίας. Η αντλία κήπου απενεργοποιείται.
• 6x, υπερβολικά χαμηλή κατάσταση φόρτισης μπαταρίας. Η αντλία κήπου απενεργοποιείται.
  • 4x, βραχυκύκλωμα Η αντλία κήπου απενεργοποιείται.

Καθαρισμός/Συντήρηση

Καθαρίζετε και συντηρείτε τη συσκευή σας τακτικά. Έτσι, διασφαλίζεται η απόδοσή της και η μεγάλη διάρκεια ζωής.

Αφαιρείτε την μπαταρία από τη συ- σκευή πριν από οποιαδήποτε ρύθμιση, επισκευή ή συντήρηση.

Οι εργασίες, οι οποίες δεν περιγράφονται στις παρούσες οδηγίες λειτουργίας, πρέπει να διεξάγονται από το κέντρο σέρβις μας. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα.

Μην ψεκάζετε τη συσκευή με νερό και μην την καθαρίζετε σε τρεχούμενο νερό. Υπάρχει κίνδυνος ηλεκτροπληξίας και η συσκευή μπορεί να υποστεί ζημιά.

Γενικές εργασίες καθαρισμού

• Διατηρείτε τα πτερύγια και το περίβλημα του μοτέρ καθαρά. Για τον σκοπό αυτό, χρησιμοποιείτε ένα νωπό πανί ή μια βούρτσα. Μη χρησιμοποιείτε καθαριστικά ή διαλύτες.
• Απομακρύνετε χνούδια και ινώδη σωματίδια, τα οποία έχουν επικαθίσει στο περίβλημα της αντλίας κήπου, πλένοντας με νερό.
• Εὰν εμφανιστούν εμφράξεις, απομακρύνετε τον αγωγό αναρρόφησης και τον σωλήνα πίεσης. Ξεπλύνετε τα ξένα σωματίδια με νερό.

Εργασίες πέραν των αναφερόμενων, κυρίως το άνοιγμα της αντλίας κήπου, πρέπει να διεξάγονται από ειδικό ηλεκτρολογικό προσωπικό. Σε περίπτωση επισκευής, απευθύνεστε πάντα στο κέντρο σέρβις μας.

Εκκένωση αντλίας κήπου

Σε περίπτωση κινδύνου παγετού και πριν από παρατεταμένη μη χρήση (π. χ. κατά τη διάρκεια του χειμώνα), η αντλία κήπου πρέπει να εκκενωθεί πλήρως.

1. Ανοίξτε τη βίδα εκροής (1) και εκκενώστε το νερό από τη συσκευή.
2. Ξεπλύνετε τη συσκευή με καθαρό νερό.

Αποθήκευση

• Φυλάτε τη συσκευή καθαρή, στεγνή και μακριά από τα παιδιά.

- Πριν από μια παρατεταμένη αποθήκευση (π.χ. κατά τη διάρκεια του χειμώνα), εκκενώστε την αντλία κήπου (βλ. «Εκκένωση αντλίας κήπου»). Διαφορετικά, μπορεί να παρατηρηθούν δυσκολίες εκκίνησης λόγω επικαθήσεων και υπολειμμάτων.

Απόρριψη/Προστασία του περιβάλλοντος

Αφαιρέστε τον συσσωρευτή από τη συσκευή και βεβαιωθείτε ότι η συσκευή, ο συσσωρευτής, τα εξαρτήματα και η συσκευασία ανακυκλώνονται με φιλικό προς το περιβάλλον τρόπο.

Μην απορρίπτετε τις ηλεκτρικές συ- σκευές στα οικιακά απορρίμματα. Το σύμβολο του διαγραμμένου κάδου υποδηλώνει ότι αυτό το προϊόν, στο τέλος της διάρκειας χρήσης του, δεν επιτρέπεται να απορρίπτεται μαζί με τα οικιακά απορρίμματα.

Οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού: Οι καταναλωτές είναι νομικά υπεύθυνοι να οδηγούν τις ηλεκτρικές και ηλεκτρονικές συσκευές, στο τέλος της διάρκειας ζωής τους, σε μια φιλική προς το περιβάλλον ανακύκλωση. Με τον τρόπο αυτό εξασφαλίζεται μια φιλική προς το περιβάλλον και τους πόρους επαναχρησιμοποίηση.

Ανάλογα με την εφαρμογή στο εθνικό δίκαιο, έχετε τις εξής δυνατότητες:

• επιστροφή σε ένα σημείο πώλησης,
• παράδοση σε ένα επίσημο σημείο συλλογής,
- επιστροφή στον κατασκευαστή/υπεύθυνο διάθεσης στην αγορά.

Δεν ισχύει για παρελκόμενα και βοηθητικές διατάξεις χωρίς ηλεκτρικά εξαρτήματα που περιλαμβάνονται στις παλιές συσκευές.

Μην απορρίπτετε τον συσσωρευτή στα οικιακά απορρίμματα και μην τον πετάτε σε φωτιά (κίνδυνος έκρηξης) ή σε νερό.

Οι συσσωρευτές που έχουν υποστεί βλάβη μπορεί να είναι επιβλαβείς για το περιβάλλον και την υγεία σας, εάν εξέλθουν δηλητηριώδεις ατμοί ή υγρά.

Απορρίπτετε τους συσσωρευτές σύμφωνα με τις τοπικές προδιαγραφές. Οι ελαπτωματικοί ή χρησιμοποιημένοι συσσωρευτές πρέπει να ανακυκλώνονται σύμφωνα με την Οδηγία 2006/66/EG. Παραδίδετε τους συσσωρευτές σε ένα σημείο συλλογής παλιών μπαταριών, όπου μπορούν να οδηγηθούν σε μια φιλική προς το περιβάλλον ανακύκλωση. Απευθυνθείτε σχετικά στην τοπική επιχείρηση διαχείρισης απορριμμάτων ή το κέντρο σέρβις της εταιρείας μας.

Απορρίπτετε τους συσσωρευτές σε εκφορτισμένη κατάσταση. Συστήνουμε να καλύπτετε τους πόλους με μια αυτοκόλλητη ταινία για προστασία από βραχυκύκλωμα. Μην ανοίξετε το συσσωρευτή.

Ανταλλακτικά/Αξεσουάρ

Ανταλλακτικά και αξεσουάρ μπορεί- τε να βρείτε στη σελίδα www.grizzlytools.shop

Εάν παρουσιάζονται προβλήματα κατά τη διαδικασία παραγγελίας, χρησιμοποιήστε το έντυπο επικοινωνίας. Εάν έχετε περισσότερες ερωτήσεις μπορείτε να απευθυνθείτε στο «Service-Center» (δείτε στη σελίδα 203).

Θέση οδηγιών Θέση σχεδίου Ονομασία Αρ. παραγγελίας λειτουργίας έκρηξης

A

12

1-3

Αντάπτορας

91110120

Εγγύηση

Αξιότιμη πελάτισσα, αξιότιμε πελάτη, για τη συσκευή αυτή σας προσφέρουμε εγγύη- ση 3 ετών από την ημερομηνία της αγοράς. Σε περίπτωση ελαπωμάτων αυτού του προϊόντος, έχετε απέναντι του πωλητή τα νόμιμα δικαιώ- ματα. Αυτά τα νόμιμα δικαιώματα δεν περιορί- ζονται από την επακόλουθη εγγύησή μας.

'Οροι εγγύησης

Η προθεσμία της εγγύησης αρχίζει από την ημερομηνία της αγοράς. Παρακαλούμε να φυλάξετε καλά την απόδειξη αγοράς. Θα σας χρειαστεί εάν θελήσετε να αποδείξετε την ημε- ρομηνία και την αγορά της συσκευής.

Εάν παρουσιαστεί ελάπτωμα υλικού ή κατασκευής στο προϊόν αυτό εντός τριών ετών από την ημερομηνία αγοράς, θα σας επισκευάσουμε ή θα σας αντικαταστήσουμε δωρεάν το προϊόν αυτό, με δική μας επιλογή. Αυτή η παροχή εγγύησης προϋποθέτει πως εντός της τριετούς προθεσμίας θα μας προσκομιστεί η ελαπτωματική συσκευή και η απόδειξη αγοράς και μία γραπτή περιγραφή του ελαπώματος και της ημερομηνίας που πρωτοπαρουσιάστηκε.

Εάν το ελάπωμα καλύπτεται από την εγγύησή μας, θα σας επιστραφεί ή το επισκευασμένο ή ένα νέο προϊόν. Με την αντικατάσταση της συσκευής ξεκινάει μια νέα χρονική περίοδος εγγύησης.

Με την επισκευή της συσκευής δεν ξεκινάει νέα χρονική περίοδος εγγύησης.

Διάρκεια εγγύησης και νόμιμες αξιώσεις για ελαττώματα

Η διάρκεια της εγγύησης δεν επεκτείνεται από την παροχή εγγύησης. Αυτό ισχύει και για αντικαταστημένα και επισκευασμένα εξαρτήματα. Ενδεχόμενα ελαπώματα που διαπιστώνονται κατά την αγορά, πρέπει να δηλωθούν αμέσως μετά το ξεπακετάρισμα. Για όλες τις επισκευές που καθίστανται απαραίτητες μετά τη λήξη της εγγύησης επιβαρύνεστε με τις σχετικές δαπάνες.

'Εκταση της εγγύησης

Η συσκευή κατασκευάστηκε βάσει αυστηρών κριτηρίων ποιότητας και ελέγχθηκε ευσυνείδητα πριν την παράδοσή της.

Η εγγύηση ισχύει για ελαττώματα στο υλικό ή στην κατασκευή. Αυτή η εγγύηση δεν συμπεριλαμβάνει τμήματα του προϊόντος που υφίστανται κοινή φθορά και θεωρούνται ως αναλώσιμα ή εὐθραυστα τμήματα του προϊόντος (π. χ. διακόπτης).

Αυτή η εγγύηση εκπίπτει σε περίπτωση που η συσκευή υπέστη βλάβη, δεν χρησιμοποιήθηκε ή δεν συντηρήθηκε σωστά. Για σωστή χρήση του προϊόντος πρέπει να ακολουθούνται όλες οι υποδείξεις που αναφέρονται στις οδηγίες χρήσης. Να αποφεύγονται οπωσδήποτε οι χρήσεις και πράξεις που δεν συνιστώνται στις Οδηγίες χρήσης ή για τις οποίες ισχύουν ειδικές προειδοποιήσεις.

Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε περίπτωση καταχρηστικού και λάθος χειρισμού, άσκησης βίας και επεμβάσεων που δεν εκτελούνται από συμβεβλημένο συνεργείο μας, εκπίπτει η εγγύηση.

Ακόμη και αντλίες ακαθάρτων υδάτων δεν είναι κατάλληλες για την προώθηση λειαντικών υλικών (άμμος, πέτρες).

Προσοχή: Οι καταδυόμενες αντλίες είναι αντλίες αποστράγγισης. Η κατασκευή μιας καταδυόμενης αντλίας έχει ως σκοπό, να τροφοδοτεί ή να αντλεί στα πλαίσια της κατηγορίας ισχύος της όσο το δυνατό ταχύτερα έναν συγκεκριμένο όγκο νερού. Οι καταδυόμενες αντλίες δεν είναι κατάλληλες να χρησιμοποιούνται ως ποτιστικές αντλίες (π.χ. για το πότισμα κήπων) ή ως αντλίες διαρκούς λειτουργίας (π.χ. για την άντληση νερού από ποταμάκια ή ως σιντριβάνι τεχνητής λίμνης). Σε περίπτωση άλλης χρήσης εκτός της προβλεπόμενης εκπίπτει η εγγυητική αξίωση.

Ιδιαίτερα δε η αξίωση εγγύησης παύει κατά τη χρησιμοποίηση των αντλιών ακαθάρτων υδάτων χωρίς πλάκα εδάφους ή (αυτό ισχύει για όλες τις αντλίες) σε περιπτώσεις ζημιών, που προξενούνται εξαιτίας κρατήματος ή κρεμάσματος στο καλώδιο. Οι αντλίες δεν επιτρέπεται να λειτουργούν ξηρά (χωρίς ποσότητα νερού) ή να βρίσκονται εκτεθειμένες σε παγετό.

Διακανονισμός σε περίπτωση εγγύησης

Προς εξασφάλιση ταχείας επεξεργασίας παρακαλούμε να ακολουθήστε τις επόμενες υποδείξεις:

- Για όλα τα αιτήματα να έχετε πρόχειρα την απόδειξη αγοράς και τον αριθμό προϊόντος (ΙΑΝ 419724_2204) ως αποδεικτικό στοιχεί για την αγορά.

- Τον αριθμό προϊόντος θα τον βρείτε στην ετικέτα στοιχείων της συσκευής.

- Εάν παρουσιαστούν σφάλματα λειτουργίας ή άλλα ελαπτώματα, επικοινωνήστε πρώτα με το πιο κάτω αναφερόμενο τμήμα εξυπηρέτησης πελατών τηλεφωνικά ή με e-mail. Εκεί θα σας δοθούν περισσότερες πληροφορίες για τον διακανονισμό.

- Ένα ως ελαπωματικό καταχωρημένο προϊόν μπορείτε, μετά από συνεννόηση με το τμήμα μας εξυπηρέτησης πελατών, να το στείλετε, με δική μας επιβάρυνση με τα ταχυδρομικά, επισυνάπτοντας την απόδειξη αγοράς και στοιχεία για το ελάπτωμα και την ημερομηνία που παρουσιάστηκε, στη διεύθυνση του σέρβις μας που σας κοινοποιήθηκε. Προς αποφυγή προβλημάτων παραλαβής και πρόσθετων δαπανών, παρακαλούμε να χρησιμοποιήσετε μόνο τη διεύθυνση που σας κοινοποιήθηκε.

Σιγουρευτείτε πως η αποστολή δεν έγινε χωρίς πληρωμή των ταχυδρομικών τελών, σαν ογκώδες αντικείμενο, σαν εξπρές, ή με άλλο ειδικό τρόπο. Στείλτε τη συσκευή μαζί με όλα τα αξεσουάρ που σας παρα-

δόθηκαν κατά την αγορά και φροντίστε για ασφαλή συσκευασία.

Σέρβις επισκευής

Επισκευές που δεν καλύπτονται από την εγγύηση μπορούν να εκτελεστούν από το υποκατάστημά μας για σέρβις έναντι πληρωμής.

Το υποκατάστημα σέρβις θα σας υποβάλει προϋπολογισμό εξόδων.

Μπορούμε να αναλάβουμε την επεξεργασία συσκευών που μας απεστάλησαν καλά συσκευασμένες και με πληρωμένα ταχυδρομικά τέλη.

Προσοχή: Παρακαλούμε να στείλετε τη συ- σκευή σας στο υποκατάστημά μας για σέρβις, καλά καθαρισμένη και με την σχετική υπόδειξη για το ελάπωμα.

Οι συσκευές που στέλνονται χωρίς να έχουν πληρωθεί τα ταχυδρομικά τέλη - με εξπρές, σαν ογκώδη αντικείμενα, ή με άλλο ειδικό τρόπο - δεν θα γίνονται δεκτές.

Την απόρριψη των ελαττωματικών σας συ- σκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Service-Center

Σέρβις Ελλάδα

Tel.: [phone]

E-Mail: [e-mail]

IAN 419724_2204

Εισαγωγέας

Παρακαλούμε να λάβετε υπόψη σας πως η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για σέρβις. Επικοινωνήστε πρώτα με το πιο πάνω αναφερόμενο κέντρο εξυπηρέτησης πελατών.

GR	Μετάφραση της πρωτότυπης Δήλωσης συμμόρφωσης CE
Με το παρόν δηλώνουμε ότι το είδοςΕπαναφορτιζόμενη αντλία κήπουσειρά PGPA 40-Li A1Αριθμός σειράς 000001 - 015500ανταποκρίνεται στις ακόλουθες σχετικές της ΕΕ στην εκάστοτε ισχύουσα έκδοση:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863Συσκευή συμπεριλ. συσσωρευτή Smart Smart PAPS 204 A1/Smart PAPS 208 A1:2014/53/EU
Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης ανήκει στονκατασκευαστή:
EN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021EN 62233:2008 • EN IEC 63000:2018EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021Συσκευή συμπεριλ. συσσωρευτή Smart Smart PAPS 204 A1/Smart PAPS 208 A1:EN 301 489-1 V2.2.3:2019 • Draft EN 301 489-17 V3.2.5:2022EN 300 328 V2.2.2:2019 • EN 50663:2017
Συμπληρωματικα βεβαιώνεται σύμφωνα με την οδηγία για την εκπομπή θορύβων2000/14/ΕΓ:Επιτρεπόμενη στάθμη θορύβουεγγυημένη: 85 dBμετρημένη: 66,2 dBΗ διαδικασία που εφαρμό-στηκε για την εκτίμηση της συμβατικότητας ανταποκ-ρίνεται στοσχετικό σημείο του Παραρτήματος V/2000/14/ ΕΓ.
Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης ανήκει στονκατασκευαστή :
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany10.12.2022	Christian Frankυπεύθυνος τεκμηρίωσης

* Το ανωτέρω περιγραφόμενο αντικείμενο της δήλωσης πληροί τις προδιαγραφές της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

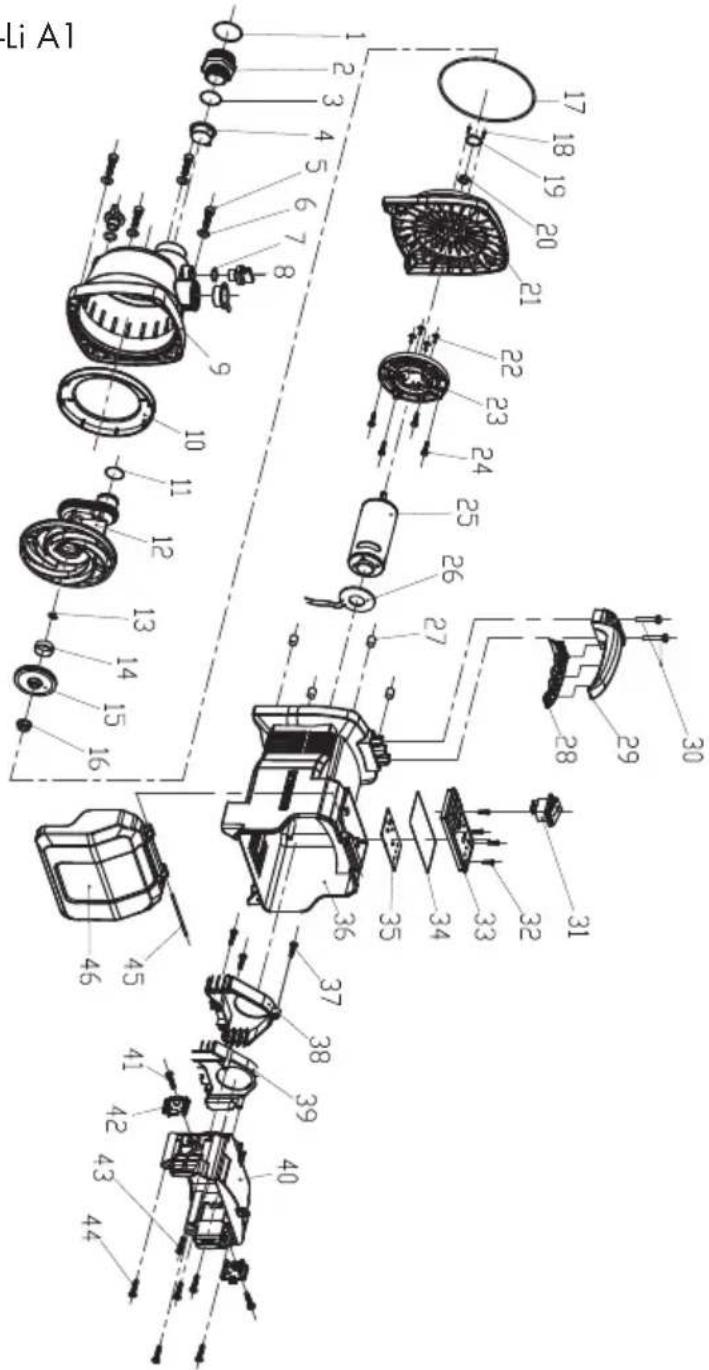

Explosionszeichnung • Exploded Drawing • Vue éclatée Explosietekening • Rysunki eksplozyjne Rozvinuté náčrtky • Výkres náhradných dielov Eksplosionstegning • Plano de explosión Vista esplosa • Robbantott ábra

Eksplozijska risba • Eksplozivni crtež Schemă de explozie • Texнически чертеж Επί μέρους σχεδιαγράμματα

PGPA 40-Li A1

Li A1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 2 3 4 5 6 7 8 9 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

informativ · informative · informatif · informatief · pouczający · informační · informatívny
informativo · informatív · informativen · informativno · информативен · ενημερωτικό

20220802_rev02_sh

FR ©

GRIZZLY TOOLS GMBH & CO. KG

'Εκδοση των πληροφοριών: 11/2022

Ident.-No.: 79000404112022-8
