ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTPK 400 B1 PARKSIDE

Βυθιζόμενη αντλία αποστράγγισης καθαρού νερού

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

DE AT CH

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

A 1 2 8 7 3 4 6 5 1½" ¾" 1" G 1" 1 ½" 9 10 11 12

B 9 13 1 8 6 7 5 11 4 C 1 5 7 6 8 D 7 m 12 1 13 2 4

GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα

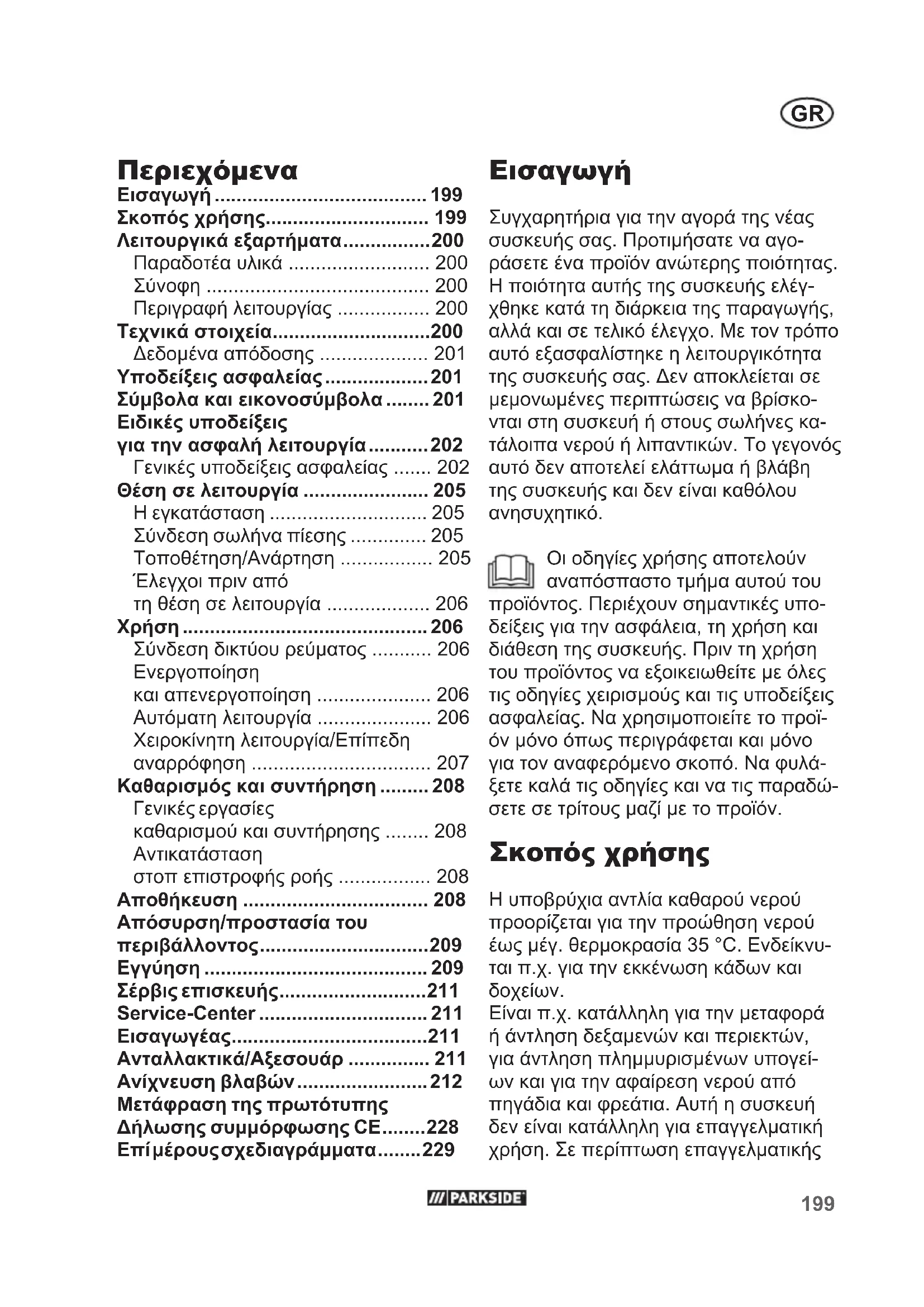

Inhalt

Einleitung......5

Bestimmungsgemäße

Verwendung 5

Σκοπός χρήσης.... 199

Λειτουργικά εξαρτήματα......200

Παραδοτέα υλικά ...... 200

Σύνοφη 200

Περιγραφή λειτουργίας ...... 200

Τεχνικά στοιχεία......200

Δεδομένα απόδοσης 201

Υποδείξεις ασφαλείας......201

Σύμβολα και εικονοσύμβολα ...... 201

Ειδικές υποδείξεις

για την ασφαλή λειτουργία......202

Γενικές υποδείξεις ασφαλείας ..... 202

Θέση σε λειτουργία ...... 205

Η εγκατάσταση 205

Σύνδεση σωλήνα πίεσης ...... 205

Τοποθέτηση/Ανάρτηση 205

'Ελεγχοι πριν από

τη θέση σε λειτουργία ...... 206

Χρήση 206

Σύνδεση δικτύου ρεύματος ...... 206

Ενεργοποίηση

και απενεργοποίηση 206

Αυτόματη λειτουργία 206

Χειροκίνητη λειτουργία/Επίπεδη

αναρρόφηση 207

Καθαρισμός και συντήρηση ...... 208

Γενικές εργασίες

καθαρισμού και συντήρησης ...... 208

Αντικατάσταση

στοπ επιστροφής ροής ...... 208

Αποθήκευση 208

Απόσυρση/προστασία του

περιβάλλοντος......209

Εγγύηση 209

Σέρβις επισκευής......211

Service-Center 211

Εισαγωγέας......211

Ανταλλακτικά/Αξεσουάρ ...... 211

Ανίχνευση βλαβών 212

Μετάφραση της πρωτότυπης

Δήλωσης συμμόρφωσης CE......228

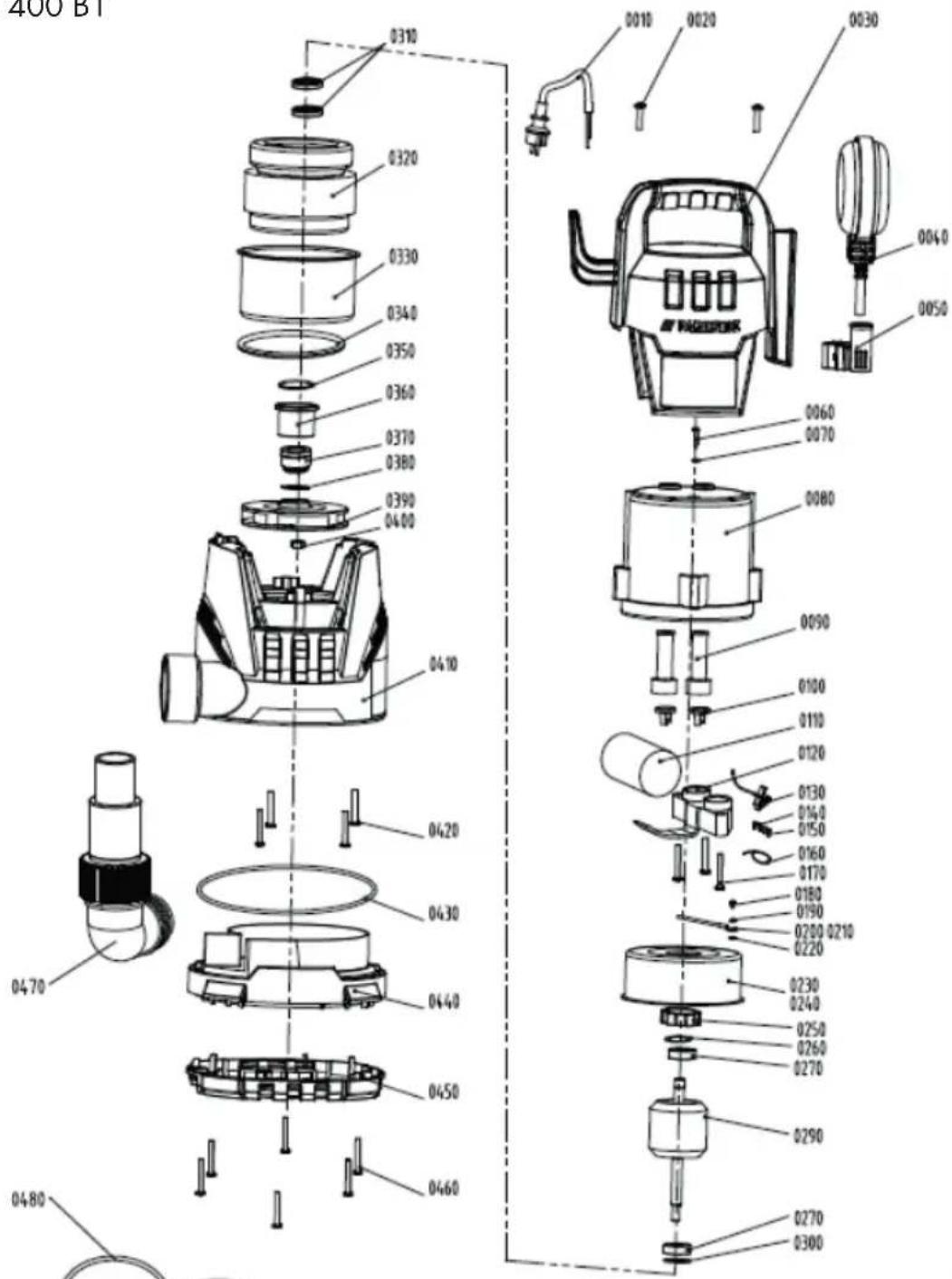

Επίμέρουσσχεδιαγράμματα......229

Εισαγωγή

Συγχαρητήρια για την αγορά της νέας συσκευής σας. Προτιμήσατε να αγο- ράσετε ένα προϊόν ανώτερης ποιότητας. Η ποιότητα αυτής της συσκευής ελέγ- χθηκε κατά τη διάρκεια της παραγωγής, αλλά και σε τελικό έλεγχο. Με τον τρόπο αυτό εξασφαλίστηκε η λειτουργικότητα της συσκευής σας. Δεν αποκλείεται σε μεμονωμένες περιπτώσεις να βρίσκο- νται στη συσκευή ή στους σωλήνες κα- τάλοιπα νερού ή λιπαντικών. Το γεγονός αυτό δεν αποτελεί ελάττωμα ή βλάβη της συσκευής και δεν είναι καθόλου ανησυχητικό.

Οι οδηγίες χρήσης αποτελούν αναπόσπαστο τμήμα αυτού του προϊόντος. Περιέχουν σημαντικές υπο- δείξεις για την ασφάλεια, τη χρήση και διάθεση της συσκευής. Πριν τη χρήση του προϊόντος να εξοικειωθείτε με όλες τις οδηγίες χειρισμούς και τις υποδείξεις ασφαλείας. Να χρησιμοποιείτε το προϊ- όν μόνο όπως περιγράφεται και μόνο για τον αναφερόμενο σκοπό. Να φυλά- ξετε καλά τις οδηγίες και να τις παραδώ- σετε σε τρίτους μαζί με το προϊόν.

Σκοπός χρήσης

Η υποβρύχια αντλία καθαρού νερού προορίζεται για την προώθηση νερού έως μέγ. θερμοκρασία 35 °C. Ενδείκνυται π.χ. για την εκκένωση κάδων και δοχείων.

Είναι π.χ. κατάλληλη για την μεταφορά ή άντληση δεξαμενών και περιεκτών, για άντληση πλημμυρισμένων υπογείων και για την αφαίρεση νερού από πηγάδια και φρεάτια. Αυτή η συσκευή δεν είναι κατάλληλη για επαγγελματική χρήση. Σε περίπτωση επαγγελματικής

GR

χρήσης παύει να ισχύει η εγγύηση.

Οποιαδήποτε άλλη χρήση, η οποία δεν εγκρίνεται ρητά μέσα από τις οδηγίες αυτές, μπορεί να οδηγήσει σε βλάβες της συσκευής και να αποτελέσει σοβαρό κίνδυνο για το χρήστη.

Η αντλία δεν είναι κατάλληλη για συνεχή λειτουργία. Η συνεχής λειτουργία μειώνει τη διάρκεια ζωής και το χρόνο εγγύησης. Ο χειριστής ή χρήστης είναι υπεύθυνος για ατυχήματα και ζημιές άλλων ανθρώπων ή των περιουσιών τους.

Ο κατασκευαστής δεν ευθύνεται για ζημιές που προκλήθηκαν λόγω μη ενδεδειγμένης χρήσης ή λόγω εσφαλμένου χειρισμού.

Λειτουργικά εξαρτήματα

Την απεικόνιση των σημαντι- κότερων εξαρτημάτων λειτουρ-

γίας θα βρείτε στη σελίδα-φάκελλο.

Παραδοτέα υλικά

Βγάλτε τη συσκευή από τη συσκευασία και ελέγξτε, αν είναι πλήρης. Διαθέστε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς.

• Βυθιζόμενη αντλία αποστράγγισης καθαρού νερού (Αντλία)
• Γωνιακός αντάπτορας + αντάπτο- ρας εύκαμπτου σωλήνα
• 8 m váilov σχοινί ανάσυρσης
• Οδηγιών χρήσης

Για τη σύνδεση του εύκαμπτου σωλήνα, βλέπε στο Κεφάλαιο

«Σύνδεση σωλήνα πίεσης», χρειάζεστε ένα κολιέ εύκαμπτου σωλήνα και ένα πριόνι. Το εργαλείο δεν περιλαμβάνεται στη συσκευασία παράδοσης. Μπορείτε να αποκτήσετε το εργαλείο στα ειδικά καταστήματα.

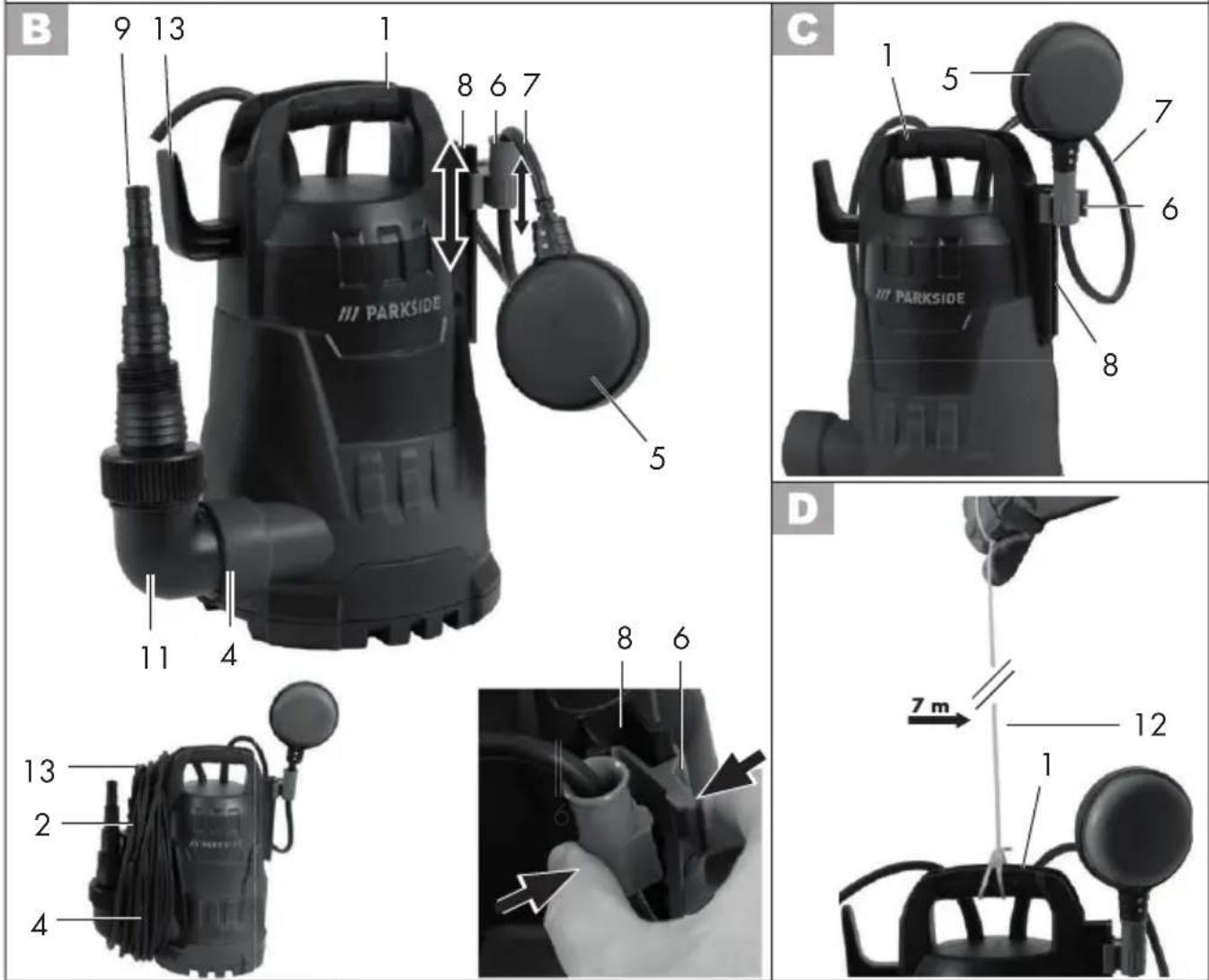

Σύνοφη

1 Λαβή μεταφοράς
2 Αγωγός σύνδεσης δικτύου
3 Περίβλημα αντλίας
4 Έξοδος αντλίας
5 Πλωτηροδιακόπτης
6 Σύστημα ρύθμισης ύψους πλωτηροδιακόπτη
7 Καλώδιο πλωτηροδιακόπτη
8 Οδηγός πλωτηροδιακόπτη
9 Αντάπτορας εύκαμπτου σωλήνα
10 Στοπ επιστροφής ροής με φλάντζα
11 Γωνιακός αντάπτορας
12 8 m váilov σχοινί
B 13 Συγκράτηση καλωδίου

Περιγραφή λειτουργίας

Η αντλία είναι εξοπλισμένη με ένα πλω- τό κύκλωμα προστασίας, το οποίο ενερ- γοποιεί ή απενεργοποιεί τη συσκευή αυτόματα, ανάλογα με τη στάθμη του νερού.

Σε περίπτωση υπερφόρτωσης η αντλία απενεργοποιείται από τον ενσωματωμένο θερμοπροστατευτικό διακόπτη.

Αφότου ψυχθεί το μοτέρ επανεκκινείται από μόνο του.

Επιπλέον η αντλία διαθέτει στοπ επι- στροφής ροής που εμποδίζει τη ροή του νερού προς τα πίσω π.χ. σε περίπτωση διακοπής ρεύματος.

Τεχνικά στοιχεία

Βυθιζόμενη αντλία αποστράγγισης καθαρού νερού ...... ΡΤΡΚ 400 Β1

Ονομαστική τάση (U) ..... 230 V\~, 50 Hz Απόδοση (P) .....400 W Απόδοση (Qmax) ..... περίπ. 10000 l/h Υψος άντλησης το ανώτ. (Hmax) ..... 7 m

Μέγιστο βάθος εμβύθισης ...... 7 m Θερμοκρασία νερού το ανώτ.

(Tmax). 35 °C

Σύνδεση εύκαμπτου σωλήνα .½", ¾", 1", 1 ½" (13 mm, 19 mm, 25 mm, 38 mm)

Σύνδεση για το τεμάχιο κρουνού με εσωτερικό σπείρωμα

στον γωνιακό

αντάπτορα ......G 1 ½" (44,9 mm)

στον αντάπτορα εύκαμπτου

σωλήνα ......G 1" (33,3 mm)

Μέγιστη διάμετρος κόκκων (αναρροφήσιμα αιωρούμενα σωματίδια) .... ∅ 5 mm

Ελάχιστο ύψος στάθμης νερού κατά την αναρρόφηση .... 5 cm

Ονομασία 10 m

Βάρος (με αξεσουάρ) ...... 3,8 kg

Κατηγορία προστασίας ...... I

Είδος προστασίας ...... IPX8

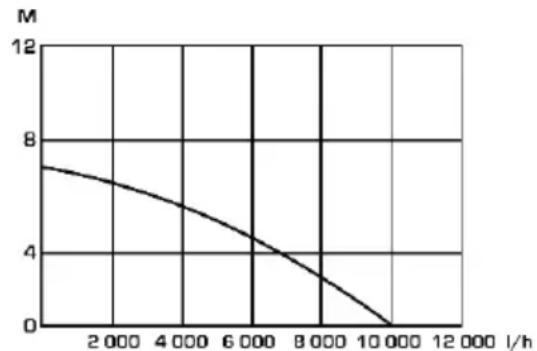

Δεδομένα απόδοσης

Η μέτρηση των μέγιστων δεδομένων απόδοσης διεξάγεται σε βέλτιστες συνθήκες όπως σε ευθεία, άμεση έξοδο.

Υποδείξεις ασφαλείας

Σύμβολα και εικονοσύμβολα

Επιγραφές πάνω στη συσκευή

Προσοχή!

Δεν είναὶ κατάλληλη για νερό με υφφηλή συσκέντρωση σε άμμο!

Διαβάστε προσεκτικά τις οδηγίες χρήσης, που σχε- τίζονται με τη συσκευή.

Προσοχή! Σε περιπτώσεις που το καλώδιο έπαθε ζημία ή έχει κοπεί να βγάζετε αμέσως το ρευματολήπτη από τη πρίζα.

Μεγαλύτερο εφικτό βάθος λειτουργίας.

Ηλεκτρικές συσκευές δεν ανήκουν στα οικιακά απορρίμματα.

Εικονοσύμβολο επάνω στο στοπ επιστροφής ροής

Σήμανση πλευράς εξόδου νερού

Σήμανση πλευράς διέλευσης νερού

Σύμβολα στις οδηγίες

Σύμβολα κινδύνου με στοιχεία για την πρόληψη προσωπικών και υλικων ζημιών.

Σύμβολα κινδύνων με πληροφορίες για την προληψη βλαβών σε άτομα από ηλεκτροπληξία.

Σύμβολο υποχρέωσης με στοιχεία για την πρόληψη ζημιών.

Αποσυνδέστε το βύσμα δικτύου.

Σύμβολο υπόδειξης με πληροφορίες για τον καλύτερο χειρισμό της συσκευής.

Ειδικές υποδείξεις για την ασφαλή λειτουργία

• Σε περίπτωση που βρίσκονται άτομα στο νερό, απαγορεύεται η χρήση της συσκευής. Υφίσταται κίνδυνος ηλεκτροπληξίας.
• Συνδέετε τη συσκευή μόνο σε ρευματοδότες με RCD (Residual Current Device) με ονομαστικό ρεύμα που δεν ξεπερνά τα 30 mA. Ασφάλεια τουλάχιστον 6 A.
• Εάν προκληθεί ζημιά στο καλώδιο σύνδεσης δικτύου αυτής της συσκευής, πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών ή από ένα παρόμοια εξειδικευμένο άτομο, προς αποφυγή κινδύνων.
• Αυτές οι συσκευές μπο- ρούν να χρησιμοποιούνται από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες φυσικές, αισθητη- ριακές ή διανοητικές δυνα- τότητες ή με έλλειψη εμπει- ρίας και/ή γνώσεων, εφόσον επιτηρούνται ή έχουν εκπαιδευτεί στην ασφαλή χρήση της συσκευής και κα- τανοούν τους προκύπτοντες κινδύνους. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση χρήστη δεν

επιτρέπεται να διεξάγονται από παιδιά εκτός εάν επιτη- ρούνται.

Τα παιδιά πρέπει να επιτη- ρούνται ώστε να διασφαλί- ζεται ότι δεν παίζουν με τη συσκευή.

• Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.
• Προσέξτε τις περαιτέρω υποδείξεις στο Κεφάλαιο «Συντήρηση και καθαρισμός».

Γενικές υποδείξεις ασφαλείας

Το κεφάλαιο αυτό διαπραγμα- τεύεται τις βασικές προδιαγρα- φές ασφαλείας κατά την εργα- σία με τη συσκευή.

Εργασία με τη συσκευή:

Προσοχή: Έτσι θα αποφύγετε ατυχήματα και τραυματισμούς:

• Ενδεχομένως τοπικοί κανο- νισμοί να καθορίζουν το κα- τώτατο όριο ηλικίας του χει- ριστή. Ενδεχομένως τοπικοί κανονισμοί να καθορίζουν το κατώτατο όριο ηλικίας του χειριστή.
  • Για προστασία κατά ηλεκτροπληξίας να φοράτε γερά παπούτσια.

• Λάβετε τα αναγκαία μέτρα ώστε τα παιδιά να παραμένουν μακριά από τη συσκευή, όταν αυτή βρίσκεται σε λειτουργία. Υφίσταται κίνδυνος τραυματισμού!

• Μη χρησιμοποιείτε τη συ- σκευή κοντά σε εύφλεκτα υγρά ή αέρια. Σε περίπτωση μη συμμόρφωσης με την υπόδειξη αυτή, υφίσταται κίνδυνος πυρκαγιάζα ή έκρηξης.
  • Φυλάσσετε τη συσκευή σε ένα ξηρό μέρος και εκτός της εμβέλειας των παιδιών.

Προσοχή! Έτσι θα αποφύγετε ζημιές της συσκευής και ενδεχόμενες συνακόλουθες ζημιές προσώπων:

- Δεν επιτρέπεται η προώθηση δραστικών, τριπτικών / σα σμύριδα (π.χ. νερό με άμμο), καυστικών, εύφλεκτων (π.χ. καύσιμα κινητήρων) ή εκρηκτικών υγρών, αλατόνερου, καθαριστικών μέσων και ειδών διατροφής. Η θερμοκρασία του υγρού προώθησης δεν επιτρέπεται να ξεπερνάει τους 35 °C. Τυχόν μη τήρηση ενδέχεται να προκαλεσει ζημιές στη συσκευή και να θέσει το χρήστη σε κίνδυνο.

- Μην εργάζεστε με συσκευές που έχουν υποστεί ζημιές, που δεν είναι πλήρεις ή που τροποποιήθηκαν χωρίς την έγκριση του κατασκευαστή. Πριν από τη θέση σε λει- τουργία, δώστε εντολή σε κάποιον ειδικό να ελέγξει, αν είναι διαθέσιμα όλα τα απαι- τούμενα ηλεκτρικά μέτρα προστασίας.

- Επιτηρείτε τή συσκευή κατά τη διάρκεια της λειτουργίας (κυρίως σε οικιακούς

χώρους), για να αναγνωρίσετε έγκαιρα ενδεχόμενη αυτόματη παύση ή ενδεχόμενη ξηρή λειτουργία της αντλίας. Ελέγχετε τακτικά τη λειτουργία του πλωτού διακόπτη (βλέπε κεφάλαιο „Η εγκατάσταση“). Σε περίπτωση μη τήρησης των υποδείξεων αυτών, εκπίπτουν οποιεσδήποτε αξιώσεις εγγύησης και ευθύνης.

• Παρακαλούμε, λάβετε υπόψη σας πως η αντλία δεν ενδείκνυται για συνεχή λειτουργία (π.χ. για τεχνητές λιμνούλες κήπων). Ελέγχετε τη συσκευή τακτικά ως προς την απρόσκοπτη λειτουργία της.
• Λάβετε υπόψη σας πως στη συσκευή χρησιμοποιουνται λιπαντικά μέσα, τα οποία, υπό προϋποθέσεις, μπορεί κατά την εκροή της να προκαλέσουν ζημιες ή ρύπανση. Μη χρησιμοποιείτε την αντλία σε τεχνητές λιμνούλες κήπων με ψάρια ή πολύτιμα φυτά.

- Μη μεταφέρετε και μη στε- ρεώνετε τη συσκευή από το καλώδιο ή τον αγωγό πίεσης.

• Προστατεύετε τη συσκευή από τον παγετό και την ξηρή λειτουργία.

- Χρησιμοποιείτε μόνο αυ- θεντικά εξαρτήματα και μη διεξάγετε τροποποιήσεις στη συσκευή.

- Παρακαλούμε, διαβάστε τις υποδείξεις των οδηγιών χειρισμού πάνω στο θέμα „Καθαρισμός/συντήρηση/ αποθήκευση“. Οποιαδήποτε περαιτέρω μέτρα, ειδικά το

GR

άνοιγμα της συσκευής, πρέπει να λαμβάνονται από εξειδικευμένο ηλεκτροτεχνίτη. Σε περίπτωση ανάγκης επισκευής, αποταθείτε στο Κέντρο Σέρβις μας.

Ηλεκτρική ασφάλεια:

Προσοχή: Έτσι θα αποφύγετε ατυχήματα και τραυματισμούς οφειλόμενα σε ηλεκτροπληξία:

• Κατά τη λειτουργία της συσκευής, μετά την τοπο- θέτηση, το φις του δικτύου πρέπει να είναι ελεύθερα προσβάσιμο.
• Πρίν θέσετε σε λειτουργία τη νέα σας αντλία, δώστε εντολή σε κάποιον ειδικό να ελέγξει τα παρακάτω:
• Η γείωση, ο μηδενισμός και ο διακόπτης ασφαλείας πρέπει να ανταποκρίνονται στις προδιαγραφές ασφαλείας των επιχειρήσεων παροχής ενέργειας και να λειτουργούν απρόσκοπτα.
• Προστασία των ηλεκτρικών συνδέσεων από την υγρασία.
• Σε περίπτωση που υπάρχει κίνδυνος πλημμύρας, φέρτε τις συνδέσεις σε περιοχές ασφαλείς από υπερχειλίσεις.
• Φροντίστε ώστε η τάση του ρεύματος να συμφωνεί με τα στοιχεία τις πινακίδας τύπου.
  • Πριν από κάθε χρήση ελέγχετε συσκευή, καλώδιο και φις για ζημιές. Τα ελαττωματικά καλώδια δεν επιτρέπεται να επισκευάζονται, παρά

πρέπει να αντικαθίστανται με νέα.Σε περίπτωση βλάβης της συσκευής σας, αφήστε να επισκευαστεί από εγκεκριμένο ειδικό τεχνίτη.

- Μη χρησιμοποιείτε το καλώδιο για να τραβήξετε το φις από την πρίζα. Προστατεύετε το καλώδιο από τη ζέστη, έλαια και αιχμηρές γωνίες.

- Μη μεταφέρετε και μη στε- ρεώνετε τη συσκευή από το καλώδιο. Χρησιμοποιείτε μόνο καλώδια προέκτασης που διαθέτουν προστασία πι- τσιλίσματος και προορίζονται για εξωτερική χρήση. Ξετυλί- γετε πάντα την μπομπίνα του καλωδίου εντελώς πριν τη χρήση. Ελέγχετε το καλώδια για ενδεχόμενες ζημιές.

• Πριν από όλες τις εργασίες στη συσκευή, σε περίπτωση διαρροής στο σύστημα της υδραυλικής εγκατάστασης, κατά τη διάρκεια των διαλειμμάτων και όταν δεν χρησιμοποιείτε τη συσκευή να βγαζετε το βύσμα από την πρίζα.

• Τα καλώδια επέκτασης δεν επιτρέπεται να έχουν μικρότερη διατομή από τους ελαστικούς σωλήνες από καουτσούκ με την ονομασία Η05RN-F. Το μήκος καλωδίου πρέπει να ανέρχεται τουλάχιστον σε 10 μ. Η διατομή σύρματος του καλωδίου επέκτασης πρέπει να ανέρχεται τουλάχιστον σε 2,5 mm².

• Διεξάγετε την εγκατάσταση ηλεκτρολογικών σύμφωνα με τις εθνικές προδιαγραφές.

Θέση σε λειτουργία

B Η εγκατάσταση

Βίδωμα αντάπτορα

1. Βιδώστε τον γωνιακό αντάπτορα (11) και τον αντάπτορα εύκαμπτου σωλήνα (9) στην έξοδο της αντλίας (4).

Συναρμολόγηση συστήματος ρύθμισης ύψους για πλωτηροδια- κόπτη

1. Σπρώξτε το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) πάνω από τον οδηγό του πλωτηροδιακόπτη (8) δίπλα από τη λαβή μεταφοράς (1).

B Σύνδεση σωλήνα πίεσης

Η εγκατάσταση της υποβρύχιας αντλίας καθαρού νερού γίνεται

• είτε με σταθερή σωλήνωση

• είτε με ευέλικτη σωλήνωση.

• Κατά τη χρήση εύκαμπτου σωλήνα ^1/2 “ περάστε τον από τον αντάπτορα εύκαμπτου σωλήνα (9) της αντλίας και στερεώστε τον με κολιέ εύκαμπτου σωλήνα.

• Για τη χρήση εύκαμπτου σωλήνα ^3/4 , 1" ή 1 ^1/2 " κόψτε την εκάστοτε σύνδεση που είναι από επάνω και περάστε τον εύκαμπτο σωλήνα από την αντίστοιχη σύνδεση (στερέωση με κολιέ εύκαμπτου σωλήνα).
• Για τη χρήση ενός τεμαχίου κρουνού με εσωτερικό σπείρωμα (G 1") για σύνδεση εξωτερικών συστημάτων σύνδεσης εύκαμπτου σωλήνα κόψτε τις επάνω τρεις συνδέσεις απευθείας πάνω από το σπείρωμα σωλήνα G 1".
• Συνδέστε ένα τεμάχιο κρουνού με εσωτερικό σπείρωμα (G 1 ½") απευθείας στον γωνιακό αντάπτορα (11).

Η μέτρηση των μέγιστων δεδομένων απόδοσης διεξάγεται σεβέλτιστες συνθήκες όπως σεευθεία, άμεση έξοδο. Ο γωνιακόςαντάπτορας (11) και το στοπ επιστροφής ροής (A 10) μπορούννα μειώσουν την απόδοση.

Για την αύξηση της απόδοσης της αντλίας μπορεί να αφαιρεθεί το στοπ επιστροφής ροής (A 10) από τον γωνιακό αντάπτορα (11) (βλέπε «Αντικατάσταση στοπ επιστροφής ροής»).

Αυτό συνιστάται ιδιαίτερα σε συνδέσεις εύκαμπτων σωλήνων που είναι μικρότερες από 1“. Σκεφτείτε κυρίως αν κατά την άντληση ή την διακοπή ρεύματος μπορεί να επιστρέψει νερό.

D Τοποθέτηση/Ανάρτηση

Η αντλία μπορεί να τοποθετηθεί ή να αναρτηθεί μέσα στο νερό. Για την ανάρτηση και/ή το τράβηγμα της αντλίας προς τα έξω μπορείτε να χρησιμοποιήσετε το νάιλον σχοινί (12) που περιλαμβάνεται στα παραδοτέα.

Το φρέαρ τοποθέτησης της αντλίας πρέπει να έχει διαστάσεις τουλάχιστον 40 x 40 x 50 cm, έτσι ώστε ο πλωτός διακόπτης να μπορεί να κινείται ελεύθερα.

Στερεώστε το νάιλον σχοινί (12) στη λαβή μεταφοράς (1).

Φροντίστε ώστε σε καμία πε- ρίπτωση να μην κρατάτε ή να κρεμάτε τη συσκευή από το καλώδιο του δικτύου. Κίνδυ- νος ηλεκτροπληξίας από ελατ- τωματικά καλώδια δικτύου.

GR

Λάβετε υπόψη σας πως με το χρόνο ο πάτος του φρεατίου μπορεί να μαζέψει βρομιά και άμμο, πράγμα που μπορεί να βλάψει την αντλία. Συνιστούμε να τοποθετήσετε την αντλία σε ένα τούβλο.

Όταν η στάθμη του νερού είναι χαμηλή, η λάσπη που βρίσκεται στον πάτο του φρεατίου μπορεί να ξεραθεί και να παρεμποδίσει την εκκίνηση της αντλίας.

'Ελεγχοι πριν από τη θέση σε λειτουργία

• Ελέγξτε τη λειτουργία του πλωτηροδιακόπτη (βλέπε «Χειρισμός»).
• Ελέγξτε αν η αντλία έχει τοποθετηθεί σταθερά ή αναρτηθεί με ασφάλεια.
• Ελέγξτε αν έχει τοποθετηθεί σωστά ο σωλήνας πίεσης.
• Ελέγξτε την ορθή κατάσταση της ηλεκτρικής πρίζας και ότι είναι επαρκώς ασφαλισμένη (τουλ. 6 Α).
• Να διασφαλίζετε ότι ποτέ δεν είναι δυνατό να φτάσει υγρασία ή νερό στη σύνδεση δικτύου ρεύματος. Υπάρχει κίνδυνος ηλεκτροπληξίας.
• Η ελάχιστη στάθμη νερού κατά τη θέση σε λειτουργία πρέπει να ανέρχεται στα 50 mm.

Χρήση

Σύνδεση δικτύου ρεύματος

Η υποβρύχια αντλία που έχετε αγοράσει εξοπλίζεται με φις προστασίας επαφής. Η αντλία προορίζεται για σύνδεση σε πρίζα προστασίας επαφής με διάταξη προστασίας ρεύματος διαρροής (Residual Current Device) 230 V\~ 50 Hz.

Η συσκευή πρέπει να τίθεται σε λειτουργία μόνο εφόσον τηρούνται όλα τα προβλεπόμενα σημεία.

Ενεργοποίηση και απενεργοποίηση

1. Εισάγετε το φις δικτύου ρεύματος στην πρίζα. Η αντλία ενεργοποιείται αμέσως μόλις ο πλωτηροδιακόπτης βρεθεί στην σωστή θέση (βλέπε «Αυτόματη λειτουργία» και «Χειροκίνητη λειτουργία/Επίπεδη αναρρόφηση»).
2. Για την απενεργοποίηση αποσυνδέστε το φις δικτύου ρεύματος από την πρίζα. Η αντλία απενεργοποιείται.

Σε περίπτωση πολύ χαμηλής στάθμης νερού ο πλωτηροδιακόπτης απενεργοποιεί αυτόματα την αντλία.

Επιτηρείτε τη συσκευή στη δι- άρκεια της λειτουργίας ώστε να αναγνωρίζεται έγκαιρα η αυτόμα- τη απενεργοποίηση ή η στεγνή λειτουργία της αντλίας και να αποφεύγονται οι ζημιές.

Αυτόματη λειτουργία

Στην αυτόματη λειτουργία ο πλωτηροδιακόπτης (5) ενεργοποιεί και απενεργοποιεί αυτόματα την αντλία.

Κατά την στατική εγκατάσταση η λειτουργία του πλωτηροδιακόπτη (5) πρέπει να ελέγχεται τακτικά (το αργότερο κάθε τρεις μήνες).

Το σημείο ενεργοποίησης και απενεργοποίησης του πλωτηροδιακόπτη (5) μπορεί να ρυθμίζεται αδιαβάθμιτα:

Μεταβάλλετε το σημείο ενεργοποίησης και απενεργοποίησης ως εξής:

• αλλάξτε τη θέση του συστήματος ρύθμισης ύψους πλωτηροδιακόπτη (6) στον οδηγό του πλωτηροδιακόπτη (8).
• μεταβάλλετε το μήκος του καλωδίου πλωτηροδιακόπτη (7). Σπρώξτε/τραβήξτε σχετικά το καλώδιο (7) από τον κρίκο στο σύστημα ρύθμισης ύψους (6).

Ελέγξτε τον πλωτηροδιακόπτη (5):

- Πρέπει να είναι τοποθετημένος με τέτοιον τρόπο ώστε να μπορεί να ανυψώνεται και να βυθίζεται ελεύθερα. Τα σημεία ενεργοποίησης «Οπ» και «Off» πρέπει να επιτυγχάνονται εύκολα.

Κάντε τον έλεγχο βάζοντας την αντλία μέσα σε ένα δοχείο που είναι γεμάτο με νερό, ανυψώστε προσεκτικά με το χέρι τον πλωτηροδιακόπτη (5) και στη συνέχεια βυθίστε τον ξανά.

Σε αυτήν τη διαδικασία μπορείτε να δείτε αν ενεργοποιείται και απενεργοποιείται η αντλία.

• Προσέξτε επίσης η απόσταση ανάμεσα στον πλωτηροδιακόπτη (5) και το σύστημα ρύθμισης ύψους πλωτηροδιακόπτη (6) να μην είναι πολύ μικρή. Σε περίπτωση πολύ μικρής απόστασης δεν διασφαλίζεται η απροβλημάτιστη λειτουργία.
• Προσέξτε κατά τη ρύθμιση ο πλωτηροδιακόπτης (5) να μην αγγίζει τον πυθμένα πριν από την απενεργοποίηση της αντλίας.

Υπάρχει κίνδυνος στεγνής λει- τουργίας αν το καλώδιο του πλωτηροδιακόπτη (7) είναι πολύ μακρύ, ιδιαίτερα αν το σύστημα ρύθμισης ύψους του πλωτηρο-

διακόπτη (6) δεν είναι συναρ- μολογημένο (βλέπε «Θέση σε λειτουργία»).

Χειροκίνητη λειτουργία/ Επίπεδη αναρρόφηση

Προσοχή: Αποφεύγετε τη στεγνή λειτουργία της αντλίας! Κίνδυνος υπερθέρμανσης! Δεν επιτρέπεται να αγγίζετε μια αντλία που έχει υπερθερμανθεί! Υπάρχει κίνδυνος εγκαύματος!

Στη χειροκίνητη λειτουργία η αντλία δεν απενεργοποιείται αυτόματα, επειδή είναι γεφυρωμένος ο πλωτηροδιακόπτης (5). Ο πλωτηροδιακόπτης (5) πρέπει να τοποθετείται κατακόρυφα προς τα επάνω στην αντλία.

Σπρώξτε το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) πάνω από τον οδηγό του πλωτηροδιακόπτη (8) δίπλα από τη λαβή μεταφοράς (1). Τραβήξτε το καλώδιο του πλωτηροδιακόπτη (7) μέσα από το σύστημα ρύθμισης ύψους του πλωτηροδιακόπτη (6) ώσπου ο πλωτηροδιακόπτης (5) να βρεθεί κατακόρυφα πάνω από το σύστημα ρύθμισης ύψους (6). Βλέπε εικόνα C.

Παρατηρείτε συνεχώς την αντλία στην χειροκίνητη λειτουργία. Απενεργοποιείτε αμέσως την αντλία (τράβηγμα του φις δικτύου ρεύματος) όταν δεν αντλείται πλέον καθόλου νερό. Υπάρχει κίνδυνος ζημιών αν η αντλία λειτουργήσει στεγνή.

Καθαρισμός και συντήρηση

Πρέπει να καθαρίζετε και να περιποιείστε τακτικά τη συσκευή σας. Αυτό αποτελεί εγγύηση για αποδοτικότητα και μακρά διάρκεια ζωής.

Αναθέστε τις εργασίες που δεν περιγράφονται στις οδηγίες αυτές στο Κέντρο Σέρβις της εταιρίας μας. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα. Υφίσταται κίνδυνος τραυματισμού!

Πριν από οποιαδήποτε εργασία συντήρησης βγάζετε το κορδόνι γραμμής. Υφίσταται κίνδυνος ηλεκτροπληξίας ή τραυματισμού από κινούμενα τμήματα.

Γενικές εργασίες καθαρισμού και συντήρησης

• Σε περιπτώσεις μεταφορικής χρήσης πρέπει η αντλία να καθαρίζεται με καθαρό νερό μετά από κάθε χρήση.
• Σε περιπτώσεις σταθερής εγκα- τάστασης πρέπει να ελέγχεται η λει- τουργία του πλωτού διακόπτη (5) σε τακτά διαστήματα (το αργότερο κάθε τρεις μήνες).
• Νήματα και ινώδη τεμάχια, που ενδεχομένως κατακάθισαν στο περίβλίας (3) τα αφαιρείτε με εκτοξευτήρα νερού.
• Να καθαρίζετε τις εναποθέσεις στον πλωτό διακόπτη (5) με καθαρό νερό.
• Μπορείτε να καθαρίσετε τους ρύ- πους στην κάτω πλευρά της αντλίας ψεκάζοντας καθαρό νερό.

Οποιαδήποτε περαιτέρω μέτρα, ειδικά το άνοιγμα της αντλίας, πρέπει να λαμβάνονται από εξειδικευμένο ηλεκτροτεχνίτη. Σε περίπτωση ανάγκης επισκευής, αποταθείτε στο Κέντρο Σέρβις μας.

Αντικατάσταση στοπ επιστροφής ροής

Αντικαταστήστε το ελαττωματικό στοπ επιστροφής ροής (βλέπε «Ανταλλακτικά/Αξεσουάρ»).

1. Ξεβιδώστε τον αντάπτορα εύκαμπτου σωλήνα (9) στον γωνιακό αντάπτορα (11) και αφαιρέστε το στοπ επιστροφής ροής (10).
2. Τοποθετήστε το στοπ επιστροφής ροής (10) με τέτοιον τρόπο ανάμεσα στον γωνιακό αντάπτορα (11) και τον αντάπτορα εύκαμπτου σωλήνα (9), ώστε η βαλβίδα να ανοίγει στην κατεύθυνση της ροής και να κλείνει αντίθετα από την κατεύθυνση της ροής.

Αποθήκευση

• Καθαρίζετε τη συσκευή πριν από την αποθήκευση.
• Φυλάσσετε την αντλία στεγνή, ασφαλή από παγετό και εκτός εμβέλειας παιδιών.
• Εάν η αντλία δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα τότε μετά την τελευταία χρήση και πριν από εκ νέου χρήση πρέπει κατά κανόνα να καθαρίζεται. Διαφορετικά, λόγω εναποθέσεων και υπολειμμάτων μπορεί να προκύψουν δυσκολίες εκκίνησης.

• Τυλίξτε τον αγωγό σύνδεσης δικτύου (2) γύρω από τη συγκράτηση καλωδίου (13) και την έξοδο της αντλίας (4). Βλέπε απεικόνιση B.

Απόσυρση/προστασία του περιβαλλοντος

Παραδώστε συσκευή, αξεσουάρ και συσκευασία για ανακύκλωση που σέβεται το περιβάλλον.

Ηλεκτρικές συσκευές δεν ανή- κουν στα οικιακά απορρίμματα.

Παραδώστε τη συσκευή σε έναν τόπο ανακύκλωσης. Τα χρησιμοποιημένα πλαστικά και μεταλλικά τμήματα μπορούν να διαχωριστούν πλήρως και να προωθηθούν για ανακύκλωση. Για περισσότερες πληροφορίες απευθυνθείτε στο κέντρο σέρβις της εταιρίας μας. Τη απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Εγγύηση

Αξιότιμη πελάτισσα, αξιότιμε πελάτη, για τη συσκευή αυτή σας προσφέρουμε εγγύηση 3 ετών από την ημερομηνία της αγοράς. Σε περίπτωση ελαττωμάτων αυτού του προϊόντος, έχετε απέναντι του πωλητή τα νόμιμα δικαιώματα. Αυτά τα νόμιμα δικαιώματα δεν περιορίζονται από την επακόλουθη εγγύησή μας.

Όροι εγγύησης

Η προθεσμία της εγγύησης αρχίζει από την ημερομηνία της αγοράς. Παρακαλούμε να φυλάξετε καλά την απόδειξη αγοράς. Θα σας χρειαστεί εάν θελήσετε να αποδείξετε την ημερομηνία και την

αγορά της συσκευής.

Εάν παρουσιαστεί ελάττωμα υλικού ή κατασκευής στο προϊόν αυτό εντός τριών ετών από την ημερομηνία αγοράς, θα σας επισκευάσουμε ή θα σας αντικαταστήσουμε δωρεάν το προϊόν αυτό, με δική μας επιλογή. Αυτή η παροχή εγγύησης προϋποθέτει πως εντός της τριετούς προθεσμίας θα μας προσκομιστεί η ελαττωματική συσκευή και η απόδειξη αγοράς και μία γραπτή περιγραφή του ελαττώματος και της ημερομηνίας που πρωτοπαρουσιάστηκε.

Εάν το ελάττωμα καλύπτεται από την εγγύησή μας, θα σας επιστραφεί ή το επισκευασμένο ή ένα νέο προϊόν. Με την αντικατάσταση της συσκευής ξεκινάει μια νέα χρονική περίοδος εγγύησης.

Με την επισκευή της συσκευής δεν ξεκι- νάει νέα χρονική περίοδος εγγύησης.

Διάρκεια εγγύησης και νόμιμες αξιώσεις για ελαττώματα

Η διάρκεια της εγγύησης δεν επεκτείνεται από την παροχή εγγύησης. Αυτό ισχύει και για αντικαταστημένα και επισκευασμένα εξαρτήματα. Ενδεχόμενα ελαττώματα που διαπιστώνονται κατά την αγορά, πρέπει να δηλωθούν αμέσως μετά το ξεπακετάρισμα. Για όλες τις επισκευές που καθίστανται απαραίτητες μετά τη λήξη της εγγύησης επιβαρύνεστε με τις σχετικές δαπάνες.

Έκταση της εγγύησης

Η συσκευή κατασκευάστηκε βάσει αυστηρών κριτηρίων ποιότητας και ελέγχθηκε ευσυνείδητα πριν την παράδοσή της.

Η εγγύηση ισχύει για ελαττώματα στο υλικό ή στην κατασκευή. Αυτή η εγγύ-ηση δεν συμπεριλαμβάνει τμήματα του

GR

προϊόντος που υφίστανται κοινή φθορά και θεωρούνται ως αναλώσιμα (π.χ. στοπ επιστροφής ροής) ή εύθραυστα τμήματα του προϊόντος (π.χ. διακό- πτες).

Αυτή η εγγύηση εκπίπτει σε περίπτωση που η συσκευή υπέστη βλάβη, δεν χρησιμοποιήθηκε ή δεν συντηρήθηκε σωστά. Για σωστή χρήση του προϊόντος πρέπει να ακολουθούνται όλες οι υποδείξεις που αναφέρονται στις οδηγίες χρήσης. Να αποφεύγονται οπωσδήποτε οι χρήσεις και πράξεις που δεν συνιστώνται στις Οδηγίες χρήσης ή για τις οποίες ισχύουν ειδικές προειδοποιήσεις. Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε περίπτωση καταχρηστικού και λάθος χειρισμού, άσκησης βίας και επεμβάσεων που δεν εκτελούνται από συμβεβλημένο συνεργείο μας, εκπίπτει η εγγύηση.

Ειδικότερα, δεν τίθεται θέμα αξίωσης εγγύησης κατά την προώθηση αποξεστικών υλικών (άμμος, πέτρες) ή επιθετικών υγρών, επειδή εξαιτίας αυτών υφίστανται ζημιές οι φλάντζες, η φτερωτή, το μοτέρ ή άλλα μέρη.

Προσοχή: Οι υποβρύχιες αντλίες είναι αντλίες αποστράγγισης. Η κατασκευή της υποβρύχιας αντλίας έχει σκοπό να προωθεί ή να απαντλεί όσο το δυνατόν πιο γρήγορα έναν συγκεκριμένο όγκο νερού στα πλαίσια της κλάσης απόδοσής της. Οι υποβρύχιες αντλίες δεν ενδείκνυνται ως αντλίες ποτίσματος (π.χ. για πότισμα του κήπου) ή ως αντλίες συνεχούς λειτουργίας (π.χ. για τεχνητά ρυάκια ή συντριβάνια). Σε περίπτωση διαφορετικής χρήσης ακυρώνεται η αξίωση εγγύησης.

Ελέγχετε τακτικά τη λειτουργία του πλω- τηροδιακόπτη. Κατά τη μη τήρηση ή τη στεγνή λειτουργία της αντλίας παύουν οι αξιώσεις εγγύησης και ευθύνης. Η αξίωση εγγύησης ακυρώνεται επίσης κατά τη χρήση της υποβρύχιας αντλίας καθαρού νερού χωρίς πλάκα βάσης ή σε ζημιές που προκαλούνται από την συγκράτηση ή την ανάρτηση από τον αγωγό σύνδεσης δικτύου. Οι αντλίες δεν επιτρέπεται να λειτουργούν στεγνές ή να εκτίθενται σε παγετό.

Διακανονισμός σε περίπτωση εγγύ- ησης

Προς εξασφάλιση ταχείας επεξεργασίας παρακαλούμε να ακολουθήστε τις επόμενες υποδείξεις:

• Για όλα τα αιτήματα να έχετε πρόχειρα την απόδειξη αγο- ράς και τον αριθμό προϊόντος (IAN 420314_2207) ως αποδεικτικό στοιχεί για την αγορά.
• Τον αριθμό προϊόντος θα τον βρείτε στην ετικέτα στοιχείων της συσκευής.
- Εάν παρουσιαστούν σφάλματα λειτουργίας ή άλλα ελαττώματα, επικοινωνήστε πρώτα με το πιο κάτω αναφερόμενο τμήμα εξυπηρέτησης πελατών τηλεφωνικά ή με e-mail. Εκεί θα σας δοθούν περισσότερες πληροφορίες για τον διακανονισμό.
- Ένα ως ελαττωματικό καταχωρημένο προϊόν μπορείτε, μετά από συνεννόηση με το τμήμα μας εξυπηρέτησης πελατών, να το στείλετε, με δική μας επιβάρυνση με τα ταχυδρομικά, επισυνάπτοντας την απόδειξη αγοράς και στοιχεία για το ελάττωμα και την ημερομηνία που παρουσιάστηκε, στη διεύθυνση του σέρβις μας που σας κοινοποιήθηκε. Προς αποφυγή προβλημάτων παραλαβής και πρόσθετων δαπανών, παρακαλούμε να χρησιμοποιήσετε μόνο τη διεύθυνση που σας κοινο-

ποιήθηκε. Σιγουρευτείτε πως η απο- στολή δεν έγινε χωρίς πληρωμή των ταχυδρομικών τελών, σαν ογκώδες αντικείμενο, σαν εξπρές, ή με άλλο ειδικό τρόπο. Στείλτε τη συσκευή μαζί με όλα τα αξεσουάρ που σας παραδόθηκαν κατά την αγορά και φροντίστε για ασφαλή συσκευασία.

Σέρβις επισκευής

Επισκευές που δεν καλύπτονται από την εγγύηση μπορούν να εκτελεστούν από το υποκατάστημά μας για σέρβις έναντι πληρωμής. Το υποκατάστημα σέρβις θα σας υποβάλει προϋπολογισμό εξόδων.

Μπορούμε να αναλάβουμε την επεξεργασία συσκευών που μας απεστάλησαν καλά συσκευασμένες και με πληρωμένα ταχυδρομικά τέλη.

Προσοχή: Παρακαλούμε να στείλετε τη συσκευή σας στο υποκατάστημά μας για σέρβις, καλά καθαρισμένη και με την σχετική υπόδειξη για το ελάττωμα.

Οι συσκευές που στέλνονται χωρίς να έχουν πληρωθεί τα ταχυδρομικά τέλη - με εξπρές, σαν ογκώδη αντικείμενα, ή με άλλο ειδικό τρόπο - δεν θα γίνονται δεκτές.

Την απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Service-Center

GR Σέρβις Ελλάδα Tel.: [phone] E-Mail: [e-mail] IAN 420314_2207

Εισαγωγέας

Παρακαλούμε να λάβετε υπόψη σας πως η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για σέρβις. Επικοινωνήστε πρώτα με το πιο πάνω αναφερόμενο κέντρο εξυπηρέτησης πελατών.

Ανταλλακτικά/Αξεσουάρ

Ανταλλακτικά και αξεσουάρ μπορείτε να βρείτε στη σελίδα www.grizzlytools.shop

Εάν παρουσιάζονται προβλήματα κατά τη διαδικασία παραγγελίας, χρησιμοποιήστε το έντυπο επικοινωνίας. Εάν έχετε περισσότερες ερωτήσεις μπορείτε να απευθυνθείτε στο «Service-Center» (δείτε στη σελίδα 211).

Αρ. Χαρακτηρισμός Αρ. είδους

A 11/9/10 Γωνιακός αντάπτορας + αντάπτορας εύκαμπτου σωλήνα + Στοπ επιστροφής ροής 91103477

A 12 váilov σχοινί 91103476

Α Ανίχνευση βλαβών

Βλάβες Αιτίες Μέτρα λύσης
Η αντλίαδεν τίθεταισε λειτουργία	Λείπει η τάση ηλεκτρικού δικτύου	Ελέγξτε την πρίζα, το καλώδιο δικτύου, τον αγωγό, το βύσμα δικτύου, εάν απαιτείται αναθέστε επισκευή σε ηλεκτρολόγο, ελέγξτε την οικιακή ασφάλεια
	Ο επιπλέον διακόπτης (5) δεν ανοίγει	Φέρτε τον επιπλέοντα διακόπτη σε υψηλότερη θέση
Η αντλίαδεν κάνειάντληση	Πλέγμα εισόδου του ποδιού αντλίας φραγμένο	Καθαρισμός πλέγματος εισόδου του ποδιού αντλίας με δέσμη νερού (βλέπε «Γενικές εργασίες καθαρισμού»)
	Μειωμένη απόδοση αντλίας από πολύ βρώμικες και λειαντικές προσμίξεις νερού	Καθαρισμός αντλίας
	Στοπ επιστροφής ροής (10) λάθος τοποθετημένο ή χαλασμένο	Έλεγχος έδρασης του στοπεπιστροφής ροής, ενδεχ. αντικατάσταση (βλέπε «Συντήρηση και καθαρισμός»)
Η αντλίαδεν απενεργοποιείται	Ο πλωτηροδιακόπτης δεν εμβυθίζεται	Σωστή τοποθέτηση αντλίας στον πυθμένα του φρεατίου
Ανεπαρκής ποσότηταάντλησης	Πλέγμα εισόδου του ποδιού αντλίας φραγμένο	Καθαρισμός πλέγματος εισόδου του ποδιού αντλίας με δέσμη νερού (βλέπε «Γενикές εργασίες καθαρισμού»)
	Μειωμένη απόδοση αντλίας από πολύ βρώμικες και λειαντικές προσμίξεις νερού	Καθαρισμος αντλίας
	Στοπ επιστροφής ροής (10) λάθος τοποθετημένο ή χαλασμένο	Έλεγχος έδρασης του στοπεπιστροφής ροης, ενδεχ. αντικατάσταση (βλέπε «Συντήρηση και καθαρισμός»)
	Το στοπ επιστροφής ροής (10) μειώνει την απόδοση της αντλίας	Αφαίρεση στοπ επιστροφής ροής από τον γωνιακό αντάπτορα (11) (βλέπε «Θέση σε λειτουργία»)
Αντλία τίθεται εκτός λειτουργίας μετά από μικρό διάστημα λειτουργίας	Ο διακόπτης κινητήρα διακόπτει τη λειτουργία της αντλίας λόγω δυνατής βρωμιάς του νερού.	Βγάλτε το βύσμα δικτύου και καθαρίστε την αντλία και το φρεάτιο.
	Πολλή υψηλή θερμοκρασία νερού, ο διακόπτης κινητήρα σταματάει τη λειτουργία	Λάβατε υπόψη την μέγιστη θερμοκρασία νερού 35 °C!
DEATCH	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass dieKlarwasser-TauchpumpeModell PTPK 400 B1Seriennummer 000001 - 075000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CEGrizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.10.2022	Christian FrankDokumentationsbevollmächtigter

Μετάφραση της πρωτότυπης Δήλωσης συμμόρφωσης CE
Με το παρόν δηλώνουμε ότι το είδοςΒυθιζόμενη αντλία αποστράγγισης καθαρού νερού σειρά ΡΤΡΚ 400 Β1Αριθμός σειράς 000001 - 075000ανταποκρίνεται στις ακόλουθες σχετικές της ΕΕ στην εκάστοτε ισχύουσα έκδοση:
2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης ανήκει στον κατασκευαστή:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης ανήκει στον κατασκευαστή :
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.10.2022	Christian Frankυπεύθυνος τεκμηρίωσης

* Το ανωτέρω περιγραφόμενο αντικείμενο της δήλωσης πληροί τις προδιαγραφές της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Explosionszeichnung • Exploded Drawing Vue éclatée • Explosietekening • Nákresy explozi Rysunki eksplozyjne • Nákresy explózií Eksplosionstegning • Plano de explosión Vista esplosa • Robbantott ábra • Eksplozijska risba Eksplozivni crtež • Schemă de explozie Технически чертеж • Епі мёрους σχεδιαγράμματα

PTPK 400 B1

400 BT 0310 0320 0330 0340 0350 0360 0370 0380 0390 0400 0410 0420 0430 0440 0450 0460 0470 0480 0010 0020 0030 0040 0050 0060 0070 0080 0090 0100 0110 0120 0130 0140 0150 0160 0170 0180 0190 0200 0210 0220 0230 0240 0250 0260 0270 0290 0270 0300

informativ · informative · informatif · informatief · informatívny informativo · pouczający · informatív · informativen · informační informativno · информативен · evημερωτικό

FR © ©

GRIZZLY TOOLS GMBH & CO. KG
