MANUAL DE USUARIO PTPK 400 B1 PARKSIDE

Bomba sumergible para aguas limpias

Traducción del manual de instrucciones original

HU

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

IT MT

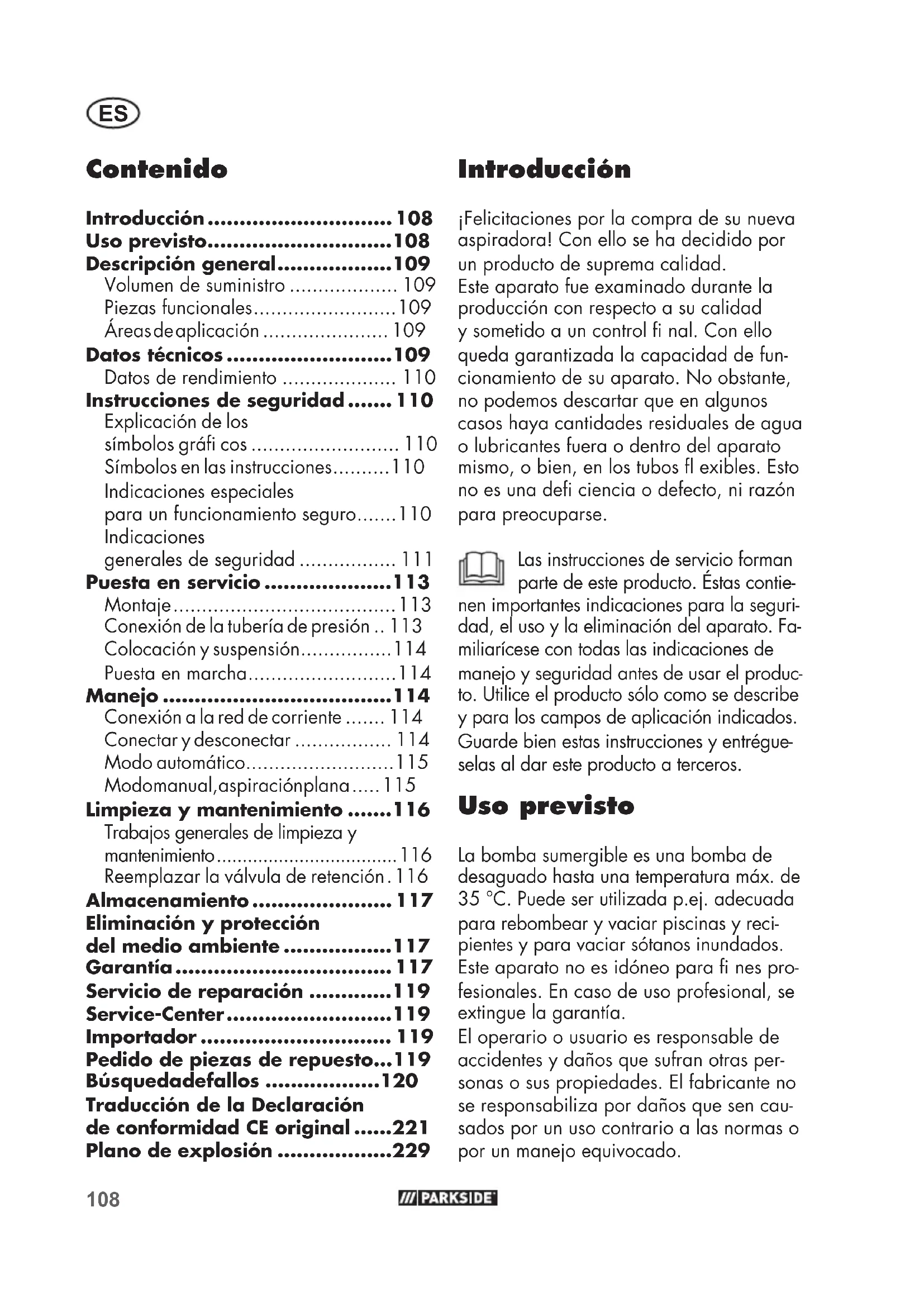

ES Traducción del manual de instrucciones original Página

Introducción.... 108

Uso previsto......108

Descripción general......109

Volumen de suministro 109

Piezas funcionales....109

Áreas de aplicación 109

Datos técnicos......109

Datos de rendimiento ..... 110

Instrucciones de seguridad...... 110

Explicación de los símbolos gráfico cos 110

Símbolos en las instrucciones......110

Indicaciones especiales para un funcionamiento seguro......110

Indicaciones generales de seguridad .... 111

Puesta en servicio ......113

Montaje....113

Conexión de la tubería de presión .. 113

Colocación y suspensión......114

Puesta en marcha....114

Manejo 114

Conexión a la red de corriente ..... 114

Conectar y desconectar 114

Modo automático....115

Modomanual,aspiraciónplana.....115

Limpieza y mantenimiento .....116

Trabajos generales de limpieza y mantenimiento....116

Reemplazar la válvula de retención. 116

Almacenamiento....117

Eliminación y protección del medio ambiente......117

Garantía....117

Servicio de reparación .....119

Pedido de piezas de repuesto...119

Búsquedadefallos .....120

Traducción de la Declaración de conformidad CE original .....221

Plano de explosión ......229

Introducción

¡Felicitaciones por la compra de su nueva aspiradora! Con ello se ha decidido por un producto de suprema calidad.

Este aparato fue examinado durante la producción con respecto a su calidad y sometido a un control final. Con ello queda garantizada la capacidad de funcionamiento de su aparato. No obstante, no podemos descartar que en algunos casos haya cantidades residuales de agua o lubricantes fuera o dentro del aparato mismo, o bien, en los tubos fl exibles. Esto no es una defi ciencia o defecto, ni razón para preocuparse.

Las instrucciones de servicio forman parte de este producto. Éstas contienen importantes indicaciones para la seguridad, el uso y la eliminación del aparato. Familiarícese con todas las indicaciones de manejo y seguridad antes de usar el producto. Utilice el producto sólo como se describe y para los campos de aplicación indicados.

Guarde bien estas instrucciones y entrégueselas al dar este producto a terceros.

Uso previsto

La bomba sumergible es una bomba de desaguado hasta una temperatura máx. de 35 °C. Puede ser utilizada p.ej. adecuada para rebombear y vaciar piscinas y recipientes y para vaciar sótanos inundados.

Este aparato no es idóneo para fi nes profesionales. En caso de uso profesional, se extingue la garantía.

El operario o usuario es responsable de accidentes y daños que sufran otras personas o sus propiedades. El fabricante no se responsabiliza por daños que sen causados por un uso contrario a las normas o por un manejo equivocado.

Descripción general

Las ilustraciones se encuentran en la página abatible frontal.

Volumen de suministro

Desembale el aparato y compruebe que esté completo. Evacue el material de embalaje de una forma conveniente.

• Bomba sumergible
• Adaptador angular y adaptador con empalme de manguera
• Cuerda de nylon de 8 m
• Instrucciones de uso

Para conectar la manguera, consulte el capítulo „Conexión del tubo de presión“, necesita una abrazadera de manguera y una sierra. La herramienta no está incluida en el volumen de suministro. Puede adquirir la herramienta en un distribuidor especializado.

Piezas funcionales

1 Empuñadura

2 Línea de alimentación

3 Carcasa de la bomba

4 Salida de bomba
5 Interruptor de nivel de fl otador
6 Ajuste de altura del interruptor fl otante
7 Cable del interruptor fl otante
8 Guía del interruptor fl otante
9 Adaptador con empalme de manguera

10 Válvula de retención con una junta

11 Adaptador angular

12 Cuerda de nylon de 8 m

13 Soporte de cable

Áreas de aplicación

La bomba está equipada con un conmutador fl otador, que conecta y desconecta el aparato automáticamente según sea el nivel del agua.

En caso de una sobrecarga, la bomba será desconectada por el interruptor termoprotector incorporado. Después de haber-se enfriado, el motor arrancará de nuevo automáticamente.

La bomba está adicionalmente equipada con un válvula de retención que impide el refl ujo del agua, por ejemplo, en caso de una interrupción de corriente.

Datos técnicos

Bomba sumergible

para aguas limpias .....PTPK 400 B1

Conexión de red (U).....230 V\~, 50 Hz Consumo de potencia (P).....400 W

Cantidad máx. de elevación

(Qmax)......aprox. 10000 l/h

Altura máx. de elevación (Hmax) .....7 m

Profundidad máx. de inmersión .....7 m

Temperatura máx. del agua (Tmax) ..35 °C

Conexión de manguera. 12 , 34 , 1", 1 12 " (13 mm, 19 mm, 25 mm, 38 mm)

Unión para la pieza del grifo

con rosca interior en el adaptador de ángulo ...... G 1 ½" (44,9 mm)

de la manguera......G 1" (33,3 mm)

Cuerpos extraños máx. ....... ∅ 5 mm

Altura mínima de nivel

de agua al aspirar ....5 cm

Línea de alimentación.... 10 m

Peso (incl. accesorios)....3,8 kg

Clase de protección ....

Tipo de protección .....IPX8

ES

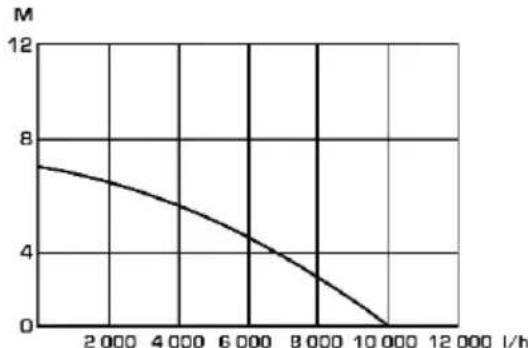

Datos de rendimiento

La medición de los datos de potencia máxima se realiza con salida recta y directa. El adaptador angular y la válvula de retención pueden reducir la potencia.

Instrucciones de seguridad

Explicación de los símbolos gráfi cos

¡Atención! No se adecúa para agua muy arenosa.

¡Lea y observe las instrucciones de uso de este equipo!

¡Atención! Desconecte inmediatamente el enchufe de la red de corriente en caso que el cable esté dañado o cortado.

Profundidad máxima de in- mersión de servicio

Máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.

Gráfi cos en el dispositivo de parada de refl ujo

Marca del lado de salida del agua

Marca del lado de paso del agua

Símbolos en las instrucciones

Símbolos de riesgo con indicaciones para prevención de daños personales y materiales.

Símbolo de peligro con indicaciones para evitar daños personales por descarga eléctrica.

Señal prescriptiva con indi- caciones para la prevención de accidentes y daños.

Retire el enchufe de la red eléctrica.

Señal de indicacion con información para un mejor manejo del equipo.

Indicaciones especiales para un funcionamiento seguro

- Si hay personas en el agua, no se deberá utilizar la bomba de inmersión, porque existe el peligro de una descarga eléctrica.

- Conectar el aparato sólo a cajas de empalme que tengan un sistema protector contra corrientes de falla (Residual Current Device) con una intensidad de corriente evaluable no mayor de 30 mA (fusible, como mínimo 6 amperios).

• Si se dañase la línea conectora de este aparato, deberá ser reemplazada por el fabricante, su servicio técnico o por una persona similarmente cualifi cada para evitar cualquier peligro.
• Este aparato puede ser utilizado por niños a partir de los 8 años de edad, así como por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, si son vigilados o fueron instruidos con respecto al uso seguro del aparato y comprenden los peligros resultantes de ello. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a cargo del usuario no deben ser realizados por niños, salvo bajo supervisión.
• Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
• El líquido se puede ensuciar si se derrama lubricante.
• Observe las indicaciones del capítulo "Mantenimiento y Limpieza".

Indicaciones generales de seguridad

Esta sección trata de las normas de seguridad básicas cuando se trabaja con este aparato.

Trabajos con el aparato:

Precaución: Así evitará accidentes y daños físicos:

- Las personas que no estén familiarizadas con estas instruccio-

nes de servicio, no deben utilizar el aparato. Las regulaciones localmente vigentes pueden prescribir una edad mínima para la persona que utiliza este equipo.

• Lleve calzado resistente para protegerse ante las descargas eléctricas.
• Tomar las medidas necesarias para evitar que los niños se acerquen al aparato en marcha. Existe peligro de lesionarse.
• No utilice el aparato en las proximidades de líquidos o gases infl amables. Si no se tiene en cuenta este aviso, existe peligro de incendio y de explosión.
• No está permitido transportar líquidos agresivos, abrasivos (con efecto de lija), corrosivos, infl amables (p.ej. combustibles de motores) o explosivas, de agua salada, detergentes y alimentos. La temperatura del líquido transportado no debe superar los 35 °C.
• Guardar el aparato en lugar seco, fuera del alcance de los niños.

Precaución: Así puede evitar daños en el aparato y daños personales que podrían resultar de ello:

- No trabaje con el aparato dañado, incompleto o cuando el fabricante no haya dado su visto bueno para remodelarlo. Antes de la puesta en marcha, haga que un técnico compruebe si se dan las medidas de protección eléctricas necesarias.

- Controle el aparato mientras

esté funcionando (especialmente dentro de viviendas) para poder reconocer a tiempo si la bomba se desconecta automáticamente o si marcha en seco. Comprobar periódicamente el funcionamiento del conmutador fl otador (ver el apartado "Puesta en servicio"). Si no se tienen en cuenta esas medidas preventivas, se extinguen los derechos de garantía y de responsabilidad civil.

- La bomba no es apropiada para el funcionamiento continuo (p. ej. para cursos de agua en estanques de jardín). Compruebe periódicamente que el aparato funcione perfectamente.

- Tenga en cuenta que se utilizan lubricantes en el aparato, que pueden provocar eventualmente daños y ensuciar cuando sobresalen. No utilizar la bomba para embalses de jardín con peces o con plantas valiosas.

- No lleve ni fi je el aparato al cable ni a la línea de presión.

- Proteja el aparato de las hela-das y de la marcha en seco.

- Utilizar solamente accesorios originales y no realice remodelaciones en el aparato.

- Leer las instrucciones del manual de servicio, relativas al tema "Mantenimiento y limpieza". Todas las medidas que va- yan más allá de ello, especialmente la abertura del aparato, deberán ser realizadas por un técnico electricista. En caso de reparaciones, diríjase siempre a nuestro centro de asistencia.

Seguridad eléctrica:

Precaución: Así evitará accidentes y daños debidos a una descarga eléctrica.

- Al funcionar el aparato, después de colocarlo, debe quedar libremente accesible el enchufe de corriente.

- Antes de poner en marcha la nueva bomba, hacer que un técnico compruebe lo siguiente:

- La toma de tierra, la puesta a cero, el circuito protector contra corriente de falla debe cumplir las normas de seguridad de las compañías eléctricas y funcionar perfectamente.

- La protección de las uniones enchufables eléctricas contra la humedad.

- En caso de que exista riesgo de inundaciones, deben colocarse las uniones enchufables en una zona a prueba de inundaciones.

- Procure que la tensión de la corriente coincida con las indicaciones del rótulo de características.

- Antes de utilizar el aparato, comprobar el cable y el enchufe por si estuviesen dañados. No deben repararse cables defectuosos, sino que tienen que cambiarse por unos de nuevos. Deje que un experto autorizado repare los daños en su bomba de inmersión.

- No utilizar el cable para sacar el enchufe de la caja de empalme. Proteja el cable del calor, el aceite y los bordes afi lados.

• No lleve ni fi je el aparato por el cable.
• Utilizar solamente cables de alargo que estén protegidos contra salpicaduras de agua y autorizados para exterior. Desenrolle siempre completamente el tambor del cable antes de utilizarlo. Compruebe que el cable no esté deteriorado.
• Desenchufe el conector de red del tomacorriente antes de iniciar cualquier trabajo en la bomba, en caso de fugas en el sistema de agua, durante pausas de trabajo y si no la utiliza.
• Las líneas conectoras de corriente no deben tener una sección transversal menor que las líneas de goma de la denominación H05RN-F. La línea debe tener una longitud un mínimo de 10 m. La sección transversal del cordón conductor del cable de extensión debe ser de un mínimo de 2,5 mm².
• Si se dañase la línea conectora de este aparato, deberá ser reemplazada por el fabricante, su servicio técnico o por una persona similarmente cualifi cada para evitar cualquier peligro.

Puesta en servicio

B Montaje

Atornillar el adaptador

1. Atornille el adaptador acodado (12) y el adaptador con conexión para tubos fl exibles (10) a la salida de la bomba (5).

Montar el ajuste de altura del interruptor fl otante

1. Deslice el ajuste de altura del interruptor fl otante (6) por la guía del interruptor fl otante (8) situada al lado de la empuñadura (1).

B Conexión de la tubería de presión

La instalación de la motobomba sumergible puede realizarse en dos modos:

• con tubería fi ja o

• con manguera fl exible.

• En caso de utilizar una manguera de 12 , conecte ésta a través de la boca de manguera de la bomba y sujétela luego en caso dado con una grapa de manguera.

• En caso de utilizar una manguera de 34 ", 1" ó 112 ", debe cortarse la conexión sobrepuesta para conectar la manguera luego mediante la boca respectiva (sujeción con abrazadera de manguera).
• Si va a utilizar la pieza del grifo con rosca interior (G 1") para conectar sistemas de conexión de manguera externos, corte las tres conexiones superiores directamente a través de la rosca para tubos G 1".
• Conecte la pieza del grifo con rosca interior (G 1 12 ") directamente al adaptador de ángulo (11).

La medición de los datos de rendimiento máximo se realiza con una

salida recta y directa. El adaptador angular (11) y la válvula de retención (A 10) podrían perjudicar el rendimiento.

Para aumentar el rendimiento de la bomba, puede desmontarse la válvula de

ES

retención (10) del adaptador angular (11) (véase „Reemplazo de la válvula de retención»). Este paso se recomienda particularmente en conexiones de manguera inferiores a 1". Sin embargo se ha de observar que en este caso surge el riesgo de refl ujo del agua durante el bombeo o bien al generarse un corte de corriente.

D

Colocación y suspensión

La bomba puede ubicarse en el agua o colgarse. Para colgar o extraer la bomba, puede utilizar el cable (12), que va incluido en el volumen de suministro.

El pozo de bomba debe disponer de dimensiones mínimas de 40 x 40 x 50 cm, permitiendo así un movimiento libre del interruptor de nivel de fl otador.

Fije la cuerda de nylon (12) en la asa (1).

Procurar que el aparato no sea cogido ni colgado bajo ninguna circunstancia por el cable de corriente. Sino existe peligro de descarga eléctrica debido a cables eléctricos eventualmente dañados.

Tenga en cuenta que en el fondo del pozo puede acumularse suciedad y arena con el paso del tiempo, que podrían deteriorar la bomba. Recomendamos colocar la bomba sobre un ladrillo. Si el nivel de agua es demasiado bajo, puede secarse rápidamente el fango acumulado en el pozo y evitar que la bomba arranque.

Puesta en marcha

- Compruebe el funcionamiento del conmutador fl otante (ver "Manejo").

• Controle que la bomba se encuentre apoyada en el suelo de pozo.
• Controle que la tubería de presión haya sido correctamente instalada.
• Controle el estado correcto de la caja de enchufe eléctrica.
• Asegúrese que la conexión a la red de corriente no pueda llegar a tener contacto con humedad o agua. Existe peligro de electrocución.
• Para la puesta en marcha se requiere un nivel de agua de 50 mm como mínimo.

Manejo

Conexión a la red de corriente

La bomba sumergible adquirida por Ud. está equipada con una toma bipolar con puesta a tierra. El aparato está previsto para la conexión a una toma de corriente de contacto protector con dispositivo de protección de corriente de defecto (Residual Current Device) con 230 V\~, 50Hz.

Poner el aparato en funcionamiento, sólo después de tener en cuenta todos los puntos anteriores.

Conectar y desconectar

1. Colocar el enchufe en la caja de empalme (la bomba se pone en marcha inmediatamente).
   La bomba empieza a funcionar de inmediato, cuando el interruptor del fl otador está en la posición correcta (ver "Funcionamiento automático" y "Funcionamiento manual").

2. Para desconectar, sacar el enchufe de la caja de empalme (la bomba se desconecta).

Cuando el nivel de agua es demasiado bajo, el interruptor fl otante desactiva la bomba automáticamente.

Vigilar el aparato mientras funcione para reconocer a tiempo la desconexión automática o la marcha en seco de la bomba y evitar así daños subsiguientes.

Modo automático

En el modo automático, el conmutador fl o-tante (5) conecta o desconecta la bomba automáticamente.

Si la instalación es fi ja, debe com- probarse periódicamente que el conmutador fl otante (5) funcione correctamente (lo más tarde, cada tres meses).

Puede ajustarse de forma continua el punto de conexión y desconexión del interruptor fl otante (5).

Varíe el punto de encendido y apagado...

• Ajuste la posición del ajuste de altura del interruptor fl otante (6) en la guía del interruptor fl otante (8).
• variando la longitud del cable del inter- ruptor del fl otador (7). introduciendo/ sacando el cable (7) por el ojal del clip de sujeción (6).

Comprobar el del interruptor de nivel de fl otador (5):

- Debe estar posicionado de tal manera que se pueda elevar y bajar libremente. La altura del punto de cambio "Conexión" y la de "Desconexión" deben ser fácilmente accesibles.

Esto puede comprobarse colocando la bomba en un recipiente lleno de agua y elevando luego manualmente

el interruptor de nivel de fl otador (5) para luego bajarlo nuevamente con cuidado. En este movimiento puede observarse si la bomba se activa o bien desactiva correctamente.

• Procure que la distancia entre el interruptor fl otante (5) y el ajuste de altura del interruptor fl otante (6) no sea demasiado corta. Si la distancia es demasiado corta, no se puede garantizar un funcionamiento perfecto.
• Observe en la regulación del interruptor de nivel de fl otador (6) que éste no toque el suelo antes de la desconexión de la bomba.

Existe el peligro de la marcha en seco si se escoge el cable del interruptor fl otante (7) demasiado largo, sobre todo, si no está montado el ajuste de altura del interruptor fl otante (6) (consultar „Puesta en funcionamiento”).

Modo manual, aspiración plana

Atención: ¡Evitar la marcha en seco de la bomba! ¡Peligro brecalentamiento!

¡Las bombas sobrecalentadas no se pueden tocar! ¡Existe peligro de quemadura!

En el modo manual, la bomba no se desconecta automáticamente, ya que el conmutador fl otante (5) está puenteado. El interruptor del fl otador (5) debe colocarse en la bomba en vertical hacia arriba.

Deslice el ajuste de altura del interruptor fl o-tante (6) por la guía del interruptor fl otante (8) situada al lado de la empuñadura (1). Tire del cable del interruptor fl otante (7) por el ajuste de altura del interruptor fl o-

ES

tante (6) hasta que el interruptor fl otante (5) se encuentre en vertical por encima del ajuste de altura (6). Vea la fi gura C.

En el modo manual, debe vigilarse la bomba continuamente. Desconecte la bomba inmediatamente (sacar el enchufe de la corriente) cuando ya no bom-bee más agua. Si la bomba marcha en seco, existe el peligro de que se deteriore.

Limpieza y mantenimiento

Esta bomba sumergible es un producto de calidad comprobada y sujeto a un serio control fi nal. Sin embargo recomendamos controlar y mantener la bomba periódicamente con el fi n de asegurar una larga vida útil.

Deje que nuestro centro de asistencia realice los trabajos que no se describan en estas instrucciones de servicio. Utilice solamente piezas originales. Existe peligro de lesionarse.

Antes de iniciar los trabajos de mantenimiento debe retirarse el enchufe de la red de corriente. Existe peligro de electrocución o de lesiones por componentes en movimiento.

A

Trabajos generales de limpieza y mantenimiento

• En caso de utilización móvil se requiere una limpieza de la bomba con agua clara después de cada utilización.

• En caso de una instalación estacionaria debe controlarse periódicamente (a más tardar cada 3 meses) el funcionamiento del interruptor de nivel de fl otador (A 5).

• Mediante un chorro de agua deben retirarse las pelusas y las partículas fi brosas que puedan haberse depositadas en la carcasa de la bomba (A 3).

• Los sedimentos en el interruptor de nivel de fl otador (A 5) deben limpiarse con agua clara.
• El suelo del pozo debe limpiarse periódicamente del fango (a más tardar cada 3 meses); además deben limpiar-se las paredes del pozo.
• Las suciedades en la parte inferior de la bomba pueden limpiarse con agua limpia.

Todas las medidas que vayan más allá de esta intervención, especialmente la abertura de la propia bomba, las deberá realizar un técnico electricista.

En caso de reparaciones, diríjase siempre al centro de asistencia Grizzly.

A

Reemplazar la válvula de retención

Compruebe regularmente el dispositivo de parada de refl ujo (10). El dispositivo de parada de refl ujo está defectuoso si la tapa de goma está rota. Cambie la válvula de retención si estuviese defectuoso.

1. Desenrosque el adaptador de la man-guera (9) del adaptador de ángulo (11) y retire el dispositivo de refl ujo (10).
2. Coloque el paro contra refl ujo (10) de tal manera entre el adaptador acodado (11) y el adaptador con conexión para tubo fl exible (9), que la válvula se abra en dirección de fl ujo y se cierre en dirección contraria.

B Almacenamiento

• Limpie la bomba antes de guardarla.
• Guarde la bomba seca y a prueba de heladas, así como fuera del alcance de los niños.
• Si no ha utilizado la bomba por un tiempo prolongado, tiene que limpiarla minuciosamente después del último uso y antes de usarla de nuevo. De lo contrario, las incrustaciones y residuos pueden difi cultar su arranque.
• Enrolle el cable de alimentación (2) alrededor del soporte de cable (13) y la salida de la bomba (4). Vea la fi gura.

Eliminación y protección del medio ambiente

El equipo, sus accesorios y el material de embalaje deben reciclarse en forma compatible con el medio ambiente.

Estos aparatos no deben ir a la basura doméstica.

Entregue su aparato a un centro de reciclaje. Las partes plásticas y metálicas empleadas pueden ser separadas por tipo y llevadas al reciclaje. Consulte nuestro Centro de Servicio para mayor información.

Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

Garantía

Estimada clienta, estimado cliente:

Por este aparato se le concede una garantía de 3 años a partir de la fecha de compra.

En caso de defectos de este producto, le corresponden derechos legales contra el vendedor del producto. Estos derechos no serán limitados por la garantía expuesta a continuación.

Condiciones de garantía

El plazo de garantía empieza con la fecha de compra. Por favor, conserve bien el resguardo de caja original. Este documento se necesitará como prueba de la compra. Si dentro del plazo de tres años después de la fecha de compra del aparato se detecta un defecto de material o fabricación, según nuestra elección, el producto será reparado o sustituido gratuitamente. Esta prestación de garantía presupone entregar el aparato defectuoso y el comprobante de compra (resguardo de caja) dentro del plazo de los tres años, describiendo brevemente por escrito en qué consiste el defecto y cuándo se detectó.

Si el defecto está cubierto por nuestra garantía, le devolveremos el aparato reparado o uno nuevo. Con la reparación o la sustitución del producto no se inicia un nuevo período de garantía.

Período de garantía y exigencias legales en caso de defectos

El período de garantía no será prolongado por la prestación de garantía. Esto se aplica igualmente a las partes sustituidas y reparadas. Daños y defectos ya existentes eventualmente al comprar el aparato, tienen que ser notifi cados inmediatamente después de haberlo desempacado. Las reparaciones a efectuar al cabo del período de garantía están sujetas a pago.

Volumen de la garantía

El aparato fue producido cuidadosamente según las directivas estrictas de la calidad y examinado concienzudamente antes de la entrega.

La prestación de garantía tiene validez para defectos de material o fabricación. Esta garantía no se extiende a partes del producto que están sometidas a un desgaste natural y, por lo tanto, pueden ser consideradas como piezas de desgaste (p. válvula de retención, anillo obturador), o a daños en partes frágiles (p. ej. interruptores).

Esta garantía caduca si el producto fue dañado, utilizado impropiamente o no sometido a mantenimiento. Para un uso apropiado del producto, se han de cumplir exactamente todas las indicaciones contenidas en las instrucciones de manejo. Se tienen que evitar absolutamente fi nes de aplicación y manejos, de los cuales desaconsejan o advierten las instrucciones de servicio.

El producto está previsto solamente para el uso privado y no comercial. La garantía caducará en el caso de un tratamiento abusivo e impropio, uso de la fuerza o manipulaciones que no fueron efectuadas por una fi lial de servicio autorizada.

La garantía no aplica en caso de una elevación de agua arenosa o líquidos agresivos, ya que estas transgresiones podrían perjudicar las obturaciones, la rueda de palas, el motor u otros componentes. Incluso las bombas declaradas para agua sucia, no se encuentran aptas para la elevación de materiales abrasivos (arena, piedras).

Atención: Las bombas sumergibles son bombas de desagüe. El diseño de una bomba sumergible persigue el propósito de elevar o bien bombear un determinado volumen de agua dentro del rango de su clase de potencia. Las bombas sumergibles no son apropiadas como bombas de regadío (por ejemplo, para el riego de jardines) o como bombas de operación continua (por ejemplo, para arroyos o fuentes de agua). En caso de una aplicación no prevista caduca cualquier derecho de garantía.

Compruebe periódicamente el funcionamiento del interruptor fl otante. Si no se tiene en cuenta o si la bomba marcha en seco, se extinguen los derechos de garantía y de responsabilidad civil.

La garantía no se aplica particularmente en la aplicación de las bombas de agua sucia sin placa base y en caso de haber daños derivados por la suspensión de la bomba por el cable de la red de corriente (en todos los tipos de bombas). Las bombas no deben operarse en marcha en seco ni exponerse a heladas.

Gestión en caso de garantía

Para garantizar una gestión rápida de su reclamación, le rogamos seguir las siguientes indicaciones:

• Para todas las consultas, tenga preparado por favor el resguardo de caja y el número de artículo (IAN 420314_2207) como prueba de la compra.
• Por favor, saque el número de artículo de la placa de características, un grabado, en la portada de sus instrucciones (parte inferior izquierda) o etiqueta en la parte posterior o inferior.
• Si surgen fallas en el funcionamiento o cualquier defecto, contacte primeramente a la sección de servicio indicada a continuación por teléfono o vía E-Mail. Se le darán otras informaciones acerca de la gestión de su reclamación.
• Tras consultar con nuestro servicio de postventa, un aparato identifi cado como defectuoso puede ser enviado libre de franqueo a la dirección de servicio ya conocida por usted, adjuntando el comprobante de compra (res-

guardo de caja) e indicando en qué consiste el defecto y cuándo surgió. Para evitar problemas de recepción y costes adicionales, utilice de todas maneras sólo la dirección que se le comunicará. Asegúrese de que el envío no se efectúe sin franqueo, como mercancía voluminosa, expréss u otro tipo de transporte especial. Envíe por favor el aparato incluyendo todos los accesorios entregados con la compra y garantice un embalaje de transporte lo sufi cientemente seguro.

Servicio de reparación

Reparaciones que no están cubiertas por la garantía, las puede dejar efectuar por nuestra fi lial de servicio por cuenta suya. Ésta le elaborará gustosamente un presupuesto. Sólo atenderemos aparatos que hayan sido enviados en un embalaje suficiente y franqueados.

Atención: Por favor, envíe el aparato limpio, señalando el defecto a nuestra fi lial de servicio.

No aceptaremos aparatos que hayan sido enviados sin franqueo, como mercancía voluminosa, expréss o cualquier tipo de transporte especial.

Nos encargamos gratuitamente de la eliminación de sus aparatos defectuosos enviados.

Service-Center

Servicio España

Tel.: [phone]

E-Mail: [e-mail]

IAN 420314_2207

Importador

Por favor, observe que la siguiente dirección no es una dirección de servicio.

Contacte primeramente al centro de servicio mencionado arriba.

Pedido de piezas de repuesto

Encontrará las piezas de repuesto y accesorios en www.grizzlytools.shop

Si no tuviese acceso a Internet, póngase en contacto telefónico con el Service-Center (ver página 119). Tenga a mano los números de pedido.

Part.

Instrucciones de uso

Denominación

N° de pedido

A 11/9/10 Adaptador angular y adaptador con empalme de manguera + válvula de retención 91103477

A 12 Cuerda de nylon 91103476

Búsqueda de fallos

Fallas Causas Solución
Bomba no arranca	Falta tensión de red	Controlar la caja de enchufe, el cable, la línea, el enchufe y el fusible, en caso dado se requiere reparación por un especialista
	Interruptor de nivel de fl otador (5) no conmuta	Colocar el interruptor de nivel de fl otador en una posición más elevada
Bomba no eleva	Rejilla de admisión del zócalo obstruida	Limpie la rejilla de admisión con un chorro de agua (ver “Trabajos generales de limpieza y mantenimiento”)
	Rendimiento de bomba se reduce a causa de impurezas muy sucias y con efecto abrasivo	Limpiar la bomba
	Válvula de retención (10) mal ajustada o defectuosa	Controlar el asiento de la válvula de retención, reemplazar en caso dado (vea “Mantenimiento y limpieza”)
Bomba no se desconecta	Interruptor de nivel de fl otador (5) no puede descender	Colocar la bomba correctamente en el suelo del pozo
Cantidad de elevación insufi ciente	Rejilla de admisión del zócalo obstruida	Limpie la rejilla de admisión con un chorro de agua (ver “Trabajos generales de limpieza y mantenimiento”)
	Rendimiento de bomba se reduce a causa de impurezas muy sucias y con efecto abrasivo	Limpiar la bomba
	Válvula de retención (10) mal ajustada o detectuosa	Controlar el asiento de la válvula de retención, reemplazar en caso dado (vea “Mantenimiento y limpieza”)
	Válvula de retención (10) reduce potencia de bomba	Extraer la válvula de retención del adaptador (11) (vea “Puesta en marcha”)
Bomba se desconecta después de una breve operación	Protección del motor se desconecta a causa de una suciedad excesiva del agua	Retirar el enchufe de la red de corriente y limpiar la bomba y el pozo
	Temperatura del agua demasiado alta, protección del motor se desconecta	¡Poner atención en la temperatura máx. de agua de 35 °C!

Contenuto

Piese de schimb/Accesorii .....182

Piese de schimb/Accesorii

ES	Traducción de la Declaración de conformidad CE original
Mediante la presente declaramos que la Bomba sumergible para aguas limpiasla serie PTPK 400 B1Número de serie 000001 - 075000corresponde a las siguientes Directivas de la UE corrientes en su respectiva versión vigente:
2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
El fabricante es el único responsable de expedir esta Declaración de Conformidad :
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.10.2022	Christian FrankApoderado de documentación
