HASZNÁLATI ÚTMUTATÓ PTPK 400 B1 PARKSIDE

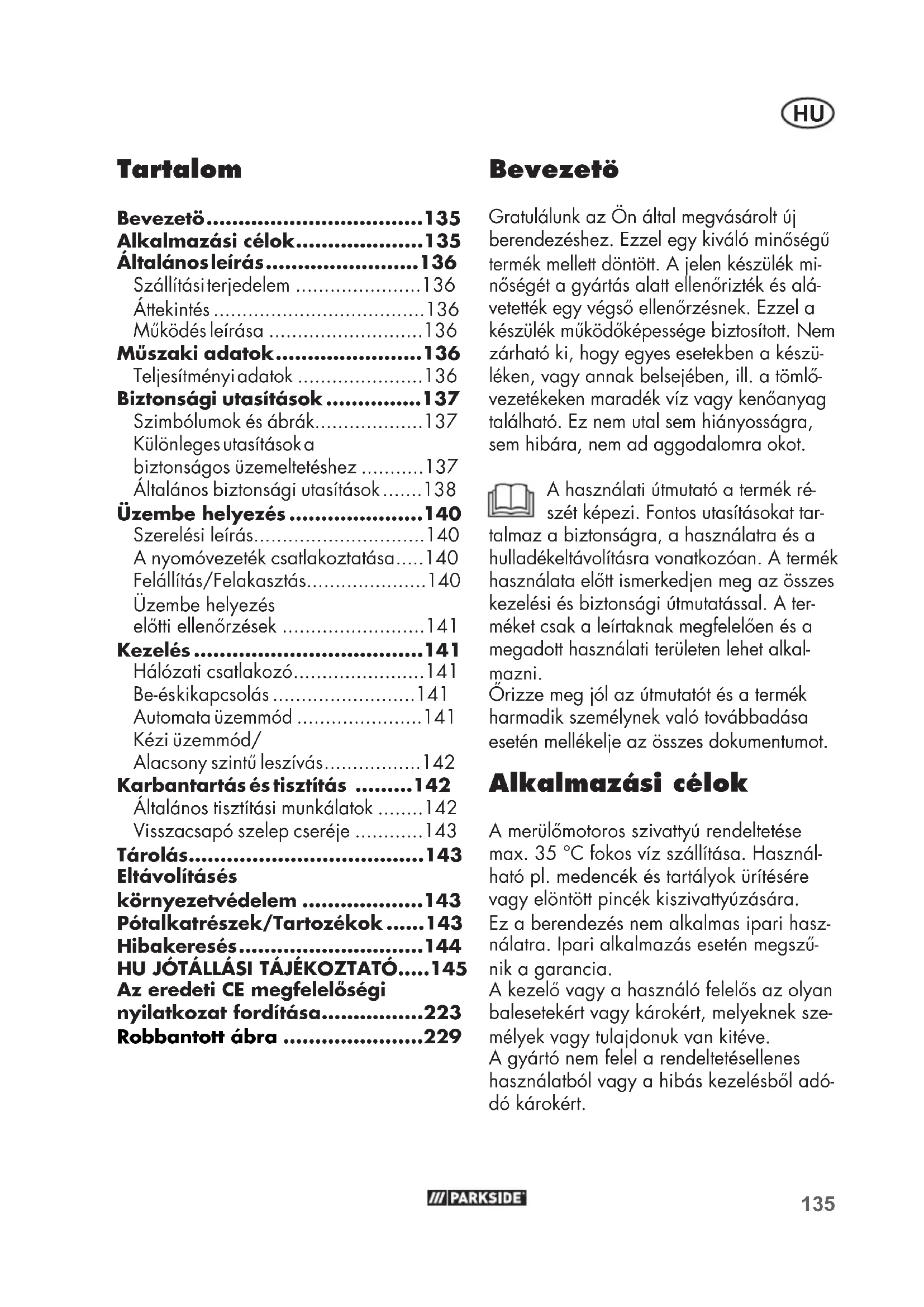

HU Az originál használati utasítás fordítása Oldal

• Bevezetö Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék mi- nőségét a gyártás alatt ellenőrizték és alá- vetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított. Nem zárható ki, hogy egyes esetekben a készü- léken, vagy annak belsejében, ill. a tömlő- vezetékeken maradék víz vagy kenőanyag található. Ez nem utal sem hiányosságra, sem hibára, nem ad aggodalomra okot. A használati útmutató a termék ré- szét képezi. Fontos utasításokat tar- talmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A ter- méket csak a leírtaknak megfelelően és a megadott használati területen lehet alkal- mazni. Őrizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot. Alkalmazási célok A merülőmotoros szivattyú rendeltetése max. 35°C fokos víz szállítása. Használ- ható pl. medencék és tartályok ürítésére vagy elöntött pincék kiszivattyúzására. Ez a berendezés nem alkalmas ipari hasz- nálatra. Ipari alkalmazás esetén megszű- nik a garancia. A kezelő vagy a használó felelős az olyan balesetekért vagy károkért, melyeknek sze- mélyek vagy tulajdonuk van kitéve. A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adó- dó károkért. Tartalom Bevezetö p. 135
• Alkalmazási célok p. 135
• Általános leírás p. 136
• Szállítási terjedelem p. 136
• Áttekintés p. 136
• Működés leírása p. 136
• Műszaki adatok p. 136

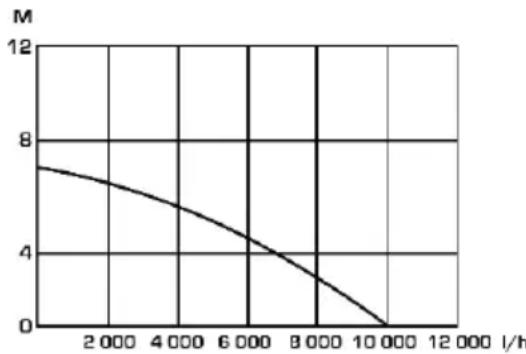

• Teljesítményi adatok p. 136
• Biztonsági utasítások p. 137
• Szimbólumok és ábrák p. 137
• Különleges utasítások a biztonságos üzemeltetéshez p. 137
• Általános biztonsági utasítások p. 138
• Üzembe helyezés p. 140
• Szerelési leírás p. 140
• A nyomóvezeték csatlakoztatása p. 140
• Felállítás/Felakasztás p. 140
• Üzembe helyezés előtti ellenőrzések p. 141
• Kezelés p. 141
• Hálózati csatlakozó p. 141
• Be- és kikapcsolás p. 141
• Automata üzemmód p. 141
• Kézi üzemmód/ Alacsony szintű leszívás p. 142
• Karbantartás és tisztítás p. 142
• Általános tisztítási munkálatok p. 142
• Visszacsapó szelep cseréje p. 143
• Tárolás p. 143
• Eltávolítás és környezetvédelem p. 143
• Pótalkatrészek/Tartozékok p. 143
• Hibakeresés p. 144
• HU JÓTÁLLÁSI TÁJÉKOZTATÓ p. 145
• Az eredeti CE megfelelőségi nyilatkozat fordítása p. 223
• Robbantott ábra p. 2291

automatikusan ki- vagy bekapcsolja. Túlterhelés esetén a szivattyút a beépített hővédő kapcsoló kikapcsolja. Miután a motor lehűlt, magától újraindul. A szivattyú ezenkívül rendelkezik vissza- csapó szeleppel, amely megakadályozza a víz visszafolyását pl. áramkimaradás esetén. Műszaki adatok Tisztavíz búvárszivattyú .........PTPK 400 B1 Névleges bemeneti feszültség (U) ................... 230 V~, 50 Hz Teljesítményfelvétel (P) ...................400 W Maximális szállított mennyiség (Qmax) ............................ kb. 10000 l/h Maximális szállítómagasság (Hmax) .... 7 m Maximális bemerítési mélység ............7 m Max. vízhőmérséklet (Tmax) ............35 °C Tömlőcsatlakozó ............ ½“, ¾“, 1“, 1 ½“ (13mm,19mm, 25mm, 38mm) Csapidom-csatlakozó belső menettel sarokadapteren ......... G 1 ½“ (44,9 mm) tömlő-adapteren ............ G 1“ (33,3 mm) Maximális szemcsenagyság ........ Ø 5 mm Minimális vízszint felszíváskor ..........5 cm Hálózati kábel hossza .....................10 m Súly (tartozékrészekkel együtt) ........3,8 kg Védelmi osztály ..................................... I Védelmi mód ...................................IPX8 Teljesítményi adatok A maximális teljesítményadatok mérése optimális körülmények között történik, mint Általános leírás Az ábrák az elülső lehajtható oldalon találhatók. Szállítási terjedelem Csomagolja ki a készüléket és ellenőrizze teljességét. Gondoskodjon a csomagoló- anyag szabályszerű hulladékként történő elhelyezéséről. - Búvárszivattyú - Szögadapter + adapter tömlőcsatlakozóval - 8 m nejlon kötél - Használati utasítás A tömlő csatlakoztatásához, lásd a „Nyomóvezeték csatlakoztatása” fejezetet, szükség van egy tömlőbilincsre és egy fűrészre. A szerszám nem része a csomagnak. A szerszámot szaküzletekben vásárolhatja meg. Áttekintés 1 Hordozó fogantyú 2 Hálózati csatlakozókábel 3 Szivattyútalp 4 Szivattyúkimenet 5 Úszókapcsoló 6 Úszókapcsoló-magasságállító 7 Úszókapcsoló kábel 8 Úszókapcsoló-vezető 9 Adapter tömlőcsatlakozóval 10 Visszacsapó szelep + tömítést 11 Szögadapter 12 8 m nejlon kötél 13 Kábeltartó Működés leírása A szivattyú úszókapcsolóval van ellátva, amely a szivattyút a vízállastól függően137

például egyenes, közvetlen kimenet. Egy könyökadapter csökkentheti a teljesítményt. Biztonsági utasítások Szimbólumok és ábrák A készüléken található piktogramok Figyelem! Nem használható magas homoktartalmú vízhez. A kezelési utasítást el kell ol- vasni. Figyelem! A kábel károsodá- sa vagy elvágása esetén húz- za ki azonnal a csatlakozót az aljzatból. 7 m Maximális bemerítési mélység Az elektromos készülékek nem tartoznak a háztartási hulladékok közé. Szimbólumok a visszafolyás-gátlón OUT Vízkimeneti oldal jelölése Vízáramlási oldal jelölése Szimbólumok az utasításban Veszélyjelek a személyi sérülés vagy anyagi kár elhárítására vonatkozó uta- sításokkal. Figyelmeztető jelzés áramü- tés okozta személyi sérülé- sek megelőzésére vonatko- zó információval. Utasító jelzések az anyagi kár elhárítására vonatkozó utasításokkal. Válassza le a készüléket a hálózatról. Tájékoztató jelzések, ame- lyek a szerszámgép optimá- lis kezeléséről informálnak. Különleges utasítások a biztonságos üzemeltetéshez

• Ha a vízben személyek tartóz- kodnak, a szivattyút nem sza- bad működtetni.

• A készüléket csak hibaáram-vé- dőszerkezettel (Residual Current Device) felszerelt dugaszoló aljzatra csatlakoztassa, melynek méretezési hibaárama nem ma- gasabb, mint 30 mA; biztosíték legalább 6 amper.

• Ha a készülék csatlakozó veze- téke megsérül, a veszélyek elke- rülése érdekében a gyártó vagy vevőszolgálata, vagy hasonlóan szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni.

• A készüléket használhatják 8évnél idősebb gyermekek, valamint korlátozott fi zikai, szenzorikus vagy mentális ké- pességekkel rendelkező, illetve tapasztalat és ismeretek hiányá- ban álló személyek is, amenn-138

yiben felügyelet alatt állnak, vagy a készülék biztonságos használatával kapcsolatos uta- sításokban részesültek és értik az abból következő veszélyeket. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik felügyelet nélküli gyermekek.

• A gyermekeket felügyelni kell an- nak biztosítása érdekében, hogy nem játszanak a készülékkel.

• A kenőanyag szivárgása révén a folyadék szennyeződése mu- tatkozhat.

• Kövesse a „Karbantartás és tisztítás” fejezetben lévő további utasításokat. Általános biztonsági utasítások Ez a fejezet a merülőmotoros szi- vattyúval végzett munkára vonatko- zó alapvető biztonsági előírásokat tartalmazza. A készülék használata: Vigyázat: Így kerülheti el a baleseteket és a sérüléseket:

• A kezelési utasítást nem ismerő személyek a készüléket nem használhatják. Helyi rendelkezé- sek meghatározhatják a kezelő személy minimális életkorát.

• Tilos a készülék használata, ha a vízben emberek tartózkodnak.

• A gyermekek járó készüléktől való távol tartása érdekében te- gyen megfelelő intézkedéseket.

• Gondoskodjon a csomagoló- anyag szabályszerű hulladék- ként történő elhelyezéséről.

• Ne használja a készüléket gyú- lékony folyadékok vagy gázok közelében. Az előírások fi gyel- men kívül hagyása esetén tűz- és robbanásveszély áll fenn.

• Agresszív, abrazív (kenőgél- ként ható), maró, éghető (pl. motorüzemanyagok) vagy rob- banékony folyadékok, sós víz, tisztítószerek és élelmiszerek szállítása nem megengedett. A szállított folyadék hőmérséklete nem lépheti túl a 35°C fokot.

• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen. Vigyázat! Így kerülheti el a készülék károsodását és az abból esetleg eredő személyi sérüléseket:

• Ne dolgozzon sérült, nem tel- jes vagy a gyártó engedélye nélkül módosított készülékkel. Az üzembe helyezés előtt szak- emberrel meg kell vizsgáltatni, hogy a követelt villamos óvintéz- kedések megtétele megtörtént-e.

• Üzem közben felügyelje a készü- léket (mindenekelőtt lakóterek- ben), ezzel idejében felismerve az automatikus kikapcsolást vagy a szivattyú szárazon járását. Rendszeresen ellenőrizze az úszókapcsoló működését (lásd az „Üzembe helyezés“ fejezetet). Ennek fi gyelmen kívül hagyása esetén érvényüket veszítik a ga- ranciális és felelősségi igények.

• A szivattyú nem használható tartós üzemben (pl. kerti tavacs-139

lásnak meg kell felelnie az energiaszolgáltató vállalatok biztonsági előírásainak és ki- fogástalanul kell működnie, - a dugaszolt elektromos kap- csolatok legyenek védettek nedvesség ellen.

• A víz áradásának veszélye ese- tén a dugaszolt összeköttetések- et áradástól biztos területen kell elhelyezni.

• Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típus- táblán megadott adatokkal.

• Végezze el az elektromos be- rendezések a helyi előírásoknak megfelelően.

• Minden használat előtt ellenőriz- ni kell sérülések tekintetében a készüléket, a kábelt és a dugót. A meghibásodott kábeleket tilos megjavítani, új kábelre kell őket cserélni. A berendezésen keletke- zett károkat engedéllyel ellátott szakemberrel kell elhárítani.

• Ne használja a kábelt a dugó dugaszoló aljzatból történő ki- húzásához. Óvja a kábelt hőtől, olajtól és éles peremektől.

• Soha ne hordozza vagy rögzítse a készüléket a kábelnél fogva.

• Csak olyan hosszabbító ká- beleket alkalmazzon, melyek fröccsenő víz ellen védettek és szabadban történő használatra alkalmasak. Használat előtt a kábeldobokat mindig teljesen tekerje le. Ellenőrizze a kábelt sérülések tekintetében.

• A készüléken végzett minden munka előtt, munkaszünetekben és a használat szüneteltetése esetén húzza ki a dugót a duga- szoló aljzatból. kát kiszolgáló vízfolyáshoz). Rendszeresen ellenõrizze a ké- szülék megfelelõ mûködését.

• Vegye fi gyelembe, hogy a készülékben kenőanyagok van- nak, melyek esetleg kifolyhat- nak, ezzel károkat és szennyez- ődést okozva. Ne alkalmazza a szivattyút olyan tavakban, melyekben halak és értékes nö- vények élnek.

• Ne hordozza vagy rögzítse a készüléket a kábelnél vagy a nyomóvezetéknél fogva.

• Óvja a készüléket a fagytól és a szárazon járástól.

• Csak eredeti tartozékokat al- kalmazzon, és ne végezzen a készüléken átépítéseket.

• A „Karbantartás és tisztítás“ témával kapcsolatban kérjük, olvassa el a kezelési utasítás tudnivalóit. Minden ezen túlme- nő teendőt, főként a készülék nyitását villamossági szakem- bernek kell végeznie. Javítások esetén mindig forduljon szerviz- központunkhoz. Elektromos biztonság: Vigyázat: Így kerülheti el az áramütés folytán bekövetkező baleseteket és a sérüléseket:

• A készülék működtetése esetén a hálózati csatlakozó dugónak a felállítás után szabadon hoz- záférhetőnek kell lennie.

• Az új szivattyú üzembe helyezé- se előtt szakemberrel ellenőriz- tesse következőket: - a földelésnek, a nullázásnak és a hibaáramvédő kapcso-140

• A hálózati csatlakozó vezeté- kek keresztmetszete nem lehet kisebb, mint a H05RN-F jelölésű gumitömlős vezetékeké. A ve- zeték hossza legyen legalább 10m. A hosszabbító kábel zsinórkeresztmetszete legalább 2,5 mm

• Ha a készülék csatlakozó veze- téke megsérül, a veszélyek elke- rülése érdekében a gyártó vagy vevőszolgálata, vagy hasonlóan szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni. Üzembe helyezés Szerelési leírás Az adapter felcsavarozása

1. Csavarozza fel a sarokcsatlakozót (11)

és a tömlőcsatlakozós adaptert (9) a szivattyú kimenetelére (4). Az úszókapcsoló-magasságállító felszerelése

2. Tolja át az úszókapcsoló-magasságál-

lítót (6) a hordozó fogantyú (1) melletti úszókapcsoló-vezetőn (8). A nyomóvezeték csatlakoztatása A merülőmotoros szivattyú telepítése vagy - kötött és szilárd csővezetékkel törté- nik vagy pedig - kötött és fl exibilis tömlővezetékkel történik

• Ha ½“ -os tömlőt használ, húzza azt rá a szivattyú tömlőcsatlakozójára (9), és esetleg rögzítse csőbilinccsel.

• Ha ¾“-, 1“- vagy 1½“-os tömlőt hasz- nál, vágja le a felette elhelyezkedő csatlakozót, és ezután húzza rá a tömlőt a szivattyú tömlőcsatlakozójára (rögzítés csőbilinccsel).

• A külső tömlőcsatlakozó-rendszerre történő csatlakozást lehetővé tevő csap- idomhoz (G 1“) való felhasználáshoz, a felső három csatlakozót vágja le köz- vetlenül a G 1“-csőmenet felett.

• Csatlakoztasson belső menetes csap- idomot (G 1 ½“), közvetlenül a sarok- adapterre (11). A maximális teljesítményadatok mé- rése optimális körülmények között történik, mint például egyenes, közvetlen kimenet. A könyök-adapter (11) és a visz- szacsapó szelep (

teljesítményt. Ha növelni akarjuk a szivattyúzó telje- sítményt, kivehetjük a visszacsapó sze- lepet (

10) az adapterből (11) (lásd

alatt: „Visszacsapó szelep cseréje“). Ez különösen 1“-osnál vékonyabb tömlőcsatla- kozónál ajánlatos. Kérjük, gondoljon arra, hogy szivattyúzásnál vagy áramkimaradás- nál a víz adott esetben visszafolyhat. Felállítás/Felakasztás A szivattyút a vízben fel lehet állíta- ni vagy fel lehet azt akasztani. A szivattyú felakasztásához és/vagy kihúzá- sához a csomagolásban megtalálható kö- telet (12) használhatja. A szivattyúzsomp mérete legalább 40x40x50cm-es legyen, hogy az úszó- kapcsoló szabadon tudjon mozogni. Erősítse a nejlon kötelet (12) a hordozó fogantyúhoz (1). Ügyeljen arra, hogy a készü-141

léket semmi esetre se tartsa, és ne akassza fel a hálózati kábelnél fogva. A sérült hálózati vezetékek áramütés veszélyét hordozzák ma- gukban. Sérülésveszély áll fenn! Ügyeljen arra, hogy az akna alján idővel szennyeződés és homok gyűl- het össze, ami a szivattyú károsodását okozhatja. Javasoljuk, hogy helyezze a szi- vattyút egy téglára vagy egy rácsra. Túl ala- csony vízszint mellett az aknában található iszap gyorsan beszáradhat és akadályoz- hatja a szivattyú beindulását. Üzembe helyezés előtti ellenőrzések

• Ellenőrizze az úszókapcsoló működését (lásd a „Kezelés“).

• Ellenőrizze, hogy a szivattyú szilárdan áll-e a a zsomp alján.

• Ellenőrizze, hogy a nyomóvezeték sza- bályszerűen van-e rögzítve.

• Ellenőrizze a hálózati csatlakozó sza- bályszerű állapotát és elegendő bizto- sítottságát (min.6A).

• Győződjön meg arról, hogy a hálózati csatlakozáshoz soha ne juthasson ned- vesség vagy víz. Fennáll az áramütés veszélye.

• A vízszintnek üzembe helyezéskor leg- alább 50 mm-nek kell lennie. Kezelés Hálózati csatlakozó Az Ön által vásárolt merülőszivattyú már rendelkezik védőérintkezős dugaszo- ló kapcsolóval. A készüléket csak egy 230V~,50Hz hibaáram-védőkapcsolós (Residual Current Device) védőérintős csat- lakozóaljzaton való használatra tervezték. A készüléket csak minden fenti pont fi gyelembe vétele után helyezze üzembe. Be- és kikapcsolás

1. Dugja a hálózati dugót a dugaszoló

aljzatba. A szivattyú azonnal beindul. A szivattyú azonnal elindul, ha az úszókapcsoló a megfelelő pozícióban van (lásd az „Automatikus üzemmód” és „Kézi működtetés” fejezetet).

2. Kikapcsoláshoz húzza ki a dugót a du-

gaszoló aljzatból. A szivattyú kikapcsol. Túl alacsony vízszint esetén az úszókapcsoló automatikusan kikap- csolja a szivattyút. Üzem közben felügyelje a készülé- ket, ezzel idejében felismerve az automatikus kikapcsolást vagy a szivattyú szárazon járását és elke- rülve a károsodásokat. Automata üzemmód Az automata üzemmódban az úszókap- csoló automatikusan be, ill. kikapcsolja (5) a szivattyút. Állandó felszerelésnél az úszókapcso- ló (5) működését rendszeresen (legké- sőbb 3 havonta) ellenőrizni kell. Az úszókapcsoló (5) be- ill. kikapcsolási pontját fokozatmentesen be lehet állítani. Módosítsa a be-, ill. kikapcsolási pontot az alábbi módon: - az úszókapcsoló-magasságállító (6) helyzetét szabályozza be az úszó- kapcsoló-vezetőn (8). - módosítsa az úszókapcsoló-kábel (7)142

hosszát. Ehhez csúsztassa/húzza át a kábelt (7) a tartócsat (6) gyűrűjén. Ellenőrizze az úszókapcsolót (5): - Azt úgy kell beállítani, hogy szabadon emelkedhessen és süllyedhessen. A „be“ és „ki“-kapcsolási pont magasságát könnyen el kell tudni érni. Ellenőrizze ezt úgy, hogy a szivattyút egy vízzel telt tartályba helyezi és az úszókapcsolót (5) kézzel óvatosan fele- meli majd ismét leengedi. Így láthatja, hogy a szivattyú be- ill. kikapcsol-e. - Ügyeljen arra, hogy ne legyen túl kicsi az úszókapcsoló (5) és az úszókapcso- ló-magasságállító (6) közötti távolság. Túlzottan csekély távolságnál nem ga- rantálható a kifogástalan működés. - Ügyeljen a beállításnál arra, hogy az úszókapcsoló (5) ne érintse a szivattyú kikapcsolása előtt a fenéket. Fennáll a szárazon futás veszélye akkor, ha az úszókapcsoló-kábel (7)túl hosszú, különösen akkor, ha az úszó- kapcsoló-magasságállító (6) nincs felszerel- ve (lásd „Üzembe helyezés“). Kézi üzemmód/Alacsony szintű leszívás Figyelem: Kerülje a szivattyú szárazon futását! Túlmelege- dés veszélye! Ne nyúljon a túlmele- gedett szivattyúhoz! Égési sérülés veszélye áll fenn! Kézi üzemmódban a szivattyú nem kapcsol le automatikusan, mivel az úszókapcsolót (5) kiiktatták. Ehhez az úszókapcsolót (5) függőlegesen felfelé kell helyezni a szivattyún. Tolja át az úszókapcsoló-magasságállítót (6) a hordozó fogantyú (1) melletti úszó- kapcsoló-vezetőn (8). Húzza át az úszókapcsoló-kábelt (7) az úszókapcsoló-magasságállítón (6), amíg az úszókapcsoló (5) függőlegesen a magasság- állító (6) fölé nem kerül. Lásd a képet. Kézi üzemmódban folyamatosan megfi gyelés alatt kell tartani a szivaty- tyút. Rögtön kapcsolja ki a szivattyút (húz- za ki a hálózati csatlakozót), ha az már nem pumpál vizet. Rongálódás veszélye áll fenn, ha szárazon működik a szivattyú. Karbantartás és tisztítás Tisztítsa és ápolja készülékét rendszeresen. Ezáltal biztosíthatja teljesítőképességét és hosszú élettartamát. Valamennyi, jelen útmutató- ban nem ismertetett munkát csak szerviz-központunk hajthatja végre. Csak eredeti alkatrészeket használjon. Minden készüléken végzett munka előtt húzza ki a hálózati csatlakozó dugót. Fennáll az áramütés veszélye vagy a mozgó alkotóelemek miatti sérülés veszélye. Általános tisztítási munkálatok

• Nem helyhez kötött készülékek: Tisztít- sa meg a szivattyút minden használat után tiszta vízzel.

• Helyhez kötött készülékek: Ellenőrizze rendszeresen az úszókapcsoló (5) mű- ködését (legalább háromhavonta).

• Távolítsa el a szivattyúházban (3) esetleg összegyűlt szálakat és rostos részecskéket vízsugárral.143

• Tisztítsa meg az úszókapcsolót (5) a le- rakódott szennyeződéstől tiszta vízzel.

• Távolítsa el rendszeresen a zsomp aljáról és falairól az iszapot (legalább háromhavonta).

• A szivattyú alján lévő szennyeződések tiszta vízsugárral lemoshatók. Minden ezen túlmenő műveletet, különösen a szivattyú kinyitását csak villamossági szakemberrel végeztesse. Javítás esetén forduljon mindig szerviz üzemünkhöz. Visszacsapó szelep cseréje Rendszeresen ellenőrizze a visszafolyás-g- átlót (10). A visszafolyás-gátló meghibáso- dott, ha a gumisapka leszakadt. Cserélje ki a meghibásodott visszafolyás-leállítót (lásd „Pótalkatrészek/Tartozékok”).

1. Csavarozza le a tömlőcsatlakozásos

adaptert (9) a sarokcsatlakozón (11) és vegye ki a visszafolyás-leállítót (10).

2. Tegye a visszaáramlás-gátlót (10) úgy

a szögadapter (11) és a csőcsatlako- zós adapter (9) közé, hogy a szelep az áramlás irányába nyisson, az áram- lással ellenkező irányba pedig zárjon. Tárolás

• Tárolás előtt tisztítsa meg a szivattyút.

• Tárolja a szivattyút száraz, fagyálló helyen, gyermekektől elzárva.

• Ha nem használta hosszabb ideig a szi- vattyút, akkor az utolsó használat után, il- letve az ismételt használat előtt alaposan meg kell tisztítani. Lerakódások és vissza- maradt szennyeződések következtében indítási problémák fordulhatnak elő.

• A hálózati csatlakozóvezetéket (2) csa- varja a kábeltartó (13) és a szivattyú-ki- menet (4) köré. Lásd a ábrát. Eltávolítás és környezetvédelem Gondoskodjon a szerszámgép, a tartozék- részek és a csomagolás környezetbarát újra hasznosításáról. Elektromos gépek nem tartoznak a háztartási hulladékba. Adja le a gépet egy hasznosító telepen. A felhasznált műanyag- és fémrészek fajtájuk szerint szétválaszthatók és újra hasznosít- hatók. Kérdezze meg e felől szervizköz- pontunkat. A beküldött hibás berendezés eltávolításáról ingyenesen gondoskodunk. Pótalkatrészek/ Tartozékok Pótalkatrészeket és tartozéko- kat az alábbi honlapon rendel- het: www.grizzlytools.shop Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, hasz- nálja a kapcsolatfelvételi űrlapot. További kérdések esetén forduljon a szervizköz- ponthoz (lásd a(z) 145. oldalon). Poz. használati utasítás Megnevezés Cikk-sz 11 Szögadapter 9 Adapter tömlőcsatlakozóval 10 Visszacsapó szelep 91103477 12 Nejlon kötél 91103476144

Hibakeresés Probléma Lehetséges ok Hibaelhárítás Szivattyú nem indul be Nincs hálózati feszültség Dugaszoló aljzat, kábel, vezeték, dugaszoló kapcsoló ellenőrzése, adott esetben javíttatás villamossági szakemberrel Úszókapcsoló (5) nem kapcsol Úszókapcsoló magasabbra helyezése Szivattyú nem szállít A szivattyútalp bemeneti rácsai eltömődtek. Tisztítsa meg a szivattyútalp bemeneti rácsait vízsugárral (lásd a „Általános tisztítási munkálatok” fejezetet). Csökkentett szivattyúzó teljesít- mény a víz erős szennyezetts- ége és a csiszoló hatás miatt Szivattyú kimosása Visszacsapó szelep (10) nincs szabályszerűen betéve vagy károsodott Visszacsapó szelep állásának ellen- őrzése, adott esetben cseréje (lásd a Karbantartás és tisztítás fejezetben) Szivattyú nem kapcsol ki Úszókapcsoló (5) nem tud lej- jebb süllyedni Szivattyú szabályszerű rögzítése a zsomp alján Szállítási menn- yiség elégtelen A szivattyútalp bemeneti rácsai eltömődtek. Tisztítsa meg a szivattyútalp bemeneti rácsait vízsugárral (lásd a „Általános tisztítási munkálatok” fejezetet). Csökkentett szivattyúzó teljesít- mény a víz erős szennyezetts- ége és a csiszoló hatás miatt Szivattyú megtisztítása Visszacsapó szelep (10) nincs szabályszerűen betéve vagy károsodott Visszacsapó szelep állásának ellen- őrzése, adott esetben cseréje (lásd a Karbantartás és tisztítás fejezetben) Visszacsapó szelep (10) csök- kenti a szivattyúzó teljesítményt Visszacsapó szelep kivétele az adap- terből (11) (lásd az Üzembe helyezés fejezetben) A szivattyú rövid futás után kikap- csol Motorvédelem kikapcsolja a szivattyút a víz túlságos szenn- yezettsége miatt Hálózati kapcsoló kihúzása után a szivattyú és zsomp megtisztítása. Vízhőmérséklet túl magas, motorvédelem kikapcsolja a készüléket. Ügyeljünk arra, hogy a max. vízhő- mérséklet 35°C!145

HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Tisztavíz búvárszivattyú Gyártási szám: IAN 420314_2207 A termék típusa: PTPK 400 B1 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: [e-mail] Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: [phone] E-Mail: [e-mail] W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: [phone] Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üz-

le-tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fo- gyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthe-

tő. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fi zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a

forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-ná- latot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nye- sítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zó- nak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szer- ződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát

bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe- dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kelltekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön

nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, vala- mint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból,

helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótes- tek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalma- zó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkama-

rák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetősé- gét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:147

Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy a Tisztavíz búvárszivattyú gyártási sorozat PTPK 400 B1 Sorozatszám 000001 - 075000 a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalma- zásban: 2006/42/EC • 2014/30/EU • 2011/65/EU* & 2015/863/EU A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN 60335-1:2012/A15:2021 • EN 60335-2-41:2003/A2:2010 EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018 Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany
