BEDIENUNGSANLEITUNG PTPK 400 B1 PARKSIDE

Klarwasser-Tauchpumpe

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

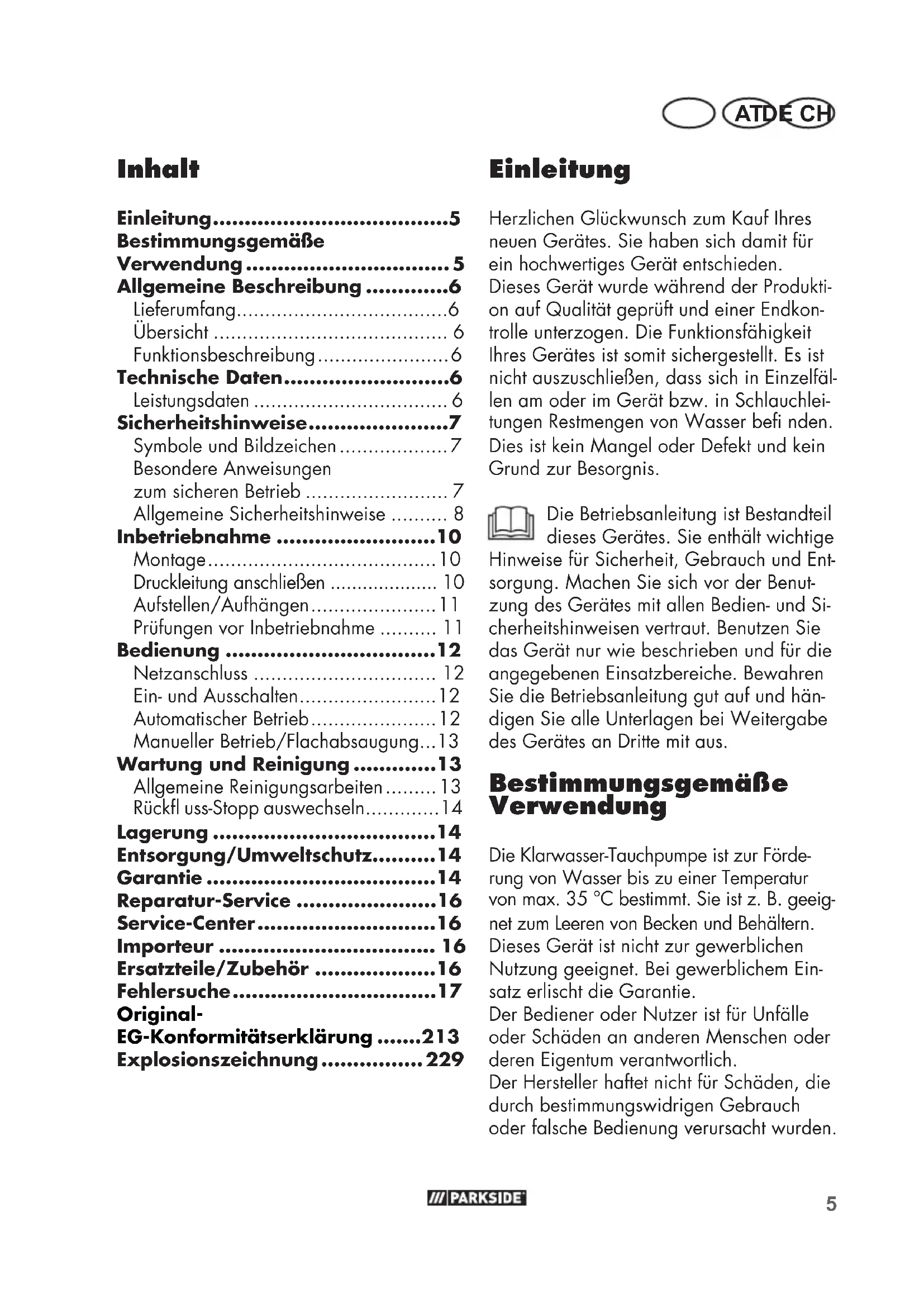

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ......6

Lieferumfang......6

Übersicht 6

Funktionsbeschreibung......6

Technische Daten......6

Leistungsdaten 6

Sicherheitshinweise......7

Symbole und Bildzeichen 7

Besondere Anweisungen zum sicheren Betrieb .... 7

Allgemeine Sicherheitshinweise ..... 8

Inbetriebnahme ....10

Montage....10

Druckleitung anschließen 10

Aufstellen/Aufhängen....11

Prüfungen vor Inbetriebnahme ..... 11

Bedienung 12

Netzanschluss 12

Ein- und Ausschalten....12

Automatischer Betrieb......12

Manueller Betrieb/Flachabsaugung...13

Wartung und Reinigung ......13

Allgemeine Reinigungsarbeiten ..... 13

Rückfl uss-Stopp auswechseln......14

Lagerung 14

Entsorgung/Umweltschutz......14

Garantie 14

Reparatur-Service 16

Ersatzteile/Zubehör ......16

Fehlersuche....17

Original-

EG-Konformitätserklärung .....213

Explosionszeichnung 229

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Klarwasser-Tauchpumpe ist zur Förderung von Wasser bis zu einer Temperatur von max. 35 °C bestimmt. Sie ist z. B. geeignet zum Leeren von Becken und Behältern.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile fi nden Sie auf der vorderen Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Klarwasser-Tauchpumpe (Pumpe)
• Winkeladapter + Schlauch-Adapter
• 8 m Nylonseil
• Betriebsanleitung

Für das Anschließen des Schlauches, siehe unter dem Kapitel „Druckleitung anschließen“ benötigen Sie eine Schlauchschelle und eine Säge. Das Werkzeug ist nicht im Lieferumfang enthalten. Sie können das Werkzeug käufl ich im Fachhandel erwerben.

Übersicht

A

1 Tragegriff

2 Netzanschlussleitung
3 Pumpengehäuse
4 Pumpenausgang
5 Schwimmschalter
6 Schwimmschalter-Höhenverstellung
7 Schwimmschalter-Kabel
8 Schwimmschalter-Führung
9 Schlauch-Adapter
10 Rückfl uss-Stopp mit Dichtung
11 Winkeladapter
12 8 m Nylonseil
B 13Kabelhalter

Funktionsbeschreibung

Die Klarwasser-Tauchpumpe ist mit einer Schwimmschaltung ausgestattet, die die Klarwasser-Tauchpumpe wasserstandsab-

hängig automatisch ein- oder ausschaltet. Bei Überlastung wird die Klarwasser-Tauchpumpe durch den eingebauten Thermoschutzschalter ausgeschaltet. Nach Abkühlung läuft der Motor von selbst wieder an. Zudem besitzt die Klarwasser-Tauchpumpe einen Rückfl uss-Stopp, der das Zurückfl ießen des Wassers z. B. bei einem Stromausfall verhindert.

Technische Daten

Klarwasser-Tauchpumpe .....PTPK 400 B1

Nenneingangsspannung (U) .... 230 V\~, 50 Hz Leistungsaufnahme (P)....400 W Max. Fördermenge (Qmax)..ca. 10000 l/h Maximale Förderhöhe (Hmax) ....7 m Maximale Eintauchtiefe....7 m Max. Wassertemperatur (Tmax)....35 °C Schlauchanschluss....½", ¾", 1", 1 ½" (13 mm, 19 mm, 25 mm, 38 mm)

Anschluss für Hahnstück mit Innengewinde am Winkeladapter ... G 1 ½" (44,9 mm) am Schlauch-Adapter ... G 1" (33,3 mm)

Maximale Korngröße (saugbare Schwebstoffe) ....∅ 5 mm Mindesthöhe Wasserstand beim Ansaugen....5 cm Länge Netzanschlussleitung....10 m Gewicht (inkl. Zubehör) ....3,8 kg Schutzklasse....1 Schutzart....IPX8

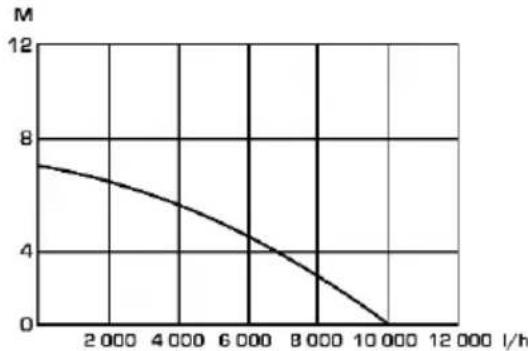

Leistungsdaten

Die Messung der maximalen Leistungs-daten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang.

Sicherheitshinweise

Symbole und Bildzeichen Bildzeichen auf dem Gerät

Achtung! Nicht geeignet für Wasser mit hohem Sandanteil.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Netzstecker aus der Steckdose.

Maximale Eintauchtiefe

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen auf dem Rückfl uss-Stopp

Kennzeichnung Wasserauslassseite

Kennzeichnung Wasserdurchfl ussseite

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit An- gaben zur Verhütung von Personenschäden durch elektrischen Schlag

Gebotszeichen mit An- gaben zur Verhütung von Schäden

Netzstecker ziehen!

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Besondere Anweisungen zum sicheren Betrieb

- Befi nden sich Personen im Wasser, so darf das Gerät nicht betrieben werden. Es besteht Gefahr durch elektrischen Schlag.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Residual Current Device) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mind. 6 Ampere.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

DEATCH

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie werden beaufsichtigt.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Verschmutzung der Flüssigkeit könnte durch Ausfließen von Schmiermitteln auftreten.
• Beachten Sie die weiteren Hinweise im Kapitel „Wartung und Reinigung“.

Allgemeine Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

- Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen

können das Mindestalter der Bedienungsperson festlegen.

• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten. Es besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oderExplosionsgefahr.
  • Die Förderung von aggressiven, abrasiven (schmirgelwirkenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderfl üssigkeit darf 35 °C nicht überschreiten.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch

einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

- Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe Kapitel „Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.

• Die Pumpe ist nicht zum Dauerbetrieb (z. B. für Wasserläufe in Gartenteichen) geeignet. Prüfen Sie das Gerät regelmäßig auf einwandfreie Funktion.

- Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz kommen, die u. U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Pumpe nicht in Gartenteichen mit Fischbestand oder wertvollen Pfl anzen ein.

- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.

- Schützen Sie das Gerät vor Frost und Trockenlaufen.

- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

- Lesen Sie zum Thema „Wartung und Reinigung“ und „Lagerung“

bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren, - Schutz der elektrischen Steckverbindungen vor Nässe.

- Bei Überschwemmungsgefahr die Steckverbindungen im überfl utungssicheren Bereich anbringen. Gefahr durch elektrischen Schlag.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.

DEATCH

- Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Netzstecker auf Beschädigungen. Defekte Netzanschlussleitungen dürfen nicht repariert werden, sondern müssen gegen neue ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem autorisierten Fachmann beseitigen.

- Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.

- Verwenden Sie nur Verlängerungskabel, die spritzwasserge schützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, bei Undichtigkeiten im Wassersystem, in Arbeitspau- sen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

- Verlängerungsleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H05RN-F. Die Leitungslänge muss minde-

stens 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Inbetriebnahme

B Montage

Adapter anschrauben

1. Schrauben Sie den Winkeladapter (11) und den Schlauch-Adapter (9) auf den Pumpenausgang (4).

Höhenverstellung für Schwimm- schalter montieren

1. Schieben Sie die Schwimmschalter-Höhenverstellung (6) über die Schwimmschalter-Führung (8) neben dem Tragegriff (1).

B Druckleitung anschließen

Die Installation der Klarwasser-Tauchpumpe erfolgt

- entweder mit fester Rohrleitung - oder mit fl exibler Schlauchleitung.

- Bei Verwendung eines ½"-Schlauches stülpen Sie diesen über den Schlauch-Adapter (9) der Klarwasser-Tauchpumpe und befestigen Sie ihn mit einer Schlauchschelle.

- Für die Verwendung eines 34 "-, 1"- oder 1 12 "-Schlauches schneiden Sie den jeweils darüber liegenden Anschluss ab

und stülpen dann den Schlauch über den entsprechenden Anschluss (Befestigung mit Schlauchschelle).

• Für die Verwendung eines Hahnstücks mit Innengewinde (G 1") zum Anschluss externer Schlauchanschluss-Systeme schneiden Sie die oberen drei Anschlüsse direkt über dem G 1"-Rohrgewinde ab.
• Schließen Sie ein Hahnstück mit Innengewinde (G 1 ½") direkt am Winkeladapter (11) an.

Die Messung der maximalen Leistungsdaten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang. Der Winkeladapter (11) und der Rückfl uss-Stopp (A 10) können die Leistung reduzieren.

Um die Pumpleistung zu erhöhen, kann der Rückfl uss-Stopp (A 10) aus dem Winkeladapter (11) herausgenommen werden (siehe „Rückfl uss-Stopp auswechseln“). Dies empfi ehlt sich insbesondere bei Schlauchanschlüssen kleiner als 1". Bitte bedenken Sie, dass dann allerdings beim Pumpen oder Stromausfall das Wasser ggf. zurückfl ließen kann.

Aufstellen/Aufhängen

Die Klarwasser-Tauchpumpe kann im Wasser aufgestellt oder aufgehängt werden. Zum Aufhängen und/oder Herausziehen der Klarwasser-Tauchpumpe können Sie das im Lieferumfang enthaltene Nylonseil (12) verwenden.

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

Befestigen Sie das Nylonseil (12) am Tragegriff (1).

Achten Sie darauf, das Gerät auf keinen Fall an der Netzanschlussleitung zu halten oder aufzuhängen. Es besteht die Gefahr eines Stromschlages durch eine beschädigte Netzanschlussleitung.

Achten Sie darauf, dass sich am Schachtboden im Laufe der Zeit Schmutz und Sand ansammeln kann, der die Klarwasser-Tauchpumpe beschädigen könnte. Wir empfehlen, die Klarwasser-Tauchpumpe auf einen Ziegelstein oder einen Gitterrost zu stellen.

Bei zu geringem Wasserspiegel kann der im Schacht befi ndliche Schlamm schnell eintrocknen und die Klarwasser-Tauchpumpe am Anlaufen hindern.

Prüfungen vor Inbetriebnahme

• Prüfen Sie die Funktion des Schwimmschalters (siehe „Bedienung“).
• Prüfen Sie, ob die Klarwasser-Tauchpumpe standsicher aufgestellt oder sicher aufgehängt ist.
• Prüfen Sie, ob die Druckleitung ordnungsgemäß angebracht wurde.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose, und dass diese ausreichend abgesichert ist (mind. 6 A).
• Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.
• Der Mindestwasserstand bei Inbetriebnahme muss 50 mm betragen.

Bedienung

Netzanschluss

Die von Ihnen erworbene Klarwasser-Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Klarwasser-Tauchpumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (Residual Current Device) mit 230 V \~ 50 Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker in die Steckdose. Die Klarwasser-Tauchpumpe läuft sofort an, wenn sich der Schwimmschalter in korrekter Position befinndet (siehe „Automatischer Betrieb“ und „Manueller Betrieb/Flachabsaugung“).
2. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Die Klarwasser-Tauchpumpe schaltet ab.

Bei zu geringem Wasserstand schaltet der Schwimmschalter die sser-Tauchpumpe automatisch ab.

Beaufsichtigen Sie das Gerät während des Betriebs, um automa-

tisches Abschalten oder Trockenlaufen der Klarwasser-Tauchpumpe rechtzeitig zu erkennen und Schäden zu vermeiden.

Automatischer Betrieb

Im automatischen Betrieb schaltet der Schwimmschalter (5) die Klarwasser-Tauchpumpe automatisch ein bzw. ab.

Bei stationärer Installation muss die Funktion des Schwimmschalters (5)

regelmäßig (spätestens alle drei Monate) überprüft werden.

Der Ein- bzw. Aus-Schaltpunkt des Schwimmschalters (5) kann stufenlos eingestellt werden:

Variieren Sie den Ein- bzw. Ausschaltpunkt, indem Sie:

• die Position der Schwimmschalter-Höhenverstellung (6) an der Schwimm-schalter-Führung (8) verstellen.
• die Länge des Schwimmschalter-Kabels (7) variieren. Schieben/ziehen Sie dafür das Schwimmschalter-Kabel (7) durch die Öse an der Schwimmschalter-Höhenverstellung (6).

Überprüfen Sie den Schwimmschalter (5):

- Er muss so positioniert sein, dass er sich frei heben und senken kann. Die Schaltpunkthöhe „Ein“ und die Schaltpunkthöhe „Aus“ müssen leicht erreicht werden können. Prüfen Sie dies, indem Sie die Klarwasser-Tauchpumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter (5) mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen, ob die Klarwasser-Tauchpumpe sich ein- bzw. ausschaltet.

- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalter (5) und der Schwimmschalter-Höhenverstellung (6) nicht zu gering ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet. - Achten Sie bei der Einstellung darauf, dass der Schwimmschalter (5) nicht vor dem Ausschalten der Klarwasser-Tauchpumpe den Boden berührt.

Es besteht die Gefahr des Trockenlaufens, wenn das Schwimmschalter-Kabel (7) zu lange gewählt wird, insbesondere, wenndie Schwimmschalter-Höhenverstellung (6) nicht montiert ist (siehe „Inbetriebnahme“).

Manueller Betrieb/Flachabsaugung

Achtung: Trockenlaufen der Klarwasser-Tauchpumpe vermeiden! Überhitzungsgefahr! Eine überhitzte Klarwasser-Tauchpumpe darf nicht berührt werden! Es besteht Verbrennungsgefahr!

Im manuellen Betrieb schaltet die Pumpe nicht automatisch ab, da der Schwimm-schalter (5) überbrückt ist. Der Schwimm-schalter (5) muss hierfür senkrecht nach oben an der Pumpe positioniert werden.

Schieben Sie die Schwimmschalter-Höhenverstellung (6) über die Schwimmschalter-Führung (8) neben dem Tragegriff (1). Ziehen Sie das Schwimmschalter-Kabel (7) durch die Schwimmschalter-Höhenverstellung (6), bis sich der Schwimmschalter (5) senkrecht oberhalb der Schwimmschalter-Höhenverstellung (6) befi ndet. Siehe Bild C.

Beobachten Sie die Pumpe im manuellen Betrieb ständig. Schalten

Sie sofort die Pumpe aus (Netzstecker ziehen), wenn kein Wasser mehr gepumpt wird. Es besteht die Gefahr von Beschädigungen, wenn die Pumpe trocken läuft.

Wartung und Reinigung

Reinigen und pfl egen Sie Ihr Gerät regelmäßig. Regelmäßiges Reinigen und Pfl egen erhält die Leistungsfähigkeit und steigert die Lebensdauer Ihres Gerätes.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es be- die Gefahr eines Stromschlages oderungsgefahr durch bewegliche Teile.

Allgemeine Reinigungsarbeiten

• Nicht stationär installierte Geräte: Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Stationär installierte Geräte: Prüfen Sie die Funktion des Schwimmschalters (5) regelmäßig (spätestens alle drei Monate).
• Entfernen Sie Fusseln und faserige Partikel, die sich am Pumpengehäuse (3) eventuell festgesetzt haben, mit einem Wasserstrahl.
• Reinigen Sie den Schwimmschalter (5) von Ablagerungen mit klarem Wasser.
• Befreien Sie den Schachtboden regelmäßig von Schlamm (spätestens alle 3 Monate) und reinigen Sie auch die Schachtwände.
• Verunreinigungen an der Pumpenunterseite können mit klarem Wasser abgespritzt werden.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Rückfl uss-Stopp auswechseln

Überprüfen Sie regelmäßig den Rückfl uss-Stopp (10). Der Rückfl uss-Stopp ist defekt wenn die Gummikappe abgerissen ist. Tauschen Sie einen defekten Rückfl uss-Stopp aus (siehe „Ersatzteile/Zubehör“).

1. Schrauben Sie den Schlauch-Adapter (9) am Winkeladapter (11) ab und entnehmen Sie den Rückfl uss-Stopp (10).
2. Setzen Sie den Rückfl uss-Stopp (10) so zwischen Winkeladapter (11) und Schlauch-Adapter (9) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.

Lagerung

• Reinigen Sie die Pumpe vor der Lagerung.
• Bewahren Sie die Pumpe trocken und frostsicher und außerhalb der Reichweite von Kindern auf.
• Wenn Sie die Pumpe einen längeren Zeitraum nicht benutzt haben, dann muss sie nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt werden. Infolge von Ablagerungen und Rückständen kann es ansonsten zu Anlaufschwierigkeiten kommen.
• Wickeln Sie die Netzanschlussleitung (2) um den Kabelhalter (13) und den Pumpenausgang (4). Siehe Abbildung B.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Zusätzliche Entsorgungshinweise für

Deutschland: Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpfl ichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Rückfl uss-Stopp) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven Flüssigkeiten, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt werden.

Achtung: Tauchpumpen sind Entwässerungspumpen. Die Konstruktion einer Tauchpumpe verfolgt den Zweck, im Rahmen ihrer Leistungsklasse möglichst rasch ein bestimmtes Volumen Wasser zu fördern bzw. abzupumpen. Tauchpumpen sind nicht geeignet als Bewässerungspumpen (z. B. zur Gartenbewässerung) oder als Dauerlaufpumpen (z. B. für Bachläufe oder Teichfontänen). Bei Zweckentfremdung erlischt der Garantieanspruch.

Prüfen Sie regelmäßig die Funktion des Schwimmschalters. Bei Nichtbeachtung oder Trockenlaufen der Pumpe erlöschen Garantie- und Haftungsansprüche. Der Garantieanspruch erlischt auch beim Einsatz der Klarwasser-Tauchpumpe ohne Bodenplatte oder bei Beschädigungen, die durch Halten oder Aufhängen an der Netzanschlussleitung verursacht werden. Die Pumpen dürfen nicht trocken laufen oder Frost ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifi kationsnummer (IAN 420314_2207) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail] IAN 420314_2207

AT Service Österreich Tel.: [phone] E-Mail: [e-mail] IAN 420314_2207

CH Service Schweiz Tel.: [phone] E-Mail: [e-mail] IAN 420314_2207

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzlytools.de

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktfor-

mular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 16).

Position Betriebsanleitung Bezeichnung Bestell-Nr.

A 9/10/11 Winkeladapter + Schlauch-Adapter + Rückfl uss-Stopp 91103477

A 12 Nylonseil 91103476

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht an	Netzspannung fehlt	Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Schwimmschalter (5) schaltet nicht	Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	Einlaufgitter des Pumpenfußes verstopft	Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen (siehe „Allgemeine Reinigungsarbeiten“)
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen
	Rückfl uss-Stopp (10) falsch einge-setzt oder defekt	Sitz des Rückfl uss-Stopp's überprüfen, ggf. auswechseln (siehe „Wartung und Reinigung“)
Pumpe schal-tet nicht aus	Schwimmschalter kann nicht ab-sinken	Pumpe auf dem Schachtboden richtig aufstellen
Fördermenge ungenügend	Einlaufgitter des Pumpenfußes verstopft	Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen (siehe „Allgemeine Reinigungsarbeiten“)
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen
	Rückfl uss-Stopp (10) falsch einge-sett oder defekt	Sitz des Rückfl uss-Stopp's überprüfen, ggf. auswechseln (siehe „Wartung und Reinigung“)
	Rückfl uss-Stopp (10) reduziert Pumpleistung	Rückfl uss-Stopp aus Winkeladapter (11) nehmen (siehe „Inbetriebnahme“)
Pumpe schal-tet nach kur-zer Laufzeit ab	Motorschutz schaltet die Pumpe wegen zu starker Wasserver-schmutzung ab	Netzstecker ziehen und Pumpe so-wie Schacht reinigen
	Wassertemperatur zu hoch, Motor-schutz schaltet Gerät ab	Auf maximale Wasser-Temperatur von 35 °C achten!

Content

Introduction ......18

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim,

GERMANY

www.grizzlytools.de

Troubleshooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzlytools.de

Technische gegevens 47

Automatische werking 53

Handmatige werking / vlakke afzuiging....53

Beschermingsklasse IPX8

Prestatievermogen

Automatische werking

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzlytools.de

Reserveonderdelen/accessoires

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzlytools.de

Introduktion......96

Allgemeine Reinigungsarbeiten ..... 103

Allgemeine Reinigungsarbeiten

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Tyskland

www.grizzlytools.de

Reservedele/Tilbehør

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

Germania

www.grizzlytools.de

Namen uporabe ....147

Splošen opis ....148

Obseg dobave 148

Pregled 148

Funkcijski opis 148

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Njemačka

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germania

www.grizzlytools.de

Überprüfen Sie regelmäßig den Rückfl uss-Stopp (10). Der Rückfl uss-Stopp ist defekt wenn die Gummikappe abgerissen ist.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim,

Γερμανία

www.grizzlytools.de

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji · Stav informaci · Stav informacií · Tilstand af information · Estado de las informaciones · Versione delle informazioni · Információk állása · Stanje informacij · Stanje informacija · Versiunea informațiilor · Актуалност на информацията · 'Екбосян тов плпрофорiw: 09/2022 Ident.-No.: 79300286092022-8

FSC www.fsc.org MIX Aus verantwortungs- vollen Quellen FSC® C142432
