NAVODILA ZA UPORABO PGPA 40-Li A1 PARKSIDE

= 3 dB Raven zvočne moči (L

= 2,50 dB zajamčena ................................ 85 dB V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja garancije. Uporabnik je odgovoren za nezgode ali poškodbe drugih ljudi ali njihove lastnine. Proizvajalec ne jamči za škodo, nastalo zaradi nenamenske ali napačne uporabe. Naprava je del serije X 20 V TEAM znamke Parkside in se lahko uporablja z akumulatorji serije X 20 V TEAM znamke Parkside. Akumulatorje je dovoljeno pol- niti samo s polnilniki serije X 20 V TEAM znamke Parkside. Splošen opis Slikovni prikaz najpomembnej- ših funkcijskih delov najdete na sprednji zloženi strani. Obseg dobave Orodje vzemite iz embalaže in preverite, ali je popolno: - akumulatorska vrtna črpalka - adapter 1¼" (42 mm) - nosilni ročaj + pritrdilni vijaki - navodila za uporabo Akumulator in polnilnik nista del ob- sega dobave. Opis delovanja Vrtna črpalka je opremljena s tremi črpal- nimi stopnjami. Vodna črpalka za gospo- dinjstva samodejno črpa vodo. Črpalka se vključi v odvisnosti od tlaka in črpa vodo. Pri preobremenitvi vrtne črpalke jo vgraje- no toplotno zaščitno stikalo izklopi. Po oh- laditvi se motor samodejno znova zažene.SI

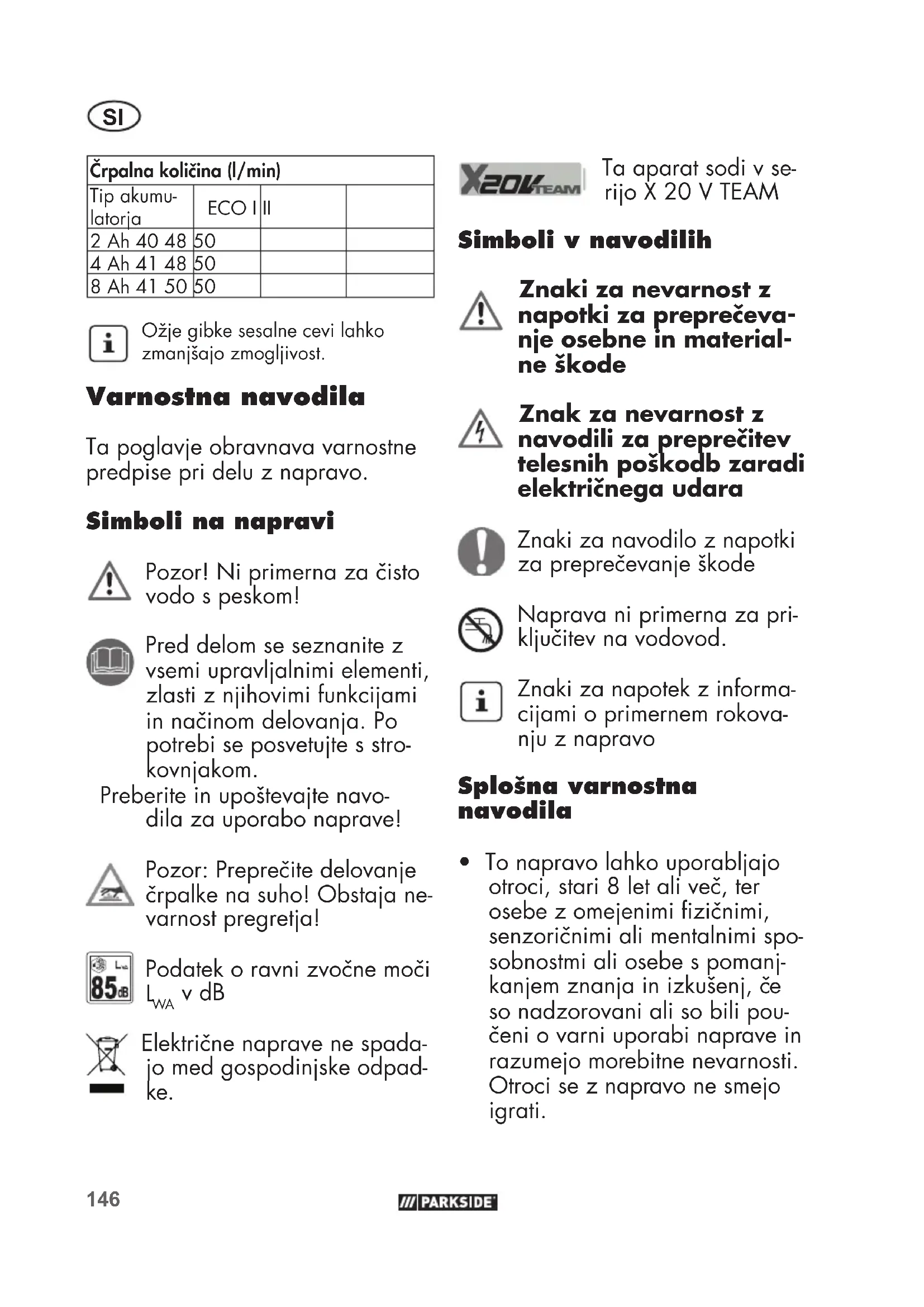

2 Ah 40 48 50 4 Ah 41 48 50 8 Ah 41 50 50 Ožje gibke sesalne cevi lahko zmanjšajo zmogljivost. Varnostna navodila Ta poglavje obravnava varnostne predpise pri delu z napravo. Simboli na napravi Pozor! Ni primerna za čisto vodo s peskom! Pred delom se seznanite z vsemi upravljalnimi elementi, zlasti z njihovimi funkcijami in načinom delovanja. Po potrebi se posvetujte s stro- kovnjakom. Preberite in upoštevajte navo- dila za uporabo naprave! Pozor: Preprečite delovanje črpalke na suho! Obstaja ne- varnost pregretja! Podatek o ravni zvočne moči

v dB Električne naprave ne spada- jo med gospodinjske odpad- ke. Ta aparat sodi v se- rijo X20VTEAM Simboli v navodilih Znaki za nevarnost z napotki za preprečeva- nje osebne in material- ne škode Znak za nevarnost z navodili za preprečitev telesnih poškodb zaradi električnega udara Znaki za navodilo z napotki za preprečevanje škode Naprava ni primerna za pri- ključitev na vodovod. Znaki za napotek z informa- cijami o primernem rokova- nju z napravo Splošna varnostna navodila

• To napravo lahko uporabljajo otroci, stari 8 let ali več, ter osebe z omejenimi zičnimi, senzoričnimi ali mentalnimi spo- sobnostmi ali osebe s pomanj- kanjem znanja in izkušenj, če so nadzorovani ali so bili pou- čeni o varni uporabi naprave in razumejo morebitne nevarnosti. Otroci se z napravo ne smejo igrati.SI

• Naprave ne uporabljajte v bliži- ni gorljivih tekočin ali plinov. V primeru neupoštevanja opozoril obstaja nevarnost požara ali eksplozije.

• Ne uporabljajte za vodo, ki vsebuje abrazivne delce, kot je pesek. Črpanje agresivnih, abrazivnih (z brusnim efektom), jedkih, vnetljivih (npr. motorna goriva) ali eksplozivnih tekočin, slane vode, čistil in živil ni do- voljeno. Temperatura črpane te- kočine ne sme presegati 35°C.

• Uporabljajte le originalni pribor in črpalke ne predelujte.

• Preberite napotke v poglavju „Čiščenje/Vzdrževanje“ in „Shranjevanje“ v navodilih za

• Otroci ne smejo izvajati čišče- nja in uporabniškega vzdrževa- nja, razen če so stari več kot 8 let in so pod nadzorom.

• Napravo vedno ločite od elek- tričnega napajanja, preden jo začnete sestavljati, razstavljati ali čistiti.

• Naprave ni dovoljeno uporab- ljati na nadmorski višini nad 2000 m. Delo z napravo: Opozorilo: Za preprečevanje nesreč in poškodb:

• Orodja ne smejo uporabljati osebe (vključno z otroki) z ome- jenimi zičnimi, senzoričnimi in duševnimi sposobnostmi oz. osebe, ki za uporabo nimajo dovolj znanja in/ali izkušenj, razen v primeru, da jih nadzo- ruje oseba, odgovorna za nji- hovo varnost, ali jim posreduje navodila za uporabo orodja.

• Če se v vodi nahajajo ljudje, se črpalke ne sme uporabljati.

• V primeru nevarnosti po- plav pazite na to, da je vrtna črpalka nameščena na območju, varnem pred poplavo.

• Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE. Sicer lahko pride do električnega udara ali poža- ra. Upoštevajte varnostna opozorila in navodila za polnjenje in pravilno uporabo v navodilih za uporabo polnil- nika serije Parkside X20VTeam. Podroben opis postopka polnje- nja in druge informacije najdete v ločenih navo- dilih za uporabo. Pred uporabo Namestitev nosilnega ročaja Nosilni ročaj (7) s pritrditvenimi vijaki (8) pritrdite na hišni vodni avtomat. Vstavljanje/odstranjevanje akumulatorja Prepričajte se, da je naprava izklopljena.

2. Za vstavljanje akumulatorjev (13) v

napravo potisnite akumulatorje vzdolž vodila v napravo. Pri tem se slišno za- skoči.

3. Za odstranitev akumulatorjev (13) iz

naprave pritisnite tipko za sprostitev (13a) na akumulatorju in akumulator izvlecite. Preverjanje napolnjenosti akumulatorja Prikaz napolnjenosti (13b) prikaže stanje napolnjenosti akumulatorja (13). Pritisnite tipko za prikaz napolnjenosti (13b) na akumulatorju. Napolnjenost akumulatorja se prikaže tako, da zasveti ustrezna lučka LED. 3 lučke LED svetijo (rdeča, oranžna in zele- na): akumulator je napolnjen 2 lučki LED svetita (rdeča in oranžna): akumulator je delno napolnjen 1 lučka LED sveti (rdeča): akumulator je treba napolniti Akumulator (13) vedno polnite, ka- dar sveti samo še rdeča lučka LED prikaza napolnjenosti (13a). Postavitev

• Vodno črpalko vedno postavite višje, kot je površina vode, ki jo želite črpati. Če to ni možno, med napravo in črpal- no cev namestite podtlačni ventil (na voljo v specializiranih trgovinah). Priključitev napeljav Na sesalni strani uporabite sesalno napeljavo (gibko cev iz umetne snovi vel. najm. ¾"(19 mm) s spiralno ojačitvijo in pripravo proti povratnemu toku) in med akumulatorsko vrtno črpalko in gibko sesal- no cev namestite pred lter. - Na sesalni strani ne uporabljajte priključnih sistemov s hitrimi sklopkami. - Gibke sesalne cevi ne uporabljajte kot tlačne napeljave. Vse adapterje je treba na akumula- torsko vrtno črpalko priviti ročno, brez orodja. Priključitev sesalne napeljave

• Sesalno napeljavo je treba položiti tako, da se vzpenja od mesta odvzema vode do naprave. Obvezno se izogi- bajte položitvi sesalne napeljave nad višino črpalke, saj zračni mehurčki v se- salni napeljavi zakasnijo in preprečijo postopek sesanja.

• Sesalno napeljavo in tlačno napeljavo je treba namestiti tako, da na napravo ne izvajata mehanskega pritiska.

• Sesalni ventil mora v vodi ležati dovolj globoko, da se prepreči delovanje na- prave na suho zaradi upadanja vodne gladine.

• Netesna sesalna napeljava zaradi se- sanja zraka preprečuje sesanje vode. Priključitev tlačne napeljave

• Vrtno gibko cev vel. 1/2" (13 mm) je mogoče z ustreznimi vijačnimi spoji uporabiti tudi kot tlačno napeljavo. Ožja tlačna napeljava zmanjša moč črpanja.

• Med postopkom sesanja je treba zaporne organe v tlačni napeljavi (brizgalne šobe, ventile itd.) do konca odpreti, da lahko zrak v sesalni nape- ljavi prosto uhaja. Polnjenje vrtne črpalke Če je v sesalni napeljavi zrak, de- lovanje akumulatorske vrtne črpalke ni več zagotovljeno. Vrtno črpalko je treba pred vsakim zago- nom delovanja napolniti z vodo. Pozor: Preprečite delovanje vrtne črpalke na suho! Nevarnost pregretja!SI

Pregrete vrtne črpalke se ni dovolje- no dotikati! Obstaja nevarnost opek- lin! Pri vklopu vrtne črpalke pazite na to, da sta vrtna črpalka in gibka sesalna cev po- polnoma napolnjeni z vodo, da preprečite delovanje vrtne črpalke na suho. Delova- nje na suho napravo poškoduje.

1. Odprite čep polnilne odprtine (4) na

polnilne odprtine (4) znova privijte. Preverjanje pred začetkom uporabe

• Poskrbite za to, da je akumulatorska vrtna črpalka napolnjena z vodo, glejte »Polnjenje akumulatorske vrtne črpalke z vodo«.

• Preverite sesalno napeljavo. Sesalni konec sesalne napeljave mora biti v vodi.

• Preverite tlačno napeljavo. Izstopni konec tlačne napeljave mora že biti na položaju za zalivanje. Naprava ni primerna za priključitev na sistem za oskrbo s pitno vodo. Vklop/izklop Zaščita pred delovanjem na suho: Pri delovanju na suho se vrtna črpal- ka samodejno izklopi čez 20 sekund. Zaščita pred preobremenitvijo: Pri preobre- menitvi se naprava samodejno izklopi. Za ponovni vklop počakajte, da se naprava ohladi, in jo nato znova vklopite. Vklop:

Po poteku časa sesanja akumulatorska vr- tna črpalka začne črpati v načinu ECO. Izklop:

Nastavitev stopenj črpalke Stopnje črpalke se nastavijo s stikalom MODE (8c). Izbrana nastavitev črpalke se shrani v aku- mulatorski vrtni črpalki. Izbrana nastavitev črpalke se shrani v vrtni črpalki, dokler glavnega stikala (9) ne pre- stavite na položaj »0«. Z izbiro stopenj črpalke se poveča največji tlak črpanja, pri tem pa se istočasno skrajša največji čas delovanja akumulatorjev. ECO Do 90 % daljši čas delovanja. Manj tlaka pri enaki količini črpanja I Zalivanje s srednjim tlakom črpanja II Zalivanje s celotnim tlakom čr- panja Črpalno količino in čas delovanja vrtne čr- palke najdete v tabeli (glejte pod »Podatki o zmogljivosti«). Sporočilo o napaki Opozorilni trikotnik utripa:

• po 20 sek., če vrtna črpalka deluje prazna oz. na suho. Alarm zaradi de-SI

lovanja prazne črpalke. Vrtna črpalka se izklopi.

• 6x, prevroči akumulatorji. Vrtna črpalka se izklopi.

• 6x, akumulatorji niso dovolj polni. Vrtna črpalka se izklopi.

• 4x, kratek stik Vrtna črpalka se izklopi. Čiščenje/Vzdrževanje Vašo napravo redno čistite in negujte. S tem bo zagotovljena zmogljivost in dolga življenjska doba naprave. Pred vsako nastavitvijo, vzdrževa- njem ali servisiranjem vzemite aku- mulator iz naprave. Dela, ki niso opisana v teh navodi- lih za uporabo, naj opravi naš ser- visni center. Uporabljajte samo originalne dele. Orodja ne škropite z vodo in ga ne čistite pod tekočo vodo. V nasprotnem primeru obstaja nevarnost električnega udara in poškodb orodja.naprave. Običajno čiščenje

• Ohišje motorja mora biti čisto. Za čiščenje uporabljajte vlažno krpo ali ščetko.

• Ohišje črpalke izperite z vodo, da od- stranite kosme in vlaknaste delce, ki so se tam zataknili.

• Če pride do zamašitve, odstranite črpalno in tlačno cev. Napravo nato zperite s čisto vodo Vse ostale ukrepe, zlasti odpiranje črpalke, mora izvesti električar. V primeru popravila se obrnite na našo servisno službo. Praznjenje vrtne črpalke V primeru nevarnosti zmrzali ali daljšega časa neuporabe (npr. čez zimo) je treba vrtno črpalko povsem izprazniti.

• Orodje hranite na suhem, neprašnem mestu izven dosega otrok.

• Pred daljšim shranjevanjem (npr. po- zimi) vrtno črpalko izpraznite (glejte »Praznjenje vrtne črpalke«). Drugače lahko zaradi oblog in ostankov pride do težav pri zagonu. Odstranjevanje/ varstvo okolja Odstranite akumulatorsko baterijo iz orod- ja ter orodje, akumulatorsko baterijo, pri- bor in embalažo oddajte v okolju prijazno reciklažo. Električne naprave ne spadajo v hišne smeti. Simbol prečrtanega smetnjaka pomeni, da tega izdelka po koncu njegove uporabnosti ni dovoljeno odvreči med gospodinj- ske odpadke. Direktiva 2012/19/EU o odpadni elek- trični in elektronski opremi: potrošniki so po zakonu dolžni reciklirati električno in elektronsko opremo na okolju prijazen na- čin ob koncu njene življenjske dobe. Na taSI

• odsluženo napravo lahko oddate na prodajnem mestu,

• ali na uradnem zbirališču,

• ali jo pošljete nazaj proizvajalcu/ose- bi, ki jo je dala na trg. To ne velja za pribor in pripomočke za odpadno opremo, če nimajo električnih sestavnih delov. Akumulatorja ne zavrzite med gospo- dinjske odpadke, ne mečite ga v ogenj (nevarnost eksplozije) ali v vodo. Poškodovani akumulatorji lahko ško- dujejo okolju in vašemu zdravju, če uhaja- jo strupeni hlapi ali tekočine. Odstranite akumulatorje v skladu z lokal- nimi predpisi. Okvarjene ali iztrošene aku- mulatorje je treba v skladu z Direktivo 2006/66/EG reciklirati. Oddajte aku- mulatorje na zbirnem mestu za odpadne baterije za okoljsko primerno predelavo. V zvezi s tem povprašajte svoje lokalno pod- jetje za odstranjevanje odpadkov ali našo servisno službo. Akumulatorje odstranite izpraznjene. Pri- poročamo, da pole prelepite z lepilnim trakom za zaščito pred kratkim stikom. Akumulatorja ne odpirajte. Nadomestni deli/Pribor Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop Če imate težave s postopkom naročanja, uporabite obrazec za stik. Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 153). Pol Pol. Oznaka Kataloška Navodila Ekspl. številka za uporabo risba 12 1-3 Adapter 91110120SI

63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob nor- malni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnje- nih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročit-

njih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdi-

lo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in

ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih doku-

Prevod originalne izjave o skladnosti CE S tem potrjujemo, da Akumulatorska vrtna črpalka serije PGPA 40-Li A1 Serijska številka 000001 - 015500 ustreza veljavnim verzijam zadevnih smernic Evropske unije. 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 naprava s pametnim akumulatorjem Smart PAPS 204 A1/Smart PAPS 208 A1: 2014/53/EU Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila: EEN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021

• Zgoraj opisani predmet izjave izpolnjuje predpise direktive 2011/65/EU Evropskega parlamen- ta in Sveta z dne 8. junija 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi. Christian Frank Pooblaščena oseba za dokumentacijo216
