STNP1000SS - αντλία STANLEY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Υποβρύχια αντλία για καθαρά νερά
Μάρκα	Stanley
Μοντέλο	STNP1000SS
Τάση τροφοδοσίας	230 V ~ 50 Hz
Ονομαστική ισχύς	1000 W
Μέγιστο ύψος ανύψωσης	55 m
Μέγιστη παροχή	5200 l/h
Μέγιστη θερμοκρασία υγρού	35 °C
Μέγιστο βάθος βύθισης	16 m
Υψος υπολειπόμενου νερού	70 mm
Μέγιστο μέγεθος σωματιδίων	0 mm (μόνο για καθαρά νερά)
Διάμετρος σύνδεσης	31,75 mm (1 1/4")
Μήκος καλωδίου τροφοδοσίας	20 m
Καθαρό βάρος	11,5 kg
Συνολικό βάρος (συσκευασμένο)	12,3 kg
Βαθμός προστασίας	IPX8
Κλάση μόνωσης	B
Τύπος κινητήρα	Υποβρύχιος, ψύξη με νερό
Προβλεπόμενη χρήση	Καθαρά νερά, κηπουρική, τροφοδοσία οικιακών εγκαταστάσεων
Απαγορευμένες χρήσεις	Πόσιμο νερό, λύματα, εύφλεκτα υγρά, συνεχής χρήση, άντληση άμμου
Διάταξη ασφαλείας	Θερμική προστασία, λειτουργία χωρίς νερό περιορισμένη σε 10 s
Παρεχόμενη τεκμηρίωση	Εγχειρίδιο χρήσης, οδηγίες ασφαλείας, κανόνες εγγύησης
Εγγύηση	24 μήνες (12 μήνες για επαγγελματική χρήση)

Συχνές ερωτήσεις - STNP1000SS STANLEY

Ποιο είναι το μέγιστο βάθος βύθισης της αντλίας Stanley STNP1000SS;

Το μέγιστο βάθος βύθισης είναι 16 μέτρα. Βεβαιωθείτε ότι το φρεάτιο έχει ελάχιστη διάμετρο 10 cm.

Μπορεί αυτή η αντλία να χρησιμοποιηθεί για πόσιμο νερό;

Όχι, αυτή η αντλία δεν είναι σχεδιασμένη για πόσιμο νερό. Το νερό μπορεί να μολυνθεί από διαρροές λιπαντικού.

Τι να κάνω αν η αντλία δεν ξεκινά;

Ελέγξτε πρώτα την τάση και ότι το φις είναι καλά συνδεδεμένο. Αν ο κινητήρας δεν περιστρέφεται, η πτερωτή μπορεί να είναι μπλοκαρισμένη. Συμβουλευτείτε τον πίνακα αντιμετώπισης προβλημάτων.

Πώς να εξαερώσετε τον αέρα από το σώμα της αντλίας;

Βυθίστε την αντλία λοξά για να απομακρυνθούν οι φυσαλίδες αέρα από το σώμα της αντλίας. Ο αυτόματος εξαεριστήρας ενεργοποιείται αν η βύθιση είναι επαρκής.

Ποια είναι η μέγιστη θερμοκρασία που μπορεί να φτάσει το αντλούμενο νερό;

Η μέγιστη θερμοκρασία του αντλούμενου υγρού είναι 35 °C. Πάνω από αυτή, ο κινητήρας κινδυνεύει να υποστεί ζημιά.

Πώς να καθαρίσετε την αντλία μετά τη χρήση;

Ξεπλύνετε την αντλία και τα εξωτερικά της εξαρτήματα με καθαρό νερό μετά από κάθε χρήση. Για επικαθίσεις, βυθίστε την σε νερό έως 35 °C για αρκετές ημέρες.

Γιατί μειώνεται η παροχή νερού;

Οι πιθανές αιτίες: βουλωμένο φίλτρο αναρρόφησης, φραγμένος σωλήνας, ανεπαρκής διάμετρος σωλήνα ή πολύ μεγάλο ύψος ανύψωσης. Καθαρίστε το φίλτρο και ελέγξτε τον σωλήνα.

Μπορεί η αντλία να λειτουργήσει χωρίς νερό;

Όχι, η λειτουργία χωρίς νερό απαγορεύεται. Μπορεί να καταστρέψει την αντλία σε λιγότερο από 10 δευτερόλεπτα. Η αντλία πρέπει πάντα να είναι βυθισμένη.

Ποιοι τύποι υγρών δεν πρέπει να αντλούνται;

Μην αντλείτε εύφλεκτα, τοξικά, διαβρωτικά υγρά, ούτε νερό που περιέχει άμμο, λάσπη ή περιττώματα.

Πώς να προστατέψετε την αντλία το χειμώνα;

Το χειμώνα, αν η θερμοκρασία πέσει κάτω από 5 °C, αποσυναρμολογήστε την αντλία και αποθηκεύστε την σε ξηρό και προστατευμένο από τον παγετό μέρος. Προστατέψτε την απολύτως από τον παγετό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ STNP1000SS STANLEY

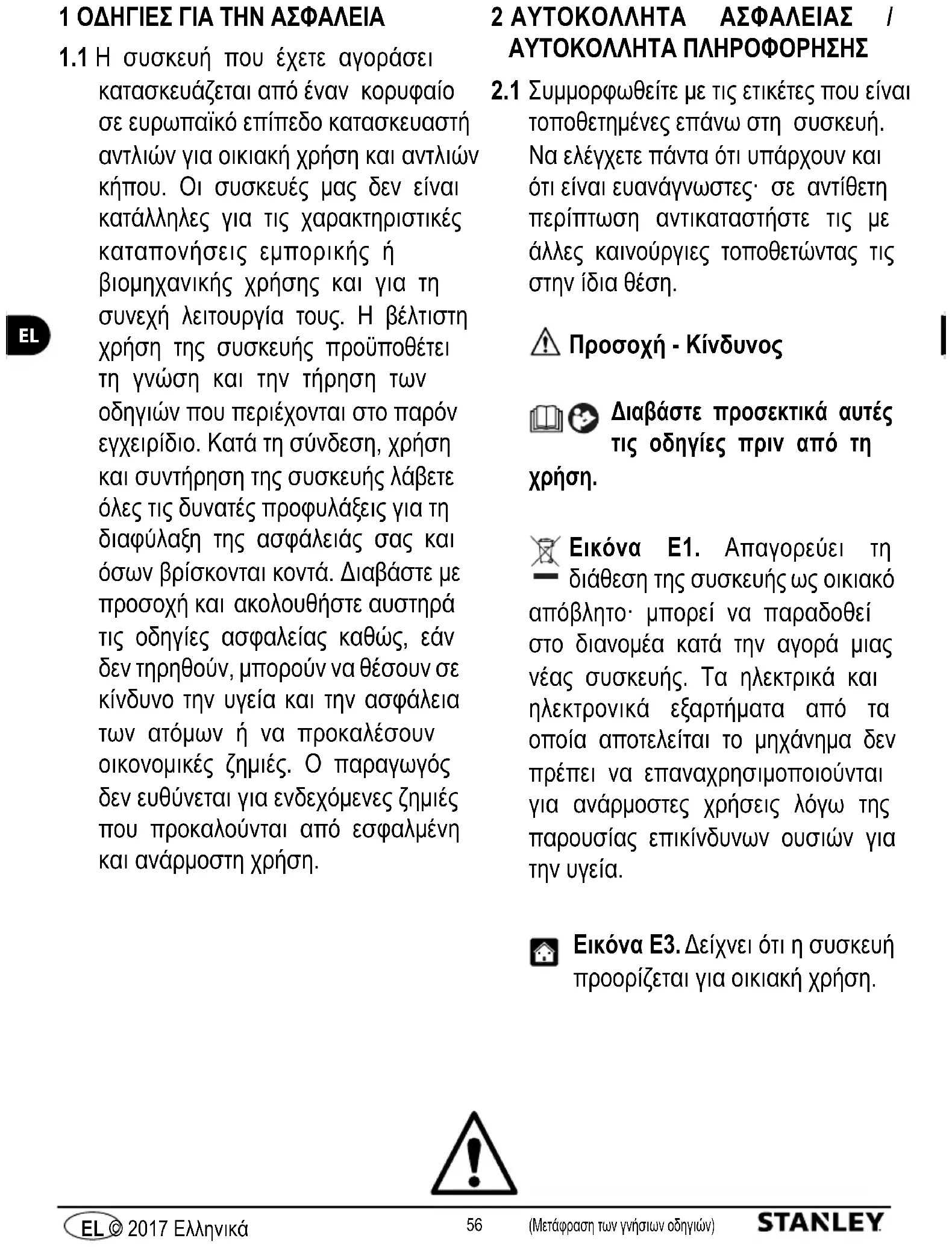

1 ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 Η συσκευή που έχετε αγοράσει κατασκευάζεται από έναν κορυφαίο σε ευρωπαϊκό επίπεδο κατασκευαστή αντλιών για οικιακή χρήση και αντλιών κήπου. Οι συσκευές μας δεν είναι κατάλληλες για τις χαρακτηριστικές καταπονήσεις εμπορικής ή βιομηχανικής χρήσης και για τη συνεχή λειτουργία τους. Η βέλτιστη χρήση της συσκευής προϋποθέτει τη γνώση και την τήρηση των οδηγιών που περιέχονται στο παρόν εγχειρίδιο. Κατά τη σύνδεση, χρήση και συντήρηση της συσκευής λάβετε όλες τις δυνατές προφυλάξεις για τη διαφύλαξη της ασφάλειάς σας και όσων βρίσκονται κοντά. Διαβάστε με προσοχή και ακολουθήστε αυστηρά τις οδηγίες ασφαλείας καθώς, εάν δεν τηρηθούν, μπορούν να θέσουν σε κίνδυνο την υγεία και την ασφάλεια των ατόμων ή να προκαλέσουν οικονομικές ζημιές. Ο παραγωγός δεν ευθύνεται για ενδεχόμενες ζημιές που προκαλούνται από εσφαλμένη και ανάρμοστη χρήση.

2 ΑΥΤΟΚΟΛΛΗΤΑ ΑΣΦΑΛΕΙΑΣ / ΑΥΤΟΚΟΛΛΗΤΑ ΠΛΗΡΟΦΟΡΗΣΗΣ

2.1 Συμμορφωθείτε με τις ετικέτες που είναι τοποθετημένες επάνω στη συσκευή. Να ελέγχετε πάντα ότι υπάρχουν και ότι είναι ευανάγνωστες· σε αντίθετη περίπτωση αντικαταστήστε τις με άλλες καινούργιες τοποθετώντας τις στην ίδια θέση.

Προσοχή - Κίνδυνος

Διαβάστε προσεκτικά αυτές τις οδηγίες πριν από τη

χρήση.

Εικόνα Ε1. Απαγορεύει τη διάθεση της συσκευής ως οικιακό βλητο· μπορεί να παραδοθεί διανομέα κατά την αγορά μιας συσκευής. Τα ηλεκτρικά και κτρονικά εξαρτήματα από τα ία αποτελείται το μηχάνημα δεν πει να επαναχρησιμοποιούνται ανάρμοστες χρήσεις λόγω της οουσίας επικίνδυνων ουσιών για υγεία.

Εικόνα Ε3. Δείχνει ότι η συσκευή προορίζεται για οικιακή χρήση.

CE Σύμβολο CE. Δείχνει ότι η συσκευή είναι συμβατή με τις ισχύουσες οδηγίες ΕΕ.

Το προϊόν αυτό ανήκει στην κλάση μόνωσης I. Αυτό

σημαίνει ότι είναι εξοπλισμένο με αγωγό προστασίας γείωσης (μόνον εάν το σύμβολο εμφανίζεται επάνω στη συσκευή).

3 ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΦΑΛΕΙΑΣ/ΥΠΟΛΕΙΠΟΜΕΝΟΙ ΚΙΝΔΥΝΟΙ

3.1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ΤΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

3.1.1 Κίνδυνος τραυματισμών! Η συσκευή ΔΕΝ μπορεί να χρησιμοποιηθεί από παιδιά και άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες ή χωρίς εμπειρία ή την απαραίτητη γνώση. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση που προβλέπεται να γίνεται από τον χρήστη δεν πρέπει να πραγματοποιείται από παιδιά.
3.1.2 Κίνδυνος έκρηξης ή δηλητηρίασης! Μην χρησιμοποιείτε σε καμία περίπτωση τη συσκευή με εύφλεκτα, τοξικά ή επιθετικά υγρά ή με υγρά που μπορούν να θέσουν σε κίνδυνο τη σωστή λειτουργία.
3.1.3 Κίνδυνος τραυματισμών! Μην κατευθύνετε τη ροή του νερού προς άτομα ή ζώα.
3.1.4 Κίνδυνος ηλεκτροπληξίας! Μην κατευθύνετε τη ροή του νερού επάνω στη συσκευή, σε ηλεκτρικά μέρη ή σε άλλες ηλεκτρικές συσκευές.
3.1.5 Κίνδυνος βραχυκυκλώματος! Μην χρησιμοποιείτε τη συσκευή σε εξωτερικούς χώρους σε περίπτωση βροχής. Αυτό δεν ισχύει για τις βυθιζόμενες αντλίες, οι οποίες μπορούν να χρησιμοποιηθούν ακόμη και σε περίπτωση βροχής· χρειάζεται ωστόσο να εξασφαλίσετε ότι το φις (Α12) και ενδεχόμενες προεκτάσεις της συσκευής είναι συνδεδεμένες προστατευμένες από πιτσιλιές νερού και από πλημμύρες.
3.1.6 Κίνδυνος τραυματισμών! Μην επιτρέπετε τη χρήση της συσκευής σε παιδιά ή άτομα με περιορισμένες αισθητήριες, φυσικές ή νοητικές ικανότητες ή σε κάθε περίπτωση μη εξουσιοδοτημένα.
3.1.7 Κίνδυνος ηλεκτροπληξίας! Μην αγγίζετε το φις (A12) ή την πρίζα με βρεγμένα χέρια.
3.1.8 Κίνδυνος ηλεκτροπληξίας και βραχυκυκλώματος! Εάν το ηλεκτρικό καλώδιο (Α8) έχει καταστραφεί, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία του τεχνικής υποστήριξης ή σε κάθε περίπτωση από ένα άτομο με παρόμοια ιδιότητα, έτσι ώστε να προληφθεί κάθε κίνδυνος.
3.1.9 Κίνδυνος έκρηξης! Μην χρησιμοποιείτε τη συσκευή με κατεστραμμένο σωλήνα αναρρόφησης ή παροχής.
3.1.10 Κίνδυνος τραυματισμών! Τοποθετήστε τη συσκευή στέρεα σε περίπτωση χρήσης της συσκευής κοντά σε πισίνες, λιμνάζοντα νερά κήπου ή άλλες λεκάνες νερού στον εξωτερικό χώρο, κρατήστε μία ελάχιστη απόσταση 2 m και προστατέψτε τη συσκευή από την πτώση της μέσα σε νερό ή σε πλημμύρα. Αυτό δεν ισχύει για τις βυθιζόμενες αντλίες, καθώς αυτές μπορούν να χρησιμοποιηθούν βυθισμένες σε νερό.

3.1.11 Κίνδυνος τραυματισμών!Ελέγχετε εάν η συσκευή διαθέτει την πινακίδα με τα ιδιαίτερα χαρακτηριστικά, σε αντίθετη περίπτωση ειδοποιήστε αμέσως το κατάστημα πώλησης. Οι συσκευές που δεν διαθέτουν πινακίδα με τα χαρακτηριστικά δεν πρέπει να χρησιμοποιούνται, δεδομένου ότι είναι ανώνυμες και πιθανώς επικίνδυνες.

3.1.12 Κίνδυνος έκρηξης! Δεν επιτρέπεται η επέμβαση σε βαλβίδες χειρισμού, βαλβίδες ασφαλείας ή άλλες διατάξεις ασφαλείας, ούτε η τροποποίηση των ρυθμίσεων αυτών.

3.1.13 Κίνδυνος που προκαλείται από ζεστό νερό! Σε περίπτωση ελαπτωματικού πρεσοστάτη ή απουσίας τροφοδοσίας νερού, το νερό που υπάρχει ακόμη μέσα στο σώμα της αντλίας (A4) μπορεί να υπερθερμανθεί και να προκαλέσει τραυματισμούς κατά την έξοδό του.

3.1.14 Κίνδυνος τραυματισμών! Μην χρησιμοποιείτε τη συσκευή χωρίς επίβλεψη εάν υπάρχει κίνδυνος να την φράξουν ξένα σώματα.

3.1.15 Κίνδυνος βραχυκυκλώματος! Μην μετακινείτε τη συσκευή τραβώντας το φις (A12), το ηλεκτρικό καλώδιο (A8) ή άλλα στοιχεία σύνδεσης· χρησιμοποιείτε τη λαβή (A4 b).

3.1.16 Κίνδυνος έκρηξης! Αποφύγετε τη διέλευση οχημάτων επάνω από το σωλήνα αναρρόφησης ή παροχής. Μην τραβάτε ή μετακινείτε τη συσκευή από το σωλήνα αναρρόφησης ή παροχής.

3.1.17 Κίνδυνος τραυματισμών! Μην χρησιμοποιείτε τη συσκευή όταν άτομα ή ζώα στέκονται μέσα στο υγρό που έχει αντληθεί ή μπορούν να έλθουν σε επαφή με αυτό.

3.2 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

3.2.1 Κίνδυνος βραχυκυκλώματος! Όλα τα εξαρτήματα που είναι αγωγοί ηλεκτρικού ρεύματος πρέπει να προστατεύονται από πιτσιλιές νερού.

3.2.2 Κίνδυνος ηλεκτροπληξίας! Συνδέστε τη συσκευή αποκλειστικά σε κατάλληλο δίκτυο ηλεκτροδότησης το οποίο συμμορφώνεται με τους ισχύοντες κανονισμούς (IEC 60364-1)· κατά τη φάση εκκίνησης η συσκευή μπορεί να προκαλέσει διαταραχές στο δίκτυο. Συνδέστε τη συσκευή μόνο σε μία πρίζα που διαθέτει διαφορικό διακόπτη με ονομαστικό υπολειπόμενο ρεύμα όχι πάνω από 30 mA. Χρησιμοποιήστε αποκλειστικά προεκτάσεις συμβατές με τους ισχύοντες κανονισμούς, εγκεκριμένες για τη χρήση σε εξωτερικούς χώρους και με διατομή ίση τουλάχιστον με αυτήν του καλωδίου τροφοδοσίας της συσκευής. Τα ηλεκτρικά καλώδια που περιβάλλονται σε περιέλιξη καλωδίου πρέπει να είναι τελείως ξετυλιγμένα.

3.2.3 Κίνδυνος! Η συσκευή δεν πρέπει ποτέ να λειτουργεί στεγνά· πριν την ανάψετε να γεμίζετε πάντα με νερό το σώμα της αντλίας (A4). Ακόμη και μία σύντομη περίοδος λειτουργίας χωρίς νερό μπορεί να προκαλέσει ζημιές.

3.2.4 Κίνδυνος ανάμματος χωρίς πρόθεση! Πριν από οποιαδήποτε επέμβαση στη συσκευή βγάλτε το φις (A12) από την πρίζα ρεύματος.
3.2.5 Κίνδυνος! Για να εξασφαλιστεί η ασφάλεια της συσκευής, η μέγιστη θερμοκρασία του αντλούμενου υγρύ δεν πρέπει να υπερβαίνει τους 35°C. Η θερμοκρασία περιβάλλοντος δεν πρέπει να κατεβαίνει κάτω από τους +5°C.
3.2.6 Κίνδυνος! Η συσκευή δεν προορίζεται για τη μεταφορά πόσιμου νερού ή νερού για ανθρώπινη κατανάλωση. Το νερό που μεταφέρεται από τη συσκευή μπορεί να προσβληθεί από διαρροές λιπαντικού.
3.2.7 Κίνδυνος τραυματισμών! Η συντήρηση και/ή η επισκευή της συσκευής ή των εξαρτημάτων πρέπει να πραγματοποιούνται μόνο από ειδικευμένο προσωπικό.
3.2.8 Κίνδυνος τραυματισμών! Εκκενώστε την υπολειπόμενη πίεση πριν βγάλετε τον εύκαμπτο σωλήνα από τη συσκευή· για το σκοπό αυτό αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία και ανοίξτε μία βάνα.
3.2.9 Κίνδυνος τραυματισμών! Πριν τη χρήση και σε τακτά διαστήματα ελέγξτε τα αξεσουάρ και επαληθεύστε ότι τα εξαρτήματα της συσκευής δεν παρουσιάζουν σημάδια σπασίματος και/ή φθοράς.

4 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

4.1 Χρήση του εγχειριδίου

Το παρόν εγχειρίδιο αποτελεί τμήμα της συσκευής, φυλάξτε το με φροντίδα για μελλοντική αναφορά. Διαβάστε προσεκτικά το εγχειρίδιο πριν από την εγκατάσταση/χρήση. Σε περίπτωση μεταβίβασης της ιδιοκτησίας αυτός που παραχωρεί τη συσκευή είναι υποχρεωμένος να παραδώσει το εγχειρίδιο στο νέο ιδιοκτήτη. Βεβαιωθείτε ότι ο κάθε χρήστης έχει στη διάθεσή του το εγχειρίδιο πριν να θέσει σε λειτουργία τη συσκευή και μπορεί να ενημερωθεί σχετικά με τις οδηγίες ασφάλειας και χρήσης.

4.2 Παράδοση

Η συσκευή παραδίδεται στο εσωτερικό μιας συσκευασίας από χαρτόνι.

Η σύνθεση του εξοπλισμού απεικονίζεται στην εικ.1.

4.2.1 Παρεχόμενο υλικό πληροφόρησης

D1 Εγχειρίδιο χρήσης και συντήρήσης

D2 Οδηγίες για την ασφάλεια

D3 Κανόνες εγγύησης

4.3 Διάθεση συσκευασίας

Τα υλικά από τα οποία αποτελείται η συσκευασία δεν μολύνουν το περιβάλλον, ωστόσο πρέπει να ανακυκλώνονται ή να διατίθενται σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα όπου χρησιμοποιείται.

5 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

5.1 Προβλεπόμενη χρήση

Η συσκευή προορίζεται για τη μεταφορά καθαρών νερών από φρεάτια ή δεξαιμενές ομβρίων υδάτων για την κηπουρική ή για τη χρήση οικιακών μονάδων προμήθειας νερού. Επιθετικές χημικά ή λειαντικές μηχανικά ουσίες μέσα στο αντλούμενο υγρό καταστρέφουν τη συσκευή.

Χάρη στη συμπαγή δομή της συσκευής αυτής, μπορεί να χρησιμοποιηθεί σε φρεάτια με διάμετρο από 110 mm, αρκεί να εξασφαλιστεί ότι στο φρεάτιο αρκεί να εξασφαλίζεται ότι στο φρεάτιο τρέχει επαρκές νερό για την ψύξη της συσκευής και για την αποφυγή στεγνής λειπουργίας.

Η ελάχιστη ωριαία ροή πρέπει ανέρχεται στα 80 l/h (1,3 l/min). Οι συσκευές αυτές δεν είναι κατάλληλες για το πότισμα με σταγόνα, επειδή η ροή νερού είναι πάρα πολύ μειωμένη και το αντλούμεν υγρό δεν μπορεί ως εκ τούτου ναι εξασφαλίσει την ψύξη της συσκευής Η συσκευή είναι συμβατή με το ευρωπαϊκό πρότυπο EN 60335-2-41.

5.2 Μη επιτρεπόμενη χρήση

Απαγορεύεται η χρήση από μη έμπειρα άτομα ή τα οποία δεν έχουν διαβάσει και κατανοήσει τις οδηγίες που αναφέρονται στο εγχειρίδιο. Απαγορεύεται η τροφοδότηση της συσκευής με εύφλεκτα, εκρηκτικά, τοξικά ή χημικά επιθετικά υγρά.

Απαγορεύεται η χρήση τῆς συσκευής σε δυνητικά εύφλεκτη ή εκρηκτική ατμόσφαιρα.

Απαγορεύεται να επιφέρετε τροποποιήσεις στη συσκευή· η εκτέλεση τροποποιήσεων ακυρώνει την εγγύηση και απαλλάσσει τον κατασκευαστή από αστικές και ποινικές ευθύνες.

Λειαντικές ή άλλες ουσίες που προσβάλλουν τα υλικά καταστρέφουν τη συσκευή. Οι συσκευές αυτές δεν είναι κατάλληλες για τη χρήση σε αντλούμενα υγρά που περιέχουν λειαντική άμμο, λάσπη ή άργιλο.

Οι συσκευές αυτές είναι κατάλληλες για τη μεταφορά νερού χρήσης, ενώ δεν είναι κατάλληλες για τη μεταφορά πόσιμου νερού!

Με αυτές τις συσκευές δεν επιτρέπεται η μεταφορά κοπρωδών ουσιών.

Οι συσκευές δεν είναι κατάλληλες για χρήση ως αντλίες για συντριβάνια, αντλίες φιλτραρίσματος για λιμνάζοντα ύδατα κήπου ή για συνεχή λειτουργία (π.χ. λειτουργία συνεχούς ανακυκλοφορίας στις εγκαταστάσεις φιλτραρίσματος πισινών ή για βιομηχανική χρήση).

Αποφύγετε την στεγνή λειτουργία της συσκευής ή τη μεταφορά υγρών με μία βαλβίδα κλειστή!

5.3 Κύρια μέρη (εικ. 1)

A1 Πλέγμα ανάρρόφησης

A2 Σπειρωτό ракόρ παροχής

A4 Σώμα αντλίας

A5 Θηλιά για σχοινί

Όλες οι εργασίες εγκατάστασης και συναρμολόγησης πρέπει να γίνονται με τη συσκευή αποσυνδεμένη από το ηλεκτρικό δίκτυο (εικ. 3).

Προσοχή - κίνδυνος!

Πριν από τη χρήση να κάνετε πάντα έναν οπτικό έλεγχο για να καθορίσετε εάν η συσκευή, και ειδικότερα φις (A12) και ηλεκτρικό καλώδιο (A8), είναι κατεστραμμένα. Μία κατεστραμμένη συσκευή δεν πρέπει να χρησιμοποιείταισε περίπτωση ζημιών ελέγξτε τη συσκευή στο Κέντρο Υποστήριξης ή σε έναν εξουσιοδοτημένο ηλεκτρολόγο.

Προσοχή - κίνδυνος!

Το κόψιμο του ηλεκτρικού καλωδίου (Α8) επιφέρει την κατάπτωση της εγγύησης και την εγκατάσταση επί πληρωμή, κατά τη διάρκεια της επισκευής (ακόμη και σε περίπτωση επισκευών που καλύπτονται από την εγγύηση), ενός γνήσιου ηλεκτρικού καλωδίου (Α8). Εάν το ηλεκτρικό καλώδιο (Α8) πρέπει να επεκταθεί, χρησιμοποιήστε αποκλειστικά μία προέκταση με διατομή τουλάχιστον ίση με αυτήν του γνήσιου ηλεκτρικού καλωδίου (Α8). Μην σηκώνετε ποτέ τη συσκευή ή βγάζετε το φις (Α12) από την πρίζα χρησιμοποιώντας το ηλεκτρικό καλώδιο (Α8).

6.1 Συναρμολόγηση του σωλήνα παροχής

Συνδέστε στο ракόρ παροχής (Α2) έναν εύκαμπτο σωλήνα με εσωτερική διάμετρο όχι μικρότερη από 25 mm (1") που διαθέτει σπειρωτό ракόρ. Είναι προτιμότερο να χρησιμοποιήσετε ένα σωλήνα με διάμετρο 32 mm (1-1/4"). Μικρότερες διάμετροι των σωλήνων μειώνουν δραστικά την ικανότητα παροχής της συσκευής. Για τη στεγανή σύνδεση χρησιμοποιήστε ταινία Teflon (12 - 15 στρώσεις) (εικ. 4).

Συνιστάται αυστηρά η χρήση ενός σωλήνα παροχής που διαθέτει βαλβίδα αντεπιστροφής στη βάση, προς αποφυγή επιστροφής νερού όταν σβήσει η συσκευή.

Η εγκατάσταση ενός γρήγορου κλεισίματος για ένα χωρισμό του σωλήνα σε ένα κατάλληλο σημείο διευκολύνει τις εργασίες καθαρισμού και συντήρησης.

6.2 Εξαέρωση της συσκευής

Η συσκευή εξαερώνεται αυτόνομα αρκεί να είναι βυθισμένη σε επαρκές βάθος μέσα στο υγρό.

Αφού ξεκινήσει η συσκευή βεβαιωθείτε ότι ο σωλήνας παροχής είναι ανοιχτός (όχι κλειστός από βάνες, π.χ.) ώστε να είναι δυνατή η έξοδος του υπολειπόμενου αέρα.

6.3 Σημειώσεις σχετικά με τον τόπο εγκατάστασης

Η συσκευή έχει σχεδιαστεί για να εισαχθεί σε ένα φρεάτιο με ελάχιστη διάμετρο 10 cm και με μέγιστο βάθος βύθισης 16 m (εικ. 5). Πριν τοποθετήσετε τη συσκευή είναι απαραίτητο να στερεώσετε στη θηλιά (A5) ένα σχοινί ανάκτησης έτσι ώστε να την κατεβάζετε/ ανακτάτε με κατάλληλο τρόπο (εικ. 6).

Η συσκευή θα πρέπει εάν είναι δυνατόν να αναρτάται στο αντλούμενο υγρό σε μία επαρκή απόσταση από τον πυθμένα, προκειμένου να αποφευχθεί η αναρρόφηση στερεών ουσιών με ακατάλληλες διαστάσεις και κατά συνέπεια η πιθανή έμφραξη του πλέγματος αναρρόφησης (Α1) ή η εμπλοκή της φτερωτής (εικ. 6).

Η συσκευή ψύχεται από το νερό που μεταφέρει και από το νερό μέσα στο οποίο είναι βυθισμένη. Βεβαιωθείτε ότι η συσκευή είναι τελείως βυθισμένη μέσα στο αντλούμενο υγρό ώστε να εξασφαλιστεί η ψύξη της.

6.4 Métrα ασφαλείας

Καθώς η συσκευή δεν διαθέτει διακόπτη ON/OFF, συνιστούμε να την συνδέσετε σε μία πρίζα που ενεργοποιείται μέσω ενός πρόσθετου διακόπτη ON/OFF.

Κατά τη διάρκεια όλων των εγκαταστάσεων και των χρήσεων παρακαλείστε να λάβετε υπόψη ότι η ενδεχόμενη διαρροή νερού μπορεί να προκαλέσει ζημιές.

Προσοχή - κίνδυνος! Στεγνή λειτουργία

Εάν η συσκευή λειτουργεί για περισσότερο από 5 λεπτά με το σημείο λήψης του νερού κλειστό, μπορεί να υποστεί ζημίες εξαιτίας της υπερθέρμανσης. Σβήστε τη συσκευή όταν εμποδίζεται η κανονική ροή του νερού.

Η στεγνή λειτουργία καταστρέφει τη συσκευή, κατά συνέπεια μην λειτουργείτε ποτέ τη συσκευή στεγνά για περισσότερο από 10 δευτερόλεπτα.

7 PYOMIŠEIS

7.1 Прокатарктικές ρυθμίσεις

Αφού συνδέσετε το σωλήνα παροχής η συσκευή είναι έτοιμη για χρήση. Λάβετε υπόψη ότι, εφόσον δεν χρησιμοποιείτε πρίζα μεταγωγής, η συσκευή ξεκινά αμέσως με την εισαγωγή του φις (A12).

8 ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

Προσοχή - κίνδυνος!

Όλες οι εργασίες εγκατάστασης και συναρμολόγησης πρέπει να γίνονται με τη συσκευή αποσυνδεμένη από το ηλεκτρικό δίκτυο (εικ. 3).

8.1 Θέση σε λειτουργία

Αφού συνδέσετε τη συσκευή όπως περιγράφεται στην παράγραφο 6 και λάβετε υπόψη όλες τις οδηγίες για την ασφάλεια, είναι δυνατόν να εισάγετε το φις (A12).

8.2 Αναρρόφηση του νερού

Η συσκευή αναρροφά νερό από το πλέγμα αναρρόφησης (A1) που βρίσκεται στη βάση του και το μεταφέρει μέσω του συνδεδεμένου σωλήνα στο ракόρ παροχής (A2).

Βεβαιωθείτε ότι, κατά τη διάρκεια της λειτουργίας, η συσκευή παραμένει συνεχώς βυθισμένη σε νερό, προκειμένου να αποφευχθεί η στεγνή λειτουργία. Όταν οι βάνες είναι κλειστές σβήστε τη συσκευή απενεργοποιώντας το διακόπτη μεταγωγής ή αποσυνδέοντας το φις (A12).

8.3 Τεχνικές πληροφορίες

Οι αναφερόμενες τιμές της ικανότητας παροχής της συσκευής είναι οι μέγιστες τιμές, οι οποίες μειώνονται υπερβαίνοντας το μανομετρικό και χρησιμοποιώντας εξωτερικά εξαρτήματα (π.χ. σωλήνα παροχής, γωνιακά, μειώσεις κλπ.). Παρακαλείστε να λάβετε υπόψη αυτό το γεγονός κατά την επιλογή της συσκευής. Η πραγματική ικανότητα παροχής για τις συγκεκριμένες περιπτώσεις εφαρμογής αναφέρεται στο διάγραμμα ικανότητας παροχής (εικ. 7).

9 ΣΥΝΤΗΡΗΣΗ

Προσοχή - κίνδυνος!

Πριν από κάθε επέμβαση συντήρησης και/ή κατά τη διάρκεια της αναζήτησης βλαβών αποσυνδέετε το ηλεκτρικό καλώδιο (Α8) από την πρίζα. Στη συνέχεια θα είναι δυνατόν να κάνετε όλες τις εργασίες συντήρησης και καθαρισμού.

9.1 Καθαρισμός

Μετά από κάθε χρήση ξεβγάλτε τη συσκευή και όλα τα εξωτερικά εξαρτήματα με καθαρό νερό. Αφαιρέστε τα εναποθέματα με τρεχούμενο νερό. Ακαθαρσία και άργιλος στο εσωτερικό του σώματος αντλίας (A4) προκαλούν το μάγκωμα της φτερωτής και κατά συνέπεια ανωμαλίες λειτουργίας όταν τεθεί και πάλι σε λειτουργία.

Εάν ξεχάσετε να κάνετε αυτές τις ενέργειες, είναι δυνατόν να βυθίσετε τη συσκευή για μερικές μέρες σε νερό με μέγιστη θερμοκρασία 35°C για να διαλυθεί η ακαθαρσία.

10 ΑΠΟΘΗΚΕΥΣΗ

Οι συσκευές πρέπει να προστατεύονται οπωσδήποτε από τον παγετό και, σε περίπτωση θερμοκρασιών +5°C ή χαιμηλότερων, πρέπει να αποσυναρμολογούνται και να αποθηκεύονται σε ένα ξηρό μέρος και προστατευόμενες από τον παγετό.

11 ANAZHTHΣH ΒΛΑΒΩΝ

Βλάβη Πιθανή αιτία Λύση
Η συσκευή δεν μεταφέρει νερό επειδήο κινητήρας δεν λειτουργεί	1. Ανεταρκής τάση δικτύου.	1. Ελέγξτε εάν υπάρχει τάση δικτύου και εάν το φις (Α12) έχειεισαχθεί πλήρως.
	2. Φις (Α12) εισαγμένο με λάθος τρόπο. 2. Εισάγετε πλήρως το φις (Α12).
	3. Επενέβη διαφορικός θερμομαγνητικός διακόπτης.	3. Ενεργοποιήστε το διαφορικό θερμομαγνητικό διακόπτη.Εάν ο διακόπτης επέμβει και πάλι, συμβουλευτείτε ένανηλεκτρολόγο.
	4. Φτερωτή μπλοκαρισμένη. 4. Ελευθερώστε τη φτερωτή από πιθανά εμπόδια.
	5. Βλάβη του κινητήρα ή του συμπικνωτή. 5. Πληροφορήστε το κατάστημα πώλησης.
Η συσκευή δεν μεταφέρει νερό παρόλοπου ο κινητήρας λειτουργεί	1. Βουλωμένο πλέγμα αναρρόφησης (Α1). 1. Καθαρίστε το πλέγμα αναρρόφησης (Α1).
	2. Βαλβίδα αντεπιστροφής μπλοκαρισμένη (εάν υπάρχει). 2. Καθαρίστε ή αντικαταστήστε τη βαλβίδα (εάν υπάρχει).
	3. Φυσαλίδα αέρα στο σώμα αντιλίας (Α4).	3. Κρατήστε λοξά τη συσκευή κάτω από νερό προκειμένου ο αέραςνα μπορεί να βγει από το σώμα αντιλίας (Α4).
Η συσκευή παρέχει μόνο μίαπεριορισμένη ποσότητα νερού	1. Πλέγμα αναρρόφησης (Α1) ακάθαρτο εν μέρει. 1. Καθαρίστε το πλέγμα αναρρόφησης (Α1).
	2. Σωλήνας φραγμένος. 2. Εξαλείψτε την έμφραξη.
	3. Σωλήνας παροχής ανεπαρκών διαστάσεων.	3. Χρησιμοποιήστε εύκαμπτους σωλήνες τουλάχιστον ø 25 mm(1").
	4. Σημείο εξόδου του νερού πάρα πολύ υψηλό σε σχέση μετη συσκευή.	4. Λάβετε υπόψη ότι το μανομετρικό επιβαρύνει την ικανότηταπαροχής.
Ανώμαλη λειτουργία	1. Στερεά σώματα μπλοκάρουν την ελεύθερη περιστροφή τηςφτερωτής.	1. Αφαιρέστε τα ξένα σώματα.
	2. Υπερβολική θερμοκρασία του υγρού.	2. Η μέγιστη θερμοκρασία του μεταφερόμενου υγρού δεν πρέπει ναυπερβαίνει τους 35°C.
	3. Ηλεκτρική τάση εκτός ανοχής.	3. Συνδέστε τη συσκευή σε μία ηλεκτρική εγκατάσταση που ναπληροί τις απαιτήσεις που αναφέρονται στην ετικέτα.
	4. Ελαπτωματικός κινητήρας. 4. Πληροφορήστε το κατάστημα πώλησης.
	5. Η στάθμη του νερού στο φρεάτιο είναι ανεπαρκής και/ή το νερόδεν τρέχει αρκετά γρήγορα.	5. Ελέγξτε τη στάθμη του νερού στο φρεάτιο.
Ο θερμοστάτης αποσυνδέει τησυσκευή	1. Υπερφόρτωση κινητήρα εξαιτίας τριβής ξένων σωμάτων μετη φτερωτή.	1. Καθαρίστε το εσωτερικό του σώματος αντλίας (Α4) μέσωτου ракόρ παροχής (Α2) με ροή νερού, αφήστε να κρυώσει τοθερμοστάτη για περίπου 1 h, ενδεχομένως ελέγξτε τη συσκευή στοΚέντρο Υποστήριξης.
	2. Ανεπαρκής ποσότητα νερού στο φρεάτιο για την ψύξη τηςσυσκευής.	2. Ελέγξτε τη στάθμη νερού στο φρεάτιο. Μειώστε την ικανότηταπαροχής της συσκευής ενεργώντας στις συνδεόμενες βάνες.Προσοχή, μία μείωση της ροής του νερού μεγαλύτερη από το 50%καταστρέφει τη συσκευή.
Η συσκευή μεταφέρει νερό πουπεριέχει άμμο	1. Νερό του φρεατίου όχι καθαρό.	1. Ελέγξτε το φρεάτιο, εισάγετε στο φρεάτιο ένα φίλτρο κατάλληλογια την απομάκρυνση της άμμου.
	2. Συσκευή πάρα πολύ κοντά στον πυθμένα του φρεατίου. 2. Σηκωστε τη συσκευή από τον πυθμένα του φρεατίου.

ΕΓΓΥΗΣΗ

Οι εγγυήσεις που αφορούν τις συσκευές που περιγράφονται στο παρόν εγχειρίδιο προϋποθέτουν τη συμμόρφωση και την τήρηση όλων των αναφορών που περιέχονται σ' αυτό, ειδικότερα αυτών που αφορούν τη χρήση, την εγκατάσταση και τη λειτουργία.

Για το προϊόν που περιγράφεται παρέχουμε μία εγγύηση 24 μηνών (12 μήνες για την επαγγελματική πώληση), ξεκινώντας από την ημερομηνία αγοράς, για ελαττώματα των υλικών ή παραγωγής σύμφωνα με τους ισχύοντες νόμους. Η προώθηση αιτήσεων εγγύησης είναι δυνατή μόνο με την παρουσίαση της γνήσιας απόδειξης αγοράς.

Η εγγύηση δεν καλύπτει τις δαπάνες αποσυναρμολόγησης και συναρμολόγησης της συσκευής στον τόπο χρήσης, τις δαπάνες κίνησης του αρμόδιου προσωπικού για την επισκευή προς και από τον τόπο χρήσης, καθώς και τις δαπάνες μεταφοράς.

Τα παράπονα που οφείλονται σε σφάλματα εγκατάστασης ή ενεργοποίησης, ακατάλληλες συνθήκες χρήσης, ανεπαρκή φροντίδα, εμπορική χρήση ή ανάρμοστες απόπειρες επισκευής αποκλείονται από την εγγύηση και ευθύνη, καθώς επίσης και η φυσιολογική φθορά.

Οι δαπάνες που επέρχονται, ειδικότερα τα έξοδα ελέγχου και μεταφοράς, βαρύνουν τον αποστολέα και/ή διαχειριστή της συσκευής. Αυτό ισχύει ειδικότερα και όταν προωθείται μία αίτηση εγγύησης, αλλά από τον έλεγχο προκύπτει ότι η συσκευή λειτουργεί τέλεια και δεν παρουσιάζει ελαττώματα ή ότι το πρόβλημα δεν ανάγεται σε ελαττώματα των υλικών ή της παραγωγής.

Πριν την επαναπαράδοση κάθε προϊόν υποβάλλεται σε έναν αυστηρό τεχνικό έλεγχο. Οι επισκευές που καλύπτονται από εγγύηση πρέπει να πραγματοποιούνται μόνο στο Κέντρο Υποστήριξής μας ή σε ένα εξουσιοδοτημένο συμβεμβλημένο συνεργείο. Απόπειρες επισκευής από την πλευρά του πελάτη ή μη εξουσιοδοτημένων τρίτων κατά τη διάρκεια της περιόδου εγγύησης καθορίζουν την κατάπτωση του δικαιώματος εγγύησης.

Το κόψιμο του φις του δικτύου και/ή το κόντεμα του καλωδίου του δικτύου καθορίζουν την κατάπτωση της εγγύησης.

Οι επεμβάσεις που καλύπτονται από την εγγύηση και πραγματοποιούνται από εμάς δεν παρατείνουν τη διάρκεια της εγγύησης, ούτε δικαιολογούν μία νέα περίοδο εγγύησης για τα μέρη που αντικαθίστανται ή επισκευάζονται. Αποκλείονται περαιτέρω δικαιώματα, ειδικότερα εκπτώσεις, αλλαγή ή αποζημίωση για ζημιές, αλλά ακόμη και για επερχόμενες ζημιές οποιουδήποτε τύπου.

Σε περίπτωση βλάβης απευθυνθείτε στο κατάστημα πώλησης από το οποίο αγοράσατε το προϊόν μαζί με την απόδειξη αγοράς,

Τεχνικά στοιχεία Μονάδες SXUP	1000XWE
Τάση V/Hz		230 V ~ 50 Hz
Ισχύς W		1000
Μανομετρικό max. (H _max )	m	55
Ικανότητα max. (Q _max ) l/h		5200
Θερμοκρασία νερού max. (T _max )	°C	35
Βάθος βύθισης max.	m	16
Στάθμη υπολειπόμενου νερού	mm	70
Κοκκομετρία max.	∅ mm	0
Κλάση προστασίας	-	[IMAGE]
Μόνωση κινητήρα	-	Κλάση B
Προστασία κινητήρα	-	IPX8
Καθαρό βάρος	kg	11.50
Μικτό βάρος	kg	12.3
Διάμετρος ρακόρ	mm	31.75
Μήκος καλωδίου	m	20

Με την επιφύλαξη τεχνικών τροποποιήσεων!
