MODE D'EMPLOI STNP1000SS STANLEY

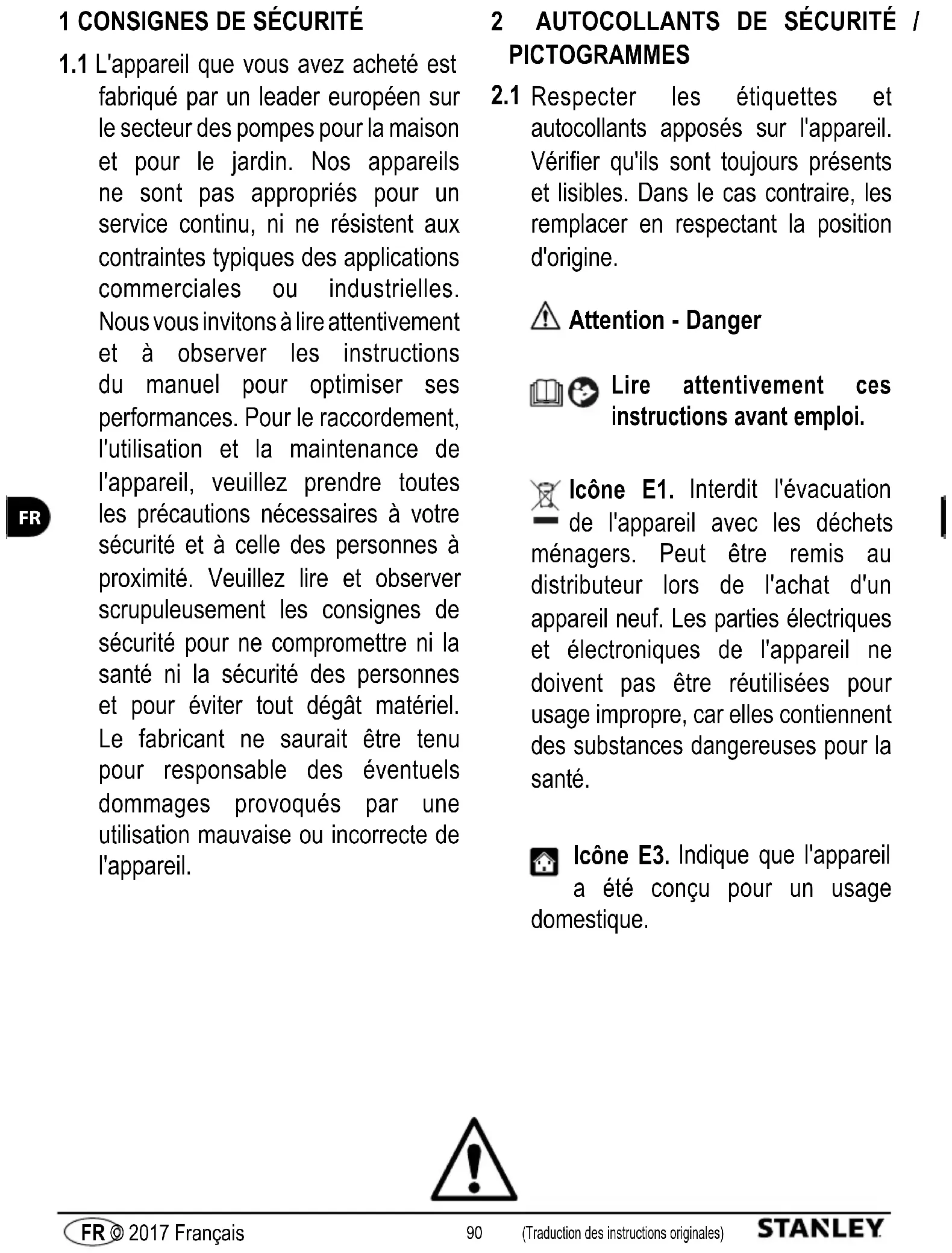

Lire attentivement ces instructions avant emploi. Conserver ces instructions pour toute consultation à venir. En cas de problèmes ou de difficultés, contacter l’assistance consommateur: www.2helpu.com Page: 90-98
1.1 L'appareil que vous avez acheté est
fabriqué par un leader européen sur le secteur des pompes pour la maison et pour le jardin. Nos appareils ne sont pas appropriés pour un service continu, ni ne résistent aux contraintes typiques des applications commerciales ou industrielles. Nous vous invitons à lire attentivement et à observer les instructions du manuel pour optimiser ses performances. Pour le raccordement, l'utilisation et la maintenance de l'appareil, veuillez prendre toutes les précautions nécessaires à votre sécurité et à celle des personnes à proximité. Veuillez lire et observer scrupuleusement les consignes de sécurité pour ne compromettre ni la santé ni la sécurité des personnes et pour éviter tout dégât matériel. Le fabricant ne saurait être tenu pour responsable des éventuels dommages provoqués par une utilisation mauvaise ou incorrecte de l'appareil.
Respecter les étiquettes et autocollants apposés sur l'appareil. Vérifier qu'ils sont toujours présents et lisibles. Dans le cas contraire, les remplacer en respectant la position d'origine. Attention - Danger Lire attentivement ces instructions avant emploi. Icône E1. Interdit l'évacuation de l'appareil avec les déchets ménagers. Peut être remis au distributeur lors de l'achat d'un appareil neuf. Les parties électriques et électroniques de l'appareil ne doivent pas être réutilisées pour usage impropre, car elles contiennent des substances dangereuses pour la santé. Icône E3. Indique que l'appareil a été conçu pour un usage domestique.91 (Traduction des instructions originales) FR © 2017 Français
Symbole CE. Indique que l'appareil observe les directives européennes en vigueur. Classe de protection électrique I. L'appareil comporte un conducteur de protection extérieur (borne de terre) (uniquement si le symbole figure sur l'appareil).92 (Traduction des instructions originales) FR © 2017 Français
3.1.1 Risque de blessures ! NE PAS permettre l'utilisation de l'appareil à des enfants ou à des personnes
porteuses de limites physiques, sensorielles ou mentales, ou manquant d'expérience et/ou des connaissances nécessaires. Ne pas laisser les enfants jouer avec l'appareil. Ne pas laisser les enfants effectuer le nettoyage ou la maintenance qui restent à la charge de l'utilisateur.
3.1.2 Risque d'explosion ou d'empoisonnement ! Ne pas utiliser l'appareil avec des produits
inammables, toxiques ou agressifs, ou avec des liquides susceptibles de compromettre son bon fonctionnement.
Risque de blessures ! Ne pas diriger le jet d'eau vers les personnes ou les animaux.
3.1.4 Risque d'électrocution ! Ne pas diriger le jet d'eau vers l'appareil, ses parties électriques ou
d'autres appareils électriques.
3.1.5 Risque de court-circuit ! Ne pas utiliser l'appareil à l'extérieur par temps de pluie. Cette consigne
ne s'applique pas aux pompes submersibles qui peuvent être utilisées aussi par temps de pluie. Cependant, il faut s'assurer que la fiche (A12) et les rallonges éventuelles de l'appareil se trouvent à l'abri des éclaboussures d'eau et des inondations.
3.1.6 Risque de blessures ! Ne pas permettre l'utilisation de l'appareil à des enfants ou à des personnes
porteuses de limites physiques, sensorielles ou mentales, ou quoi qu'il en soit non autorisées.
3.1.7 Risque d'électrocution ! Ne pas toucher la che (A12) ou la prise de courant avec les mains
3.1.8 Risque d'électrocution et de court-circuit ! Si le câble électrique (A8) est abîmé, le faire remplacer
par le fabricant, par un Centre d'assistance technique ou par une personne de qualication similaire pour éviter tout danger.
3.1.9 Risque d'explosion ! Ne pas utiliser l'appareil si le tuyau d'aspiration ou de refoulement est abîmé.
3.1.10 Risque de blessures ! Mettre l'appareil sur une surface stable. Si l'appareil est utilisé à proximité
de piscines, bassins de jardin ou autres plans d'eau extérieurs, l'installer à une distance de 2 m minimum et le protéger contre une chute dans l'eau ou une inondation. Cette consigne ne s'applique pas aux pompes submersibles qui peuvent être utilisées en immersion dans l'eau.
3.1.11 Risque de blessures ! S'assurer que l'appareil comporte la plaquette signalétique où figurent toutes
les caractéristiques techniques. Si celle-ci est manquante, contacter immédiatement le revendeur. Les appareils sans plaquette ne doivent pas être utilisés, car ils sont anonymes et potentiellement dangereux.93 (Traduction des instructions originales) FR © 2017 Français
3.1.12 Risque d'explosion ! Il est interdit d'intervenir sur les vannes de commande, les vannes de sécurité
ou tout autre dispositif de sécurité, et d'en modifier les réglages.
3.1.13 Risque lié à l'eau chaude ! En cas de pressostat défectueux ou d'une coupure de l'alimentation
en eau, l'eau présente dans le corps pompe (A4) peut surchauffer et occasionner des blessures au moment de son évacuation.
3.1.14 Risque de blessures ! Ne pas laisser fonctionner l'appareil sans surveillance s'il existe le risque
que des corps étrangers puissent le boucher.
3.1.15 Risque de court-circuit ! Ne pas tirer sur la fiche (A12), sur le câble électrique (A8) ou sur tout autre
élément de raccordement pour déplacer l'appareil. Utiliser la poignée (A4 b).
3.1.16 Risque d'explosion ! Éviter que des véhicules ne roulent sur le tuyau d'aspiration ou de
refoulement. Ne pas tirer sur le tuyau d'aspiration ou de refoulement pour déplacer l'appareil.
3.1.17 Risque de blessures ! Ne pas utiliser l'appareil si des personnes ou animaux se trouvent dans le
liquide pompé ou peuvent entrer en son contact.
3.2 AVERTISSEMENTS : À FAIRE
3.2.1 Risque de court-circuit ! Toutes les pièces conductrices doivent être protégées contre les
éclaboussures d'eau.
3.2.2 Risque d'électrocution ! Brancher l'appareil uniquement sur une alimentation électrique appropriée
et conforme aux normes en vigueur (CEI 60364-1). Lors du démarrage, l'appareil peut créer des interférences avec l'alimentation électrique. Brancher l'appareil uniquement sur une prise avec disjoncteur différentiel à courant résiduel nominal ne dépassant pas 30 mA. Utiliser uniquement les rallonges électriques conformes aux normes en vigueur, homologuées pour un usage en extérieur et avec une section au minimum identique à celle du câble d'alimentation de l'appareil. Les câbles électriques sur enrouleur doivent être complètement déroulés.
3.2.3 Danger ! L'appareil me doit jamais fonctionner à sec. Avant l'allumage, toujours remplir d'eau le
corps pompe (A4). Même un fonctionnement de courte durée sans eau peut endommager l'appareil.
3.2.4 Risque d'allumage involontaire ! Avant toute intervention sur l'appareil, débrancher la fiche (A12)
de la prise de courant.
3.2.5 Danger ! Pour garantir la sécurité de l'appareil, la température maximale du liquide pompé ne doit
pas dépasser 35 °C. La température ambiante ne doit pas être inférieure à +5 °C.
3.2.6 Danger ! L'appareil n'est pas conçu pour le transport de l'eau potable ou pour celui de l'eau destinée
à la consommation humaine. L'eau transportée par l'appareil peut être contaminée par des fuites de lubrifiant.94 (Traduction des instructions originales) FR © 2017 Français
3.2.7 Risque de blessures ! Toute opération de maintenance et/ou de réparation de l'appareil ou des
composants doit être effectuée par un personnel qualifié uniquement.
3.2.8 Risque de blessures ! Avant de détacher le tuyau flexible de l'appareil, décharger la pression
résiduelle. À cet effet, débrancher l'appareil de l'alimentation électrique et ouvrir un robinet.
3.2.9 Risque de blessures ! Avant chaque utilisation et de manière régulière, contrôler les accessoires
et vérifier que les pièces de l'appareil ne sont ni usées ni cassées.95 (Traduction des instructions originales) FR © 2017 Français
4.1 Utilisation du manuel
Ce manuel fait partie intégrante de l'appareil et doit être conservé avec soin pour pouvoir être consulté en cas de besoin. Le lire attentivement avant l'installation/l'utilisation. En cas de cession, l'ancien propriétaire doit remettre le manuel au nouveau propriétaire. S'assurer que chaque utilisateur a le manuel à sa disposition avant la mise en marche de l'appareil et qu'il peut consulter les consignes de sécurité et le mode d'emploi.
L'appareil est livré dans un emballage en carton. Son contenu est représenté sur la fig. 1.
4.2.1 Documentation fournie
D1 Manuel d'utilisation et d'entretien D2 Consignes de sécurité D3 Règles de garantie
4.3 Élimination de l'emballage
Les matériaux de l'emballage ne sont pas dangereux pour l'environnement. Cependant, ils doivent être recyclés ou éliminés conformément aux normes en vigueur dans le pays d'utilisation. 5 INFORMATIONS TECHNIQUES
5.1 Domaine d'utilisation
L'appareil a été conçu pour transporter les eaux propres depuis des puits ou depuis des citernes d'eau de pluie pour le jardinage ou pour l'alimentation en eau des installations domestiques. Les substances chimiquement agressives ou mécaniquement abrasives, présentes dans le liquide pompé, détruisent l'appareil. Grâce à sa structure compacte, cet appareil peut être utilisé dans des puits avec diamètre à partir de 110 mm, à condition que le puits ait une quantité d'eau suffisante pour refroidir l'appareil et pour éviter un fonctionnement à sec. Le débit horaire minimum doit être de 80 l/h (1,3 l/min). Cet appareil n'est pas fait pour l'arrosage en goutte à goutte, parce que le débit d'eau est trop bas et le liquide pompé ne peut donc pas garantir son refroidissement. L'appareil est conforme à la norme européenne EN 60335-2-41.
5.2 Usage non autorisé
L'utilisation est interdite aux personnes inexpérimentées ou n'ayant pas lu et compris les instructions données dans ce manuel. Il est interdit d'alimenter l'appareil avec des liquides inflammables, explosifs, toxiques ou chimiquement agressifs. Il est interdit de faire fonctionner l'appareil en atmosphère explosible ou potentiellement inflammable. Il est interdit d'apporter des modifications à l'appareil. Toute modification entraîne l'annulation de la garantie et exonère le fabricant de toute responsabilité civile et pénale. Les substances utilisées pour le sablage/grenaillage ou toute autre substance attaquant les matériaux détruisent l'appareil. Cet appareil n'est pas fait pour pomper des liquides contenant sable, boue ou argile abrasifs. Cet appareil a été conçu pour le transport d'eau pour l'alimentation des installations domestiques, mais pas pour le transport d'eau potable ! Cet appareil ne peut pas transporter les matières fécales. Cet appareil n'est pas fait pour être utilisé comme pompe pour fontaines, pompe de filtration pour bassins de jardin ou pour être utilisé en service continu (par ex. en circulation continue dans les systèmes de filtration des piscines ou pour un usage industriel). Éviter de faire fonctionner l'appareil à sec ou de transporter des liquides quand une vanne est fermée !
5.3 Pièces principales (fig. 1)
A1 Crépine d'aspiration A2 Raccord fileté de refoulement A4 Corps pompe A5 Œillet de levage A8 Câble électrique A12 Fiche 6 INSTALLATION Attention - danger ! Éteindre et débrancher l'appareil du secteur avant toute opération d'installation et de montage (fig. 3). Attention - danger ! Avant l'emploi, toujours faire un contrôle visuel pour s'assurer que l'appareil, et en particulier la fiche (A12) et le câble électrique (A8), ne sont pas abîmés. Un appareil abîmé ne doit jamais être utilisé. En cas de dommages, faire contrôler l'appareil par un centre d'assistance ou par un électricien agréé. Attention - danger ! Le cisaillement du câble électrique (A8) entraîne l'annulation de la garantie et l'installation, moyennant paiement au moment de la réparation (y compris en cas de réparation sous garantie), d'un câble électrique (A8) d'origine. Pour allonger le câble électrique (A8), utiliser uniquement une rallonge dont la section est au minimum identique à celle du câble électrique (A8) d'origine. Ne jamais tirer sur le câble électrique (A8) pour soulever l'appareil ou pour débrancher la fiche (A12).
6.1 Montage du tuyau de refoulement
Raccorder au raccord de refoulement (A2) un tuyau flexible de diamètre intérieur non inférieur à 25 mm (1“) avec raccord fileté. Il est préférable d'utiliser un tuyau de diamètre de 32 mm (1-1/4‘‘). Les diamètres plus petits font baisser significativement le débit de l'appareil. Pour le raccordement étanche, utiliser le ruban Téflon (12-15 couches) (fig. 4). Il est chaudement recommandé d'utiliser un tuyau de refoulement équipé d'un clapet anti-retour à la base pour éviter un retour de l'eau quand l'appareil est éteint. L'installation d'un raccord rapide pour le démontage du tuyau au bon endroit simplifie les opérations de nettoyage et de maintenance.
6.2 Purge de l'appareil
L'appareil est muni d'une purge qui s'enclenche automatiquement s'il est immergé à une profondeur suffisante dans le liquide. Après la mise en marche, contrôler que le tuyau de refoulement est ouvert (par ex. pas fermé par des robinets) pour évacuer l'air résiduel.
6.3 Remarques sur le lieu d'installation
L'appareil est conçu pour être immergé dans un puits de diamètre minimum de 10 cm et à une profondeur de maximum 16 m (fig. 5). Avant de mettre l'appareil en place, attacher à l'œillet (A5) une élingue pour pouvoir descendre/récupérer l'appareil de façon adéquate (fig. 6). Dans la mesure du possible, l'appareil doit rester en suspens dans le liquide pompé à une distance suffisante du fond, pour prévenir l'aspiration de substances solides de dimensions inappropriées et, par conséquent, l'obstruction de la crépine d'aspiration (A1) ou le blocage de la roue (fig. 6). L'appareil est refroidi par l'eau qu'il transporte et par l'eau dans laquelle il est plongé. S'assurer que l'appareil est totalement immergé dans le liquide pompé pour son bon refroidissement.96 (Traduction des instructions originales) FR © 2017 Français
6.4 Mesures de sécurité
Compte tenu que l'appareil n'est pas équipé d'un interrupteur ON/OFF, il est recommandé de le connecter à une prise pilotable par un interrupteur ON/OFF supplémentaire. Pendant les opérations d'installation et l'utilisation, ne pas oublier qu'une éventuelle sortie d'eau peut provoquer des dommages. Attention - danger ! Fonctionnement à sec Si l'appareil fonctionne plus de 5 minutes avec l'aspiration fermée, il est exposé à des dommages par surchauffe. Éteindre l'appareil si quelque chose bloque le débit normal. Le fonctionnement à sec détruit l'appareil. Par conséquent, ne jamais faire fonctionner l'appareil à sec pendant plus de 10 secondes. 7 RÉGLAGES
7.1 Réglages préliminaires
Une fois le tuyau de refoulement raccordé, l'appareil est prêt à l'emploi. Se rappeler que, sans une prise commutable, l'appareil démarre immédiatement dès que la fiche (A12) est branchée.
Attention - danger ! Éteindre et débrancher l'appareil du secteur avant toute opération d'installation et de montage (g. 3).
Après le raccordement de l'appareil selon les instructions du paragraphe 6 et après l'application de toutes les mesures de sécurité, la che (A12) peut être branchée.
8.2 Aspiration de l'eau
L'appareil aspire l'eau par la crépine d'aspiration (A1) située à sa base, puis il la transporte par le tuyau raccordé au raccord de refoulement (A2). Pendant le fonctionnement, contrôler que l'appareil reste en permanence immergé dans l'eau pour éviter son fonctionnement à sec. Une fois les robinets fermés, appuyer sur l'interrupteur commutable ou débrancher la che (A12) pour éteindre l'appareil.
8.3 Informations techniques
Les valeurs de débit mentionnées sont des valeurs maximales qui diminuent dès que la hauteur d'élévation est dépassée et des composants extérieurs (par ex. tuyau de refoulement, coudes, réductions, etc.) sont installés. Nous vous prions d'en tenir compte lors du choix de l'appareil. Le débit effectif pour les applications spéciques est mentionné sur la courbe de débit (g. 7). 9 MAINTENANCE Attention - danger ! Avant toute opération de maintenance et/ou dépannage, débrancher le câble électrique (A8) de la prise de courant. Il sera ensuite possible de faire toutes les opérations de maintenance et nettoyage.
Après chaque utilisation, rincer à l'eau claire l'appareil et tous ses composants extérieurs. Retirer les incrustations avec un jet d'eau. La saleté et l'argile accumulée à l'intérieur du corps pompe (A4) coincent la roue et provoquent des dysfonctionnements lors de la remise en service. Si ces opérations n'ont pas été faites, il est possible d'immerger l'appareil pendant plusieurs jours dans l'eau à une température maximale de 35 °C pour dissoudre la saleté. 10 REMISAGE L'appareil doit absolument être protégé contre le gel et, en cas de températures ambiantes de +5 °C ou inférieures, il doit être démonté et remisé dans un endroit sec et à l'abri du gel.97 (Traduction des instructions originales) FR © 2017 Français
11 DÉPANNAGE Problèmes Causes possibles Solutions L'appareil ne transporte pas l'eau parce que le moteur ne fonctionne pas
1. La tension de réseau est insuffisante.
1. S'assurer que le courant circule et que la fiche (A12) est
branchée correctement.
2. La fiche (A12) n'est pas bien branchée. 2. Brancher correctement la fiche (A12).
3. L'interrupteur magnétothermique différentiel a déclenché.
3. Réactiver l'interrupteur magnétothermique différentiel.
Si l'interrupteur déclenche encore, consulter un électricien.
4. La roue est bloquée. 4. Dégager la roue de ce qui la bloque.
5. Le moteur ou le condensateur sont endommagés. 5. Informer le revendeur.
L'appareil ne transporte pas l'eau alors que le moteur fonctionne
1. La crépine d'aspiration (A1) est bouchée. 1. Nettoyer la crépine d'aspiration (A1).
2. Le clapet anti-retour est bloqué (si présent). 2. Nettoyer ou remplacer le clapet (si présent).
3. Le corps pompe (A4) contient des bulles d'air.
3. Mettre en oblique l'appareil sous l'eau pour évacuer l'air présent
dans le corps pompe (A4). L'appareil a un débit d'eau limité
1. La crépine d'aspiration (A1) est partiellement sale. 1. Nettoyer la crépine d'aspiration (A1).
2. Le tuyau est bouché. 2. Éliminer l'obstruction.
3. Les dimensions du tuyau de refoulement sont insuffisantes. 3. Utiliser des tuyaux flexibles d'au moins ø 25 mm (1”).
4. Le point de sortie de l'eau est trop haut par rapport à l'appareil.
4. Se rappeler que la hauteur d'élévation exerce une influence
sur le débit. Fonctionnement irrégulier
1. Des corps solides bloquent la rotation de la roue. 1. Éliminer les corps étrangers.
2. La température du liquide est excessive.
2. Le liquide transporté doit avoir une température maximale de
3. La tension électrique se trouve en dehors de la plage de
3. Raccorder l'appareil à un circuit électrique conforme aux
prescriptions figurant sur l'étiquette.
4. Le moteur est défectueux. 4. Informer le revendeur.
5. Le niveau d'eau dans le puits est insuffisant et/ou l'eau ne
s'écoule pas assez rapidement.
5. Contrôler le niveau d'eau dans le puits.
Le thermostat désactive l'appareil
1. Le moteur est en surcharge à cause du frottement de corps
étrangers avec la roue.
1. Nettoyer le corps pompe (A4) à l'intérieur par le raccord de
refoulement (A2) avec un jet d'eau. Laisser refroidir le thermostat pendant 1 heure environ. Le cas échéant, faire contrôler l'appareil par le centre d'assistance.
2. La quantité d'eau dans le puits est insuffisante pour refroidir
2. Contrôler le niveau d'eau dans le puits. Utiliser les robinets
raccordés pour diminuer le débit de l'appareil. Attention, une réduction du débit d'eau supérieure à 50 % endommage l'appareil. L'eau transportée par l'appareil contient du sable
1. L'eau du puits n'est pas propre.
1. Contrôler le puits et installer dans le puits un filtre pour éliminer
2. L'appareil est trop près du fond du puits. 2. Soulever l'appareil du fond.98
GARANTIE Les garanties relatives aux appareils décrits dans ce manuel impliquent le respect de toutes les instructions y gurant, et notamment celles concernant l'utilisation, l'installation et le fonctionnement. Conformément aux lois en vigueur, les vices de matériau ou de fabrication relatifs au produit décrit sont couverts par une garantie de 24 mois (12 mois en cas de vente à un professionnel) à compter de la date d'achat. La preuve d'achat (facture originale) est nécessaire pour activer la garantie. La garantie ne couvre pas les frais de démontage/montage de l'appareil défectueux à son lieu d'installation, les frais de déplacement du personnel chargé de la réparation vers et depuis le lieu d'installation, les frais de transport. Les défauts suivants ne sont pas couverts par la garantie ni ne sauraient être imputables à la responsabilité du fabricant : mauvaise installation ou mise en marche incorrecte, conditions d'utilisation inappropriées, manque de maintenance, utilisation commerciale ou tentatives de réparation inappropriées, usure normale. Les frais en découlant, et notamment les coûts liés aux contrôles et au transport, sont à la charge de l'expéditeur et/ou de l'exploitant de l'appareil. Cette règle s'applique en particulier quand, après une demande d'intervention sous garantie, l'appareil contrôlé s'avère fonctionner parfaitement et ne comporter aucun défaut, ou le problème n'est pas provoqué par des vices de matériau ou de fabrication. Avant son retour, chaque produit est soumis à un contrôle technique sévère. Les réparations sous garantie doivent être effectuées uniquement par notre centre d'assistance ou par un atelier agréé. Toute tentative de réparation par le client ou par des tiers non autorisés, pendant la période de validité de la garantie, entraîne la perte du droit de garantie. Le cisaillement de la che et/ou le raccourcissement du câble secteur entraînent l'annulation de la garantie. Les interventions sous garantie ne prolongent pas la durée de la garantie, ni ne motivent une nouvelle période de garantie pour les parties remplacées ou réparées. Sont exclus tous les autres droits, et notamment ceux relatifs à une remise, à un remplacement ou à une indemnisation des dommages directs et indirects. En cas de panne, veuillez vous rendre, avec la preuve d'achat, chez le revendeur où vous avez acheté le produit. Données techniques Unité SXUP1000XWE Tension V/Hz 230 V ~ 50 Hz Puissance W
Hauteur d'élévation max (H max ) m
Débit max (Q max ) l/h
Température eau max (T max ) °C
Profondeur d'immersion max. m
Hauteur d'eau résiduelle mm
Granulométrie max Ø mm
Isolation du moteur - Classe B Protection du moteur - IPX8 Poids net kg
Diamètre des raccords mm 31.75 Longueur de câble m
