| Produkttype | Senkbar pumpe for klart vann |
| Merke | Stanley |
| Modell | STNP1000SS |
| Spenning | 230 V ~ 50 Hz |
| Nominell effekt | 1000 W |
| Maksimal løftehøyde | 55 m |
| Maksimal strømningshastighet | 5200 l/h |
| Maksimal væsketemperatur | 35 °C |
| Maksimal neddykkingsdybde | 16 m |
| Restvannhøyde | 70 mm |
| Maksimal partikkelstørrelse | 0 mm (kun klart vann) |
| Tilkoplingsdiameter | 31,75 mm (1 1/4") |
| Strømkabellengde | 20 m |
| Netto vekt | 11,5 kg |
| Totalvekt (pakket) | 12,3 kg |
| Beskyttelsesklasse | IPX8 |
| Isolasjonsklasse | B |
| Motortype | Senkbar, vannkjølt |
| Forventet bruk | Klart vann, hagebruk, forsyning av husholdningsinstallasjoner |
| Forbudt bruk | Drikkevann, avløpsvann, brennbare væsker, kontinuerlig bruk, pumping av sand |
| Sikkerhetsanordning | Termisk beskyttelse, tørrkjøring begrenset til 10 s |
| Medfølgende dokumentasjon | Bruksanvisning, sikkerhetsinstruksjoner, garantivilkår |
| Garanti | 24 måneder (12 måneder for profesjonell bruk) |
Ofte stilte spørsmål - STNP1000SS STANLEY
Brukerspørsmål om STNP1000SS STANLEY
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Pumpe i PDF-format gratis! Finn veiledningen din STNP1000SS - STANLEY og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. STNP1000SS av merket STANLEY.
BRUKSANVISNING STNP1000SS STANLEY
D1 Brugs- og vedligeholdelsesanvisning
D2 Sikkerhedsregler
D3 Garanti
Det er forbudt at benytte apparatet i omgivelser med brand- og eksplosionsfare.
A5 Snørehul til wire
A8 Ledning
A12 Stik
6 INSTALLATION
Advarsel – fare!
Apparatet skal være koblet fra strømmen i forbindelse med installation og montering (fig. 3).
Advarsel – fare!
Apparatet skal være koblet fra strømmen i forbindelse med installation og montering (fig. 3).
8.1 Brug
Kobl ledningen (A8) fra stikkontakten inden enhver form for vedligeholdelse og/eller fejlfinding. Herefter er det muligt at udføre alle former for vedligeholdelse og rengøring.
9.1 Rengøring
1.1 Dette apparatet er produsert av en ledende europeisk produsent av husholdningspumper og hagepumper. Våre apparat er ikke egnet for typiske belastninger fra kommersiell eller industriell bruk, og til uavbrutt funksjon. En optimal bruk av apparatet forutsetter kjennskap og overhold av bruksanvisningens instruksjoner. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av apparatet for å beskytte egen og andres sikkerhet. Les nøye og følg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare eller forårsake økonomiske skader. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil eller skjødesløs bruk.
2SIKKERHETSKLISTREMERKER/ INFORMASJONSKLISTREMERKER
2.1 Følg informasjonen på etikettene festet til apparatet. Kontroller at de alltid finnes og er lesbare. I motsatt tilfelle må det festes nye på samme plass.
⚠️ Advarsel – fare
Les disse instruksjonene nøye før bruk.
Ikon E1. Apparatet må ikke kastes sammen med vanlig husholdningsavfall, men kan leveres inn til forhandleren ved kjøp av et nytt apparat. De elektriske og elektroniske delene i apparatet må ikke brukes om igjen til utilbørlig formål, fordi de kan være helseskadelige.
Apparatet er i isolasjonsklasse I.
Det betyr at det har en jordleder (kun hvis symbolet finnes på apparatet).
NO

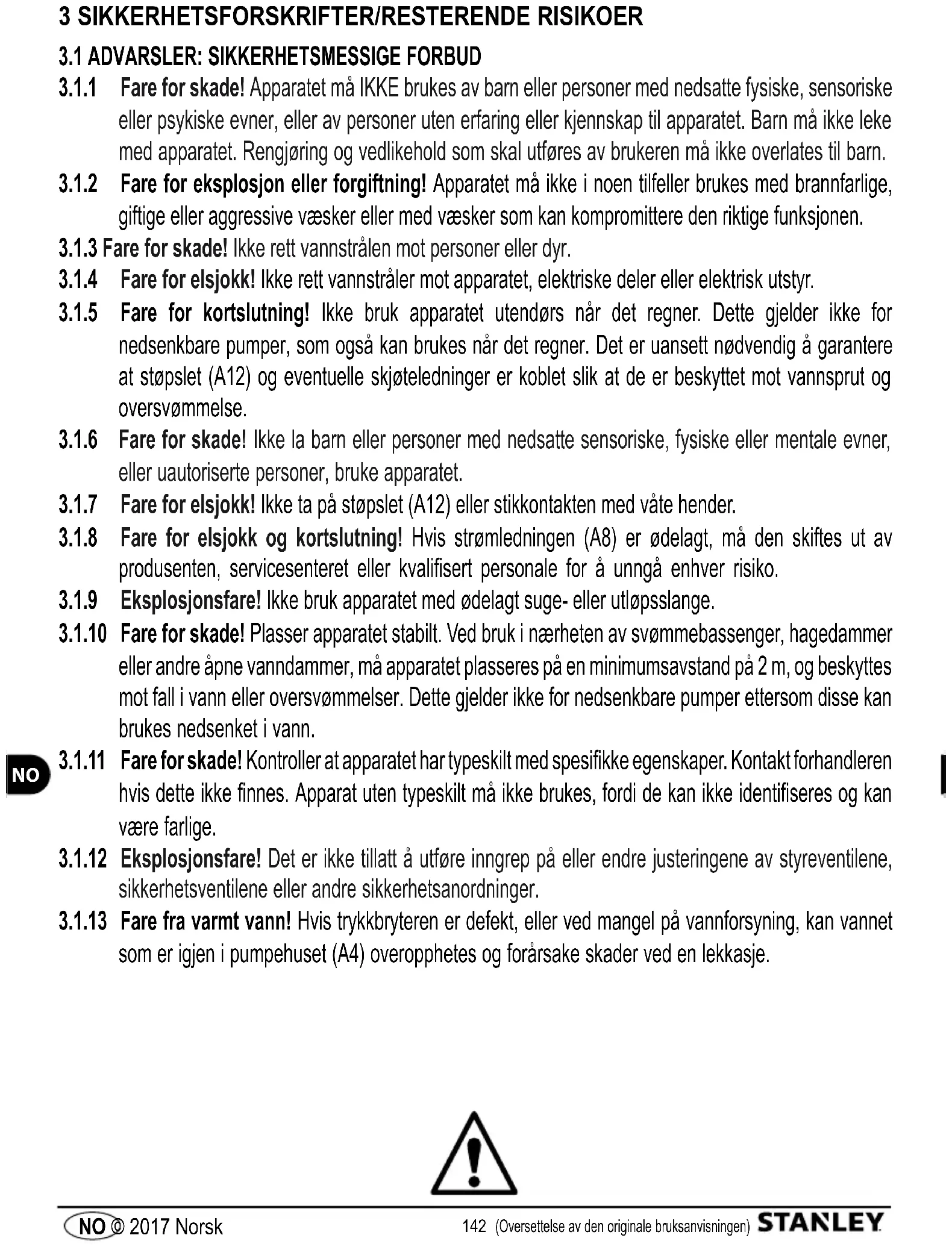

3 SIKKERHETSFORSKRIFTER/RESTERENDE RISIKOER
3.1 ADVARSLER: SIKKERHETSMESSIGE FORBUD
3.1.1 Fare for skade! Apparatet må IKKE brukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller av personer uten erfaring eller kjennskap til apparatet. Barn må ikke leke med apparatet. Rengjøring og vedlikehold som skal utføres av brukeren må ikke overlates til barn.
3.1.2 Fare for eksplosjon eller forgiftning! Apparatet må ikke i noen tilfeller brukes med brannfarlige, giftige eller aggressive væsker eller med væsker som kan kompromittere den riktige funksjonen.
3.1.3 Fare for skade! Ikke rett vannstrålen mot personer eller dyr.
3.1.4 Fare for elsjokk! Ikke rett vannstråler mot apparatet, elektriske deler eller elektrisk utstyr.
3.1.5 Fare for kortslutning! Ikke bruk apparatet utendørs når det regner. Dette gjelder ikke for nedsenkbare pumper, som også kan brukes når det regner. Det er uansett nødvendig å garantere at støpslet (A12) og eventuelle skjøteledninger er koblet slik at de er beskyttet mot vannsprut og oversvømmelse.
3.1.6 Fare for skade! Ikke la barn eller personer med nedsatte sensoriske, fysiske eller mentale evner, eller uautoriserte personer, bruke apparatet.
3.1.7 Fare for elsjokk! Ikke ta på støpslet (A12) eller stikkontakten med våte hender.
3.1.8 Fare for elsjokk og kortslutning! Hvis strømledningen (A8) er ødelagt, må den skiftes ut av produsenten, servicesenteret eller kvalifisert personale for å unngå enhver risiko.
3.1.9 Eksplosjonsfare! Ikke bruk apparatet med ødelagt suge- eller utløpsslange.
3.1.10 Fare for skade! Plasser apparatet stabilt. Ved bruk i nærheten av svømmebassenger, hagedammer eller andre åpne vanndammer, må apparatet plasseres på en minimumsavstand på 2 m, og beskyttes mot fall i vann eller oversvømmelser. Dette gjelder ikke for nedsenkbare pumper ettersom disse kan brukes nedsenket i vann.
3.1.11 Fare for skade! Kontroller at apparatet har typeskilt med spesifikke egenskaper. Kontakt forhandleren hvis dette ikke finnes. Apparat uten typeskilt må ikke brukes, fordi de kan ikke identifiseres og kan være farlige.
3.1.12 Eksplosjonsfare! Det er ikke tillatt å utføre inngrep på eller endre justeringene av styreventilene, sikkerhetsventilene eller andre sikkerhetsanordninger.
3.1.13 Fare fra varmt vann! Hvis trykkbryteren er defekt, eller ved mangel på vannforsyning, kan vannet som er igjen i pumpehuset (A4) overopphetes og forårsake skader ved en lekkasje.
3.1.14 Fare for skade! Ikke bruk apparatet uten tilsyn hvis det er fare for at fremmedlegemer kan tilstoppe apparatet.
3.1.15 Fare for kortslutning! Ikke dra i støpslet (A12), strømledningen (A8) eller andre koblingselementer for å flytte apparatet, men bruk håndtaket (A4 b).
3.1.16 Eksplosjonsfare! Unngå at kjøretøy kjører over suge- eller utløpsslangen. Ikke dra eller flytt apparatet med suge- eller utløpsslangen.
3.1.17 Fare for skade! Ikke bruk apparatet når personer eller dyr står i væsken som pumpes, eller kan komme i kontakt med denne.
3.2 ADVARSLER: SIKKERHETSMESSIGE PÅBUD
3.2.1 Fare for kortslutning! Alle strømførende deler må beskyttes mot vannsprut.
3.2.2 Fare for elsjokk! Koble kun apparatet til en egnet strømkilde i samsvar med gjeldende standarder (IEC 60364-1). Under oppstart kan apparatet generere nettforstyrrelser. Koble kun apparatet til en stikkontakt med jordfeilbryter med en nominell reststrøm på maks 30 mA. Bruk kun skjøteledninger i samsvar med gjeldende forskrifter, godkjente for utendørsbruk og med samme tverrsnitt som apparatets strømledning. Strømledninger i slangetromler må rulles helt ut.
3.2.3 Fare! Unngå tørrkjøring av apparatet. Før apparatet startes må alltid pumpehuset (A4) fylles med vann. Selv en kort periode med funksjon uten vann kan forårsake skader.
3.2.4 Fare for utilsiktet start! Før vedlikeholdsinngrep på apparatet må støpslet (A12) trekkes ut av stikkontakten.
3.2.5 Fare! For å garantere apparatets sikkerhet må væsken som pumpes ha en maks temperatur på 35 °C. Omgivelsestemperaturen må ikke synke under +5 °C.
3.2.6 Fare! Apparatet er ikke egnet for transport av drikkevann eller forbruksvann. Vannet transportert av apparatet kan være kontaminert av smøremiddellekkasjer.
3.2.7 Fare for skade! Vedlikeholdet og/eller reparasjonen av apparatet eller delene må kun utføres av kvalifisert personale.
3.2.8 Fare for skade! Tøm ut resttrykket før slangen kobles fra apparatet. Gjør dette ved å koble apparatet fra strømforsyningen og åpne en funksjon.
3.2.9 Fare for skade! Tilbehøret og apparatets deler må kontrolleres før bruk og jevnlig for ødeleggelser og/eller slitasje.
4 GENERELL INFORMASJON
4.1 Hvordan bruke bruksanvisningen
Bruksanvisningen er en viktig del av apparatet. Ta vare på den for senere bruk. Les bruksanvisningen grundig før installasjon og bruk. Hvis du selger apparatet, må bruksanvisningen overlates til den nye eieren. Forsikre deg om at hver bruker er i besittelse av bruksanvisningen og kan lese informasjon om sikkerhet og bruk før apparatet startes.
4.2 Levering
Apparatet leveres i en pappeske.
Se fig. 1 for leveringens sammensetning.
4.2.1 Informasjonsmateriale som følger med
D1 Bruks- og vedlikeholdsanvisning
D2 Sikkerhetsregler
D3 Garantiregler
4.3 Kassering av emballasjen
Emballasjen er fremstillet i miljøvennlige materialer. Uansett må den resirkuleres eller avhendes i samsvar med gjeldende regelverk.
5 TEKNISK INFORMASJON
5.1 Tiltenkt bruk
Apparatet er tiltenkt transport av rent vann fra brønner eller regnvannssisterner for hagearbeid eller private vannforsyningssystemer. Kjemisk eller mekanisk aggressive stoffer i væsken som pumpes ødelegger apparatet.
Takket være apparatets kompakte struktur kan det brukes i brønner med en diameter f.o.m. 110 mm på betingelse av at det er nok vann i brønnen til å avkjøle apparatet og unngå tørrkjøring.
Min. strømning pr. time må være 80 L/t (1,3 L/min). Apparatene er ikke egnet for dryppvanning, fordi vannstrømningen er for lav og væsken som pumpes kan derfor ikke garantere nedkjølingen av apparatet.
Apparatet er i samsvar med europeisk standard EN 60335-2-41.
5.2 Ikke tiltenkt bruk
Personer uten erfaring eller personer som ikke har lest og forstått instruksjonene i bruksanvisningen må ikke bruke apparatet.
Det er forbudt å bruke apparatet med brannfarlige, eksplosive, giftige eller kjemisk aggressive væsker.
Det er forbudt å bruke apparatet i brannfarlige eller eksplosjonsfarlige omgivelser.
Det er forbudt å utføre endringer på apparatet. Utføringer av endringer fører til bortfall av garantien og hever produsenten fra sivil- og strafferettslig ansvar.
Slipestoffer eller andre stoffer som angriper materialene ødelegger apparatet. Apparatene er ikke egnet for bruk i væsker som inneholder slipende sand, leire eller slam. Apparatene er egnet for transport av sanitetsvann, men ikke for transport av drikkevann!
Apparatene er ikke egnet for å brukes som pumper for fontener, filtreringspumper for hagedammer eller i uavbrutt funksjon (f.eks. uavbrutt resirkulering i filteranlegg i svømmebasseng eller industribruk).
Unngå tørrkjøring av apparatet eller transport av væsker dersom en ventil er lukket!
5.3 Hoveddeler (fig. 1)
A1 Sugerist
A2 Gjenget utløpskobling
A4 Pumpehus
A5 Malje for tau
A8 Strømledning
A12 Støpsel
6 INSTALLASJON
Advarsel – fare!
Apparatet må være koblet fra strømmen ved installasjon og montering (fig. 3).
Advarsel – fare!
Før bruk må det alltid gjøres en synlig kontroll av apparatet, spesielt støpslet (A12) og strømledningen (A8), for å se om de er skadet. Et apparat som er skadet må ikke brukes, men kontrolleres av servicesenteret eller en kvalifisert elektriker.
Advarsel – fare!
Hvis strømledningen (A8) kuttes, fører det til bortfall av garantien, og installasjon av en ny original strømledning (A8) i løpet av reparasjonen (også for reparasjoner som dekkes av garantien) må dekkes av kunden. Hvis strømledningen (A8) må forlenges, må det kun brukes en skjøteledning med minst samme tverrsnitt som den originale strømledningen (A8). Aldri bruk strømledningen (A8) for å løfte apparatet eller trekke støpslet (A12) ut av stikkontakten.
6.1 Montering av utløpsslangen
Koble en slange med en diameter på min. 25 mm (1") med gjengekobling til utløpskoblingen (A2). Det bør brukes en slange med en diameter på 32 mm (1-1/4"). Slanger med mindre diameter reduserer apparatets kapasitet betydelig. Bruk teflontape (12–15 lag) for en tett tilkobling (fig. 4).
Det anbefales på det sterkeste å bruke en utløpsslange med tilbakeslagsventil i bunnen for å unngå retur av vannet når apparatet slås av.
For å forenkle rengjøring og vedlikehold kan det installeres en hurtiglukking i et egnet punkt for å avgrense slangen.
6.2 Lufting av apparatet
Pass på at utløpsslangen er åpen (ikke stengt av f.eks. kraner) når apparatet startes slik at overflødig luft slippes ut.
6.3 Merknader til installasjonsstedet
Apparatet er utviklet for å senkes ned i en brønn med en min. diameter på 10 cm og en maks dybde på 16 m (fig. 5).
Før apparatet plasseres er det nødvendig å feste et tau i maljen (A5), slik at det er mulig å senke/heise apparatet etter behov (fig. 6).
Apparatet bør helst henge i væsken som pumpes på god avstand fra bunnen for å unngå innsuging av faste stoffer av uegnet størrelse med påfølgende mulig tilstopping av sugeristen (A1) eller blokkering av pumpehjulet (fig. 6).
Apparatet avkjøles av vannet det transporterer og vannet det er nedsenket i. Pass på at apparatet er senket helt ned i væsken som pumpes for å garantere avkjølingen.
6.4 Sikkerhetstiltak
Ettersom apparatet ikke har en strømbryter anbefaler vi å koble den til en stikkontakt med strømbryter.
Husk at under installasjon og bruk kan eventuelle vannlekkasjer forårsake skader.
Advarsel – fare! Tørrkjøring
Hvis apparatet fungerer i mer enn 5 minutter med lukket vannuttak, kan det skades som fölge av overoppheting. Slå av apparatet när den normale vannstrømningen er hindret.
Tørrkjøring ødelegger apparatet. Unngå tørrkjøring av apparatet i mer enn 10 sekunder.
7 JUSTERINGER
7.1 Forhåndsjusteringer
Når utløpsslangen er koblet til apparatet, er apparatet klar til bruk. Hvis det ikke brukes en stikkontakt med strømbryter, starter apparatet med en gang støpslet (A12) settes inn.
8 START
Advarsel – fare!
Apparatet må være koblet fra strømmen ved installasjon og montering (fig. 3).
8.1 Start
Etter at apparatet er tilkoblet som beskrevet i avsnitt 6, og alle sikkerhetsinstruksjoner er tatt i betraktning, kan støpslet (A12) settes inn.
8.2 Innsuging av vann
Apparatet suger inn vannet fra sugeristen (A1) på bunnen av apparatet, og vannet transporteres til utløpskoblingen (A2) med den tilkoblede slangen.
Pass på at apparatet hele tiden er senket ned i vann mens det er i funksjon for å unngå tørrkjøring. Når funksjonene er stengt, må apparatet slås av med strømbryteren eller ved å trekke ut støpslet (A12).
8.3 Teknisk informasjon
Apparatets kapasitetsverdier er angitt som maksimumsverdier som reduseres dersom løftehøyden overstiges og med bruk av eksterne deler (f.eks. utløpsslange, vinkelstykker, reduksjonskoblinger, osv.). Vær oppmerksom på dette ved valg av apparatet. Den effektive kapasiteten for de spesifikke tilfellene er angitt i kapasitetsdiagrammet (fig. 7).
9 VEDLIKEHOLD
Advarsel – fare!
Før vedlikehold og/eller under feilsøking må strømledningen (A8) trekkes ut av stikkontakten. Dernest kan alt vedlikehold og rengjøring utføres.
9.1 Rengjøring
Etter hver bruk må apparatet og alle de eksterne delene skylles med rent vann. Fjern avsetninger med en vannstråle. Urenheter og slam i pumpehuset (A4) fører til at pumpehjulet henger seg opp med påfølgende driftsfeil ved gjenoppstart.
Hvis man glemmer å utføre disse oppgavene, kan apparatet legges i vann med en maks temperatur på 35 °C, i flere dager for å løsne opp urenheten.
10 OPPBEVARING
Det er helt nødvendig å beskytte apparatene mot frost. Ved en temperatur på +5 °C eller lavere, må apparatene demonteres og lagres på et tørt sted beskyttet mot frost.
11 FEILS∅KING
| Feil Mulig årsak Løsning | ||
| Apparatet transporterer ikke vann, fordi motoren fungerer ikke. | 1. Utilstrekkelig nettspenning. | 1. Kontroller om det finnes nettspenning og om støpslet (A12) er satt skikkelig inn. |
| 2. Støpslet (A12) er satt feil inn. 2. Sett støpslet (A12) skikkelig inn. | ||
| 3. Jordfeilbryteren er utløst. | 3. Aktiver jordfeilbryteren.Kontakt en elektriker hvis bryteren utløses igjen. | |
| 4. Pumpehjulet er blokkert. 4. Frigjør pumpehjulet for mulige hindringer. | ||
| 5. Skader på motoren eller kondensatoren. 5. Kontakt forhandleren. | ||
| Apparatet transporterer ikke vann selv om motoren fungerer. | 1. Sugeristen (A1) er tilstoppet. 1. Rengjør sugeristen (A1). | |
| 2. Tilbakeslagsventilen er blokkert (hvis finnes). 2. Rengjør eller skift ut ventilen (hvis finnes). | ||
| 3. Luftbobler i pumpehuset (A4). | 3. Hold apparatet på skrå, slik at luften kan slippe ut av pumpehuset (A4). | |
| Apparatet pumper kun en begrenset mengde vann. | 1. Sugeristen (A1) er delvis skitten. 1. Rengjør sugeristen (A1). | |
| 2. Slangen er tilstoppet. 2. Fjern hindringen. | ||
| 3. Utløpsslangen er for liten. 3. Bruk slanger med en diameter på min. 25 mm (1"). | ||
| 4. Vannuttakspunktet er for høyt i forhold til apparatet. 4. Husk at løftehøyden går på bekostning av kapasiteten. | ||
| Ujevn funksjon. | 1. Faste legemer blokkerer pumpehjulets frie rotasjon. 1. Fjern fremmedlegemene. | |
| 2. For høy væsketemperatur. 2. Maks temperatur for væsken som transporteres er 35 °C. | ||
| 3. Elektrisk spenning utenfor toleranse. | 3. Koble apparatet til et elektrisk system som oppfyller de angitte kravene på etiketten. | |
| 4. Defekt motor. | 4. Kontakt forhandleren. | |
| 5. Vannivået i brønnen er for lavt og/eller vannet renner ikke raskt nok. | 5. Kontroller vannivået i brønnen. | |
| Termostaten kobler ut apparatet. | 1. Motoren er overbelastet pga. fremmedlegemer som gnir mot pumpehjulet. | 1. Rengjør pumpehuset (A4) innvendig med en vannstråle gjennom utløpskoblingen (A2). La termostaten kjøles ned i ca. 1 time, og få apparatet eventuelt kontrollert av servicesenteret. |
| 2. For lite vann i brønnen til å nedkjøle apparatet. | 2. Kontroller vannivået i brønnen. Reduser apparatets kapasitet med de tilkoblede funksjonene. Husk at en reduksjon av vannstrømningen på over 50 % skader apparatet. | |
| Apparatet transporterer vann med sand. | 1. Vannet i brønnen er ikke rent. | 1. Kontroller brønnen, og legg inn et sandfilter. |
| 2. Apparatet er for nært bunnen av brønnen. | 2. Løft apparatet opp fra bunnen av brønnen. | |
GARANTI
Garantien til apparatene beskrevet i denne bruksanvisningen forutsetter overhold og etterfølgelse av alle anvisningene, spesielt med hensyn til bruk, installasjon og drift.
Produktet som beskrives har en 24 måneders garanti (12 måneder ved profesjonell bruk) fra kjøpedato mot material- eller produksjonsfeil i samsvar med gjeldende regelverk. Garantikrav godkjennes kun ved fremlegging av original kvittering.
Garantien dekker ikke utgifter til demontering og montering av apparatet på bruksstedet, reisekostnader til og fra bruksstedet for reparasjonspersonalet samt transportutgifter.
Klager hvis årsaker skyldes installasjons- eller aktiveringsfeil, uegnede bruksforhold, utilstrekkelig vedlikehold, kommersiell bruk eller forsøk på uautoriserte reparasjoner samt normal slitasje, dekkes ikke av garanti og produsentansvar.
Påfølgende kostnader, spesielt i forbindelse med kontroll og transport, må dekkes av apparatets bruker og/eller eier. Dette gjelder spesielt ved garantikrav når det fremgår av kontrollen at apparatet fungerer utmerket og problemfritt, eller at problemet ikke skyldes material- eller produksjonsfeil.
Før tilbakelevering av produktet undergår det en streng teknisk kontroll. Reparasjoner i garantiperioden må kun utføres av vårt servicesenter eller ved et godkjent og autorisert verksted. Forsøk på reparasjon av kunden eller uautoriserte tredjepersoner i løpet av garantiperioden, fører til bortfall av garantien.
Inngrep utført av oss i garantiperioden forlenger ikke garantiens varighet, og er heller ikke grunnlag for en ny garantiperiode for de delene som har blitt skiftet ut eller reparert. Alle andre rettigheter er utelukket, spesielt med hensyn til rabatt, endring eller skadeserstatning samt ulike typer skader.
Ved feil, kontakt forhandleren hvor produktet er kjøpt, og fremvis kvittering.
| Tekniske data Måleenhet SXUP1000XWE | ||
| Spenning V/Hz | 230 V ~ 50 Hz | |
| Effekt W | 1000 | |
| Maks løftehøyde (H _max ) | m | 55 |
| Maks kapasitet (Q _max ) L/T | 5200 | |
| Maks vanntemperatur (T _max ) | °C | 35 |
| Maks nedsenkingsdybde m | 16 | |
| Restvannivå mm | 70 | |
| Maks partikkelstørrelse ∅ mm | 0 | |
| Beskyttelsesklasse | - | |
| Motorisolering - | Klasse B | |
| Motorbeskyttelse -IPX8 | ||
| Nettovekt | kg | 11.50 |
| Bruttovekt | kg | 12.3 |
| Diameter koblinger | mm | 31.75 |
| Lengde ledning | m | 20 |
Med forbehold om tekniske endringer!
