| Ürün Tipi | Temiz su dalgıç pompası |
| Marka | Stanley |
| Model | STNP1000SS |
| Besleme gerilimi | 230 V ~ 50 Hz |
| Nominal güç | 1000 W |
| Maksimum basma yüksekliği | 55 m |
| Maksimum debi | 5200 l/h |
| Maksimum sıvı sıcaklığı | 35 °C |
| Maksimum daldırma derinliği | 16 m |
| Kalan su yüksekliği | 70 mm |
| Maksimum partikül boyutu | 0 mm (yalnızca temiz su) |
| Bağlantı çapı | 31,75 mm (1 1/4") |
| Besleme kablosu uzunluğu | 20 m |
| Net ağırlık | 11,5 kg |
| Toplam ağırlık (ambalajlı) | 12,3 kg |
| Koruma sınıfı | IPX8 |
| İzolasyon sınıfı | B |
| Motor tipi | Dalgıç, su soğutmalı |
| Kullanım amacı | Temiz su, bahçe sulama, ev tesisatı besleme |
| Yasak kullanımlar | İçme suyu, atık su, yanıcı sıvılar, sürekli kullanım, kum pompalama |
| Güvenlik cihazı | Termal koruma, kuru çalışma süresi 10 s ile sınırlı |
| Sağlanan dokümantasyon | Kullanım kılavuzu, güvenlik talimatları, garanti kuralları |
| Garanti | 24 ay (profesyonel kullanımda 12 ay) |
Sık sorulan sorular - STNP1000SS STANLEY
Kullanıcıların soruları hakkında STNP1000SS STANLEY
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Pompa PDF formatında ücretsiz! Kılavuzunuzu bulun STNP1000SS - STANLEY ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. STNP1000SS markasının STANLEY.
KULLANIM KILAVUZU STNP1000SS STANLEY

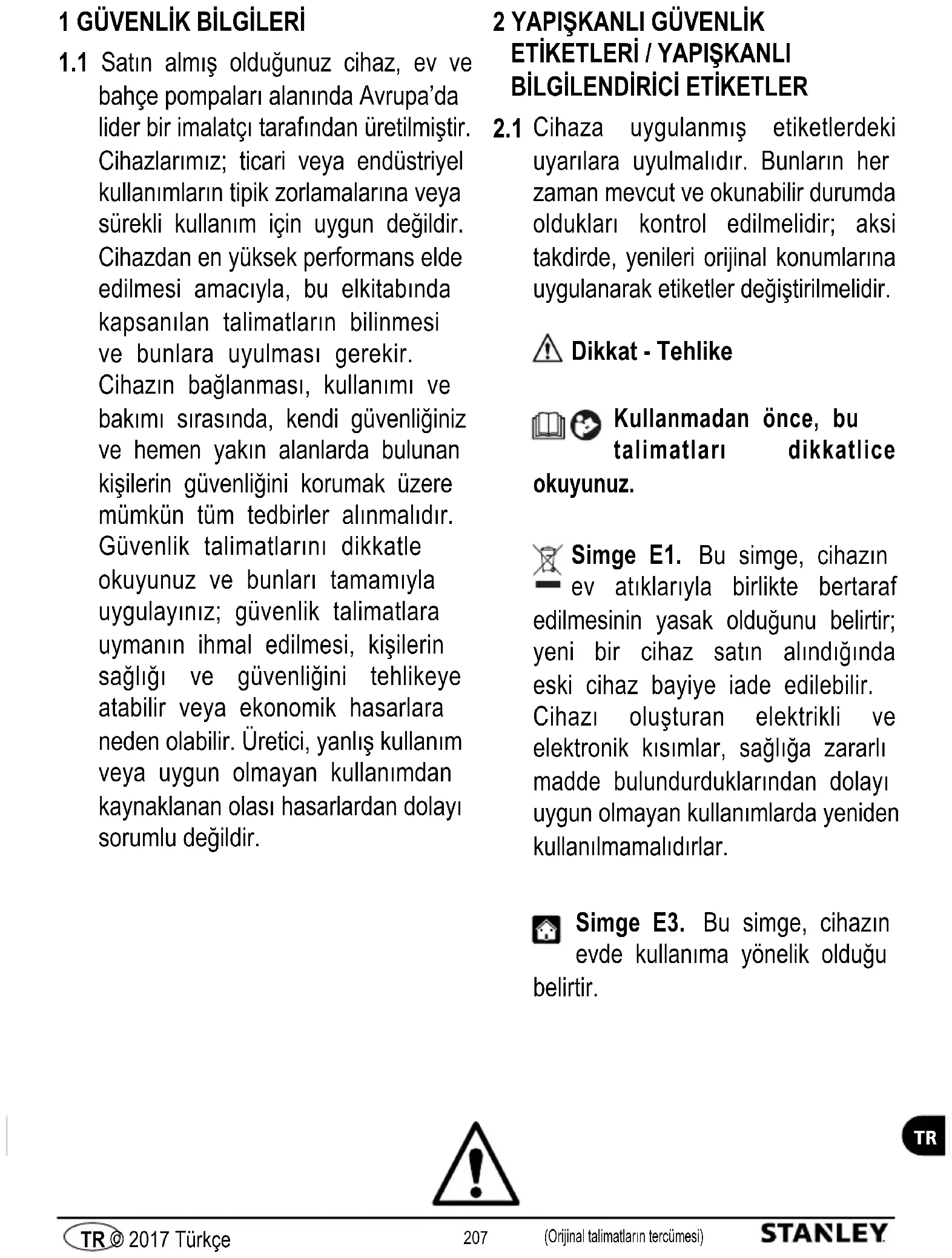

1 GÜVENLİK BİLGİLERİ
1.1 Satın almış olduğunu cihaz, ev ve bahçe pompaları alanında Avrupa'da lider bir imalatçı tarafından üretilmiştir. Cihazlarımız; ticari veya endüstriyel kullanımların tipik zorlamalarına veya sürekli kullanım için uygun değildir. Cihazdan en yüksek performans elde edilmesi amacıyla, bu elkitabında kapsanılan talimatların bilinmesi ve bunlara uyulması gerekir. Cihazın bağlanması, kullanımı ve bakımı sırasında, kendi güvenliğiniz ve hemen yakın alanlarda bulunan kişilerin güvenliğini korumak üzere mümkün tüm tedbirler alınmalıdır. Güvenlik talimatlarını dikkatle okuyunuz ve bunları tamamıyla uygulayınız; güvenlik talimatlara uymanın ihmal edilmesi, kişilerin sağlığı ve güvenliğini tehlikeye atabilir veya ekonomik hasarlara neden olabilir. Üretici, yanlış kullanım veya uygun olmayan kullanımdan kaynaklanan olası hasarlardan dolayı sorumlu değildir.
2 YAPIŞKANLI GÜVENLİK ETİKETLERİ / YAPIŞKANLI BİLGİLENDİRİCİ ETİKETLER
2.1 Cihaza uygulanmış etiketlerdeki uyarılara uyulmalıdır. Bunların her zaman mevcut ve okunabilir durumda oldukları kontrol edilmelidir; aksi takdirde, yenileri orijinal konumlarına uygulanarak etiketler değiştirilmelidir.
Dikkat - Tehlike
Kullanmadan önce, bu talimatları dikkatlice okuyunuz.
Simge E1. Bu simge, cihazın ev atıklarıyla birlikte bertaraf mesinin yasak olduğunu belirtir; i bir cihaz satın alındığında i cihaz bayiye iade edilebilir. azı oluşturan elektrikli ve ktronik kısımlar, sağlığa zararlı dde bulundurduklarından dolayı un olmayan kullanımlarda yeniden anılmamalıdırlar.
Simge E3. Bu simge, cihazın evde kullanıma yönelik olduğu tir.
TR
CE CE İşareti. Bu işaret, cihazın yürürlükteki AB direktiflerine uygun olduğunu belirtir.
Bu ürün yalıtım sınıfı I çerçevesinde konumlanır.
Bu, ürünün koruyucu bir topraklama iletkeniyle (sadece işaret cihaz üzerinde görülüyor ise) donatılmış olduğu anlamına gelir.
TR
3 GÜVENLİK KURALLARI / ARTIK RİSKLER
3.1 UYARILAR: YAPILMAMASI GEREKENLER
3.1.1 Yaralanma tehlikesi! Cihaz; çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri tam gelişmemiş kişiler veya cihazı hiç kullanmamış veya cihaz hakkında gerekli bilgiye sahip olmayan kişiler tarafından KULLANILAMAZ. Çocuklar cihaz ile oynamamalıdır. Kullanıcı tarafından yapılması gereken temizleme ve bakım işlemleri, çocuklar tarafından yapılmamalıdır.
3.1.2 Patlama veya zehirlenme tehlikesi! Cihazı kesinlikle; alevlenebilir, zehirli veya agresif sıvılarla veya cihazın uygun şekilde çalışmasını tehlikeye atabilecek sıvılarla kullanmayınız.
3.1.3 Yaralanma tehlikesi! Su jetini insanlara veya hayvanlara doğru yönlendirmeyiniz.
3.1.4 Elektrik çarpma tehlikesi! Su jetlerini; cihaza, elektrikli parçalarına veya diğer elektrikli cihazlara doğru yönlendirmeyiniz.
3.1.5 Kısa devre tehlikesi! Cihazı, yağmur halinde dışarıda kullanmayınız. Bu şart, yağmur halinde de kullanabilir olan dalgıç pompalar için geçerli değildir; ancak, fiş (A12) ve cihazın olası uzatma kablolarının su sıçramalarından ve su basmasından korunarak bağlanmış olmaları gerekir.
3.1.6 Yaralanma tehlikesi! Cihazın; çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı kişiler veya her halükarda yetkilendirilmemiş kişiler tarafından kullanılmasına izin verilmemelidir.
3.1.7 Elektrik çarpma tehlikesi! Islak ellerle fiş (A12) veya prize dokunmayınız.
3.1.8 Elektrik çarpma ve kısa devre tehlikesi! Elektrik kablosu (A8) hasar görmüş ise, bu kablonun her türlü riskin önlenmesi için imalatçı veya imalatçının teknik servisi tarafından veya her halükarda benzer nitelikte ehliyetli bir kişi tarafından değiştirilmesi gerekir.
3.1.9 İnfilak tehlikesi! Emme ve basma hortumu hasar görmüş ise, cihaz kullanılmamalıdır.
3.1.10 Yaralanma tehlikesi! Cihazı sabit ve sağlam bir pozisyonda konumlandırınız; cihazın yüzme havuzları, bahçe havuzları veya diğer dış mekanlardaki su kaynaklarının yakınında kullanılması durumunda, su kenarından en az 2 m bir mesafe bırakınız ve cihazı suya düşme veya su basmasından koruyunuz. Bu şart, suya daldırılmış olarak kullanılabildiklerinden dolayı, dalık pompalar için geçerli değildir.
3.1.11 Yaralanma tehlikesi! Cihazın, özel nitelikleri bulunduran plaka etiketiyle donatılmış olduğunu kontrol ediniz, aksi takdirde derhal cihazı satın almış olduğunuz satıcıya haber veriniz. Özel nitelikleri bulunduran plaka etiketi olmayan cihazlar, tanımlanamayacaklarından ve potansiyel olarak tehlikeli olduklarıından dolayı kullanılmamalıdır.
3.1.12 İnfilak tehlikesi! Kumanda vanaları, güvenlik vanaları veya diğer güvenlik aygıtları üzerinde müdahalede bulunulması ve bunların ayarlarının tadil edilmesine izin verilmez.
3.1.13 Sıcak sudan kaynaklanan tehlike! Basınç anahtarının arızalı olması veya su beslemesinin olmadığı durumlarda pompa gövdesinde (A4) halen mevcut olan su aşırı ısınabilir ve dışarı çıktığında haşlanmaya neden olabilir.
TR
3.1.14 Yaralanma tehlikesi! Yabancı cisimlerin cihazı tıkama tehlikesi mevcut ise, cihaz gözetimsiz kullanılmamalıdır.
3.1.15 Kısa devre tehlikesi! Cihazı; fişini (A12), elektrik kablosunu (A8) veya diğer bağlantı elemanlarını çekerek taşımayınız; tutamağı (A4b) kullanınız.
3.1.16 İnfilak tehlikesi! Emme veya basma hortumları üzerinden araçların geçmesinden kaçınılmalıdır. Cihazı emme veya basma hortumu aracılığı ile çekmeyiniz veya taşımayınız.
3.1.17 Yaralanma tehlikesi! İnsanlar veya hayvanlar pompalanan sıvı içinde veya pompalanan sıviya değebilecek durumda olduklarıda, cihaz kullanılmamalıdır.
3.2 UYARILAR: YAPILMASI GEREKENLER
3.2.1 Kısa devre tehlikesi! Elektrik akımı ileten parçaların tamamının su sıçramalarına karşı korunmaları gerekir.
3.2.2 Elektrik çarpma tehlikesi! Cihazı sadece yeterli ve yürürlükteki yönetmeliklere (IEC 60364-1) uygun bir elektrik kaynağına bağlayınız; başlatma aşamasında cihaz elektrik sisteminde parazit oluşmasına neden olabilir. Cihazı sadece nominal kaçak akımı 30mA üzerinde olmayan bir diferansiyel şalter ile donatılmış bir prize bağlayınız. Sadece yürürlükteki yönetmeliklere uygun, dış mekanlarda kullanım için onaylı ve kesiti en az cihazın güç besleme kablosunun kesitine eşit uzatma kabloları kullanınız. Kablo makarasına sarılmış olan elektrik kablolarının tamamen açılmış olması gerekir.
3.2.3 Tehlike! Cihaz asla kuru çalışmamalıdır; cihazı işletmeden önce daima pompa gövdesini (A4) suyla doldurunuz. Çok kısa süreli bile olsa, cihazın kuru çalışması hasara neden olabilir.
3.2.4 Yanlıslıkla çalıştırma tehlikesi! Cihaz üzerinde herhangi bir müdahale gerçekleştirmeden önce fişi (A12) cereyan prizinden çıkartınız.
3.2.5 Tehlike! Cihazın güvenliğini garanti etmek için pompalanan sıvının maksimum sıcaklığı 35°C'yi aşmamalıdır. Ortam sıcaklığı +5°C altına düşmemelidir.
3.2.6 Tehlike! Cihaz, içme suyu veya insan tüketimine yönelik su pompalamak için tasarlanmamıştır. Cihaz tarafından pompalanan su yağlayıcı kaçakları ile kirlenmiş olabilir.
3.2.7 Yaralanma tehlikesi! Cihazın veya tamamlayıcı parçalarının bakımı ve/veya onarımı sadece uzman personel tarafından gerçekleştirilmelidir.
3.2.8 Yaralanma tehlikesi! Esnek hortumu cihazdan çıkarmadan önce artık basınç boşaltılmalıdır; bu amaç doğrultusunda, cihazı elektrik güç kaynağından ayırınız ve tahliye için bir çıkışı açınız.
3.2.9 Yaralanma tehlikesi! Kullanımdan önce ve düzenli aralıklar ile aksesuarları kontrol ediniz ve cihazın parçalarının kırık ve/veya aşınma izleri bulundurmadığını denetleyiniz.
4 GENEL BİLGİLER
4.1 Elkitabının kullanımı
Bu elkitabı cihazın bütünleyici bir parçasıdır; gelecekte danışmak için özenle muhafaza edilmelidir. Kurmadan/kullanmadan önce elkitabını dikkatlice okuyunuz. El değiştirme durumunda, devredenin, elkitabını cihazın yeni sahibine teslim etme zorunluluğu bulunur. Her kullanıcıının cihazı işletmeye almadan önce elkitabına sahip olduğu ve güvenlik ve kullanım talimatları hakkında bilgi edinebileceğinden emin olunuz.
4.2 Teslim
Cihaz, bir karton ambalaj içinde teslim edilir.
Tedarik birleşimini görmek için şekil 1'e bakınız.
4.2.1 Cihaz ile birlikte temin edilen bilgilendirme malzemesi
D1 Kullanım ve bakım elkitabı
D2 Güvenlik bilgileri
D3 Garanti kuralları
4.3 Ambalajların imha edilmesi
Ambalajı oluşturan malzemeler çevre kirletici değildir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya bertaraf edilmelidir.
5 TEKNİK BİLGİLER
5.1 Öngörülen kullanım
Cihaz; bahçe işleri veya evsel su temin sistemlerinde kullanılmak için kuyulardan veya yağmur suyunun biriktirildiği sarnıçlardan temiz suların pompalanması için tasarlanmıştır. Pompalanan sıvı içindeki kimyasal açıdan agresif veya mekanik olarak aşındırıcı olan maddeler cihazı tahrip eder.
Bu cihaz, kompakt yapısı sayesinde, kuyu içinde cihazın soğutulması ve kuru çalışmanın önlenmesi için yeterli su akışı garanti edilmesi şart ile çapı 110 mm.den başlayan kuyular içinde kullanılabilir.
Saatlik minimum debi 80 l/h (1,3 l/dk) olmalıdır. Bu cihazlar, su debisi çok düşük olduğundan ve pompalanan su bu doğrultuda cihazın soğutulmasını garanti edemeyeceğinden, damlama sulama sistemleri için uygun değildir.
Cihaz, EN 60335-2-41 Avrupa standardına uygundur.
5.2 İzin verilmeyen kullanım
Deneyimsiz veya işbu kılavuzda kapsanılan bilgileri okumamış veya anlamamış kişilerin cihazı kullanması yasaktır.
Cihazın alevlenebilir, patlayıcı, zehirli veya kimyasal açıdan agresif sıvılar ile beslenmesi yasaktır.
Cihazın, potansiyel olarak alevlenebilir veya patlayıcı atmosferde kullanılması yasaktır.
Cihaz üzerinde tadilat yapılması yasaktır; tadilat yapılması, garantinin geçerliliğini sona erdirir ve üreticiyi medeni ve cezai sorumluluktan muaf kılar.
Bileyici maddeler veya malzemelere zarar veren diğer maddeler cihazı tahrip eder. Bu cihazlar; kum, çamur veya aşındırıcı kil kapsayan pompalanan sıvılarda kullanıma uygun değildir. Bu cihazlar, duşakabin, bide, lavabo ve tuvalet atık sularını pompalamak için uygun olup, içme suyu pompalamak için uygun değildir!
Bu cihazlar ile dişkı maddelerinin pompalanması öngörülmemiştir.
Bu cihazlar; fiskiye pompası, bahçe havuzları için filtraj pompası olarak veya sürekli işleme (örneğin havuz filtrasyon sistemlerinde sürekli devridaim modunda veya endüstriyel kullanımlar) için kullanıma uygun değildir.
Cihazı kuru çalıştırmaktan veya kapalı bir vana ile sıvıları pompalamaktan kaçınılmalıdır!
5.3 Başlica parçalar (şekil 1)
A1 Emme izgarası
A2 Basma için dişli rakor
A4 Pompa gövdesi
A5 Halat deligi
A8 Elektrik kablosu
A12 Fis
6 KURMA
Dikkat - Tehlike!
Tüm kurma ve montaj işlemleri, cihazın elektrik şebekesinden bağlantısı kesilmiş olarak yapılmalıdır (şekil 3).
Dikkat - Tehlike!
Kullanmaya başlamadan önce cihazın ve özellikle fiş (A12) ve elektrik kablosunun (A8) hasarlı olup olmadığını belirlemek için görsel bir kontrol gerçekleştirilmelidir. Hasar görmüş bir cihaz kullanılmamalıdır; hasar durumunda, cihazın Teknik Servis veya yetkili bir elektrikçi tarafından kontrol edilmesini sağlayınız.
Dikkat - Tehlike!
Elektrik kablosunun (A8) kesilmesi garantinin geçerliliğini yitirmesine neden olur ve onarım sırasında (garantiye dahil onarımlar durumunda da) orijinal bir elektrik kablosunun (A8) masrafı müşteriye ait olarak kurulmasına yol açar. Elektrik kablosunun (A8) uzatılması gerekiyor ise, sadece kesiti en az orijinal elektrik kablosunun (A8) kesitine eşit olan bir uzatma kablosu kullanılmalıdır. Elektrik kablosunu (A8) kullanarak cihazı kaldırmak veya fişi (A12) elektrik prizinden çekmekten daima kaçınılmalıdır.
Basma rakoruna (A2) dişli bir rakorla donatılmış, iç çapı 25 mm (1") altında olmayan bir esnek hortum bağlayınız. Çapı 32 mm (1-1/4") olan bir hortumun kullanılması tercih edilmelidir. Daha küçük hortum çapları cihazın debisini önemli şekilde azaltır. Hava sızdırmaz bağlantı için Teflon bant (12 - 15 katmanlı) kullanınız (Şekil 4).
Cihaz kapatıldığında suyun tersine akışının önlenmesi amacıyla tabanında bir çek vana ile techiz edilmiş bir basma hortumunun kullanılması önemli tavsiye edilir.
Hortumun uygun bir noktada ayrılması için bir ani kapama vanasının kurulması, temizlik ve bakım işlemlerini kolaylaştırır.
6.2 Cihaz havasının alınması
Cihaz, sıvı içinde yeterli derinliğe daldırılmış olması şartıyla, kendi kendine hava tahliyesi yapabilir.
Cihaz çalışmaya başlatıldıktan sonra, artık havanın dışarı çıkmasını sağlamak için basma hortumunun açık olduğunu (örneğin musluktan kapalı değil) kontrol ederek emin olunuz.
6.3 Kurma yeri ile ilgili bilgiler
Cihaz, maksimum 16 m daldırma derinliğinde, minimum çapı 10 cm olması gereken bir kuyu içine kurulmak için tasarlanmıştır (Şekil 5). Cihazı konumlandırmadan önce, cihazı uygun şekilde aşağıya indirecek/kurtaracak şekilde bir kurtarma halatının deliğe sabitlenmesi gerekir (Şekil 6).
Cihaz, uygun olmayan boyutlarda katı maddelerin emilmesi ve buna bağlı olarak emme süzgecinin (A1) olası tıkanması veya rotorun (Şekil 6) bloke olmasının önlenmesi için tabandan uygun bir mesafede pompalanan sıvı içinde imkan dahilinde askıda olmalıdır.
Cihaz taşıdığı su ve içine daldırılmış olduğu su tarafından soğutulur. Cihazın soğutulmasını garanti etmek için bunun pompalanan sıvı içine tamamen daldırılmış olduğu kontrol edilerek emin olunmalıdır.
6.4 Güvenlik tedbirleri
Cihaz bir ON/OFF şalteri ile donatılmamış olduğundan, cihazın ilave bir ON/OFF şalteri aracılığıyla işletilebilecek bir prize bağlanması önemli tavsiye ederiz.
Bütün kurma ve kullanma işlemleri sırasında olası su kaçaklarının hasara neden olabileceğiin dikkate alınması rica edilir.
Dikkat - Tehlike! Kuru çalışma
Cihazın su emme noktası kapalı olarak 5 dakikadan daha uzun bir süre işlemesi durumunda, aşırı ısınma nedeni cihaz zarar görebilir.
Normal su akışı engellendiğinde cihazı kapatınız.
Kuru çalışma cihazı tahrip eder, bu nedenle cihazı asla 10 saniyeden daha uzun bir süre boyunca kuru çalıştırmayınız.
7 AYARLAR
7.1 Hazırlık ayarları
Basma hortumu bağlandıktan sonra cihaz kullanıma hazırldır.
Anahtarlanabilir bir priz kullanılmıyor ise, cihazın fiş (A12) takıldığında derhal çalışmaya başladığına dikkat edilmelidir.
8 İŞLETMEYE ALMA
Dikkat - Tehlike!
Tüm kurma ve montaj işlemleri, cihazın elektrik şebekesinden bağlantısı kesilmiş olarak yapılmalıdır (şekil 3).
8.1 İşletmeye alma
Cihaz, 6.ıncı paragrafta tanımlanmış olduğu gibi bağlandıktan ve bütün güvenlik talimatları dikkate alındıktan sonra fiş (A12) takılabilir.
8.2 Su emme
Cihaz, tabanı üzerinde konumlandırılmış olan emme süzgecinden (A1) su emer ve emdiği suyu basma rakoruna (A2) bağlanmış hortum aracılığıyla aktarır.
Kuru çalışmayı önlemek amacıyla, çalışma sırasında cihazın sürekli şekilde suya batık olarak kaldığı kontrol edilerek emin olunmalıdır. Tahliye çıkışları kapalı olduğunda, anahtarlanabilir şalteri devre dışı ederek veya fışı (A12) çıkararak cihazı kapatınız.
8.3 Teknik bilgiler
Cihazın belirtilen debi değerleri maksimum değerlerdir ve bu değerler, basma yüksekliği aşıldığında ve harici tamamlayıcı parçalar (örneğin, basma hortumu, dirsek, ön filtre, vb.) kullanıldığında azalır. Bu hususun cihaz seçiminde dikkate alınması rica edilir. Özel kurma şartları için efektif debi, debi diyagramında belirtilmiştir (Şekil 7).
9 BAKIM
Dikkat - Tehlike!
Her türlü bakım müdahalelerinden önce ve/veya arıza arama sırasında elektrik kablosunu (A8) prizden ayırınız. Bundan sonra tüm bakım ve temizlik işlerinin gerçekleştirilmesi mümkün olacaktır.
9.1 Temizlik
Her kullanım sonrasında cihazı ve tüm harici parçaları temiz su ile yıkayarak durulayınız. Bir su jeti ile sert depozitleri gideriniz. Pompa gövdesi (A4) içindeki kir ve kil rotorun sıkışmasına ve dolayısıyla yeniden işletmeye alındığında işleme bozukluklarına neden olur.
Bu işlemlerin yapılması unutulmuş ise, kiri çözmek için cihazın birkaç güç boyunca sıcaklığı maksimum 35°C olan su içine daldırılması mümkündür.
10 DEPOLAMA
Cihazların mutlak şekilde donmaya karşı korunması gerekir ve +5°C veya altındaki sıcaklıklar durumunda cihazlar demonte edilmeli ve kuru ve dondan korunan bir ortamda depolanmalıdır.
11 ARIZA ARAMA
| Arıza Olası Neden Çözüm | ||
| Motor çalışmadiğından cihaz su pompalamıyor. | 1. Şebeke gerilimi yetersiz. | 1. Şebeke geriliminin mevcut olduğunu ve fişin (A12) tamamen takılı olduğunu kontrol ediniz. |
| 2. Fiş (A12) yanlış takılmış. 2. Fişi (A12) tamamen yerine takınız. | ||
| 3. Diferansiyel manyetotermik şalter atmış. | 3. Diferansiyel manyetotermik şalteri etkin kılınız.Şalter yeniden atarsa, bir elektrikçiye danışınız. | |
| 4. Rotor sıkışmış. 4. Rotordaki olası engelleri gideriniz. | ||
| 5. Motor veya kondansatör hasar görmüş. 5. Satıcıyı bilgilendiriniz. | ||
| Motor çalışmasına rağmen cihaz su pompalamıyor. | 1. Emme süzgeci (A1) tıkanmış. 1. Emme süzgecini (A1) temizleyiniz. | |
| 2. Çek vana sıkışmış (mevcut ise). 2. Vanayı (mevcut ise) temizleyiniz veya değiştiriniz. | ||
| 3. Pompa gövdesine (A4) hava kabarcığı. | 3. Havanın pompa gövdesinden (A4) dışarı çıkmasını sağlamak için cihazı su altında yana yatık tutunuz. | |
| Cihaz sadece sınırlı bir su miktarı basıyor. | 1. Emme süzgeci (A1) kısmen kirlı. 1. Emme süzgecini (A1) temizleyiniz. | |
| 2. Hortum tıkanmış. 2. Tıkanıklığı gideriniz. | ||
| 3. Basma hortumunun boyutları yetersiz. 3. En az ø 25 mm ( 1^st ) olan esnek hortumları kullanınız. | ||
| 4. Su çıkış noktası cihaza göre çok yüksek. 4. Basma yüksekliginin debiyi azalttığını dikkate alınız. | ||
| Düzensiz çalışma. | 1. Katı cisimler rotorun serbest dünmesini engelliyor. 1. Yabancı cis mleri gideriniz. | |
| 2. Sıvı sıcaklığı aşırı. 2. Taşınan sıvının maksimum sıcaklığı 35^'yi geçmemelidir. | ||
| 3. Elektrik gerilimi tolerans dışı. | 3. Cihazı, plaka etiketinde belirtilen özellikleri karşılayan bir elektrik sistemine bağlayınız. | |
| 4. Motor arızalı. | 4. Satıcıyı bilgilendiriniz. | |
| 5. Kuyu içindeki su seviyesi yetersiz ve/veya su yeterince hızlı akmıyor. | 5. Kuyu içindeki su seviyesini kontrol ediniz. | |
| Termostat cihazı devreden çıkarıyor. | 1. Yabancı cisimlerle rotor arasında sürtünmeden dolayı motor aşırı yüklenmiş. | 1. Bir su jeti ile basma hortumu (A2) aracılığıyla pompa gövdesinin (A4) içini temizleyiniz, termostatı yaklaşık 1 saat boyunca soğumaya bırakınız, gerekli olması halinde cihazı Teknik Servise kontrol ettiriniz. |
| 2. Kuyu içindeki su miktarı cihazın soğutulması için yeterli değil. | 2. Kuyu içindeki su seviyesini kontrol ediniz. Bağlı tahliye çıkışları üzerinde müdahalede bulunarak cihazın debisini azaltınız. Dikkat, su akışının %50'den daha fazla azaltılması cihaza zarar verir. | |
| Cihaz kum içeren su pompalıyor. | 1. Kuyu suyu temiz değil. | 1. Kuyuyu kontrol ediniz, kuyu içine kum giderilmesine uygun bir filtre yerleştiriniz. |
| 2. Cihaz kuyu tabanına çok yakın. | 2. Cihazı kuyu tabanından yukarı kaldırınız. | |
TR
GARANTI
Bu elkitabında tanımlanan cihazlara ilişkin garanti, elkitabında belirtilenlerin tümüne ve özellikle kullanım, kurma ve işletme ile ilgili olanlara uyma ve riayet etme şartına bağlıdır.
Tanımlanan ürün, satın alma tarihinden itibaren, yürürlükteki kanunlar uyarınca malzeme veya imalat kusurları için 24 ay (profesyonel satışlar için 12 ay) süre ile tarafımızdan garanti edilir. Garanti altında servis talepleri, orijinal satın alım kanıtı ibraz edilerek yapılabilir.
Garanti; şikayet konusu cihazın kullanım yerinde sökülmesi ve monte edilmesinin masraflarını, onarımı yapacak personelin kullanım yerine gidiş ve kullanım yerinden dönüş için seyahat masraflarını ve taşıma masraflarını kapsamaz.
Kurma veya işletme hataları, uygun olmayan kullanım şartları, yetersiz özen, ticari amaçlı kullanım veya uygun olmayan onarım girişimlerinin neden olduğu şikayetler garanti ve sorumluluk kapsamı dışındadır; aynı şekilde, normal aşınma da garanti kapsamı dışında kalır.
İlgili masraflar ve özellikle kontrol ve taşıma masrafları cihazı gönderen ve/veya cihaz kullanıcısına aittir. Yukarıda belirtilen durum özellikle, bir garanti talebi iletildiğinde ve yapılan kontrolden cihazın mükemmel işlediği ve kusur bulundurmadığı veya problemin malzeme veya imalat kusurlarından kaynaklanmadığının belirlendiği durumlarda da geçerlidir.
Ürün yeniden kullanıcıya teslim edilmeden önce, çok katı bir teknik kontrole tabi tutulur. Garanti kapsamındaki onarımlar sadece bizim Teknik Servis Merkezimiz veya anlaşmalı ve yetkili bir atölye tarafından yapılmalıdır. Müşteri veya yetkilendirilmemiş üçüncü taraflar tarafından garanti geçerliliği sırasında yapılan onarım girişimleri garanti hakkının kaybedilmesine neden olur.
Şebeke fişinin kesilmesi ve/veya şebeke kablosunun kısaltılması garantinin sona ermesine yol açar.
Tarafımızdan garanti çerçevesinde yapılan müdahaleler garanti süresini uzatmaz ve değiştirilen veya onarılan parçalar açısından yeni bir garanti süresi verilmesine neden olmaz. Özellikle indirim, değiştirme veya zarar tazminatı ve aynı zamanda her türlü dolaylı hasar tazminatı olmak üzere diğer haklar hariç tutulur.
Arıza halinde, satın alım kanıtı ile birlikte ürünün satın alındığı satış noktasına danışılmalıdır.
| Teknik veriler Birim SXUP1000XWE | ||
| Gerilim V/Hz | 230 V ~ 50 Hz | |
| Güç W | 1000 | |
| Max. basma yüksekliği ( H_max ) m | 55 | |
| Max. debi ( Q_max ) l/h | 5200 | |
| Max. su sıcaklığı ( T_max ) | °C | 35 |
| Max. daldırma derinliği m | 16 | |
| Artık su seviyesi mm | 70 | |
| Max. granül ölçüsü ∅ mm | 0 | |
| Koruma sınıfı | - | ± |
| Motor Yalıtımı - | B Sınıfı | |
| Motor koruma -IPX8 | ||
| Net ağırlık | kg | 11.50 |
| Brüt ağırlık | kg | 12.3 |
| Rakorların çapı | mm | 31.75 |
| Kablo uzunluğu | m | 20 |
Teknik değişiklik yapma hakkı saklıdır!
