KULLANIM KILAVUZU STNP1300B STANLEY

Kullanmadan önce, bu talimatları dikkatlice okuyunuz. Bu talimatları, ileride danışmak için saklayınız. Problem veya zorluk durumunda, tüketici yardım hattına başvurunuz: www.2helpu.com Sayfa: 254-263

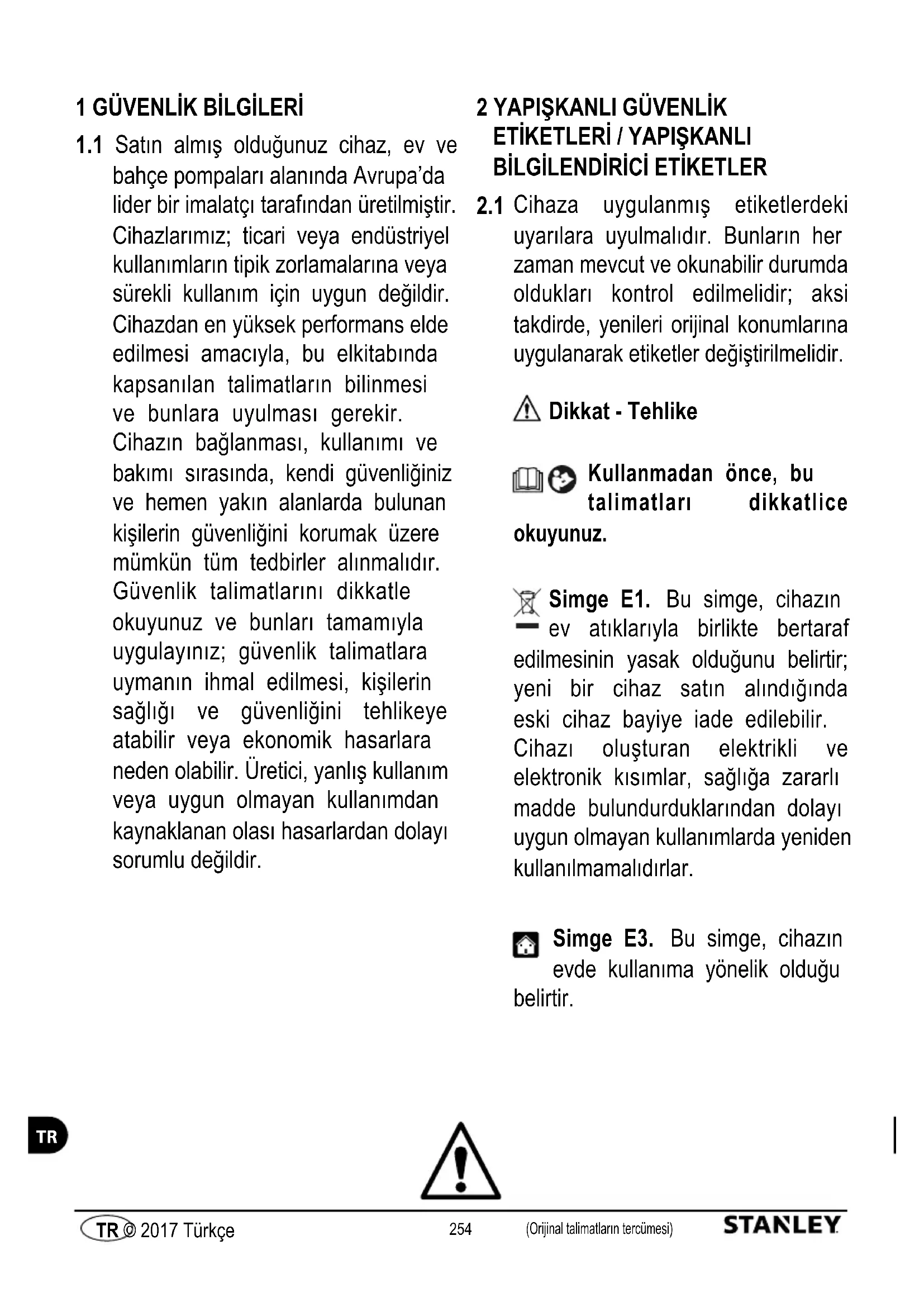

1 GÜVENLİK BİLGİLERİ

1.1 Satın almış olduğunuz cihaz, ev ve

bahçe pompaları alanında Avrupa’da lider bir imalatçı tarafından üretilmiştir. Cihazlarımız; ticari veya endüstriyel kullanımların tipik zorlamalarına veya sürekli kullanım için uygun değildir. Cihazdan en yüksek performans elde edilmesi amacıyla, bu elkitabında kapsanılan talimatların bilinmesi ve bunlara uyulması gerekir. Cihazın bağlanması, kullanımı ve bakımı sırasında, kendi güvenliğiniz ve hemen yakın alanlarda bulunan kişilerin güvenliğini korumak üzere mümkün tüm tedbirler alınmalıdır. Güvenlik talimatlarını dikkatle okuyunuz ve bunları tamamıyla uygulayınız; güvenlik talimatlara uymanın ihmal edilmesi, kişilerin sağlığı ve güvenliğini tehlikeye atabilir veya ekonomik hasarlara neden olabilir. Üretici, yanlış kullanım veya uygun olmayan kullanımdan kaynaklanan olası hasarlardan dolayı sorumlu değildir.

BİLGİLENDİRİCİ ETİKETLER

Cihaza uygulanmış etiketlerdeki uyarılara uyulmalıdır. Bunların her zaman mevcut ve okunabilir durumda oldukları kontrol edilmelidir; aksi takdirde, yenileri orijinal konumlarına uygulanarak etiketler değiştirilmelidir. Dikkat - Tehlike Kullanmadan önce, bu talimatları dikkatlice okuyunuz. Simge E1. Bu simge, cihazın ev atıklarıyla birlikte bertaraf edilmesinin yasak olduğunu belirtir; yeni bir cihaz satın alındığında eski cihaz bayiye iade edilebilir. Cihazı oluşturan elektrikli ve elektronik kısımlar, sağlığa zararlı madde bulundurduklarından dolayı uygun olmayan kullanımlarda yeniden kullanılmamalıdırlar. Simge E3. Bu simge, cihazın evde kullanıma yönelik olduğu belirtir.255 (Orijinal talimatların tercümesi) Türkçe (Orijinal talimatların tercümesi) TR © 2017 Türkçe

CE İşareti. Bu işaret, cihazın yürürlükteki AB direktiflerine uygun olduğunu belirtir. ON/OFF şalterinin konumu. ON/OFF şalterinin konumunu belirtir. I = Şalter açık 0 = Şalter kapalı Garanti edilen ses gücü seviyesi Bu ürün yalıtım sınıfı I çerçevesinde konumlanır. Bu, ürünün koruyucu bir topraklama iletkeniyle (sadece işaret cihaz üzerinde görülüyor ise) donatılmış olduğu anlamına gelir.256 (Orijinal talimatların tercümesi) TR © 2017 Türkçe (Orijinal talimatların tercümesi) Türkçe

3.1.1 Yaralanma tehlikesi! Cihaz; çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri tam gelişmemiş

kişiler veya cihazı hiç kullanmamış veya cihaz hakkında gerekli bilgiye sahip olmayan kişiler tarafından KULLANILAMAZ. Çocuklar cihaz ile oynamamalıdır. Kullanıcı tarafından yapılması gereken temizleme ve bakım işlemleri, çocuklar tarafından yapılmamalıdır.

3.1.2 Patlama veya zehirlenme tehlikesi! Cihazı kesinlikle; alevlenebilir, zehirli veya agresif sıvılarla

veya cihazın uygun şekilde çalışmasını tehlikeye atabilecek sıvılarla kullanmayınız.

3.1.3 Yaralanma tehlikesi! Su jetini insanlara veya hayvanlara doğru yönlendirmeyiniz.

3.1.4 Elektrik çarpma tehlikesi! Su jetlerini; cihaza, elektrikli parçalarına veya diğer elektrikli cihazlara

doğru yönlendirmeyiniz.

3.1.5 Kısa devre tehlikesi! Cihazı, yağmur halinde dışarıda kullanmayınız. Bu şart, yağmur halinde

de kullanabilir olan dalgıç pompalar için geçerli değildir; ancak, fiş (A12) ve cihazın olası uzatma kablolarının su sıçramalarından ve su basmasından korunarak bağlanmış olmaları gerekir.

3.1.6 Yaralanma tehlikesi! Cihazın; çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı kişiler

veya her halükarda yetkilendirilmemiş kişiler tarafından kullanılmasına izin verilmemelidir.

3.1.7 Elektrik çarpma tehlikesi! Islak ellerle ş (A12) veya prize dokunmayınız.

3.1.8 Elektrik çarpma ve kısa devre tehlikesi! Elektrik kablosu (A8) hasar görmüş ise, bu kablonun

her türlü riskin önlenmesi için imalatçı veya imalatçının teknik servisi tarafından veya her halükarda benzer nitelikte ehliyetli bir kişi tarafından değiştirilmesi gerekir.

3.1.9 İnfilak tehlikesi! Emme ve basma hortumu hasar görmüş ise, cihaz kullanılmamalıdır.

3.1.10 Yaralanma tehlikesi!

Cihazı sabit ve sağlam bir pozisyonda konumlandırınız; cihazın yüzme havuzları, bahçe havuzları veya diğer dış mekanlardaki su kaynaklarının yakınında kullanılması durumunda, su kenarından en az 2 m bir mesafe bırakınız ve cihazı suya düşme veya su basmasından koruyunuz. Bu şart, suya daldırılmış olarak kullanılabildiklerinden dolayı, dalgıç pompalar için geçerli değildir.

3.1.11 Yaralanma tehlikesi! Cihazın, özel nitelikleri bulunduran plaka etiketiyle donatılmış olduğunu

kontrol ediniz, aksi takdirde derhal cihazı satın almış olduğunuz satıcıya haber veriniz. Özel nitelikleri bulunduran plaka etiketi olmayan cihazlar, tanımlanamayacaklarından ve potansiyel olarak tehlikeli olduklarından dolayı kullanılmamalıdır.

3.1.12 İnfilak tehlikesi! Kumanda vanaları, güvenlik vanaları veya diğer güvenlik aygıtları üzerinde

müdahalede bulunulması ve bunların ayarlarının tadil edilmesine izin verilmez.

3.1.13 Sıcak sudan kaynaklanan tehlike! Basınç anahtarının arızalı olması veya su beslemesinin

olmadığı durumlarda pompa gövdesinde (A4) halen mevcut olan su aşırı ısınabilir ve dışarı çıktığında haşlanmaya neden olabilir.257 (Orijinal talimatların tercümesi) Türkçe (Orijinal talimatların tercümesi) TR © 2017 Türkçe

3.1.14 Yaralanma tehlikesi! Yabancı cisimlerin cihazı tıkama tehlikesi mevcut ise, cihaz gözetimsiz

3.1.15 Kısa devre tehlikesi! Cihazı; fişini (A12), elektrik kablosunu (A8) veya diğer bağlantı elemanlarını

çekerek taşımayınız; tutamağı (A4b) kullanınız.

3.1.16 İnfilak tehlikesi! Emme veya basma hortumları üzerinden araçların geçmesinden kaçınılmalıdır.

Cihazı emme veya basma hortumu aracılığı ile çekmeyiniz veya taşımayınız.

3.1.17 Yaralanma tehlikesi! İnsanlar veya hayvanlar pompalanan sıvı içinde veya pompalanan sıvıya

değebilecek durumda olduklarında, cihaz kullanılmamalıdır.

3.2 UYARILAR: YAPILMASI GEREKENLER

3.2.1 Kısa devre tehlikesi! Elektrik akımı ileten parçaların tamamının su sıçramalarına karşı korunmaları

3.2.2 Elektrik çarpma tehlikesi! Cihazı sadece yeterli ve yürürlükteki yönetmeliklere (IEC 60364-1) uygun

bir elektrik kaynağına bağlayınız; başlatma aşamasında cihaz elektrik sisteminde parazit oluşmasına neden olabilir. Cihazı sadece nominal kaçak akımı 30mA üzerinde olmayan bir diferansiyel şalter ile donatılmış bir prize bağlayınız. Sadece yürürlükteki yönetmeliklere uygun, dış mekanlarda kullanım için onaylı ve kesiti en az cihazın güç besleme kablosunun kesitine eşit uzatma kabloları kullanınız. Kablo makarasına sarılmış olan elektrik kablolarının tamamen açılmış olması gerekir.

3.2.3 Tehlike! Cihaz asla kuru çalışmamalıdır; cihazı işletmeden önce daima pompa gövdesini (A4) suyla

doldurunuz. Çok kısa süreli bile olsa, cihazın kuru çalışması hasara neden olabilir.

3.2.4 Yanlışlıkla çalıştırma tehlikesi! Cihaz üzerinde herhangi bir müdahale gerçekleştirmeden önce fişi

(A12) cereyan prizinden çıkartınız.

3.2.5 Tehlike! Cihazın güvenliğini garanti etmek için pompalanan sıvının maksimum sıcaklığı 35°C’yi

aşmamalıdır. Ortam sıcaklığı +5°C altına düşmemelidir.

3.2.6 Tehlike! Cihaz, içme suyu veya insan tüketimine yönelik su pompalamak için tasarlanmamıştır.

Cihaz tarafından pompalanan su yağlayıcı kaçakları ile kirlenmiş olabilir.

3.2.7 Yaralanma tehlikesi! Cihazın veya tamamlayıcı parçalarının bakımı ve/veya onarımı sadece uzman

personel tarafından gerçekleştirilmelidir.

3.2.8 Yaralanma tehlikesi! Esnek hortumu cihazdan çıkarmadan önce artık basınç boşaltılmalıdır; bu

amaç doğrultusunda, cihazı elektrik güç kaynağından ayırınız ve tahliye için bir çıkışı açınız.

3.2.9 Yaralanma tehlikesi! Kullanımdan önce ve düzenli aralıklar ile aksesuarları kontrol ediniz ve cihazın

parçalarının kırık ve/veya aşınma izleri bulundurmadığını denetleyiniz.258 (Orijinal talimatların tercümesi) TR © 2017 Türkçe (Orijinal talimatların tercümesi) Türkçe

4.1 Elkitabının kullanımı

Bu elkitabı cihazın bütünleyici bir parçasıdır; gelecekte danışmak için özenle muhafaza edilmelidir. Kurmadan/kullanmadan önce elkitabını dikkatlice okuyunuz. El değiştirme durumunda, devredenin, elkitabını cihazın yeni sahibine teslim etme zorunluluğu bulunur. Her kullanıcının cihazı işletmeye almadan önce elkitabına sahip olduğu ve güvenlik ve kullanım talimatları hakkında bilgi edinebileceğinden emin olunuz.

Cihaz, bir karton ambalaj içinde teslim edilir. Tedarik birleşimini görmek için şekil 1’e bakınız.

4.2.1 Cihaz ile birlikte temin edilen bilgilendirme malzemesi

D1 Kullanım ve bakım elkitabı D2 Güvenlik bilgileri D3 Garanti kuralları

4.3 Ambalajların imha edilmesi

Ambalajı oluşturan malzemeler çevre kirletici değildir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya bertaraf edilmelidir.

5.1 Öngörülen kullanım

Cihaz; bahçe işleri veya evsel su temin sistemlerinde kullanılmak için kuyulardan veya yağmur suyunun biriktirildiği sarnıçlardan temiz suların pompalanması için tasarlanmıştır; bu cihazlar içme suyunu pompalamak için kullanılamaz. Kir, kum ve tortular aşındırıcı etki gösterirler ve rotoru tahrip ederler. Pompanın başına bu partikülleri filtrelemek için uygun filtreler yerleştiriniz. Pompalanan sıvı içinde kimyasal açıdan agresif olan maddeler cihazı tahrip eder. Saatlik minimum debi 80 l/h (1,3 l/dk) olmalıdır. Bu cihazlar, su debisi çok düşük olduğundan ve pompalanan su bu doğrultuda cihazın soğutulmasını garanti edemeyeceğinden, damlama sulama sistemleri için uygun değildir. Cihaz; kuru, iyi havalandırılan ve donma ve olumsuz hava şartlarına karşı korunan, ortam sıcaklığının 35°C’yi aşmaması gereken mekanlarda kurulmalıdır. Cihaz asla yağmur altında, nemli ortamlarda veya kuyu içinde kurulmamalı ve kullanılmamalıdır. Cihaz, EN 60335-2-41 Avrupa standardına uygundur.

5.2 İzin verilmeyen kullanım

Deneyimsiz veya işbu kılavuzda kapsanılan bilgileri okumamış veya anlamamış kişilerin cihazı kullanması yasaktır. Cihazın alevlenebilir, patlayıcı, zehirli veya kimyasal açıdan agresif sıvılar ile beslenmesi yasaktır. Cihazın, potansiyel olarak alevlenebilir veya patlayıcı atmosferde kullanılması yasaktır. Cihaz üzerinde tadilat yapılması yasaktır; tadilat yapılması, garantinin geçerliliğini sona erdirir ve üreticiyi medeni ve cezai sorumluluktan muaf kılar. Bileyici maddeler veya malzemelere zarar veren diğer maddeler cihazı tahrip eder. Bu cihazlar; kum, çamur veya aşındırıcı kil kapsayan pompalanan sıvılarda kullanıma uygun değildir. Bu cihazlar, duşakabin, bide, lavabo ve tuvalet atık sularını pompalamak için uygun olup, içme suyu pompalamak için uygun değildir! Bu cihazlar ile dışkı maddelerinin pompalanması öngörülmemiştir.

5.3 Başlıca parçalar (şekil 1)

A1 Emme için dişli rakor A1b Entegre ön filtre (mevcut ise) A2 Basma için dişli rakor A2b Dolum tapası (mevcut ise) A3 Tahliye tapası A4 Pompa gövdesi A4b Kulp A5 Besleme şalteri A6 Takviyeli esnek hortum A7 Basınç anahtarı A8 Elektrik kablosu A9 Vana A9b Vana kepi A10 Tank A11 Manometre A12 Fiş 6 KURMA Dikkat - Tehlike! Tüm kurma ve montaj işlemleri, cihazın elektrik şebekesinden bağlantısı kesilmiş olarak yapılmalıdır (şekil 3). Dikkat - Tehlike! Kullanmaya başlamadan önce cihazın ve özellikle fiş (A12) ve elektrik kablosunun (A8) hasarlı olup olmadığını belirlemek için görsel bir kontrol gerçekleştirilmelidir. Hasar görmüş bir cihaz kullanılmamalıdır; hasar durumunda, cihazın Teknik Servis veya yetkili bir elektrikçi tarafından kontrol edilmesini sağlayınız. Dikkat - Tehlike! Elektrik kablosunun (A8) kesilmesi garantinin geçerliliğini yitirmesine neden olur ve onarım sırasında (garantiye dahil onarımlar durumunda da) orijinal bir elektrik kablosunun (A8) masrafı müşteriye ait olarak kurulmasına yol açar. Elektrik kablosunun (A8) uzatılması gerekiyor ise, sadece kesiti en az orijinal elektrik kablosunun (A8) kesitine eşit olan bir uzatma kablosu kullanılmalıdır. Elektrik kablosunu (A8) kullanarak cihazı kaldırmak veya fişi (A12) elektrik prizinden çekmekten daima kaçınılmalıdır.

Cihazı işletmeye almadan önce emme ve basma hortumlarının bağlanması gerekir. Bu amaç doğrultusunda cihazı sağlam bir pozisyonda ve su basmalarından korunacak şekilde düz bir yüzey üzerine yerleştiriniz (Şekil 4). Titreşimlerin olası sert borulara veya duvarlara iletilmesini önlemek üzere, cihazın lastik bir döşeme üzerine yerleştirilmesi veya esnek (ancak emme ve basınca karşı dayanıklı) hortumların kısımlarının, titreşimleri azaltmak amacıyla cihaza hemen yakın olan bölümlere (şekil 5) bağlanmasını önemle tavsiye ederiz.

6.2 Emme hortumunun montajı

Dikkat - Tehlike! Cihazınız entegre ön filtre ile donatılmamış ise, emme hortumu ile emme rakoru (A1) arasında bir çek vana kullanılması mutlak şekilde gereklidir: bu vana emme hortumunun basınç altında olmamasını garanti eder; emme hortumunun basınç altında olması, kaçak veya patlama riskini doğurur. Emme hortumu suyu emme noktasından cihaza aktarır. Emme hortumunu dişli rakora (A1) bağlayınız. Kaçaklar cihazın debisini azaltabileceği veya emmeyi imkansız kılabileceğinden, emme hortumunun hava sızdırmaz biçimde monte edilmiş olduğu kontrol edilmelidir. Emme hortumunun çapı minimum 25 mm (1”) olmalıdır; hortum ayrıca ezilme ve vakumlara karşı dayanıklı olmalıdır.258 259 (Orijinal talimatların tercümesi) Türkçe (Orijinal talimatların tercümesi) TR © 2017 Türkçe

Taban vanası ile donatılmış bir emme hortumunun kullanılması tavsiye edilir. Hava sızdırmaz bağlantı için Teflon bant (12 - 15 katmanlı) kullanınız (Şekil 6). Emme noktasında yeterli miktarda su bulunduğunu ve hortumun emme bölgesinin daimi olarak su seviyesi altında kaldığını kontrol ederek emin olunuz. Kendinden emişli pompaların maksimum emme yüksekliği 8 m olduğundan, cihazın yüksekliği emme noktasındaki su yüzeyine göre 8 m.yi aşmamalıdır. Emme hortumunun yatay kısmı, cihazın işlemesini tehlikeye atacak hava kabarcıklarının hortum içinde oluşmasını önlemek amacıyla, cihazın emme noktasından itibaren daima yükselici bir gidişte olmalıdır (Şekil 7). Emme hortumu ile emme rakoru (A1) arasında, cihazın entegre ön filtre (A1 b) ile donatılmış olduğu durumlar dışında, bir ön filtre kurulması gerekir.

Basma hortumunu monte etmeden önce, basma rakoru (A2) aracılığı ile pompa gövdesini (A4) ve emme hortumunu tamamen suyla doldurunuz. Dolum, mevcut ise, dolum tapası (A2 b) aracılığıyla da yapılabilir (Şekil 8). Dolum sırasında pompanın gövdesi (A4) içinde hava kabarcıkları oluşur; bunlar, cihazı hafif şekilde çeşitli yönlerde yana yatırarak giderilebilir. Tekrar dolum yapınız ve bu işlemi su seviyesi doğrudan dolum deliği altına erişene kadar tekrarlayınız. Cihazın entegre ön filtre ile donatılmış olması halinde, ön filtre kepi (A1 b) aracılığıyla daha fazla su ilave edilmesi gerekir. Kepi açınız, ağzına kadar su doldurunuz ve el yordamıyla çevirerek kepi yeniden kapatınız (Şekil 8).

6.4 Basma hortumunun montajı

Basma hortumunun rakoru cihazın üst tarafında (A2) bulunur. Hortumun bir esnek hortuma veya mümkün en genişe çapa (en az 19 mm¾“) sahip olan bir hortuma bağlanması gerekir. Daha küçük çaplar cihazın debisini önemli şekilde azaltır. Hava sızdırmaz bağlantı için Teflon bant (12 - 15 katmanlı) kullanınız (Şekil 9). Ev tipi bir pompalama sisteminde bağlanmış olan hortumlar daimi şekilde basınç altındadır. Bu nedenden dolayı, bu daimi basınca direnç gösterebilecek takviyeli bir esnek hortum aracılığıyla sabit bir dağıtım şebekesine bağlantı yapılmasını önemle tavsiye ederiz. Dikkat - Tehlike! Hortumlar daimi şekilde basınç altında olduklarında cihazın basma tarafı üzerinde sulama hortumları veya esnek emme hortumlarının kullanılmasına izin verilmez; zira bu hortumlar; sürekli basınç, malzemelerin aşınması ve dayanıklılıklarını yitirmesi nedeni kısa bir zaman sonra bile patlayabilir veya yırtılabilirler. Sulama hortumları sadece daimi basınç altında olmadıklarında, örneğin bir kesme vanasından veya bir su şebekesi musluğundan sonra ve sadece ve daima dışarıda kurulduklarında kullanılabilirler.

6.5 Güvenlik tedbirleri

Kullanıcı, ortamı su basması veya cihazın veya harici parçaların arızalandığı diğer durumlardan kaynaklanan zararları, ayrı ve arızaya karşı emniyetli bir elektrik devresine bağlanacak (örneğin, su basmasına karşı koruma sağlayan bir devre, alarm sistemi, yedek pompa, toplama sistemi ve benzerleri gibi) uygun önlemler alarak önlemelidir. Güvenlik önlemleri kullanım şartlarının özelliklerine uygun ve su kaçaklarından kaynaklanan zararları azaltacak ve/veya önleyecek kapasitede olmalıdır. Ayrıca kullanıcı, su sıçramalarına karşı bir koruma aracılığıyla, bir arızadan kaynaklanan su kaçaklarının veya sıçramalarının hasar oluşturmamasını sağlayacaktır. Dışarı sızan suyun bir yedek pompa aracılığıyla giderilmesi veya bir dren tabanı aracılığıyla tahliyesinin garantilenmesi gerekir. Alternatif olarak, su kaçağı halinde bir alarm veren ve/veya cihaz veya mülk zarara uğramadan önce cihazın acilde stop etmesi ve su beslemesinin durdurulmasını gerçekleştirecek bir alarm sistemi kurulabilir. Cihazların kurulduğu mekanlarda ayrıca, dışarı sızan suların derhal zarar vermesini önlemek amacıyla bütün cihazların zeminden yaklaşık 5 - 10 cm daha yüksek konumlandırılmalarını tavsiye ederiz. Bu önemli talimatlara uyulmamasının neticesi olan zararlarla ilgili olarak üretici sorumlu tutulmayacaktır. Dikkat - Tehlike! Kuru çalışma Cihazın su emme noktası kapalı olarak 5 dakikadan daha uzun bir süre işlemesi durumunda, aşırı ısınma nedeni cihaz zarar görebilir. Normal su akışı engellendiğinde cihazı kapatınız. Kuru çalışma cihazı tahrip eder, bu nedenle cihazı asla 10 saniyeden daha uzun bir süre boyunca kuru çalıştırmayınız. 7 AYARLAR

7.1 Hazırlık ayarları

Cihazlarımız fabrikadan ayarlanmış olarak çıkar ve bu ayarlar kullanıcılar tarafından tadil edilmemelidir. 8 İŞLETMEYE ALMA Dikkat - Tehlike! Tüm kurma ve montaj işlemleri, cihazın elektrik şebekesinden bağlantısı kesilmiş olarak yapılmalıdır (şekil 3).

Bütün hortumlar bağlandıktan sonra ve pompa gövdesi (A4) su dolu olduğunda, şi (A12) takmak ve güç besleme şalterini (A5) açmak mümkündür. Emme süreci sırasında su basma hortumu, sistem içinde bulunan havanın tahliye edilmesi ve su basıncının meydana gelebilmesi için, açık olmalıdır. Emme hortumu tamamen su dolu değilse, cihazın tam çalışma rejimine ulaşması 7 dakikaya kadar bir süre gerektirebilir. Belirtilen maksimum emme süresinden sonra su basınçlanmamış ise, cihazı kapatınız ve arıza arama planında öngörülenlere göre hareket ediniz (başlık 11).

Cihazın belirtilen debi değerleri maksimum değerlerdir ve bu değerler, harici tamamlayıcı parçaların (örneğin, basma hortumu, dirsek, ön ltre, vb.) kullanılması halinde azalır. Bu hususun cihaz seçiminde dikkate alınması rica edilir. Özel kurma şartları için efektif debi, debi diyagramında belirtilmiştir (Şekil 12).260 (Orijinal talimatların tercümesi) TR © 2017 Türkçe (Orijinal talimatların tercümesi) Türkçe

9 BAKIM Dikkat - Tehlike! Sistem basınç altında! Her türlü bakım müdahalelerinden önce ve/veya arıza arama sırasında elektrik kablosunu (A8) prizden ayırınız. Cihazın bağlantı hortumlarının veya tankının (A10) şimdi basınç altında olmadıklarını kontrol ediniz. Bu amaç doğrultusunda bir tahliye çıkışını (su şebekesinin musluğu) açınız ve sistemdeki suyu tamamen boşaltınız. Bundan sonra tüm bakım ve temizlik işlerinin gerçekleştirilmesi mümkün olacaktır.

9.1 Filtrelerin temizliği

Ön ltreyi (A1 b) düzenli aralıklarla temiz su ile temizleyiniz ve/veya yabancı cisimlerle tıkanmamış olduğunu kontrol ediniz (Şekil 10). Filtre bölümünü temiz su ile durulayınız.

9.2 Tank basıncının kontrolü (A10)

Cihazın doğru işlediğini garanti etmek için tank (A10) basıncının düzenli aralıklarla (yılda 3-4 defa) kontrol edilmesi gerekir; tank basıncı 1.5 bar’a eşit olmalıdır. Basıncı kontrol etmek için tank (A10) üzerindeki vana kepini (A9 b) çözünüz ve vanaya (A9) manometre ile donatılmış havalı bir pompa bağlayarak basıncı kontrol ediniz (Şekil 11). Basıncın 1.5 bar altında olması halinde, basıncı bu değere ayarlayınız. Yetersiz bir hava basıncı cihazın arızalı çalışmasına ve tank (A10) içindeki lastik diyaframın aşınmasına neden olur. Cihazın tank (A10) basıncının hatalı olmasından dolayı uğradığı zararlar garanti kapsamına dahil değildir. 10 DEPOLAMA Dikkat - Tehlike! Sistem basınç altında! Her türlü bakım müdahalelerinden önce ve/veya arıza arama sırasında elektrik kablosunu (A8) prizden ayırınız. Cihazın bağlantı hortumlarının veya tankının (A10) şimdi basınç altında olmadıklarını kontrol ediniz. Bu amaç doğrultusunda bir tahliye çıkışını (su şebekesinin musluğu) açınız ve sistemdeki suyu tamamen boşaltınız. Bundan sonra tüm depoya kaldırma işlerinin gerçekleştirilmesi mümkün olacaktır. Cihazın mutlak şekilde donmaya karşı korunması gerekir ve +5°C veya altındaki sıcaklıklar durumunda cihaz demonte edilmeli ve kuru ve dondan korunan bir ortamda depolanmalıdır. Emme ve basma hortumlarını ayırdıktan sonra tahliye tapasını (A3) çözünüz ve tank (A10) içinde bulunan suyun tamamını dışarı akıtmak için cihazı yana yatırınız. Pompa gövdesini (A4) boşaltmak için basma rakorundan (A2) suyu dışarı akıtmak amacıyla cihazı tersyüz ediniz.261 (Orijinal talimatların tercümesi) Türkçe (Orijinal talimatların tercümesi) TR © 2017 Türkçe

11 ARIZA ARAMA Arıza Olası Neden Çözüm Motor işliyor ama cihaz su emmiyor

1) İşletmeye almadan önce pompa gövdesine (A4) su

1) Pompa gövdesini doldurunuz (A4, paragraf 6.3’e bakınız).

2) Emme hortumu hava sızdırmaz değil.

2) Önemle tavsiye edilen aksesuarların kullanılmış olduklarını

kontrol ediniz. Emme hortumunun hava sızdırmazlık durumunu kontrol ediniz, dişler üzerinde Teflon bandı kullanınız.

3) Taban vanasının emme süzgeci tıkanmış. 3) Taban vanasını ve emme süzgecini temizleyiniz.

4) Basma tarafı havası, emme noktası kapalı olduğundan dışarı

4) Emme sırasında emme noktalarını (su şebekesi musluğu,

küçük hortum) açınız.

5) Bekleme süresine uyulmamış.

5) Emme hortumunu tamamen suyla doldurunuz, cihaz

çalıştırıldıktan sonra 7 dakikaya kadar bekleyiniz.

6) Emme yüksekliği aşırı. 6) Emme yüksekliğini azaltınız (max. 8 m).

7) Emme hortumu suya daldırılmış değil.

7) Kuyu veya sarnıç içindeki su seviyesini kontrol ediniz,

mümkün ise, emme hortumunu uzatınız. Motor çalışmaya başlamıyor 1) Şebeke gerilimi yok. 1) Gerilimi kontrol ediniz, fişi (A12) takınız. Su debisi yetersiz

1) Emme yüksekliği ve/veya basma yüksekliği aşırı.

1) Emme yüksekliği, basma yüksekliği ve harici tamamlayıcı

parçalar debiyi azaltır! Bu bir arıza değildir.

2) Taban vanasının emme süzgeci tıkanmış. 2) Emme süzgecini temizleyiniz.

3) Emme noktasında su seviyesi çabuk alçalıyor. 3) Taban vanasını su içinde daha derine daldırınız.

4) Cihaz debisi yabancı cisimlerden dolayı azalıyor.

4) Emme rakoru (A1) ve basma rakoru (A2) aracılığıyla bir su jeti ile

pompa gövdesini (A4) temizleyiniz ve gerekli olması halinde cihazı Teknik Servise kontrol ettiriniz. Cihazın entegre ön filtreye (A1 b) sahip olmaması durumunda, bir ön filtre kullanınız. Termostat cihazı devreden çıkarıyor

1) Yabancı cisimlerle rotor arasında sürtünmeden dolayı motor

aşırı yüklenmiş. Kuru çalışma veya su akışı yetersiz.

1) Bir su jeti ile basma hortumu (A2) aracılığıyla pompa gövdesinin

(A4) içini temizleyiniz, termostatı yaklaşık 1 saat boyunca soğumaya bırakınız, gerekli olması halinde cihazı Teknik Servise kontrol ettiriniz.

2) Su bulunduğunu kontrol ediniz, termostatı yaklaşık 1 saat

boyunca soğumaya bırakınız, gerekli olması halinde cihazı Teknik Servise kontrol ettiriniz. Cihaz devamlı olarak açılıyor ve kapanıyor

1) Emme yanı üzerinde bir taban vanası veya ara vana kurulmuş

olup olmadığını kontrol ediniz.

2) Tank (A10) içindeki lastik diyafram bozuk.

2) Lastik diyafram veya tankı değiştiriniz. Teknik Servise

3) Tank içinde hava basıncı yok.

3) İlgili vana (A9) aracılığıyla 1.5 bar’a kadar tanka (A10) hava

doldurunuz (Bakım kısmına bakınız).

4) Basma tarafı hava sızdırıyor.

4) Basma tarafını sızdırmaz şekilde kapatınız, sistemin hava

sızdırmazlık durumunu kontrol ediniz. Cihaz sürekli olarak çalışıyor

1) Basınç anahtarında ayarlanmış olan deveden çıkma basıncı

1) Teknik Servisi bilgilendiriniz ve devreden çıkma basıncının ayarını

2) Basma tarafı hava sızdırıyor.

2) Basma tarafını sızdırmaz şekilde kapatınız, dişler üzerinde Teflon

bant kullanınız.262 263 (Orijinal talimatların tercümesi) TR © 2017 Türkçe (Orijinal talimatların tercümesi) Türkçe

GARANTİ Bu elkitabında tanımlanan cihazlara ilişkin garanti, elkitabında belirtilenlerin tümüne ve özellikle kullanım, kurma ve işletme ile ilgili olanlara uyma ve riayet etme şartına bağlıdır. Tanımlanan ürün, satın alma tarihinden itibaren, yürürlükteki kanunlar uyarınca malzeme veya imalat kusurları için 24 ay (profesyonel satışlar için 12 ay) süre ile tarafımızdan garanti edilir. Garanti altında servis talepleri, orijinal satın alım kanıtı ibraz edilerek yapılabilir. Garanti; şikayet konusu cihazın kullanım yerinde sökülmesi ve monte edilmesinin masraarını, onarımı yapacak personelin kullanım yerine gidiş ve kullanım yerinden dönüş için seyahat masraarını ve taşıma masraarını kapsamaz. Kurma veya işletme hataları, uygun olmayan kullanım şartları, yetersiz özen, ticari amaçlı kullanım veya uygun olmayan onarım girişimlerinin neden olduğu şikayetler garanti ve sorumluluk kapsamı dışındadır; aynı şekilde, normal aşınma da garanti kapsamı dışında kalır. İlgili masraar ve özellikle kontrol ve taşıma masraarı cihazı gönderen ve/veya cihaz kullanıcısına aittir. Yukarıda belirtilen durum özellikle, bir garanti talebi iletildiğinde ve yapılan kontrolden cihazın mükemmel işlediği ve kusur bulundurmadığı veya problemin malzeme veya imalat kusurlarından kaynaklanmadığının belirlendiği durumlarda da geçerlidir. Ürün yeniden kullanıcıya teslim edilmeden önce, çok katı bir teknik kontrole tabi tutulur. Garanti kapsamındaki onarımlar sadece bizim Teknik Servis Merkezimiz veya anlaşmalı ve yetkili bir atölye tarafından yapılmalıdır. Müşteri veya yetkilendirilmemiş üçüncü taraar tarafından garanti geçerliliği sırasında yapılan onarım girişimleri garanti hakkının kaybedilmesine neden olur. Şebeke şinin (A12) kesilmesi ve/veya şebeke kablosunun kısaltılması garantinin sona ermesine yol açar. Tarafımızdan garanti çerçevesinde yapılan müdahaleler garanti süresini uzatmaz ve değiştirilen veya onarılan parçalar açısından yeni bir garanti süresi verilmesine neden olmaz. Özellikle indirim, değiştirme veya zarar tazminatı ve aynı zamanda her türlü dolaylı hasar tazminatı olmak üzere diğer haklar hariç tutulur. Arıza halinde, satın alım kanıtı ile birlikte ürünün satın alındığı satış noktasına danışılmalıdır.263 (Orijinal talimatların tercümesi) Türkçe (Orijinal talimatların tercümesi) TR © 2017 Türkçe

Teknik veriler Birim SXGP900XFBE SXGP1300XFBE Gerilim V/Hz 230 V ~ 50 Hz 230 V ~ 50 Hz Güç W 900 1300 Max. basma yüksekliği (H max ) m

Çalışma basıncı bar 1.5~3.0 1.5~3.0 Max. su sıcaklığı (T max ) °C

Max. emme yüksekliği m

Motor Yalıtımı - B Sınıfı B Sınıfı Motor koruma - IPX4 IPX4 Ses gücü seviyesi L

Brüt ağırlık kg 16.6 17.2 Rakorların çapı mm
