BEDIENUNGSANLEITUNG STNP1300B STANLEY
Lesen Sie bitte diese Bedienungsanleitung vor Gebrauch aufmerksam durch. Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie auch später zu Rate ziehen können. Wenden Sie sich im Falle von Problemen bitte an die Verbraucher-Hotline: www.2helpu.com Seite: 57-67
Med forbehold for tekniske ændringer57 (Übersetzung der Originalanleitung) DE © 2017 Deutsch

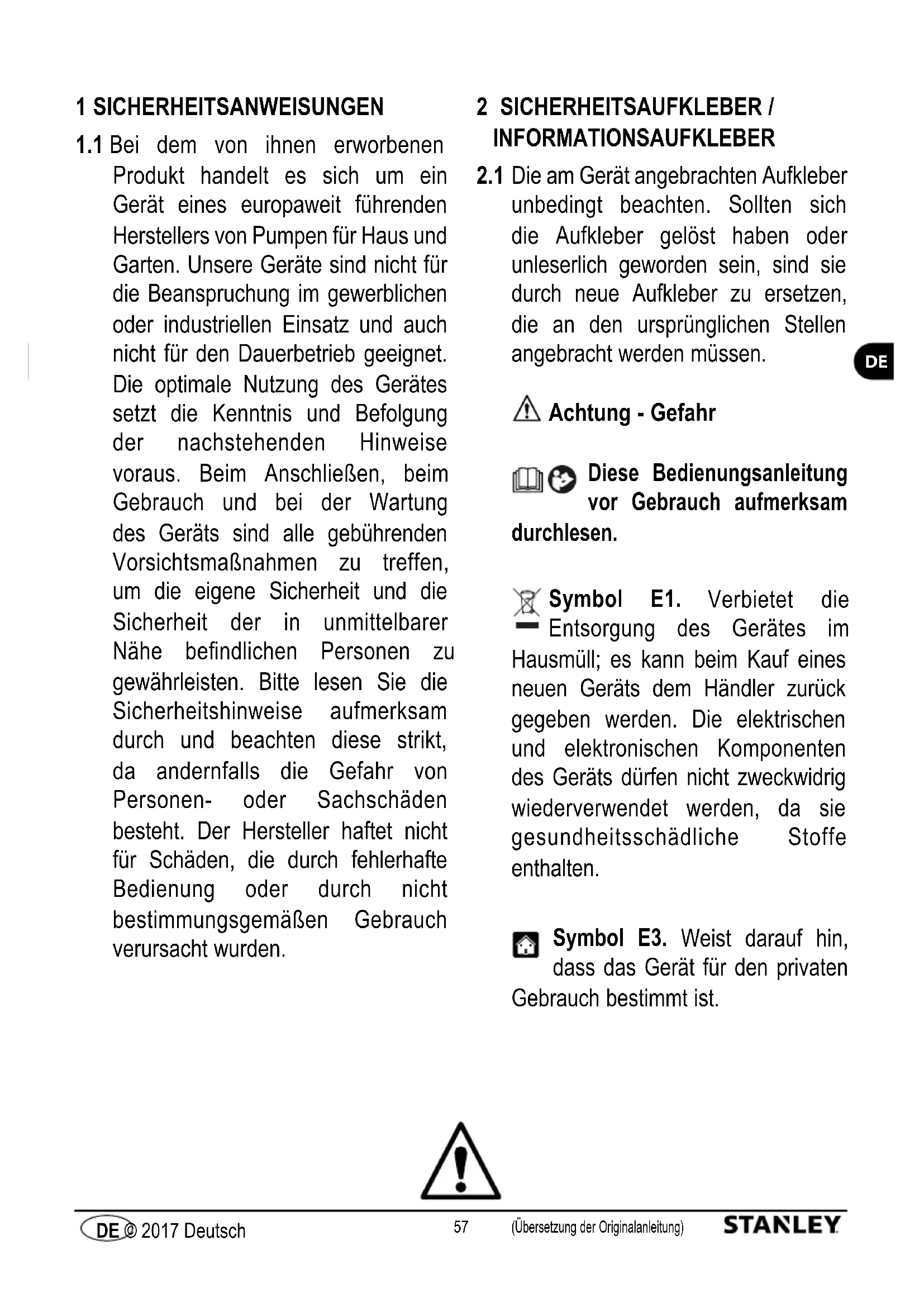

1 SICHERHEITSANWEISUNGEN
1.1 Bei dem von ihnen erworbenen
Produkt handelt es sich um ein Gerät eines europaweit führenden Herstellers von Pumpen für Haus und Garten. Unsere Geräte sind nicht für die Beanspruchung im gewerblichen oder industriellen Einsatz und auch nicht für den Dauerbetrieb geeignet. Die optimale Nutzung des Gerätes setzt die Kenntnis und Befolgung der nachstehenden Hinweise voraus. Beim Anschließen, beim Gebrauch und bei der Wartung des Geräts sind alle gebührenden Vorsichtsmaßnahmen zu treffen, um die eigene Sicherheit und die Sicherheit der in unmittelbarer Nähe bendlichen Personen zu gewährleisten. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch und beachten diese strikt, da andernfalls die Gefahr von Personen- oder Sachschäden besteht. Der Hersteller haftet nicht für Schäden, die durch fehlerhafte Bedienung oder durch nicht bestimmungsgemäßen Gebrauch verursacht wurden. 2 SICHERHEITSAUFKLEBER / INFORMATIONSAUFKLEBER
Die am Gerät angebrachten Aufkleber unbedingt beachten. Sollten sich die Aufkleber gelöst haben oder unleserlich geworden sein, sind sie durch neue Aufkleber zu ersetzen, die an den ursprünglichen Stellen angebracht werden müssen. Achtung - Gefahr Diese Bedienungsanleitung vor Gebrauch aufmerksam durchlesen. Symbol E1. Verbietet die Entsorgung des Gerätes im Hausmüll; es kann beim Kauf eines neuen Geräts dem Händler zurück gegeben werden. Die elektrischen und elektronischen Komponenten des Geräts dürfen nicht zweckwidrig wiederverwendet werden, da sie gesundheitsschädliche Stoffe enthalten. Symbol E3. Weist darauf hin, dass das Gerät für den privaten Gebrauch bestimmt ist.58 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
Symbol CE. Weist darauf hin, dass das Gerät mit den jeweils gültigen EU-Richtlinien übereinstimmt. Schalterstellung Ein/Aus-Schalter. Zeigt an in welcher Position sich der Ein/Aus-Schalter befindet. I = Schalter ist eingeschaltet 0 = Schalter ist ausgeschaltet Garantierter Schallleistungspegel Dieses Gerät hat die Schutzklasse I. Das heißt, dass es mit einem Schutzleiter versehen ist (nur wenn das entsprechende Zeichen am Gerät angebracht ist).59 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
3 SICHERHEITSVORSCHRIFTEN / RESTRISIKEN
3.1 WARNHINWEISE: VERBOTE
3.1.1 Verletzungsgefahr! Kinder, Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten und Personen, die nicht über die erforderliche Erfahrung oder die erforderlichen Kenntnisse verfügen, dürfen das Gerät NICHT verwenden. Kindern darf nicht erlaubt werden, das Gerät als Spielzeug zu verwenden. Die vom Anwender auszuführenden Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden.
3.1.2 Explosions- oder Vergiftungsgefahr! Gerät auf keinen Fall mit entzündbaren, giftigen, aggressiven
oder mit solchen Flüssigkeiten einsetzen, die den vorschriftsmäßigen Betrieb des Geräts beeinträchtigen könnten.
Verletzungsgefahr! Den Wasserstrahl nicht auf Personen oder Tiere richten.
3.1.4 Stromschlaggefahr! Den Wasserstrahl niemals auf das Gerät, auf elektrische Teile oder andere
Elektrogeräte richten.
3.1.5 Kurzschlussgefahr! Gerät auf keinen Fall bei Regen im Freien verwenden. Dies gilt nicht für
Tauchpumpen, die auch bei Regen betrieben werden können. Allerdings muss dann sichergestellt sein, dass der Netzstecker (A12) und eventuelle Verlängerungen spritzwassergeschützt und überflutungssicher angeschlossen sind.
3.1.6 Verletzungsgefahr! Gerät auf keinen Fall durch Kinder, Personen mit eingeschränkten sensorischen,
physischen oder geistigen Fähigkeiten oder unbefugte Personen verwenden lassen.
3.1.7 Stromschlaggefahr! Netzstecker (A12) und Steckdose niemals mit nassen Händen anfassen.
3.1.8 Stromschlag- und Kurzschlussgefahr! Wenn das Netzkabel (A8) beschädigt ist, muss es
vom Hersteller, seinem technischen Kundendienst oder von einem Fachmann mit vergleichbarer Qualikation ausgewechselt werden, um jeder Gefahr vorzubeugen.
3.1.9 Berstgefahr! Gerät niemals mit beschädigter Saug- oder Druckleitung betreiben.
3.1.10 Verletzungsgefahr! Das Gerät standsicher aufstellen; bei Verwendung des Geräts in der Nähe von
Schwimmbecken, Gartenteichen oder anderen offenen Wasserbecken einen Mindestabstand von 2 m einhalten und das Gerät gegen ein Hineinfallen ins Wasser oder Überflutung sichern. Dies gilt nicht für Tauchpumpen, da diese in Wasser eingetaucht betrieben werden können.
3.1.11 Verletzungsgefahr! Auf dem Gerät muss das Typenschild mit den spezifischen Eigenschaften
angebracht sein; andernfalls den Händler hiervon sofort unterrichten. Geräte ohne Typenschild dürfen auf keinen Fall verwendet werden, da sie potenzielle Gefahrenquellen darstellen.60 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
3.1.12 Berstgefahr! Es ist verboten, Eingriffe an Steuerventilen, Sicherheitsventilen und anderen
Sicherheitsvorrichtungen vorzunehmen und ihre Einstellungen zu verändern.
3.1.13 Gefahr durch heißes Wasser! Wenn der Druckschalter defekt oder die Wasserzufuhr unterbrochen
ist, kann sich das noch im Pumpenkörper (A4) befindliche Wasser stark erhitzen, sodass es bei Wasseraustritt zu Verletzungen kommen könnte.
3.1.14 Verletzungsgefahr! Gerät niemals ohne Aufsicht betreiben, falls die Gefahr besteht, dass
Fremdkörper das Gerät verstopfen können.
3.1.15 Kurzschlussgefahr! Gerät nicht am Netzstecker (A12), Netzkabel (A8) oder sonstigen
Anschlussteilen tragen, sondern hierzu den Handgriff (A4 b) verwenden.
3.1.16 Berstgefahr! Darauf achten, dass keine Fahrzeuge über die Saug- und Druckleitungen fahren.
Gerät nicht an der Saug- oder Druckleitung ziehen oder tragen.
3.1.17 Verletzungsgefahr! Das Gerät darf nicht betrieben werden, wenn sich Personen oder Tiere im
Fördermedium aufhalten oder in Kontakt mit dem Fördermedium geraten können.
3.2 WARNHINWEISE: GEBOTE
3.2.1 Kurzschlussgefahr! Sämtliche stromführenden Teile müssen gegen Spritzwasser geschützt sein.
3.2.2 Stromschlaggefahr! Das Gerät ausschließlich an eine geeignete und vorschriftsmäßige Stromquelle
anschließen (IEC 60364-1). In der Anlaufphase kann die Maschine Netzstörungen verursachen. Das Gerät nur an eine Steckdose anschließen, die durch einen FI-Schalter mit einem maximalen Bemessungsfehlerstrom von 30 mA geschützt ist. Ausschließlich vorschriftsmäßige Verlängerungskabel verwenden, die für einen Einsatz im Freien zugelassen sind und deren Querschnitt mindestens so groß ist wie der Querschnitt des Anschlusskabels des Gerätes. Kabeltrommeln müssen komplett abgerollt werden.
3.2.3 Gefahr! Das Gerät darf niemals trocken laufen. Den Pumpenkörper (A4) stets vor dem Einschalten
des Geräts zuerst mit Wasser füllen. Auch ein nur kurzer Betrieb des Geräts ohne Wasser kann zu Schäden führen.
3.2.4 Gefahr unbeabsichtigten Anschaltens! Vor jeglichen Arbeiten am Gerät unbedingt den Netzstecker
(A12) aus der Steckdose ziehen.
3.2.5 Gefahr! Zur Garantie der Sicherheit des Geräts darf die maximale Temperatur des Fördermediums
35°C nicht übersteigen. Die Umgebungstemperatur darf +5°C nicht unterschreiten.
3.2.6 Gefahr! Das Gerät ist nicht zum Fördern von Trinkwasser oder von Wasser für den menschlichen
Gebrauch bestimmt. Das vom Gerät geförderte Wasser kann mit Schmiermittel verunreinigt sein.61 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
3.2.7 Verletzungsgefahr! Die Wartung bzw. Reparatur von Gerät oder Bauteilen darf nur durch
Fachpersonal erfolgen.
3.2.8 Verletzungsgefahr! Vor Abtrennen des Schlauches vom Gerät unbedingt den Restdruck ablassen.
Hierzu das Gerät von der Stromversorgung trennen und einen Verbraucher öffnen.
3.2.9 Verletzungsgefahr! Vor dem Gebrauch sowie in regelmäßigen Abständen die Zubehörteile
kontrollieren und die Komponenten des Geräts auf Bruch bzw. Verschleiß überprüfen.62 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
4.1 Gebrauch der Bedienungsanleitung
Die vorliegende Bedienungsanleitung ist ein wesentlicher Bestandteil des Geräts und muss sorgfältig aufbewahrt werden, damit sie auch später jederzeit zu Rate gezogen werden kann. Die Bedienungsanleitung vor der Installation und dem Gebrauch aufmerksam durchlesen. Der Eigentümer ist verpflichtet, die Bedienungsanleitung im Falle der Veräußerung des Geräts dem neuen Eigentümer zu übergeben. Es ist dafür zu sorgen, dass jeder Anwender das Handbuch vor Inbetriebnahme des Gerätes zur Verfügung hat und sich über die Sicherheits- und Anwendungshinweise informieren kann.
Das Gerät wird teilweise zerlegt in einen Karton verpackt geliefert. Der Lieferumfang ist in Abb. 1 dargestellt.
4.2.1 Mitgeliefertes Infomaterial
D1 Bedienungs- und Wartungsanleitung D2 Sicherheitsanweisungen D3 Garantiebedingungen
4.3 Entsorgung der Verpackung
Die Verpackungsmaterialien sind nicht umweltschädlich, müssen jedoch in jedem Fall in Einklang mit den im Verwendungsland geltenden Bestimmungen entsorgt bzw. recycelt werden. 5 TECHNISCHE INFORMATIONEN
5.1 Vorgesehener Gebrauch
Dieses Gerät ist zum Fördern von sauberem Wasser aus Brunnen oder Regenwasserzisternen für den Gebrauch im Garten oder zur Versorgung von Haushalten mit Brauchwasser bestimmt. Das Gerät darf nicht zum Fördern von Trinkwasser verwendet werden. Verunreinigungen, Sand oder Sedimente haben eine schmirgelnde Wirkung und zerstören das Laufrad. Daher sind geeignete Filter vorzuschalten, die diese Partikel ausfiltern. Chemisch aggressive oder mechanisch abrasive Bestandteile im Fördermedium zerstören das Gerät. Der Mindestdurchfluss pro Stunde muss 80 l/h (1,3 l/min) betragen. Die Pumpen sind nicht zum Betrieb einer Tröpfchenbewässerung geeignet, da der Wasserdurchfluss zu gering ist und eine Kühlung der Pumpe durch das Fördermedium kann nicht mehr sichergestellt ist. Das Gerät muss an einem gut belüfteten, trockenen und frostfreien Ort wettergeschützt aufgestellt werden, wobei die Umgebungstemperatur wiederum 35 °C nicht überschreiten sollte. Das Gerät darf niemals im Regen, in feuchten Räumen oder in Brunnenschächten aufgestellt oder betrieben werden. Das Gerät entspricht der europäischen Norm EN 60335-2-41.
5.2 Unzulässiger Gebrauch
Der Gebrauch durch unerfahrene Personen oder durch Personen, die die in der Gebrauchsanleitung enthaltenen Anweisungen nicht gelesen und vollständig verstanden haben, ist verboten. Es ist verboten, das Gerät mit entzündlichen, explosiven oder giftigen Flüssigkeiten zu speisen. Es ist verboten, das Gerät in entzündlicher oder explosiver Atmosphäre zu betreiben. Es ist verboten, am Gerät technische Änderungen vorzunehmen; unbefugte Änderungen führen zum Erlöschen der Garantie und befreien den Hersteller von jeder zivil- und strafrechtlichen Verantwortung. Schmirgelnde oder andere Werkstoff angreifende Stoffe zerstören das Gerät. Diese Geräte sind nicht geeignet für den Einsatz in Fördermedien mit abrasiven Sand-, Schlamm- oder Lehmbeimengungen. Diese Geräte sind zum Fördern von sauberem Brauchwasser geeignet; zum Fördern von Trinkwasser hingegen sind sie nicht zugelassen. Das Fördern von Fäkalien ist mit diesen Geräten unzulässig.
5.3 Wichtigste Teile (Abb. 1)
A1 Gewindeanschluss Saugseite A1b Integrierter Vorfilter (sofern vorhanden) A2 Gewindeanschluss Druckseite A2b Füllschraube (sofern vorhanden) A3 Ablassschraube A4 Pumpenkörper A4b Handgriff A5 Netzschalter A6 Panzerschlauch A7 Druckschalter A8 Netzkabel A9 Ventil A9b Ventilabdeckung A10 Tank A11 Manometer A12 Netzstecker 6 INSTALLATION Achtung – Gefahr! Das Gerät muss bei der Ausführung aller Installations- und Montagearbeiten vom Stromnetz getrennt sein (Abb. 3). Achtung – Gefahr! Vor Gebrauch des Geräts stets eine Sichtprüfung durchführen, um festzustellen, ob das Gerät, insbesondere Netzkabel (A8) und Netzstecker (A12), beschädigt sind. Ein beschädigtes Gerät darf nicht benutzt werden, Gerät im Schadensfall vom Kundendienst oder dem autorisierten Elektrofachmann überprüfen lassen. Achtung – Gefahr! Wird das Netzkabel (A8) abgeschnitten, erlischt die Garantie. Im Falle einer Reparatur (auch einer Garantiereparatur) wird es dann kostenpflichtig durch ein Original-Netzkabel (A8) ersetzt. Zum Verlängern des Netzkabels (A8) darf nur ein Verlängerungskabel verwendet werden, dessen Querschnitt mindestens so groß ist wie der des Original-Netzkabels (A8). Das Gerät nicht am Netzkabel (A8) anheben und nicht den Netzstecker (A12) am Netzkabel aus der Steckdose ziehen.
6.1 Montage des Geräts
Vor der Inbetriebnahme des Geräts müssen die Saug- und Druckleitungen an das Gerät angeschlossen werden. Das Gerät hierzu stand- und überflutungssicher auf einer ebenen Fläche anordnen (Abb. 4). Damit sich im Falle des Anschlusses an starre Leitungen keine Vibrationen die Leitungen oder die Wände übertragen, empfehlen wir, das Gerät auf eine Gummimatte zu stellen und zumindest ein kleines Stück der Saug- und Druckleitungen kurz vor und nach dem Gerät (Abb. 5) mit einem saug- und druckfesten Schlauchstück zu verbinden.63 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
6.2 Montage der Saugleitung
Achtung – Gefahr! Wenn Ihr Gerät keinen integrierten Vorfilter hat, ist es unbedingt erforderlich, dass zwischen Saugleitung und Sauganschluss (A1) ein Rückschlagventil eingesetzt wird: Dieses Ventil garantiert, dass sich in der Saugleitung kein Druck aufbaut, der zu Undichtigkeiten und auch zum Bersten führen könnte. Die Saugleitung leitet das Wasser von der Wasserquelle zum Gerät. Die Saugleitung an den Gewindeanschluss (A1) anschließen. Darauf achten, dass der Anschluss der Saugleitung absolut dicht ist, da Undichtigkeiten die Leistung des Geräts beeinträchtigen oder das Ansaugen sogar unmöglich machen können. Die Saugleitung sollte einen Mindestdurchmesser von 25 mm (1”) haben sowie knick- und vakuumfest sein. Es empfiehlt sich die Verwendung einer Saugleitung mit Fußventil. Zum Abdichten des Anschlusses Teflonband verwenden (12 - 15 Lagen) (Abb. 6). Darauf achten, dass in der Wasserquelle ausreichend Wasser zur Verfügung steht und sich das Ansaugende der Saugleitung stets unter Wasser befindet. Da die maximale Saughöhe von selbstansaugenden Pumpen 8 m beträgt, darf die Höhe des Geräts über dem Wasserspiegel an der Entnahmestelle höchstens 8 m betragen. Die Saugleitung muss von der Wasserquelle bis zur Pumpe kontinuierlich steigend verlaufen, damit sich keine Luftblasen in der Leitung bilden, die den Betrieb des Geräts beeinträchtigen können (Abb. 7). Falls das Gerät nicht über einen integrierten Vorfilter (A1 b) verfügt, muss zwischen Saugleitung und Sauganschluss (A1) ein Vorfilter installiert werden.
6.3 Befüllen des Geräts
Vor der Montage der Druckleitung den Pumpenkörper (A4) und die Saugleitung über den Druckanschluss (A2) vollständig mit Wasser füllen. Das Befüllen kann auch über die Füllschraube (A2 b) erfolgen, falls vorhanden (Abb. 8). Darauf achten, die beim Befüllen im Pumpenkörper (A4) entstehenden Luftblasen durch leichtes Kippen des Geräts in verschiedene Richtungen zu eliminieren. Das Gerät in dieser Weise weiter füllen, bis das Wasser direkt unterhalb der Einfüllöffnung steht. Bei den Modellen mit integriertem Vorfilter muss zusätzlich noch Wasser über die Verschlusskappe des Vorfilters (A1 b) eingefüllt werden. Die Verschlusskappe öffnen, bis zum Rand Wasser einfüllen und dann die Verschlusskappe wieder handfest zudrehen (Abb. 8).
6.4 Montage der Druckleitung
Der Anschluss für die Druckleitung befindet sich auf der Oberseite des Geräts (A2). An den Druckanschluss sollte ein Schlauch oder Rohr mit möglichst großem Durchmesser (mindestens 19 mm, ¾”) angeschlossen werden. Kleinere Durchmesser verringern die Förderleistung des Geräts erheblich. Zum Abdichten des Anschlusses Teflonband verwenden (12 - 15 Lagen) (Abb. 9). Man beachte, dass bei einem Hauswassersystem die angeschlossenen Leitungen unter einem permanenten Druck stehen. Aus diesem Grund empfehlen wir den Anschluss an ein festes Leitungsnetz über einem Panzerschlauch, der diesem permanenten Druck stand hält. Achtung – Gefahr! Die Verwendung von Gartenschläuchen oder Saugschläuchen auf der Druckseite des Geräts ist unzulässig, wenn die Leitung unter permanentem Druck steht, da es bedingt durch den Dauerdruck, Verschleiß und Materialermüdung schon nach kurzer Zeit zum Platzen oder Reißen des Schlauches kommen kann. Gartenschläuche können nur dann verwendet werden, wenn der Schlauch nicht unter permanentem Druck steht, z.B. nach einem Absperrventil oder Wasserhahn, aber immer nur außerhalb von geschlossenen Räumen.
6.5 Sicherheitsvorkehrungen
Der Betreiber muss Folgeschäden durch die Überflutung von Räumen oder dergleichen aufgrund von Fehlfunktionen des Geräts oder seiner Anbauteile durch geeignete Maßnahmen (z.B. Installation von Überflutungssicherung, Alarmanlage, Reservepumpe, Auffangwanne o.ä.) vorzubeugen. Die Schutzeinrichtungen müssen an einen gesonderten ausfallsicheren Stromkreis angeschlossen werden. Die Sicherheitsvorkehrungen müssen dem jeweiligen individuellen Anwendungsfall entsprechen und in der Lage sein, Wasserschäden durch austretendes Wasser zu reduzieren bzw. zu verhindern. Weiterhin hat der Anwender durch einen Spritzschutz dafür Sorge zu tragen, dass austretendes oder im Falle eines Defektes wegspritzendes Wasser keinen Schaden anrichtet. Es muss sichergestellt werden, dass austretendes Wasser über eine Reservepumpe abgepumpt wird oder durch einen Auslauf abfließt. Alternativ kann eine Alarmanlage installiert werden, die im Falle von Wasseraustritt einen Alarm auslöst und/oder eine Notabschaltung von Gerät und Wasserzufuhr bewirkt, bevor Schäden an Einrichtung oder Bausubstanz auftreten. Die Geräte sollten in den Installationsräumen um 5 bis 10 cm erhöht angeordnet werden, um unmittelbare Schäden durch austretenden Wasser zu vermeiden. Schäden, die aufgrund der Missachtung dieser Vorschriften entstehen, können nicht beim Hersteller geltend gemacht werden. Achtung – Gefahr! Trockenlauf Arbeitet das Gerät länger als 5 min. bei geschlossener Wasserentnahmestelle, kann es durch Überhitzung beschädigt werden. Das Gerät ausschalten, wenn die normale Wasserzufuhr unterbrochen ist. Trockenlauf ohne Wasser zerstört das Gerät. Das Gerät niemals länger als 10 Sekunden trocken laufen lassen. 7 EINSTELLUNGEN
7.1 Voreinstellungen
Unsere Geräte werden im Werk eingestellt. Der Anwender darf diese Einstellungen nicht verändern.64 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
8 INBETRIEBNAHME Achtung – Gefahr! Das Gerät muss bei der Ausführung aller Installations- und Montagearbeiten vom Stromnetz getrennt sein (Abb. 3).
Sind alle Leitungen angeschlossen und der Pumpenkörper (A4) mit Wasser gefüllt, kann man den Netzstecker (A12) in die Steckdose stecken und den Netzschalter (A5) einschalten. Während des Ansaugvorganges muss die Druckleitung geöffnet sein, damit die im System enthaltene Luft entweichen und der Wasserdruck aufgebaut werden kann. Wenn die Saugleitung nicht vollständig mit Wasser gefüllt ist, kann es bis zu 7 Minuten dauern, bis das Gerät voll betriebsbereit ist. Sollte nach der maximal angegebenen Ansaugzeit kein Wasserdruck aufgebaut sein, das Gerät ausschalten und den Fehler nach den Anweisungen (Kapitel 11) suchen.
8.2 Technische Informationen
Man beachte, dass die angegebenen Werte zur Leistung des Geräts Maximalwerte sind, welche sich durch die Verwendung von Anbauteilen (z.B. Druckschlauch, Winkel, Vorlter usw.) reduzieren. Dies ist bei der Auswahl des Geräts zu beachten. Die tatsächliche Förderleistung in den jeweiligen Anwendungsfällen kann dem Leistungsdiagramm (Abb. 12) entnommen werden.
9 PFLEGE UND WARTUNG
Achtung – Gefahr! System steht unter Druck! Vor jedem Wartungseingriff und vor der Fehlersuche zuerst den Netzstecker (A8) aus der Steckdose ziehen. Sicherstellen, dass die Verbindungsleitungen bzw. der Tank (A10) des Geräts nicht mehr unter Druck stehen. Hierzu einen Verbraucher (Wasserhahn) öffnen und das Wasser vollständig aus dem System ablassen. Danach können alle Wartungs- und Reinigungsarbeiten durchgeführt werden.
9.1 Reinigung der Filter
Den Vorlter (A1 b) regelmäßig mit sauberem Wasser reinigen und kontrollieren, dass er nicht durch Fremdkörper verstopft ist (Abb. 10). Die Filterkammer mit sauberem Wasser reinigen.
9.2 Kontrolle des Drucks im Tank (A10)
Zur Gewährleistung des einwandfreien Betriebs des Geräts, muss der Druck im Tank (A10) regelmäßig kontrolliert werden (3 bis 4 Mal jährlich); er muss 1,5 bar betragen. Zum Kontrollieren des Drucks den Ventildeckel (A9 b) am Tank (A10) abschrauben und an das Ventil (A9) eine Luftpumpe mit Manometer anschließen (Abb. 11). Wenn der Druck weniger als 1,5 bar beträgt, muss er wieder auf diesen Wert gebracht werden. Bei zu niedrigem Druck arbeitet das Gerät nicht richtig und unterliegt die Gummimembran im Tank (A10) erhöhtem Verschleiß. Schäden am Gerät aufgrund eines zu niedrigen Drucks im Tank (A10) werden nicht von der Garantie gedeckt. 10 LAGERUNG Achtung – Gefahr! System steht unter Druck! Vor jedem Wartungseingriff und vor der Fehlersuche zuerst den Netzstecker (A8) aus der Steckdose ziehen. Sicherstellen, dass die Verbindungsleitungen bzw. der Tank (A10) des Geräts nicht mehr unter Druck stehen. Hierzu einen Verbraucher (Wasserhahn) öffnen und das Wasser vollständig aus dem System ablassen. Danach können alle Arbeiten zum Lagern des Geräts durchgeführt werden. Das Gerät muss unbedingt vor Frost geschützt und bei Temperaturen von +5 °C oder darunter demontiert und in einem frostsicheren und trockenen Raum gelagert werden. Die Saug- und Druckleitungen lösen, dann die Ablassschraube (A3) ausschrauben und das Gerät kippen, um das Wasser aus dem Tank (A10) abzulassen. Zum Entleeren des Pumpenkörpers (A4) das Gerät auf den Kopf stellen, damit das Wasser über den Druckanschluss (A2) auslaufen kann.65 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
11 FEHLERSUCHE Störung Mögliche Ursache Abhilfe Motor läuft, aber Gerät saugt kein Wasser an.
1) Pumpenkörper (A4) wurde vor Inbetriebnahme nicht mit
1) Pumpenkörper (A4, siehe Abs. 6.3) füllen.
2) Saugleitung undicht.
2) Kontrollieren, ob die empfohlenen Zubehöreinrichtungen
verwendet wurden. Kontrollieren, ob die Saugleitung dicht ist. Zum Abdichten der Gewinde Teflonband verwenden.
3) Saugkorb des Fußventils verstopft. 3) Fußventil und Saugkorb reinigen.
4) Luft auf der Druckseite kann nicht entweichen, da
Entnahmestelle geschlossen ist.
4) Entnahmestellen (Wasserhahn, Spritze) beim Ansaugen öffnen.
5) Wartezeit wurde nicht eingehalten.
5) Saugleitung komplett mit Wasser füllen; bis zu 7 Minuten warten,
nachdem das Gerät eingeschaltet wurde.
6) Zu große Ansaughöhe. 6) Ansaughöhe verringern (max. 8 m).
7) Saugleitung nicht ins Wasser eingetaucht.
7) Wasserstand in Brunnen oder Zisterne kontrollieren; wenn
möglich Saugleitung verlängern. Motor läuft nicht an. 1) Netzspannung fehlt. 1) Spannung überprüfen; Netzstecker (A12) einstecken. Wasserfördermenge ungenügend.
1) Große Ansaughöhe bzw. Förderhöhe.
1) Saughöhe, Förderhöhe und Anbauteile reduzieren die
Förderleistung! Dies ist keine Fehlfunktion.
2) Saugkorb des Fußventils verstopft. 2) Saugkorb reinigen.
3) Der Wasserstand in der Wasserquelle sinkt rasch. 3) Fußventil tiefer ins Wasser eintauchen.
4) Die Förderleistung des Geräts wird durch Fremdkörper
4) Pumpenkörper (A4) durch Saug- (A1) und Druckanschluss
(A2) mit Wasserstrahl reinigen; ggf. Gerät durch Kundendienst überprüfen lassen. Einen Vorfilter verwenden, wenn das Gerät nicht über den integrierten Vorfilter (A1 b) verfügt. Thermoschalter schaltet das Gerät ab.
1) Motor überlastet durch Reibung von Fremdkörpern.
Trockenlauf oder ungenügende Wasserzufuhr.
1) Den Pumpenkörper (A4) durch den Druckanschluss (A2)
mit einem Wasserstrahl innen reinigen. Den Thermoschalter rund 1 Stunde lang abkühlen lassen. Das Gerät ggf. durch den Kundendienst überprüfen lassen.
2) Kontrollieren, ob Wasser vorhanden ist. Den Thermoschalter
rund 1 Stunde lang abkühlen lassen. Das Gerät ggf. durch den Kundendienst überprüfen lassen. Gerät schaltet sich ständig ein und aus.
1) Kein Rückschlagventil auf der Saugleitung; Wasserrückfluss
über die Saugleitung.
1) Überprüfen, ob auf der Saugseite ein Fuß- oder Zwischenventil
2) Gummimembran im Tank (A10) defekt.
2) Gummimembran oder Tank austauschen. Bitte Kundendienst
3) Kein Luftdruck im Tank.
3) Tank (A10) über Ventil (A9) bis zum einem Druck von 1,5 bar mit
Luft füllen (siehe Wartung).
4) Druckseite undicht. 4) Druckseite abdichten. Dichtigkeit der Anlage prüfen.
Gerät bleibt ständig eingeschaltet.
1) Der eingestellte Abschaltdruck des Druckschalters ist zu hoch.
1) Kundendienst benachrichtigen und den Abschaltdruck neu
2) Druckseite undicht.
2) Die Druckseite abdichten. Für die Gewinde Teflonband
verwenden.66 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
GARANTIE Garantien auf die in dieser Anleitung beschriebenen Geräte setzen die Beachtung und Einhaltung aller in dieser Anleitung enthaltenen Hinweise, insbesondere bezüglich des Einsatzes, der Installation und des Betriebes voraus. Für das beschriebene Gerät wird eine Garantie von 24 Monaten (12 Monate beim gewerblichen Verkauf) ab dem Kaufdatum für Material- und Herstellungsfehler im Einklang mit den geltenden gesetzlichen Bestimmungen geleistet. Ein Garantieanspruch kann nur bei Vorlage des originalen Kaufbelegs erhoben werden. Kosten des Aus- und Einbaus des beanstandeten Gerätes am Einsatzort, Fahrtkosten des Reparaturpersonals zum und vom Einsatzort, sowie Transportkosten sind nicht Bestandteil der Garantie. Beanstandungen, deren Ursachen auf Einbau- oder Bedienungsfehler, unangemessene Einsatzbedingungen, mangelnde Pege, gewerblichen Einsatz oder unsachgemäße Reparaturversuche zurückzuführen sind, sind von der Garantie und Haftung ebenso ausgeschlossen wie normaler Verschleiß. Hierdurch entstandene Kosten, insbesondere Überprüfungs- und Frachtkosten, sind vom Einsender bzw. Betreiber des Geräts zu tragen. Dies gilt insbesondere auch dann, wenn ein Garantieanspruch geltend gemacht wurde, die werkseitige Überprüfung aber ergeben hat, dass das Gerät einwandfrei arbeitet und frei von Mängeln ist oder der Defekt nicht auf Material- oder Herstellungsfehler zurückzuführen ist. Jedes Produkt unterliegt vor der Rücksendung einer strengen technischen Endkontrolle. Garantiereparaturen dürfen nur von unserem Kundendienst oder einer von uns dazu autorisierten Kundendienstvertragswerkstatt durchgeführt werden. Reparaturversuche durch den Kunden oder nicht befugte Dritte während der Garantiezeit bewirken das Erlöschen des Garantieanspruchs. Das Abschneiden des Netzsteckers (A12) und/oder das Verkürzen des Netzkabels führen zum Erlöschen der Garantie. Durch eine von uns erbrachte Garantieleistung wird weder die Garantiezeit verlängert, noch für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet. Weitergehende Ansprüche sind ausgeschlossen, insbesondere solche auf Minderung, Wandlung oder Schadenersatz aber auch für Folgeschäden jeder Art. Im Falle einer Fehlfunktion muss man sich an den Händler wenden, bei dem das Gerät erworben wurde. Hierbei muss der Kaufbeleg vorgelegt werden.67 (Übersetzung der Originalanleitung) DE © 2017 Deutsch
Technische Daten Einheit SXGP900XFBE SXGP1300XFBE Spannung V/Hz 230 V ~ 50 Hz 230 V ~ 50 Hz Leistung W 900 1300 Max. Förderhöhe (H max ) m
Max. Förderleistung (Q max ) l/h
Isolierstoffklasse Motor - Klasse B Klasse B Motorschutz - IPX4 IPX4 Schallleistungspegel L
