NÁVOD K OBSLUZE STNP1300B STANLEY
Před použitím si pozorně přečtěte tento návod. Laskavě si uložte tento návod pro budoucí použití. V případě jakýchkoli problémů nebo potíží laskavě kontaktujte linku pomoci zákazníkům: www.2helpu.com Strana: 37-46
Подлежат на технически изменения!37 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS

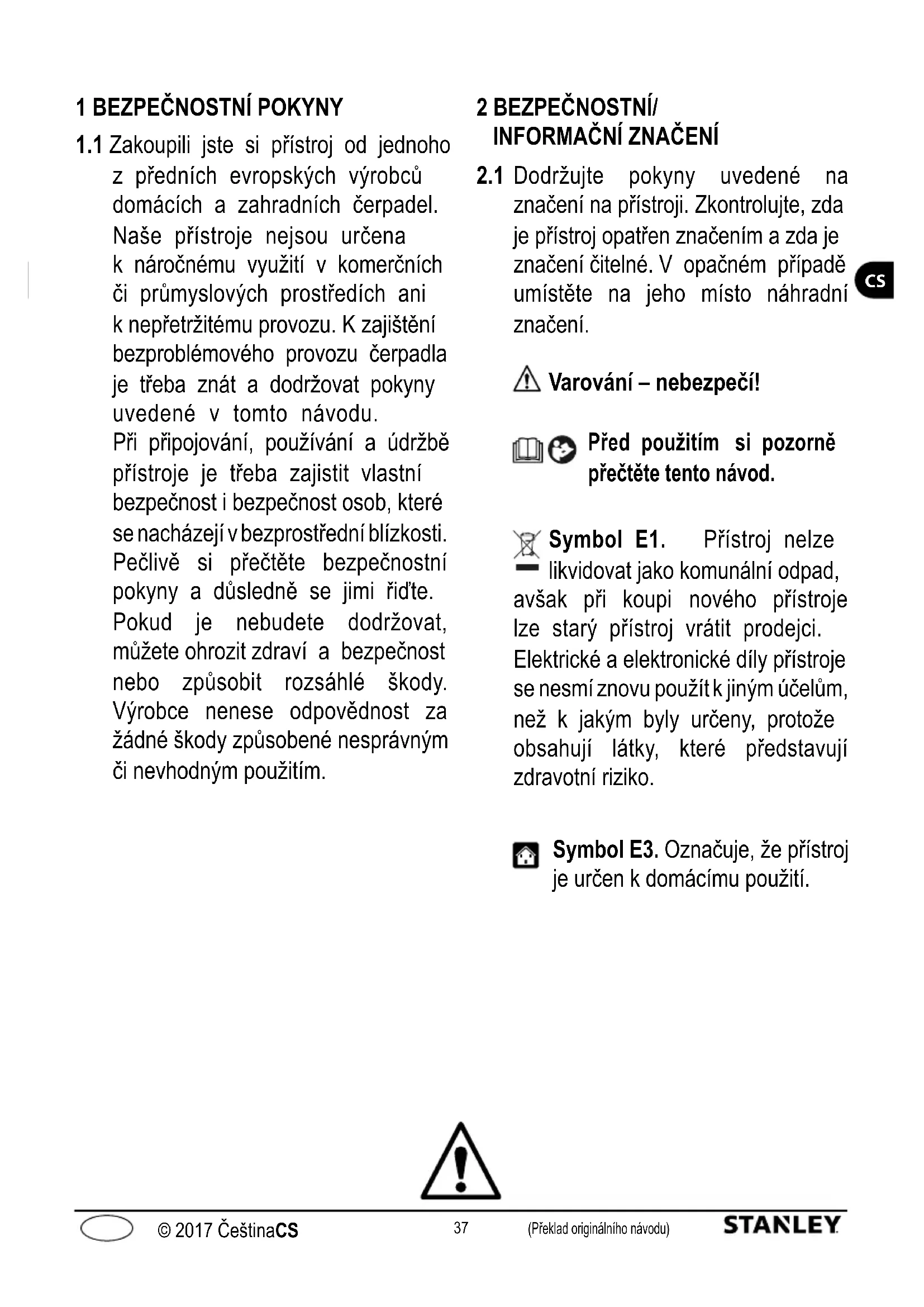

1.1 Zakoupili jste si přístroj od jednoho
z předních evropských výrobců domácích a zahradních čerpadel. Naše přístroje nejsou určena k náročnému využití v komerčních či průmyslových prostředích ani k nepřetržitému provozu. K zajištění bezproblémového provozu čerpadla je třeba znát a dodržovat pokyny uvedené v tomto návodu. Při připojování, používání a údržbě přístroje je třeba zajistit vlastní bezpečnost i bezpečnost osob, které se nacházejí v bezprostřední blízkosti. Pečlivě si přečtěte bezpečnostní pokyny a důsledně se jimi řiďte. Pokud je nebudete dodržovat, můžete ohrozit zdraví a bezpečnost nebo způsobit rozsáhlé škody. Výrobce nenese odpovědnost za žádné škody způsobené nesprávným či nevhodným použitím. 2 BEZPEČNOSTNÍ/
Dodržujte pokyny uvedené na značení na přístroji. Zkontrolujte, zda je přístroj opatřen značením a zda je značení čitelné. V opačném případě umístěte na jeho místo náhradní značení. Varování – nebezpečí! Před použitím si pozorně přečtěte tento návod. Symbol E1. Přístroj nelze likvidovat jako komunální odpad, avšak při koupi nového přístroje lze starý přístroj vrátit prodejci. Elektrické a elektronické díly přístroje se nesmí znovu použít k jiným účelům, než k jakým byly určeny, protože obsahují látky, které představují zdravotní riziko. Symbol E3. Označuje, že přístroj je určen k domácímu použití.38 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
Symbol CE. Udává, že přístroj je v souladu s příslušnými směrnicemi EU. Poloha vypínače. Udává polohu vypínače. I = zapnuto 0 = vypnuto Garantovaná hladina akustického výkonu Tento produkt se řadí do I. třídy ochrany. To znamená, že je vybaven uzemňovací svorkou (pouze pokud je tento symbol na přístroji umístěn).39 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
3.1.1 Nebezpečí úrazu! NEDOVOLTE, aby tento přístroj používaly děti, osoby s omezenými fyzickými,
smyslovými nebo mentálními schopnostmi ani osoby, které nemají potřebné zkušenosti a znalosti. Děti nesmějí tento přístroj používat jako hračku. Úkony čištění a uživatelské údržby nesmějí provádět děti.
3.1.2 Nebezpečí výbuchu nebo otravy! Přístroj nikdy nepoužívejte spolu s hořlavými, toxickými nebo
agresivními kapalinami ani s kapalinami, jejichž používání je neslučitelné s řádným způsobem použití.
Nebezpečí úrazu! Vodním paprskem nemiřte na osoby ani zvířata.
3.1.4 Nebezpečí úrazu elektrickým proudem! Vodním paprskem nemiřte na samotný přístroj, elektrické
části ani jiná elektrická zařízení.
3.1.5 Nebezpečí zkratu! Přístroj nepoužívejte venku za deště. Netýká se ponorných čerpadel, která lze
používat i za deště, je však důležité zajistit, aby byla místa připojení zástrčky (A12) a případných prodlužovacích kabelů chráněna proti stříkající vodě a zaplavení.
3.1.6 Nebezpečí úrazu! Nedovolte, aby tento přístroj používaly děti, osoby s omezenými fyzickými,
smyslovými nebo mentálními schopnostmi a neoprávněné osoby.
3.1.7 Nebezpečí úrazu elektrickým proudem! Zástrčky (A12) ani zásuvky se nedotýkejte mokrýma
3.1.8 Nebezpečí úrazu elektrickým proudem a zkratu! Je-li elektrický kabel (A8) poškozený, musí být
vyměněn výrobcem, autorizovaným servisním střediskem nebo obdobně kvalikovanou osobou, abyste se vyvarovali veškerého nebezpečí.
3.1.9 Nebezpečí výbuchu! Přístroj nepoužívejte, pokud má poškozenou sací či výtlačnou hadici.
3.1.10 Nebezpečí úrazu! Přístroj umístěte do stabilní polohy. Používáte-li přístroj v blízkosti bazénů,
zahradních jezírek nebo jiných venkovních vodních ploch, dodržujte vzdálenost alespoň 2 m od břehu a chraňte jej před pádem do vody nebo zaplavením. Netýká se ponorných čerpadel, která jsou k ponoření do vody určena.
3.1.11 Nebezpečí úrazu! Zkontrolujte, zda je na přístroji štítek s technickými specifikacemi. Pokud chybí,
obraťte se na prodejce. Přístroje bez štítku s údaji se nesmějí používat, protože je nelze identifikovat a mohou být potenciálně nebezpečné.
3.1.12 Nebezpečí výbuchu! Je zakázáno seřizovat regulační ventily, bezpečnostní ventily a jiná
bezpečnostní zařízení či zasahovat do jejich nastavení.40 41 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
3.1.13 Nebezpečí opaření! V případě závady tlakového spínače nebo selhání přívodu vody se může
zbytková voda v těle čerpadla (A4) přehřát a při jejím vypouštění může dojít k opaření.
3.1.14 Nebezpečí úrazu! Existuje-li nebezpečí zanesení, nepoužívejte přístroj bez dozoru.
3.1.15 Nebezpečí zkratu! Při přesunu přístroje netahejte za zástrčku (A12), elektrický kabel (A8) ani jiné
spojovací součástky, ale použijte držadlo (A4b).
3.1.16 Nebezpečí výbuchu! Zajistěte, aby přes sací či výtlačnou hadici nepřejížděla vozidla.
Přístroj netahejte ani nepřesouvejte za sací nebo výtlačnou hadici.
3.1.17 Nebezpečí úrazu! Přístroj nepoužívejte, pokud se v čerpané kapalině nacházejí osoby nebo zvířata
nebo pokud s ní mohou přijít do styku.
3.2 BEZPEČNOSTNÍ OPATŘENÍ: POVINNÉ ČINNOSTI
3.2.1 Nebezpečí zkratu! Všechny elektrické vodiče musí být chráněny před stříkající vodou.
3.2.2 Nebezpečí úrazu elektrickým proudem! Přístroj připojujte výhradně ke zdrojům elektrické energie
vyhovujícím příslušným normám (IEC 603641-1). Přístroj může během spouštění způsobit interference v elektrické soustavě. Přístroj zapojujte výhradně do zásuvek vybavených proudovým chráničem s hodnotou 30 mA nebo nižší. Používejte pouze elektrické prodlužovací kabely, které vyhovují příslušným předpisům, byly schváleny pro venkovní použití a mají minimálně stejný průměr jako elektrický kabel přístroje. Elektrické kabely navinuté na cívky je třeba zcela rozvinout.
3.2.3 Nebezpečí! Přístroj nikdy nesmí být v provozu nasucho – před spuštěním vždy naplňte tělo čerpadla
(A4) vodou. I krátký provoz bez vody může způsobit poškození.
3.2.4 Nebezpečí náhodného zapnutí! Než začnete na přístroji provádět jakoukoli údržbu, vždy nejdříve
vypojte zástrčku (A12) ze zásuvky.
3.2.5 Nebezpečí! V zájmu zajištění bezpečnosti přístroje nesmí maximální teplota čerpané kapaliny
překročit 35 °C. Okolní teplota nesmí klesnout pod +5 °C.
3.2.6 Nebezpečí! Přístroj není určen k čerpání pitné vody ani vody určené ke konzumaci lidmi.
Čerpaná voda může být kontaminována únikem maziva.
3.2.7 Nebezpečí úrazu! Údržbu nebo opravy přístroje či jeho elektrických součástí smí provádět pouze
kvalifikovaný personál.
3.2.8 Nebezpečí úrazu! Před odpojením hadice od přístroje uvolněte zbytkový tlak tím, že přístroj
odpojíte od přívodu napájení a otevřete ventil na výstupu.
3.2.9 Nebezpečí úrazu! Před použitím a v pravidelných intervalech prohlížejte příslušenství a kontrolujte,
zda součásti přístroje nenesou známky závady nebo opotřebení.40 41 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
4.1 Používání návodu
Tento návod tvoří nedílnou součást přístroje, proto si jej uložte pro budoucí použití. Před instalováním/použitím přístroje si návod pečlivě přečtěte. Při prodeji musí prodávající předat tento návod novému vlastníkovi spolu s přístrojem. Zajistěte, aby každý uživatel měl před spuštěním přístroje k návodu přístup a mohl se seznámit s bezpečnostními a provozními pokyny.
Přístroj je dodáván v kartonové krabici. Dodané balení je vyobrazeno na obr. 1.
4.2.1 Dokumentace dodávaná spolu s přístrojem
D1 Návod k použití a údržbě D2 Bezpečnostní pokyny D3 Záruční podmínky
Obalový materiál neznečišťuje životní prostředí, avšak přesto musí být recyklován a zlikvidován v souladu s příslušnou legislativou platnou v zemi, kde se bude přístroj používat. 5 TECHNICKÉ INFORMACE
5.1 Předpokládané použití
Přístroj je určen k čerpání čisté vody ze studní nebo nádrží na dešťovou vodu pro použití na zahradě nebo v systémech přívodu užitkové vody do domácností. Tyto přístroje se nesmějí používat k čerpání pitné vody. Nečistoty, písek a usazeniny mají brusné vlastnosti a poškozují rotor. Vstup čerpadla je proto třeba opatřit vhodnými filtry, které tyto částice zachytí. Chemicky agresivní látky v čerpané kapalině vedou k poškození přístroje. Minimální povolená průtoková rychlost činí 80 l/h (1,3 l/min). Tyto přístroje nejsou vhodné pro systémy kapénkové závlahy, jelikož je v nich příliš nízká průtoková rychlost a čerpaná kapalina nedokáže přístroj dostatečně ochlazovat. Přístroj je třeba nainstalovat na suché, dobře odvětrávané místo a chránit před mrazem a povětrnostními vlivy. Okolní teplota nesmí překročit 35 °C. Přístroj se nesmí instalovat ani používat za deště, na vlhkých místech ani ve studnách. Přístroj vyhovuje evropské normě EN 60335-2-41.
5.2 Nesprávné použití
Přístroj nesmějí používat nekvalifikované osoby ani osoby, které si nepřečetly a nepochopily pokyny v tomto návodu. Je zakázáno plnit přístroj hořlavými, výbušnými, toxickými či chemicky agresivními kapalinami. Přístroj se nesmí používat v potenciálně hořlavém nebo výbušném prostředí. Je zakázáno přístroj jakkoli upravovat. Jakékoli úpravy provedené na přístroji povedou ke zneplatnění záruky a zprostí výrobce veškeré občanskoprávní i trestní odpovědnosti. Brusné a lešticí prostředky i jiné agresivní látky přístroj poškozují. Tyto přístroje nejsou vhodné k čerpání kapalin obsahujících písek, bahno nebo jíl. Tyto přístroje jsou vhodné k čerpání užitkové vody, avšak nikoli pitné vody! Tyto přístroje se nesmějí používat k čerpání výkalů.
5.3 Hlavní součásti (obr. 1)
A1 Přípojka sání se závitem A1b Integrovaný předfiltr (je-li nainstalován) A2 Přípojka výtlaku se závitem A2b Plnicí hrdlo (je-li nainstalováno) A3 Zátka odtoku A4 Tělo čerpadla A4b Držadlo A5 Vypínač A6 Zesílená hadice A7 Tlakový spínač A8 Elektrický kabel A9 Ventil A9b Uzávěr ventilu A10 Nádrž A11 Snímač tlaku A12 Zástrčka 6 MONTÁŽ Varování – nebezpečí! Při instalaci a montáži musí být přístroj odpojen od elektrické sítě (obr. 3). Varování – nebezpečí! Před použitím vždy proveďte vizuální kontrolu přístroje, zejména případného poškození zástrčky (A12) a elektrického kabelu (A8). Poškozený přístroj se nesmí používat. V případě poškození musí přístroj prohlédnout servisní středisko nebo autorizovaný elektrikář. Varování – nebezpečí! Dojde-li k přerušení elektrického kabelu (A8), dochází ke zneplatnění záruky a při opravě je třeba nainstalovat originální náhradní elektrický kabel (A8), a to na náklady zákazníka (i v případě opravy v záruční lhůtě). Je-li nutné elektrický kabel (A8) prodloužit, používejte výhradně prodlužovací kabely s minimálně stejným průměrem, jako má originální elektrický kabel (A8). Přístroj nikdy nezvedejte a zástrčku (A12) nikdy nevytahujte ze zásuvky za elektrický kabel (A8).
6.1 Sestavení přístroje
Před uvedením přístroje do provozu je třeba připojit sací a výtlačnou hadici. Přístroj postavte do stabilní polohy na rovný povrch na místě chráněném proti zaplavení vodou (obr. 4). Abyste zabránili přenosu vibrací na potrubí nebo stěny, položte přístroj na pryžovou podložku a k utlumení vibrací použijte dlouhé hadice (musí být odolné sání a tlaku) bezprostředně před přístrojem a za ním (obr. 5).
6.2 Připojení sací hadice
Varování – nebezpečí! Není-li přístroj vybaven integrovaným předfiltrem, je třeba mezi sací hadici a přípojku sání (A1) namontovat zpětnou klapku. Ta zajišťuje, aby sací hadice nebyla pod tlakem, který by mohl vést k únikům vody nebo prasknutí. Sací hadice přivádí vodu z bodu sání do přístroje. Sací hadici nasaďte na přípojku sání se závitem (A1). Zkontrolujte, zda je připojená sací hadice vzduchotěsná, netěsnosti totiž mohou snížit průtokovou rychlost přístroje nebo mu zcela zabránit v sání vody. Sací hadice musí mít průměr alespoň 25 mm a musí být vakuová a odolná proti skřípnutí.42 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
Doporučuje se používat sací hadici se zpětnou klapkou. K zajištění vzduchotěsného připojení použijte teflonovou izolační pásku (12–15 vrstev) (obr. 6). Ujistěte se, že je v bodě sání k dispozici dostatek vody a že je sací konec hadice neustále ponořen pod hladinou. Jelikož maximální sací výška samonasávacích čerpadel činí 8 metrů, přístroj se nesmí nacházet více než 8 m nad hladinou v bodě sání. Vodorovná část sací hadice musí od bodu sání až k přístroji nepřetržitě stoupat, aby se zabránilo vzniku vzduchových bublin v hadici, které by mohly zhoršit fungování přístroje (obr. 7). Není-li přístroj vybaven integrovaným předfiltrem (A1b), je třeba mezi sací hadici a přípojku sání (A1) nainstalovat předfiltr.
6.3 Plnění přístroje
Před připojením výtlačné hadice zcela naplňte tělo čerpadla (A4) a sací hadici vodou přes přípojku výtlaku (A2). Čerpadlo lze rovněž naplnit přes plnicí hrdlo (A2 b), pokud je jím čerpadlo vybaveno (obr. 8). Při plnění těla čerpadla (A4) se tvoří bubliny, které je třeba mírným nakláněním čerpadla na různé strany vypustit. Znovu dolijte vodu a postup opakujte, dokud hladina vody nesahá těsně pod okraj plnicího otvoru. Pokud je přístroj vybaven integrovaným předfiltrem, je třeba přes uzávěr předfiltru (A1b) dolít další vodu. Otevřete uzávěr, naplňte až po okraj vodou a uzávěr opět ručně zašroubujte (obr. 8).
6.4 Připojení výtlačné hadice
Přípojka výtlačné hadice se nachází na horní straně přístroje (A2). Hadici je třeba připojit k hadici nebo potrubí o největším možném průměru (minimálně 19 mm). Menší průměry výrazně snižují průtokovou rychlost přístroje. K zajištění vzduchotěsného připojení použijte teflonovou izolační pásku (12–15 vrstev) (obr. 9). V systému čerpadla pro domácí použití je připojené potrubí neustále pod tlakem. Proto v případě připojení ke stálému vodovodnímu potrubí doporučujeme použít zesílenou hadici, která tomuto soustavnému tlaku dokáže odolat. Varování – nebezpečí! Je-li potrubí neustále pod tlakem, není povoleno používat na straně výtlaku přístroje zahradní ani sací hadice, protože soustavný tlak v kombinaci s opotřebením a únavou materiálů může i po krátké době používání způsobit jejich prasknutí či protržení. Zahradní hadice se smějí používat pouze ve venkovním prostředí a v případě, že nebudou neustále pod tlakem, např. jsou-li instalovány za uzavíracím ventilem nebo vodovodním kohoutkem.
6.5 Bezpečnostní prvky
Uživatel musí předcházet poškození vzniklému v důsledku zaplavení instalačních prostor nebo jiných příčin v případě selhání přístroje nebo externích součástí pomocí vhodných bezpečnostních prvků (např. instalací okruhu chránícího proti zaplavení, výstražného systému, záložního čerpadla, sběrné nádrže nebo podobného vybavení), které je třeba připojit k samostatnému elektrickému obvodu zabezpečenému proti selhání. Tyto bezpečnostní prvky musí být uzpůsobeny konkrétním podmínkám použití a musí být schopné omezit poškození způsobené únikem vody nebo mu zcela zabránit. Uživatel musí rovněž nainstalovat ochranný kryt, který zabrání škodám způsobeným únikem či stříkáním vody v případě selhání čerpadla. Je třeba nainstalovat záložní čerpadlo či podlahový odtok, které zajistí okamžitý odvod unikající vody. V opačném případě lze nainstalovat výstražný systém, který spustí výstrahu nebo zajistí nouzové zastavení přístroje a přívodu vody v případě úniku vody dříve, než dojde k poškození vybavení nebo majetku. Dále doporučujeme umístit veškeré vybavení v místnostech s nainstalovanými přístroji do výšky 5–10 cm nad podlahu, aby případný únik vody nezpůsobil okamžité škody. Výrobce nenese žádnou odpovědnost za škody vzniklé v důsledku nedodržení tohoto doporučení. Varování – nebezpečí! Provoz nasucho Bude-li přístroj déle než 5 minut v provozu se zavřeným bodem sání, může dojít k jeho poškození v důsledku přehřátí. Vyskytne-li se v toku vody překážka, přístroj vypněte. Provoz nasucho může přístroj nevratně poškodit, proto přístroj nikdy nenechávejte pracovat nasucho déle než 10 sekund. 7 NASTAVENÍ
7.1 Předběžné nastavení
Naše přístroje se dodávají s nastavením z výroby a uživatelé nesmějí toto nastavení upravovat.
Varování – nebezpečí! Při instalaci a montáži musí být přístroj odpojen od elektrické sítě (obr. 3).
Po připojení všech trubek a naplnění těla čerpadla (A4) vodou lze zapojit zástrčku (A12) a spustit přístroj pomocí vypínače (A5). Ve fázi rozběhu musí být výtlačná trubka otevřená, aby mohl ze systému uniknout vzduch a dosáhlo se potřebného tlaku vody. Není-li sací hadice zcela naplněna vodou, může kompletní zprovoznění přístroje trvat až 7 minut. Pokud voda po maximální uvedené době rozběhu nedosáhne dostatečného tlaku, vypněte přístroj a postupujte dle pokynů uvedených v plánu odstraňování poruch (kapitola 11).
8.2 Technické informace
Uvedené hodnoty průtokové rychlosti přístroje představují maximální hodnoty, které se při použití externích součástí (např. výtlačné hadice, trubkových kolen, předltru atd.) snižují. To je třeba brát v úvahu při výběru přístroje. Skutečná průtoková rychlost v konkrétních instalačních podmínkách je uvedena v grafu průtokové rychlosti (obr. 12). 9 ÚDRŽBA Varování – nebezpečí! Systém je pod tlakem! Před prováděním jakékoli údržby nebo při odstraňování poruch vypojte elektrický kabel (A8) ze zásuvky. Zkontrolujte, zda připojené hadice nebo nádrž přístroje (A10) nejsou stále pod tlakem. Za tím účelem otočte vodovodním kohoutkem a vypusťte ze systému všechnu vodu. Poté lze provádět veškeré úkony spojené s údržbou a čištěním.
Předltr (A1b) pravidelně proplachujte čistou vodou a kontrolujte, zda není zanesený (obr. 10). Komoru ltru opláchněte čistou vodou.
9.2 Kontrola tlaku v nádrži (A10)
V zájmu zajištění správného provozu přístroje je třeba pravidelně (3–4krát ročně) kontrolovat tlak v nádrži (A10); ten musí mít hodnotu 1,5 bar. Chcete-li zkontrolovat tlak, odšroubujte uzávěr ventilu (A9b) na nádrži (A10) a zkontrolujte tlak připojením kompresoru se snímačem tlaku k ventilu (A9) (obr. 11). Je-li tlak nižší než 1,5 bar, zvyšte jej na tuto hodnotu.42 43 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
Nedostatečný tlak vzduchu způsobuje nesprávný chod přístroje a vede k opotřebení pryžové membrány v nádrži (A10). Na jakékoli poškození přístroje způsobené nesprávným tlakem v nádrži (A10) se nevztahuje záruka. 10 ULOŽENÍ Varování – nebezpečí! Systém je pod tlakem! Před prováděním jakékoli údržby nebo při odstraňování poruch vypojte elektrický kabel (A8) ze zásuvky. Zkontrolujte, zda připojené hadice nebo nádrž přístroje (A10) nejsou stále pod tlakem. Za tím účelem otočte vodovodním kohoutkem a vypusťte ze systému všechnu vodu. Poté lze provést veškeré úkony spojené s uložením. Přístroj je třeba chránit před mrazem a v případě teploty +5 °C nebo nižší je nutné přístroj odinstalovat a uložit na suché místo chráněné před mrazem. Po odpojení sací a výtlačné hadice odšroubujte zátku odtoku (A3) a přístroj nakloňte, aby z nádrže (A10) vytekla veškerá voda. Tělo čerpadla (A4) zcela vyprázdníte tak, že přístroj obrátíte vzhůru nohama, aby z přípojky výtlaku (A2) vytekla voda.44 45 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
Problémy Možné příčiny Nápravné kroky Motor běží, ale přístroj nesaje vodu.
1) Tělo čerpadla (A4) nebylo před spuštěním naplněno vodou. 1) Naplňte tělo čerpadla (A4, viz bod 6.3) vodou.
2) Sací hadice není vzduchotěsná.
2) Zkontrolujte, zda používáte doporučené příslušenství.
Zkontrolujte vzduchotěsnost sací hadice a přípojky omotejte teflonovou páskou.
3) Sací koš zpětné klapky je ucpaný. 3) Vyčistěte zpětnou klapku a sací koš.
4) Na straně výtlaku nemůže unikat vzduch, protože je zavřené
4) Při rozběhu otevřete sací body (kohoutek na přívodu vody,
5) Neuběhla dostatečně dlouhá doba.
5) Sací hadici zcela naplňte vodou a počkejte až 7 minut po
6) Příliš velká sací výška. 6) Snižte sací výšku (max. 8 m).
7) Sací hadice není ponořená ve vodě.
7) Zkontrolujte hladinu vody ve studni nebo nádrži a v případě
potřeby sací hadici prodlužte. Motor se nespustí. 1) Nefunguje přívod napájení. 1) Zkontrolujte napětí, zapojte zástrčku (A12). Průtoková rychlost vody je nedostatečná.
1) Příliš velká sací nebo výtlačná výška.
1) Příliš velká sací a výtlačná výška a externí součásti způsobují
snížení průtokové rychlosti. Nejedná se o závadu.
2) Sací koš zpětné klapky je ucpaný. 2) Vyčistěte sací koš.
3) Hladina vody v bodě sání příliš rychle klesá. 3) Zpětnou klapku ponořte hlouběji pod hladinu.
4) Nečistoty ve vodě snižují průtokovou rychlost.
4) Vyčistěte tělo čerpadla (A4) tak, že do přípojky sání (A1)
a přípojky výtlaku (A2) namíříte proud vody. V případě potřeby nechte přístroj zkontrolovat v servisním středisku. Není-li přístroj vybaven integrovaným předfiltrem (A1b), použijte předfiltr. Přístroj je vypínán termostatem.
1) Motor je přetížený v důsledku tření částic nečistot na rotoru.
Provoz nasucho nebo nedostatečný přívod vody.
1) Vyčistěte tělo čerpadla (A4) tak, že do přípojky výtlaku (A2)
namíříte proud vody. Poté nechte termostat asi 1 hodinu chladnout. V případě potřeby nechte přístroj zkontrolovat v servisním středisku.
2) Zkontrolujte přítomnost vody a nechte termostat asi 1 hodinu
chladnout. V případě potřeby nechte přístroj zkontrolovat v servisním středisku. Přístroj se neustále zapíná a vypíná.
1) Na sací hadici chybí zpětná klapka, ze sací hadice se vrací
1) Zkontrolujte, zda je na straně sání nainstalována zpětná klapka
2) Vyměňte pryžovou membránu nebo nádrž.
Kontaktujte servisní středisko.
3) Nízký tlak vzduchu v nádrži.
3) Příslušným ventilem (A9) napusťte do nádrže (A10) vzduch na
tlak 1,5 bar (viz kapitola Údržba).
4) Strana výtlaku není vzduchotěsná.
4) Utěsněte stranu výtlaku, aby byla vzduchotěsná, a zkontrolujte
vzduchotěsnost systému. Přístroj neustále pracuje. 1) Vypínací tlak nastavený na tlakovém spínači je příliš vysoký. 1) Obraťte se na servisní středisko a nechte vypínací tlak opravit.
2) Strana výtlaku není vzduchotěsná.
2) Utěsněte stranu výtlaku, aby byla vzduchotěsná, a přípojky
omotejte teflonovou páskou.45 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
ZÁRUKA Záruky týkající se přístrojů popsaných v tomto návodu jsou podmíněny dodržováním všech obsažených doporučení, zejména těch, která se týkají použití, instalace a provozu přístroje. Poskytujeme záruku v délce 24 měsíců (12 měsíců při prodeji rmám) od data koupě popsaného výrobku, která se vztahuje na vady materiálu nebo zpracování v souladu s aktuálně platnými zákony. Ke každé žádosti o servis v záruční lhůtě je třeba přiložit originál dokladu o koupi. Záruka nekryje náklady na demontáž a instalaci příslušného přístroje v místě používání, náklady na dopravu servisních techniků na místo použití a z něj ani přepravní náklady. Záruka se nevztahuje na reklamace v důsledku nesprávné instalace nebo provozu, nevhodných podmínek použití, nedbalosti, komerčního využití nebo nevhodných pokusů o opravu a neneseme za ně žádnou odpovědnost; záruka se rovněž nevztahuje na běžné opotřebení. Výsledné náklady, zejména náklady na prohlídku a dopravu, budou naúčtovány odesílateli nebo provozovateli přístroje. To platí také v případě, že dojde k odeslání žádosti o uplatnění záruky, avšak zjistí se, že přístroj funguje normálně a bez závad nebo že daný problém není způsoben vadami materiálu či zpracováním. Před vrácením uživateli prochází každý výrobek důkladnou technickou prohlídkou. Opravy v záruční lhůtě smějí provádět pouze naše servisní střediska nebo autorizované opravny. Pokusy o opravu zákazníkem nebo neoprávněnou třetí stranou v záruční lhůtě budou mít za následek ztrátu veškerých nároků na uplatnění záruky. Odříznutí zástrčky nebo zkrácení elektrického kabelu bude mít za následek ztrátu veškerých nároků na uplatnění záruky. Práce, které provedeme v záruční lhůtě, neprodlužují dobu platnosti záruky ani nezakládají novou záruční lhůtu na vyměněné či opravené díly. Veškeré další nároky, včetně práva na slevy, změny nebo kompenzaci, a náhrady následných škod jsou vyloučeny. V případě závady se obraťte na prodejnu, v níž jste výrobek zakoupili, a předložte doklad o koupi.46 (Překlad originálního návodu) © 2017 Čeština (Překlad originálního návodu) © 2017 ČeštinaCS
Technické údaje Jednotka SXGP900XFBE SXGP1300XFBE Napětí V/Hz 230 V ~ 50 Hz 230 V ~ 50 Hz Výkon W 900 1300 Max. výtlačná výška (H max ) m
Max. průtoková rychlost (Q max ) l/h
Max. velikost částic Ø mm
Izolace motoru - Třída B Třída B Ochrana motoru - IPX4 IPX4 Hladina akustického výkonu L
Hrubá hmotnost kg 16.6 17.2 Průměr přípojek mm
