LIETOŠANAS INSTRUKCIJA STNP1300B STANLEY

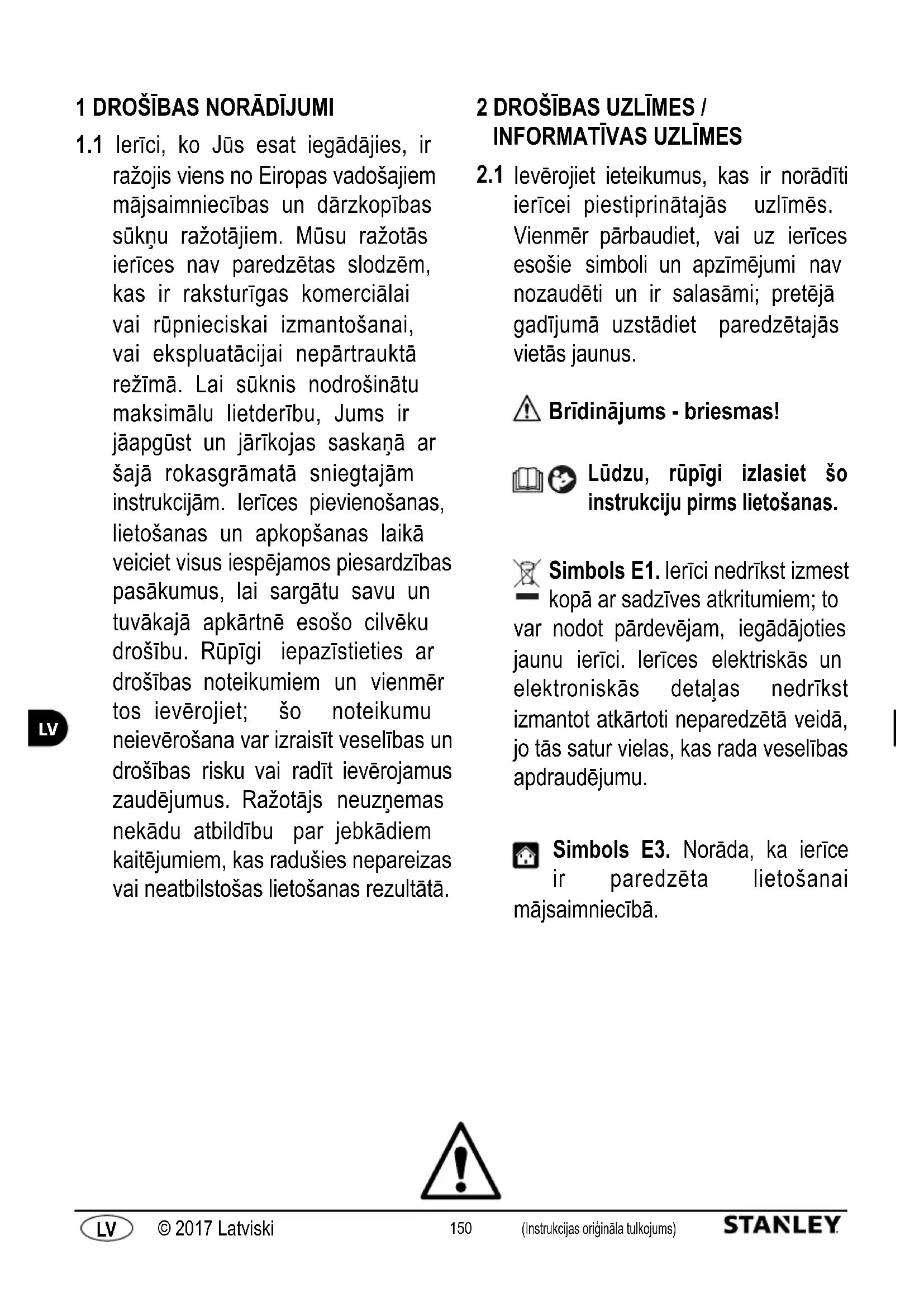

1.1 lerīci, ko Jūs esat iegādājies, ir ražojis viens no Eiropas vadošajiem mājsaimniecības un dārzkopības sūkņu ražotājiem. Mūsu ražotās ierīces nav paredzētas slodzēm, kas ir raksturīgas komerciālai vai rūpnieciskai izmantošanai, vai ekspluatācijai nepārtrauktā režīmā. Lai sūknis nodrošinātu maksimālu lietderību, Jums ir jāapgūst un jārīkojas saskaņā ar šajā rokasgrāmatā sniegtajām instrukcijām. Ierīces pievienošanas, lietošanas un apkopšanas laikā veiciet visus iespējamos piesardzības pasākumus, lai sargātu savu un tuvākajā apkārtnē esošo cilvēku drošību. Rūpīgi iepazīstieties ar drošības noteikumiem un vienmēr tos ievērojiet; šo noteikumu neievērošana var izraisīt veselības un drošības risku vai radīt ievērojamus zaudējumus. Ražotājs neuzņemas nekādu atbildību par jebkādiem kaitējumiem, kas radušies nepareizas vai neatbilstošas lietošanas rezultātā.
2 DROŠĪBAS UZLĪMES / INFORMATĪVAS UZLĪMES
2.1 levērojiet ieteikumus, kas ir norādīti ierīcei piestiprinātajās uzlīmēs. Vienmēr pārbaudiet, vai uz ierīces esošie simboli un apzīmējumi nav nozaudēti un ir salasāmi; pretējā gadījumā uzstādiet paredzētajās vietās jaunus.
Brīdinājums - briesmas!
Lūdzu, rūpīgi izlasiet šo instrukciju pirms lietošanas.
Simbols E1. lerīci nedrīkst izmest kopā ar sadzīves atkritumiem; to nodot pārdevējam, iegādājoties nu ierīci. lerīces elektriskās un ktroniskās detaļas nedrīkst tantot atkārtoti neparedzētā veidā, ās satur vielas, kas rada veselības raudējumu.
Simbols E3. Norāda, ka ierīce ir paredzēta lietošanai saimniecībā.
CE CE simbols. Norāda, ka ierīce atbilst attiecīgajām ES direktīvām.
IESLĒGŠANAS/IZSLĒGŠANAS slēdža pozīcija. Norāda IESLĒGŠANAS/IZSLĒGŠANAS slēdža pozīciju.
I = Slēdzis IESLĒGTS
0 = Slēdzis IZSLĒGTS
Garantētais skaņas intensitātes enis
Šā izstrādājuma izolācijas
klase ir I. Tas nozīmē, ka tas ir aprīkots ar aizsargzemējuma vadītāju (tikai tādā gadījumā, ja uz iekārtas ir norādīts simbols).
LV
3 DROŠĪBAS NOTEIKUMI / ATLIKUŠIE RISKI
3.1 DROŠĪBAS PASĀKUMI: AIZLIEGUMI
3.1.1 Traumatisma risks! NEDRİKST Įaut ierīci izmantot bērniem vai personām, kam ir traucētas fiziskās, maņu orgānu vai garīgās spējas, vai kam nav nepieciešamās pieredzes un zināšanu. Bērni nedrīkst ierīci lietot kā rotaļlietu. Bērniem ir aizliegts veikt tīrīšanu un lietotājam paredzēto apkopi.
3.1.2 Sprādzienbīstamība vai saindēšanās risks! Nekādā gadījumā nelietojiet ierīci ar uzliesmojošiem un toksiskiem šķidrumiem vai šķidrumiem, kuru īpašības neatbilst tās pareizai darbībai.
3.1.3 Traumatisma risks! Nevērsiet ūdens strūklu pret cilvēkiem vai dzīvniekiem.
3.1.4 Nāvējošas elektrotraumas risks! Nevērsiet ūdens strūklu pret pašu ierīci, elektrodetalām vai citām elektroierīcēm.
3.1.5 Īsslēguma risks! Nelietojiet ierīci ārpus telpām lietus laikā. Tas neattiecas uz iegremdējamajiem sūkņiem, kurus drīkst izmanatot arī lietus laikā; tomēr ir svarīgi nodrošināt, lai kontaktdakšas savienojumi (A12) un jabkuri pagarinātāji ir aizsargāti pret ūdens šļakatām un applūdināšanu.
3.1.6 Traumatisma risks! Neļaujiet ierīci izmantot bērniem vai personām, kam ir traucētas fiziskās, maņu orgānu vai garīgās spējas, vai jebkurām nepiederošām personām.
3.1.7 Nāvējošas elektrotraumas risks! Nepieskarieties kontaktdakšai (A12) un/vai kontaktligzdai ar slapjām rokām.
3.1.8 Nāvējošas elektrotraumas un īsslēguma risks! Ja ir bojāts barošanas kabelis (A8), tas ir jānomaina ražotājam, autorizētam servisa centram vai atbilstoši kvalificētām personām, lai novērstu jebkādus riskus.
3.1.9 Sprādzienbīstamība! Nelietojiet ierīci, ja ir bojāta sūkšanas vai padeves šļūtene.
3.1.10 Traumatisma risks! Novietojiet ierīci stabilā stāvoklī; izmantojot ierīci peldbaseinu, dārza dīku vai citu āraūdenstilpju tuvumā, turiet to vismaz 2 m attālumā no ūdens malas un aizsargājiet to no iekrišanas ūdenī vai applūdināšanas. Tas neattiecas uz iegremdējamajiem sūkņiem, jo tos ir atļauts iegremdēt ūdenī.
3.1.11 Traumatisma risks! Pārbaudiet, vai ierīce ir aprīkota ar datu plāksnīti, kurā ir norādīta tās specifikācija; ja tās nav, nekavējoties sazinieties ar izplatītāju. Nedrīkst lietot ierīces bez datu plāksnītes, jo tās nav iespējams identificēt un tās ir potenciāli bīstamas.
3.1.12 Sprādzienbīstamība! Nav atļauta jebkāda regulētājvārstu, drošības vārstu vai citu drošības ierīču regulēšana, kā arī iejaukšanās to iestatījumos.
3.1.13 Applaucēšanās risks! Spiediena slēdža disfunkcijas vai ūdens padeves traucējumu gadījumā sūkņa korpusā (A4) palikušais ūdens var pārkarst un izplūstot izraisīt applaucēšanos.
3.1.14 Traumatisma risks! Ja pastāv aizkeršanās risks, nedarbiniet nepieskatītu ierīci.
3.1.15 Īsslēguma risks! Nepārvietojiet ierīci, velkot aiz kontakdakšas (A12), barošanas kabela (A8) vai citiem savienojuma armatūras elementiem; izmantojiet rokturi (A4 b).
3.1.16 Sprādzienbīstamība! Neļaujiet transportlīdzekļiem braukt pāri sūkšanas vai padeves šļūtenei. Nevelciet vai nepārvietojiet ierīci aiz sūkšanas vai padeves šļūtenes.
3.1.17 Traumatisma risks! Nelietojiet ierīci, ja sūknējamajā šķidrumā atrodas cilvēki vai dzīvnieki, vai viņi var nonākt saskarē ar to.
3.2 DROŠĪBAS PASĀKUMI: PRASĪBAS
3.2.1 Īsslēguma risks! Visiem elektrovadošajiem elementiem ir jābūt aizsargātiem pret ūdens šlakatām.
3.2.2 Nāvējošas elektrotraumas risks! Pieslēdziet ierīci vienīgi tādam elektroenerģijas avotam, kas atbilst attiecīgajiem standartiem (IEC 603641-1); palaišanas laikā ierīce var radīt traucējumus elektriskajā sistēmā. Savienojiet ierīci vienīgi ar tādu kontaktrozeti, kurai ir uzstādīta paliekošās strāvas ierīce, kas ir paredzēta 30 mA vai mazāk. Izmantojiet vienīgi tādus elektrības pagarinātājus, kuri atbilst attiecīgajiem noteikumiem, ir apstiprināti izmantošanai ārpus telpām un kuru vada šķērsgriezums nav mazāks kā ierīces barošanas kabelim. Uz spolēm uztīti barošanas kabeli ir pilnībā jāatritina.
3.2.3 Briesmas! lerīce nekādā gadījumā nedrīkst darboties bez ūdens; vienmēr pirms tā iedarbināšanas pielejiet sūkņa korpusu (A4) ar ūdeni. Pat īslaicīga ekspluatācija bez ūdens var radīt bojājumu.
3.2.4 Nejaušas ieslēgšanas risks! Vienmēr pirms jebkādu darbu veikšanas ar ierīci atvienojiet kontaktdakšu (A12) no kontaktrozetes.
3.2.5 Briesmas! Lai garantētu ierīces drošību, sūknējamā šķidruma maksimālā temperatūra nedrīkst pārsniegt 35 °C. Apkārtējās vides temperatūra nedrīkst noslīdēt zem +5 °C.
3.2.6 Briesmas! lerīce nav paredzēta iedzīvotāju vajadzībām paredzētā ūdens vai dzeramā ūdens sūknēšanai. Sūknējamais ūdens var būt piesārņots ar noplūdušu smērvielu.
3.2.7 Traumatisma risks! lerīces un elektrisko komponentu apkopi un/vai remontu drīkst veikt tikai speciālisti.
3.2.8 Traumatisma risks! Pirms šlūtenes atvienošanas no ierīces izlaidiet palikušo spiedienu; lai to izdarītu, atvienojiet ierīci no elektroenerģijas padeves un atveriet patērētāja izplūdes atveri.
3.2.9 Traumatisma risks! Pirms lietošanas un regulāros intervālos pārbaudiet piederumus un pārliecinieties, vai ierīces sastāvdaļām nav atteices un/vai nolietojuma pazīmju.
4 VISPĀRĒJA INFORMĀCIJA
4.1 Rokasgrāmatas lietošana
Šī rokasgrāmata ir neatņemama ierīces sastāvdaļa, un tā ir jāsaglabā turpmākai uzzinai. Lūdzu, pirms ierīces uzstādīšanas/lietošanas rūpīgi izlasiet rokasgrāmatu. Pārdodot ierīci, rokasgrāmata ir jānodod kopā ar ierīci tās jaunajam īpašniekam. Nodrošiniet, lai pirms ierīces iedarbināšanas rokasgrāmata būtu pieejama ikvienam lietotājam un viņš varētu iepazīties ar drošības un ekspluatācijas instrukcijām.
4.2 Piegãde
lerīce tiek piegādāta kartona kastē.
Piegādes komplekts ir attēlots 1. attēlā.
4.2.1 lerīcei pievienotais informatīvais materiāls
D1 Lietošanas un apkopes rokasgrāmata
D2 Drošības norādījumi
D3 Garantijas noteikumi
4.3 lepakojuma utilizēšana
Iepakojuma materiāli nav kaitīgi apkārtējai videi, taču tie tik un tā ir jāpārstrādā vai jāizmet, ievērojot attiecīgajā valstī spēkā esošās prasības.
5 TEHNISKÄ INFORMÄCIJA
5.1 Paredzētais pielietojums
Šī ierīce ir paredzēta tīra ūdens sūknēšanai no akām vai lietus ūdens cisternām dārzkopībai vai izmantošanai mājsaimniecības ūdens apgādes sistēmās; šīs ierīces nedrīkst izmantot dzeramā ūdens sūknēšanai. Netīrumi, smiltis un nosēdumi ir abrazīvi un bojā darbratu. Uzstādiet piemērotus filtrus, kas aiztur šīs daļinas pirms nonākšanas sūknī. Kīmiski agresīvas vielas sūknējamajā šķidrumā bojā ierīci.
Minimālais pieļaujamais caurplūdums stundā ir 80 l/h (1,3 l/min). Šīs ierīces nav piemērotas pilienveida apūdeņošanas sistēmām, jo pārāk mazais ūdens plūsmas ātrums neļauj sūknējamajam šķidrumam dzesēt ierīci atbilstoši prasībām.
lerīce ir jāuzstāda sausā, labi vēdināmā vietā, kas ir aizsargāta no sala un laika apstākļu izmainām, apkārtējās vides temperatūrai nepārsniedzot 35 °C. To nekādā gadījumā nedrīkst uzstādīt vai lietot lietū, mitrās vietās vai akās.
Ierice atbilst Eiropas standartam EN 60335-2-41.
5.2 Nepareizs lietojums
Aizliegts lietot nekvalificētām personām un personām, kuras nav iepazinušās un sapratušas lietošanas pamācībā izklāstītās instrukcijas. Aizliegta uzliesmojošu, sprādzienbīstamu, toksisku vai ķīmiski agresīvu škidrumu padeve ierīcei.
Aizliegta ierīces lietošana potenciāli uzliesmojošā vai sprādzienbīstamā vidē.
Aizliegta jebkāda ierīces pārveidošana. Jebkāda ierīces pārveidošana anulēs garantiju un atbrīvos ražotāju no jebkādas civiltiesiskās un krimināltiesiskās atbildības.
Slīpēšanas un pulēšanas vielas vai citas vielas, kuras saēd materiālus, bojā ierīci. Šīs ierīces nav piemērotas tādu škīdrumu sūknēšanai, kuri satur abrazīvas smiltis, dubļus vai mālus. Šīs ierīces ir piemērotas ūdens sūknēšanai sanitārās higienas vajadzībām, taču ne dzeramā ūdens sūknēšanai!
Ar šim ierīcēm nedrīkst sūknēt fekālijas saturošas vielas.
5.3 Galvenās sastāvdaļas (1. att.)
A1 Sūkšanas savienotājelements ar vītni
A1b Integrēts priekšfiltris (ja uzstādīts)
A2 Padeves savienotājelements ar vītni
A2b Piepildišanas vācīņš (ja uzstādīts)
A3 Drenēšanas aizbāznis
A4 Sūkna korpuss
A4b Rokturis
A5 IESLEGSANAS/IZSLEGSANAS slēdzis
A6 Pastiprināta šlūtene
A7 Spiediena slēdzis
A8 Barošanas kabelis
A9 Värsts
A9b Vārsta vācinš
A10 Tvertne
A11 Manometrs
A12 Kontaktdakša
6 UZSTĀDĪŠANA
Bridinājums - briesmas!
Visi uzstādišanas un montāžas darbi ir jāveic, kad ierīce ir atvienota no strāvas (3. att.).
Bridinājums - briesmas!
Vienmēr pirms izmantošanas veiciet ierīces vizuālu pārbaudi, it īpaši pārbaudot, vai nav bojāta kontaktdakša (A12) un barošanas kabelis (A8). Aizliegts izmantot bojātu ierīci; bojājuma gadījumā ierīce ir jānodod pārbaudei servisa centrā vai pilnvarotam elektrikim.
Bridinājums - briesmas!
Ja tiek pārgriezts barošanas kabelis (A8), tad garantija tiek anulēta un uz klienta rēķina remonta laikā ir jāuzstāda originālais nomaiņas barošanas kabelis (A8) (pat veicot remontu garantijas laikā). Ja ir nepieciešams pagarināt barošanas kabeli (A8), tad ir atļauts lietot pagarinātāju, kura šķērsgriezums nav mazāks kā originālajam barošanas kabelim (A8). Nekādā gadījumā neceliet ierīci vai neatvienojiet kontakdakšu (A12) no kontaktrozetes, velkot aiz barošanas kabela (A8).
6.1 lerīces montāža
Pirms ierīces ekspluatācijas sākšanas ir jāpievieno sūkšanas un padeves šlūtenes. Novietojiet ierīci stabilā stāvoklī uz līdzenas virsmas tādā vietā, kas ir aizsargāta no applūdināšanas (4. att.).
Lai novērstu vibrāciju pārraidi uz caurulēm un sienām, vibrāciju slāpēšanai novietojiet ierīci uz gumijas paklāja un izmantojiet šljūtenes (kurai ir jābūt izturīgai pret iesūci un spiedienu) garumus tieši pirms un pēc ierīces (5. att.).
6.2 Sūkšanas šlūtenes uzstādīšana
Bridinājums - briesmas!
Ja Jūsu ierīcei nav integrēta priekšfiltra, tad starp iesūkšanas šluteni un iesūkšanas savienotājelementu (A1) ir jāuzstāda pretvārsts: šis vārsts nodrošina, ka sūkšanas šljutene neatrodas zem spiediena, kas varētu izraisīt noplūdes un šljūtenes pārraušanu.
Sūkšanas šljūtene nogādā ūdeni no iesūkšanas punkta līdz ierīcei. Pievienojiet sūkšanas šljūteni savienotājelementam ar vītni (A1). Pārbaudiet, vai sūkšanas šljūtene ir hermētiska - jebkāda noplūde var samazināt ierīces caurplūdumu vai pilnībā aizkavēt ūdens iesūkšanu. lesūkšanas šljūtenes diametram ir jābūt vismaz 25 mm (1"); tai jābūt izturīgai pret saspiešanu un vakuumu.
leteicams lietot sūkšanas šlūteni ar uztvervārstu. Lai nodrošinātu hermētisku savienojumu, lietojiet teflona līmlenti (12 - 15 kārtas) (6. att.). Pārliecinieties, ka iesūkšanas punktā pietiek ūdens un šlūtenes iesūkšanas zona pastāvīgi atrodas zem ūdens līmeņa.
Nemot vērā, ka pašuzsūcošo sūkņu maksimālais iesūkšanas augstums ir 8 metri, ierīce nedrīkst atrasties augstāk kā 8 metrus virs iesūkšanas punkta. Sūkšanas šļūtenes horizontālajai daļai pastāvīgi ir jābūt vērstai no iesūkšanas punkta uz ierīci, lai novērstu gaisa burbuļu veidošanos šļūtenē, kas varētu kaitēt ierīces darbībai (7. att.).
Starp sūkšanas šlūteni un sūkšanas savienotājelementu (A1) ir jāuzstāda priekšfiltrs, ja vien ierīcei nav integrēta priekšfiltra (A1 b).
6.3 lerīces piepildīšana
Pirms padeves šlūtenes uzstādīšanas piepildiet sūkņa korpusu (A4) un sūkšanas cauruli ar ūdeni, lejot padeves savienotājelementa (A2) atverē. Sūkni ir iespējams piepildīt arī pa piepildīšanas vāciņu (A2 b), ja tāds ir uzstādīts (8. att.).
Piepildišanas laikā sūkņa korpusā (A4) veidojas burbuļi, no kuriem ir jāatbrīvojas, ierīci nedaudz sagāžot dažādos virzienos. Lejiet vēlreiz un atkārtojiet šo procedūru, kamēr ūdens līmenis ir tieši zem piepildišanas atveres.
Ja ierīcē ir integrēts priekšfiltrs, ir jāielej vēl ūdens caur priekšfiltra (A1 b) vāciņu. Atveriet vāciņu, ielejiet ūdeni līdz malai un ar roku aizskrūvējiet vāciņu (8. att.).
6.4 Padeves šlūtenes uzstādīšana
Padeves šljūtenes savienotājelements ir novietots ierīces augšdalā (A2). Šljūtene ir jāsavieno ar tādu šljūteni vai cauruli, kurai ir iespējami lielākais diametrs (vismaz 19 mm, 3/4"). Mazāks diametrs būtiski samazina ierīces caurplūdumu. Lai nodrošinātu hermētisku savienojumu, lietojiet teflona līmlenti (12 - 15 kārtas) (9. att.).
Mājsaimniecības sūknēšanas sistēmā savienotās caurules pastāvīgi atrodas zem spiediena. Tādēļ mēs iesakām izmantot pastiprinātu šlūteni, kura spēj izturēt šo pastāvīgo spiedienu, pieslēdzot pastāvīgas sadales sistēmai.
Bridinājums - briesmas!
Aizliegta dārza šlūteņu vai sūkšanas šlūteņu uzstādīšana ierīces padeves pusē, ja caurules pastāvīgi atrodas zem spiediena - nepārtaukts spiediens kombinācijā ar materiālu nodilumu un nogurumu jau pēc āsa laika var izraisīt to pārplīšanu vai pārraušanu. Dārza šlūtenes drīkst izmantot vienīgi tad, ja tās pastāvīgi neatrodas zem spiediena, piemēram, ja tās tiek uzstādītas aiz slēgvārsta vai ūdens padeves krāna, un vienmēr tikai ārpus telpām.
6.5 Drošības pasākumi
Lietotājam ir jānovērš kaitējumi, kas izriet no telpu applūdināšanas vai citiem cēloņiem ierīces vai ārēju sastāvdaļu atteices gadījumā, piemērojot atbilstošus pasākumus (piemēram, uzstādot pretapplūdes aizsardzības kontūru, trauksmes sistēmu, rezerves sūkni, savākšanas tvertni vai līdzīgus risinājumus), kuriem ir jābūt savienotiem ar atsevišķu, bezatteices elektrisko ķēdi. Drošības pasākumiem ir jābūt atbilstošiem konkrētiem lietošanas apstākļiem un tiem ir jāspēj samazināt un/vai novērst ūdens noplūžu radītos kaitējumus.
Lietotājam ir arī jāuztāda smidzināšanas aizsargs, lai novērstu, ka sūkņa atteices dēļ izraisītas ūdens noplūdes vai šļakatas varētu radīt kaitējumu. Ir jāuzstāda rezerves sūknis vai grīdas noteka, lai nodrošinātu, ka viss ūdens no noplūdēm ir nekavējoties aizvadīts. Pretējā gadījumā ir iespējams uzstādīt trauksmes sistēmu, lai ūdens noplūdes gadījumā iedarbinātu trauksmes signālu un/vai ierīces un ūdens padeves avārijas izslēgšanu, tādējādi nepieļaujot kaitējumu aprīkojumam vai īpašumam.
Mēs iesakām arī visu ierīces uzstādīšanas telpā esošo aprīkojumi novietot 5-10 cm virs grīdas, lai jebkādas ūdens noplūdes neradītu tūlītēju kaitējumu. Ražotājs neuzņemas nekādu atbildību par kaitējumu, ko izraisījusi šī ieteikuma neievērošana.
Brīdinājums - briesmas! Sausā darbība
Ja ierīce ilgāk kā 5 minūtes darbojas ar noslēgtu ūdens iesūkšanas punktu, pārkaršanas rezultātā tā var sabojāties. Ja ir traucēta normāla ūdens plūsma, izslēdziet ierīci.
Sausā darbība neatgriezeniski sabojās ierīci, tāpēc nekad neļaujiet tai darboties sausi ilgāk par 10 sekundēm.
7 REGULĒŠANA
7.1 Sākotnējā regulēšana
Rūpnīcā mūsu ierīces ir priekšiestatītas, un lietotāji šos iestatījumus nedrīks mainīt.
8 PALAIŠANA
Brīdinājums - briesmas!
Visi uzstādīšanas un montāžas darbi ir jāveic, kad ierīce ir atvienota no strāvas (3. att.).
8.1 Palaišana
Pēc tam, kad visas caurules ir savienotas un sūkņa korpuss (A4) ir piepildīts ar ūdeni, var savienot kontaktdakšu (A12) un ieslēgt slēdzi IESLĒGTS/IZSLĒGTS (A5) pozīcijā IESLĒGTS. Piepildīšanas posmā padeves caurulei ir jābūt atvērtai, ľaujot izplūst sistēmā esošajam gaisam un paaugstināties spiedienam. Ja sūkšanas šļutene nav pilnībā piepildīta ar ūdeni, tad var būt nepieciešamas pat 7 minūtes, līdz ierīce klūst pilnībā funkcionējoša. Ja pēc noteiktā maksimālā piesūknēšanas laika ūdens nav zem spiediena, izslēdziet ierīci un rīkojieties atbilstoši trucējummeklēšanas plāna (11. nodala) darbību secībai.
8.2 Tehniskā informācija
Ierīcei noteiktās caurplūduma vērtības ir maksimālās vērtības, kas ir mazākas, ja tiek izmantotas ārējās sastāvdaļas (piemēram, padeves šļūtene, līkumi, priekšfiltrts utt.). Izvēloties ierīci, tas ir jāņem vērā. Faktiskais caurplūdums konkrētiem uzstādīšanas apstākļiem ir noteikts caurplūduma diagrammā (12. att.).
9 APKOPE
Brīdinājums - briesmas! Sistēma atrodas zem spiediena!
Pirms jebkādas tehniskās apkopes procedūras un/vai traucējummeklēšanas atvienojiet barošanas kabeli (A8) no kontaktrozetes.
Pārbaudiet, vai savienojuma šlūtenes vai ierīces tvertne (A10) joprojām neatrodas zem spiediena. Lai to nodrošinātu, atgrieziet patērētāju (ūdens padeves krānu) un izlaidiet visu ūdeni no sistēmas. Pēc tam ir iespējams veikt visus tehniskās apkopes un tīrīšanas darbus.
9.1 Filtru tīrīšana
Regulāri tīriet priekšfiltru (A1 b) ar tīru ūdeni un/vai pārbaudiet, vai tas nav aizsērējis (10. att.) Skalojiet filtra nodalījumu ar tīru ūdeni.
9.2 Spiediena pārbaude tvertnē (A10)
Lai nodrošinātu pareizu ierīces darbību, regulāros intervālos (3 - 4 reizes gadā) ir jāpārbaude spiediens tvertnē (A10); tam ir jābūt 1,5 bāri. Lai pārbaudītu spiedienu, atskrūvējiet vārsta vāciņu (A9 b) tvertnes (A10) augšpusē un pārbaudiet spiedienu, vārstam (A9) pievienojot gaisa sūkni ar manometru (11. att.). Ja spiediens ir mazāks par 1,5 bāriem, tad atjaunojiet šādu līmeni.
Nepietiekams gaisa spiediens izraisa ierīces disunkciju un noved pie tvertnē esošās (A10) membrānas nolietošanās. Garantijā nav iekļauti jebkādi kaitējumi ierīcei, kurus ir izraisījis nepareizs tvertnes spiediens (A10).
10 GLABĀŠANA
Bridinājums - briesmas! Sistēma atrodas zem spiediena!
Pirms jebkādas tehniskās apkopes procedūras un/vai traucējummeklēšanas atvienojiet barošanas kabeli (A8) no kontaktrozetes.
Pārbaudiet, vai savienojuma šlūtenes vai ierīces tvertne (A10) joprojām neatrodas zem spiediena. Lai to nodrošinātu, atgrieziet patērētāju (ūdens padeves krānu) un izlaidiet visu ūdeni no sistēmas. Pēc tam ir iespējams veikt visas glabāšanas procedūras.
Ir būtiski, lai ierīce tiktu aizsargāta no sala ietekmes, tādēļ, temperatūrai nepārsniedzot +5 °C, tā ir jānomontē un jāglabā sausā vietā, kas nav pakļauta sala ietekmei. Pēc iesūkšanas un padeves šļūteņu atvienošanas atskrūvējiet drenāžas aizbāzni (A3) un sagāziet ierīci tā, lai iztecētu viss ūdens tvertnē (A10). Lai iztukšotu sūkņa korpusu (A4), pagrieziet ierīci ar augšpusi uz leju, ľaujot iztecēt ūdenim no padeves savienotājelementa (A2).
11 TRAUCĒJUMMEKLĒŠANA
| Problēmas lespējamie iemesli Risinājumi | ||
| Motors darbojas, bet ierīce neiesūknē üdeni. | 1) Sūkņa korpuss (A4) pirms palaišanas netika piepildīts arūdeni. | 1) Piepildiet sūkņa korpusu (A4, skat. 6.3 punktu). |
| 2) Iesūkšanas šļūtene nav hermētiska. | 2) Pārbaudiet, vai tika izmantotas ieteiktās palīgierīces.Pārbaudiet, vai iesūkšanas šļūtene ir hermētiska, vītnēm lietojietteflona līmelenti. | |
| 3) Aizsprostots uztvervārsta sūkšanas sietiņš. 3) Iztīriet uztvervārstu un sūkšanas sietiņu. | ||
| 4) Padeves pusē gaiss nevar izplūst, jo ir noslēgts iesūkšanaspunkts. | 4) Piepildīšanas laikā atveriet iesūkšanas punktus (ūdens padeveskrānu, ūdens šļūtenes). | |
| 5) Nav bijis pietiekami daudz laika. | 5) Piepildiet sūkšanas šļuteni līdz galam arūdeni un pēc ierīcesiedarbināšanas pagaidiet līdz pat 7 minūtēm. | |
| 6) Pārmērīgs sūkšanas augstums. 6) Samaziniet sūkšanas augstumu (maks. 8 m). | ||
| 7) Sūkšanas šļūtene nav iegremdētaūdenī. | 7) Pārbaudiet ūdens līmeni akā vai tvertnē un, ja iespējams,pagariniet iesūkšanas šļūteni. | |
| Motors nesāk darboties. 1) Nav tikla sprieguma. | 1) Pārbaudiet spriegumu, savienojiet kontaktdakšu (A12) arkontaktrozeti. | |
| Nepietiekams ūdens plūsmasātrums. | 1) Pārmērīgs sūkšanas augstums un/vai spiedienaugstums. | 1) Pārmērīgs sūkšanas augstums un spiedienaugstums, kā arīārējas sastāvdalas samazina caurplūdumu! Tā nav disfunkcija. |
| 2) Nosprostots uztvervārsta sūkšanas sietiņš. 2) Iztīriet sūkšanas sietiņu. | ||
| 3) ūdens līmenis sūkšanas punktā krīt pārāk strauji. 3) legremdējiet | uztvervārstu lielākā ūdens dzilumā. | |
| 4) Ierīces caurplūdumu samazinaūdenī iekļuvusi grunts. | 4) Iztīriet sūkņa korpusu (A4), vēršot ūdens strūklu tajā iekšā caursūkšanas savienotājelementu (A1) un padeves savienotājelementu(A2), un, ja nepieciešams, nododiet ierīci pārbaudei servisa centrā.Lietojiet priekšfiltru, ja ierīcei nav uzstādīta priekšfiltra (A1 b). | |
| Termostats pārtrauc ierīces darbību. | 1) Netīrumu dalīņu un darbrata berzes rezultātā izraisīta motorapārslodze.Sausā darbība vai nepietiekama ūdens plūsma. | 1) Vēršot ūdens strūklu sūkņa iekšpusē caur padevessavienotājelementu (A2), iztīriet korpusa iekšpusi (A4),ļaujiet termostatam atdzist aptuveni 1 stundu, un, ja nepieciešams,nododiet ierīci pārbaudei servisa centrā. |
| 2) Sausā darbība. | 2) Pārbaudiet, vai vispār ir ūdens,ļaujiet termostatam atdzistapmēram 1 stundu, un, ja nepieciešams, nododiet ierīci pārbaudeiservisa centrā. | |
| Ierīce nepārtraukti ieslēdzas unizslēdzas | 1) Sūkšanas šļūtenei nav pretvārsta, ūdens plūst atpakal nosūkšanas šļūtenes. | 1) Pārbaudiet, vai iesūkšanas pusē ir uzstādīts uztvervārsts vaiaizturvārsts. |
| 2) Bojāta tvertnē (A10) esošā gumijas membrāna. | 2) Aizstājiet gumijas membrānu vai tvertni. Sazinieties ar servisacentru. | |
| 3) Tvertnē nav gaisa spiediena. | 3) Piepildiet tvertni (A10) ar gaisu, izmantojot attiecīgo vārstu (A9),līdz tiek sasniegts 1,5 bāru spiediens (skat. Apkope). | |
| 4) Padeves puse nav hermētiska. | 4) Hermetizējiet padeves pusi, lai padarītu to hermētisku,pārbaudiet, vai sistēma ir hermētiska. | |
| Ierīce darbojas nepārtraukti | 1) Spiediena slēdzim iestaftītais izslēgšanas spiediens ir pārākaugsts. | 1) Paziņojiet servisa centram un panāciet pareizi noregulētuizslēgšanas spiedienu. |
| 2) Padeves puse nav hermētiska. | 2) Hermetizējiet padeves pusi, lai tā būtu hermētiska;vītnēm lietojiet teflona līmlenti. | |
GARANTIJA
Ar šajā rokasgrāmatā aprakstītajām ierīcēm saistītās garantijas ir atkarīgas no atbilstības visām rekomendācijām, kas tajā ir ietvertas, it īpaši tām, kas ir saistītas ar lietojumu, uzstādīšanu un ekspluatāciju.
Saskaņā ar spēkā esošajiem tiesību aktiem aprakstītajam produktam mēs nodrošinām 24 mēnešu garantiju (12 mēnešu garantija profesionālas tirdzniecības uzņēmumiem) no iegādes datuma, kas aptver materiālu vai izgatavošanas defektus. Garantijas pakalpojuma pieprasījumiem ir jāpievieno pirkumu apliecinoša dokumenta oriģināls.
Garantija neietver attiecīgās ierīces demontāžas un uzstādīšanas izmaksas ekspluatācijas vietā, remonta personāla ceļa izdevumus uz un no ekspluatācijas vietas vai transporta izdevumus.
Prasības, kas izriet no nepareizas uzstādīšanas vai ekspluatācijas, izmantošanas nepiemērotos apstākļos, nolaidības, komerciālas lietošanas vai neatbilstošu remonta mēģinājumu rezultātā, netiek iekļautas garantījā un par tām mēs neuzņemamies nekādu atbildību; tāpat tiek izslēgta parastā nolietošanās.
Izrietošās izmaksas un it īpaši pārbaudes un transporta izdevumi būs jāapmaksā sūtītājam un/vai ierīces operatoram. Tas ir spēkā arī, it īpaši, ja garantijas pieprasijums ir iesniegts, bet tiek konstatēts, ka ierīce darbojas nevainojami bez defektiem, vai problēma nav saistīta ar materiālu vai izgatavošanas defektiem. Ikvienam produktam tiek veikta rūpīga tehniskā pārbaude, pirms tas tiek atdots lietotājam. Garantijas remontdarbi ir jāveic tikai kādā no mūsu servisa centriem vai pilnvarotā remontdarbnīcā. Klientam vai nepilnvarotām trešajām pusēm mēģinot veikt remontu garantijas perioda laikā, tiek zaudētas visas garantijas tiesības.
Nogriežot kontaktdakšu un/vai saïsinot barošanas kabeli, tiek zaudētas garantijas tiesības.
Mūsu garantijas laikā veiktais darbs nepagarina garantijas periodu un neļauj pieprasīt jaunu garantijas periodu nomainītajām vai remontētajām daļām. Ir izslēgtas visas turpmākās tiesības, ieskaitot tiesības uz atlaidēm, izmainām vai kompensācijām, vai jebkāda veida izrietošiem kaitējumiem.
Nepareizas darbības gadījumā sazinieties ar tirdzniecības vietu, kurā produkts tika iegādāts, uzrādot pirkumu apliecinošu dokumentu.
| Tehniskie dati Mērvienība SXGP900XFBE SXGP1300XFBE | |||
| Spriegums V/Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Jauda W 900 1300 | |||
| Maks. spiedienaugstums ( H_max ) | m | 42 50 | |
| Maks. caurplūdums ( Q_max ) l/h | 3300 | 4200 | |
| Darba spiediens | bāri | 1.5~3.0 | 1.5~3.0 |
| Maks. ūdens temperatūra ( T_max ) | °C | 35 35 | |
| Maks. sūkšanas augstums | m | 8 | 8 |
| Maks. daljņas izmērs | ∅ mm | 0 | 0 |
| Aizsardzības klase | - | ||
| Motora izolācija | - | B klase | B klase |
| Motora aizsardzība | - IPX4 | ||
| Akustiskās jaudas līmenis L_WA (EN ISO 3744) | dB (A) | 80 83 | |
| Tīrsvars | kg | 15.3 16.2 | |
| Bruto svars | kg | 16.6 17.2 | |
| Savienotājelementa diamets | mm | 25.4 25.4 | |
| Kabeļa garums | m | 1 | 1 |
| Tvertnes tilpums | l | 24 24 | |
Var tikt ieviesti tehniskie grozijumi!
