KÄYTTÖOHJE STNP1300B STANLEY

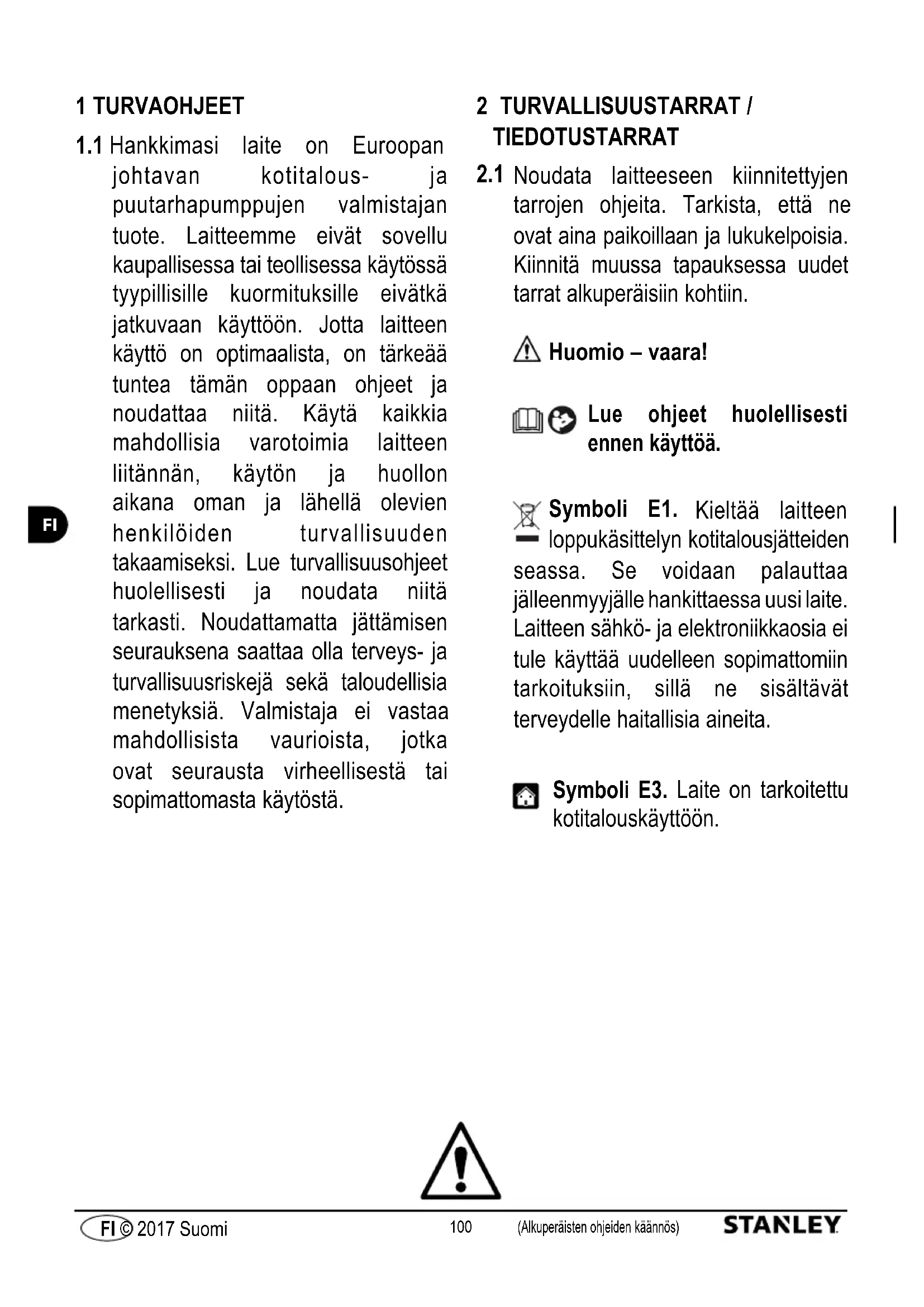

1.1 Hankkimasi laite on Euroopan johtavan kotitalous- ja puutarhapumppujen valmistajan tuote. Laitteemme eivät sovellu kaupallisessa tai teollisessa käytössä tyypillisille kuormituksille eivätkä jatkuvaan käyttöön. Jotta laitteen käyttö on optimaalista, on tärkeää tuntea tämän oppaan ohjeet ja noudattaa niitä. Käytä kaikkia mahdollisia varotoimia laitteen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusohjeet huolellisesti ja noudata niitä tarkasti. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä sekä taloudellisia menetyksiä. Valmistaja ei vastaa mahdollisista vaurioista, jotka ovat seurausta virheellisestä tai sopimattomasta käytöstä.
2 TURVALLISUUSTARRAT / TIEDOTUSTARRAT
2.1 Noudata laitteeseen kiinnitettyjen tarrojen ohjeita. Tarkista, että ne ovat aina paikoillaan ja lukukelpoisia. Kiinnitä muussa tapauksessa uudet tarrat alkuperäisiin kohtiin.
⚠️ Huomio – vaara!
Lue ohjeet huolellisesti ennen käyttöä.
Symboli E1. Kieltää laitteen loppukäsittelyn kotitalousjätteiden seassa. Se voidaan palauttaa jälleenmyyjälle hankittaessa uusi laite. Laitteen sähkö- ja elektroniikkaosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveydelle haitallisia aineita.
Symboli E3. Laite on tarkoitettu kotitalouskäyttöön.
CE symboli. Laite on voimassa olevien EU-direktiivien mukainen.
Osoittaa virtakytkimen asennon.
I = Kytkin päällä
0 = Kytkin pois
Taattu äänitehotaso
Tämän laitteen eristysluokka
on I. Se tarkoittaa, että laite on varustettu maadoitusjohtimella (ainoastaan jos symboli on laitteessa).
3 TURVALLISUUSMÄÄRÄYKSET/MUUT VAARAT
3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET
3.1.1 Loukkaantumisvaara! Laitteen käyttö EI ole sallittua lapsille, toimintarajoitteisille tai kokemattomille henkilöille tai henkilöille, joilla ei ole riittäviä tietoja sen käyttöön. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjälle kuuluvaa puhdistusta tai huoltoa.
3.1.2 Räjähdys- tai myrkytysvaara! Älä käytä laitteessa missään tapauksessa syttyviä, myrkyllisiä tai syövyttäviä nesteitä tai nesteitä, jotka saattavat vaarantaa sen asianmukaisen toiminnan.
3.1.3 Loukkaantumisvaara! Älä suuntaa vesisuihkua ihmisiä tai eläimiä kohti.
3.1.4 Sähköiskuvaara! Älä suuntaa vesisuihkua laitetta, jännitteisiä osia tai muita sähkölaitteita kohti.
3.1.5 Oikosulkuvaara! Älä käytä laitetta ulkona sateella. Tämä ei koske uppopumppuja, joita voidaan käyttää myös sateella. Varmista kuitenkin, että laitteen pistotulppa (A12) ja mahdolliset jatkojohdot on liitetty vesiroiskeilta ja vesivahingoilta suojattuun paikkaan.
3.1.6 Loukkaantumisvaara! Älä anna lasten tai toimintarajoitteisten tai yleensä valtuuttamattomien henkilöiden käyttää laitetta.
3.1.7 Sähköiskuvaara! Älä koske pistotulppaa (A12) tai pistorasiaa märillä käsillä.
3.1.8 Sähköisku- ja oikosulkuvaara! Jos sähköjohto (A8) vaurioituu, sen saa vaihtaa ainoastaan valmistaja, huoltopalvelu tai ammattihenkilö, jotta vaaratilanteet vältetään.
3.1.9 Halkeamisvaara! Älä käytä laitetta, jos sen imu- tai paineletku on vaurioitunut.
3.1.10 Loukkaantumisvaara! Aseta laite tukevalle alustalle. Jos käytät laitetta uima-altaan, puutarhalammikon tai muiden avoimien vesialtaiden lähellä, säilytä vähintään 2 m:n etäisyys niistä ja suojaa laite veteen putoamiselta tai vesivahingolta. Tämä ei koske uppopumppuja, sillä niitä voidaan käyttää veteen upotettuina.
3.1.11 Loukkaantumisvaara! Tarkista, että laitteessa on konekilpi, joka sisältää sen ominaisuudet. Ilmoita jälleenmyyjälle välittömästi, jos se puuttuu. Ellei laitteessa ole konekilpeä, sitä ei saa käyttää. Sen ominaisuuksia ei tunneta ja se saattaa olla vaarallinen.
3.1.12 Halkeamisvaara! Ohjaus- ja varoventtiilien tai muiden suojalaitteiden käsittely tai niiden säätöjen muuttaminen on kiellettyä.
3.1.13 Kuuman veden aiheuttama vaara! Jos painekytkin on viallinen tai vedentulo on katkennut, pumpun runkoon (A4) jäänyt vesi saattaa ylikuumentua ja aiheuttaa onnettomuuden ulosvaluessaan.
3.1.14 Loukkaantumisvaara! Älä käytä laitetta ilman valvontaa, jos vaarana on sen tukkeutuminen ylimääräisistä materiaaleista.
3.1.15 Oikosulkuvaara! Älä kuljeta laitetta pistotulpasta (A12), sähköjohdosta (A8) tai muista liitäntäosista vetämällä. Käytä kahvaa (A4 b).
3.1.16 Halkeamisvaara! Älä aja ajoneuvolla imu- tai paineletkun päältä. Älä vedä tai kuljeta laitetta imu- tai paineletkusta.
3.1.17 Loukkaantumisvaara! Älä käytä laitetta, jos pumpattavassa nesteessä on ihmisiä tai eläimiä tai jos ihmiset tai eläimet saattavat koskea siihen.
3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET
3.2.1 Oikosulkuvaara! Kaikki sähköä johtavat osat tulee suojata vesiroiskeilta.
3.2.2 Sähköiskuvaara! Liitä laite ainoastaan sopivaan ja voimassa olevien standardien (IEC 60364-1) mukaiseen virtalähteeseen. Käynnistysvaiheessa laite saattaa aiheuttaa verkkohäiriöitä. Liitä laite ainoastaan pistorasiaan, joka on varustettu vikavirtakytkimellä, jonka nimellisjäännösvirta on enintään 30 mA. Käytä ainoastaan voimassa olevien standardien mukaista jatkojohtoa, joka on hyväksytty ulkokäyttöön ja jonka poikkiipinta-ala on vähintään sama kuin laitteen sähköjohdolla. Johtokelalle kelatut sähköjohdot tulee vetää kokonaan auki.
3.2.3 Vaara! Laitetta ei saa koskaan käyttää kuivana. Täytä pumpun runko (A4) vedellä aina ennen käynnistystä. Lyhytkin käyttö ilman vettä saattaa aiheuttaa vaurioita.
3.2.4 Tahattoman käynnistyksen vaara! Irrota pistotulppa (A12) pistorasiasta ennen minkään laitteeseen suoritettavan huoltotyön aloittamista.
3.2.5 Vaara! Jotta laitteen käyttö on turvallista, pumpatun nesteen lämpötila saa olla enintään 35 °C. Ympäröivän lämpötilan tulee olla vähintään +5 °C.
3.2.6 Vaara! Laitetta ei ole tarkoitettu juomaveden tai ihmisten käyttöön tarkoitetun veden kuljetukseen. Voiteluainevuodot saattavat liata laitteen kuljettaman veden.
3.2.7 Loukkaantumisvaara! Ainoastaan ammattihenkilöt saavat huoltaa ja/tai korjata laitetta tai sen osia.
3.2.8 Loukkaantumisvaara! Pura jäännöspaine ennen kuin irrotat letkun laitteesta. Katkaise tätä varten laitteen sähkö ja avaa käyttöyksikkö.
3.2.9 Loukkaantumisvaara! Tarkista varusteet ennen käyttöä ja säännöllisin väliajoin. Varmista, ettei laitteen osissa ole merkkejä rikkoutumisesta ja/tai kulumisesta.
4 YLEISET OHJEET
4.1 Käyttöoppaan käyttö
Tämä opas kuuluu tärkeänä osana laitteen varusteisiin. Säilytä se huolellisesti tulevaa käyttöä varten. Lue opas huolellisesti ennen asennusta ja käyttöä. Luovuta opas uudelle omistajalle, jos myyt laitteen. Varmista ennen laitteen käyttöönottoa, että jokaisella käyttäjällä on opas, josta he voivat etsiä turva- ja käyttöohjeita.
4.2 Toimitus
Laite toimitetaan pahvilaatikossa.
Katso pakkauksen sisältö kuvasta 1.
4.2.1 Ohessa toimitettu tiedotusmateriaali
D1 Käyttö- ja huolto-opas
D2 Túrvaóhjeet
D3 Takuusäännöt
4.3 Pakkausten hävitys
Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.
5 TEKNISET TIEDOT
5.1 Käyttötarkoitus
Laite on tarkoitettu puhtaan veden kuljetukseen kaivoista tai sadevesisäiliöistä puutarhanhoitoa tai kotitalouden vedenjakelujärjestelmää varten. Laitteita ei tule käyttää juomaveden kuljetukseen. Epäpuhtauksilla, hiekalla ja kerääntymillä on hankaava vaikutus ja ne vaurioittavat juoksupyörää. Asenna ennen laitetta asianmukaiset suodattimet, jotka kykenevät suodattamaan kyseiset hiukkaset. Pumpatun nesteen sisältämät syövyttävät aineet vaurioittavat laitetta.
Virtauksen tunnissa tulee olla vähintään 80 L/h (1,3 L/min). Laitteet eivät sovellu pisarakasteluun, sillä vedenvirtaus on liian alhaista eikä pumpattu neste kykene takaamaan laitteen jäähdytystä.
Laite tulee asentaa kuivaan ja hyvin ilmastoituun tilaan, jossa se on suojattu jäätymiseltä ja ilmastotekijöiltä ja jonka ympäröivä lämpötila on enintään 35 °C. Sitä ei tule koskaan asentaa tai käyttää sateella, kosteissa tiloissa tai kaivoissa.
Laite on eurooppalaisen standardin EN 60335-2-41 mukainen.
5.2 Kielletty käyttö
Laitteen käyttö on kiellettyä henkilöiltä, jotka eivät tunne sen käyttöä tai eivät ole lukeneet oppaan ohjeita huolellisesti.
Älä syötä laitteeseen syttyviä, räjähdysvaarallisia, myrkyllisiä tai syövyttäviä nesteitä.
Älä käytä laitetta palo- tai räjähdysvaarallisessa tilassa.
Älä muuta laitetta; muutokset mitätöivät takuun ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.
Hionta- ja vastaavat materiaaleja kuluttavat aineet vaurioittavat laitetta. Laite ei sovellu hankaavaa hiekkaa, mutaa tai savea sisältävien nesteiden pumppaukseen. Laite soveltuu saniteettiveden, ei juomaveden kuljetukseen!
Laitteella ei saa kuljettaa käymäläjätteitä.
5.3 Pääosat (kuva 1)
A1 Kierteitetty imuliitäntä
A1b Integroitú esisuodatin (jos asennettu)
A2 Kierteitetty paineliitäntä
A2b Täyttötulppa (jos asennettu)
A3 Poistotulppa
A4 Pumpun runko
A4b Kahva
A5 Virtakytkin
A6 Vahvisfettu letku
A7 Painekytkin
A8 Sähköjohto
A9 Venttiili
A9b Venttiilin suojakorkki
A10 Säiliö
A11 Painemittari
A12 Pistotulppa
6 ASENNUS
Huomio – vaara!
Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna (kuva 3).
Huomio – vaara!
Suorita aina silmämääräinen tarkistus ennen käyttöä varmistaaksesi, etteivät laite ja ennen kaikkea pistotulppa (A12) ja sähköjohto (A8) ole vaurioituneet. Vaurioituneen laitteen käyttö on kiellettyä. Jos siinä on vaurioita, pyydä huoltopalvelua tai valtuutettua sähköasentajaa tarkistamaan se.
Huomio – vaara!
Sähköjohdon (A8) katkaisminen aiheuttaa takuun mitätöitymisen ja velvoitteen asentaa alkuperäinen sähköjohto (A8) maksusta korjauksen yhteydessä (myös takuukorjaukset). Jos sähköjohtoa (A8) tarvitsee pidentää, käytä ainoastaan jatkojohtoa, jonka poikkipinta-ala on vähintään yhtä suuri kuin alkuperäisellä sähköjohdolla (A8). Älä koskaan nosta laitetta tai vedä pistotulppaa (A12) pistorasiasta sähköjohdosta (A8).
6.1 Laitteen asennus
Imu- ja paineletku tulee liittää ennen laitteen käyttöönottoa. Aseta tätä varten laite tasaiselle alustalle tukevaan asentoon ja vesivahingoilta suojattuun paikkaan (kuva 4).
Sijoita laite kumimatolle ja liitä letkunkappaleet (jotka kestävät imua ja painetta) välittömästi laitteen lähellä oleviin osuuksiin (kuva 5) vaimentaaksesi tärinää, ettei se välity mahdollisiin putkiin tai seiniiin.
6.2 Imuletkun asennus
Huomio – vaara!
Ellei laitteessa ole integroitua esisuodatinta, imuletkun ja -liitännän (A1) väliin tulee ehdottomasti asentaa takaiskuventtiili. Venttiili takaa, ettei imuletkuun muodostu painetta, joka aiheuttaa vuoto- tai halkeamisvaaran.
Imuletku kuljettaa veden imukohdasta laitteeseen. Liitä imuletku kierreliitäntään (A1). Tarkista, että asennettu imuletku on ilmatiivis, sillä vuodot saattavat alentaa laitteen virtausnopeutta tai tehdä imun mahdottomaksi. Imuletkun halkaisijan tulee olla vähintään 25 mm (1"). Lisäksi sen tulee olla puristuksen ja alipaineen kestävä.
Pyri käyttämään imuletkua, jossa on pohjaventtiili. Käytä teflonteippiä (12–15 kerrosta), jotta liitäntä on tiivis (kuva 6). Varmista, että imukohdassa on riittävästi vettä ja että letkun imualue on pysyvästi vedenpinnan alapuolella.
Koska itsesyöttävien pumppujen imukorkeus on enintään 8 m, vedenpinnan ja vesipisteen välinen korkeusero ei saa olla yli 8 m. Imuletkun vaakaosuuden tulee olla aina nousevassa asennossa imukohdasta laitteeseen, ettei letkuun muodostu laitteen toimintaa heikentäviä ilmakuplia (kuva 7).
Imuletkun ja imuliitännän (A1) väliin tulee asentaa esisuodatin, ellei laitteessa ole integroitua esisuodatinta (A1 b).
6.3 Laitteen täyttö
Täytä pumpun runko (A4) ja imuletku kokonaan vedellä paineliitännän (A2) kautta ennen paineletkun asennusta. Täyttöön voidaan käyttää myös täyttötulppaa (A2 b), jos se on asennettu (kuva 8).
Pumpun rungon (A4) täytön aikana muodostuu ilmakuplia, jotka voidaan poistaa kallistamalla laitetta kevyesti eri suuntiin. Täytä uudelleen ja toista toimenpidettä, kunnes vesi ulottuu aivan täyttöaukon alapuolelle.
Jos laitteessa on integroitu esisuodatin, esisuodattimen korkin (A1 b) kautta tulee vielä lisätä vettä. Avaa korkki, lisää vettä reunaan asti ja sulje korkki uudelleen käsin kiertämällä (kuva 8).
6.4 Paineletkun asennus
Paineletkun liitäntä on laitteen yläosassa (A2). Letku tulee liittää halkaisijaltaan mahdollisimman suureen letkuun tai putkeen (vähintään 19 mm, ^3/4 ). Pienemmät halkaisijat laskevat huomattavasti laitteen virtausnopeutta. Käytä teflonteippiä (12–15 kerrosta), jotta liitäntä on tiivis (kuva 9).
Liitetyt letkut ovat pysyvästi paineistettuja kotitalouden pumppausjärjestelmässä. Tästä johtuen liitäntä kiinteään vedenjakeluverkkoon tulee tehdä vahvistetulla letkulla, joka kestää pysyvää painetta.
Huomio – vaara!
Laitteen painepuolella ei saa käyttää kastelu- tai imuletkuja, kun letkut ovat pysyvästi paineistettuja. Ne saattavat haljeta tai repeytyä jo lyhyen ajan kuluessa jatkuvan paineen tai materiaalien kulumisen tai väsymisen seurauksena. Kasteluletkuja voidaan käyttää ainoastaan, kun ne eivät ole pysyvästi paineistettuja, esim. kun ne on asennettu sulkuventtiilin tai vesihanan jälkeen. Niitä tulee käyttää aina ainoastaan ulkona.
6.5 Varotoimet
Käyttäjän tulee käyttää asianmukaisia varotoimia (esim. ylivuotosuojan, hälytysjärjestelmän, varapumpun, keräyssäiliön tai vastaavan asennus), jotta tilojen vaurioituminen vesivahingon tai vastaavan seurauksena vältetään, jos laite tai ulkoiset osat vaurioituvat. Liitäntä tulee suorittaa erilliseen ja vikaturvalliseen sähköpiiriin. Varotoimet tulee mukauttaa yksittäisiin käyttötilanteisiin ja niiden tulee auttaa vähentämään ja/tai estämään vesivuodosta syntyviä vaurioita.
Lisäksi käyttäjän tulee varmistaa roiskevesisuojauksella, ettei vian aiheuttama vesivuoto tai vesiroiskeet aiheuta vaurioita. Vuotanut vesi tulee poistaa varapumpulla tai sen tulee valua viemäriin. Vaihtoehtoisesti voidaan asentaa hälytysjärjestelmä, joka vesivuodon sattuessa antaa hälytyksen ja/tai hätäpysäyttää laitteen ja vedensyötön ennen kuin laitteistot tai kiinteistö vaurioituvat.
Kohota kaikki laitteistot n. 5–10 cm:n korkeudelle tiloissa, joihin asennetaan laitteita, ettei vuotanut vesi aiheuta välittömiä vaurioita.
Valmistajalle ei voida esittää vaatimuksia, jos vauriot ovat seurausta näiden ohjeiden noudattamatta jättämisestä.
Huomio – vaara! Kuivakäynti
Jos laite toimii yli 5 minuuttia vesipiste suljettuna, se saattaa vaurioitua ylikuumenemisen seurauksena. Sammuta laite, jos normaali vedenvirtaus on estetty.
Kuivakäynti vaurioittaa laitetta, joten älä käytä sitä koskaan kuivana yli 10 sekuntia.
7 SÄÄDÖT
7.1 Säädöt ennen käyttöä
Laitteemme on säädetty tehtaalla. Käyttäjät eivät saa muuttaa säätöjä.
8 KÄYTTÖÖNOTTO
Huomio – vaara!
Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna (kuva 3).
8.1 Käyttöönotto
Kun kaikki letkut on liitetty ja pumpun runko (A4) on täytetty vedellä, aseta pistotulppa (A12) pistorasiaan ja kytke virtakytkin (A5) päälle. Veden paineletkun tulee olla auki nesteen imun aikana, jotta järjestelmässä oleva vesi pääsee poistumaan ja vedenpaine kehittymään. Ellei imuletku ole kokonaan täynnä vettä, laite saattaa käyttää enintään 7 minuuttia täydellisen toimintatehon saavuttamiseen. Ellei vesi ole paineistunut enimmäisimuajan jälkeen, sammuta laite ja toimi vianetsintäohjeiden mukaan (luku 11).
8.2 Tekniset tiedot
Laitteen ilmoitetut virtausnopeusarvot ovat enimmäisarvoja, jotka laskevat käytettäessä ulkoisia osia (esim. paineletku, kulmakappale, esisuodatin jne.). Ota tämä huomioon, kun valitset laitetta. Todellinen virtausnopeus erityisissä käyttötapauksissa ilmoitetaan virtausnopeuskaaviossa (kuva 12).
9 HUOLTO
Huomio – vaara! Järjestelmässä on painetta!
Irrota sähköjohto (A8) pistorasiasta ennen huoltoja ja/tai vianetsinnän aikana. Tarkista, ettei laitteen liitäntäletkuissa ja säiliössä (A10) ole enää painetta. Avaa käyttöyksikkö (vesihana) ja poista vesi kokonaan järjestelmästä. Tämän jälkeen voidaan suorittaa kaikki huolto- ja puhdistustyöt.
9.1 Suodattimien puhdistus
Puhdista esisuodatin (A1 b) säännöllisesti puhtaalla vedellä ja/tai tarkista, etteivät ylimääräiset materiaalit ole tukkineet sitä (kuva 10). Huuhtele suodatinosasto puhtaalla vedellä.
9.2 Säiliön (A10) paineen tarkistus
Jotta laite toimii asianmukaisesti, säiliön (A10) paine tulee tarkistaa säännöllisin väliajoin (3-4 kertaa vuodessa). Sen tulee olla 1,5 baaria. Tarkista paine ruuvaamalla venttiilin suojakorkki (A9 b) irti säiliöstä (A10) ja liittämällä painemittarilla varustettu paineilmapumppu venttiiliin (A9) (kuva 11). Jos paine on alle 1,5 baaria, palauta se tähän arvoon. Liian alhainen ilmanpaine aiheuttaa laitteen poikkeavaa toimintaa ja kuluttaa säiliön (A10) sisällä olevaa kumikalvoa. Takuu ei kata laitteen vaurioita, jotka johtuvat säiliön (A10) virheellisestä paineesta.
10 SÄILYTYS
Huomio – vaara! Järjestelmässä on painetta!
Irrota sähköjohto (A8) pistorasiasta ennen huoltoja ja/tai vianetsinnän aikana. Tarkista, ettei laitteen liitäntäletkuissa ja säiliössä (A10) ole enää painetta. Avaa käyttöyksikkö (vesihana) ja poista vesi kokonaan järjestelmästä. Tämän jälkeen voidaan suorittaa toimenpiteet säilytystä varten.
Laite tulee ehdottomasti suojata jäätymiseltä ja purkaa ja varastoida kuivaan ja jäätymiseltä suojattuun tilaan, jos lämpötila on +5 °C tai sitä alhaisempi. Kun imu- ja paineletku on irrotettu, ruuvaa irti poistotulppa (A3) ja kallista laitetta poistaaksesi säiliössä (A10) olevan veden kokonaan. Käännä laite ympäri tyhjentääksesi pumpun rungon (A4) paineliitännän (A2) kautta.
11 VIANETSINTÄ
| Vika Mahdollinen syy | Korjaus | |
| Moottori toimii, mutta laite ei ime vettä. | 1) Pumpun runkoa (A4) ei ole täytetty vedellä ennen käyttöönottoa. | 1) Täytä pumpun runko (A4, katso kappale 6.3). |
| 2) Imuletku ei ole ilmatiivis. | 2) Tarkista, ovatko kaikki suositellut varusteet käytössä.Tarkista, että imuletku on ilmatiivis. Kiinnitä teflonteippiä kierteisiin. | |
| 3) Pohjaventtiilin imusihti on tukossa. 3) Puhdista pohjaventtiili ja i musihti. | ||
| 4) Ilma ei pääse ulos painepuolelta, sillä vesipiste on suljettu. 4) A | Avaa vesipisteet (vesihana, letku) imun aikana. | |
| 5) Odotusaikaa ei ole noudatettu. | 5) Täytä imuletku kokonaan vedellä ja odota enintään 7 minuuttia laitteen käynnistymisen jälkeen. | |
| 6) Liallinen imukorkeus 6) Vähennä imukorkeutta (maks. 8 m). | ||
| 7) Imuletkua ei ole upotettu veteen. | 7) Tarkista kaivon tai säiliön vedenkorkeus ja pidennä imuletkua (jos mahdollista). | |
| Moottori ei käynnisty. | 1) Verkkovirta puuttuu. | 1) Tarkista, että pistorasiaan tulee virtaa, kytke pistotulppa (A12). |
| Veden virtausnopeus on liian alhainen. | 1) Korkea imu- ja/tai painekorkeus | 1) Imu- ja painekorkeus sekä ulkoiset osat alentavat virtausnopeutta! Tämä ei ole vika. |
| 2) Pohjaventtiilin imusihti on tukossa. 2) Puhdista imusihti. | ||
| 3) Vedenkorkeus laskee nopeasti imukohdassa. 3) Upota pohjaventtiili syvemmälle veteen. | ||
| 4) Ylimääräiset materiaalit alentavat laitteen virtausnopeutta. | 4) Puhdista pumpun runko (A4) vesisuihkulla imu- (A1) ja paineliitännän (A2) kautta. Vie laite tarvittaessa tarkistettavaksi huoltopalveluun. Asenna esisuodatin, ellei laitteessa ole integroitua esisuodatinta (A1 b). | |
| Termostaatti kytkee laitteen pois. | 1) Moottori on ylikuormittunut ylimääräisten materiaalien aiheuttamasta kitkasta juoksupyörässä.Kuivakäynti tai riittämätön vedenvirtaus. | 1) Puhdista pumpun runko (A4) sisäpuolelta vesisuihkulla paineliitännän (A2) kautta. Anna termostaatin jäähtyä noin 1 tunti.Vie laite tarvittaessa tarkistettavaksi huoltopalveluun. |
| 2) Kuivakäynti | 2) Tarkista, että pumppu saa vettä. Anna termostaatin jäähtyä noin 1 tunti. Vie laite tarvittaessa tarkistettavaksi huoltopalveluun. | |
| Laite käynnistyy ja sammuu jatkuvasti. | 1) Imuletkussa ei ole takaiskuventtiiliä, vettä palaa imuletkusta. | 1) Tarkista, onko imupuolelle asennettu pohja- tai väliventtiili. |
| 2) Säiliön (A10) kumikalvo on viallinen. 2) Vaihda kumikalvo tai säliö. Ota yhteyttä huoltopalveluun. | ||
| 3) Säiliössä ei ole ilmanpainetta. | 3) Täytä säiliö (A10) ilmalla venttiilin (A9) kautta 1,5 baarin paineeseen (katso Huolto). | |
| 4) Painepuoli ei ole tiivis. 4) Sulje painepuoli tiiviisti, tarkista järjestelmän ilmativiys. | ||
| Laite käy jatkuvasti. | 1) Painekytkimeen asetettu katkaisupaine on liian korkea. | 1) Ilmoita huoltopalveluun ja pyydä säätämään katkaisupainetta. |
| 2) Painepuoli ei ole tiivis. 2) Sulje painepuoli tiiviisti, kiinnitä teflonteippiä kierteisiin. | ||
TAKUU
Tässä oppaassa kuvailtuja laitteita koskevissa takuissa oletetaan, että sen kaikkia ja ennen kaikkea käyttöä, asennusta ja toimintaa koskevia ohjeita noudatetaan.
Kuvaillulle tuotteelle annetaan 24 kuukauden takuu (12 kuukautta ammattikäytössä) ostopäivästä alkaen. Takuu kattaa materiaali- ja valmistusviat voimassa olevien lakien mukaisesti. Takuupyynnöt huomioidaan ainoastaan, jos mukana on alkuperäinen ostotodistus.
Takuu ei kata valituksen kohteena olevan laitteen purkamis- ja asennuskustannuksia käyttöpaikassa, korjaushenkilökunnan matkakustannuksia käyttöpaikkaan ja sieltä pois eikä kuljetuskustannuksia.
Jos valituksen kohteena ovat syyt, joiden voidaan todeta johtuvan asennus- tai käyttövirheistä, sopimattomista käyttöolosuhteista, riittämättömästä hoidosta, kaupallisesta käytöstä tai sopimattomista korjausyrityksistä, takuu ei kata niitä ja valmistaja vapautuu vastuusta niiden osalta. Sama koskee normaalia kulumista.
Näissä tapauksissa kaikki ja erityisesti tarkistus- ja kuljetuskustannukset ovat laitteen lähettäjän ja/tai haltijan vastuulla. Tämä koskee ennen kaikkea tapauksia, joissa lähetettyä takuupyyntöä seuraavassa tarkastuksessa todetaan laitteen toimivan täydellisesti ja virheettömästi tai ongelman johtuvan muusta kuin materiaali- tai valmistusviasta.
Jokaiselle tuotteelle on suoritettu ankara tekninen tarkastus ennen toimitusta. Ainoastaan valmistajan huoltopalvelu tai valtuutettu sopimuskorjaamo saa suorittaa takuukorjaukset. Asiakkaan tai valtuuttamattomien henkilöiden suorittamat korjausyritykset takuuaikana aiheuttavat takuuoikeuden raukeamisen.
Sähköjohdon (A12) katkaisu ja/tai lyhennys aiheuttaa takuun raukeamisen.
Tekemämme takuukorjaukset eivät pidennä takuun kestoa eivätkä ole syy vaihdettujen tai korjattujen osien uudelle takuuajalle. Siihen ei myöskään sisälly muita oikeuksia kuten oikeudet alennuksiin, vaihtoihin tai vahingonkorvauksiin eikä se kata minkään tyyppisiä välillisiä vaurioita.
Jos tuotteessa on vikaa, ota yhteyttä jälleenmyyjään, jolta se on hankittu. Toimita mukana ostotodistus.
| Tekniset tiedot | Mittayk-sikkö | SXGP900XFBE SXGP130 | XFBE |
| Jännite V/Hz | 230 V ~ 50 Hz 230 V ~ 50 | Hz | |
| Teho W | 900 1300 | ||
| Maks.painekorkeus (Hmax) | m | 42 50 | |
| Maks.virtausnopeus (Qmax)L/h | 3300 4200 | ||
| Käyttöpaine bar | 1.5~3.0 1.5~3.0 | ||
| Veden maks.lämpötila (Tmax) | °C | 35 35 | |
| Maks.imukorkeus m | 8 | 8 | |
| Maks.raekoko | ∅ mm | 0 | 0 |
| Suojausluokka | - | ||
| Moottorin eristys | - | Luokka B | Luokka B |
| Moottorin suojaus | - IPX4 IPX4 | ||
| Äänitehotaso LWA(EN ISO 3744) | dB(A) | 80 83 | |
| Nettopaino | kg | 15.3 16.2 | |
| Bruttopaino | kg | 16.6 17.2 | |
| Liitäntöjen halkaisija | mm | 25.4 25.4 | |
| Johdon pituus | m | 1 | 1 |
| Säiliön tilavuus | l | 24 24 | |
Pidätämme oikeuden teknisiin muutoksiin!
