STNP1300B - Pompă STANLEY - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului STNP1300B STANLEY în format PDF.
| Specificații tehnice | Pompa electrică STANLEY STNP1300B, putere de 1300 W, debit maxim de 3000 L/h, presiune maximă de 4,5 bari. |
|---|---|
| Utilizare | Ideală pentru pomparea apei curate, drenajul pivnițelor, piscine și irigarea grădinilor. |
| Întreținere și reparații | Verificați regulat filtrul și curățați-l pentru a asigura o funcționare optimă. Depozitați într-un loc uscat. |
| Securitate | Echipată cu protecție termică pentru a preveni supraîncălzirea. Nu scufundați priza electrică în apă. |
| Informații generale | Garanție de 2 ani, greutate de 5 kg, dimensiuni compacte pentru depozitare ușoară. |
Întrebări frecvente - STNP1300B STANLEY
Întrebările utilizatorilor despre STNP1300B STANLEY
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Pompă în format PDF gratuit! Găsiți manualul dvs. STNP1300B - STANLEY și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. STNP1300B mărcii STANLEY.

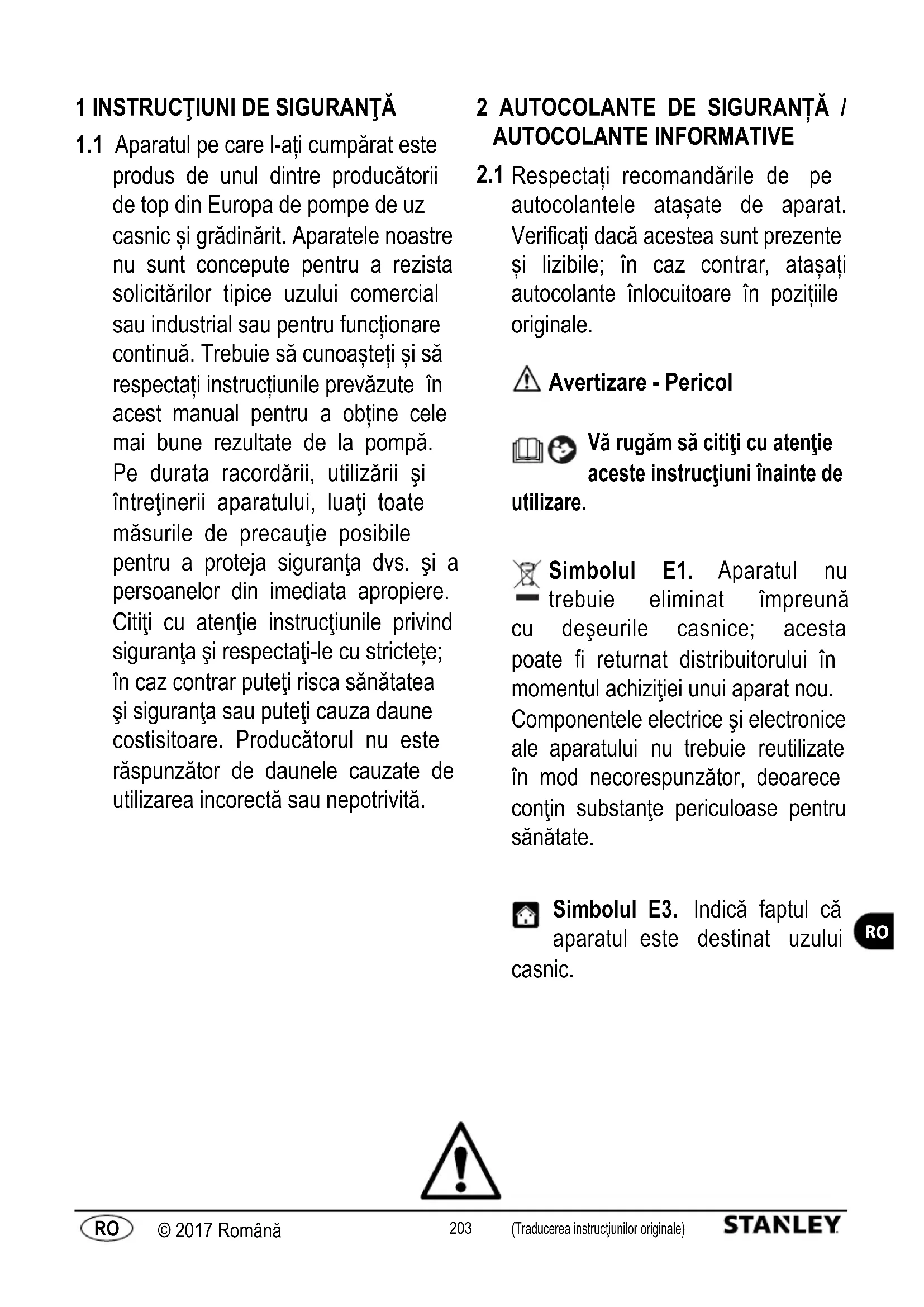

MANUAL DE UTILIZARE STNP1300B STANLEY
1.1 Aparatul pe care l-ați cumpărat este produs de unul dintre producătorii de top din Europa de pompe de uz casnic și grădinărit. Aparatele noastre nu sunt concepute pentru a rezista solicitărilor tipice uzului comercial sau industrial sau pentru funcționare continuă. Trebuie să cunoașteți și să respectați instrucțiunile prevăzute în acest manual pentru a obține cele mai bune rezultate de la pompă. Pe durata racordării, utilizării și întreținerii aparatului, luați toate măsurile de precauție posibile pentru a proteja siguranța dvs. și a persoanelor din imediata apropiere. Citiți cu atenție instrucțiunile privind siguranța și respectați-le cu strictețe; în caz contrar puteți risca sănătatea și siguranța sau puteți cauza daune costisitoare. Producătorul nu este răspunzător de daunele cauzate de utilizarea incorectă sau nepotrivită.
2 AUTOCOLANTE DE SIGURANȚĂ / AUTOCOLANTE INFORMATIVE
2.1 Respectați recomandările de pe autocolantele atașate de aparat. Verificați dacă acestea sunt prezente și lizibile; în caz contrar, atașați autocolante înlocuitoare în pozițiile originale.
Avertizare - Pericol
Vă rugăm să citiți cu atenție aceste instrucțiuni înainte de
Simbolul E1. Aparatul nu trebuie eliminat împreună deșeurile casnice; acesta te fi returnat distribuitorului în mentul achiziției unui aparat nou. nponentele electrice și electronice aparatului nu trebuie reutilizate mod necorespunzător, deoarece în substanțe periculoase pentru ătate.
Simbolul E3. Indică faptul că aparatul este destinat uzului nic.
RO
CE Simbolul CE. Indică faptul că aparatul respectă directivele UE relevante.
Pozitia comutatorului PORNIT/OPRIT. Indică poziția comutatorului PORNIT/OPRIT.
I = Comutator PORNIT
0 = Comutator OPRIT
Nivelul garantat al puterii stice
Acest produs este evaluat în clasa de izolație I.
Aceasta înseamnă că este echipat cu un conductor de împământare de protectie (numai dacă simbolul există pe aparat).
3 REGULI DE SIGURANTĂ / RISCURI REZIDUALE
3.1 PRECAUȚII DE SIGURANȚĂ: ACTIUNI INTERZISE
3.1.1 Pericol de rănire! NU permiteți ca aparatul să fie utilizat de copii sau persoane cu capacități fizice, senzoriale sau mentale reduse, sau care nu au experiența și cunoștințele necesare. Copiii nu trebuie să se joace cu aparatul. Lucrările de curățare și întreținere care revin utilizatorului nu trebuie efectuate de copii.
3.1.2 Pericol de explozie sau otrăvire! Niciodată nu utilizați aparatul cu lichide inflamabile, toxice sau agresive, sau lichide cu caracteristici incompatibile cu funcționarea sa corespunzătoare.
3.1.3 Pericol de rănire! Nu îndreptați jetul de apă spre persoane sau animale.
3.1.4 Pericol de electrocutare! Nu îndreptați jetul de apă înspre aparat, componente electrice sau alte dispositivee electrice.
3.1.5 Pericol de scurt-circuit! Nu utilizati aparatul afară în ploaie. Acest lucru nu se aplică pompelor submersibile, care pot fi utilizate în condiții de ploaie; cu toate acestea, este esențial să se asigure că racordurile ștecherului (A12) și orice prelungitoare utilizate sunt protejate de stropi de apă și inundatii.
3.1.6 Pericol de rănire! Nu permiteți ca aparatul să fie utilizat de copii, persoane cu capacități fizice, senzoriale sau mentale reduse, sau de orice persoane neautorizate.
3.1.7 Pericol de electrocutare! Nu atingeti stecherul (A12) și/sau priza cu mâinile ude.
3.1.8 Pericol de electrocutare și scurt-circuit! În cazul deteriorării cablului de alimentare (A8), acesta trebuie înlocuit de producător, unul din centrele sale de service autorizate sau persoane calificate în mod similar, pentru a preveni toate riscurile.
3.1.9 Pericol de explozie! Nu utilizati aparatul în cazul în care furtunul de aspirare sau de refulare este deteriorat.
3.1.10 Pericol de rănire! Asezați aparatul într-o poziție stabilă; atunci când utilizați aparatul în apropiere de piscine, iazuri de grădină sau alte corpuri de apă în aer liber, păstrați o distanță de cel puțin 2 m de marginea apei și protejați împotriva căderii în apă sau inundațiilor. Acest lucru nu se aplică pompelor submersibile, deoarece acestea pot fi utilizate scufundate în apă.
3.1.11 Pericol de rănire! Verificați dacă aparatul este echipat cu plăcuța cu datele de identificare și specificațiile sale; contactați distribuitorul imediat dacă aceasta lipsește. Aparatele fără plăcuță cu date de identificare nu trebuie utilizate, deoarece acestea nu pot fi identificate și sunt potențial periculoase.
3.1.12 Pericol de explozie! Nu se permite reglarea supapelor de comandă, a supapelor de siguranță sau a altor dispositive de siguranță, sau modificarea setărilor acestora.
3.1.13 Pericol de opărire! În cazul unei defecțiuni la întrerupătorul pneumatic sau la sursa de alimentare cu apă, apa rămasă în interiorul corpului pompei (A4) se poate supraîncălzi și cauza opărire atunci când este evacută.
3.1.14 Pericol de rânire! Nu utilizati aparatul nesupravegheat dacă există riscul de functionare defectuosă.
3.1.15 Pericol de scurt-circuit! Nu deplasați aparatul prin tragerea de ștecherul (A12), de cablul de alimentare (A8) sau de alte elemente de racordare; utilizați mânerul (A4 b).
3.1.16 Pericol de explozie! Nu permiteți vehiculelor să treacă peste furtunul de aspirare sau de refulare. Nu trageți și nu transportați aparatul de furtunul de aspirare sau de furtunul de refulare.
3.1.17 Pericol de rănire! Nu folosiți aparatul atunci când oameni sau animalele de companie se află în lichidul pompat, sau pot intra în contact cu acesta.
3.2 PRECAUȚII DE SIGURANȚĂ: ACTIUNI OBLIGATORII
3.2.1 Pericol de scurt-circuit! Toți conductorii electrici trebuie protejați împotriva stropilor de apă.
3.2.2 Pericol de electrocutare! Conectați aparatul numai la o sursă de energie electrică în conformitate cu standardele relevante (IEC 603641-1); în timpul pornirii, aparatul poate genera interferență asupra sistemului electric. Conectați aparatul la o priză prevăzută cu un dispozitiv de curent rezidual evaluat la 30 mA sau mai puțin. Utilizați numai cabluri electrice de legătură în conformitate cu reglementările relevante, aprobate pentru utilizare în exterior și cu un calibru cel puțin egal cu cel al cablului de alimentare al aparatului. Cablurile de alimentare înfășurate pe role trebuie să fie derulate în totalitate.
3.2.3 Pericol! Aparatul nu trebuie să funcționeze niciodată uscat; umpleți întotdeauna corpul pompei (A4) cu apă înainte de a o porni. Chiar și o perioadă scurtă de funcționare fără apă poate cauza deteriorarea.
3.2.4 Pericol de pornire accidentală! Deconectați întotdeauna ștecherul (A12) de la priza de alimentare înainte de a efectua orice fel de lucrare la aparat.
3.2.5 Pericol! Pentru a garanta siguranța aparatului, temperatura maximă a lichidului pompat nu trebuie să depășească 35°C. Temperatura ambiantă nu trebuie să scadă sub +5°C.
3.2.6 Pericol! Aparatul nu este destinat a pompa apă potabilă sau apă pentru consum uman. Este posibil ca apa pompată să fie contaminată de scurgerile de lubrefiant.
3.2.7 Pericol de rănire! Întreținerea și/sau repararea aparatului sau a componentelor electrice trebuie efectuată numai de personal specializat.
3.2.8 Pericol de rănire! Eliberați presiunea reziduală înainte de a deconecta furtunul de la aparat; pentru a face acest lucru, deconectați aparatul de la sursa de energie electrică și deschideți un orificiu de ieșire al utilizatorului.
3.2.9 Pericol de rănire! Înainte de utilizare și la intervale regulate, inspectați accesoriiile și verificați componentele aparatului la semne de uzură și/sau funcționare defectuoasă.
4 INFORMATII GENERALE
4.1 Utilizarea manualului
Acest manual este parte integrantă a aparatului și trebuie păstrat pentru consultarea pe viitor. Vă rugăm să citiți manualul cu atenție înainte de instalarea/utilizarea aparatului. Dacă aparatul este vândut, vânzătorul trebuie să înmâneze acest manual noului proprietar împreună cu aparatul. Asigurați-vă că fiecare utilizator are acces la manual înainte de pornirea aparatului și că are posibilitatea de a afla despre instrucțiunile de siguranță și funcționare.
4.2 Livrarea
Aparatul este livrat într-o cutie de carton.
Pachetul livrat este ilustrat în fig. 1.
4.2.1 Materiale informative furnizate împreună cu aparatul
D1 Manualul de utilizare și de întreținere
D2 Instructiuni de siguranță
D3 Reglementări privind garanția
4.3 Eliminarea ambalajului
Materialele de ambalare nu poluează mediul, dar cu toate acestea trebuie reciclate sau eliminate în conformitate cu legislația în vigoare din țara de utilizare.
5 INFORMATII TEHNICE
5.1 Utilizarea prevăzută
Aparatul este proiectat pentru a pompa apă curată din puturi sau cisterne de apă de ploaie pentru grădinărit sau pentru utilizarea în sistemele de alimentare cu apă de uz casnic; aceste aparate nu pot fi utilizate pentru pomparea apei potabile. Murdăria, nisipul și sedimentele sunt abrazive și deteriorează rotorul. Montați filtre adecvate pentru a capta aceste particule în amonte de pompă. Substanțele agressive chimic din lichidul pompat deteriorează aparatul. Debitul orar minim permis este de 80 l/h (1,3 l/min). Aceste aparate nu sunt potrivite pentru sisteme de irigare prin picurare, deoarece debitul de apă este prea mic, ceea ce înseamnă că lichidul pompat nu este în măsură să răcească aparatul așa cum este necesar.
Aparatul trebuie instalat într-un loc uscat, bine ventilat, protejat de îngheț și intemperii, cu o temperatură ambiantă nu mai mare de 35°C. Nu trebuie instalat sau utilizat niciodată în ploaie, în locuri umede sau în puțuri.
Aparatul este conform cu standardul european EN 60335-2-41.
5.2 Utilizarea corespunzătoare
Utilizarea de câtre persoane necalificate sau care nu au citit și înțeles instrucțiunile din manual este interzisă.
Alimentarea aparatului cu lichide inflamabile, explozive, toxice sau agresive chimic este interzisă.
Utilizarea aparatului într-o atmosferă potențial inflamabilă sau explozivă este interzisă.
Se interzice orice fel de modificare la aparat. Orice fel de modificare a aparatului va face garanția nulă și neavenită și va elibera producătorul de orice fel de răspundere în temeiul dreptului civil și penal.
Substanțe de șlefuire și lustruire sau alte substanțe care atacă materialele, pot deteriora aparatul. Aceste aparate nu sunt potrivite pentru pomparea de lichide care conțin noroi abraziv, noroi sau lut. Aceste aparate sunt potrivite pentru pomparea apei în scopuri sanitare, dar nu pentru pomparea de apă potabilă!
Substanțe fecale nu pot fi pompate cu aceste aparate.
5.3 Componentele principale (fig. 1)
A1 Fiting de aspirare filefat
A1b Prefiltru integral (dacă este instalat)
A2 Fiting de refulare filetat
A2b Capac de umplere (dacă este instalat)
A3 Dop de scurgere
A4 Corpul pompei
A4b Mâner
A5 Comutator PORNIT/OPRIT
A6 Furtun întărit
A7 Înrerupător pneumatic
A8 Cablu de alimentare
A9 Supapă
A9b Capac de supapă
A10 Režervor
A11 Manometru
A12 Stecher
6 INSTALAREA
Avertizare - pericol!
Toate operațiile de instalare și asamblare trebuie efectuate cu aparatul deconectat de la sursa de alimentare cu energie (fig. 3).
Avertizare - pericol!
Înainte de utilizare, efectuați întotdeauna o inspecție vizuală a aparatului, în special a ștecherului (A12) și a cablului de alimentare (A8), să nu fie deteriorate. Un aparat deteriorat nu trebuie utilizat; în caz de deteriorare, aparatul trebuie verificat de centrul de service sau de un electrician autorizat.
Avertizare - pericol!
În cazul în care cablul de alimentare (A8) este tăiat, garanția devine nulă și un cablu de alimentare original de înlocuire (A8) trebuie să fie instalat în timpul reparației, pe cheltuiala clientului (chiar și în cazul reparațiilor în garanție). Dacă este necesară extinderea cablului de alimentare (A8), folosiți numai o extensie de calibru cel puțin egal cu cel al cablului de alimentare original (A8). Niciodată nu ridicati aparatul și nu scoateți ștecherul (A12) din priză prin intermediul cablului de alimentare (A8).
6.1 Asamblarea aparatului
Înainte de punerea în funcțiune a aparatului, trebuie conectate furtunurile de aspirare și de refulare. Așezați aparatul într-o pozitie stabilă pe o suprafață plană, într-un loc protejat la inundare (fig. 4). Pentru a preveni transmiterea vibratiilor la conducte sau pereți, așezați aparatul pe un covor de cauciuc și utilizați bucăți de furtun (care trebuie să fie rezistent la aspirare și presiune), imediat în amonte și în aval de aparat (fig. 5), pentru a amortiza vibratiile.
6.2 Montarea furtunului de aspirare
Avertizare - pericol!
Dacă dispozitivul nu are un pre-filtru integral, trebuie instalată o supapă de control între furtunul de aspirare și fittingul de aspirare (A1): această supapă asigură ca furtunul de aspirare să nu ajungă sub presiune, ceea ce ar putea provoca scurgeri sau explozii.
Furtunul de aspirare transportă apa de la punctul de aspirare la aparat. Conectați furtunul de aspirare la fitingul filetat (A1). Verificați dacă furtunul de aspirare montat este etanș, deoarece orice fel de scurgeri pot reduce debitul aparatului sau pot preveni complet aspirarea de apă. Furtunul de aspirare trebuie să aibă un diametru de cel puțin 25 mm (1") și trebuie să fie rezistent la strivire și la vid.
Se recomandă utilizarea unui furtun de aspirare cu supapă de picior. Pentru a asigura un racord etanș la aer, utilizați bandă de teflon (12-15 straturi) (fig. 6). Asigurați-vă că există suficientă apă în punctul de aspirare și că zona de aspirare a furtunului este permanent sub nivelul apei.
Deoarece înălțimea maximă de aspirare a pompelor cu autoamorsare este de 8 metri, aparatul trebuie să fie la mai mult de 8 m deasupra nivelului apei în punctul de aspirare. Partea orizontală a furtunului de aspirare trebuie să crească continuu din punctul de aspirare a aparatului, pentru a preveni formarea de bule de aer în furtun, ceea ce ar putea afecta funcționarea aparatului (fig. 7).
Un prefiltru trebuie instalat între furtunul de aspirare și fittingul de aspirare (A1), cu excepția cazului în care aparatul are un prefiltru integral (A1 b).
6.3 Umplerea aparatului
Înainte de a monta furtunul de refulare, umpleți complet corpul pompei (A4) și furtunul de aspirare cu apă prin fitingul de refulare (A2). Pompa poate fi de asemenea umplută prin intermediul capacului de umplere (A2 b), dacă este prezent (fig. 8).
Pe durata umplerii corpului pompei (A4) se formează bule și acestea trebuie să fie evacuate prin încinarea aparatului ușor în diferite direcții. Umpleți din nou și repetați această procedură până când nivelul apei este chiar dedesubtul orificiului de umplere.
Dacă aparatul are un prefiltru instalat, trebuie adăugată mai multă apă prin capacul prefiltrului (A1 b). Deschideți capacul, umpleți cu apă până la margine și însurubați capacul înapoi cu mâna (fig. 8).
6.4 Montarea furtunului de refulare
Fitingul furtunului de refulare se află în partea de sus a aparatului (A2). Furtunul trebuie să fie conectat la un furtun sau conductă cu cel mai mare diametru posibil (cel puțin 19 mm, 34 "). Diametre mai mici duc la reducerea drastică a debitului aparatului. Pentru a asigura un racord etanș la aer, utilizați bandă de teflon (12-15 straturi) (fig. 9). Într-un sistem de pompare de uz casnic, conductele conectate sunt presurizate permanent. De aceea, recomandăm utilizarea unui furtun întărit, capabil să reziste la această presiune permanentă, în cazul conectării la un sistem de distribuție permanentă.
Avertizare - pericol!
Utilizarea de furtunuri pentru grădină sau furtunuri de aspirare pe partea de refulare a aparatului nu este permisă în cazul în care conductele sunt presurizate permanent, deoarece presiunea continuă combinată cu uzura și oboseala materialelor poate provoca spargerea sau ruperea acestora chiar și după doar o perioadă scurtă de timp. Furtunurile pentru grădină pot fi utilizate numai în cazul în care nu sunt presurizate permanent, de exemplu atunci când sunt instalate în aval de o supapă de oprire sau un robinet de alimentare cu apă, și întotdeauna numai în aer liber.
6.5 Măsuri de sigurantă
Utilizatorul trebuie să prevină daunele rezultate din inundarea spațiilor sau a altor cauze, în eventualitatea unei defecțiuni a aparatului sau a componentelor externe, prin adoptarea unor măsuri adecvate (de exemplu, instalarea unui circuit anti-inundare de protecție, sistem de alarmă, pompă de rezervă, rezervor de colectare sau caracteristici similare), care trebuie să fie conectate la un circuit electric separat, sigur la defecte. Măsurile de siguranță trebuie adaptate la condițiile specifice de utilizare și trebuie să ducă la reducerea și/sau prevenirea daunelor cauzate de scurgerile de apă.
Utilizatorul trebuie să instaleze, de asemenea, un agent de pulverizare, pentru a preveni pagubele cauzate de scurgerile de apă sau stropirea din cauza unei defecțiuni a pompei. O pompă de rezervă sau un canal de scurgere de podea trebuie să fie instalat pentru a se asigura că orice apă de la scurgeri este îndepărtată cu promptitudine. În caz contrar, un sistem de alarmă poate fi instalat pentru a declanșa o alarmă și / sau o oprire de urgență a aparatului și a sursei de alimentare cu apă, în cazul unei scurgeri de apă, înainte de deteriorarea echipamentului sau a bunurilor.
De asemenea, recomandăm ridicarea tuturor echipamentelor din camerele de instalare a aparatului la aproximativ 5-10 cm deasupra podelei, astfel încât orice scurgere de apă să nu cauzeze daune imediate. Producătorul nu își asumă nicio responsabilitate pentru daunele cauzate de nerespectarea acestor recomandări.
Avertizare - pericol! Funcționarea uscată
În cazul în care aparatul funcționează mai mult de 5 minute cu punctul de aspirare a apei închis, acesta poate fi deteriorat din cauza supraîncălzirii. Oprită aparatul atunci când debitul normal de apă este obstrucționat.
Functionarea uscată va deteriora aparatul astfel încât nu va mai putea fi reparat, de aceea nu îl lăsați niciodată să funcționeze uscat mai mult de 10 secunde.
7 REGLAJE
7.1 Reglaje preliminare
Aparatele noastre sunt presetate în fabrică și utilizatorii nu trebuie să modifice aceste setări.
8 PORNIREA
Avertizare - pericol!
Toate operațiile de instalare și asamblare trebuie efectuate cu aparatul deconectat de la sursa de alimentare cu energie (fig. 3).
8.1 Pornirea
După ce toate conductele au fost conectate și corpul pompei (A4) este plin de apă, ștecherul (A12) poate fi conectat și comutatorul PORNIT/OPRIT (A5) poate fi pornit. În timpul fazei de amorsare, conducta de refulare trebuie să fie deschisă pentru a permite scăparea aerului din sistem și a permite formarea presiunii apei. În cazul în care furtunul de aspirare nu este complet plin de apă, poate dura până la 7 minute pentru ca aparatul să devină pe deplin operațional. În cazul în care apa nu a presurizat după timpul maxim de amorsare menționat, opriți aparatul și procedați așa cum se descrie în planul de depanare (capitolul 11).
8.2 Informații tehnice
Valorile declarate pentru debitul aparatului sunt valori maxime, care sunt reduce în cazul în care se utilizează componente externe (de exemplu furtun de refulare, coturi, prefiltru etc.). Trebuie să se țină cont de acest lucru atunci când se alege aparatul. Debitul efectiv pentru condițiile specifice de instalare este prezentat în graficul pentru debit (fig. 12).
9 ÎNTRETINEREA
Avertizare - pericol! Sistemul este presurizat!
Înainte de orice fel de procedură de întreținere și/sau pe durata depanării, deconectați cablul de alimentare (A8) de la priză.
Verificați dacă furtunurile de conectare sau rezervorul aparatului (A10) nu sunt încă sub presiune. Pentru a asigura acest lucru, porniți un utilizator (robinet de alimentare cu apă) și scurgeți toată apa din sistem. Toate lucrările de întreținere și curățare pot fi apoi efectuate.
9.1 Curățarea filtrelor
Curățați prefiltrul (A1 b) în mod periodic cu apă curată și/sau inspectați-l pentru a vă asigura că acesta nu este murdar (fig. 10). Irigați compartimentul filtrului cu apă curată.
9.2 Verificarea presiunii din rezervor (A10)
Pentru a asigura funcționarea corectă a aparatului, presiunea din rezervor (A10) trebuie să fie verificată la intervale regulate (de 3-4 ori pe an); aceasta trebuie să fie de 1,5 bari. Pentru a verifica presiunea, deșurubați capacul supapei (A9 b) de la rezervor (A10) și verificați presiunea prin conectarea unei pompe de aer cu manometru la supapa (A9) (fig. 11). În cazul în care presiunea este mai mică de 1,5 bar, readuceți-o la această valoare.
Presiunea insuficientă a aerului determină funcționarea defectuoasă a aparatului și duce la uzura membranei de cauciuc din rezervor (A10).
Orice deteriorare a aparatului din cauza presiunii incorecte în rezervor (A10) nu este acoperită de garanție.
10 DEPOZITAREA
Avertizare - pericol! Sistemul este presurizat!
Înainte de orice fel de procedură de întreținere și/sau pe durata depanării, deconectați cablul de alimentare (A8) de la priză.
Verificați dacă furtunurile de conectare sau rezervorul aparatului (A10) nu sunt încă sub presiune. Pentru a asigura acest lucru, porniți un utilizator (robinet de alimentare cu apă) și scurgeți toată apa din sistem. Toate procedurile de depozitare pot fi apoi efectuate.
Este esențială protejarea aparatului de îngheț, iar în cazul temperaturilor de +5°C sau mai mici, acesta trebuie să fie dezinstalat și depozitat într-un loc uscat, ferit de îngheț. După deconectarea furtunurilor de aspirare și de refulare, deșurubați dopul de scurgere (A3) și înclinați aparatul pentru a se scurge toată apa din rezervor (A10). Pentru a goli corpul pompei (A4), întoarceți aparatul cu susul în jos pentru a evacua apa de la fitingul de refulare (A2).
11 DEPANAREA
| Probleme Cauze posibile | Rezolvări | |
| Motorul funcționează, dar aparatul nu aspiră apă | 1) Corpul pompei (A4) nu a fost umplut cu apă înainte de pornire. | 1) Umpleți corpul pompei (A4, vedeți punctul 6.3). |
| 2) Furtunul de aspirare nu este etanș. | 2) Verificați dacă au fost utilizate accesoriiile recomandate.Verificați dacă furtunul de aspirare este etanș la aer, utilizați bandă de teflon la fileturi. | |
| 3) Epuratorul filtrant de la supapa de picior este obstrucționat. 3) Curățați supapa de picior și epuratorul filtrant. | ||
| 4) Aerul de la partea de refulare nu poate scăpa datorită faptului că punctul de aspirare este închis. | 4) Pe durata amorsării, deschideți punctele de aspirare (robinetul de alimentare cu apă, furtunurile de apă). | |
| 5) Nu s-a permis un timp suficient. | 5) Umpleți de tot furtunul de aspirare cu apă și așteptați până la 7 minute după ce aparatul este pornit. | |
| 6) Înălțime de aspirare excesivă. 6) Reduceți înălțimea de aspirare | (max. 8 m). | |
| 7) Furtunul de aspirare nu este scufundat în apă. | 7) Verificați nivelul apei din puț sau cisternă și prelungiți furtunul de aspirare, dacă este posibil. | |
| Motorul nu pornește | 1) Nu există alimentare cu energie. | 1) Verificați tensiunea, conectați ștecherul (A12). |
| Debitul de apă este insuficient | 1) Înălțime de aspirare și/sau coloana excesivă. | 1) Înălțimea de aspirare și coloana excesivă, precum și componentele externe, reduc debitul! Aceasta nu constituie o funcționare defectuoasă. |
| 2) Epuratorul filtrant de la supapa de picior este obstrucționat. 2) Curățați epuratorul filtrant. | ||
| 3) Nivelul apei de la punctul de aspirare scade prea repede. | 3) Scufundați supapa de picior în apă cu adâncimea mai mare. | |
| 4) Debitul aparatului este redus de murdăria din apă. | 4) Curățați corpul pompei (A4) prin direcționarea unui jet de apă prin fittingul de aspirare (A1) și fitingul de refulare (A2), iar dacă este necesar, verificați aparatul la centrul de service. Utilizați un prefiltru dacă aparatul nu are un prefiltru integral (A1 b). | |
| Termostatul oprește aparatul | 1) Motorul este încărcat în exces datorită frecării dintre particulele de murdărie și rotor.Funcționare uscată sau debit de apă insuficient. | 1) Curățați interiorul corpului pompei (A4) prin direcționarea unui jet de apă prin fittingul de refulare (A2), lăsați termostatul să se răcească timp de aproximativ 1 oră, iar dacă este necesar, verificați aparatul la centrul de service. |
| 2) Funcționare uscată. | 2) Verificați dacă există apă, lăsați termostatul să se răcească circa 1 oră și dacă este necesar duceți aparatul la centrul de service pentru a fi verificat. | |
| Aparatul pornește și se oprește în mod continuu | 1) Nu există supapă de control la furtunul de aspirare, apa curge înapoi de la furtunul de aspirare. | 1) Verificați dacă la partea de aspirare este instalată o supapă de picior sau intermediară. |
| 2) Membrana de cauciuc din rezervor (A10) este defectă. | 2) Înlocuți membrana de cauciuc sau rezervorul.Contactați centrul de service. | |
| 3) Nu există presiune a aerului în rezervor. | 3) Umpleți rezervorul (A10) cu aer prin intermediul supapei respective (A9) la o presiune de 1,5 bari (vedeți Întreținerea). | |
| 4) Partea de refulare nu este etanșă la aer. | 4) Etanșați partea de refulare pentru a o face ermetică la aer, verificați dacă sistemul este etanș. | |
| Aparatul funcționează continuu | 1) Presiunea de oprire setată pentru întrerupătorul pneumatic este prea mare. | 1) Informați centrul de service și solicitați reglarea presiunii de oprire. |
| 2) Partea de refulare nu este etanșă la aer. | 2) Etanșați partea de refulare pentru a o face ermetică la aer, utilizați bandă de teflon la filete. | |
GARANTIA
Garantiile referitoare la aparat descrise în acest manual sunt condiționate de îndeplinirea tuturor recomandărilor pe care le conține, în special cele cu privire la utilizare, instalare și funcționare.
Acordăm o garanție de 24 de luni (12 luni pentru vânzări profesionale) de la data de achiziție a produsului descris, acoperind defecte de material sau manoperă în conformitate cu legislația în vigoare. Solicitările de service în cadrul garanției trebuie însoțite de dovada de achiziție în original.
Garanția nu acoperă costurile de demontare și instalarea aparatului în cauză la locul de utilizare, costurile de deplasare spre și de la locul de utilizare pentru personalul de reparații sau costurile de transport.
Solicitările rezultate din instalarea sau funcționarea incorrectă, condiții improprii de utilizare, neglijență, utilizarea în scopuri comerciale sau încercări de reparații necorespunzătoare nu sunt acoperite de garanție și nu se acceptă nicio responsabilitate pentru acestea; uzura normală este de asemenea exclusă.
Costurile rezultate, și în special costurile de inspectie și de transport, vor fi suportate de către expeditor și/sau operatorul aparatului. Acest lucru se aplică, în special, atunci când se prezintă o cerere de garanție, dar aparatul se dovedește a funcționa perfect, fără defecte, sau problema nu se datorează unor defecte de materiale sau de manoperă.
Înainte de returnarea la utilizator, fiecare produs este supus unor controale tehnice stricte. Reparațiile în perioada de garanție trebuie efectuate numai de către unul din centrele noastre de service sau un atelier de reparații autorizat. Încercările de reparație efectuate de client sau terțe părți neautorizate pe durata perioadei de garanție vor avea ca rezultat pierderea tuturor drepturilor oferite de garanție.
Tăierea ștecherului de alimentare și/sau scurtarea cablului de alimentare are ca rezultat pierderea drepturilor oferite de garanție.
Lucrările efectuate de noi în cadrul garanției nu extind perioada de garanție și nici nu dau naștere la o perioadă de garanție nouă pentru piesele înlocuite sau reparate. Toate drepturile suplimentare, inclusuv dreptul la reduceri, modificări sau compensații, sau daune ulterioare de orice fel, sunt excluse.
În cazul unei funcționări defectuoase, contactați punctul de vânzare de la care a fost achiziționat produsul, prezentând dovada de achiziție.
| Date tehnice Unitate SXGP900 | XFBE SXGP1300 | XFBE | |
| Tensiunea V/Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Puterea W 900 1300 | |||
| Coloană maximă (H _max ) | m | 42 50 | |
| Debitul maxim (Q _max ) l/h | 3300 4200 | ||
| Presiunea de funcționare bar | 1.5~3.0 1.5~3.0 | ||
| Temperatura maximă a apei (T _max ) | °C | 35 35 | |
| Înălțimea de aspirare maximă | m | 8 | 8 |
| Dimensiunea maximă a particulelor | ∅ mm | 0 | 0 |
| Clasa de protecție | - | ||
| Izolația motorului | - | Clasa B | Clasa B |
| Protectția motorului | - IPX4 IPX4 | ||
| Nivelul presiunii acustice L _WA (EN ISO 3744) | dB (A) | 80 83 | |
| Greutatea netă | kg | 15.3 16.2 | |
| Greutatea brută | kg | 16.6 17.2 | |
| Diametrul fittingului | mm | 25.4 25.4 | |
| Lungimea cablului | m | 1 | 1 |
| Volumul rezervorului | l | 24 24 | |
Sub rezerva modificărilor tehnice!
