STNP1000SS - Pumpe STANLEY - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe für klares Wasser
Marke	Stanley
Modell	STNP1000SS
Netzspannung	230 V ~ 50 Hz
Nennleistung	1000 W
Maximale Förderhöhe	55 m
Maximale Durchflussmenge	5200 l/h
Maximale Flüssigkeitstemperatur	35 °C
Maximale Eintauchtiefe	16 m
Restwasserhöhe	70 mm
Maximale Partikelgröße	0 mm (nur klares Wasser)
Anschlussdurchmesser	31,75 mm (1 1/4")
Netzkabellänge	20 m
Nettogewicht	11,5 kg
Gesamtgewicht (verpackt)	12,3 kg
Schutzart	IPX8
Isolationsklasse	B
Motortyp	Tauchmotor, wassergekühlt
Vorgesehene Verwendung	Klares Wasser, Gartenarbeit, Versorgung von Hausinstallationen
Untersagte Verwendungen	Trinkwasser, Abwasser, brennbare Flüssigkeiten, Dauerbetrieb, Sandpumpen
Sicherheitseinrichtung	Thermoschutz, Trockenlauf auf 10 s begrenzt
Mitgelieferte Dokumentation	Bedienungsanleitung, Sicherheitshinweise, Garantiebestimmungen
Garantie	24 Monate (12 Monate bei gewerblicher Nutzung)

Häufig gestellte Fragen - STNP1000SS STANLEY

Wie groß ist die maximale Eintauchtiefe der Tauchpumpe Stanley STNP1000SS?

Die maximale Eintauchtiefe beträgt 16 Meter. Stellen Sie sicher, dass der Brunnen einen Mindestdurchmesser von 10 cm hat.

Kann diese Pumpe für Trinkwasser verwendet werden?

Nein, diese Pumpe ist nicht für Trinkwasser ausgelegt. Das Wasser kann durch Schmierstoffaustritt verunreinigt werden.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Spannung und ob der Stecker richtig eingesteckt ist. Wenn der Motor nicht läuft, ist möglicherweise das Laufrad blockiert. Konsultieren Sie die Fehlersuchtafel.

Wie entlüfte ich das Pumpengehäuse?

Tauchen Sie die Pumpe schräg ein, um Luftblasen aus dem Pumpengehäuse zu entfernen. Der automatische Entlüfter schaltet sich ein, wenn die Eintauchtiefe ausreicht.

Welche maximale Temperatur kann das geförderte Wasser erreichen?

Die maximale Temperatur der geförderten Flüssigkeit beträgt 35 °C. Bei Überschreitung kann der Motor beschädigt werden.

Wie reinige ich die Pumpe nach Gebrauch?

Spülen Sie die Pumpe und ihre äußeren Teile nach jedem Gebrauch mit klarem Wasser. Bei Verkrustungen tauchen Sie sie mehrere Tage in Wasser bei maximal 35 °C ein.

Warum ist die Durchflussmenge reduziert?

Mögliche Ursachen: Verstopfter Saugkorb, blockierter Schlauch, unzureichender Schlauchdurchmesser oder zu große Förderhöhe. Reinigen Sie den Saugkorb und überprüfen Sie den Schlauch.

Kann die Pumpe trocken laufen?

Nein, Trockenlauf ist verboten. Er kann die Pumpe in weniger als 10 Sekunden beschädigen. Die Pumpe muss stets eingetaucht sein.

Welche Flüssigkeiten dürfen nicht gepumpt werden?

Pumpen Sie keine brennbaren, giftigen, aggressiven Flüssigkeiten und kein Wasser mit Sand, Schlamm oder Fäkalien.

Wie schütze ich die Pumpe im Winter?

Im Winter, wenn die Temperatur unter 5 °C fällt, bauen Sie die Pumpe aus und lagern Sie sie an einem trockenen, frostfreien Ort. Schützen Sie sie unbedingt vor Frost.

BEDIENUNGSANLEITUNG STNP1000SS STANLEY

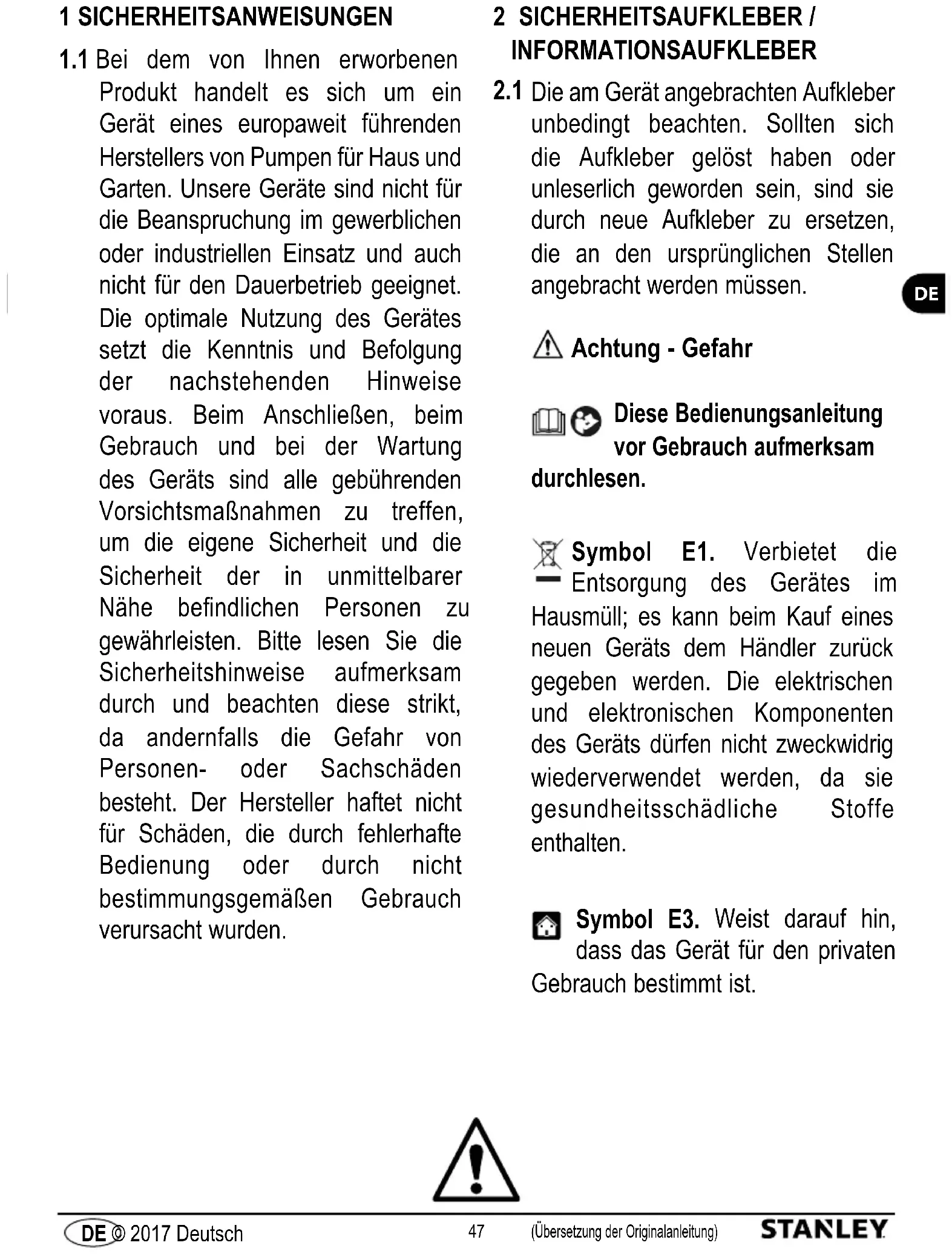

1 SICHERHEITSANWEISUNGEN

1.1 Bei dem von Ihnen erworbenen Produkt handelt es sich um ein Gerät eines europaweit führenden Herstellers von Pumpen für Haus und Garten. Unsere Geräte sind nicht für die Beanspruchung im gewerblichen oder industriellen Einsatz und auch nicht für den Dauerbetrieb geeignet. Die optimale Nutzung des Gerätes setzt die Kenntnis und Befolgung der nachstehenden Hinweise voraus. Beim Anschließen, beim Gebrauch und bei der Wartung des Geräts sind alle gebührenden Vorsichtsmaßnahmen zu treffen, um die eigene Sicherheit und die Sicherheit der in unmittelbarer Nähe befindlichen Personen zu gewährleisten. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch und beachten diese strikt, da andernfalls die Gefahr von Personen- oder Sachschäden besteht. Der Hersteller haftet nicht für Schäden, die durch fehlerhafte Bedienung oder durch nicht bestimmungsgemäßen Gebrauch verursacht wurden.

2 SICHERHEITSAUFKLEBER / INFORMATIONSAUFKLEBER

2.1 Die am Gerät angebrachten Aufkleber unbedingt beachten. Sollten sich die Aufkleber gelöst haben oder unleserlich geworden sein, sind sie durch neue Aufkleber zu ersetzen, die an den ursprünglichen Stellen angebracht werden müssen.

Achtung - Gefahr

Diese Bedienungsanleitung vor Gebrauch aufmerksam sen.

Symbol E1. Verbietet die Entsorgung des Gerätes im smüll; es kann beim Kauf einesen Geräts dem Händler zurück eben werden. Die elektrischen elektronischen Komponenten Geräts dürfen nicht zweckwidrig derverwendet werden, da sie undheitsschädliche Stoffe halten.

Symbol E3. Weist darauf hin, dass das Gerät für den privaten rauch bestimmt ist.

CE Symbol CE. Weist darauf hin, dass das Gerät mit den jeweils gültigen EU-Richtlinien übereinstimmt.

Dieses Gerät hat die

Schutzklasse I. Das heißt, dass es mit einem Schutzleiter versehen ist (nur wenn das entsprechende Zeichen am Gerät angebracht ist).

3 SICHERHEITSVORSCHRIFTEN / RESTRISIKEN

3.1 WARNHINWEISE: VERBOTE

3.1.1 Verletzungsgefahr! Kinder, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten und Personen, die nicht über die erforderliche Erfahrung oder die erforderlichen Kenntnisse verfügen, dürfen das Gerät NICHT verwenden. Kindern darf nicht erlaubt werden, das Gerät als Spielzeug zu verwenden. Die vom Anwender auszuführenden Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden.
3.1.2 Explosions- oder Vergiftungsgefahr! Gerät auf keinen Fall mit entzündbaren, giftigen, aggressiven oder mit solchen Flüssigkeiten einsetzen, die den vorschriftsmäßigen Betrieb des Geräts beeinträchtigen könnten.
3.1.3 Verletzungsgefahr! Den Wasserstrahl nicht auf Personen oder Tiere richten.
3.1.4 Stromschlaggefahr! Den Wasserstrahl niemals auf das Gerät, auf elektrische Teile oder andere Elektrogeräte richten.
3.1.5 Kurzschlussgefahr! Gerät auf keinen Fall bei Regen im Freien verwenden. Dies gilt nicht für Tauchpumpen, die auch bei Regen betrieben werden können. Allerdings muss dann sichergestellt sein, dass der Netzstecker (A12) und eventuelle Verlängerungen spritzwassergeschützt und überflutungssicher angeschlossen sind.
3.1.6 Verletzungsgefahr! Gerät auf keinen Fall durch Kinder, Personen mit eingeschränkten sensorischen, physischen oder geistigen Fähigkeiten oder unbefugte Personen verwenden lassen.
3.1.7 Stromschlaggefahr! Netzstecker (A12) und Steckdose niemals mit nassen Händen anfassen.
3.1.8 Stromschlag- und Kurzschlussgefahr! Wenn das Netzkabel (A8) beschädigt ist, muss es vom Hersteller, seinem technischen Kundendienst oder von einem Fachmann mit vergleichbarer Qualifikation ausgewechselt werden, um jeder Gefahr vorzubeugen.
3.1.9 Berstgefahr! Gerät niemals mit beschädigter Saug- oder Druckleitung betreiben.
3.1.10 Verletzungsgefahr! Das Gerät standsicher aufstellen; bei Verwendung des Geräts in der Nähe von Schwimmbecken, Gartenteichen oder anderen offenen Wasserbecken einen Mindestabstand von 2 m einhalten und das Gerät gegen ein Hineinfallen ins Wasser oder Überflutung sichern. Dies gilt nicht für Tauchpumpen, da diese in Wasser eingetaucht betrieben werden können.
3.1.11 Verletzungsgefahr! Auf dem Gerät muss das Typenschild mit den spezifischen Eigenschaften angebracht sein; andernfalls den Händler hiervon sofort unterrichten. Geräte ohne Typenschild dürfen auf keinen Fall verwendet werden, da sie potenzielle Gefahrenquellen darstellen.

3.1.12 Berstgefahr! Es ist verboten, Eingriffe an Steuerventilen, Sicherheitsventilen und anderen Sicherheitsvorrichtungen vorzunehmen und ihre Einstellungen zu verändern.
3.1.13 Gefahr durch heißes Wasser! Wenn der Druckschalter defekt oder die Wasserzufuhr unterbrochen ist, kann sich das noch im Pumpenkörper (A4) befindliche Wasser stark erhitzen, sodass es bei Wasseraustritt zu Verletzungen kommen könnte.
3.1.14 Verletzungsgefahr! Gerät niemals ohne Aufsicht betreiben, falls die Gefahr besteht, dass Fremdkörper das Gerät verstopfen können.
3.1.15 Kurzschlussgefahr! Gerät nicht am Netzstecker (A12), Netzkabel (A8) oder sonstigen Anschlussteilen tragen, sondern hierzu den Handgriff (A4 b) verwenden.
3.1.16 Berstgefahr! Darauf achten, dass keine Fahrzeuge über die Saug- und Druckleitungen fahren. Gerät nicht an der Saug- oder Druckleitung ziehen oder tragen.
3.1.17 Verletzungsgefahr! Das Gerät darf nicht betrieben werden, wenn sich Personen oder Tiere im Fördermedium aufhalten oder in Kontakt mit dem Fördermedium geraten können.

3.2 WARNHINWEISE: GEBOTE

3.2.1 Kurzschlussgefahr! Sämtliche stromführenden Teile müssen gegen Spritzwasser geschützt sein.
3.2.2 Stromschlaggefahr! Das Gerät ausschließlich an eine geeignete und vorschriftsmäßige Stromquelle anschließen (IEC 60364-1). In der Anlaufphase kann die Maschine Netzstörungen verursachen. Das Gerät nur an eine Steckdose anschließen, die durch einen FI-Schalter mit einem maximalen Bemessungsfehlerstrom von 30 mA geschützt ist. Ausschließlich vorschriftsmäßige Verlängerungskabel verwenden, die für einen Einsatz im Freien zugelassen sind und deren Querschnitt mindestens so groß ist wie der Querschnitt des Anschlusskabels des Gerätes. Kabeltrommeln müssen komplett abgerollt werden.
3.2.3 Gefahr! Das Gerät darf niemals trocken laufen. Den Pumpenkörper (A4) stets vor dem Einschalten des Geräts zuerst mit Wasser füllen. Auch ein nur kurzer Betrieb des Geräts ohne Wasser kann zu Schäden führen.
3.2.4 Gefahr unbeabsichtigten Anschaltens! Vor jeglichen Arbeiten am Gerät unbedingt den Netzstecker (A12) aus der Steckdose ziehen.
3.2.5 Gefahr! Zur Garantie der Sicherheit des Geräts darf die maximale Temperatur des Fördermediums 35°C nicht übersteigen. Die Umgebungstemperatur darf +5°C nicht unterschreiten.
3.2.6 Gefahr! Das Gerät ist nicht zum Fördern von Trinkwasser oder von Wasser für den menschlichen Gebrauch bestimmt. Das vom Gerät geförderte Wasser kann mit Schmiermittel verunreinigt sein.

3.2.7 Verletzungsgefahr! Die Wartung bzw. Reparatur von Gerät oder Bauteilen darf nur durch Fachpersonal erfolgen.
3.2.8 Verletzungsgefahr! Vor Abtrennen des Schlauches vom Gerät unbedingt den Restdruck ablassen. Hierzu das Gerät von der Stromversorgung trennen und einen Verbraucher öffnen.
3.2.9 Verletzungsgefahr! Vor dem Gebrauch sowie in regelmäßigen Abständen die Zubehörteile kontrollieren und die Komponenten des Geräts auf Bruch bzw. Verschleiß überprüfen.

DE

4 ALLGEMEINE INFORMATIONEN

4.1 Gebrauch der Bedienungsanleitung

Die vorliegende Bedienungsanleitung ist ein wesentlicher Bestandteil des Geräts und muss sorgfältig aufbewahrt werden, damit sie auch später jederzeit zu Rate gezogen werden kann. Die Bedienungsanleitung vor der Installation und dem Gebrauch aufmerksam durchlesen. Der Eigentümer ist verpflichtet, die Bedienungsanleitung im Falle der Veräußerung des Geräts dem neuen Eigentümer zu übergeben. Es ist dafür zu sorgen, dass jeder Anwender das Handbuch vor Inbetriebnahme des Gerätes zur Verfügung hat und sich über die Sicherheits- und Anwendungshinweise informieren kann.

4.2 Lieferung

Das Gerät wird teilweise zerlegt in einen Karton verpackt geliefert.

Der Lieferumfang ist in Abb. 1 dargestellt.

4.2.1 Mitgeliefertes Infomaterial

D1 Bedienungs- und Wartungsanleitung

D2 Sicherheitsanweisungen

D3 Garantiebedingungen

4.3 Entsorgung der Verpackung

Die Verpackungsmaterialien sind nicht umweltschädlich, müssen jedoch in jedem Fall in Einklang mit den im Verwendungsland geltenden Bestimmungen entsorgt bzw. recycelt werden.

5 TECHNISCHE INFORMATIONEN

5.1 Vorgesehener Gebrauch

Dieses Gerät ist zum Fördern von sauberem Wasser aus Brunnen oder Regenwasserzisternen für den Gebrauch im Garten oder zur Versorgung von Haushalten mit Brauchwasser bestimmt. Chemisch aggressive oder mechanisch abrasive Bestandteile im Fördermedium zerstören das Gerät.

Durch die kompakte Bauform dieses Gerätes kann es in Brunnen ab einem Durchmesser von 110 mm eingesetzt werden, sofern sichergestellt ist, dass genügend Wasser im Brunnen nachfließt um das Gerät zu kühlen und einen Trockenlauf zu vermeiden.

Der Mindestdurchfluss pro Stunde muss 80 l/h (1,3 l/min) betragen. Diese Geräte sind nicht zum Betrieb einer Tröpfchenbewässerung geeignet, da der Wasserdurchfluss zu gering ist und eine Kühlung des Geräts durch das Fördermedium kann nicht mehr sichergestellt ist. Das Gerät entspricht der europäischen Norm EN 60335-2-41.

5.2 Unzulässiger Gebrauch

Der Gebrauch durch unerfahrene Personen oder durch Personen, die die in der Gebrauchsanleitung enthaltenen Anweisungen nicht gelesen und vollständig verstanden haben, ist verboten.

Es ist verboten, das Gerät mit entzündlichen, explosiven oder giftigen Flüssigkeiten zu speisen.

Es ist verboten, das Gerät in entzündlicher oder explosiver Atmosphäre zu betreiben.

Es ist verboten, am Gerät technische Änderungen vorzunehmen; unbefugte Änderungen führen zum Erlöschen der Garantie und befreien den Hersteller von jeder zivil- und strafrechtlichen Verantwortung.

Schmirgelnde oder andere Werkstoff angreifende Stoffe zerstören das Gerät. Diese Geräte sind nicht geeignet für den Einsatz in Fördermedien mit abrasiven Sand-, Schlamm- oder Lehmbeimengungen. Diese Geräte sind zum Fördern von sauberem Brauchwasser geeignet; zum Fördern von Trinkwasser hingegen sind sie nicht zugelassen.

Das Fördern von Fäkalien ist mit diesen Geräten unzulässig.

Die Geräte sind nicht als Fontänenpumpen oder Filterpumpen bei Gartenteichen oder für den Dauerbetrieb geeignet (z.B. im dauerhaften Umwälzbetrieb bei Filteranlagen von Swimmingpools oder für einen Industrieeinsatz).

Ein Trockenlauf des Geräts oder ein Fördern gegen ein geschlossenes Ventil ist zu verhindern!

5.3 Wichtigste Teile (Abb. 1)

A1 Saugkorb

A2 Gewindeanschluss Druckseite

A4 „Pumpenkörper

A5 Ose für Seil

A8 Netzkabel

A12 Netzstecker

6 INSTALLATION

Achtung – Gefahr!

Das Gerät muss bei der Ausführung aller Installations- und Montagearbeiten vom Stromnetz getrennt sein (Abb. 3).

Achtung – Gefahr!

Vor Gebrauch des Geräts stets eine Sichtprüfung durchführen, um festzustellen, ob das Gerät, insbesondere Netzkabel (A8) und Netzstecker (A12), beschädigt sind. Ein beschädigtes Gerät darf nicht benutzt werden, Gerät im Schadensfall vom Kundendienst oder dem autorisierten Elektrofachmann überprüfen lassen.

Achtung – Gefahr!

Wird das Netzkabel (A8) abgeschnitten, erlischt die Garantie. Im Falle einer Reparatur (auch einer Garantiereparatur) wird es dann kostenpflichtig durch ein Original-Netzkabel (A8) ersetzt. Zum Verlängern des Netzkabels (A8) darf nur ein Verlängerungskabel verwendet werden, dessen Querschnitt mindestens so groß ist wie der des Original-Netzkabels (A8). Das Gerät nicht am Netzkabel (A8) anheben und nicht den Netzstecker (A12) am Netzkabel aus der Steckdose ziehen.

6.1 Montage der Druckleitung

An den Druckanschluss (A2) einen Schlauch mit einem Innendurchmesser von mindestens 25 mm (1") und mit Gewindeanschluss anschließen. Vorzugsweise sollte ein Schlauch mit einem Innendurchmesser von 32 mm (1-1/4") angeschlossen werden. Kleinere Schlauchdurchmesser verringern die Förderleistung des Geräts erheblich. Zum Abdichten des Anschlusses Teflonband verwenden (12 - 15 Lagen) (Abb. 4).

Es wird dringend empfohlen, eine Druckleitung mit Rückschlagventil zu verwenden, um den Rückfluss des Wassers beim Ausschalten des Geräts zu vermeiden.

Die Installation eines Schnellschlussventils zum Trennen der Leitung an geeigneter Stelle erleichtert die Reinigungs- und Wartungsarbeiten.

6.2 Entlüften des Geräts

Das Gerät entlüftet sich selbst, sofern es ausreichend tief ins Fördermedium eingetaucht ist.

Nach dem Ingangsetzen des Geräts sicherstellen, dass die Druckleitung offen (nicht durch Hähne oder dergleichen geschlossen) ist, damit die Restluft austreten kann.

6.3 Hinweise zum Aufstellort

Das Gerät ist dafür konzipiert, in einen Brunnen mit einem Durchmesser von mindestens 10 cm bei einer Eintauchtiefe von höchstens 16 m eingesetzt zu werden (Abb. 5).

Vor dem Einsetzen des Geräts muss an der Öse (A5) ein Rückholseil befestigt werden, um das Gerät ordnungsgemäß ablassen und wieder heraufziehen zu können (Abb. 6).

Das Gerät sollte nach Möglichkeit im Fördermedium hängend, mit einem ausreichenden Abstand zum Boden betrieben werden, um ein Ansaugen von Feststoffen ungeeigneter Größe und somit ein mögliches Verstopfen des Saugkorbs (A1) oder das Blockieren des Laufrades zu vermeiden (Abb. 6).

Das Gerät wird zum einen durch das geförderte Wasser und zum anderen durch das Wasser, in das es eingetaucht ist, gekühlt. Sicherstellen, dass das Gerät vollständig in das Fördermedium eingetaucht ist, damit seine Kühlung gewährleistet ist.

6.4 Sicherheitsvorkehrungen

Da das Gerät keinen Ein/Aus-Schalter besitzt, empfehlen wir, das Gerät an eine Steckdose anzuschließen, die über einen zusätzlichen Ein/Aus-Schalter geschaltet werden kann.

Bei allen Installationen und Anwendungen ist darauf zu achten, dass eventuell austretendes Wasser keinen Schaden anrichten kann.

Achtung – Gefahr! Trockenlauf

Arbeitet das Gerät länger als 5 min. bei geschlossener Wasserentnahmestelle, kann es durch Überhitzung beschädigt werden. Das Gerät ausschalten, wenn die normale Wasserzufuhr unterbrochen ist.

Trockenlauf ohne Wasser zerstört das Gerät. Das Gerät niemals länger als 10 Sekunden trocken laufen lassen.

7 EINSTELLUNGEN

7.1 Voreinstellungen

Nachdem die Druckleitung angeschlossen wurde, ist das Gerät betriebsbereit. Man beachte, dass das Gerät beim Einstecken des Netzsteckers (A12) sofort anläuft, sofern keine schaltbare Steckdose installiert wurde.

8 INBETRIEBNAHME

Achtung – Gefahr!

Das Gerät muss bei der Ausführung aller Installations- und Montagearbeiten vom Stromnetz getrennt sein (Abb. 3).

8.1 Inbetriebnahme

Wenn das Gerät wie in Abs. 6 gezeigt angeschlossen wurde und alle Sicherheitshinweise berücksichtigt wurden, kann man nun den Netzstecker (A12) einstecken.

8.2 Ansaugen des Wassers

Das Gerät saugt das Wasser über den Saugkorb (A1) auf seiner Unterseite an und fördert es über die an den Druckanschluss (A2) angeschlossene Leitung.

Sicherstellen, dass das Gerät während des Betriebs ständig ins Wasser eingetaucht ist, um Trockenlauf zu vermeiden. Wenn die Verbraucher abgesperrt sind, das Gerät mit dem Schalter oder durch Herausziehen des Netzsteckers (A12) ausschalten.

8.3 Technische Informationen

Man beachte, dass die angegebenen Werte zur Leistung des Geräts Maximalwerte sind, welche sich durch das Überwinden der Förderhöhe und durch die Verwendung von Anbauteilen (z.B. der Druckschlauch, Winkel, Reduzierstücke usw.) reduzieren. Dies ist bei der Auswahl des Geräts zu beachten. Die tatsächliche Förderleistung in den jeweiligen Anwendungsfällen kann dem Leistungsdiagramm (Abb. 7) entnommen werden.

9 PFLEGE UND WARTUNG

Achtung – Gefahr!

Vor jedem Wartungseingriff und vor der Fehlersuche zuerst den Netzstecker (A8) aus der Steckdose ziehen. Danach können alle Wartungs- und Reinigungsarbeiten durchgeführt werden.

9.1 Reinigung

Das Gerät und alle Anbauteile nach jedem Gebrauch mit sauberem Wasser durchspülen. Anhaftungen mit einem Wasserstrahl entfernen.

Schmutz und Lehm im Inneren des Pumpenkörpers (A4) führen zum Verkleben des Laufrads und somit zu einer Funktionsstörung bei der Wiederinbetriebnahme.

Sollte dies eingetreten sein, kann man das Gerät in Wasser mit einer Temperatur von höchstens 35 °C über mehrere Tage einweichen, um den Schmutz zu lösen.

10 LAGERUNG

Die Geräte müssen unbedingt vor Frost geschützt und bei Temperaturen von +5 °C oder darunter demontiert und in einem frostsicheren und trockenen Raum gelagert werden.

11 FEHLERSUCHE

Störung Mögliche Ursache Abhilfe
Das Gerät fördert kein Wasser, weil der Motor nicht dreht.	1. Zu niedrige Netzspannung.	1. Prüfen, ob die Netzspannung vorhanden und der Netzstecker (A12) richtig eingesteckt ist.
	2. Netzstecker (A12) schlecht eingesteckt. 2. Netzstecker (A12) ganz einstecken.
	3. LS-Schalter wurde ausgelöst.	3. LS-Schalter einschalten.Falls der LS-Schalter erneut auslöst, einen Elektriker beiziehen.
	4. Laufrad blockiert. 4. Das Laufrad von Behinderungen befreien.
	5. Beschädigung des Motors oder des Kondensators. 5. Händler benachrichtigen.
Das Gerät fördert kein Wasser, obwohl der Motor dreht.	1. Saugkorb (A1) verstopft. 1. Saugkorb (A1) reinigen.
	2. Rückschlagventil blockiert (sofern vorhanden). 2. Das Ventil reinigen oder ersetzen (sofern vorhanden).
	3. Luftblase im Pumpenkörper (A4).	3. Gerät unter Wasser schräg halten, damit die Luft aus dem Pumpenkörper (A4) entweichen kann.
Das Gerät liefert nur eine begrenzte Menge Wasser.	1. Saugkorb (A1) teilweise verschmutzt. 1. Saugkorb (A1) reinigen.
	2. Leitung verstopft. 2. Verstopfung beheben.
	3. Druckleitung zu klein dimensioniert.	3. Leitung mit einem Mindestdurchmesser von 25 mm ( 1^ ) verwenden.
	4. Wasseraustrittsstelle zu hoch über dem Gerät. 4. Förderhöhe/Förderleistung beachten.
Unregelmäßiger Betrieb	1. Festkörper behindern die Drehung des Laufrades. 1. Fremdkörper entfernen.
	2. Temperatur des Fördermediums zu hoch.	2. Max. Temperatur des Fördermediums darf nicht über 35^ liegen.
	3. Spannung außerhalb der Toleranz.	3. Das Gerät an eine elektrische Anlage anschließen, die die auf dem Typenschild angegebenen Anforderungen erfüllt.
	4. Motor defekt. 4. Händler benachrichtigen.
	5. Wasserstand im Brunnen ist zu niedrig bzw. das Wasser fließt nicht schnell genug nach.	5. Wasserstand im Brunnen kontrollieren.
Thermoschalter schaltet das Gerät ab.	1. Motor durch Reibung von Fremdkörpern überlastet.	1. Den Pumpenkörper (A4) durch den Druckanschluss (A2) mit einem Wasserstrahl innen reinigen. Den Thermoschalter rund 1 Stunde lang abkühlen lassen. Das Gerät ggf. durch den Kundendienst überprüfen lassen.
	2. Wassermenge im Brunnen nicht ausreichend zur Kühlung des Geräts.	2. Wasserstand im Brunnen kontrollieren. Förderleistung des Geräts durch Eingriff bei den Verbrauchern verringern. Achtung: Das Gerät nimmt Schaden, wenn der Wasserdurchfluss um mehr als 50% reduziert wird.
Gerät fördert sandhaltiges Wasser.	1. Brunnenwasser nicht sauber.	1. Den Brunnen kontrollieren. Einen Sandfilter in den Brunnen einsetzen.
	2. Gerät zu nahe am Brunnenboden. 2. Gerät vom Brunnenboden anheben.

GARANTIE

Garantien auf die in dieser Anleitung beschriebenen Geräte setzen die Beachtung und Einhaltung aller in dieser Anleitung enthaltenen Hinweise, insbesondere bezüglich des Einsatzes, der Installation und des Betriebes voraus.

Für das beschriebene Gerät wird eine Garantie von 24 Monaten (12 Monate beim gewerblichen Verkauf) ab dem Kaufdatum für Material- und Herstellungsfehler im Einklang mit den geltenden gesetzlichen Bestimmungen geleistet. Ein Garantieanspruch kann nur bei Vorlage des originalen Kaufbelegs erhoben werden.

Kosten des Aus- und Einbaus des beanstandeten Gerätes am Einsatzort, Fahrtkosten des Reparaturpersonals zum und vom Einsatzort, sowie Transportkosten sind nicht Bestandteil der Garantie.

Beanstandungen, deren Ursachen auf Einbau- oder Bedienungsfehler, unangemessene Einsatzbedingungen, mangelnde Pflege, gewerblichen Einsatz oder unsachgemäße Reparaturversuche zurückzuführen sind, sind von der Garantie und Haftung ebenso ausgeschlossen wie normaler Verschleiß.

Hierdurch entstandene Kosten, insbesondere Überprüfungs- und Frachtkosten, sind vom Einsender bzw. Betreiber des Geräts zu tragen. Dies gilt insbesondere auch dann, wenn ein Garantieanspruch geltend gemacht wurde, die werkseitige Überprüfung aber ergeben hat, dass das Gerät einwandfrei arbeitet und frei von Mängeln ist oder der Defekt nicht auf Material- oder Herstellungsfehler zurückzuführen ist.

Jedes Produkt unterliegt vor der Rücksendung einer strengen technischen Endkontrolle. Garantiereparaturen dürfen nur von unserem Kundendienst oder einer von uns dazu autorisierten Kundendienstvertragswerkstatt durchgeführt werden. Reparaturversuche durch den Kunden oder nicht befugte Dritte während der Garantiezeit bewirken das Erlöschen des Garantieanspruchs.

Das Abschneiden des Netzsteckers (A12) und/oder das Verkürzen des Netzkabels führen zum Erlöschen der Garantie.

Durch eine von uns erbrachte Garantieleistung wird weder die Garantiezeit verlängert, noch für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet. Weitergehende Ansprüche sind ausgeschlossen, insbesondere solche auf Minderung, Wandlung oder Schadenersatz aber auch für Folgeschäden jeder Art.

Im Falle einer Fehlfunktion muss man sich an den Händler wenden, bei dem das Gerät erworben wurde. Hierbei muss der Kaufbeleg vorgelegt werden.

Technische Daten Einheit SXUP	000XWE
Spannung V/Hz		230 V ~ 50 Hz
Leistung W		1000
Max. Förderhöhe (Hmax)	m	55
Max. Förderleistung (Qmax) l/h		5200
Max. Wassertemperatur (Tmax)	°C	35
Max. Eintauchtiefe m		16
Restwasserstand mm		70
Max. Korngröße ∅ mm		0
Schutzklasse	-	±
Isolierstoffklasse Motor -		Klasse B
Motorschutz - IPX8
Nettogewicht kg		11.50
Bruttogewicht kg		12.3
Durchmesser Anschlüsse	mm	31.75
Kabellänge	m	20

Technische Änderungen vorbehalten!
