BRUKSANVISNING STNP1000SS STANLEY

Läs bruksanvisningen noggrant före användning. Förvara bruksanvisningen för framtida bruk. Vid ev. problem eller frågeställningar, kontakta kundtjänst på: www.2helpu.com Sid.: 199-206

eller kan komme i kontakt med den.

kravene på etiketten.

Tehnični podatki se lahko spremenijo!199 (Översättning av bruksanvisning i original) SV © 2017 Svenska

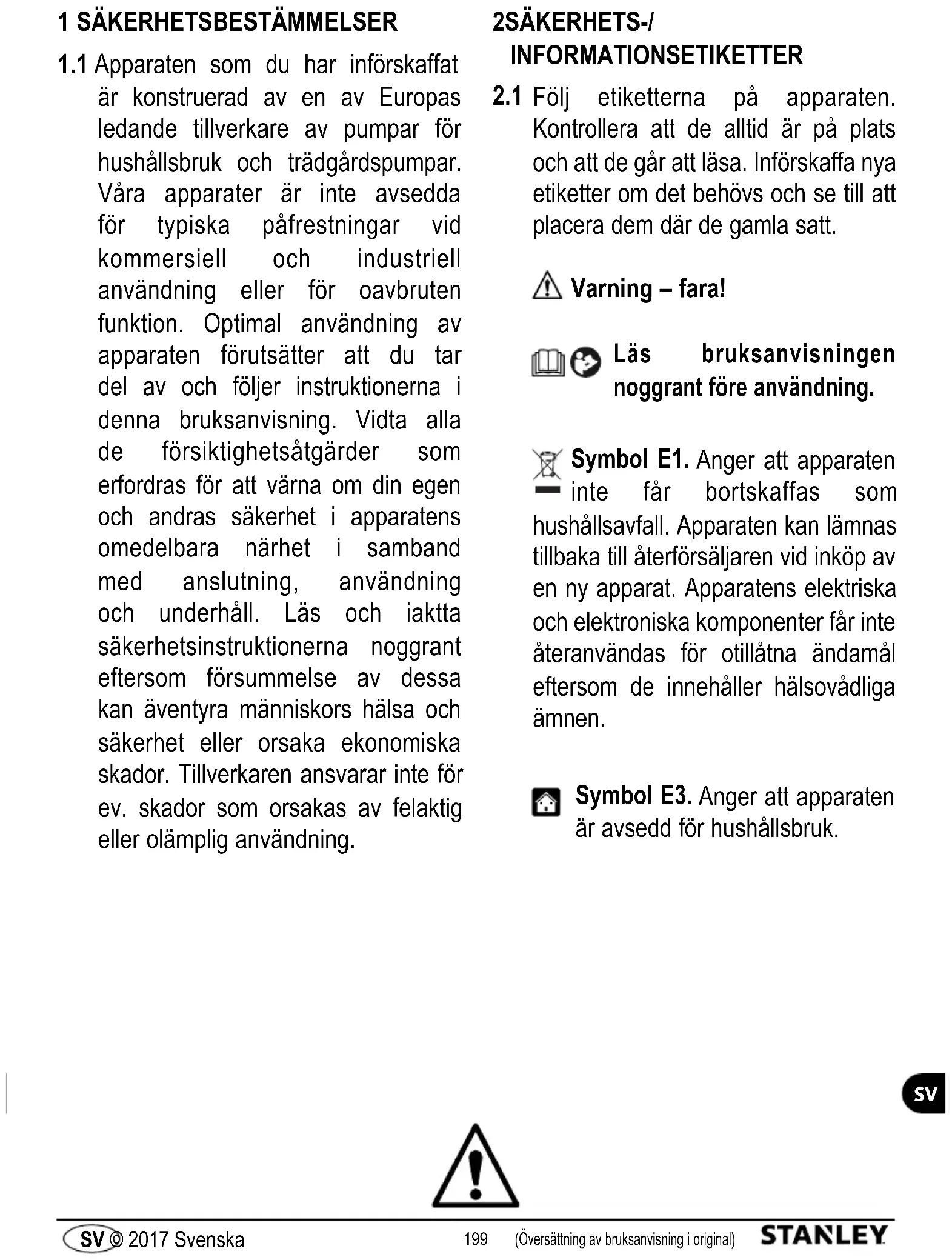

1.1 Apparaten som du har införskaffat

är konstruerad av en av Europas ledande tillverkare av pumpar för hushållsbruk och trädgårdspumpar. Våra apparater är inte avsedda för typiska påfrestningar vid kommersiell och industriell användning eller för oavbruten funktion. Optimal användning av apparaten förutsätter att du tar del av och följer instruktionerna i denna bruksanvisning. Vidta alla de försiktighetsåtgärder som erfordras för att värna om din egen och andras säkerhet i apparatens omedelbara närhet i samband med anslutning, användning och underhåll. Läs och iaktta säkerhetsinstruktionerna noggrant eftersom försummelse av dessa kan äventyra människors hälsa och säkerhet eller orsaka ekonomiska skador. Tillverkaren ansvarar inte för ev. skador som orsakas av felaktig eller olämplig användning. 2 SÄKERHETS-/ INFORMATIONSETIKETTER

Följ etiketterna på apparaten. Kontrollera att de alltid är på plats och att de går att läsa. Införskaffa nya etiketter om det behövs och se till att placera dem där de gamla satt. Varning – fara! Läs bruksanvisningen noggrant före användning. Symbol E1. Anger att apparaten inte får bortskaffas som hushållsavfall. Apparaten kan lämnas tillbaka till återförsäljaren vid inköp av en ny apparat. Apparatens elektriska och elektroniska komponenter får inte återanvändas för otillåtna ändamål eftersom de innehåller hälsovådliga ämnen. Symbol E3. Anger att apparaten är avsedd för hushållsbruk.200 (Översättning av bruksanvisning i original) SV © 2017 Svenska

CE-märke. Anger att apparaten är i överensstämmelse med gällande EU-direktiv. Apparaten tillhör isolationsklass I. Det betyder att den är försedd med en jordledare (endast om symbolen finns på apparaten).201 (Översättning av bruksanvisning i original) SV © 2017 Svenska

3.1.1 Fara för skador! Apparaten får INTE användas av barn eller av personer med nedsatt fysisk,

sensorisk eller mental funktionsförmåga, eller som saknar nödvändig erfarenhet och kunskap. Låt inte barn leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn.

3.1.2 Fara för explosion eller förgiftning! Använd aldrig apparaten tillsammans med vätskor som är

lättantändliga, giftiga eller aggressiva, eller med vätskor som kan äventyra apparatens korrekta funktion.

Fara för skador! Rikta inte vattenstrålen mot personer eller djur.

3.1.4 Fara för elchock! Rikta inte vattenstrålen mot apparaten, elektriska delar eller annan elektrisk

3.1.5 Fara för kortslutning! Använd inte apparaten utomhus vid regn. Detta gäller inte för dränkbara

pumpar som även kan användas vid regn. Det måste emellertid garanteras att apparatens stickkontakt (A12) och ev. förlängningssladdar ansluts där de är skyddade mot vattenstänk och översvämningar.

3.1.6 Fara för skador! Låt inte barn eller personer med nedsatt fysisk, sensorisk eller mental

funktionsförmåga, eller som inte är auktoriserade använda apparaten.

3.1.7 Fara för elchock! Ta inte i stickkontakten (A12) eller eluttaget med våta händer.

3.1.8 Fara för elchock och kortslutning! Om elkabeln (A8) är skadad måste den bytas ut av tillverkaren,

en auktoriserad serviceverkstad eller en person med liknande kvalikation så att alla risker förebyggs.

3.1.9 Fara för explosion! Använd inte apparaten när sugslangen eller utloppsslangen är skadad.

3.1.10 Fara för skador! Placera apparaten stabilt. Om apparaten används i närheten av pooler,

trädgårdsdammar eller andra oövertäckta vattenbassänger ska det upprätthållas ett min. avstånd på 2 m. Skydda apparaten från att falla i vattnet eller översvämmas. Detta gäller inte för dränkbara pumpar eftersom dessa får användas nedsänkta i vatten.

3.1.11 Fara för skador! Kontrollera att apparaten är utrustad med typskylt som anger de tekniska

specifikationerna. I annat fall måste du omedelbart kontakta återförsäljaren. Apparater som saknar typskylt får inte användas eftersom de inte kan identifieras och därmed är potentiellt farliga.

3.1.12 Fara för explosion! Det är inte tillåtet att mixtra med styrventilerna, säkerhetsventilerna eller andra

säkerhetsanordningar, eller att ändra deras inställningar.202 (Översättning av bruksanvisning i original) SV © 2017 Svenska

3.1.13 Fara som orsakas av varmvatten! Om tryckvakten är defekt eller det saknas vattentillförsel kan

vattnet som fortfarande finns i pumphuset (A4) överhettas och orsaka skador när det rinner ut.

3.1.14 Fara för skador! Använd inte apparaten när den inte är under uppsikt om det föreligger fara för att

den kan täppas till av främmande föremål.

3.1.15 Fara för kortslutning! Transportera inte apparaten genom att dra i stickkontakten (A12), elkabeln

(A8) eller andra anslutningsdelar. Använd handtaget (A4 b).

3.1.16 Fara för explosion! Undvik att köra över sugslangen eller utloppsslangen med fordon. Dra inte i

eller transportera apparaten med hjälp av sugslangen eller utloppsslangen.

3.1.17 Fara för skador! Använd inte apparaten när personer eller djur befinner sig i den pumpade vätskan

eller kan komma i kontakt med den.

3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA

3.2.1 Fara för kortslutning! Samtliga strömförande delar ska skyddas mot vattenstänk.

3.2.2 Fara för elchock! Anslut endast apparaten till ett lämpligt elnät som är i överensstämmelse med

gällande standarder (IEC 60364-1). Apparaten kan orsaka nätstörningar i samband med start. Anslut endast apparaten till ett eluttag som är utrustat med jordfelsbrytare med en nominell restström på max. 30 mA. Använd endast förlängningssladdar som är i överensstämmelse med gällande standarder, godkända för utomhusbruk och med ett tvärsnitt som minst motsvarar det hos apparatens elkabel. Elkablar som är upprullade i en kabelvinda måste rullas ut helt.

3.2.3 Fara! Apparaten får aldrig torrköras. Fyll alltid pumphuset (A4) med vatten innan apparaten startas.

Även kortvarig funktion utan vatten kan orsaka skador.

3.2.4 Fara för oavsiktlig start! Dra ut stickkontakten (A12) ur eluttaget innan det utförs något arbete på

3.2.5 Fara! För att garantera apparatens säkerhet får den pumpade vätskans temperatur inte överskrida

35 °C. Omgivningstemperaturen får inte underskrida +5 °C.

3.2.6 Fara! Apparaten är inte avsedd för transport av dricksvatten eller vatten avsett för mänsklig

förbrukning. Vattnet som transporteras av apparaten kan kontamineras av smörjmedelsläckage.

3.2.7 Fara för skador! Underhåll och/eller reparation av apparaten eller delarna ska endast utföras av

specialiserad personal.

3.2.8 Fara för skador! Släpp ut resttrycket innan slangen lossas från apparaten. Frånkoppla apparaten

från elnätet och öppna en förbrukare för att utföra detta.

3.2.9 Fara för skador! Kontrollera tillbehören före användning och med jämna mellanrum. Kontrollera att

apparatens delar inte påvisar tecken på brott och/eller slitage.203 (Översättning av bruksanvisning i original) SV © 2017 Svenska

4.1 Användning av bruksanvisningen

Bruksanvisningen är en viktig del av apparaten och ska sparas omsorgsfullt för framtida bruk. Läs igenom bruksanvisningen före installation/användning. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte. Försäkra dig om att alla användare har tillgång till bruksanvisningen och kan ta del av säkerhets- och användningsinstruktionerna innan apparaten tas i bruk.

Apparaten levereras i en kartong. I fig. 1 visas vilka delar som medföljer vid leveransen.

4.2.1 Medföljande informationsmaterial

D1 Bruks- och underhållsanvisning D2 Säkerhetsbestämmelser D3 Garantivillkor

4.3 Bortskaffande av emballage

Emballaget är miljövänligt. Återvinn eller bortskaffa det enligt installationslandets gällande miljölagstiftning. 5 TEKNISK INFORMATION

5.1 Avsedd användning

Apparaten är avsedd för transport av rent vatten från brunnar eller cisterner med regnvatten för trädgårdsskötsel eller för vattenförsörjningssystem för hushållsbruk. Kemiskt aggressiva eller mekaniskt slipande ämnen i den pumpade vätskan förstör apparaten. Tack vare apparatens kompakta mått kan den användas i brunnar med en diameter från 110 mm, förutsatt att det rinner tillräckligt med vatten i brunnen för att kyla apparaten och undvika torrkörning. Min. flöde/timme måste ligga på 80 L/tim (1,3 L/min). Apparaterna lämpar sig inte för droppbevattning därför att vattenflödet är för reducerat och den pumpade vätskan därför inte kan garantera kylningen av apparaten. Apparaten är i överensstämmelse med europeisk standard EN 60335-2-41.

5.2 Otillåten användning

Apparaten får inte användas av personer som saknar nödvändig kunskap om hur den används eller av personer som inte har läst igenom och förstått bruksanvisningens instruktioner. Det är förbjudet att använda lättantändliga, explosiva, giftiga eller kemiskt aggressiva vätskor i apparaten. Det är förbjudet att använda apparaten i potentiellt lättantändlig eller explosiv atmosfär. Det är förbjudet att göra ändringar på apparaten. Vid ändringar bortfaller garantin och tillverkaren befrias från civil- och straffrättsligt ansvar. Slipande ämnen eller andra ämnen som angriper materialen förstör apparaten. Dessa apparater lämpar sig inte för användning i pumpade vätskor som innehåller slipande sand, lera eller gyttja. Dessa apparater lämpar sig för transport av sanitetsvatten men lämpar sig inte för transport av dricksvatten! Det är inte tillåtet att transportera fekalier med dessa apparater. Apparaterna lämpar sig inte som pumpar för fontäner, filtreringspumpar för trädgårdsdammar eller för oavbruten funktion (t.ex. oavbruten recirkulation i filtreringssystem för pooler eller industrianvändning). Undvik torrkörning av apparaten eller transport av vätskor om en ventil är stängd!

5.3 Huvuddelar (fig. 1)

A1 Suggaller A2 Gängad utloppskoppling A4 Pumphus A5 Repögla A8 Elkabel A12 Stickkontakt 6 INSTALLATION Varning – fara! Apparaten ska vara kopplad från elnätet vid all form av installation och montering (fig. 3). Varning – fara! Utför alltid en okulärbesiktning före användningen för att bedöma om apparaten och i synnerhet stickkontakten (A12) och elkabeln (A8) är skadade. En apparat som är skadad får inte användas. Låt serviceverkstaden eller en auktoriserad elektriker kontrollera apparaten om den är skadad. Varning – fara! Kapas elkabeln (A8) av medför det att garantin bortfaller och att en originalelkabel (A8) måste installeras mot betalning i samband med reparationen (även vid reparationer under garantitiden). Om elkabeln (A8) behöver förlängas får det endast användas en förlängningssladd som har minst samma tvärsnitt som originalelkabeln (A8). Lyft aldrig apparaten eller dra ut stickkontakten (A12) ur eluttaget med hjälp av elkabeln (A8).

6.1 Montering av utloppsslangen

Anslut en slang med en min. innerdiameter på 25 mm (1”) som är försedd med gängad koppling till utloppskopplingen (A2). Använd helst en slang med en diameter på 32 mm (1-1/4”). Mindre slangdiametrar minskar apparatens flöde avsevärt. Utför en tät anslutning med hjälp av teflontejp (12 – 15 lager) (fig. 4). Det rekommenderas att använda en utloppsslang som är försedd med en backventil nedtill för att undvika återflöde av vattnet när apparaten stängs av. Installera gärna en snabbstängningsventil i en lämplig punkt för bortkoppling av slangen. Den underlättar rengörings- och underhållsarbetena.

6.2 Avluftning av apparaten

Apparaten avluftas automatiskt förutsatt att den är nedsänkt tillräckligt djupt i vätskan. Kontrollera att utloppsslangen är öppen (inte stängd av kranar t.ex.) när apparaten har startats så att restluften kan släppas ut.

6.3 Anmärkningar om installationsplatsen

Apparaten är konstruerad för att placeras i en brunn med en diameter på min. 10 cm och ett nedsänkningsdjup på max. 16 m (fig. 5). Före placeringen av apparaten är det nödvändigt att fästa ett lyftrep vid öglan (A5) för att kunna hissa ned/upp apparaten smidigt (fig. 6). Apparaten ska helst hänga i den pumpade vätskan tillräckligt långt från botten för att undvika insug av fasta partiklar som har olämpliga mått och därmed kan täppa till suggallret (A1) eller blockera pumphjulet (fig. 6). Apparaten kyls av vattnet som den transporterar och av vattnet som den är nedsänkt i. Försäkra dig om att apparaten är helt nedsänkt i den pumpade vätskan för att garantera kylningen.204 (Översättning av bruksanvisning i original) SV © 2017 Svenska

6.4 Säkerhetsåtgärder

Eftersom apparaten inte är utrustad med en strömbrytare rekommenderar vi att den ansluts till ett eluttag med strömbrytare. Vid samtliga installationer och användningstillfällen ska du tänka på att ev. vattenläckage kan orsaka skador. Varning – fara! Torrkörning Apparaten kan bli skadad p.g.a. överhettning om den körs i över 5 minuter med stängd uttagspunkt för vattnet. Stäng av apparaten när det normala vattenflödet hindras. Torrkörning förstör apparaten. Torrkör därför aldrig apparaten i mer än 10 sekunder. 7 INSTÄLLNINGAR

7.1 Inledande inställningar

Apparaten är klar att tas i bruk när utloppsslangen har anslutits. Tänk på att apparaten startar få fort stickkontakten (A12) sätts i om det inte används ett eluttag med strömbrytare. 8 IBRUKTAGANDE Varning – fara! Apparaten ska vara kopplad från elnätet vid all form av installation och montering (g. 3).

När apparaten har anslutits enligt beskrivningen i avsnitt 6 och samtliga säkerhetsbestämmelser har iakttagits kan stickkontakten (A12) sättas i.

8.2 Insug av vattnet

Apparaten suger in vatten från suggallret (A1) som sitter på apparatens bas och transporterar det med hjälp av slangen som är ansluten till utloppskopplingen (A2). Försäkra dig om att apparaten alltid är nedsänkt i vatten under funktionen för att undvika torrkörning. När förbrukarna är stängda ska apparaten stängas av genom att strömbrytaren slås av eller genom att stickkontakten (A12) dras ut.

8.3 Teknisk information

De angivna värdena för apparatens öden är max. värden som reduceras när uppfordringshöjden överskrids och det används utvändiga delar (t.ex. utloppsslang, rörböjar, reducerstycken o.s.v.). Tänk på detta vid valet av apparat. Det faktiska ödet för de specika användningsområdena anges i ödesdiagrammet (g. 7). 9 UNDERHÅLL Varning – fara! Frånkoppla elkabeln (A8) från eluttaget före samtliga underhållsmoment och/eller i samband med felsökning. Nu går det att utföra samtliga rengörings- och underhållsarbeten.

Skölj av apparaten och samtliga utvändiga delar med rent vatten efter varje användning. Spola bort avlagringar med en vattenstråle. Smuts och gyttja inuti pumphuset (A4) medför att pumphjulet kärvar och följaktligen funktionsstörningar när apparaten åter tas i bruk. Om du glömmer att utföra dessa arbetsmoment kan du låta apparaten stå i blöt i vatten med en max. temperatur på 35 °C i några dagar för att lösa upp smutsen. 10 FÖRVARING Apparaterna måste skyddas mot frost. Demontera och förvara apparaterna i en torr och frostsäker miljö om temperaturen ligger på +5 °C eller lägre.205 (Översättning av bruksanvisning i original) SV © 2017 Svenska

11 FELSÖKNING Fel Möjlig orsak Åtgärd Apparaten transporterar inte vatten därför att motorn inte fungerar.

1. Otillräcklig nätspänning.

1. Kontrollera om det finns nätspänning och om stickkontakten

(A12) är helt isatt.

2. Stickkontakten (A12) är isatt på fel sätt. 2. Sätt i stickkontakten (A12) helt.

3. Jordfelsbrytaren har utlösts.

5. Motorn eller kondensatorn är skadad. 5. Kontakta återförsäljaren.

Apparaten transporterar inte vatten trots att motorn fungerar.

1. Tilltäppt suggaller (A1). 1. Rengör suggallret (A1).

2. Blockerad backventil (beroende på modell). 2. Rengör eller byt ut ventilen (beroende på modell).

3. Luftbubblor i pumphuset (A4).

3. Luta apparaten under vattnet så att luften kan släppas ut från

pumphuset (A4). Apparaten tillför endast en begränsad mängd vatten.

1. Delvis smutsigt suggaller (A1). 1. Rengör suggallret (A1).

2. Tilltäppt slang. 2. Åtgärda tilltäppningen.

3. Utloppsslangen har otillräckliga mått. 3. Använd slangar med en diameter på min. 25 mm (1”).

4. Vattenutloppet är för högt jämfört med apparaten. 4. Tänk på att uppfordringshöjden är till nackdel för flödet.

1. Fasta partiklar hindrar pumphjulets rotation. 1. Ta bort de främmande föremålen.

2. För hög temperatur på vätskan. 2. Den transporterade vätskans temperatur får vara max. 35 °C.

3. Elektrisk spänning utanför toleransområdet.

3. Anslut apparaten till ett elsystem som uppfyller kraven på

4. Defekt motor. 4. Kontakta återförsäljaren.

5. Vattennivån i brunnen är otillräcklig och/eller så rinner inte

vattnet tillräckligt fort.

5. Kontrollera vattennivån i brunnen.

Termostaten urkopplar apparaten.

1. Motorn är överbelastad p.g.a. friktion mellan främmande

föremål och pumphjulet.

1. Rengör pumphuset (A4) invändigt genom utloppskopplingen (A2)

med en vattenstråle. Låt termostaten svalna i ca 1 timme. Låt ev. serviceverkstaden kontrollera apparaten.

2. Mängden vatten i brunnen är otillräcklig för att kyla apparaten.

2. Kontrollera vattennivån i brunnen. Reducera apparatens flöde

med hjälp av de anslutna förbrukarna. Var uppmärksam på att en minskning av vattenflödet på över 50 % skadar apparaten. Apparaten transporterar vatten som innehåller sand.

1. Vattnet i brunnen är inte rent. 1. Kontrollera brunnen. Installera ett sandfilter i brunnen.

2. Apparaten är placerad för nära brunnens botten. 2. Höj upp apparaten från brunnens botten.206

(Översättning av bruksanvisning i original) SV © 2017 Svenska

GARANTI Garantierna för apparaterna som beskrivs i denna bruksanvisning förutsätter att samtliga anvisningar i bruksanvisningen iakttas och följs, i synnerhet de om användning, installation och funktion. Vi ger en garanti på 24 månader (12 månader för yrkesmässig användning) fr.o.m. inköpsdatumet för den beskrivna produkten om den uppvisar material- eller tillverkningsfel i överensstämmelse med gällande lagstiftning. För garantianspråk måste inköpskvittot i original uppvisas. Garantin täcker inte kostnader för demontering och montering av apparaten som reklameras på användningsstället, reparatörens resekostnader till eller från användningsstället eller transportkostnader. Reklamationer som kan härledas till fel vid installation eller start, olämpliga användningsförhållanden, otillräckligt underhåll, kommersiell användning, felaktiga reparationsförsök eller normalt slitage ingår inte i garantin och tillverkarens ansvar. Kostnader p.g.a. ovanstående, i synnerhet utlägg för kontroll och transport, åligger den som reklamerar och/eller äger apparaten. Detta gäller speciellt när det görs ett garantianspråk men det visar sig att apparaten fungerar perfekt och är utan defekter vid kontrollen eller när problemet inte kan härledas till material- eller tillverkningsfel. Varje produkt genomgår en sträng teknisk kontroll innan den returneras. Reparationerna under garantitiden får endast utföras av vår serviceverkstad eller en auktoriserad serviceverkstad. Oauktoriserade reparationsförsök av kunden eller tredje part under garantitiden medför att garantin bortfaller. Avkapning av stickkontakten och/eller avkortning av elkabeln medför att garantin bortfaller. Ingrepp av oss under garantitiden varken förlänger garantitiden eller ger en ny garantitid för de utbytta eller reparerade delarna. Inga ytterligare rättigheter såsom rabatt, byte eller skadeersättning ingår, ej heller för följdskador av något slag. Kontakta produktens återförsäljare och uppvisa inköpskvittot om det uppstår fel. Tekniska specikationer Enhet SXUP1000XWE Spänning V/Hz 230 V ~ 50 Hz Effekt W

Max. uppfordringshöjd (H max ) m

Max. vattentemperatur (T max ) °C

Max. nedsänkningsdjup m
