BRUGSANVISNING STNP1000SS STANLEY

Læs disse instruktioner omhyggeligt inden brug. Opbevar disse instruktioner til senere brug. Kontakt kundeservicetelefonen i tilfælde af problemer eller vanskeligheder: www.2helpu.com Side: 39-46

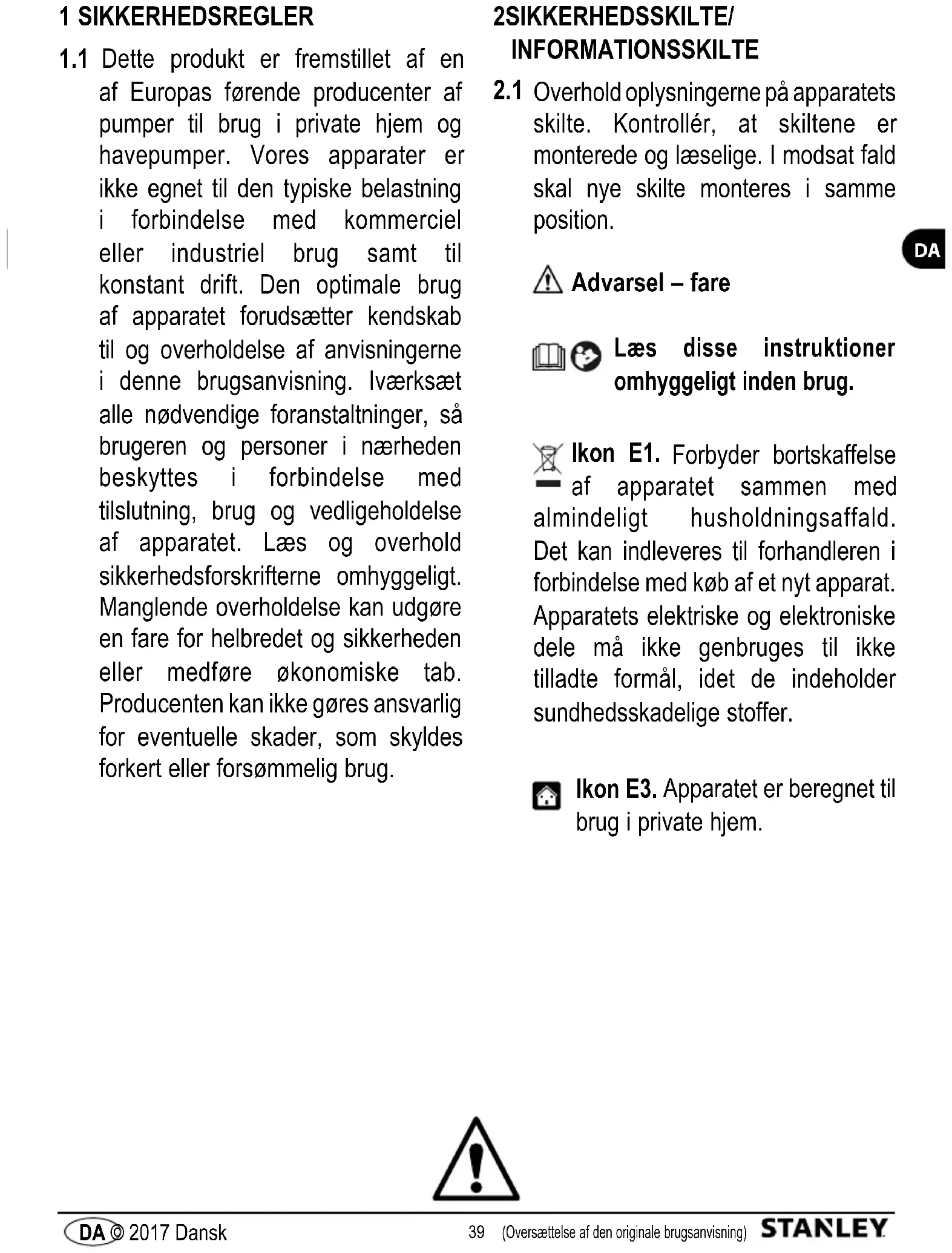

1.1 Dette produkt er fremstillet af en

af Europas førende producenter af pumper til brug i private hjem og havepumper. Vores apparater er ikke egnet til den typiske belastning i forbindelse med kommerciel eller industriel brug samt til konstant drift. Den optimale brug af apparatet forudsætter kendskab til og overholdelse af anvisningerne i denne brugsanvisning. Iværksæt alle nødvendige foranstaltninger, så brugeren og personer i nærheden beskyttes i forbindelse med tilslutning, brug og vedligeholdelse af apparatet. Læs og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgøre en fare for helbredet og sikkerheden eller medføre økonomiske tab. Producenten kan ikke gøres ansvarlig for eventuelle skader, som skyldes forkert eller forsømmelig brug. 2 SIKKERHEDSSKILTE/ INFORMATIONSSKILTE

Overhold oplysningerne på apparatets skilte. Kontrollér, at skiltene er monterede og læselige. I modsat fald skal nye skilte monteres i samme position. Advarsel – fare Læs disse instruktioner omhyggeligt inden brug. Ikon E1. Forbyder bortskaffelse af apparatet sammen med almindeligt husholdningsaffald. Det kan indleveres til forhandleren i forbindelse med køb af et nyt apparat. Apparatets elektriske og elektroniske dele må ikke genbruges til ikke tilladte formål, idet de indeholder sundhedsskadelige stoffer. Ikon E3. Apparatet er beregnet til brug i private hjem.40 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

CE-mærke. Apparatet opfylder kravene i de gældende EU-direktiver. Dette produkt er i isoleringsklasse I. Dette indebærer, at apparatet er udstyret med en jordfejlsleder (kun hvis dette symbol findes på apparatet).41 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

3.1.1 Fare for skade! Apparatet må IKKE betjenes af børn eller personer med nedsatte fysiske,

sansemæssige eller mentale evner, eller med ringe erfaring og/eller kendskab at benytte apparatet. Børn må ikke benytte apparatet som legetøj. Rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke overlades til børn.

3.1.2 Fare for eksplosion eller forgiftning! Benyt under ingen omstændigheder apparatet sammen med

brandfarlige, giftige eller aggressive væsker eller med væsker, som kan øve negativ indydelse på apparatets funktion.

Fare for skade! Ret ikke vandstrålen mod personer eller dyr.

3.1.4 Fare for elektrisk stød! Ret ikke vandstrålen mod apparatet, elektriske dele eller andet elektrisk

3.1.5 Fare for kortslutning! Benyt ikke apparatet udendørs i regnvejr. Det gælder ikke for dykpumper,

som også kan benyttes i regnvejr. Det er dog nødvendigt at sikre, at stikket (A12) og eventuelle forlængerledninger til apparatet er tilsluttet således, at de er beskyttet mod vandstænk og oversvømmelser.

3.1.6 Fare for skade! Tillad ikke børn eller personer med nedsatte fysiske, sansemæssige eller mentale

evner, eller personer uden tilladelse at benytte apparatet.

3.1.7 Fare for elektrisk stød! Berør ikke stikket (A12) eller stikkontakten med våde hænder.

3.1.8 Fare for elektrisk stød og kortslutning! Hvis ledningen (A8) er beskadiget, skal den udskiftes af

producenten, af et autoriseret servicecenter eller af personer med tilsvarende kvalikationer for at undgå enhver risiko.

3.1.9 Eksplosionsfare! Benyt ikke apparatet, hvis suge- eller forsyningsslangen er beskadiget.

3.1.10 Fare for skade! Anbring apparatet stabilt. Hvis apparatet skal benyttes i nærheden af

svømmebassiner, havebassiner eller andre åbne vandbassiner, skal der være en min. afstand på 2 m, og apparatet skal beskyttes mod at falde ned i vandet eller oversvømmelser. Dette gælder ikke for dykpumper, idet disse kan benyttes nedsænket i vandet.

3.1.11 Fare for skade! Kontrollér, at apparatet er udstyret med dataplade, hvor de tekniske specifikationer

er oplyst. Kontakt forhandleren, hvis datapladen mangler. Apparater uden dataplade må ikke benyttes, idet de er anonyme og kan udgøre en fare.

3.1.12 Eksplosionsfare! Det er ikke tilladt at foretage ændringer i styreventilerne, sikkerhedsventilerne

eller andre sikkerhedsanordninger eller at ændre deres justeringer.42 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

3.1.13 Fare pga. varmt vand! Hvis trykafbryderen er defekt eller vandforsyningen er afbrudt, kan vandet i

pumpehuset (A4) overophedes og medføre skader i tilfælde af udslip.

3.1.14 Fare for skade! Benyt ikke apparatet uden opsyn, hvis der er fare for, at fremmedlegemer kan

3.1.15 Fare for kortslutning! Transportér ikke apparatet ved at trække i stikket (A12), ledningen (A8) eller

andre tilslutningselementer. Benyt håndtaget (A4 b).

3.1.16 Eksplosionsfare! Undgå, at køretøjer passerer hen over suge- eller forsyningsslangen. Træk og

transportér ikke apparatet ved hjælp af suge- eller forsyningsslangen.

3.1.17 Fare for skade! Benyt ikke apparatet, når personer eller dyr opholder sig i den pumpede væske

3.2.1 Fare for kortslutning! Alle strømførende dele skal beskyttes mod vandstænk.

3.2.2 Fare for elektrisk stød! Slut udelukkende apparatet til en passende strømkilde, som opfylder kravene

i de gældende standarder (IEC 60364-1). I forbindelse med start kan apparatet skabe forstyrrelser i netværket. Slut kun apparatet til en stikkontakt med jordfejlsafbryder med nominel reststrøm på maks. 30 mA. Benyt udelukkende forlængerledninger, som opfylder kravene i de gældende standarder, som er godkendt til udendørs brug og med et tværsnit, som min. svarer til tværsnittet for apparatets forsyningsledning. Ledninger, der er rullet omkring kabeltromler, skal udrulles fuldstændigt.

3.2.3 Fare! Apparatet må aldrig fungere uden vand. Fyld altid pumpehuset (A4) med vand, inden

apparatet tændes. Selv kortvarig drift uden vand kan medføre skader.

3.2.4 Fare for utilsigtet tænding! Træk stikket (A12) ud af stikkontakten inden udførelse af indgreb i

3.2.5 Fare! For at garantere apparatets sikkerhed må temperaturen i den pumpede væske ikke være

højere end 35 °C. Omgivelsestemperaturen må ikke falde til under +5 °C.

3.2.6 Fare! Apparatet er ikke beregnet til transport af drikkevand eller vand til mennesker. Vand, som

transporteres af apparatet, kan kontamineres af lækager af smøremiddel.

3.2.7 Fare for skade! Vedligeholdelse og/eller reparation af apparatet eller komponenterne må kun

udføres af specialuddannet personale.

3.2.8 Fare for skade! Udlign det resterende tryk, inden slangen kobles fra apparatet. Kobl i denne

forbindelse strømmen fra apparatet, og åbn en bruger.

3.2.9 Fare for skade! Kontrollér tilbehøret inden brug og med jævne mellemrum. Kontrollér endvidere, at

apparatets komponenter ikke viser tegn på beskadigelse og/eller slitage.43 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

4.1 Brug af brugsanvisningen

Denne brugsanvisning udgør en vigtig del af apparatet og skal opbevares til senere brug. Læs brugsanvisningen omhyggeligt inden installation og brug. Ved et eventuelt salg af apparatet skal brugsanvisningen også udleveres. Sørg for, at alle brugere har et eksemplar af brugsanvisningen inden start af apparatet og kan indhente oplysninger om sikkerhed og brug.

D1 Brugs- og vedligeholdelsesanvisning D2 Sikkerhedsregler D3 Garanti

4.3 Bortskaffelse af emballage

Emballagen er miljøvenlig og bør genbruges eller bortskaffes i henhold til lokale regler herom. 5 TEKNISKE OPLYSNINGER

5.1 Tilsigtet anvendelse

Apparatet er beregnet til transport af rent vand fra brønde eller regnvandsbassiner til vanding af haver eller vandforsyning i private hjem. Kemisk aggressive eller mekanisk aggressive substanser i den pumpede væske ødelægger apparatet. Takket være apparatets kompakte størrelse kan det benyttes i brønde med en min. diameter på 110 mm, forudsat at det sikres, at der strømmer tilstrækkeligt med vand gennem brønden til at afkøle apparatet og undgå funktion uden vand. Strømmen pr. time skal være min. 80 L/time (1,3 L/min). Apparaterne er ikke egnet til dråbevanding, idet vandstrømmen er yderst begrænset, og den pumpede væske kan derfor ikke sikre afkøling af apparatet. Apparatet opfylder kravene i europæisk standard EN 60335-2-41.

5.2 Ikke tilladt brug

Apparatet må ikke anvendes af ukvalificerede personer eller personer, som ikke har læst og forstået oplysningerne i brugsanvisningen. Det er forbudt at forsyne apparatet med brandfarlige, eksplosive, giftige eller kemisk aggressive væsker. Det er forbudt at benytte apparatet i omgivelser med brand- og eksplosionsfare. Det er forbudt at ændre apparatet. Eventuelle ændringer medfører bortfald af garantien og fritager producenten for civil- og strafferetligt ansvar. Slibende substanser eller andre substanser, som angriber materialerne, ødelægger apparatet. Disse apparater er ikke egnet til brug i pumpede væsker, som indeholder sand, pløre eller ler med slibende artikler. Disse apparater er egnet til transport af sanitetsvand, men de er ikke egnet til transport af drikkevand! Disse apparater må ikke benyttes til transport af fækalieholdigt spildevand. Apparaterne er ikke egnet til brug som pumper til springvand, pumper til filtrering i havebassiner eller til konstant drift (eksempelvis konstant recirkulation i anlæg til filtrering af svømmebassiner eller industriel brug). Undgå at benytte apparatet uden vand eller at transportere væsker, når en ventil er lukket!

5.3 Hoveddele (fig. 1)

A1 Sugerist A2 Forsyningskobling med gevind A4 Pumpehus A5 Snørehul til wire A8 Ledning A12 Stik 6 INSTALLATION Advarsel – fare! Apparatet skal være koblet fra strømmen i forbindelse med installation og montering (fig. 3). Advarsel – fare! Kontrollér altid apparatet inden brug for at undersøge, om apparatet og særligt stikket (A12) og ledningen (A8) er beskadiget. Hvis apparatet er beskadiget, må det ikke benyttes. Lad servicecenteret eller en autoriseret elektriker kontrollere apparatet. Advarsel – fare! Overskæring af ledningen (A8) medfører bortfald af garantien og installation mod betaling af en original ledning (A8) i forbindelse med reparation (også selv om reparationen er dækket af garantien). Hvis ledningen (A8) skal forlænges, må der kun benyttes en forlængerledning med et tværsnit, som min. svarer til tværsnittet for den originale ledning (A8). Løft aldrig apparatet og træk ikke stikket (A12) ud af stikkontakten ved hjælp af ledningen (A8).

6.1 Montering af forsyningsslange

Slut en slange med en indvendig diameter på min. 25 mm (1") med gevindkobling til forsyningskoblingen (A2). Det anbefales at benytte en slange med en diameter på 32 mm (1-1/4"). Mindre diametre på slangerne medfører en drastisk reduktion af apparatets kapacitet. For at sikre en tæt tilslutning benyttes Teflon tape (12–15 lag) (fig. 4). Det anbefales stærkt at benytte en forsyningsslange med kontraventil ved bunden for at hindre tilbagestrømning af vand, når apparatet slukkes. Installationen af en hurtiglukning for adskillelse af slangen på et passende sted forenkler rengøringen og vedligeholdelsen.

6.2 Udluftning af apparat

Apparatet udluftes automatisk, hvis det er nedsænket til en passende dybde i væsken. Efter start af apparatet skal det kontrolleres, at forsyningsslangen står åben (ikke lukket af haner eksempelvis) for at muliggøre udluftningen.

6.3 Bemærkning vedrørende installationsstedet

Apparatet er projekteret til anbringelse i en brønd med en min. diameter på 10 cm og en nedsænkningsdybde på maks. 16 m (fig. 5). Inden anbringelse af apparatet er det nødvendigt at fastgøre en nødwire til snørehullet (A5), så apparatet kan nedsænkes/hejses op på passende måde (fig. 6). Apparatet skal så vidt muligt hænge i den pumpede væske i en passende afstand fra bunden for at undgå indsugning af store faste partikler og heraf følgende mulig tilstopning af sugeristen (A1) eller blokering af pumpehjulet (fig. 6). Apparatet afkøles af det vand, som det transporterer, og af det vand, som apparatet er nedsænket i. Kontrollér, at apparatet er nedsænket fuldstændigt i den pumpede væske for at sikre afkøling af apparatet.44 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

6.4 Sikkerhedsforanstaltninger

Eftersom apparatet ikke er udstyret med ON/OFF afbryder, anbefales det at slutte det til en stikkontakt, som kan aktiveres ved hjælp af en ekstra ON/OFF afbryder. I forbindelse med alle installationer og former for brug skal der tages højde for, at eventuelle vandudslip kan medføre skader. Advarsel – fare! Funktion uden vand Hvis apparatet fungerer mere end 5 minutter med lukket vandudtag, kan der opstå skader som følge af overophedning. Sluk apparatet, når den normale vandstrøm er afbrudt. Funktionen uden vand ødelægger apparatet, og apparatet må aldrig køre uden vand i mere end 10 sekunder. 7 JUSTERINGER

7.1 Indledende justeringer

Efter tilslutning af forsyningsslangen er apparatet klart til brug. Bemærk, at såfremt der ikke benyttes en stikkontakt med ON/OFF afbryder, starter apparatet med det samme, når stikket (A12) sættes i stikkontakten. 8 BRUG Advarsel – fare! Apparatet skal være koblet fra strømmen i forbindelse med installation og montering (g. 3).

Tilslut apparatet som beskrevet i afsnit 6, og tag højde for samtlige sikkerhedsinstruktioner. Herefter er det muligt at sætte stikket (A12) i stikkontakten.

8.2 Indsugning af vand

Apparatet indsuger vand fra sugeristen (A1) på apparatets bund og transporterer det gennem den tilsluttede slange til forsyningskoblingen (A2). Kontrollér, at apparatet hele tiden er nedsænket i vandet i forbindelse med drift, for at undgå funktion uden vand. Luk brugerne, og sluk herefter apparatet ved at frakoble ON/OFF afbryderen eller fjerne stikket (A12) fra stikkontakten.

8.3 Tekniske oplysninger

Værdierne for apparatets kapacitet er angivet som maks. værdier, som reduceres, såfremt stigehøjden overskrides, eller der bruges eksterne komponenter (eksempelvis forsyningsslange, vinkelstykker, reducerstykker osv.). Vær opmærksom på dette i forbindelse med valg af apparatet. Den effektive kapacitet i de konkrete tilfælde fremgår af kapacitetsdiagrammet (g. 7). 9 VEDLIGEHOLDELSE Advarsel – fare! Kobl ledningen (A8) fra stikkontakten inden enhver form for vedligeholdelse og/eller fejlnding. Herefter er det muligt at udføre alle former for vedligeholdelse og rengøring.

Skyl apparatet og alle udvendige komponenter med rent vand hver gang efter brug. Fjern aejringer med en vandstråle. Snavs og ler i pumpehuset (A4) medfører en blokering af pumpehjulet og efterfølgende funktionsfejl, når apparatet igen startes op. Hvis man har glemt at udføre disse indgreb, kan apparatet nedsænkes ere dage i vand med en temperatur på maks. 35 °C for at opløse snavset. 10 OPBEVARING Apparaterne skal under alle omstændigheder beskyttes mod temperaturer under frysepunktet. I tilfælde af temperaturer på +5 °C eller lavere skal de afmonteres og opbevares på et tørt sted, som er beskyttet mod temperaturer under frysepunktet.45 (Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

1. Netspændingen er utilstrækkelig.

1. Kontrollér, at der er netspænding, og at stikket (A12) er indsat

3. Termomagnetisk jordfejlsafbryder udløst.

3. Aktivér den termomagnetiske jordfejlsafbryder.

Kontakt en elektriker, hvis afbryderen igen udløses.

4. Pumpehjulet er blokeret. 4. Frigør pumpehjulet fra mulige forhindringer.

5. Beskadigelse af motoren eller kondensatoren. 5. Kontakt forhandleren.

Apparatet transporterer ikke vand, selv om motoren fungerer.

1. Sugeristen (A1) er tilstoppet. 1. Rengør sugeristen (A1).

2. Kontraventilen er blokeret (afhængigt af model). 2. Rengør eller udskift ventilen (afhængigt af model).

3. Luftbobler i pumpehuset (A4).

3. Hold apparatet skråt under vandet, så luften kan strømme ud af

pumpehuset (A4). Apparatet udsender kun en begrænset vandmængde.

3. Forsyningsslangen er for lille. 3. Benyt slanger med en min. diameter på 25 mm (1").

4. Vandets udløbspunkt er for højt i forhold til apparatet. 4. Bemærk, at stigehøjden er på bekostning af kapaciteten.

Uregelmæssig funktion.

1. Faste partikler blokerer pumpehjulets frie rotation. 1. Fjern fremmedlegemerne.

2. Væsketemperaturen er for høj.

2. Maks. temperaturen i den transporterede væske må ikke

3. Spændingen overskrider toleranceværdien.

3. Slut apparatet til et elektrisk system, som opfylder kravene på

5. Vandniveauet i brønden er for lavt og/eller vandet løber ikke

tilstrækkeligt hurtigt.

1. Motoren er overbelastet på grund af friktion mellem

fremmedlegemer og pumpehjulet.

1. Rengør pumpehuset (A4) indvendigt gennem forsyningskoblingen

(A2) med en vandstråle. Lad termostaten afkøle ca. 1 time. Lad eventuelt servicecenteret kontrollere apparatet.

2. Vandmængden i brønden er for lille til afkøling af apparatet.

2. Kontrollér vandniveauet i brønden. Reducér apparatets kapacitet

ved hjælp af de tilsluttede brugere. Advarsel: En reduktion af vandstrømmen på mere end 50 % beskadiger apparatet. Apparatet transporterer vand, som indeholder sand.

1. Vandet i brønden er ikke rent. 1. Kontrollér brønden, og anbring et passende sandfilter i brønden.

2. Apparatet er placeret for tæt på brøndens bund. 2. Løft apparatet fra brøndens bund.46

(Oversættelse af den originale brugsanvisning) DA © 2017 Dansk

GARANTI Garantien vedrørende de apparater, som beskrives i denne brugsanvisning, forudsætter overholdelse af alle de oplysninger, som gives i brugsanvisningen, særligt oplysningerne vedrørende brug, installation og drift. Vi yder en garanti på 24 måneder (12 måneder i tilfælde af professionel brug) for det beskrevne produkt. Garantien løber fra købsdatoen og dækker materiale- eller konstruktionsfejl i overensstemmelse med den gældende lovgivning. Det er kun muligt at påberåbe sig garantien efter fremvisning af den originale købskvittering. Garantien dækker ikke udgifterne i forbindelse med demontering og montering af apparatet på driftsstedet, rejseudgifterne for personalet, som udfører reparationen, til og fra driftsstedet samt transportudgifterne. Reklamationer, som skyldes forkert installation eller betjening, upassende driftsbetingelser, utilstrækkelig vedligeholdelse, kommerciel brug eller forsøg på uautoriserede reparationer, er i lighed med normal slitage ikke omfattet af garantien og producentens ansvar. Udgifterne i forbindelse hermed (særligt udgifterne i forbindelse med kontrol og transport) skal afholdes af den, som fremsender og/eller har ansvaret for apparatet. Dette gælder specielt også i de tilfælde, hvor garantien påberåbes, men kontrollen viser, at apparatet fungerer uden problemer og ikke er behæftet med fejl, eller hvor fejlen ikke skyldes materiale- eller konstruktionsfejl. Inden tilbagesendelsen gennemgår hvert produkt en nøje teknisk kontrol. Reparationer, som er omfattet af garantien, må kun udføres af vores servicecenter eller af et autoriseret værksted. Forsøg på reparationer udført af kunden eller af uautoriserede tredjemænd under garantiperioden medfører bortfald af garantien. Afskæring af stikket og/eller afkortning af ledningen medfører bortfald af garantien. Indgreb i garantiperioden udført af producenten forlænger ikke garantiperioden eller danner grundlag for en ny garantiperiode for de udskiftede eller reparerede dele. Garantien omfatter ikke de øvrige krav, særligt rabat, udskiftning eller skadeserstatning, men også skader af enhver art. Kontakt i tilfælde af funktionsfejl stedet, hvor produktet er købt, og forevis kvitteringen. Tekniske specikationer Måleenhed SXUP1000XWE Spænding V/Hz 230 V ~ 50 Hz Effekt W

Maks. stigehøjde (H max ) m

Maks. nedsænkningsdybde m

Motorisolering - Klasse B Motorbeskyttelse - IPX8 Nettovægt kg

Koblingernes diameter mm 31.75 Ledningens længde m
