РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ STNP1000SS STANLEY

Прочетете внимателно тези указания преди употреба. Запазете тези указания за справка. При проблеми или затруднения се обърнете към отдела за обслужване на клиенти: www.2helpu.com Страница: 22-30

Con riserva di modiche tecniche!22 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

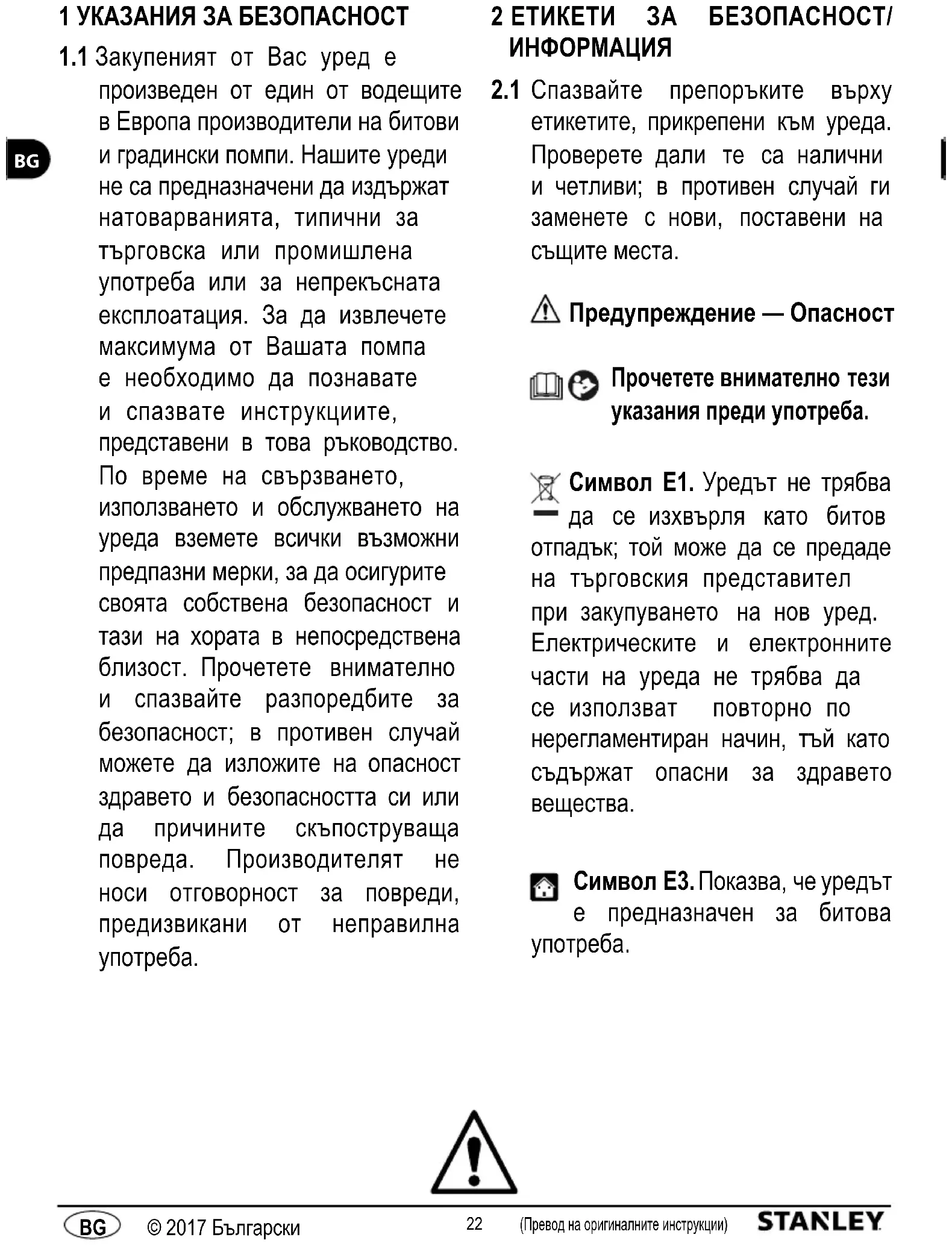

1.1 Закупеният от Вас уред е

произведен от един от водещите в Европа производители на битови и градински помпи. Нашите уреди не са предназначени да издържат натоварванията, типични за търговска или промишлена употреба или за непрекъсната експлоатация. За да извлечете максимума от Вашата помпа е необходимо да познавате и спазвате инструкциите, представени в това ръководство. По време на свързването, използването и обслужването на уреда вземете всички възможни предпазни мерки, за да осигурите своята собствена безопасност и тази на хората в непосредствена близост. Прочетете внимателно и спазвайте разпоредбите за безопасност; в противен случай можете да изложите на опасност здравето и безопасността си или да причините скъпоструваща повреда. Производителят не носи отговорност за повреди, предизвикани от неправилна

Спазвайте препоръките върху етикетите, прикрепени към уреда. Проверете дали те са налични и четливи; в противен случай ги заменете с нови, поставени на същите места. Предупреждение — Опасност Прочетете внимателно тези указания преди употреба. Символ Е1. Уредът не трябва да се изхвърля като битов отпадък; той може да се предаде на търговския представител при закупуването на нов уред. Електрическите и електронните части на уреда не трябва да се използват повторно по нерегламентиран начин, тъй като съдържат опасни за здравето

Символ E3. Показва, че уредът е предназначен за битова употреба.23 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

Символ СE. Показва, че уредът съответства на изискванията на съответните директиви на ЕС. Това изделие е от I изолационен клас. Това означава, че има защитен заземяващ проводник (само ако символът фигурира върху уреда).24 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

3.1.1 Опасност от нараняване! НЕ допускайте използване на уреда от деца, лица с намалени

физически, сетивни или умствени способности, или лица без необходимия опит и познания. Не се допуска използване на уреда като играчка от деца. Почистването и потребителската поддръжка не трябва да се извършват от деца.

3.1.2 Опасност от експлозия или отравяне! Никога не използвайте уреда с възпламеними,

отровни или агресивни течности, както и с течности, чийто характеристики са несъвместими с правилната му експлоатация.

Опасност от нараняване! Не насочвайте водната струя към хора или животни.

3.1.4 Опасност от електрически удар! Не насочвайте водната струя към уреда, електрически

части или други електрически устройства.

3.1.5 Опасност от късо съединение! Никога не използвайте уреда на открито в дъждовно време.

Това не се отнася за потопяеми помпи, които могат да бъдат използвани по време на дъжд; независимо от това е необходимо да се вземат мерки щепселът (А12) и всякакви използвани удължаващи кабели да бъдат защитени от водни пръски или потапяне.

3.1.6 Опасност от нараняване! Не допускайте използване на уреда от деца, лица с намалени

физически, сетивни или умствени способности или неоторизирани лица.

3.1.7 Опасност от електрически удар! Не докосвайте щепсела (A12) и/или контакта с мокри ръце.

3.1.8 Опасност от електрически удар и късо съединение! Ако електрическият кабел (А8)

е повреден, той трябва да се смени от производителя, някой от упълномощените от него сервизни центрове или друго квалифицирано лице, за избягване на опасности.

3.1.9 Опасност от експлозия! Не използвайте уреда, ако смукателният или напорният маркучи са

3.1.10 Опасност от нараняване! Поставете уреда в стабилна позиция; когато използвате уреда в

близост до плувни басейни, градински езера или други водни площи на открито, го дръжте на най-малко 2 m от края на водата и не допускайте падане във водата или намокряне. Това не се отнася за потопяемите помпи, тъй като те се използват потопени във вода.

3.1.11 Опасност от нараняване! Проверете дали уредът има идентификационна табелка, съдържаща

неговите технически характеристики; свържете се с Вашия търговски представител, ако такава липсва. Уреди без идентификационна табелка не трябва да се използват, защото не могат да бъдат идентифицирани и могат да бъдат опасни.25 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

3.1.12 Опасност от експлозия! Не се допуска регулиране на управляващи клапани и вентили за

безопасност, както и други устройства за безопасност, или промяна на техните настройки.

3.1.13 Опасност от изгаряне! При повреда на превключвателя за налягане или прекъсване на

водозахранването, водата, останала във вътрешността на тялото на помпата (А4) може да прегрее и да предизвика изгаряне, когато бъде освободена.

3.1.14 Опасност от нараняване! Не използвайте уреда без надзор, има опасност от авария.

3.1.15 Опасност от късо съединение! Не премествайте уреда като го дърпате за щепсела (А12), за

захранващия кабел (А8) или за други съединения; използвайте ръкохватката (А4b).

3.1.16 Опасност от експлозия! Не допускайте превозни средства да минават през смукателния или

напорния маркуч. Не теглете и не транспортирайте уреда като го теглите за смукателния или напорния маркуч.

3.1.17 Опасност от нараняване! Не използвайте уреда, когато хора или домашни любимци са в

течността, която се изпомпва или има опасност да влязат в контакт с нея.

3.2 МЕРКИ ЗА БЕЗОПАСНОСТ: ЗАДЪЛЖЕНИЯ ЗА БЕЗОПАСНОСТ

3.2.1 Опасност от късо съединение! Всички електрически проводници трябва да бъдат защитени

3.2.2 Опасност от електрически удар! Свързвайте уреда към източник на електрически ток,

отговарящ на съответните стандарти (IEC 603641-1); по време на пускане в действие уредът може да предизвика смущения в електрическата система. Свързвайте уреда само към контакти, съоръжени с устройство за защита от късо съединение към земята, с номинална стойност 30 mA или по-малко. Използвайте само електрически проводници, отговарящи на съответните регламенти, одобрени за използване на открито, с напречно сечение най-малко равно на това на захранващия кабел на уреда. Захранващи кабели, навити на макари, трябва да бъдат напълно размотани.

3.2.3 Опасност! Уредът никога не трябва да работи на сухо; винаги напълвайте тялото на

помпата (А4) с вода преди да я пуснете в действие. Дори и кратък период на работа на помпата без вода може да я повреди.

3.2.4 Опасност от неволно включване! Винаги изключвайте щепсела (A12) от контакта, преди да

3.2.5 Опасност! За гарантиране безопасността на уреда, максималната температура на

изпомпваната течност не трябва да превишава 35 °C. Температурата на околната среда не трябва да спада под +5 °C.26 27 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

3.2.6 Опасност! Уредът не е предназначен за изпомпване на вода с питейно качество или вода за

консумация от хора. Изпомпваната вода може да е замърсена от течове на смазка.

3.2.7 Опасност от нараняване! Поддръжката и/или ремонтът на електрическите компоненти на

уреда трябва да се извършват от квалифициран персонал.

3.2.8 Опасност от нараняване! Преди разединяване на маркуча от уреда, освободете остатъчното

налягане; за да направите това, изключете уреда от електрозахранването и отворете изпускателния отвор.

3.2.9 Опасност от нараняване! Преди употреба и на редовни интервали проверявайте

принадлежностите и компонентите на уреда за признаци за повреда и/или износване.26 27 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

4.1 Използване на ръководството

Това ръководство е неделима част от уреда и трябва да се пази за справки. Прочетете го внимателно преди да монтирате или да използвате уреда. Ако уредът се продава, продавачът трябва да предаде това ръководство заедно с уреда на новия собственик. Преди пускане на уреда в експлоатация вземете мерки всеки от потребителите да има достъп до ръководството и да се запознае с мерките за безопасност и инструкциите за работа.

Уредът се доставя в картонена кутия. Окомплектоването на доставката е илюстрирано на фиг. 1.

4.2.1 Информационни материали, предоставяни заедно с

D1 Ръководство за експлоатация и техническо

4.3 Депониране на опаковката

Опаковъчните материали не замърсяват околната среда, но въпреки това трябва да се рециклират или депонират в съответствие с действащото законодателство на страната, в която се използва уредът. 5 ТЕХНИЧЕСКА ИНФОРМАЦИЯ

Уредът е предназначен за изпомпване на чиста вода от кладенци или резервоари с дъждовна вода за градински работи или вода за битови цели в системи за водоснабдяване. Химично агресивни или механично абразивни вещества в изпомпваната течност са в състояние да повредят помпата. Предвид компактната конструкция на този уред, той може да се използва в кладенци с диаметър, започващ от 110 mm, при положение, че е гарантиран достатъчен воден поток в кладенеца, необходим за охлаждане на уреда и предотвратяване на работа

Минимално допустимият часов дебит е 80 l/h (1,3 l/min). Тези уреди не са подходящи за системи за капково напояване, тъй като в тях дебитът на водата е твърде нисък, което означава, че изпомпваната течност няма да може да охлади уреда в необходимата степен. Уредът съответства на стандартите на ЕС EN 60335-2-41.

5.2 Неправилна употреба

Забранява се използване на уреда от лица без необходимите умения или от такива, които не са прочели и усвоили инструкциите в ръководството. Забранява се захранване на уреда със запалими, експлозивни, токсични или химично агресивни течности. Използването на уреда в потенциално възпламенима или експлозивна атмосфера е забранено. Забранени са всякакви изменения на уреда. Всякакви изменения по уреда анулират и обезсилват гаранцията и освобождават производителя от всякаква отговорност по смисъла на гражданските и наказателни закони. Вещества за шлайфане и полиране, или други вещества, способни да атакуват използваните материали, могат да повредят уреда. Тези уреди не са подходящи за изпомпване на течности, съдържащи абразивни пясъци, глина или кал. Тези уреди са подходящи за изпомпване на вода за санитарни цели, но не и за питейна вода! С уредите не могат да се изпомпват фекални субстанции. Уредите са неподходящи за използване като помпи за фонтани, като филтър-помпи за градински езера или за непрекъсната експлоатация (напр. непрекъсната рециркулация на вода във филтриращи системи за плувни басейни или промишлена

Не работете с уреда без вода и не изпомпвайте течности при затворен кран!

5.3 Основни компоненти (фиг. 1)

A1 Мрежест филтър на смукателната страна A2 Напорен фитинг с резба A4 Тяло на помпата A5 Халка за повдигане с въже A8 Захранващ кабел A12 Щепсел 6 МОНТИРАНЕ Предупреждение — опасност! Всички операции по монтажа и сглобяването трябва да се изпълняват, докато уредът е изключен от мрежовото захранване (фиг. 3). Предупреждение — опасност! Преди употреба винаги извършвайте визуална проверка на уреда за повреди като обърнете особено внимание на щепсела (А12) и захранващия кабел (А8). Не се допуска използване на повреден уред; в случай на повреда, уредът трябва да бъде проверен в сервизен център или правоспособен електротехник. Предупреждение — опасност! Ако захранващият кабел (А8) е отрязан, това анулира и обезсилва гаранцията, а по време на ремонта трябва да бъде поставен оригинален захранващ кабел (А8) за сметка на потребителя (дори в случай на ремонт по време на гаранцията). При необходимост от удължаване на захранващия кабел (А8) да се използва кабел с напречно сечение, най-малко равен на сечението на оригиналния захранващ кабел (А8). Никога не повдигайте уреда или не изключвайте щепсела (A12) от контакта като го теглите за захранващия кабел (А8).

6.1 Прикрепване на напорния маркуч

Свържете напорния фитинг (А2) към маркуч с фитинг с резба и вътрешен диаметър най-малко 25 mm. За предпочитане е маркуч с диаметър 32 mm. По-малки диаметри на маркуча драстично намаляват дебита на уреда. За осигуряване на херметична връзка, използвайте тефлонова лента (12-15 слоя) (фиг. 4). За избягване на обратен поток вода при изключване на уреда настоятелно се препоръчва използване на напорен маркуч с краен възвратен клапан. Монтирането на спирателен кран за изключване на маркуча в подходяща точка ще опрости почистването и поддръжката.

6.2 Обезвъздушаване на уреда

Уредът се обезвъздушава автоматично, при положение, че е потопен в течност на достатъчна дълбочина. След пускане на уреда в действие се уверете, че маркучът е отворен (т.е. не е прекъснат със затворен кран), за да позволите на остатъчния въздух да излезе.28 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

6.3 Забележки за мястото на монтиране

Уредът е предназначен за монтиране в кладенци с диаметър най-малко 10 cm и дълбочина на потапяне до 16 m (фиг. 5). Преди монтиране на уреда, към халката (А5) трябва да се завърже въже, което позволява лесното му спускане/изваждане (фиг. 6). Ако е възможно, уредът трябва да бъде спуснат в изпомпваната течност на дълбочина, която не позволява засмукване на твърди частици с неподходящ размер, способни да замърсят смукателния филтър (А1) или да блокират ротора (фиг. 6). Уредът се охлажда с водата, която пренася, и в която е потопен. Уверете се, че уредът е напълно потопен в изпомпваната течност, за да гарантирате охлаждането му.

6.4 Мерки за безопасност

Тъй като уредът не е съоръжен с превключвател за включване/ изключване на захранването, той трябва да бъде свързан с контакт, управляван от допълнителен превключвател ON/OFF. През цялото монтиране и процедури на използване, обърнете внимание, че течовете на вода могат да предизвикат повреда. Предупреждение — опасност! Работа на сухо Ако уредът бъде оставен да работи в продължение на 5 минути със затворен смукателен порт за вода, той може да се повреди поради прегряване. Изключете уреда, ако нормалният поток на вода е възпрепятстван. Работа на сухо ще повреди необратимо уреда, ето защо никога не допускайте работа на сухо за повече от 10 секунди. 7 НАСТРОЙКИ

7.1 Предварителни настройки

След свързване на напорния маркуч, уредът е готов за работа. Обърнете внимание, че ако не се използва контакт с превключвател за включване/изключване (ON/OFF) на захранването, уредът се стартира незабавно след вкарване на щепсела (А12) в контакта. 8 ПУСКАНЕ В ДЕЙСТВИЕ Предупреждение — опасност! Всички операции по монтажа и сглобяването трябва да се изпълняват, докато уредът е изключен от мрежовото захранване (фиг. 3).

8.1 Пускане в действие

След свързване на уреда, съгласно описаното в т. 6 и след прилагане на всички инструкции за безопасност, можете да включите щепсела (А12).

8.2 Заливане на уреда

Уредът засмуква вода през смукателен мрежест филтър (А1) в неговата основа и го предава посредством маркуч, свързан към напорния фитинг (А2). Уверете се, че докато работи, уредът остава потопен във водата, за да избегнете работа на сухо. Когато изходните отвори на уреда са затворени, изключете захранването от превключвателя ON/OFF или посредством изваждане на щепсела (А12).

8.3 Техническа информация

Обявените стойности за номинален дебит на уреда са максимални стойности, които се понижават при използване на външни компоненти (напр. напорен маркуч, колена, предварителен филтър и др.). Това трябва да се има предвид при подбора на помпата. Действителният дебит за специфичните условия на монтиране са обявени в графиката за дебит (фиг. 7). 9 ПОДДРЪЖКА Предупреждение — опасност! Преди всички операции по поддръжката и/или по време на отстраняване на неизправности, изключвайте захранващия кабел (А8) от контакта. След това може да бъдат извършвани всякакви работи за поддръжка и почистване.

След всяка употреба промивайте уреда и всички външни компоненти с чиста вода. Отстранявайте твърди отлагания с водна струя. Замърсявания или глина в тялото на помпата (А4) ще доведат до блокиране на ротора и последваща повреда при рестартиране на помпата. В случай, че тази процедура е пренебрегната, уредът може да бъде потопен за няколко дни в чиста вода с температура до 35 °C, за разтваряне на замърсяванията. 10 СЪХРАНЕНИЕ От особена важност е уредите да бъдат защитени от замръзване, а в случай на температури +5 °C или по-ниски, да бъдат демонтирани и съхранявани на сухо място, защитено от замръзване.28 29 (Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

11 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Проблеми Вероятни причини Мерки, които трябва да предприемете Уредът не изпомпва вода, тъй като моторът не работи

1. Мрежовото напрежение е твърде ниско.

1. Проверете дали има мрежово захранване и дали

щепселът (А12) е вкаран напълно.

2. Щепселът (А12) не е вкаран докрай. 2. Вкарайте докрай щепсела (А12).

3. Задействало устройство за защита от късо съединение

3. Нулирайте устройството за защита от късо съединение

към земята. Ако устройството се задейства отново, се консултирайте с електротехник.

4. Блокиран ротор. 4. Освободете ротора от възможни препятствия.

5. Повреден мотор и кондензатор. 5. Уведомете търговския посредник.

Уредът не изпомпва вода, дори когато моторът работи

1. Замърсен мрежест филтър (А1). 1. Почистете мрежестия смукателен филтър (А1).

2. Проверете блокиралия клапан (ако е монтиран). 2. Почистете или заместете клапана (ако е монтиран).

3. Въздушни мехурчета в тялото на помпата (А4).

3. Наклонете тялото на уреда, докато е под водата, за да

позволите на въздуха да излезе от тялото на помпата (А4). Уредът изпомпва малки количества

1. Частично замърсен мрежест филтър (А1). 1. Почистете мрежестия смукателен филтър (А1).

2. Задръстен маркуч. 2. Отстранете задръстването.

3. Твърде малък напорен маркуч. 3. Използвайте маркучи с диаметър минимум ø 25 mm.

4. Точката за изпускане на водата е твърде високо спрямо

4. Запомнете, че прекомерният напор ще понижи дебита.

1. Твърди частици възпрепятстват въртенето на ротора. 1. Отстранете замърсяването!

2. Течността е твърде гореща.

2. Максималната температура на изпомпваната течност не

трябва да превишава 35 °C.

3. Електрическото напрежение е извън допустимия диапазон.

3. Свържете уреда към електрическа система, отговаряща

на изискванията, посочени върху табелката с технически характеристики.

4. Повреден мотор. 4. Уведомете търговския посредник.

5. Нивото на водата в кладенеца е твърде ниско и/или водата

не приижда достатъчно бързо.

5. Проверете нивото на водата в кладенеца.

Термостатът изключва уреда

1. Претоварване на мотора вследствие на триене между

замърсяващи частици и ротора.

1. Почистете тялото на помпата (А4) като насочите струя вода

през напорния фитинг (А2), оставете термостатът да се охлади за около 1 час, а ако е необходимо, възложете проверката на уреда на сервизен център.

2. В кладенеца няма достатъчно вода за охлаждане на уреда.

2. Проверете нивото на водата в кладенеца. Намалете дебита

на уреда, посредством корекция на свързаните потребители. Предупреждение: намаляване на дебита с повече от 50% ще доведе до повреждане на уреда. Уредът изпомпва вода, съдържаща

1. Водата в кладенеца не е чиста.

1. Проверете кладенеца, монтирайте филтър за улавяне на

2. Уредът е твърде близо до дъното на кладенеца. 2. Повдигнете уреда от дъното на кладенеца.30

(Превод на оригиналните инструкции) © 2017 Български (Превод на оригиналните инструкции) © 2017 БългарскиBG

Гаранциите на устройствата, свързани с уредите, описани в това ръководство, са в сила само при спазване на всички включени препоръки, особено тези, свързани с употребата, монтирането и експлоатацията. Ние предоставяме гаранция в рамките на 24 месеца (12 месеца за професионални продажби) от датата на покупка на описания продукт, обхващаща всички дефекти по вина на използвани материали и производство, в съответствие с текущото законодателство. Претенции за сервиз по силата на гаранцията трябва да бъдат придружени от оригинал на доказателство за покупка. Гаранцията не обхваща разходите за демонтаж и монтаж на въпросния уред на мястото на употреба, пътните разходи от и до мястото, използвано от ремонтния персонал, или транспортни разходи. Претенции, възникнали вследствие на неправилно монтиране или експлоатация в неподходящи условия за употреба, небрежност, търговска употреба или неправилно извършени ремонти, не се обхващат от гаранцията и за тях не се поема отговорност; нормалното износване и амортизация също са изключени от гаранцията. Възникналите вследствие на това разходи и по-специално разходите за инспекция и транспорт, са за сметка на изпращача и/или оператора на уреда. Това особено се отнася за случаите, когато е подадена гаранционна претенция, но е установено, че уредът работи нормално и е в изправност, или проблемът не се дължи на дефекти по вина на използваните материали и производството. Преди връщането му на потребителя всеки продукт преминава строга техническа проверка. Гаранционните ремонти се извършват само в някои от нашите сервизни центрове или в упълномощен сервиз. Опити за ремонт от страна на потребителя или неупълномощени трети страни по време на гаранцията, водят до анулиране на правото на гаранция. Отрязването на захранващия щепсел и/или свързване на захранващия кабел на късо, водят до анулиране на правото на гаранция. Работи, извършени от нас по време на гаранцията, не водят до удължаване на продължителността на гаранцията или определяне на нов гаранционен срок за заменените или ремонтирани части. Изключени са всички допълнителни права, включително правото на отстъпки, промени или компенсация, или последващи щети от всякакъв вид. В случай на неизправност, осъществете контакт с търговеца, от когото сте закупили продукта, като покажете доказателство за покупката. Технически данни Единица SXUP1000XWE Напрежение V/Hz 230 V ~ 50 Hz Мощност W

Максимална дълбочина на потапяне m

Остатъчно водно ниво mm

Макс. размер на частиците Ø mm

Диаметър на фитинга mm 31.75 Дължина на кабела m
