Μάρκα	Ridgid
Μοντέλο	HC450
Τύπος προϊόντος	Κυκλικό πριόνι για χαλύβδινους σωλήνες
Μέγιστη ικανότητα κοπής	120 mm (4 3/4")
Διάμετρος σωλήνα	Ø 30 έως 200 mm (1 1/4" - 8")
Χωρητικότητα τσοκ	∅ 2 έως 16 mm (1/16" - 5/8")
Ταχύτητα περιστροφής τσοκ	110 rpm
Ισχύς	1,2 ίπποι
Ρεύμα (αντίσταση)	12 A στα 120 V, 6 A στα 220-240 V, 12 A στα 100 V
Ηχητική πίεση (LpA)	94,4 dB(A), K=3
Ηχητική ισχύς (LWA)	101,43 dB(A), K=3
Διαστάσεις (Υ x Μ x Π)	29 x 43 x 43 cm
Βάρος	19 kg (42 λίβρες)
Τροφοδοσία	Ηλεκτρική, μεταβλητή τάση ανάλογα με την έκδοση (100-240 V)
Κύριες λειτουργίες	Διάνοιξη οπών για εξαρτήματα σε χαλύβδινους σωλήνες (Mechanical T, Hooker, Vic-O-Let, κ.λπ.)
Συντήρηση και καθαρισμός	Καθαρισμός με μαλακό υγρό πανί, περιορισμένη λίπανση, αντικατάσταση ψηκτρών κάθε 6 μήνες
Ασφάλεια	Ενσωματωμένος διακόπτης διαφοράς, υποχρεωτική προστασία ματιών, απαγόρευση χρήσης γαντιών
Ανταλλακτικά και επισκευασιμότητα	Βάση λεπίδας, κλειδί τσοκ, ψήκτρες; επισκευή από εξουσιοδοτημένο κέντρο Ridgid
Γενικές πληροφορίες	Ισόβια εγγύηση, ανακύκλωση σύμφωνα με την ευρωπαϊκή νομοθεσία

Συχνές ερωτήσεις - HC450 RIDGID

Ποια είναι η μέγιστη ικανότητα κοπής του κυκλικού πριονιού HC450;

Η μέγιστη ικανότητα κοπής είναι 120 mm (4 3/4") διάμετρος σε χαλύβδινους σωλήνες.

Ποιους τύπους σωλήνων μπορείτε να τρυπήσετε με το HC450;

Το HC450 έχει σχεδιαστεί για να τρυπάει χαλύβδινους σωλήνες διαμέτρου 30 έως 200 mm (1 1/4" - 8").

Πώς να εγκαταστήσετε σωστά το HC450 σε έναν σωλήνα;

Τοποθετήστε το πριόνι πάνω στο σωλήνα, γαντζώστε την αλυσίδα γύρω από το σωλήνα, και σφίξτε τον περιστρεφόμενο μοχλό μέχρι τέρμα. Χρησιμοποιήστε το ενσωματωμένο αλφάδι για να ευθυγραμμίσετε πολλαπλές οπές.

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας για τη χρήση του HC450;

Φοράτε πάντα προστατευτικά ματιών, μη φοράτε γάντια ή φαρδιά ρούχα, κρατάτε τα χέρια σας μακριά από το περιστρεφόμενο τσοκ, και βεβαιωθείτε ότι ο σωλήνας έχει αποσυμπιεστεί πριν από τη διάτρηση.

Πώς να δοκιμάσετε τον διακόπτη διαφοράς του HC450;

Συνδέστε τη συσκευή με στεγνά χέρια, πατήστε το κουμπί δοκιμής: το κουμπί επαναφοράς πρέπει να βγει έξω. Επαναφέρετε πατώντας το κουμπί επαναφοράς. Αν ο διακόπτης δεν λειτουργεί, επισκευάστε τη συσκευή.

Ποια είναι η ταχύτητα περιστροφής του τσοκ του HC450;

Η ταχύτητα περιστροφής του τσοκ είναι 110 στρ/λεπτό.

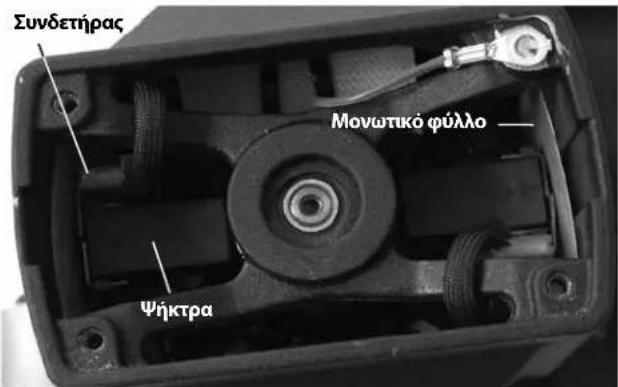

Πώς να αντικαταστήσετε τις ψήκτρες του κινητήρα του HC450;

Αφαιρέστε το κάλυμμα του κινητήρα, εξάγετε τις χρησιμοποιημένες ψήκτρες με μια πένσα, τοποθετήστε τις νέες ψήκτρες στους φορείς ψηκτρών, επανατοποθετήστε το κάλυμμα. Αντικαταστήστε τις ψήκτρες εάν το πάχος τους είναι μικρότερο από 13 mm (1/2").

Ποια αξεσουάρ είναι διαθέσιμα για το HC450;

Τα αξεσουάρ περιλαμβάνουν μια βαλίτσα μεταφοράς (κωδ. 84427), μια βάση λεπίδας R4 ∅ 5/8" (κωδ. 59502) και ένα κλειδί τσοκ (κωδ. 59132). Συμβουλευτείτε τον κατάλογο Ridgid για λεπίδες κυκλικού πριονιού.

Πώς να συντηρήσετε το HC450 μετά τη χρήση;

Καθαρίστε τη συσκευή με ένα μαλακό και υγρό πανί, αφαιρέστε τα ρινίσματα και τα υπολείμματα από τις σχάρες εξαερισμού. Λιπάνετε την αλυσίδα και τις βίδες ρύθμισης με ελαφρύ λάδι εάν χρειαστεί. Αποθηκεύστε τη συσκευή προστατευμένη από τις καιρικές συνθήκες.

Πού μπορώ να βρω ανταλλακτικά για το HC450;

Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο επισκευής Ridgid ή επισκεφθείτε τις ιστοσελίδες Ridgid.com ή Ridgid.eu για να εντοπίσετε το πλησιέστερο κέντρο service. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Ridgid.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HC450 RIDGID

Μηχανήματα διάτρησης σωλήνων

HC-450/HC-300

Διαβάστε προσεκτικά το παρόν εγχειρίδιο χειρισμού, πριν χρησιμοποιήσετε αυτό το εργαλείο. Άν δεν κατανοήσετε και δεν τηρήσετε τις οδηγίες που περιλαμβάνονται σε αυτό το εγχειρίδιο, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/ και σοβαρός τραυματισμός.

HC-450/HC-300 Μηχανήματα διάτρησης σωλήνων

Σημειώστε παρακάτω τον αριθμό σειράς που αναγράφεται στην πινακίδα τεχνικών χαρακτηριοτικών του προϊόντος και φυλάξτε τον.

Ap.

σειράς

HC-300

Πίνακας περιεχομένων

Φόρμα καταγραφής αριθμού σειράς του μηχανήματος....223

Σύμβολα ασφαλείας 225

Γενικοί κανόνες για την ασφάλεια 225

Χώρος εργασίας....225

Ηλεκτρική ασφάλεια....225

Σωματική ακεραιότητα......226

Χρήση και φροντίδα του εργαλείου....226

Σέρβις....227

Προειδοποιήσεις για την ασφάλεια κατά τη χρήση του μηχανήματος διάτρησης......227

Μοντέλο ΗС-450 Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός......228

Περιγραφή......228

Τεχνικά χαρακτηριστικά......228

Βασικός εξοπλισμός 228

Μοντέλο ΗС-300 Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός......228

Περιγραφή 228

Τεχνικά χαρακτηριστικά......229

Βασικός εξοπλισμός 229

Εικονίδια....229

'Ελεγχος πριν από τη λειτουργία....230

Προετοιμασία του μηχανήματος και του χώρου εργασίας......231

Μοντάρισμα του μηχανήματος διάτρησης στο σωλήνα....232

HC-450....232

HC-300....233

Ενεργοποίηση του μηχανήματος διάτρησης 234

Οδηγίες λειτουργίας......234

Οδηγίες συντήρησης 235

Καθαρισμός....235

Λίπανση....235

Αλλαγή ψηκτρών 236

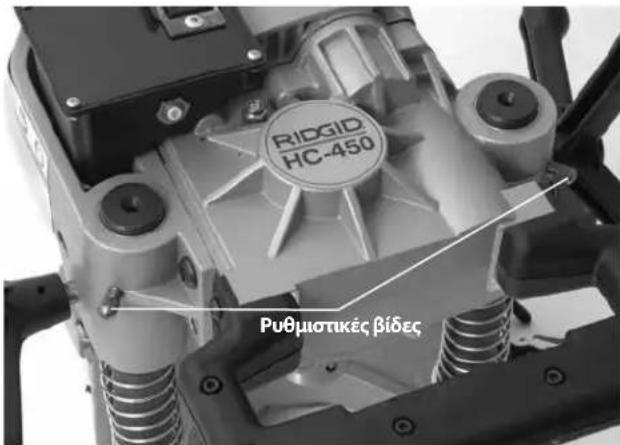

Προσαρμογή ρυθμιστικών βιδών 236

Βοηθητικά εξαρτήματα......236

Αποθήκευση μηχανήματος......237

Σέρβις και επισκευή......237

Δήλωση συμμόρφωσης EU ......Εσωτερικό οπισθόφυλλου

Εγγύηση εφ' όρου ζωής ...... Οπισθόφυλλο

* Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Σύμβολα ασφαλείας

Στο παρόν εγχειρίδιο χειρισμού και πάνω στο προϊόν χρησιμοποιούνται σύμβολα και λέξεις προειδοποίησης που επισημαίνουν σημαντικές πληροφορίες για την ασφάλεια. Οι προειδοποιητικές αυτές λέξεις και τα σύμβολα επεξηγούνται σε αυτή την ενότητα.

Αυτό είναι το σύμβολο προειδοποίησης ασφαλείας. Χρησιμοποιείται για να σας προειδοποιήσει για κίνδυνο τραυματισμού. Τηρείτε πιστά όλα τα μηνύματα ασφαλείας που ακολουθούν αυτό το σύμβολο για να αποφύγετε πίθανό τραυματισμό ή θάνατο.

KINDYNOΣ

Η λέξη ΚΙΝΔΥΝΟΣ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, οδηγεί σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λέξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΣΟΧΗ

Η λέξη ΠΡΟΣΟΧΗ επισημαίνει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε μικροτραυματισμό ή μέτριας σοβαρότητας τραυματισμό.

ΕΠΙΣΗΜΑΝΣΗ

Η λέξη ΕΠΙΣΗΜΑΝΣΗ επισημαίνει πληροφορίες που σχετίζονται με την προστασία περιουσιακών αγαθών.

Αυτό το σύμβολο σημαίνει ότι πρέπει να διαβάσετε προσεκτικά το εγχειρίδιο χειρισμού πριν χρησιμοποιήσετε τον εξοπλισμό. Το εγχειρίδιο χειρισμού περιλαμβάνει σημαντικές πληροφορίες για την ασφαλή και ορθή λειτουργία του εξοπλισμού.

Αυτό το σύμβολο σημαίνει ότι πρέπει να φοράτε πάντα γυαλιά ασφαλείας με πλαϊνά προστατευτικά ή γυαλιά προσωπίδες όταν χειρίζεστε ή χρησιμοποιείτε αυτόν τον εξοπλισμό, ώστε να μειώνεται ο κίνδυνος τραυματισμού των οφθαλμών.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο να πιαστούν τα δάκτυλα, τα χέρια, τα ρούχα σας ή άλλα αντικείμενα στα γρανάζια ή σε άλλα περιστρεφόμενα μέρη του εργαλείου, με κίνδυνο τραυματισμού.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο να κόψετε τα χέρια σας, τα δάκτυλα ή άλλα μέρη του σώματός σας στη λεπίδα.

Αυτό το σύμβολο επισημαίνει τον κίνδυνο ηλεκτροπληξίας.

Το σύμβολο αυτό υποδεικνύει να μην φοράτε γάντια όταν χρησιμοποιείτε αυτό το μηχάνημα, ώστε να μειωθεί ο κίνδυνος να μπλεχτούν τα χέρια σας στα εξαρτήματα του μηχανήματος.

Το σύμβολο αυτό υποδεικνύει να φοράτε κράνος όταν εργάζεστε σε υπερκείμενες σωληνώσεις, για να μειωθεί ο κίνδυνος να τραυματιστείτε στο κεφάλι.

Γενικοί κανόνες για την ασφάλεια\*

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε και κατανοήστε όλες τις οδηγίες. Αν δεν τηρηθούν όλες οι οδηγίες που αναγράφονται παρακάτω μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρός τραυματισμός.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ!

Χώρος εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και με καλό φωτισμό. Αν ο χώρος εργασίας δεν είναι τακτοποιημένος ή έχει κακό φωτισμό, μπορεί να προκληθεί ατύχημα.
• Μην βάζετε σε λειτουργία ηλεκτρικά εργαλεία σε περιβάλλον με κίνδυνο ανάφλεξης/έκρηξης, όπως σε μέρη που υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις.
• Κρατήστε όσους δεν μετέχουν στην εργασία, παιδιά και επισκέπτες σε απόσταση όταν χειρίζεστε

ηλεκτρικά εργαλεία. Αν υπάρχουν περισπασμοί μπο- ρεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

• Τα εργαλεία με γείωση πρέπει να συνδέονται σε πρίζα η οποία έχει εγκατασταθεί σωστά και γει- ωθεί κατάλληλα, σύμφωνα με όλους τους σχε- τικούς κανονισμούς. Μην αφαιρείτε ποτέ την επαφή της γείωσης και μην τροποποιείτε το φις με κανέναν τρόπο. Μην χρησιμοποιείτε αντά- πτορες στα φις. Αν έχετε αμφιβολία αν η πρίζα είναι σωστά γειωμένη, ζητήστε να ελεγχθεί από διπλωματούχο ηλεκτρολόγο. Εάν το εργαλείο πα- ρουσιάσει ηλεκτρική δυσλειτουργία ή βλάβη, η γεί- ωση παρέχει δίοδο χαμηλής αντίστασης για τη με- ταφορά του ηλεκτρικού ρεύματος μακριά από τον χειριστή του εργαλείου.
- Αποφύγετε κάθε επαφή με γειωμένες επιφάνει- ες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κου- ζίνες και ψυγεία. Αν το σώμα σας είναι γειωμένο, υπάρχει μεγαλύτερος κίνδυνος ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή υγρασία. Αν εισχωρήσει νερό σε ηλεκτρικό εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
• Μην κακομεταχειρίζεστε το καλώδιο. Μην χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε το εργαλείο ή για να τραβήξετε το φις από την πρίζα. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρές γωνίες ή κινούμενα μέρη του εργαλείου. Αντικαταστήστε αμέσως τα κατεστραμμένα καλώδια. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
• Όταν ένα ηλεκτρικό εργαλείο χρησιμοποιείται σε εξωτερικό χώρο, πρέπει να χρησιμοποιείται καλώδιο προέκτασης εξωτερικού χώρου με την ένδειξη "W-A" ή "W". Τα καλώδια αυτά είναι κατασκευασμένα ειδικά για χρήση σε εξωτερικό χώρο και μειώνουν τον κίνδυνο ηλεκτροπληξίας.

Σωματική ακεραιότητα

• Να είστε σε ετοιμότητα και εγρήγορση, συγκεντρωμένοι και προσεκτικοί στις ενέργειές σας, και να λειτουργείτε με γνώμονα την κοινή λογική όταν χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε εργαλεία όταν είστε κουρασμένοι ή ενώ βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, αλκούλ ή φαρμάκων. Μια στιγμή απροσεξίας ενώ χειρίζεστε κάποιο ηλεκτρικό εργαλείο, μπορεί να προκαλέσει σοβαρό τραυματισμό.
• Ντυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Αν έχετε μακριά μαλλιά, να είναι πιασμένα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια μακριά από τα κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να παγιδευτούν σε κινούμενα μέρη.
• Προσέξτε να μην τεθεί κατά λάθος σε λειτουργία το εργαλείο. Βεβαιωθείτε ότι ο γενικός διακόπτης βρίσκεται στη θέση OFF πριν βάλετε το εργαλείο στην πρίζα. Όταν μεταφέρετε ηλεκτρικά εργαλεία με το δάκτυλο πάνω στον γενικό διακόπτη ή τα βάζετε στην πρίζα με τον διακόπτη στη θέση ΟΝ, είναι πολύ πιθανό να προκληθεί ατύχημα.
• Αφαιρέστε τυχόν κλειδιά ρύθμισης πριν θέσετε το εργαλείο σε λειτουργία. Εάν κάποιο κλειδί παραμείνει προσαρτημένο σε περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκληθεί σοβαρός τραυματισμός.
• Μην τεντώνεστε για να φτάσετε σε δυσπρόσι- τα σημεία. Διατηρείτε πάντοτε σωστή, σταθερή στάση και την ισορροπία σας. Όταν έχετε σταθε- ρή στάση και ισορροπία μπορείτε να ελέγξετε καλύ- τερα το εργαλείο σε απροσδόκητες καταστάσεις.
• Χρησιμοποιείτε προστατευτικό εξοπλισμό. Να φοράτε πάντα ειδικά προστατευτικά γυαλιά.

Ο εξοπλισμός προστασίας που χρησιμοποιείται σε παρόμοιες περιπτώσεις, όπως η μάσκα προστασίας από τη σκόνη, τα ειδικά αντιολισθητικά υποδήματα, το κράνος και τα προστατευτικά αυτιών, περιορίζει τον κίνδυνο τραυματισμών.

Χρήση και φροντίδα του εργαλείου

• Χρησιμοποιήστε μέγκενη ή άλλους πρακτικούς τρόπους για να ασφαλίσετε και να στερεώσετε το τεμάχιο εργασίας σε σταθερή πλατφόρμα. Όταν κρατάτε το τεμάχιο εργασίας με το χέρι ή πάνω στο σώμα σας, δεν έχετε αρκετή σταθερότητα και μπορεί να χάσετε τον έλεγχο.
• Μην ασκείτε πίεση στο εργαλείο. Χρησιμοποιείτε το σωστό εργαλείο για την εκάστοτε εφαρμογή. Όταν χρησιμοποιείτε το σωστό εργαλείο, μπορείτε εκτελέσετε καλύτερα και ασφαλέστερα την εργασία σας, με το ρυθμό που είχε εξ αρχής σχεδιαστεί.
• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν δεν μπορείτε να το ενεργοποιήσετε και να το απενεργοποιήσετε από το διακόπτη. Κάθε εργαλείο που δεν ελέγχεται από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευάζεται.
• Αποσυνδέστε το φις από την πρίζα πριν κάνετε οποιαδήποτε ρύθμιση, αλλάξετε εξαρτήματα ή αποθηκεύσετε το ηλεκτρικό εργαλείο. Τα εν λόγω προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί κατά λάθος σε λειτουργία το ηλεκτρικό εργαλείο.
  • Φυλάξτε τα εργαλεία που δεν χρησιμοποιούνται σε σημείο όπου να μην τα φτάνουν παιδιά και άλλα ανειδίκευτα άτομα. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα σε χέρια ανειδίκευτων ατόμων.
  • Τα εργαλεία πρέπει να συντηρούνται σωστά. Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Όταν τα εργαλεία κοπής συντηρούνται σωστά και οι κοπτικές ακμές τους διατηρούνται αιχμηρές, ελαχιστοποιείται ο κίνδυνος να μπλοκάρουν και ελέγχονται καλύτερα.
• Ελέγξετε μήπως τα κινούμενα μέρη δεν είναι σωστά ευθυγραμμισμένα ή έχουν μπλοκάρει, αν υπάρχουν φθορές σε επιμέρους εξαρτήματα και για κάθε άλλη κατάσταση η οποία μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το εργαλείο έχει κάποια ζημιά, φροντίστε να επισκευαστεί πριν το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από κακώς συντηρημένα εργαλεία.
• Χρησιμοποιείτε μόνο εξαρτήματα που συνιστώνται από τον κατασκευαστή για το συγκεκριμένο μοντέλο εργαλείου. Εξαρτήματα κατάλληλα για ένα εργαλείο ενδέχεται να είναι επικίνδυνα εάν χρησιμοποιηθούν σε άλλο εργαλείο.

Σέρβις

• Το σέρβις του εργαλείου θα πρέπει να πραγματοποιείται αποκλειστικά από εξειδικευμένο τεχνικό προσωπικό. Αν το σέρβις ή η συντήρηση πραγματοποιηθεί από μη εξειδικευμένο τεχνικό προσωπικό, μπορεί να προκληθεί τραυματισμός.
• Για τη συντήρηση του εργαλείου, να χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά. Ακολουθήστε τις οδηγίες στην ενότητα Συντήρηση του παρόντος εγχειριδίου. Αν χρησιμοποιηθούν μη εγκεκριμένα εξαρτήματα ή δεν τηρηθούν οι οδηγίες συντήρησης, μπορεί να προκληθεί ηλεκτροπληξία ή τραυματισμός.

Προειδοποιήσεις για την ασφάλεια κατά τη χρήση του μηχανήματος διάτρησης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η παρούσα ενότητα περιλαμβάνει σημαντικές πληροφορίες ασφαλείας ειδικά για το συγκεκριμένο εργαλείο.

Διαβάστε προσεκτικά αυτές τις προφυλάξεις πριν χρησιμοποιήσετε το μηχάνημα διάτρησης σωλήνων, προκειμένου να περιορίσετε τον κίνδυνο ηλεκτροπληξίας ή άλλου σοβαρού τραυματισμού.

ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ!

Φυλάξτε αυτό το εγχειρίδιο μαζί με το μηχάνημα, ώστε να χρησιμοποιείται από τον χειριστή.

• Να φοράτε πάντα κατάλληλα προστατευτικά γυαλιά. Τα εργαλεία κοπής μπορεί να σπάσουν. Εάν σπάσουν, δημιουργούνται μικρά μεταλλικά τεμάχια που μπορεί να εκτιναχθούν ή να πέσουν στα μάτια σας.
• Μην φοράτε γάντια ή φαρδιά ρούχα όταν χρησιμοποιείτε το μηχάνημα. Τα μανίκια και το μπουφάν σας πρέπει να είναι κουμπωμένα. Μην τεντώνεστε πάνω από το μηχάνημα για να φτάσετε δυσπρόσιτα σημεία. Μπορεί να πιαστούν τα ρούχα σας στο μηχάνημα.
• Κρατήστε τα δάκτυλά και τα χέρια σας μακριά από το περιστρεφόμενο τσοκ και το ποτηροτρύπανο. Έτσι μειώνεται ο κίνδυνος να παγιδευτούν τα άκρα σας στο μηχάνημα και να κοπείτε.

• Στερεώστε σωστά το μηχάνημα διάτρησης στο σωλήνα. Αν το μηχάνημα διάτρησης σωλήνων δεν έχει στερεωθεί σωστά, μπορεί να πέσει και να σας τραυματίσει.

• Μην χρησιμοποιείτε το μηχάνημα αυτό για συνδέσεις υπό πίεση. Αν η διάτρηση πραγματοποιείται σε υπάρχον σύστημα, ο σωλήνας πρέπει πρώτα να εκκενωθεί και να εκτονωθεί η πίεση και μετά να γίνει η διάτρηση. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας και άλλου σοβαρού τραυματισμού.
  • Πριν χρησιμοποιήσετε το μηχάνημα, ελέγξετε το διακόπτη κυκλώματος βλάβης γείωσης (GFCI) που παρέχεται μαζί με το καλώδιο ρεύματος, για να βεβαιωθείτε ότι λειτουργεί σωστά. Ο διακόπτης GFCI μειώνει τον κίνδυνο ηλεκτροπληξίας.
  • Αν εργάζεστε σε υπερκείμενες σωληνώσεις, όλο το προσωπικό πρέπει να φορά κράνος και να μην βρίσκεται κάτω από το χώρο εργασίας.Έτοι μειώνεται ο κίνδυνος σοβαρού τραυματισμού σε περίπτωση που πέσουν αντικείμενα.
  • Τα μηχανήματα διάτρησης σωλήνων πρέπει να χρησιμοποιούνται μόνο για τη διάνοιξη οπών σε σωλήνες, όπως περιγράφεται στο παρόν εγχειρίδιο. Να μην χρησιμοποιούνται για άλλο σκοπό και να μην υφίστανται τροποποιήσεις. Αν αυτό το μηχάνημα χρησιμοποιηθεί διαφορετικά ή τροποποιηθεί για να χρησιμοποιηθεί σε άλλες εφαρμογές, μπορεί να αυξηθεί ο κίνδυνος σοβαρού τραυματισμού.
  • Διαβάστε και κατανοήστε τις οδηγίες και τις προειδοποιήσεις όλων των εργαλείων που θα χρησιμοποιήσετε, πριν χρησιμοποιήσετε το μηχάνημα διάτρησης σωλήνων. Αν δεν τηρηθούν όλες οι οδηγίες και προειδοποιήσεις, μπορεί να προκληθεί ζημιά ή σοβαρός τραυματισμός.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σε ορισμένες περιπτώσεις, η σκόνη που δημιουργείται όταν χρησιμοποιούνται ηλεκτρικά τριβεία, πριόνια, τροχοί, τρυπάνια, και γενικά όταν διενεργούνται διάφορες οικοδομικές εργασίες, περιέχει χημικά που είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ή άλλες αναπαραγωγικές βλάβες. Ορισμένες από αυτές τις χημικές ουσίες είναι, ενδεικτικά:

• Μόλυβδος από μπογιές με βάση το μόλυβδο
• Κρυσταλλικό πυρίτιο από τούβλα και τσιμέντο και άλλα οικοδομικά υλικά, και
• Αρσενικό και χρώμιο από χημικά εμποτισμένη ξυλεία

Ο κίνδυνος για την υγεία σας από την έκθεση σε αυτές τις ουσίες εξαρτάται από το πόσο συχνά πραγματοποιείτε αυτές τις εργασίες. Για να μειώσετε την έκθεσή σας σε αυτά τα χημικά: να εργάζεστε σε χώρο με καλό εξαερισμό και να χρησιμοποιείτε εγκεκριμένο εξοπλισμό προστασίας, όπως μάσκες προστασίας από τη σκόνη που είναι ειδικά σχεδιασμένες ώστε να κατακρατούν μικροσκοπικά σωματίδια.

Αν έχετε οποιαδήποτε απορία για το συγκεκριμένο προ- ϊόν της RIDGID®:

• Επικοινωνήστε με τον τοπικό διανομέα RIDGID.
• Επισκεφθείτε τον δικτυακό τόπο RIDGID.com ή RIDGID.eu για να βρείτε το σημείο επικοινωνίας Ridge Tool στην περιοχή σας.
• Επικοινωνήστε με το Τμήμα Σέρβις της Ridge Tool στην ηλεκτρονική διεύθυνση [e-mail] ή για ΗΠΑ και Καναδά καλέστε στο 844-789-8665.

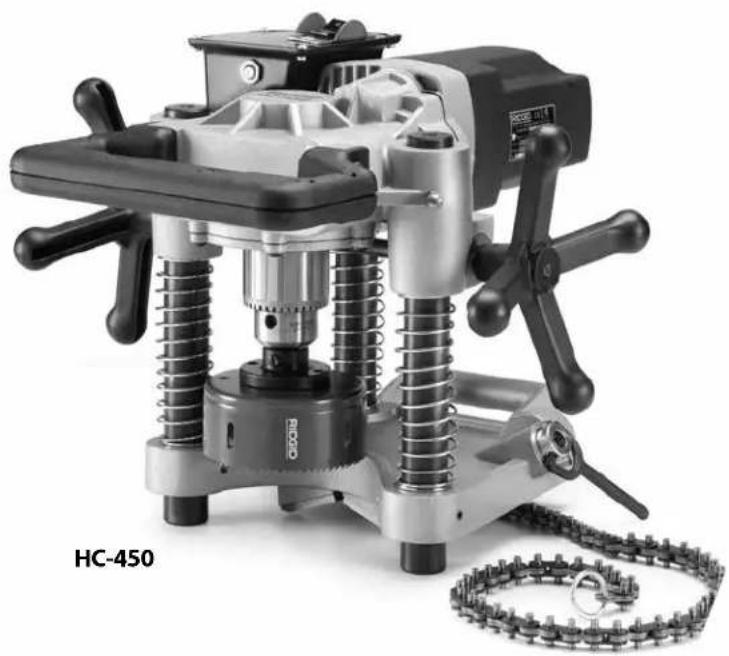

Μοντέλο ΗС-450 Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός

Περιγραφή

Το μηχάνημα διάτρησης σωλήνων, μοντέλο HC-450, της RIDGID® έχει σχεδιαστεί ώστε να ανοίγει οπές με διάμετρο έως 4³/⁴" / 120 mm σε χαλύβδινους σωλήνες. Η δυνατότητα του μηχανήματος να διανοίγει οπές διαφορετικής διαμέτρου επιτρέπει να χρησιμοποιηθούν Mechanical T's®, Hookers®, Vic-O-Lets™ και άλλα εξαρτήματα για τη διακλάδωση σωληνώσεων που δεν βρίσκονται υπό πίεση.

Το ΗС-450 διαθέτει τσοκ τρυπανιού με δυνατότητα ^5/8 " / 16 mm, το οποίο δέχεται ποτηροτρύπανα και οδηγούς ποτηροτρύπανων κάθε μεγέθους. Το ενσωματωμένο μοτέρ και ο ενσωματωμένος μειωτήρας βελτιστοποιούν την απόδοση ποτηροτρύπανων μεγάλης διαμέτρου. Τα δύο τιμόνια προώθησης επιτρέπουν να χρησιμοποιήσετε το μηχάνημα διάτρησης σωλήνων από οποιαδήποτε πλευρά. Το περιστρεφόμενο αλφάδι στη βάση του μηχανήματος επιτρέπει την ευθυγραμμισμένη διάνοιξη πολλαπλών οπών στη σειρά. Με ύψος μόλις 13" / 32 cm και συμπαγή κατασκευή, το ΗС-450μπορεί να χρησιμοποιηθεί σε περιορισμένους χώρους ή πάνω από ήδη εγκατεστημένες σωληνώσεις κοντά στο ταβάνι.

ΣΗΜΕΙΩΣΗ! Τα Mechanical T's, Hookers και Vic-O-Lets είναι σήματα κατατεθέντα της Victaulic Tool Company.

Τεχνικά χαρακτηριστικά

Ikavóτητα κοπής.....'Εως 4 ^3 / _4 '' / 120 mm

Δυνατότητα σύσφιξης σωλήνα...... 1 ^1/4 " - 8" / 30 mm - 200 mm

Δυνατότητα τοσκ τρυπανιού.... ^1/16 " - ^5/8 " / 2 mm - 16 mm

Ταχύτητα τσοκ τρυπανιού...... 110 σ.α.λ.

Ιπποδύναμη μοτέρ...... 1.2 HP / 900W

Ονομαστική κατανάλωση

ρεύματος.... 12 Amp @ 120V

6 Amp @ 220-240V

12 Amp @ 100V

Ηχητική πίεση (L _PA )* 97,4 dB(A), K=3

Ηχητική ισχύς (Lwa)* 101,43 dB(A), K=3

* Οι μετρήσεις ήχου γίνονται σύμφωνα με ένα τυποποιημένο τεστ βάσει του Προ- τύπου EN 62481-1.
- Οι εκπομπές ήχου ενδέχεται να διαφέρουν λόγω της τοποθεσίας που βρίσκεστε και της ειδικής χρήσης των εργαλείων.
- Για κάθε εφαρμογή πρέπει να αξιολογούνται τα καθημερινά επίπεδα έκθεσης στον ήχο και να λαμβάνονται τα κατάλληλα μέτρα ασφαλείας όπου απαιτείται. Η εκτίμηση των επιπέδων έκθεσης πρέπει να λαμβάνει υπόψη τον χρόνο που ένα εργαλείο είναι απενεργοποιημένο και δεν χρησιμποιείται. Με τον τρόπο αυτό μπορεί να μειωθούν σημαντικά τα επίπεδα έκθεσης στη συνολική διάρκεια της εργασίας.

Διαστάσεις

'Υψος.... 12.62" / 32 cm

Μήκος.... 17" / 43 cm

Πλάτος.... 17" / 43 cm

Bápoç.... 42 lbs. / 19 kg

Βασικός εξοπλισμός

• Μηχάνημα διάτρησης σωλήνων
  • Κλειδί τσοκ

- Οδηγός ποτηροτρύπανου με πλάκα στήριξης ^5/8 " / 16 mm και τρυπάνι οδηγός ^1/4 " / 6,3 mm

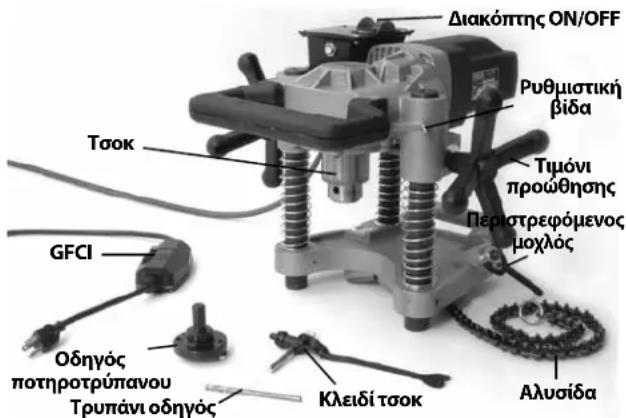

Διακόπτης ON/OFF Ρυθμιστική βίδα Τιμόνι προώθησης Περιστρεφόμενος μοχλός Τσοκ GFCI Οδηγός ποτηροτρύπανου Τρυπάνι οδηγός Κλειδί τσοκ Αλυσίδα

Εικόνα 1 – ΗС-450 με βασικό εξοπλισμό

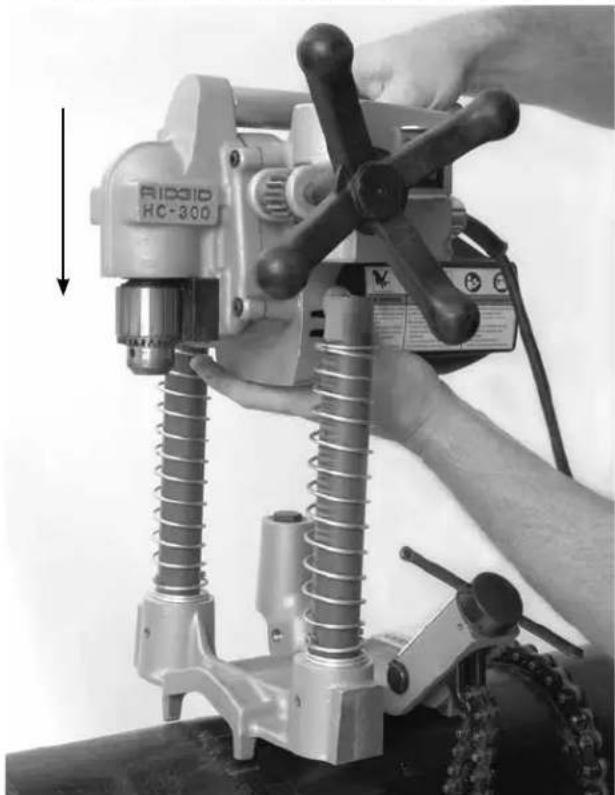

Μοντέλο ΗС-300 Περιγραφή, τεχνικά χαρακτηριστικά και βασικός εξοπλισμός

Περιγραφή

Το μηχάνημα διάτρησης σωλήνων, μοντέλο ΗС-300, της RIDGID® έχει σχεδιαστεί ώστε να ανοίγει οπές με διάμετρο έως 3" / 76 mm σε χαλύβδινους σωλήνες. Η δυνατότητα του μηχανήματος να διανοίγει οπές διαφορετικής διαμέτρου επιτρέπει να χρησιμοποιηθούν Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ και άλλα εξαρτήματα για τη διακλάδωση σωληνώσεων που δεν βρίσκονται υπό πίεση.

Το ΗС-300 διαθέτει τσοκ δυνατότητας ^1/_2 / 13 mm για τη διάνοιξη οπών με διάμετρο έως 3" / 76 mm και

déxεται στάνταρ οδηγούς ποτηροτρύπανων έως ^7/16 " / 11 mm Hex (μέγεθος τσοκ ^1/2 " / 13 mm). Το ενσωματωμένο μοτέρ και ο μειωτήρας βελτιστοποιούν την απόδοση και τη διάρκεια ζωής των ποτηροτρύπανων που déxεται το μηχάνημα. Το τιμόνι προώθησης και ο διακόπτης ON/OFF καθιστούν εύκολο το χειρισμό του μηχανήματος. Χάρη στη συμπαγή κατασκευή του, που επιτρέπει να χωριστεί σε δύο κομμάτια, το HC-300 μπορεί να χρησιμοποιηθεί σε περιορισμένους χώρους και δυσπρόσιτα σημεία.

ΣΗΜΕΙΩΣΗ! Τα Mechanical T's, Hookers και Vic-O-Lets είναι σήματα κατατεθέντα της Victaulic Tool Company.

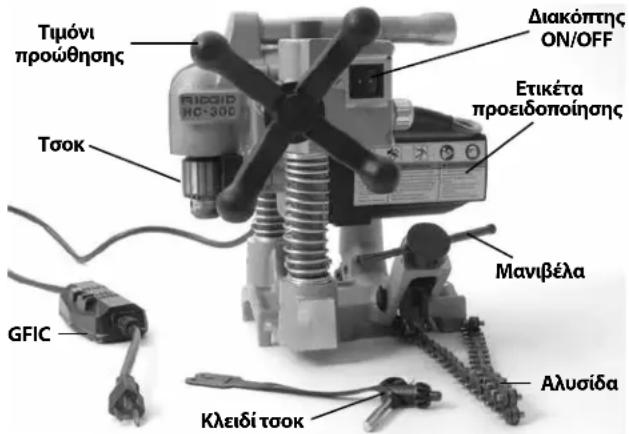

Τιμόνι προώθησης Γικούπης ON/OFF Ετικέτα προειδοποίησης Μανιβέλα Αλυσίδα Κλειδί τσοκ GFIC

Εικόνα 2 – Μοντέλο ΗС-300 με βασικό εξοπλισμό

Τεχνικά χαρακτηριστικά

Ikavóτητα κοπής.....'Εως 3" / 76 mm

Δυνατότητα σύσφιξης σωλήνα...... 1 ^1/_4 " - 8" / 30 mm - 200 mm

Δυνατότητα τοσκ τρυπανιού.... 1/16" - 1/2" / 2 mm - 13 mm

Ταχύτητα τσοκ τρυπανιού...... 360 σ.α.λ.

Ιπποδύναμη μοτέρ.... 1.2 HP / 900W

Ονομαστική κατανάλωση

ρεύματος.... 11 Amp @ 120V

5,5 Amp @ 220-240V

12 Amp @ 100V

Ηχητική πίεση (L _PA )* 97,4 dB(A), K=3

Ηχητική ισχύς (LWA)* 101,43 dB(A), K=3

* Οι μετρήσεις ήχου γίνονται σύμφωνα με ένα τυποποιημένο τεστ βάσει του Προ- τύπου EN 62481-1.
- Οι εκπομπές ήχου ενδέχεται να διαφέρουν λόγω της τοποθεσίας που βρίσκεστε και της ειδικής χρήσης των εργαλείων.
- Για κάθε εφαρμογή πρέπει να αξιολογούνται τα καθημερινά επίπεδα έκθεσης στον ήχο και να λαμβάνονται τα κατάλληλα μέτρα ασφαλείας όπου απαιτείται. Η εκτίμηση των επιπεώδων έκθεσης πρέπει να λαμβάνει υπόψη τον χρόνο που ένα εργαλείο είναι απενεργοποιημένο και δεν χρησιμποιείται. Με τον τρόπο αυτό μπορεί να μειθωύν σημαντικά τα επίπεδα έκθεσης στη συνολική διάρκεια της εργασίας.

Διαστάσεις

'Υψος.... 12.8" / 32,5 cm

Μήκος.... 11.9" / 30,2 cm

Πλάτος.... 13.2" / 33,4 cm

Συνολικό βάρος.... 31 lbs. / 14 kg

Báση.... 10 lbs. / 4,5 kg

Συγκρότημα μοτέρ.... 21 lbs. / 9,5 kg

Βασικός εξοπλισμός

• Μηχάνημα διάτρησης σωλήνων (βάση και μοτέρ)
• Κλειδί τσοκ

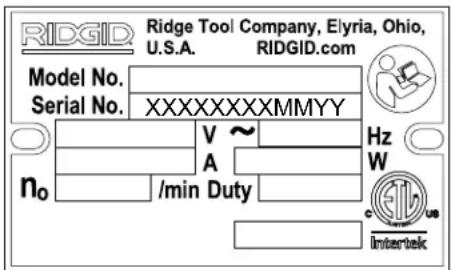

Εικόνα 3 – Αριθμός σειράς μηχανήματος

Και στα δύο μοντέλα του μηχανήματος διάτρησης σωλήνων, ΗC-450 και ΗC-300, ο αριθμός σειράς αναγράφεται κάτω από το μοτέρ. Τα 4 τελευταία ψηφία δείχνουν τον μήνα και το έτος κατασκευής (ΜΜΕΕ).

Εικονίδια

Ενεργοποίηση

Ο Απενεργοποίηση

ΕΠΙΣΗΜΑΝΣΗ Ο σχεδιαστής του συστήματος και/ή ο επιβλέπων την εγκατάσταση είναι υπεύθυνοι να επιλέξουν τα κατάλληλα υλικά και την κατάλληλη τεχνική εγκατάστασης, καθώς και τις μεθόδους συναρμογής και διαμόρφωσης. Αν επιλεχθούν ακατάλληλα υλικά ή ακατάλληλες μέθοδοι, μπορεί να προκληθεί βλάβη του συστήματος.

Τα εξαρτήματα από ανοξείδωτο ατοάλι ή από άλλα υλικά ανθεκτικά στη διάβρωση μπορεί να μολυνθούν κατά την εγκατάσταση, τη συναρμογή και τη διαμόρφωση του συστήματος. Η μόλυνση αυτή μπορεί να προκαλέσει διάβρωση και πρόωρη αστοχία. Πριν προχωρήσετε στην εγκατάσταση, θα πρέπει να έχουν αξιολογηθεί προσεκτικά όλα τα υλικά και οι μέθοδοι για τις συνθήκες της συγκεκριμένης εφαρμογής, καθώς όλες οι χημικές παράμετροι και οι παράμετροι που αφορούν τη θερμοκρασία.

'Ελεγχος πριν από τη λειτουργία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε χρήση, ελέγξτε το μηχάνημα διάτρησης σωλήνων και διορθώστε οποιαδήποτε προβλήματα, ώστε να μειωθεί ο κίνδυνος σοβαρού τραυματισμού από ηλεκτροπληξία και άλλα αίτια και να προληφθεί η βλάβη του μηχανήματος.

1. Βεβαιωθείτε ότι το μηχάνημα διάτρησης σωλήνων δεν είναι στην πρίζα και ότι ο διακόπτης ΟΝ/ΟFF βρίσκεται στη θέση OFF.

2. Καθαρίστε κάθε ίχνος λαδιού, γράσου ή ακαθαρσιών από το μηχάνημα, καθώς και από τα τιμόνια, τους μοχλούς και τους διακόπτες. Έτσι διευκολύνεται η επιθεώρηση και μειώνεται η πιθανότητα να σας γλιστρήσει το μηχάνημα ή κάποιο χειριστήριο.

3. Ελέγξτε τα εξής στο μηχάνημα διάτρησης σωλήνων:

• Το καλώδιο ρεύματος, το διακόπτη κυκλώματος βλάβης γείωσης (GFCI) και το φις για ζημιές ή τροποποιήσεις.

- Τη σωστή συναρμολόγηση και πληρότητα του μηχανήματος

- Εξαρτήματα που είναι σπασμένα, φθαρμένα, λείπουν, δεν είναι ευθυγραμμισμένα ή δεν κινούνται ελεύθερα. Βεβαιωθείτε ότι το συγκρότημα του μοτέρ ανεβοκατεβαίνει ελεύθερα και ομαλά στους ορθοστάτες της βάσης. Βεβαιωθείτε ότι η αλυσίδα και ο περιστρεφόμενος μοχλός κινούνται ελεύθερα. Στο ΗС-300, βεβαιωθείτε ότι ο πείρος ασφάλισης λειτουργεί σωστά και συγκρατεί το συγκρότημα του μοτέρ στο συγκρότημα της βάσης (Εικόνα 7).

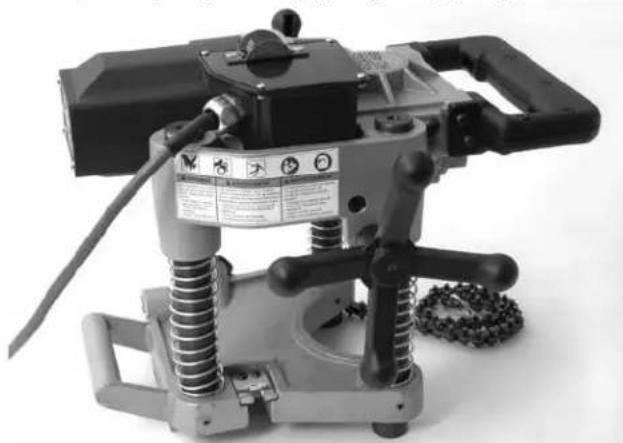

Εικόνα 4Α – Προειδοποιητικές ετικέτες ΗС-450

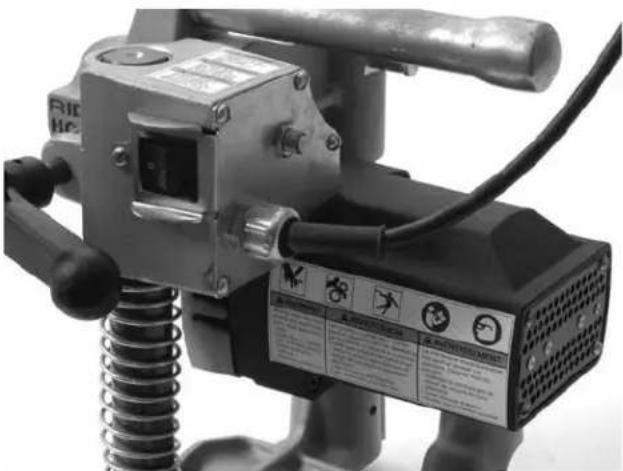

Εικόνα 4Β – Προειδοποιητικές ετικέτες ΗС-300

- Υπάρχουν όλες οι προειδοποιητικές ετικέτες και είναι ευανάγνωστες (βλ. Εικόνες 4Α και 4Β). - Κάθε άλλη κατάσταση που μπορεί να εμποδίσει την ασφαλή και κανονική λειτουργία του μηχανήματος.

Αν εντοπίσετε οποιοδήποτε πρόβλημα, μην χρησι- μοποιήσετε το μηχάνημα διάτρησης σωλήνων αν το πρόβλημα δεν αποκατασταθεί.

1. Ελέγξτε τον οδηγό του ποτηροτρύπανου, το ποτηροτρύπανο και τα τρυπάνια που θα χρησιμοποιήσετε με το μηχάνημα διάτρησης σωλήνων για φθορά, παραμόρφωση, σπάσιμο ή άλλα προβλήματα. Μην χρησιμοποιείτε εξαρτήματα κοπής που είναι στομωμένα ή έχουν υποστεί ζημιά. Όταν τα εξαρτήματα κοπής είναι στομωμένα ή φθαρμένα αυξάνεται η δύναμη που απαιτείται για τη διάνοιξη της οπής, οι οπές που διανοίγονται είναι какής ποιότητας και αυξάνεται ο κίνδυνος τραυματισμού.

2. Με στεγνά χέρια, βάλτε το φις στην πρίζα. Ελέγξτε το διακόπτη GFCI στο καλώδιο ρεύματος για να βεβαιωθείτε ότι λειτουργεί σωστά. Όταν πατήσετε το κουμπί δοκιμής, το κουμπί επανεκκίνησης πρέπει να πεταχτεί έξω. Ενεργοποιήστε ξανά το μηχάνημα πατώντας το κουμπί επανεκκίνησης. Αν ο διακόπτης GFCI δεν λειτουργεί σωστά, βγάλτε το καλώδιο από την πρίζα και μην χρησιμοποιήσετε το μηχάνημα διάτρησης σωλήνων μέχρι να επισκευαστεί ο διακόπτης GFCI.

3. Τοποθετήστε το μηχάνημα διάτρησης σωλήνων πάνω σε σταθερή επιφάνεια και ελέγξτε για να διαπιστώσετε ότι λειτουργεί σωστά. Μείνετε μακριά από το τοσκ. Γυρίστε το διακόπτη ΟΝ/OFF στη θέση ΟΝ. Πρέπει να ξεκινήσει το μοτέρ και το τοσκ να αρχίσει να περιστρέφεται αριστερόστροφα όταν το κοιτάτε από την πλευρά του τοσκ. Ελέγξτε το μηχάνημα για κακή ευθυγράμμιση, μπλοκάρισμα, περίεργους

θορύβους ή άλλες ασυνήθιστες καταστάσεις. Γυρίστε το διακόπτη ΟΝ/ΟFF στη θέση OFF. Αν διαπιστώσετε οποιοδήποτε πρόβλημα, μην χρησιμοποιήσετε το μηχάνημα μέχρι να επισκευαστεί.

1. Μόλις ολοκληρωθεί η επιθεώρηση, με στεγνά χέρια, βγάλτε το μηχάνημα από την πρίζα.

Προετοιμασία του μηχανήματος και του χώρου εργασίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προετοιμάστε το μηχάνημα διάτρησης σωλήνων και το χώρο εργασίας σύμφωνα με τις ακόλουθες διαδικασίες, ώστε να μειωθεί ο κίνδυνος τραυματισμού από ηλεκτροπληξία, παγίδευση στα εξαρτήματα του μηχανήματος και άλλα, και να αποφευχθεί η ζημιά του μηχανήματος.

Στερεώστε σωστά το μηχάνημα διάτρησης στο σωλήνα. Αν το μηχάνημα διάτρησης σωλήνων δεν έχει στερεωθεί σωστά, μπορεί να γλιστρήσει και να πέσει, με αποτέλεσμα να σας τραυματίσει.

Να μην χρησιμοποιείται για συνδέσεις υπό πίεση. Αν η διάτρηση πραγματοποιείται σε υπάρχον σύστημα, ο σωλήνας πρέπει πρώτα να εκκενωθεί και να εκτονωθεί η πίεση και μετά να γίνει η διάτρηση. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας και άλλου σοβαρού τραυματισμού.

Αν εργάζεστε σε υπερκείμενες σωληνώσεις, όλο το προσωπικό πρέπει να φορά κράνος και να μην βρίσκεται κάτω από το χώρο εργασίας. Έτσι μειωνεται ο κίνδυνος σοβαρού τραυματισμού σε περίπτωση που πέσουν αντικείμενα.

1. Ελέγξτε το χώρο εργασίας και βεβαιωθείτε ότι:

- Υπάρχει επαρκής φωτισμός.

• Δεν υπάρχουν εύφλεκτα υγρά, ατμοί ή σκόνη που μπορεί να αναφλεχθούν. Αν υπάρχει κάτι από τα παραπάνω, μην εργαστείτε στο συγκεκριμένο χώρο έως ότου εντοπιστούν οι πηγές και διορθωθεί το πρόβλημα. Το μηχάνημα διάτρησης σωλήνων δεν διαθέτει αντιεκρηκτική προστασία και μπορεί να δημιουργήσει σπινθήρες.
• Ο χώρος στον οποίο θα τοποθετηθεί όλος ο εξοπλισμός και θα κινείται ο χειριστής είναι καθαρός, τακτοποιημένος, επίπεδος, σταθερός και στεγνός.
• Υπάρχει κατάλληλα γειωμένη ηλεκτρική πρίζα με σωστή τάση. Οι τριπολικές πρίζες ή οι πρίζες GFCI

μπορεί να μην είναι γειωμένες κατάλληλα. Εάν έχετε αμφιβολία, ζητήστε να ελέγξει την πρίζα διπλωματούχος ηλεκτρολόγος.

• Καθαρίστε τη διαδρομή προς την πρίζα, ώστε να μην υπάρχουν εστίες που μπορεί να προκαλέσουν ζημιά στο ηλεκτρικό καλώδιο.
• Κάντε μια επισκόπηση της εργασίας που πρέπει να γίνει. Προσδιορίστε τον τύπο και το μέγεθος της σωλήνωσης και τον ελεύθερο χώρο γύρω από τη σωλήνωση. Προσδιορίστε το μέγεθος και τη θέση της οπής που πρόκειται να διανοιχθεί. Σημειώστε με σαφήνεια το σημείο διάνοιξης της οπής. Αν πρόκειται να τοποθετήσετε ракόρ, ακολουθήστε τις οδηγίες του κατασκευαστή του ракόρ. Προσδιορίστε το σωστό εξοπλισμό για την εργασία. Ανατρέξτε στις ενότητες "Περιγραφή" και "Τεχνικά χαρακτηριστικά" για πληροφορίες σχετικά με τα κατάλληλα εργαλεία.

Βεβαιωθείτε ότι ο σωλήνας που θα τρυπήσετε είναι στερεωμένος καλά και σταθερός. Ο σωλήνας πρέπει να μπορεί να σηκώσει το βάρος του μηχανήματος διάτρησης σωλήνων και τις δυνάμεις που ασκούνται κατά τη διάτρηση χωρίς να μετακινείται.

Αν πρόκειται να εργαστείτε σε ήδη υπάρχον σύστημα, βεβαιωθείτε ότι η πίεση του συστήματος έχει εκτονωθεί και το σύστημα έχει εκκενωθεί. Το μηχάνημα διάτρησης σωλήνων δεν έχει σχεδιαστεί για συνδέσεις υπό πίεση. Η διάτρηση συστημάτων που βρίσκονται υπό πίεση ή περιέχουν υγρά μπορεί να προκαλέσει διαρροή, ηλεκτροπληξία και άλλο σοβαρό τραυματισμό. Να γνωρίζετε πάντα τι περιέχουν οι σωληνώσεις που πρόκειται να τρυπήσετε, καθώς και τους κινδύνους που σχετίζονται με το εκάστοτε υλικό που περιέχουν οι σωληνώσεις.

1. Βεβαιωθείτε ότι ο εξοπλισμός που θα χρησιμοποιήσετε έχει ελεγχθεί προσεκτικά.
2. Επιλέξτε το κατάλληλο ποτηροτρύπανο για την εργασία που θα εκτελέσετε. Βεβαιωθείτε ότι το ποτηροτρύπανο έχει συναρμολογηθεί σωστά σύμφωνα με τις οδηγίες του κατασκευαστή του και βρίσκεται σε καλή κατάσταση λειτουργίας. Συνιστάται να χρησιμοποιείται τρυπάνι οδηγός. Το τρυπάνι οδηγός δεν πρέπει να εξέχει περισσότερο από ³/₈" / 10 mm από το άκρο του ποτηροτρύπανου, και πρέπει να έχει ασφαλίσει καλά.
3. Τοποθετήστε το μηχάνημα διάτρησης σωλήνων σε σταθερή επιφάνεια και τοποθετήστε το ποτηροτρύπανο στο τσοκ. Να βεβαιώνεστε πάντοτε ότι ο διακόπτης ON/OFF βρίσκεται στη θέση OFF και ότι το μηχάνημα διάτρησης σωλήνων δεν βρίσκεται στην πρίζα πριν τοποθετήσετε ή αλλάξετε ποτηροτρύπανο ή τρυπάνι.
   • Ανοίξτε το τσοκ αρκετά ώστε να μπορεί να δεχτεί τον άξονα του ποτηροτρύπανου. Αν χρειάζεται, μπορείτε να χρησιμοποιήσετε το κλειδί για να

ανοίξετε το τσοκ. Βεβαιωθείτε ότι ο άξονας του ποτηροτρύπανου και οι σιαγώνες του τσοκ είναι καθαρά.

- Περάστε ολόκληρο τον άξονα μέσα στο τσοκ. Βεβαιωθείτε ότι το ποτηροτρύπανο είναι κεντραρισμένο μέσα στο τσοκ και σφίξτε καλά το τσοκ με το χέρι.

- Περάστε το κλειδί και στις τρεις τρύπες του τοσκ για να σφίξετε καλά το τοσκ πάνω στον άξονα. Μην ξεχάσετε να βγάλετε το κλειδί από το τοσκ πριν γυρίσετε το διακόπτη του μηχανήματος στη θέση ΟΝ.

Μοντάρισμα του μηχανήματος διάτρησης στο σωλήνα

Τα μηχανήματα διάτρησης σωλήνων ζυγίζουν περίπου 42 lbs. / 19 κιλά. Χρησιμοποιήστε την κατάλληλη τεχνική ανύψωσης για να τοποθετήσετε το μηχάνημα πάνω στη σωλήνωση, μην τεντώνεστε για να φτάσετε δυσπρόσιτα σημεία, και διατηρείτε πάντοτε σταθερή στάση και ισορροπία. Ανάλογα με τις συνθήκες, μπορεί να χρειαστούν δύο άτομα για να τοποθετήσουν το μηχάνημα διάτρησης στη σωλήνωση.

Τα μηχανήματα διάτρησης σωλήνων μπορούν να χρησιμοποιηθούν υπό οποιαδήποτε γωνία ή προσανατολισμό. Αν θέλετε να ανοίξετε οπή στο πλάι ή στο κάτω μέρος ενός σωλήνα, μπορεί να είναι ευκολότερο να τοποθετήσετε το μηχάνημα διάτρησης πάνω από τη σωλήνωση, να στερεώσετε την αλυσίδα γύρω από το σωλήνα και μετά να φέρετε το μηχάνημα διάτρησης στην τελική του θέση.

HC-450

1. Βεβαιωθείτε ότι η αλυσίδα κρέμεται ελεύθερα και ότι ο περιστρεφόμενος μοχλός είναι εντελώς χαλαρός.
2. Ανασηκώστε προσεκτικά το μηχάνημα διάτρησης σωλήνων ΗС-450 και τοποθετήστε το πάνω στο σωλήνα, κοντά στο σημείο που θα γίνει η διάτρηση, με τους διχαλωτούς οδηγούς κάθετα πάνω στο σωλήνα. Βεβαιωθείτε ότι η αλυσίδα δεν έχει πιαστεί ανάμεσα στο σωλήνα και τη βάση του μηχανήματος.
3. Έχετε πάντοτε τουλάχιστον ένα χέρι πάνω στο μηχάνημα διάτρησης σωλήνων, για να το σταθεροποιείτε και να το καθοδηγείτε. Πιάστε την άκρη της αλυσίδας και τραβήξετε τη ώστε να σφίξει γύρω από το σωλήνα. Ασφαλίστε τον πλησιέστερο πείρο της αλυσίδας στην πλάκα φθοράς και σφίξε τακά τον περιστρεφόμενο μοχλό, ώστε να ασφαλίσει το μηχάνημα διάτρησης πάνω στο σωλήνα. (Βλ. Εικόνα 5.)

Πλάκα φθοράς Αλυσίδα

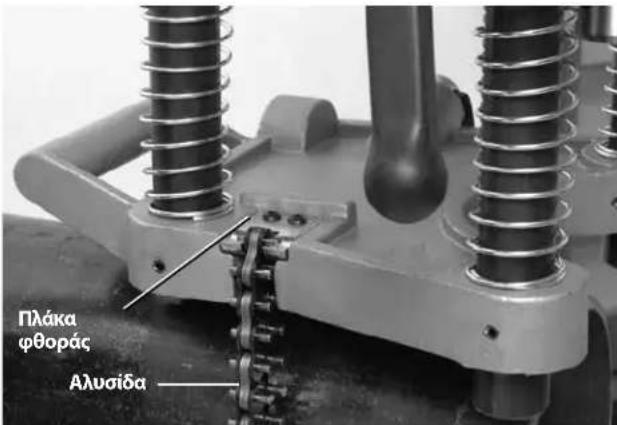

Εικόνα 5 – Ασφάλιση της αλυσίδας του ΗС-450

1. Στη βάση του μηχανήματος διάτρησης σωλήνων ΗC-450 υπάρχει ένα αλφάδι που μπορείτε να χρησιμοποιήσετε για να ευθυγραμμίσετε διαδοχικές οπές στη σειρά. Όταν το μηχάνημα διάτρησης σωλήνων τοποθετηθεί στην επιθυμητή γωνία, το αλφάδι μπορεί να περιστραφεί στην επίπεδη θέση και οι υπόλοιπες οπές μπορούν να διανοιχθούν υπό την ίδια γωνία, ευθυγραμμίζοντας το μηχάνημα με το αλφάδι. (Βλ. Εικόνα 6.)

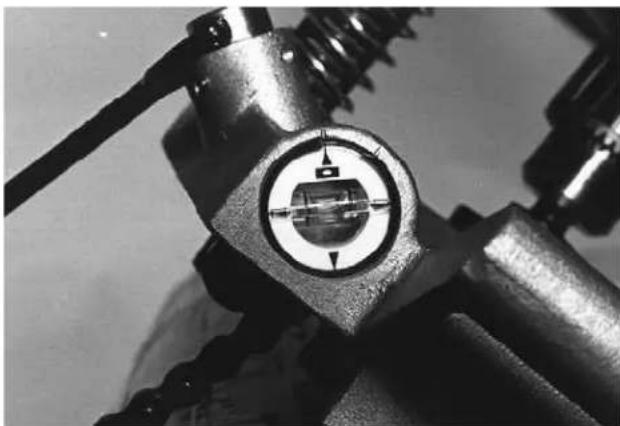

Εικόνα 6 – Αλφάδι του μηχανήματος διάτρησης σωλήνων HC-450

1. Με το ένα χέρι να συγκρατεί και να καθοδηγεί το μηχάνημα διάτρησης σωλήνων, λασκάρετε ελαφρά τον περιστρεφόμενο μοχλό για να φέρετε το μηχάνημα στην τελική του θέση. Ευθυγραμμίστε το τρυπάνι οδηγό με την επιθυμητή θέση κοπής και σφίξτε καλά τον περιστρεφόμενο μοχλό. Μην πάρετε τα χέρια σας από το μηχάνημα διάτρησης σωλήνων μέχρι να βεβαιωθείτε ότι έχει στερεωθεί καλά πάνω στο σωλήνα. Το μηχάνημα διάτρησης σωλήνων πρέπει να έχει στερεωθεί καλά και κάθετα πάνω στο σωλήνα ώστε να μειωθεί ο κίνδυνος να μπλοκάρει το ποτηροτρύπανο.

HC-300

Το ΗС-300 μπορεί να τοποθετηθεί στο σωλήνα είτε ως ενιαίο συγκρότημα (όπως το ΗС-450) είτε χωρίζοντας τη βάση από το μηχάνημα, τοποθετώντας πρώτα τη βάση στο σωλήνα και κατόπιν τοποθετώντας το συγκρότημα του μοτέρ πάνω στη βάση.

1. Τοποθετήστε το μηχάνημα διάτρησης σωλήνων HC-300 σε σταθερή, ασφαλή επιφάνεια, τραβήξτε τον πείρο ασφάλισης πίσω από τον αριστερό ορθοστάτη (Εικόνα 7) και ανασηκώστε το συγκρότημα του μοτέρ ώστε να αποσπαστεί από τη βάση.

Peíroc aspálišně RIDXID (€ €) RIDXID © 2018 © 2019 © 2020

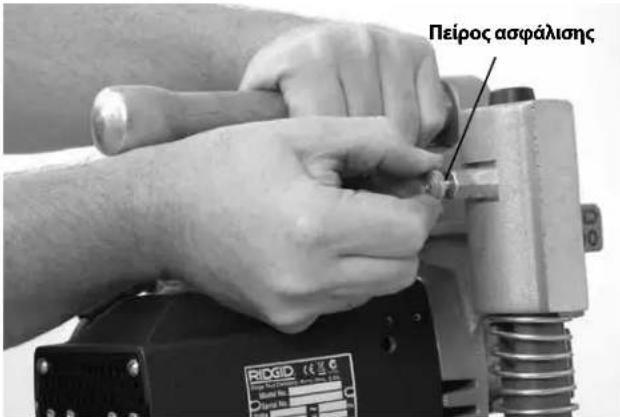

Εικόνα 7 – Απόσπαση της βάσης από το μοτέρ

1. Βεβαιθείτε ότι η αλυσίδα κρέμεται ελεύθερα και ότι ο περιστρεφόμενος μοχλός στη βάση είναι εντελώς χαλαρός.

2. Τοποθετήστε τη βάση πάνω στο σωλήνα, κοντά στο σημείο όπου θα γίνει η οπή, με τους διχαλωτούς οδηγούς κάθετα πάνω στο σωλήνα. Βεβαιωθείτε ότι η αλυσίδα δεν έχει πιαστεί ανάμεσα στο σωλήνα και τη βάση του μηχανήματος.

3. Έχετε πάντοτε τουλάχιστον ένα χέρι πάνω στη βάση, για να σταθεροποιείτε και να καθοδηγείτε το μηχάνημα. Πιάστε την άκρη της αλυσίδας και τραβήξετε τη ώστε να σφίξει γύρω από το σωλήνα. Καθώς τραβάτε την αλυσίδα, συμπιέζεται ένα ελατήριο στο σταθερό άκρο της αλυσίδας. Περάστε τον πλησιέστερο πείρο της αλυσίδας στο άγκιστρο της αλυσίδας – η τάνυση του ελατηρίου θα κρατήσει την αλυσίδα ασφαλισμένη στο άγκιστρο. Σφίξε ταλά τη μανιβέλα για να συγκρατήσετε τη βάση στο σωλήνα. (Βλ. Εικόνα 8.)

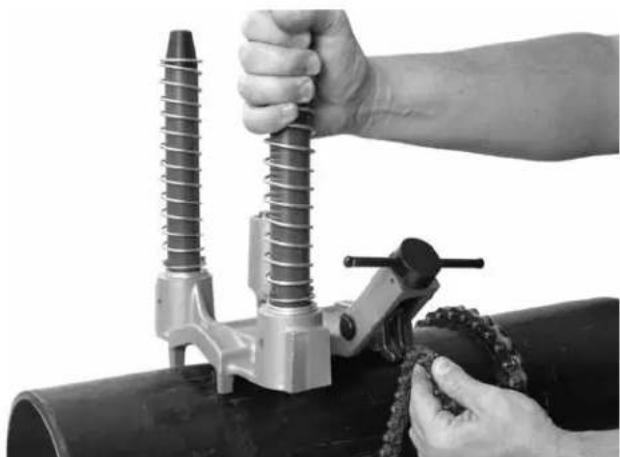

Εικόνα 8 – Ασφάλιση της αλυσίδας

1. Ανασηκώστε προσεκτικά το συγκρότημα του μοτέρ και ευθυγραμμίστε τις υποδοχές των ορθοστατών του μοτέρ με τους ορθοστάτες της βάσης. Πιέστε το συγκρότημα του μοτέρ πάνω στους ορθοστάτες μέχρις ότου ο πείρος ασφάλισης να κλειδώσει στον ορθοστάτη και να ασφαλίσει το μοτέρ πάνω στη βάση. Επαληθεύστε ότι το συγκρότημα του μοτέρ έχει ασφαλίσει καλά πάνω στη βάση. (Βλ. Εικόνα 9.)
2. Η βάση του ΗС-300 περιλαμβάνει διάφορα διαμορφωμένα επίπεδα που μπορούν να χρησιμοποιηθούν μαζί με αλφάδια για την ευθυγράμμιση των οπών. (Βλ. Εικόνα 10.)

Εικόνα 9 – Σύνδεση του μοτέρ του ΗC-300 με τη βάση

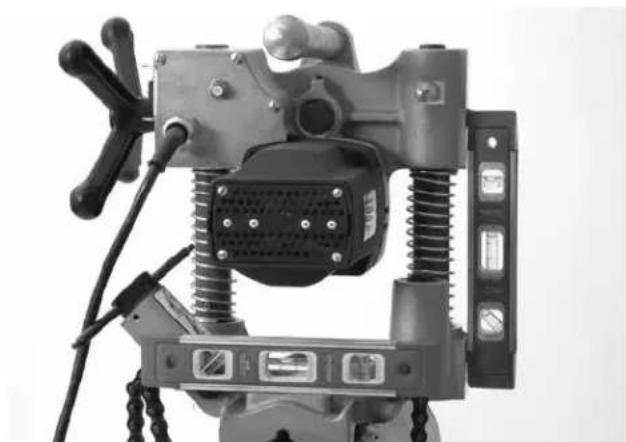

Εικόνα 10 – Ευθυγράμμιση του ΗС-300

1. Με το ένα χέρι να συγκρατεί και να καθοδηγεί το μηχάνημα διάτρησης σωλήνων, λασκάρετε ελαφρά τη μανιβέλα για να φέρετε το μηχάνημα στην τελική του θέση. Ευθυγραμμίστε το τρυπάνι οδηγό με την επιθυμητή θέση κοπής και σφίξτε καλά τη μανιβέλα. Μην πάρετε τα χέρια σας από το μηχάνημα διάτρησης σωλήνων μέχρι να βεβαιωθείτε ότι έχει στερεωθεί καλά πάνω στο σωλήνα. Το μηχάνημα διάτρησης σωλήνων πρέπει να έχει στερεωθεί καλά και κάθετα πάνω στο σωλήνα ώστε να μειωθεί ο κίνδυνος να μπλοκάρει το ποτηροτρύπανο.

Για να τοποθετήσετε το HC-300 πάνω στο σωλήνα ως ενιαίο συγκρότημα, ακολουθήστε τα βήματα εγκατάστασης που αφορούν το HC-450, χρησιμοποιώντας τις πληροφορίες που αφορούν το HC-300 σχετικά με την ασφάλιση της αλυσίδας και την ευθυγράμμιση.

Ενεργοποίηση του μηχανήματος διάτρησης

1. Βεβαιωθείτε ότι ο διακόπτης ON/OFF βρίσκεται στη θέση OFF.

2. Βεβαιωθείτε ότι το ηλεκτρικό καλώδιο εξέρχεται από την πίσω πλευρά του μηχανήματος και βρίσκεται μακριά από το τοσκ και το χώρο εργασίας. Τραβήξτε το καλώδιο μέχρι την πρίζα, φροντίζοντας να μην υπάρχουν εμπόδια στη διαδρομή του, και με στεγνά χέρια, βάλτε το στην πρίζα. Διατηρείτε όλες τις συνδέσεις στεγνές και μακριά από το έδαφος. Εάν το καλώδιο δεν είναι αρκετά μακρύ, χρησιμοποιήστε προέκταση καλωδίου η οποία:

• Είναι σε καλή κατάσταση.

- Διαθέτει τριπολικό φις παρόμοιο με το φις του μηχανήματος.

- Είναι κατάλληλη για εξωτερική χρήση και περιλαμβάνει τις ενδείξεις "W" ή "W-A" στην ονομασία του καλωδίου (π.χ. SOW), ή συμμορφώνεται με τους τύπους H05VV-F, H07VV-F, H05RN-F, H07RN-F ή IEC (60227 IEC 53, 60245 IEC 57).

- Έχει επαρκές μέγεθος καλωδίου (16 AWG / 1,5 mm ^2 για 50' / 15,2 m ή λιγότερο, 14 AWG / 2,5 mm ^2 για 50' – 100' / μήκος 15,2 m – 30,5 m). Αν το μέγεθος του καλωδίου είναι πολύ μικρό, το καλώδιο μπορεί να υπερθερμανθεί και να λιώσει η μόνωσή του ή να προκληθεί φωτιά ή άλλη ζημιά.

Αν χρησιμοποιείτε προέκταση καλωδίου, ο διακό- πτης GFCI του μηχανήματος διάτρησης σωλήνων δεν προστατεύει την προέκταση καλωδίου. Εάν η πρίζα δεν διαθέτει προστασία GFCI, συνιστάται να χρησιμοποιηθεί φις τύπου GFCI ανάμεσα στην πρίζα και την προέκταση του καλωδίου, για να μει- ωθεί ο κίνδυνος ηλεκτροπληξίας αν η προέκταση του καλωδίου υποστεί βλάβη.

Οδηγίες λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να φοράτε πάντα κατάλληλα προστατευτικά γυαλιά. Τα εργαλεία κοπής μπορεί να σπάσουν. Εάν σπάσουν, δημιουργούνται μικρά μεταλλικά τεμάχια που μπορεί να εκτιναχθούν ή να πέσουν στα μάτια σας.

Μην χρησιμοποιείτε το μηχάνημα για συνδέσεις υπό πίεση. Αν η διάτρηση πραγματοποιείται σε υπάρχον σύστημα, ο σωλήνας πρέπει πρώτα να εκκενωθεί και να εκτονωθεί η πίεση και μετά να γίνει η διάτρηση. Έτσι μειώνεται ο κίνδυνος ηλεκτροπληξίας και άλλου σοβαρού τραυματισμού.

Μην φοράτε γάντια ή φαρδιά ρούχα όταν χρησιμοποιείτε το μηχάνημα. Τα μανίκια και το μπουφάν σας πρέπει να είναι κουμπωμένα. Μην τεντώνεστε πάνω από το μηχάνημα για να φτάσετε δυσπρόσιτα σημεία. Μπορεί να πιαστούν τα ρούχα σας στο μηχάνημα.

Κρατήστε τα δάκτυλά και τα χέρια σας μακριά από το περιστρεφόμενο τσοκ και το ποτηροτρύπανο. Έτσι μειώνεται ο κίνδυνος να παγιδευτούν τα άκρα σας στο μηχάνημα και να κοπείτε.

Ακολουθήστε τις οδηγίες λειτουργίας για να μειώσετε τον κίνδυνο τραυματισμού από ηλεκτροπληξία, παγίδευση στα εξαρτήματα του μηχανήματος και άλλα, και για να αποφευχθεί ζημιά του μηχανήματος διάτρησης σωλήνων.

1. Βεβαιωθείτε ότι το μηχάνημα διάτρησης σωλήνων και ο χώρος εργασίας έχουν προετοιμαστεί σωστά και ότι δεν υπάρχουν μη εξουσιοδοτημένα άτομα και άλλοι περισπασμοί στο χώρο εργασίας.

2. Πάρτε τη σωστή στάση η οποία σας επιτρέπει:

3. Να ελέγχετε το μηχάνημα διάτρησης σωλήνων, καθώς και το διακόπτη ΟΝ/ OFF και το τιμόνι προώθησης. Στο ΗС-300 πρέπει να βρίσκεστε στην ίδια πλευρά με το διακόπτη και το τιμόνι προώθησης. Μην γυρίζετε ακόμα το διακόπτη στη θέση ΟΝ.

4. Να έχετε καλή ισορροπία. Βεβαιωθείτε ότι δεν χρειάζεται να τεντωθείτε για να φτάσετε δυσπρόσιτα σημεία.

5. Γυρίστε το διακόπτη ΟΝ/ΟFF στη θέση ΟΝ. Παρατηρήστε το ποτηροτρύπανο και το τρυπάνι οδηγό καθώς περιστρέφονται, για να βεβαιωθείτε ότι περιστρέφονται ομαλά και ελεύθερα. Αν η περιστροφή τους είναι ασταθής ή παρατηρήσετε οποιοδήποτε άλλο πρόβλημα, γυρίστε το διακόπτη στο OFF, βγάλτε το μηχάνημα από την πρίζα και διορθώστε οποιοδήποτε πρόβλημα πριν ξαναχρησιμοποιήσετε το μηχάνημα. Κρατήστε τα δάκτυλα, τα χέρια και τα ρούχα σας μακριά από το περιστρεφόμενο τσοκ, ώστε να περιοριστεί ο κίνδυνος να παγιδευτούν στο μηχάνημα.

6. Τοποθετήστε και τα δύο χέρια στο τιμόνι και πρωθήστε το τρυπάνι οδηγό ώστε να αγγίξει το σωλήνα. Ασκήστε σταθερή πίεση και αρχίστε να ανοίγετε την οπή οδηγό. Μην πιέζετε υπερβολικά το τρυπάνι οδηγό/ποτηροτρύπανο. Κάτι τέτοιο μπορεί να επιβαρύνει υπερβολικά το ποτηροτρύπανο και να υπερφορτώσει το μοτέρ, προκαλώντας πρόωρη αστοχία.

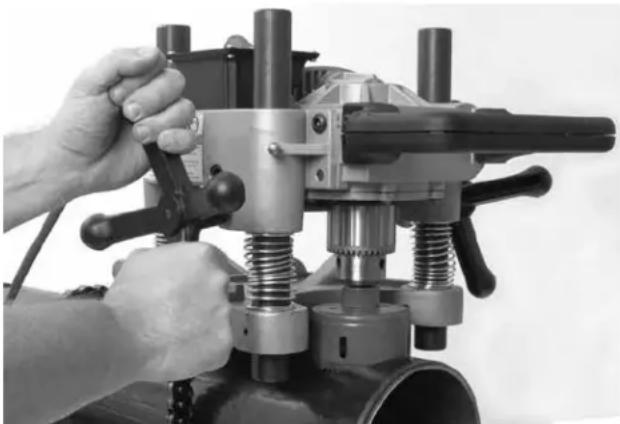

Εικόνα 11 – Χειρισμός του μηχανήματος διάτρησης σωλήνων

Μόλις το ποτηροτρύπανο αγγίξει το σωλήνα, αρχίστε να εφαρμόζετε σταθερή πίεση. Ανάλογα με το μέγεθος και το πάχος του τοιχώματος του σωλήνα, καθώς και ανάλογα με το μέγεθος της οπής που θέλετε να ανοίξετε, μπορεί να χρειαστεί να αποσύρετε ελαφρώς μερικές φορές το ποτηροτρύπανο για να αφαιρέσετε τα γρέζια.

Αν χρειάζεται, μπορείτε να σβήσετε το μηχάνημα διάτρησης σωλήνων και να τοποθετήσετε μικρή ποσότητα κατάλληλου λιπαντικού στο τεμάχιο εργασίας. Μην τοποθετείτε λιπαντικό ενώ λειτουργεί το μηχάνημα,

διότι έτσι υπάρχει μεγαλύτερος κίνδυνος να παγιδευτείτε στα εξαρτήματα του μηχανήματος. Λάβετε τα κατάλληλα μέτρα ώστε να μην στάζει και να μην εκτιναχθεί το λιπαντικό όταν χρησιμοποιήσετε το μηχάνημα.

Καθώς το ποτηροτρύπανο διαπερνά το σωλήνα και διανοίγεται η οπή, η διάτρηση μπορεί να διακοπεί μερικές φορές. Όταν συμβαίνει αυτό, μειώνετε την πίεση για να μην μπλοκάρει το ποτηροτρύπανο.

1. Μόλις διανοιχθεί η οπί, αποσύρετε το ποτηροτρύπανο από το σωλήνα και γυρίστε το διακόπτη ON/OFF στη θέση OFF.
2. Για να αφαιρέσετε το μηχάνημα διάτρησης σωλήνων, ακολουθήστε τα βήματα της διαδικασίας μονταρίσματος αντίστροφα. Βεβαιωθείτε ότι κρατάτε γερά το μηχάνημα διάτρησης σωλήνων πριν χαλαρώσετε την αλυσίδα ή τραβήξετε τον πείρο ασφάλισης του ΗС-300.
3. Αν χρειάζεται να αφαιρέσετε από το ποτηροτρύπανο το τεμάχιο που αποκόπηκε από το σωλήνα, βεβαιωθείτε πρώτα ότι ο διακόπτης ΟΝ/ΟFF βρίσκεται στη θέση OFF και ότι το μηχάνημα διάτρησης σωλήνων έχει βγει από την πρίζα. Αφαιρέστε το αποκομμένο τεμάχιο με προσοχή, μπορεί να είναι καυτό και αιχμηρό.

Οδηγίες συντήρησης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι ο διακόπτης ON/OFF βρίσκεται στη θέση OFF και ότι το μηχάνημα έχει βγει από την πρίζα, πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή ρύθμιση.

Η συντήρηση του μηχανήματος πρέπει να γίνεται σύμφωνα με τις ακόλουθες οδηγίες, για να μειώσετε τον κίνδυνο τραυματισμού από ηλεκτροπληξία, παγίδευση ή άλλα αίτια.

Καθαρισμός

Μετά από κάθε χρήση, σκουπίστε τυχόν γρέζια ή λάδια από το μηχάνημα με ένα μαλακό, καθαρό, μουσκεμένο πανί, ιδιαίτερα στα σημεία σχετικής κίνησης, όπως είναι οι ορθοστάτες. Καθαρίστε κάθε ίχνος σκόνης και ακαθαρσίας από τις θυρίδες εξαερισμού του μοτέρ.

Λίπανση

Το κιβώτιο μετάδοσης κίνησης του μηχανήματος διάτρησης σωλήνων είναι κλειστού τύπου και κανονικά δεν χρειάζεται συμπληρωματική λίπανση, εκτός αν υπάρχει σημαντική διαρροή. Σε αυτή την περίπτωση, το μηχάνημα πρέπει να επιστρέφεται στον αντιπρόσωπο για σέρβις.

Μην λιπαίνετε τα έδρανα στους ορθοστάτες. Τα έδρανα αυτά δεν έχουν σχεδιαστεί για να λιπαίνονται και το λιπαντικό συγκρατεί ακαθαρσίες και γρέζια που μπορεί να τα καταστρέψουν.

Η αλυσίδα και τα περιστρεφόμενα συγκροτήματα μπο- ρούν να λιπανθούν με ελαφρύ λιπαντικό λάδι, ανάλογα με τις ανάγκες. Σκουπίστε την περίσσεια λαδιού από τις εκτεθειμένες επιφάνειες.

Αλλαγή ψηκτρών

Επιθεωρείτε τις ψήκτρες του μοτέρ κάθε έξι μήνες και αντικαταστήστε τες αν έχουν φθαρεί ώστε να έχουν πάχος μικρότερο από 1/2" / 1,3 cm.

1. Αφαιρέστε τις τέσσερις βίδες που συγκρατούν το καπάκι του μοτέρ, αφαιρέστε το καπάκι.
2. Με μια λαβίδα, τραβήξτε τις ψήκτρες απευθείας έξω από το μοτέρ. Αποσυνδέστε το συνδετήρα. (Βλ. Εικόνα 12.)

Συνδετήρας Μονωτικό φύλλο Ψήκτρα

Εικόνα 12 – Τοποθέτηση ψήκτρας - Καπάκι μοτέρ έχει αφαιρεθεί

1. Ελέγξτε το συλλέκτη για φθορά. Αν είναι φθαρμένος υπερβολικά, δώστε το μηχάνημα για σέρβις.
2. Πιέστε την ψήκτρα μέσα στην υποδοχή και τοποθετήστε τη μέσα στο περίβλημα του μοτέρ. Βεβαιωθείτε ότι τα μονωτικά φύλλα είναι σωστά τοποθετημένα ανάμεσα στην υποδοχή της ψήκτρας και το περίβλημα του μοτέρ. Συνδέστε το συνδετήρα και ξανατοποθετήστε το καπάκι του μοτέρ.

Προσαρμογή ρυθμιστικών βιδών

Το ΗС-450 διαθέτει ειδικές βίδες για να ρυθμίζετε το τζόγο ανάμεσα στη βάση και το συγκρότημα του μοτέρ. Σφίξτε ή λασκάρετε τις ρυθμιστικές βίδες για να προσαρμόσετε το τζόγο όπως θέλετε. (Βλ. Εικόνα 13.)

RiDgID HC-450 Ρυθμιστικές βίδες

Εικόνα 13 – Προσαρμογή των ρυθμιστικών βιδών

Βοηθητικά εξαρτήματα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να μειωθεί ο κίνδυνος σοβαρού τραυματισμού, χρησιμοποιείτε μόνο τα βοηθητικά εξαρτήματα που είναι ειδικά σχεδιασμένα και συνιστώνται για χρήση με το μηχάνημα διάτρησης σωλήνων, όπως αυτά που αναφέρονται παρακάτω. Άλλα εξαρτήματα κατάλληλα για χρήση με άλλα εργαλεία μπορεί να είναι επικίνδυνα αν χρησιμοποιηθούν με το μηχάνημα διάτρησης σωλήνων της RIDGID.

Μοντέλο ΗС-300

Αρ.καταλόγου	Περιγραφή
16671	R2S Οδηγός ποτηροτρύπανου με μασίφ άξονα
84427	HC-450/HC-300 Θήκη μεταφοράς
77017	Κλειδί τσοκ

Μοντέλο ΗC-450

Αρ.καταλόγου	Περιγραφή
84427	HC-450 Θήκη μεταφοράς
59502	R4 Οδηγός 5/8 " / 16 mm μόνο για ποτηροτρύπανα
59132	Κλειδί τσοκ

Βλ. κατάλογο της RIDGID για διάφορα ποτηροτρύπανα.

Αποθήκευση μηχανήματος

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το μηχάνημα διάτρησης σωλήνων πρέπει να φυλάσσεται σε εσωτερικό χώρο ή, αν βρίσκεται σε εξωτερικό χώρο, να καλύπτεται καλά όταν βρέχει. Το μηχάνημα πρέπει να φυλάσσεται σε κλειδωμένο χώρο, μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με το χειρισμό μηχανημάτων διάτρησης σωλήνων. Αυτό το μηχάνημα μπορεί να προκαλέσει σοβαρό τραυματισμό σε χέρια ανειδίκευτων χρηστών.

Σέρβις και επισκευή

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλο σέρβις ή επισκευή μπορεί να καταστήσει το μηχάνημα μη ασφαλές για λειτουργία.

Στις “Οδηγίες συντήρησης” περιλαμβάνονται οι περισότερες ανάγκες σέρβις αυτού του μηχανήματος. Προβλήματα που δεν αναφέρονται σ' αυτή την ενότητα πρέπει να αντιμετωπίζονται μόνο από εξουσιοδοτημένους τεχνικούς σέρβις της RIDGID.

Το εργαλείο θα πρέπει να αποστέλλεται σε ανεξάρτητο εξουσιοδοτημένο κέντρο σέρβις της RIDGID ή να επιστρέφεται στο εργοστάσιο.

Για πληροφορίες σχετικά με το πλησιέστερο ανεξάρτητο εξουσιοδοτημένο κέντρο σέρβις της RIDGID στην περιοχή σας, ή για απορίες σχετικά με το σέρβις ή τις επισκευές:

• Επικοινωνήστε με τον τοπικό διανομέα RIDGID.
• Επισκεφθείτε τον δικτυακό τόπο RIDGID.com ή RIDGID.eu για να βρείτε το σημείο επικοινωνίας Ridge Tool στην περιοχή σας.
• Επικοινωνήστε με το Τμήμα Σέρβις της Ridge Tool στην ηλεκτρονική διεύθυνση [e-mail] ή για HΠΑ και Καναδά καλέστε στο 844-789-8665.

Απόρριψη

Εξαρτήματα του μηχανήματος διάτρησης σωλήνων πε- ριέχουν πολύτιμα υλικά και μπορούν να ανακυκλωθούν. Εταιρείες ανακύκλωσης υπάρχουν και κατά τόπους. Απορρίψτε τα εξαρτήματα σύμφωνα με όλους τους ισχύοντες κανονισμούς. Επικοινωνήστε με την υπηρεσία διαχείρισης απορριμμάτων της περιοχής σας για περισ- σότερες πληροφορίες.

Για χώρες της ΕΚ: Μην απορρίπτετε τον ηλεκτρικό εξοπλισμό μαζί με τα οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της

στην τοπική νομοθεσία των χωρών, ο ηλεκτρικός εξοπλισμός που δεν μπορεί πλέον να χρησιμοποιηθεί πρέπει να συλλέγεται ξεχωριστά και να απορρίπτεται με τρόπο φιλικό προς το περιβάλλον.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Ευ

Δηλώνουμε ότι τα μηχανήματα που αναφέρονται παραπάνω, όταν χρησιμοποιούνται σύμφωνα με το εγχειρίδιο χειρισμού, πληρούν τις σχετικές απαιτήσεις των παρακάτω Οδηγιών και Προτύπων.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS
