HC450 - Sav RIDGID - Gratis brugsanvisning og manual

Mærke	Ridgid
Model	HC450
Produkttype	Hulsav til stålrør
Maks. skærekapacitet	120 mm (4 3/4")
Rørdiameterområde	Ø 30 til 200 mm (1 1/4" - 8")
Borepatronkapacitet	∅ 2 til 16 mm (1/16" - 5/8")
Borepatronhastighed	110 omdr./min
Udviklet effekt	1,2 HK
Strøm (modstand)	12 A ved 120 V, 6 A ved 220-240 V, 12 A ved 100 V
Lydtryk (LpA)	94,4 dB(A), K=3
Lydeffekt (LWA)	101,43 dB(A), K=3
Mål (H x B x D)	29 x 43 x 43 cm
Vægt	19 kg (42 pund)
Strømforsyning	Elektrisk, variabel spænding afhængig af version (100-240 V)
Primære funktioner	Hulboring til fittings på stålrør (Mechanical T, Hooker, Vic-O-Let osv.)
Vedligeholdelse og rengøring	Rengøring med fugtig blød klud, begrænset smøring, udskiftning af kulbørster hver 6. måned
Sikkerhed	Integreret fejlstrømsafbryder, obligatorisk øjenbeskyttelse, forbud mod at bære handsker
Reservedele og reparationsmulighed	Bladholder, borepatronnøgle, kulbørster; reparation hos autoriseret Ridgid-værksted
Generelle oplysninger	Livstidsgaranti, genanvendelse i henhold til EU-regler

Ofte stillede spørgsmål - HC450 RIDGID

Hvad er den maksimale skærekapacitet for hulsaven HC450?

Den maksimale skærekapacitet er 120 mm (4 3/4") i diameter på stålrør.

Hvilke typer rør kan bores med HC450?

HC450 er designet til at bore hul i stålrør med en diameter på 30 til 200 mm (1 1/4" - 8").

Hvordan installeres HC450 korrekt på et rør?

Placer saven på røret, hæng kæden rundt om røret, og spænd drejearmen helt. Brug det indbyggede vaterpas til at justere flere boringer.

Hvad er de væsentlige sikkerhedsforanstaltninger ved brug af HC450?

Bær altid øjenværn, brug ikke handsker eller løstsiddende tøj, hold hænderne væk fra den roterende borepatron, og sørg for, at røret er trykløst, før du borer.

Hvordan testes fejlstrømsafbryderen på HC450?

Tilslut apparatet med tørre hænder, tryk på testknappen: nulstillingsknappen skal poppe ud. Nulstil ved at trykke på nulstillingsknappen. Hvis afbryderen ikke fungerer, skal apparatet repareres.

Hvad er borepatronens omdrejningshastighed på HC450?

Borepatronens omdrejningshastighed er 110 omdr./min.

Hvordan udskiftes motorens kulbørster på HC450?

Fjern motorhjelmen, træk de slidte kulbørster ud med en tang, sæt de nye kulbørster i børsteholderne, sæt hjelmen på igen. Udskift kulbørster, hvis deres tykkelse er mindre end 13 mm (1/2").

Hvilke tilbehør er tilgængelige til HC450?

Tilbehøret inkluderer en transportkasse (ref. 84427), en bladholder R4 ∅ 5/8" (ref. 59502) og en borepatronnøgle (ref. 59132). Se Ridgid-kataloget for hulsavsblade.

Hvordan vedligeholdes HC450 efter brug?

Rengør apparatet med en blød, fugtig klud, fjern spåner og snavs fra ventilationsgitrene. Smør kæden og justeringsskruerne med en let olie efter behov. Opbevar apparatet beskyttet mod vejrlig.

Hvor kan jeg finde reservedele til HC450?

Kontakt en autoriseret Ridgid-værksted eller se Ridgid.com eller Ridgid.eu for at finde det nærmeste servicecenter. Brug kun originale Ridgid-dele.

BRUGSANVISNING HC450 RIDGID

Læs denne brugervejledning grundigt, før du bruger maskinen. Det kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser, hvis indholdet i denne håndbog ikke læses og følges.

HC-450/HC-300-hulskæremaskiner

Registrér serienummer nedenfor, og opbevar produktserienummeret, som du finder på navneskiltet.
Serienr.

Indholdsfortegnelse

Registreringsformular til maskinserienummer 111

Sikkerhedssymboler 113

Generelle sikkerhedsregler 113

Arbejdsområde....113

Elektrisk sikkerhed....113

Personsikkerhed....114

Værktøjets brug og vedligeholdelse 114

Eftersyn....114

Eftersyn før brug....117

Klargøring af maskine og arbejdsområde....118

Montering af hulskæremaskinen på røret....119

HC-450....119

HC-300....119

Når du skal tænde for maskinen....121

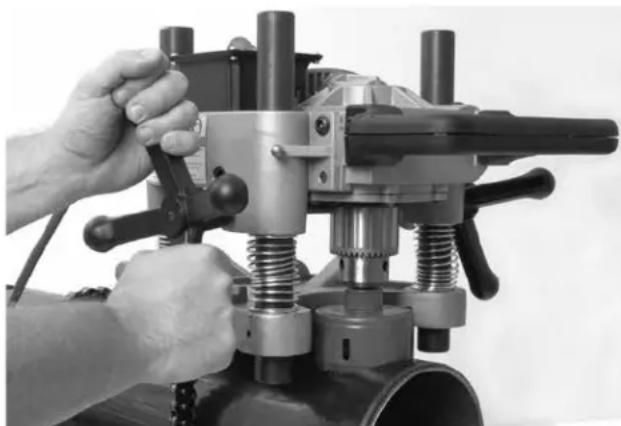

Betjeningsvejledning 121

Vedligeholdelsesvejledning....122

Rengøring 122

Smøring 122

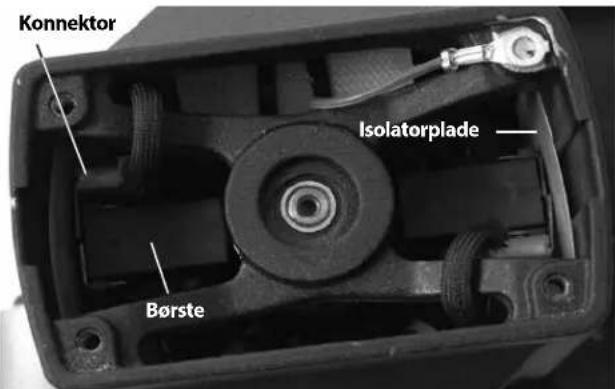

Udskiftning af børster....122

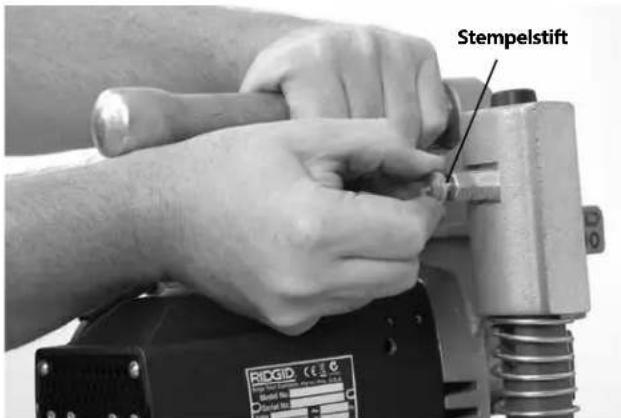

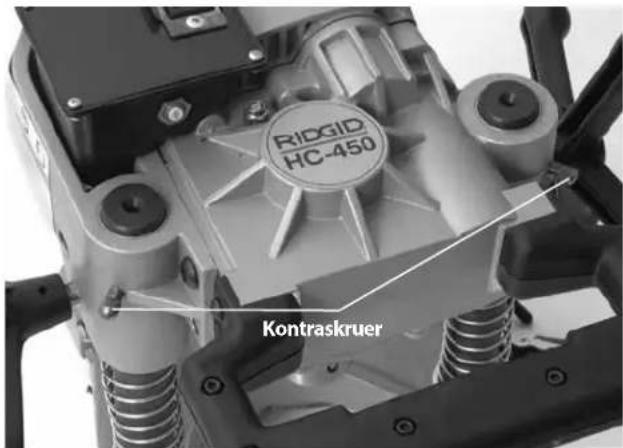

Justering af kontraskruen....122

Tilbehør 123

Maskinens opbevaring....123

Eftersyn og reparation 123

Bortskaffelse 123

EU-overensstemmelseserklæring....Indvendigt på bagside

Livstidsgaranti ...... Bagside

* Oversættelse af den originale brugsanvisning

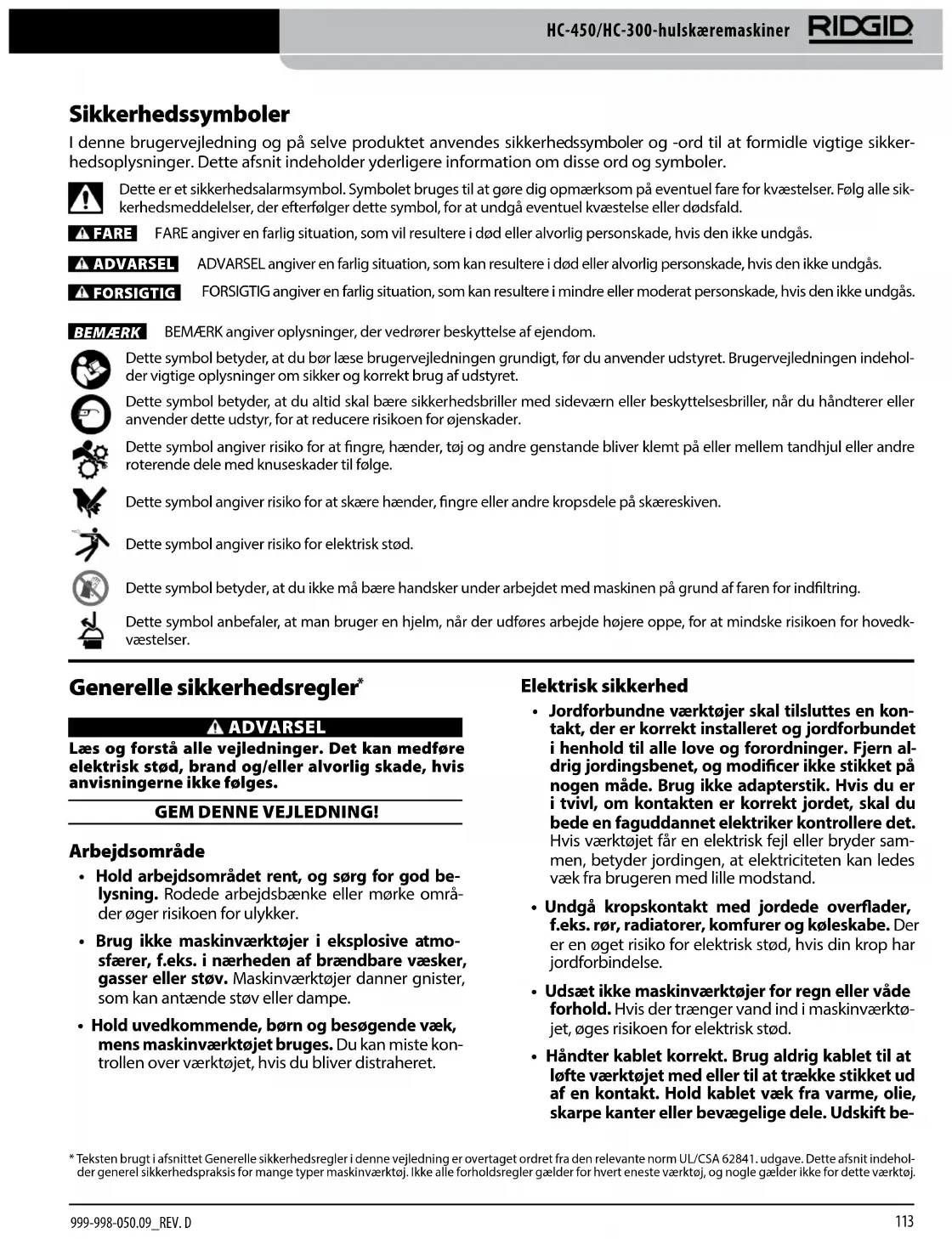

Sikkerhedssymboler

I denne brugervejledning og på selve produktet anvendes sikkerhedssymboler og -ord til at formidle vigtige sikkerhedsoplysninger. Dette afsnit indeholder yderligere information om disse ord og symboler.

Dette er et sikkerhedsalarmsymbol. Symbolet bruges til at gøre dig opmærksom på eventuel fare for kvæstelser. Følg alle sikkerhedsmeddelelser, der efterfølger dette symbol, for at undgå eventuel kvæstelse eller dødsfald.

FARE

FORSIGTIG angiver en farlig situation, som kan resultere i mindre eller moderat personskade, hvis den ikke undgås.

BEMARK

BEMÆRK angiver oplysninger, der vedrører beskyttelse af ejendom.

Dette symbol betyder, at du bør læse brugervejledningen grundigt, før du anvender udstyret. Brugervejledningen indeholder vigtige oplysninger om sikker og korrekt brug af udstyret.

Dette symbol betyder, at du altid skal bære sikkerhedsbriller med sideværn eller beskyttelsesbriller, når du håndterer eller anvender dette udstyr, for at reducere risikoen for øjenskader.

Dette symbol angiver risiko for at fingre, hænder, tøj og andre genstande bliver klemt på eller mellem tandhjul eller andre roterende dele med knuseskader til følge.

Dette symbol angiver risiko for at skære hænder, fingre eller andre kropsdele på skæreskiven.

Dette symbol angiver risiko for elektrisk stød.

Dette symbol betyder, at du ikke må bære handsker under arbejdet med maskinen på grund af faren for indfiltring.

Dette symbol anbefaler, at man bruger en hjelm, når der udføres arbejde højere oppe, for at mindske risikoen for hovedk-væstelser.

Generelle sikkerhedsregler\*

ADVARSEL

Læs og forstå alle vejledninger. Det kan medføre elektrisk stød, brand og/eller alvorlig skade, hvis anvisningerne ikke følges.

GEM DENNE VEJLEDNING!

Arbejdsområde

• Hold arbejdsområdet rent, og sørg for god belysning. Rodede arbejdsbænke eller mørke områder øger risikoen for ulykker.
• Brug ikke maskinværktøjer i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Maskinværktøjer danner gnister, som kan antænde støv eller dampe.
• Hold uvedkommende, børn og besøgende væk, mens maskinværktøjet bruges. Du kan miste kontrollen over værktøjet, hvis du bliver distraheret.

Elektrisk sikkerhed

• Jordforbundne værktøjer skal tilsluttes en kontakt, der er korrekt installeret og jordforbundet i henhold til alle love og forordninger. Fjern aldrig jordingsbenet, og modifier ikke stikket på nogen måde. Brug ikke adapterstik. Hvis du er i tvivl, om kontakten er korrekt jordet, skal du bede en faguddannet elektriker kontrollere det. Hvis værktøjet får en elektrisk fejl eller bryder sammen, betyder jordingen, at elektriciteten kan ledes væk fra brugeren med lille modstand.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
• Udsæt ikke maskinværktøjer for regn eller våde forhold. Hvis der trænger vand ind i maskinværktøjet, øges risikoen for elektrisk stød.
• Händter kablet korrekt. Brug aldrig kablet til at løfte værktøjet med eller til at trække stikket ud af en kontakt. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele. Udskift be-

skadigede kabler med det samme. Beskadigede kabler øger risikoen for elektrisk stød.

- N år du bruger et maskinværktøj udendørs, skal du anvende en forlængerledning, der er mærket "W-A" eller "W". Disse kabler er klassificeret til udendørs brug og reducerer risikoen for elektrisk stød.

Personsikkerhed

• Vær opmærksom, pas på med, hvad du foretager dig, og brug almindelig sund fornuft ved brug af et maskinværktøj. Brug ikke et værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed, mens du bruger maskinværktøjer, kan medføre alvorlige kvæstelser.
• Brug fornuftigt arbejdstøj. Bær ikke løstsidden-de tøj eller smykker. Bind langt hår op. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
• Undgå at tænde for maskinværktøjet ved et uheld. Sørg for, at kontakten er i positionen OFF, inden du sætter strøm til. Hvis du bærer et maskinværktøj med fingeren på kontakten, eller hvis du sætter strøm til et værktøj, mens kontakten er i positionen ON, øger du risikoen for uheld.
• Fjern evt. justeringsnøgler, inden der tændes for maskinværktøjet. En nøgle, der er fastgjort til en roterende del på maskinværktøjet, kan medføre personskade.
• Brug ikke værktøjet i uhensigtsmæssige arbejdstillinger. Hav altid ordentligt fodfæste og god balance. Et godt fodfæste og en god balance giver bedre kontrol over værktøjet i uventede situationer.
• Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr, som f.eks. støvmaske, skridsikkert sikkerhedsfodtøj, hjelm eller høreværn, der benyttes under de relevante forhold, vil begrænse kvæstelser.

Værktøjets brug og vedligeholdelse

• Brug spændejern eller andre praktiske metoder til at fastgøre emnet til et stabilt arbejdsunderlag. Det er ustabilt at holde emnet i hånden eller mod din krop, og du risikerer at miste kontrollen.
• Forsøg ikke at forcere værktøjet. Brug det korrekte værktøj til formålet. Det korrekte værktøj udfører opgaven bedre og mere sikkert i den hastighed, som det er blevet konstrueret til.

• Brug ikke maskinværktøjet, hvis kontakten ikke slår værktøjet TIL og FRA. Ethvert maskinværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.

• Træk stikket ud af strømkontakten, inden du foretager justeringer, udskifter tilbehør eller lægger maskinværktøjet væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af maskinværktøjet.

• Opbevar værktøj, der ikke er i brug, utilgængeligt for børn og andre uerfarne personer. Værktøjer er farlige i hænderne på uerfarne brugere.
• Vær omhyggelig med vedligeholdelse af værktøjer. Hold skæreværktøjer skarpe og rene. Det er mindre sandsynligt, at værktøjer med skarpe skær binder, når de er korrekt vedligeholdt, og de er nemmere at kontrollere.
• Kontrollér, om bevægelige dele er fejljusteret eller binder, om der er ødelagte dele og andre forhold, som kan påvirke værktøjets drift. Hvis værktøjet er beskadiget, skal det repareres inden brug. Mange ulykker skyldes dårligt vedligeholdt værktøj.
• Brug kun tilbehør, der anbefales af producenten, til din model. Tilbehør, der passer til én type værktøj, kan være farligt at bruge sammen med en anden type værktøj.

Eftersyn

• Eftersyn af værktøjet må kun udføres af kvalificerede reparatører. Eftersyn og vedligeholdelse, der udføres af ukvalificeret personale, kan resultere i personskade.
• Når der udføres eftersyn af værktøjet, må der kun bruges identiske reservedele. Følg anvisningen i afsnittet om vedligeholdelse i denne vejledning. Brug af uautoriserede reservedele eller manglende overholdelse af vedligeholdelsesvejledningen kan medføre risiko for elektrisk stød eller personskade.

Dette afsnit indeholder vigtige sikkerhedsoplysninger, der gælder specielt for dette værktøj.

Læs disse forholdsregler nøje, før du bruger hulskæremaskinen, for at mindske risikoen for elektrisk stød eller andre alvorlige kvæstelser.

GEM ALLE ADVARSLER OG ANVISNINGER TIL SENERE BRUG!

Opbevar denne vejledning ved maskinen til operatørens brug.

- Brug altid passende beskyttelsesbriller. Skæreværktøj kan gå itu eller knuses. Under skæring dannes der fliser, som du kan få i øjnene.

• Bær ikke handsker eller løstsiddende tøj, mens du betjener maskinen. Knap altid ærmer og jakker. Ræk ikke hen over maskinen. Tøj kan blive fanget af maskinen, hvilket kan føre til indfiltring.
• Hold fingre og hænder væk fra drejepatronen og saven. Dermed reduceres risikoen for indfiltring, og for at du skærer dig.
• Fastgør hulskæremaskinen til røret korrekt. Forkert fastgjorte hulskæremaskiner kan falde ned og forårsage slag eller knuseskader.
• Brug ikke maskinen på varme rør. Når der skæres i et eksisterende system, skal røret være tömt og trykket taget af, inden der skæres. Dermed reduceres risikoen for elektriske stød og andre alvorlige skader.
• Før maskinen tages i brug, skal den fejlstrømsafbryder, som følger med strømforsyningsledningen, testes for at sikre, at den fungerer korrekt. Fejlstrømsafbryderen mindsker risikoen for elektrisk stød.
• Når der arbejdes højere oppe, skal alt personale benytte hjelm og holde sig på afstand fra området under værktøjet. Dermed reduceres risikoen for alvorlig skade i tilfælde af, at der falder genstande ned.
• Følg altid anvisningerne i denne vejledning, når du bruger hulskæremaskinen til at skære huller i rør. Du må ikke bruge maskinen til andre formål eller ændre den. Andre anvendelser eller ændringer af maskinen til andre formål kan øge risikoen for personskade.
• Læs og forstå anvisninger og advarsler til alt udstyr, der skal bruges, inden du betjener hulskæremaskinen. Hvis du ikke følger samtlige instruktioner og advarsler, kan det medføre skader på ejendom og/eller alvorlig personskade.

ADVARSEL Visse typer støv fra pudsning, savning, slibning, boring og andet byggearbejde med trykluft- eller elværktøj indeholder kemikalier, som er kendt for at være kræftfremkaldende, forårsage fødselsdefekter eller andre forplantningsskader. Disse kemikalier om- fatter f.eks.:

• Bly fra blyholdig maling

• Krystallinsk siliciumdioxid fra mursten, cement og andre murværksmaterialer
• Arsenik og krom fra kemisk behandlet tømmer.

Den risiko, du udsættes for fra disse kemikalier, varierer, afhængigt af hvor ofte du udfører den pågældende type arbejde. Du kan reducere risikoen for at blive udsat for disse kemikalier ved at gøre følgende: arbejd i områder med god udluftning, og arbejd med godkendt sikkerhedsudstyr, herunder støvmasker, der er specielt fremstillet til at bortfiltrere mikroskopiske partikler.

Hvis du har spørgsmål angående dette RIDGID®-produkt:

• Kontakt din lokale RIDGID-forhandler.
  – Gå ind på RIDGID.com eller RIDGID.eu for at finde dit lokale Ridge Tool-kontaktpunkt.
  – Kontakt Ridge Tool's tekniske serviceafdeling på [e-mail], eller ring på følgende nummer i USA og Canada: 844-789-8665.

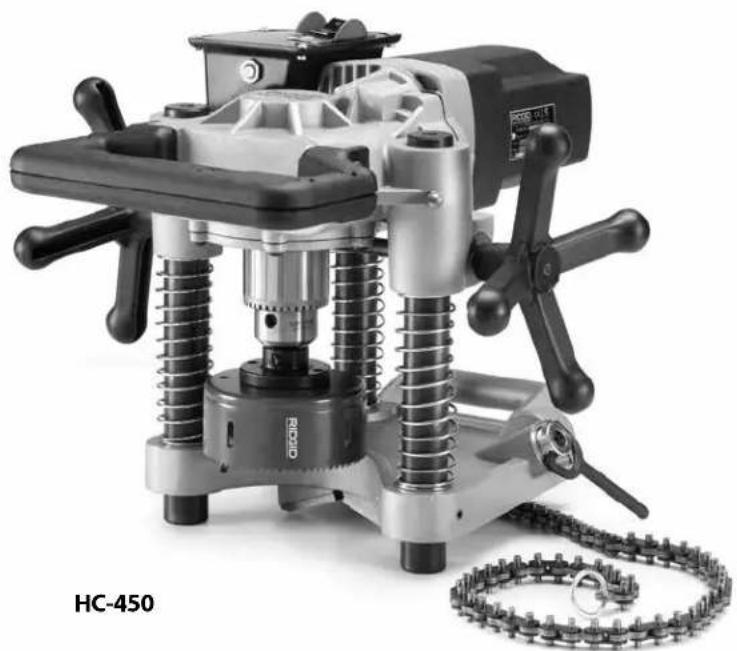

Beskrivelse, specifikationer og standardudstyr til model HC-450

Beskrivelse

RIDGID®-hulskæremaskine model HC-450 er konstrueret til at skære huller med en diameter på op til 4 ^3/_4 '' / 120 mm i stålrør. De forskellige hulstørrelser giver mulighed for anvendelse af mekaniske T-koblinger (Mechanical T's®), Hookers®, Vic-O-Lets™ og andre fittings til forgrening af rørledninger, der ikke er under tryk.

Model HC-450 har en borepatron med en kapacitet på 58 / 16 mm og kan således bruge hulsave og dorne i alle størrelser. En integreret motor og gearreduktion optimerer ydeevnen af hulsave med stor diameter. De to indføringshåndtag giver operatøren mulighed for at bruge hulskæremaskinen fra enten venstre eller højre side. Et roterende vaterpas i bunden giver mulighed for at bore flere huller i en lige linje. Model HC-450 måler kun 13" / 32 cm i højden, og dens kompakte udformning gør den velegnet til brug under trange forhold eller over rør, der er installeret tæt på loftet.

BEMÆRK! Mechanical T's, Hookers og Vic-O-Lets er registrerede varemærker, der tilhører Victaulic Tool Company.

Specifikationer

Skærekapacitet.... Op til 4 ^3 / _4 '' / 120 mm

Monteringskapacitet til rør.... 1 ^1/4 " - 8" / 30 mm - 200 mm

Borepatronens kapacitet.... ^1/16'' - ^5/8'' / 2 mm - 16 mm

Borepatronens hastighed.... 110 omdr./min.

Motorens hestekræfter.... 1.2 hk / 900W

Aktuelt trækforhold.... 12 amp ved 120V

6 amp ved 220-240V

12 amp ved 100V

Lydtryk (L _PA )* 97,4 dB(A), K=3

Lydeffekt (LWA)* 101,43 dB(A), K=3

* Mälingerne af lyd er foretaget i overensstemmelse med en standardiseret test i henhold til standarden EN 62481-1.
- Lydemissionerne kan variere alt efter anvendelsesstedet og den specifikke anvendelse af disse værktøjer.
- De daglig eksponeringsniveauer for lyd evalueres for hver anvendelse, og de relevante sikkerhedstiltag skal implementeres efter behov. Ved evalueringen af eksponeringsniveauerne bør det tidsrum, hvor et værktøj er slukket og ikke anvendes, tages i betragtning. Dette kan reducere eksponeringsniveauet for hele arbejdsperioden betydeligt.

Dimensioner

Højde.... 12.62"/32 cm

Længde.... 17"/43 cm

Bredde.... 17" / 43 cm

Vægt.... 42 lbs / 19 kg

Standardudstyr

• Hulskæremaskine
- Patronnøgle
- ^5/8 " / 16 mm dorn til hulsav med støtteplade og ^1/4 " / 6,3 mm centerbor

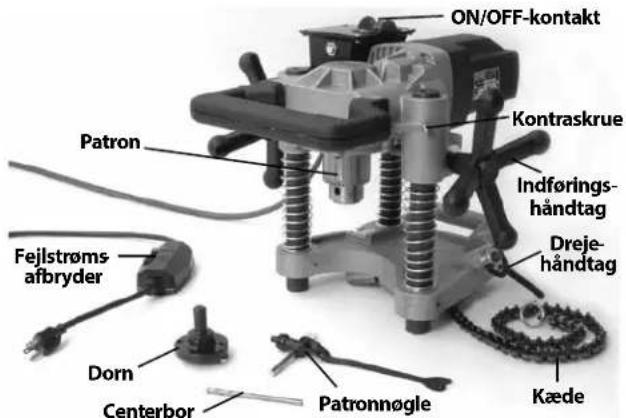

ON/OFF-kontakt Kontraskrue Indførings- håndtag Dreje- håndtag Patron Fejlstrøms afbryder Dorn Centerbor Patronnøgle Kæde

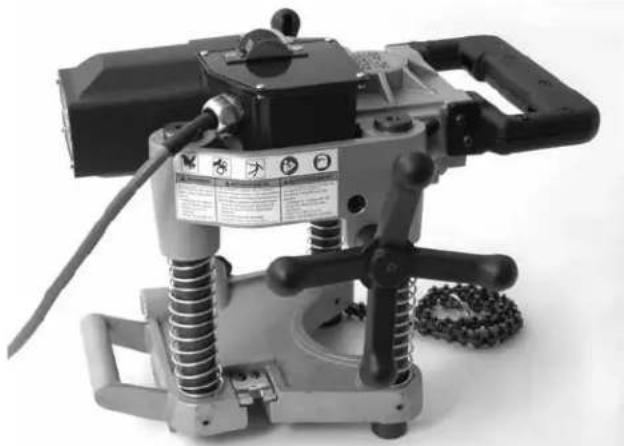

Figur 1 – HC-450 med standardudstyr

Beskrivelse, specifikationer og standardudstyr til model HC-300

Beskrivelse

RIDGID®-hulskæremaskine model HC-300 er konstrueret til at skære huller med en diameter på op til 3" / 76 mm i stålrør. De forskellige hulstørrelser giver mulighed for anvendelse af mekaniske T-koblinger (Mechanical T®'s), Hookers®, Vic-O-Lets™, Weld-O-Let™ og andre fittings til forgrening af rørledninger, der ikke er under tryk.

Model HC-300 har en patron med en kapacitet på 12 "/13 mm og kan således lave huller i alle størrelser op til 3" / 76 mm i diameter samt bruge standarddorne til hulsave på op til 716 " / 11 mm hex (patronstørrelse 12 " / 13 mm). En integreret motor og gearreduktion optimerer ydeevnen og savens levetid i kapacitetsområdet. Et enkelt indføringshåndtag og ON/OFF-kontakten gør maskinen nem at betjene. Takket være det kompakte todelte design kan model HC-300 anvendes under trange forhold og steder, der er svære at nå.

BEMÆRK! Mechanical T's, Hookers og Vic-O-Lets er registrerede varemærker, der tilhører Victaulic Tool Company.

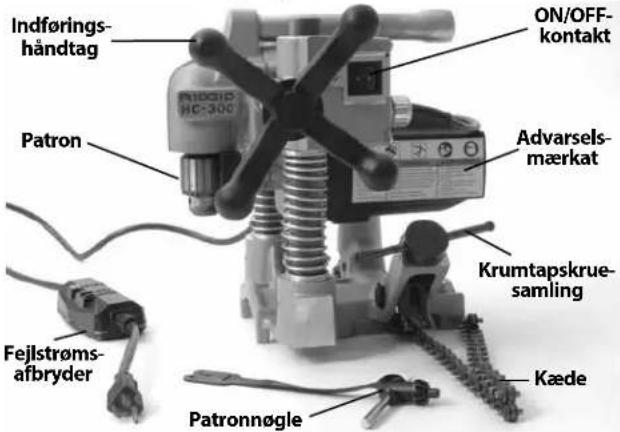

Indførings- håndtag ON/OFF- kontakt Advarsels- mærkat Patron Krumtapskrue- samling Fejlstrøms- afbryder Patronnøgle Kæde

Figur 2 – Model HC-300 med standardudstyr

Specifikationer

Skærekapacitet.... Op til 3" / 76 mm

Monteringskapacitet til rør.... 1 ^1/4 " - 8" / 30 mm - 200 mm

Borepatronens kapacitet.... ^1/16 " - ^1/2 " / 2 mm - 13 mm

Borepatronens hastighed.... 360 omdr./min.

Motorens hestekræfter.... 1.2 hk / 900W

Aktuelt trækforhold.... 11 amp ved 120V

5,5 amp ved 220-240V

12 amp ved 100V

Lydtryk (L _PA )*......97,4 dB(A), K=3

Lydeffekt (LWA)* 101,43 dB(A), K=3

* Målingerne af lyd er foretaget i overensstemmelse med en standardiseret test i henhold til standarden EN 62481-1.
- Lydemissionerne kan variere alt efter anvendelsesstedet og den specifikke anvendelse af disse værktøjer.
- De daglig eksponeringsniveauer for lyd evalueres for hver anvendelse, og de relevante sikkerhedstiltag skal implementeres efter behov. Ved evalueringen af eksponeringsniveauerne bør det tidsrum, hvor et værktøj er slukket og ikke anvendes, tages i betragtning. Dette kan reducere eksponeringsniveauet for hele arbejdsperioden betydeligt.

Dimensioner

Højde.... 12.8" / 32,5 cm

Længde....11.9" / 30,2 cm

Bredde.... 13.2" / 33,4 cm

Samlet vægt....31 lbs / 14 kg

Base.... 10 lbs / 4,5 kg

Motorsamling.... 21 lbs / 9,5 kg

Standardudstyr

• Hulskæremaskine (enhed bestående af base og motor)
- Patronnøgle

Både i model HC-450 og HC-300 findes serienummeret på undersiden af motoren. De sidste 4 cifre angiver produktionsmåneden og produktionsåret (MMÅÅ).

Ikoner

Tændt

Slukket

BEMÆRK Systemkonstruktøren og/eller -installatøren er ansvarlig for at udvælge passende materialer og installation samt formnings- og sammenføjningsmetoder. Valg af forkerte materialer og metoder kan føre til systemsvigt.

Rustfrit stål og andre korrosionsbestandige materialer kan blive kontamineret under installation, sammenføjning og formning. Denne kontaminering kan føre til korrosion og for tidlig svigt. Inden du påbegynder installation, skal du udføre en omhyggelig vurdering af materialers og metoders egnethed til de specifikke arbejdsforhold, inklusive kemiske forhold og temperaturforhold.

Eftersyn før brug

ADVARSEL

Før du bruger hulskæremaskinen, skal du altid efterse den og afhjælpe eventuelle problemer for at reducere risikoen for alvorlig personskade forår-saget af elektrisk stød og lignende samt forhindre, at værktøjet beskadiges.

1. Sørg for, at hulskæremaskinens stik er trukket ud, og at ON/OFF-kontakten er i positionen OFF.

2. Rengør værktøjet for olie, fedt eller snavs – også på håndtag og kontroltaster. Dette hjælper ved eftersyn af værktøjet og forhindrer, at det glider ud af hånden på dig.

3. Kontrollér følgende i hulskæremaskinen:

4. Efterse strømforsyningsledningen, fejlstrømsafbryderen og stikket for beskadigelse eller ændringer.

5. Korrekt samling, og at alle dele forefindes.

- Dele, der er i stykker, slidt, mangler, forkert rettet ind eller binder. Sørg for, at motorsamlingen bevæger sig jævnt og uhindret op og ned ad basens søjler. Bekræft, at kæden og drejehåndtaget bevæger sig uhindret. På model HC-300 skal du sikre dig, at stempelstiften fungerer korrekt og fastholder motoren på basen (figur 7).

Figur 4B – HC-300-advarselsmærkater

• Er alle advarselsmærkater påsat og læsbare (se figur 4A og 4B).
• Eventuelle andre forhold, der kan forhindre sikker og normal funktion.

Hvis der konstateres problemer, må hulskæremaskinen ikke benyttes, før problemerne er afhjulpet.

1. Kontrollér dornen, hulsaven og borene, der skal bruges med hulskæremaskinen, for tegn på slid, deformering, brud eller andre skader. Du må ikke bruge sløve eller beskadigede skæreværktøjer. Sløve eller beskadigede skæreværktøjer betyder, at der skal bruges mere kraft til at skære, at kvaliteten af arbejdet forringes, og at risikoen for skader øges.
2. Sørg for at have tørre hænder, og sæt ledningen i. Kontrollér, om fejlstrømsafbryderen i den elektriske ledning fungerer korrekt. Når testknappen trykkes ind, skal nulstillingsknappen springe ud. Aktivér igen ved at trykke på nulstillingsknappen. Hvis fejlstrømsafbryderen ikke fungerer korrekt, skal du trække ledningen ud og undlade at anvende skæremaskinen, indtil fejlstrømsafbryderen er blevet repareret.
3. Stil hulskæremaskinen på en stabil overflade, og kontrollér, at maskinen fungerer korrekt. Hold afstand til patronen. Sæt ON/OFF-kontakten i positionen ON. Motoren skal starte og patronen dreje mod uret, når den betragtes fra patronenden. Kontrollér, om maskinen er fejljusteret, binder, har mislyde eller for andre unormale forhold. Sæt ON/OFF-kontakten i positionen OFF. Hvis der afsløres problemer, skal maskinen repareres, før den bruges.
4. Når eftersynet er fuldført, skal du trække stikket ud med tørre hænder.

Klargøring af maskine og arbejdsområde

ADVARSEL

Opsæt hulskæremaskinen og arbejdsområdet i henhold til disse procedurer for at reducere risiko- en for personskade fra elektrisk stød, indfiltring, knuseskader og lignende samt forhindre værktøjsbeskadigelse.

Fastgør hulskæremaskinen til røret korrekt. Forkert fastgjorte hulskæremaskiner kan glide og falde ned og forårsage slag eller knuseskader.

Brug ikke maskinen på varme rør. Når der skæres i et eksisterende system, skal røret være tömt og trykket taget af, inden der skæres. Dermed reduceres risikoen for elektriske stød og andre alvorlige skader.

Når der arbejdes højere oppe, skal alt personale benytte hjelm og holde sig på afstand fra området nedenfor. Dermed reduceres risikoen for alvorlig skade i tilfælde af, at der falder udstyr eller andre genstande ned.

1. Kontrollér arbejdsområdet for:

2. Tilstrækkelig belysning.

3. Brændbare væsker, dampe eller antændeligt støv. Hvis sådanne antændelseskilder findes, skal du undlade at arbejde i området, indtil de er identificeret og fjernet. Skæremaskinen er ikke eksplosionssikker og kan fremkalde gnister.

- Alt udstyr og operatøren skal være på et ryddet, plant, stabilt og tørt sted.

- Stikkontakt, der er tilstrækkeligt jordet og har den korrekte spænding. En trebenet kontakt eller HFI-kontakt er muligvis ikke tilstrækkeligt jordet. Hvis du er i tvivl, skal du få kontakten kontrolleret af en autoriseret elektriker.

- Fri passage til stikkontakten uden potentielle skadekilder for strømforsyningsledningen.

1. Vurder det arbejde, der skal foretages. Fastslå rørtype og -størrelse og frirum omkring røret. Bestem størrelsen og placeringen af hullet, der skal skæres. Afmærk skærestedet tydeligt. Hvis du installerer en fitting, skal du følge producentens anvisninger. Vælg det korrekte udstyr til opgaven. I afsnittene Beskrivelse og Specifikationer finder du oplysninger om værktøjet.

Sørg for, at røret, der skal skæres, er godt understøttet og stabilt. Røret skal kunne bære hulskæremaskinens vægt og den kraft, der anvendes under skæring, uden at flytte sig.

Hvis du skal arbejde på et eksisterende system, skal du sikre dig, at det er blevet tömt, og at trykket er taget af. Hulskæremaskiner er ikke konstrueret til varme rør. At skære i systemer under tryk eller systemer, der indeholder væske, kan føre til spild, elektriske stød og andre alvorlige skader. Sørg for at vide, hvad der er i rørene, og om der er særlige risici forbundet dermed.

1. Kontrollér, at det udstyr, der skal benyttes, er blevet efterset forsvarligt.

2. Vælg den rigtige hulsav til det arbejde, der skal udføres. Sørg for, at hulsaven er korrekt monteret i henhold til anvisningerne, og at den er i god stand. Det anbefales at bruge et centerbor. Centerboret må ikke overskride enden af hulsaven med mere end 38 " / 10 mm og skal være forsvarligt tilspændt.

3. Stil hulskæremaskinen på en stabil overflade, og monter hulsaven ind i patronen. Sørg altid for, at ON/OFF-kontakten er i positionen OFF, og at hulskæremaskinens stik er trukket ud, inden du monterer eller skifter hulsav eller bor.

- Åbn patronen nok til, at der er plads til hulsavens skaft. Du kan om nødvendigt bruge patronnøglen til at åbne patronen. Sørg for, at skaftet og patronens tandkrans er rene.

- Sæt skaftet helt ind i patronen. Kontrollér, at hul- saven er centreret i patronen, og spænd patronen fast med hånden.

- Brug patronnøglen i alle tre huller i patronen for at spænde patronen på skaftet. Sørg for at tage patronnøglen ud af patronen, inden du tænder for maskinen.

Montering af hulskæremaskinen på røret

Hulskæremaskiner vejer op til ca. 42 lbs / 19 kg. Anvenden god løfteteknik, når du placerer maskinen på røret, brug den ikke i uhensigtsmæssige arbejdsstillinger, og sørg altid for at have en god balance og et godt fodfæste. Afhængigt af forholdene kan det være nødvendigt at være to personer om at placere hulskæremaskinen på røret.

Hulskæremaskiner kan bruges i alle vinkler og retninger. Hvis du skal skære et hul i siden eller i bunden af røret, kan det være nemmere at sætte hulskæremaskinen oven på røret for at fastgøre kæden rundt om røret og derefter flytte hulskæremaskinen i arbejdsposition.

HC-450

1. Sørg for, at kæden hænger frit, og at drejehåndtaget er helt løsnet.
2. Løft forsigtigt HC-450-hulskæremaskinen, og placér den, så de V-formede styreskinner sidder vinkelret på røret tæt på skærestedet. Kontrollér, at kæden ikke befinder sig mellem røret og maskinens base.
3. Hav altid mindst én hånd på hulskæremaskinen for at stabilisere og styre den. Tag fat i kæden, og vikl den tæt om røret. Sæt den nærmeste kædestift på slidpladen, og stram drejehåndtaget for at fastgøre hulskæremaskinen til røret. (Se figur 5.)

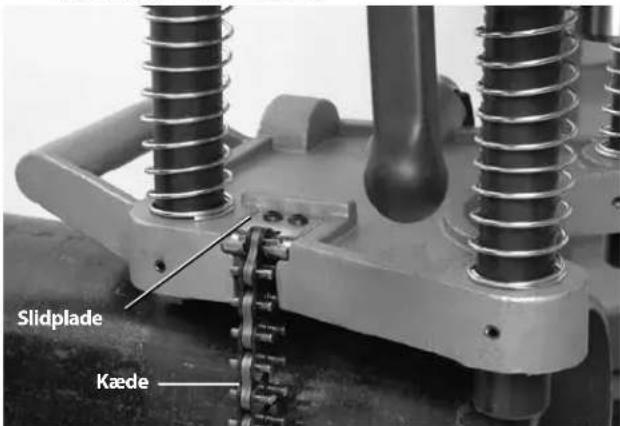

Slidplade Kæde

Figur 5 – Sådan låses kæden på model HC-450

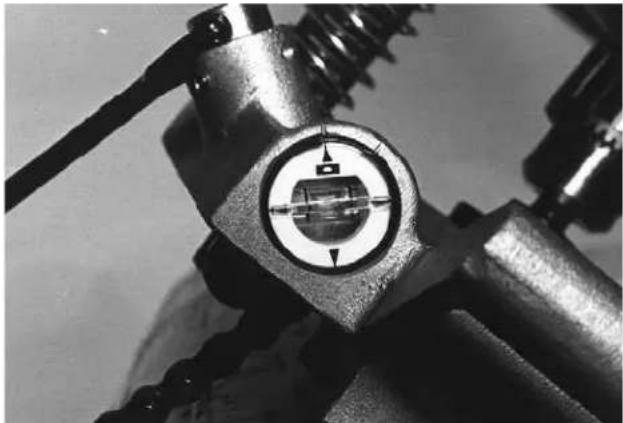

1. I HC-450-hulskæremaskinens base er der et vaterpas, som kan bruges til at opstille rækker af huller. Når hulskæremaskinen er placeret i den ønskede vinkel, kan

vaterpasset drejes, så det sidder plant, og efterfølgende huller kan skæres i den samme vinkel ved at rette hulskæremaskinen ind ved hjælp af vaterpasset. (Se figur 6.)

1. Brug den ene hånd til at stabilisere og styre hulskæremaskinen, og løsn drejehåndtaget lidt, så maskinen kan sættes i sin endelige arbejdsposition. Ret centerboret ind efter det ønskede skærested, og tilspænd drejehåndtaget godt. Giv ikke slip på hulskæremaskinen, før du har sikret dig, at den sidder sikkert på røret. Hulskæremaskinen skal være fastgjort til røret sikkert og vinkelret med henblik på at reducere risikoen for, at hulsaven sætter sig fast.

HC-300

HC-300 kan fastgøres til røret enten i ét stykke (ligesom HC-450) eller ved at adskille basen fra værktøjet, fastgøre basen til røret og derefter montere motorsamlingen på basen.

1. Stil HC-300-hulskæremaskinen på en stabil og sikker overflade. Træk stempelstiften bag på den venstre søjle (figur 7), og løft motorsamlingen fri af basesamlingen.

Stempelstift RIGID (C E)

1. Sørg for, at kæden hænger frit, og at drejehåndtaget er helt løsnet på basesamlingen.
2. Placer basesamlingen, så de V-formede styreskinner sidder vinkelret på røret tæt på skærestedet. Kontrollér, at kæden ikke befinder sig mellem røret og maskinens base.
3. Hav altid mindst én hånd på basesamlingen for at stabilisere og styre den. Tag fat i kæden, og vikl den tæt om røret. Når du trækker i kæden, presses en fjeder sammen i den ende af kæden, der er fastgjort. Sæt den nærmeste kædestift på kædens krog – fjederspændingen vil låse kæden ved hjælp af krogen. Fastgør basesamlingen til røret ved at stramme krumtapskruesamlingen. (Se figur 8.)

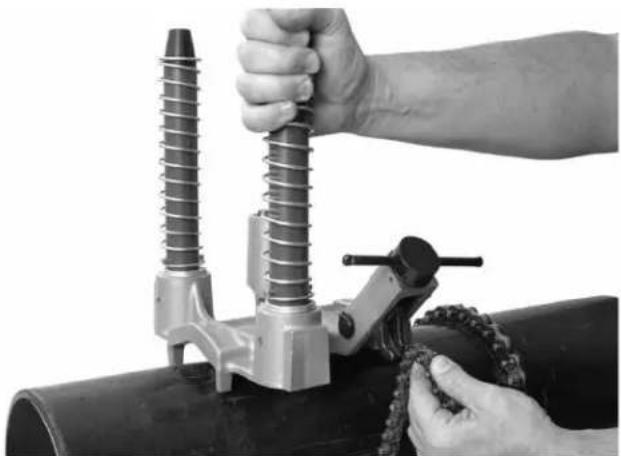

Figur 8 – Sådan låses kæden

1. Løft forsigtigt motorsamlingen, og ret søjleåbningerne i motorsamlingen ind efter søjleåbningerne i basesamlingen. Tryk motorsamlingen på, indtil stempelstiften låser søjlen således, at motorsamlingen fastgøres til basen. Kontrollér, at motorsamlingen er fastgjort til basen. (Se figur 9.)

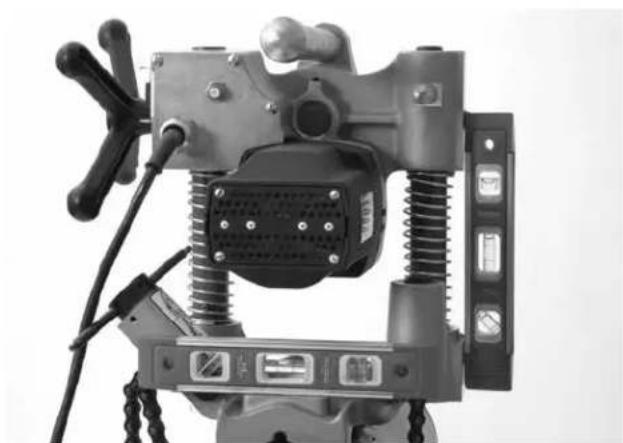

2. HC-300-hulskæremaskinens base omfatter flere bearbejdede flader, som kan bruges sammen med vaterpasset til at rette huller ind. (Se figur 10.)

Figur 9 – Sådan sættes motoren på basen på model HC-300

1. Brug den ene hånd til at stabilisere og styre hulskæremaskinen, og løsn krumtapskruesamlingen lidt, så maskinen kan sættes i sin endelige arbejdsposition. Ret centerboret ind efter det ønskede skærested, og tilspænd krumtapskruesamlingen godt. Giv ikke slip på hulskæremaskinen, før du har sikret dig, at den sidder sikkert på røret. Hulskæremaskinen skal være fastgjort til røret sikkert og vinkelret med henblik på at reducere risikoen for, at hulsaven sætter sig fast.

Hvis du vil fastgøre HC-300-hulskæremaskinen til røret i ét stykke, skal du følge trinnene i afsnittet om HC-450, hvor du dog følger anvisninger om fastgørelse af kæden og opstilling i afsnittet om HC-300.

Når du skal tænde for maskinen

1. Kontrollér, at ON/OFF-kontakten er i positionen OFF.
2. Sørg for, at strømkablet er ført fra maskinens bagside væk fra patronen og arbejdsområdet. Før kablet ad en fri passage til stikkontakten, og sæt det i, idet du sikrer dig, at du har tørre hænder. Alle forbindelser skal være tørre og løftet fri af jorden. Hvis strømforsyningsledningen er for kort, skal der bruges en forlængerledning, der:

- Er i god stand.

• Har et trebenet stik svarende til maskinens stik.
• Er beregnet til udendørs brug og har et "W" eller "W-A" i ledningsbetegnelsen (dvs. SOW) eller overholder typen H05VV-F, H07VV-F, H05RN-F, H07RN-F eller IEC-typen (60227 IEC 53, 60245 IEC 57).
• Har en tilstrækkelig ledningsstørrelse (16 AWG / 1,5 mm² til 50' / 15,2 m eller mindre, 14 AWG / 2,5 mm² til 50' - 100' / 15,2 - 30,5 meters længde). For små ledninger kan overophede og smelte isoleringen eller forårsage brand eller andre skader.

Ved brug af en forlængerledning beskytter hulskæremaskinens fejlstrømsafbryder ikke forlængerledningen. Hvis stikkontakten ikke er beskyttet med en fejlstrømsafbryder, anbefales det at benytte et stik med en fejlstrømsafbryder mellem stikkontakten og forlængerledningen for at mindske risikoen for stød, hvis der er en fejl i forlængerledningen.

Betjeningsvejledning

ADVARSEL

Brug altid passende beskyttelsesbriller. Skæreværktøj kan gå itu eller knuses. Under skæring dannes der fliser, som du kan få i øjnene.

Brug ikke maskinen på varme rør. Når der skæres i et eksisterende system, skal røret være tömt og trykket taget af, inden der skæres. Dermed reduceres risikoen for elektriske stød og andre alvorlige skader.

Bær ikke handsker eller løstsiddende tøj, mens du betjener maskinen. Knap altid ærmer og jakker. Ræk ikke hen over maskinen. Tøj kan blive fanget af maskinen, hvilket kan føre til indfiltring.

Hold fingre og hænder væk fra drejepatronen og saven. Dermed reduceres risikoen for indfiltring, og for at du skærer dig.

Følg betjeningsvejledningen for at reducere risikoen for personskade forårsaget af elektrisk stød, indfiltring, knusning m.m. og for at forhindre beskadigelse af hulskæremaskinen.

1. Kontrollér, at hulskæremaskinen og arbejdsområdet er korrekt forberedt, og at der ikke findes uvedkommende personer eller andet, der virker distraherende, i arbejdsområdet.

2. Indtag en korrekt arbejdsstilling, der giver mulighed for at:

3. styre hulskæremaskinen, herunder benytte ON/OFF-kontakten og indføringshåndtaget. Når du bruger HC-300-hulskæremaskinen, skal du stå på samme side som kontakten og indføringshåndtaget. Du skal ikke tænde for maskinen endnu.

4. holde en god balance. Sørg for, at du ikke behøver arbejde i uhensigtsmæssige arbejdsstillinger.
5. Sæt ON/OFF-kontakten i positionen ON. Kontrollér, at hulsaven og centerboret drejer lige og korrekt. Hvis de kører ujævnt, eller hvis der er andre problemer, skal du sætte kontakten i positionen OFF, trække stikket ud og løse alle problemer, inden maskinen tages i brug. Hold fingre, hænder og tøj væk fra den roterende patron for at undgå indfiltring.
6. Sæt begge hænder på håndhjulet, og før centerboret frem, til det kommer i kontakt med røret. Anvend et fast tryk, og begynd at bore styrehullet. Forcer ikke centerboret/hulsaven. Det kan overbelaste hulsaven og maskinens motor og forårsage svigt.

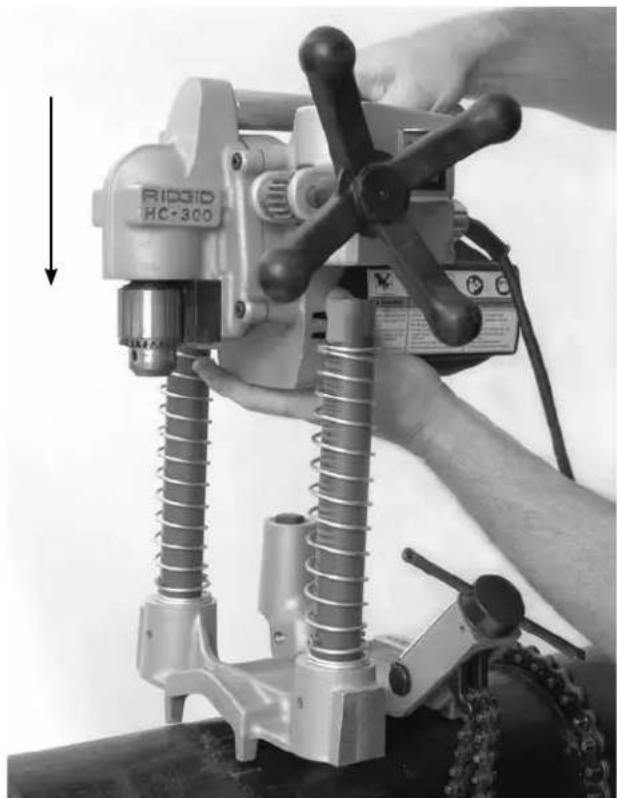

Figur 11 – Betjening af hulskæremaskinen

Når hulsaven kommer i kontakt med røret, skal du fortsætte med at anvende et fast tryk. Afhængigt af rørets størrelse og tykkelse samt størrelsen af hullet, der skal skæres, kan det være nødvendigt at trække saven lidt ud for at fjerne fliser.

Hulskæremaskinen kan om nødvendigt slukkes, og arbejdsemnet smøres med lidt skærevæske. Du må ikke påføre smørevæsken, mens maskinen er i gang. Det øger risikoen for indfiltring. Tag de nødvendige forholdsregler for at forhindre, at smørevæsken drypper eller sprøjter under brug.

Efterhånden som hulsaven bevæger sig gennem røret, og skærearbejdet fuldføres, vil der forekomme lejlighedsvise afbrydelser. Når det sker, skal du øve mindre tryk for at forhindre, at hulsaven sætter sig fast.

1. Når hullet er færdigt, skal du trække hulsaven ud af røret og sætte ON/OFF-kontakten i positionen OFF.

2. Tag hulskæremaskinen af røret ved at udføre monteringsproceduren i omvendt rækkefølge. Sørg for at have godt fat i hulskæremaskinen, før du løsner kæden eller trækker stempelstiften på HC-300-maskinen.

3. Hvis der skal fjernes afskårne stykker fra hulsaven, skal du sikre dig, at ON/OFF-kontakten er i positionen OFF, og at stikket er trukket ud, inden du fjerner stykkerne. Fjern de afskårne stykker forsigtigt. De kan være varme og skarpe.

Vedligeholdelsesvejledning

ADVARSEL

Efter hver brug skal fliser eller olie tørres af maskinen med en blød, ren, fugtig klud. Vær især omhyggelig med bevægelige dele, såsom søjlerne. Tør støv og snavs af motorens ventilatorer.

Smøring

Hulskæremaskiners gearkasser er konstrueret som lukkede systemer, og det burde ikke være nødvendigt at påføre mere smøremiddel, medmindre der er sket en betydelig lækage. I sådanne tilfælde skal maskinen returneres til et servicecenter.

Undlad at smøre de lejer, der kører på søjlerne. Lejerne er ikke beregnet til brug med smøremidler, som opfanger støv og snavs, der kan beskadige lejerne.

Kæden og skruesamlingerne kan om nødvendigt smøres med en let smøreolie. Tør overskydende olie af udsatte overflader.

Udskiftning af børster

Kontrollér motorbørster hver 6. måned, og udskift dem, når de er slidt ned til mindre end 1/2'' / 1,3 cm.

1. Fjern de fire skruer, der fastgør motordækslet, og tag dækslet af.
2. Træk motorbørsterne lige ud med en tang. Kobl konnektoren fra. (Se figur 12.)

Konnektor Isolatorplade Børste

Figur 12 – Børstens placering – motordækslet er taget af

1. Undersøg kommutatoren for tegn på slid. Hvis den er meget slidt, skal maskinen til eftersyn.
2. Pres børsten sammen ind i holderen, og indsæt den i motorhuset. Undersøg, om isolatorpladerne er korrekt placeret mellem børsteholderen og huset. Kobl konnektoren til, og sæt motordækslet på igen.

Justering af kontraskruen

Kontraskruer findes på HC-450-hulskæremaskinen. De bruges til at justere modstanden mellem basen og motorsamlingen. Vælg den ønskede indstilling ved at tilspænde eller løsne kontraskruerne. (Se figur 13.)

RiDGID HC-450 Kontraskruer

Figur 13 – Justering af kontraskruer

Tilbehør

ADVARSEL

For at reducere risikoen for alvorlig personskade må du kun bruge det tilbehør, der er specielt designet og anbefalet til brug med RIDGID-hulskæremaskiner, som vist nedenfor. Andet tilbehør, der er egnet til brug med andet værktøj, kan være farligt, når det bruges med RIDGID-hulskæremaskiner.

Model HC-300

Katalognr.	Beskrivelse
16671	R2S-dorn med solidt skaft
84427	HC-450/HC-300-transportkasse
77017	Patronnøgle

Model HC-450

Katalognr.	Beskrivelse
84427	HC-450-transportkasse
59502	R4^5/_8" / 16 mm -dorn kun til hulsave
59132	Patronnøgle

Du kan finde en liste over hulsave i RIDGID-kataloget.

Maskinens opbevaring

ADVARSEL Hulskæremaskinen skal opbevares indendørs eller beskyttes mod regn. Opbevar maskinen i et aflåst område og utilgængeligt for børn og uvedkommende personer. Denne maskine kan forårsage alvorlige kvæstelser i hænderne på uerfarne brugere.

Eftersyn og reparation

ADVARSEL

Fejlbehæftet eftersyn eller reparation kan bevirke, at maskinen bliver farlig at bruge.

I afsnittet Vedligeholdelsesvejledning findes oplysninger om de fleste af denne maskines servicebehov. Problemer, der ikke behandles i dette afsnit, bør kun løses af en autoriseret servicetekniker fra RIDGID.

Værktøjet skal afleveres hos et uafhængigt RIDGID-autoriseret servicecenter eller sendes tilbage til fabrikken.

Hvis du ønsker oplysninger om det nærmeste uafhængige RIDGID-autoriserede servicecenter, eller du har spørgsmål angående service eller reparation:

• Kontakt din lokale RIDGID-forhandler.
• Gå ind på RIDGID.com eller RIDGID.eu for at finde dit lokale Ridge Tool-kontaktpunkt.
• Kontakt Ridge Tool's tekniske serviceafdeling på [e-mail], eller ring på følgende nummer i USA og Canada: 844-789-8665.

Bortskaffelse

Dele af hulskæremaskinen indeholder værdifulde materialer og kan genbruges. I lokalområdet findes der muligvis virksomheder, som specialiserer sig i genbrug. Bortskaf alle komponenter i overensstemmelse med alle gældende bestemmelser. Kontakt det lokale renovationsvæsen for at få flere oplysninger.

EU-lande: Bortskaf ikke elektrisk udstyr sammen med husholdningsaffald!

I overensstemmelse med det europæiske direktiv 2002/96/EF om affald fra elektrisk og elektronisk udstyr og dets gennemførelse i national lovgivning skal elektrisk udstyr, der

ikke længere er i brug, indsamles særskilt og bortskaffes på en miljøvenlig korrekt måde.

Hullemaskiner

HC-450/HC-300

Montere hullemaskinen på røret 132

HC-450....133

HC-300....133

Forsyne hullemaskinen med strøm 134

Bruksanvisning 135

Hvis du har spørsmål angående dette RIDGID®-produktet:

- Kontakt din lokale RIDGID-forhandler.

Montere hullemaskinen på røret

Forsyne hullemaskinen med strøm

- God balanse Sørg for at du ikke må strekke deg for langt.

Sjekk motorbørstene hvert halvår, og erstatt dem när de er slitt ned til mindre enn ^1/_2 tomme / 1,3 cm.

Vi erklærer, at de ovenfor anførte maskiner, ved brug i over ensstemmelse med brugervejledningen, opfylder de relevante krav i de nedenfor anførte direktiver og standarder.
