NAVODILA ZA UPORABO HC450 RIDGID

R2S Čvrst nosač vretena HC-450/HC-300 Prijenosna kutija Ključ za steznu glavuModel HC-300252 HC-450/HC-300 Alati za izrezivanje rupa na cijevima 999-998-050.09_REV. DElektrične kronske žage HC-450/HC-300 Električne kronske žage HC-450/HC-300 Serijsko številko zapišite spodaj in shranite serijsko številko izdelka na napisni tablici.Serijska št. OPOZORILO! Pred uporabo orodja pozorno preberite ta uporabniški pri- ročnik. Nerazumevanje in neu- poštevanje vsebine tega priroč- nika lahko povzroči električni udar, požar in/ali hude telesne poškodbe. HC-450HC-300254 Električne kronske žage HC-450/HC-300

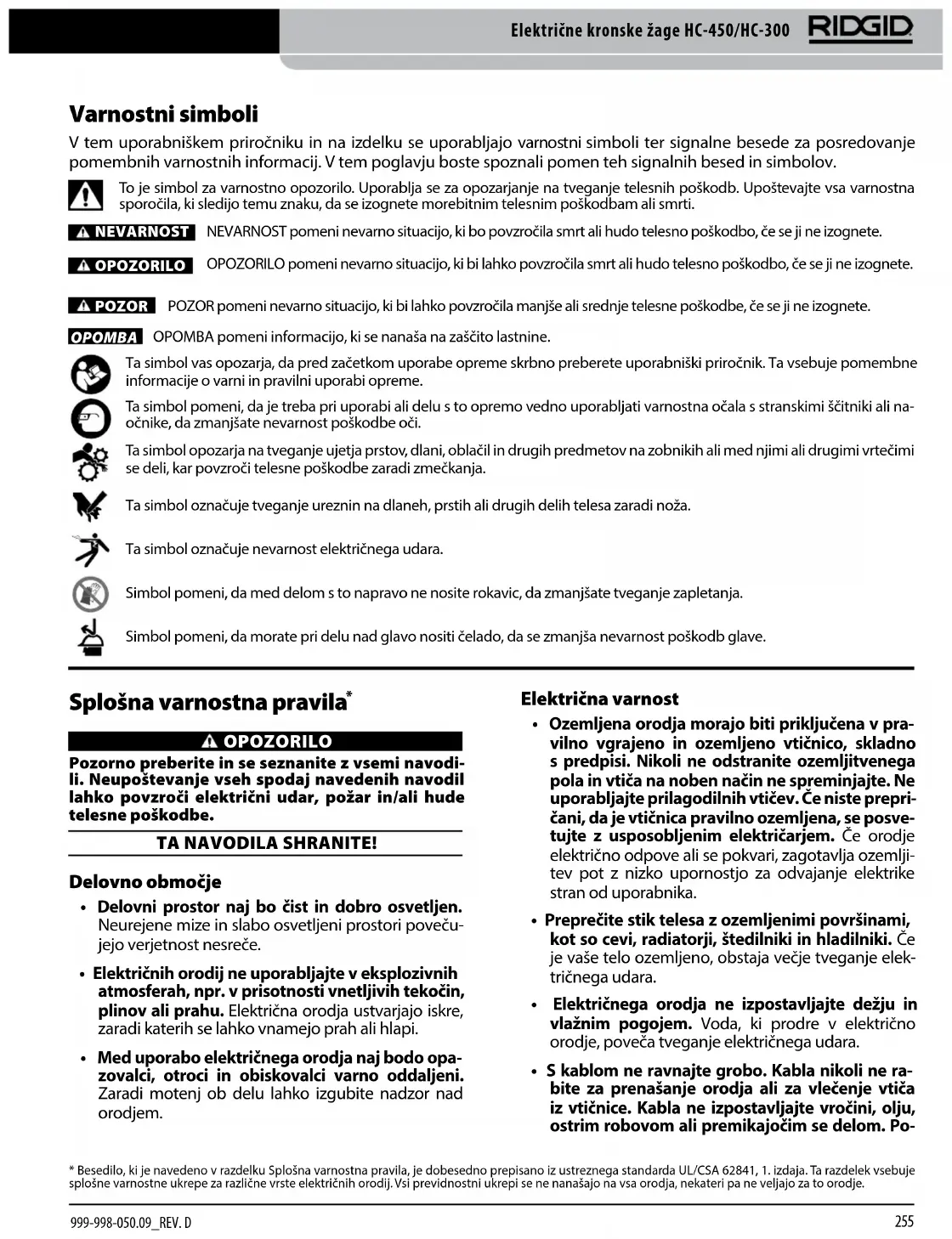

Varnostni simboli V tem uporabniškem priročniku in na izdelku se uporabljajo varnostni simboli ter signalne besede za posredovanje pomembnih varnostnih informacij. V tem poglavju boste spoznali pomen teh signalnih besed in simbolov. To je simbol za varnostno opozorilo. Uporablja se za opozarjanje na tveganje telesnih poškodb. Upoštevajte vsa varnostna sporočila, ki sledijo temu znaku, da se izognete morebitnim telesnim poškodbam ali smrti. NEVARNOSTNEVARNOST pomeni nevarno situacijo, ki bo povzročila smrt ali hudo telesno poškodbo, če se ji ne izognete. OPOZORILOOPOZORILO pomeni nevarno situacijo, ki bi lahko povzročila smrt ali hudo telesno poškodbo, če se ji ne izognete. POZORPOZOR pomeni nevarno situacijo, ki bi lahko povzročila manjše ali srednje telesne poškodbe, če se ji ne izognete.OPOMBAOPOMBA pomeni informacijo, ki se nanaša na zaščito lastnine.Ta simbol vas opozarja, da pred začetkom uporabe opreme skrbno preberete uporabniški priročnik. Ta vsebuje pomembne informacije o varni in pravilni uporabi opreme.Ta simbol označuje tveganje ureznin na dlaneh, prstih ali drugih delih telesa zaradi noža. Ta simbol pomeni, da je treba pri uporabi ali delu s to opremo vedno uporabljati varnostna očala s stranskimi ščitniki ali na- očnike, da zmanjšate nevarnost poškodbe oči.Ta simbol označuje nevarnost električnega udara. Ta simbol opozarja na tveganje ujetja prstov, dlani, oblačil in drugih predmetov na zobnikih ali med njimi ali drugimi vrtečimi se deli, kar povzroči telesne poškodbe zaradi zmečkanja.Simbol pomeni, da med delom s to napravo ne nosite rokavic, da zmanjšate tveganje zapletanja.Simbol pomeni, da morate pri delu nad glavo nositi čelado, da se zmanjša nevarnost poškodb glave. Splošna varnostna pravila

OPOZORILO Pozorno preberite in se seznanite z vsemi navodi-li. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali hude telesne poškodbe. TA NAVODILA SHRANITE! Delovno območje

• Delovni prostor naj bo čist in dobro osvetljen. Neurejene mize in slabo osvetljeni prostori poveču-jejo verjetnost nesreče. • Električnih orodij ne uporabljajte v eksplozivnih atmosferah, npr. v prisotnosti vnetljivih tekočin, plinov ali prahu. Električna orodja ustvarjajo iskre, zaradi katerih se lahko vnamejo prah ali hlapi.
• Med uporabo električnega orodja naj bodo opa- zovalci, otroci in obiskovalci varno oddaljeni. Zaradi motenj ob delu lahko izgubite nadzor nad orodjem. Električna varnost

• Ozemljena orodja morajo biti priključena v pra- vilno vgrajeno in ozemljeno vtičnico, skladno s predpisi. Nikoli ne odstranite ozemljitvenega pola in vtiča na noben način ne spreminjajte. Ne uporabljajte prilagodilnih vtičev. Če niste prepri-čani, da je vtičnica pravilno ozemljena, se posve-tujte z usposobljenim električarjem. Če orodje električno odpove ali se pokvari, zagotavlja ozemlji-tev pot z nizko upornostjo za odvajanje elektrike stran od uporabnika. • Preprečite stik telesa z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja večje tveganje elek-tričnega udara. • Električnega orodja ne izpostavljajte dežju in vlažnim pogojem. Voda, ki prodre v električno orodje, poveča tveganje električnega udara. • S kablom ne ravnajte grobo. Kabla nikoli ne ra-bite za prenašanje orodja ali za vlečenje vtiča iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom ali premikajočim se delom. Po-
• Besedilo, ki je navedeno v razdelku Splošna varnostna pravila, je dobesedno prepisano iz ustreznega standarda UL/CSA 62841, 1. izdaja. Ta razdelek vsebuje splošne varnostne ukrepe za različne vrste električnih orodij. Vsi previdnostni ukrepi se ne nanašajo na vsa orodja, nekateri pa ne veljajo za to orodje.256 Električne kronske žage HC-450/HC-300 999-998-050.09_REV. Dškodovane kable nemudoma zamenjajte. Poško-dovani kabli povečajo tveganje električnega udara. • Kadar električno orodje uporabljate na prostem, uporabite podaljšek za delo na prostem z oznako »W-A« ali »W«. Ti kabli so namenjeni za uporabo na prostem in zmanjšajo tveganje električnega udara. Osebna varnost
• Med uporabo električnega orodja bodite pazljivi, pozorni in razumni. Orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči hude telesne poškodbe. • Bodite primerno oblečeni. Ne nosite ohlapnih oblačil in nakita. Spnite dolge lase. Las, obleke in rokavic ne približujete gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v pre-mikajoče se dele. • Izogibajte se nenamernemu vklopu. Pred vklo-pom vtiča vedno preverite, ali je stikalo v iz-ključenem položaju. Če nosite električno orodje s prstom na stikalu ali če vklopite električna orodja, ki imajo vključeno stikalo, s tem povečate tveganje nesreče. • Pred vklopom orodja odstranite vse nastavitve-ne ključe ali izvijače. Izvijač ali ključ, ki ga pustite pritrjenega na vrtljiv del električnega orodja, lahko povzroči telesne poškodbe. • Ne stegujte se. Vedno skrbite, da stojite stabilno in da imate dobro ravnotežje. Dobro stojišče in ravnotežje omogočata boljši nadzor nad orodjem v nepredvidljivih situacijah. • Uporabljajte varnostno opremo. Vedno nosite zaščitna očala. Zaščitna oprema, kot so zaščitna maska za prah, zaščitni čevlji z nedrsečim podpla-tom, zaščitna čelada ali zaščita sluha, ki jo uporablja-te skladno z razmerami, zmanjša tveganje telesnih poškodb. Uporaba in ravnanje z orodjem
• Uporabite spone in druge praktične načine, da ob-delovanec pritrdite ter podprete na stabilni pod-lagi. Če obdelovanec držite z rokami ali ga pritisnete ob telo, ni dobro pritrjen in lahko izgubite nadzor. • Orodja ne uporabljajte s silo. Uporabljajte orod-je, ki je primerno za vaše delo. Pravilno izbrano električno orodje bo delo opravilo hitreje in varneje s hitrostjo, za katero je bilo zasnovano. • Električnega orodja ne uporabljajte, če ne delu-je stikalo za vklop in izklop. Vsako orodje, ki ga ne morete krmiliti s stikalom, je nevarno in ga je treba popraviti. • Pred spreminjanjem nastavitev, menjavo doda-tne opreme ali shranjevanjem orodja odklopite vtič. S tovrstnimi preventivnimi varnostnimi ukrepi boste zmanjšali tveganje nenamernega vklopa ele-ktričnega orodja. • Orodja, ki ge ne uporabljate, hranite zunaj dose-ga otrok in drugih neusposobljenih oseb. Orodje je nevarno, če ga uporabljajo neusposobljene osebe. Orodja vzdržujte previdno. Rezalna orodja naj bodo ostra in čista. Pravilno vzdrževana orodja z ostri-mi rezili se manjkrat ukleščijo in jih je laže upravljati. • Preverite, ali so gibljivi deli orodja pravilno name-ščeni in niso ukleščeni, preverite tudi morebitne zlome delov ter vsa druga stanja, ki bi lahko vpli-vala na delovanje orodja. Če je orodje poškodova-no, ga pred uporabo oddajte v servis. Številne ne-sreče so posledica uporabe slabo vzdrževanih orodij. • Uporabljajte samo dodatno opremo, ki jo proi-zvajalec priporoča za vaš model. Dodatna opre-ma, primerna za uporabo z določenim orodjem, lahko postane nevarna, če jo uporabljate z drugim orodjem. Servisiranje
• Servisiranje orodja lahko izvaja samo strokovno usposobljeno servisno osebje. Če servisiranje ali vzdrževanje opravlja osebje, ki za to ni strokovno usposobljeno, lahko pride do telesnih poškodb. • Pri servisiranju orodja uporabljajte samo enake nadomestne dele. Upoštevajte navodila iz po-glavja Vzdrževanje v tem priročniku. Uporaba neodobrenih delov ali neupoštevanje navodil za vzdrževanje lahko povzroči tveganje električnega udara ali telesnih poškodb. Varnostna opozorila za električno kronsko žago OPOZORILO To poglavje vsebuje pomembna varnostna navo-dila, značilna za to orodje.Da bi zmanjšali tveganje električnega udara ali drugih hudih telesnih poškodb, pred uporabo te električne kronske žage skrbno preberite nasle-dnja varnostna opozorila.

VSA OPOZORILA IN NAVODILA SHRANITE ZA

NADALJNJO UPORABO! Ta priročnik hranite skupaj z napravo, da ga lahko upora-blja uporabnik naprave. • Vedno nosite primerno zaščito za oči. Rezalna orodja se lahko zlomijo ali zdrobijo. Rezanje ustvarja odrezke, ki jih lahko izvrže ali lahko padejo v oči.Električne kronske žage HC-450/HC-300

• Pri uporabi naprave ne nosite rokavic ali ohla- pnih oblačil. Rokavi in jopiči naj bodo zapeti. Ne segajte preko stroja. Oblačila se lahko ujamejo v stroj, kar lahko povzroči zapletanje.

• Prste in dlani imejte varno oddaljene od vr- tljivega nastavka ter žage. S tem zmanjšate tve- ganje telesnih poškodb zaradi zapletanja in ureznin.

• Električno kronsko žago dobro pritrdite na cev. Neustrezno pritrjena električna kronska žaga lahko pade in povzroči udarnine ter zmečkanine.

• Orodja ne uporabljajte za rezanje polnih cevi. Kadar režete v obstoječ sistem, je treba pred reza- njem cevi izprazniti in spraviti v breztlačno stanje. S tem zmanjšate tveganje električnega udara in dru- gih hudih telesnih poškodb.

• Pred uporabo preverite pravilno delovanje ze- mljostičnega zaščitnega stikala (GFCI), ki je pri- ložen napajalnemu kablu. GFCI zmanjša tveganje električnega udara.

• Kadar delate na višini, mora vso osebje nositi čelade in se ne sme zadrževati pod orodjem. S tem zmanjšate tveganje hudih telesnih poškodb v primeru padca predmetov.

• Električne kronske žage uporabljajte samo za rezanje lukenj v ceveh, kot je opisano v tem priročniku. Ne uporabljajte jih v druge namene in jih ne predelujte. Drugačna uporaba ali predelava tega orodja v druge namene lahko poveča tveganje telesnih poškodb.

• Pred uporabo orodja električne kronske žage morate prebrati in razumeti navodila ter opo- zorila za vso opremo, ki jo uporabljate. Neupo- števanje katerih koli navodil in opozoril lahko pov- zroči škodo na lastnini ali hude telesne poškodbe. OPOZORILO Nekatere vrste prahu, ki nastanejo med električnim brušenjem, žaganjem, vrtanjem in drugimi gradbenimi deli, vsebujejo kemikalije, ki povzročajo raka, okvare zarodkov in drugo reproduktivno škodo. Nekaj primerov takšnih kemikalij:

• Arzen in krom iz kemično obdelanega lesa. Vaše tveganje zaradi takšne izpostavljenosti je lahko različno in je odvisno od tega, kako pogosto opravljate taka dela. Če želite zmanjšati svojo izpostavljenost tem kemikalijam: delajte v dobro prezračenih območjih in z odobreno varnostno opremo, na primer protiprašnimi maskami, ki so posebej zasnovane za ltriranje mikro- skopskih delcev. Če imate vprašanja v zvezi s tem izdelkom RIDGID®: – Obrnite se na krajevnega distributerja RIDGID. – Obiščite RIDGID.com ali RIDGID.eu in poiščite krajevno stično točko Ridge Tool. – Stopite v stik s tehničnim servisnim oddelkom Ridge Tool na [e-mail], ali v ZDA in Kanadi pokličite 844-789-8665. Opis, tehnični podatki in standardna oprema za model HC-450 Opis Električna kronska žaga RIDGID®, model HC-450, je za- snovana za rezanje lukenj do premera 4

16mm, ki omogoča delo z vsemi velikostmi kronskih žag in njihovih vreten. Vgrajen motor in reduktor op- timizirata zmogljivost kronskih žag velikega premera. Dve podajalni ročici omogočata uporabniku, da elek- trično kronsko žago uporablja z leve ali desne strani. Vr- tljiva vodna tehtnica v podstavku zagotavlja ujemanje ponavljajočih se lukenj. Kompaktna zasnova z višino samo 13” / 32 cm omogoča uporabo modela HC-450 v tesnih prostorih ali nad cevmi, ki so vgrajene blizu stro- pa. OPOMBA! Sistemi Mechanical T’s, Hookers in Vic-O- -Lets so zaščitene blagovne znamke podje- tja Victaulic Tool Company. Tehnični podatki Zmogljivost rezanja................................. do 4

• Merjenje hrupa je opravljeno z uporabo standardiziranega preskušanja skladno s standardom EN 62481-1. - Emisije hrupa se lahko razlikujejo, odvisno od vaše lokacije in načina uporabe orodja. - Dnevne ravni izpostavljenosti hrupu je treba oceniti za vsako uporabo in je treba upoštevati ustrezne previdnostne ukrepe. Ob ocenjevanju ravni vibracij je treba upoštevati čas, med katerim je orodje izklopljeno in se ne uporablja. To lahko znatno pomanjša raven izpostavljenosti v skupnem času uporabe orodja258 Električne kronske žage HC-450/HC-300

• Električna kronska žaga (sklop podstavka in motorja)

• Vpenjalni ključ Mere Višina............................................................... 12.62” / 32 cm Dolžina........................................................... 17” / 43 cm Širina................................................................ 17” / 43 cm Teža.................................................................. 42 lbs. / 19 kg Standardna oprema

• Električna kronska žaga

” / 16 mm vreteno za kronsko žago z zadnjo plo- ščo in

13mm, ki omogoča delo z vsemi velikostmi lukenj do velikosti 3” / 76 mm in standardnimi šestkotnimi vre- teni za kronske žage do velikosti

” / 13 mm. Vgrajen motor in reduktor optimizirata zmogljivost ter življenjsko dobo kronskih žag do podprtega premera. Enojni podajalni ročaj in stikalo za vklop/izklop omogočata preprosto upora- bo. Kompaktna dvodelna zasnova omogoča uporabo modela HC-300 v tesnih prostorih in na težko doseglji- vih mestih.Električne kronske žage HC-450/HC-300

999-998-050.09_REV. DXXXXXXXXMMYYSlika 3 – Serijska številka naprave Pri električni kronski žagi HC-450 in HC-300 je serijska številka navedena na spodnji strani motorja. Zadnja 4 mesta označujejo mesec in leto proizvodnje (MMLL). Ikone Vklop Izklop OPOMBA Za izbiro primernih materialov in načinov vgradnje, spajanja ter oblikovanja je odgovoren pro- jektant in/ali inštalater sistema. Izbira neustreznih ma- terialov in načinov lahko povzroči odpoved sistema. Nerjaveče jeklo in drugi materiali, odporni proti koro- ziji, se lahko med vgradnjo, spajanjem in oblikovanjem onesnažijo. Tovrstno onesnaženje lahko povzroči koro- zijo in skrajšanje življenjske dobe. Pred začetkom vgra- dnje vedno opravite skrbno ovrednotenje materialov in metod za posamezne pogoje uporabe, vključno s kemičnimi ter temperaturnimi pogoji. Pregled pred uporabo OPOZORILO Pred vsako uporabo preglejte električno kronsko žago in odpravite morebitne težave, da zmanjšate tveganje hudih telesnih poškodb zaradi električ-nega udara ali drugih vzrokov ter da preprečite škodo na orodju. 1. Poskrbite, da je električna kronska žaga izklopljena in da je stikalo za vklop/izklop v izključenem položaju. 2. Z orodja očistite olje, maščobo ali umazanijo, še pose-bej z ročajev in krmilnih elementov. To pomaga pri pre-gledovanju in preprečuje drsenje orodja ali elementov za upravljanje, ko jih držite. 3. Na električni kronski žagi preglejte naslednje stvari:

• Napajalni kabel, zemljostično zaščitno stikalo (GFCI) in vtič preglejte, ali so poškodovani ali predelani.

• Preverite vsa druga stanja, ki bi lahko preprečila varno in običajno delovanje. V primeru kakršnih koli težav električne kronske žage ne uporabljajte, dokler težav ne odpravite.260 Električne kronske žage HC-450/HC-300 999-998-050.09_REV. D 4. Vreteno, kronsko žago in sveder, ki jih nameravate uporabljati, preglejte, ali so obrabljeni, deformirani, zlomljeni ali imajo drugačne težave. Ne uporabljajte topih ali poškodovanih rezalnih orodij. Topa ali po-škodovana rezalna orodja povečajo potrebno silo, povzročijo slabo kakovost rezov in povečajo tveganje telesnih poškodb. 5. Kabel priključite s suhimi rokami. Preverite zaščito GFCI v električnem kablu, da zagotovite, da pravilno deluje. Ko pritisnete preizkusni gumb, bi moral gumb za ponastavitev izskočiti. Zaščito znova vklopite, tako da pritisnete ponastavitveni gumb. Če zaščita GFCI ne deluje pravilno, odklopite kabel in ne uporabljajte električne kronske žage, dokler naprava GFCI ni po-pravljena. 6. Ko je električna kronska žaga na stabilni podlagi, preve-rite njeno pravilno delovanje. Bodite varno oddaljeni od vpenjalne glave. Stikalo za vklop/izklop premaknite v vključen položaj. Motor mora steči, vpenjalna glava pa se mora vrteti v desno, če jo gledate s strani vpenjalne glave. Preverite orodje, ali je morda slabo izravnano, se zatika, oddaja nenavadne zvoke ali se pojavljajo drugi nenavadni pojavi. Stikalo za vklop/izklop premaknite v izključen položaj. V primeru težav orodja ne uporabljaj-te, dokler ga ne popravite. 7. Ko je pregled končan, orodje odklopite s suhimi rokami. Nastavitev naprave in delovnega območja OPOZORILO Električno kronsko žago in delovno območje na-stavite skladno s temi postopki, da zmanjšate tve-ganje telesnih poškodb zaradi električnega udara, zapletanja, zmečkanja ter drugih razlogov in da preprečite poškodbe orodja.Električno kronsko žago dobro pritrdite na cev. Neustrezno pritrjena električna kronska žaga lah-ko pade in povzroči udarnine ter zmečkanine.Orodja ne uporabljajte za rezanje polnih cevi. Ka-dar režete v obstoječ sistem, je treba pred rezanjem cevi izprazniti in spraviti v breztlačno stanje. S tem zmanjšate tveganje električnega udara in drugih hudih telesnih poškodb.Kadar delate na višini, mora vse osebje nositi čelade in se ne sme zadrževati pod delovnim območjem. S tem zmanjšate tveganje hudih telesnih poškodb v primeru padca opreme ali drugih predmetov. 1. Preverite delovno območje, ali so prisotne naslednje stvari:
• Ustrezna razsvetljava.

• Vnetljive tekočine, hlapi ali prah, ki se lahko vna- me. Če so prisotni, ne delajte v območju, dokler viri niso ugotovljeni in odpravljeni. Električna kronska žaga nima protieksplozijske zaščite in lah- ko povzroča iskrenje.

• Čisto, ravno, stabilno in suho mesto za vso opre- mo ter operaterja.

• Pravilno ozemljena električna vtičnica z ustrezno napetostjo. Tripolna vtičnica ali vtičnica GFCI mor- da ni pravilno ozemljena. V dvomih se obrnite na pooblaščenega električarja.

• Počistite pot do električne vtičnice, tako da ne bo vse- bovala morebitnih virov poškodb za električni kabel. 2. Preverite delo, ki ga je treba opraviti. Določite vrsto in velikost cevi ter prostor okoli cevi. Določite velikost in položaj luknje, ki jo želite izrezati. Jasno označite me-sto reza. Če nameščate priključek, upoštevajte navo-dila proizvajalca priključka. Določite pravilno opremo za delo, ki ga je treba opraviti. Za informacije o orodju glejte razdelka Opis in Tehnični podatki. Poskrbite, da je cev, ki jo režete, dobro podprta in sta-bilna. Cev mora brez premikanja vzdržati težo električne kronske žage in sil, ki jih uporabite med rezanjem. Kadar delate na obstoječem sistemu, obvezno izpra-znite sistem in ga spravite v breztlačno stanje. Elek-trične kronske žage niso namenjene za rezanje pod tlakom. Z rezanjem v sisteme pod tlakom ali sisteme, ki vsebujejo tekočine, lahko povzročite razlitje, ele-ktrične udare in druge hude telesne poškodbe. Se-znanite se z vsebino cevi in morebitnimi posebnimi tveganji, ki so povezani z njo. 3. Zagotovite ustrezen pregled vse uporabljene opreme. 4. Izberite primerno električno kronsko žago za delo, ki ga morate opraviti. Poskrbite, da je električna kronska žaga pravilno sestavljena po navodilih in da je brez-hibna. Priporočamo uporabo pilotskega svedra. Pilot-ski sveder naj sega največ

” / 10 mm mimo konca kronske žage in naj bo trdno pritrjen. 5. Ko je električna kronska žaga na stabilni podlagi, vgradite kronsko žago v vpenjalno glavo. Pred na-mestitvijo ali menjavo kronske žage ali svedra ve-dno poskrbite, da je stikalo za vklop/izklop izklju-čeno in da je električna kronska žaga odklopljena.

Vpenjalno glavo odprite dovolj, da lahko vstavite vre- teno krožne žage. Po potrebi lahko za odpiranje vpe-Električne kronske žage HC-450/HC-300

• Uporabite ključ vpenjalne glave v vseh treh luknjah, da vpenjalno glavo trdno pritrdite na vreteno. Pred vklopom orodja obvezno odstranite ključ vpenjal- ne glave iz vpenjalne glave. Namestitev kronske žage na cev Električna kronska žaga tehta približno 42 lbs. / 19 kg. Ko jo postavljate na cev, uporabljajte dobro tehniko dvigo- vanja, se ne iztegujte in vedno vzdržujte dobro ravno- težje ter stojišče. V nekaterih okoliščinah bosta za name- stitev električne krožne žage na cev potrebni dve osebi. Električno krožno žago lahko uporabljate pod poljub- nim kotom in v poljubni smeri. Če luknjo režete na strani ali na dnu cevi, bo v nekaterih primerih laže, če električno kronsko žago postavite na vrh cevi in pritr- dite verigo okoli cevi ter nato premaknete električno kronsko žago v končni položaj. HC-450 1. Poskrbite, da veriga prosto visi in da je vrtljivi ročaj popolnoma sproščen. 2. Električno kronsko žago HC-450 pazljivo dvignite in jo s pomočjo vodil v obliki črke V postavite na sredino cevi v bližino mesta reza. Poskrbite, da veriga ni med cevjo in podstavkom orodja. 3. Za stabilizacijo in vodenje imejte na električni kronski žagi vedno najmanj eno roko. Primite konec verige in ga potegnite tesno okoli cevi. Najbližji zatič verige zataknite na obrabno ploščo in trdno zategnite vrtlji-vi ročaj, da pritrdite električno kronsko žago na cev. (Glejte sliko 5.)Slika 5 – Zatikanje verige HC-450Obrabna ploščaVeriga 4. Na podstavku električne kronske žage HC-450 je vo- dna tehtnica, s katero lahko izravnate več zaporednih lukenj. Ko električno kronsko žago nastavite na želeni kot, lahko vodno tehtnico zavrtite v vodoraven po- ložaj in naknadne luknje opravite pod istim kotom, tako da izravnate električno kronsko žago z vodno tehtnico. (Glejte sliko 6.) Slika 6 – Vodna tehtnica na električni kronski žagi HC-450 5. Z eno roko stabilizirajte in vodite električno kronsko žago ter malo popustite vrtljivi ročaj, da omogočite končno določitev položaja orodja. Pilotski sveder po-ravnajte z želenim položajem reza in trdno zategnite vrtljivi ročaj. Rok ne odstranite z električne kronske žage, dokler ne potrdite, da je trdno pritrjeno na cev. Električna kronska žaga mora biti trdno pritrjena na cev, da zmanjšate tveganje zatikanja kronske žage. HC-300 Model HC-300 lahko namestite na cev kot celotno eno- to (podobno kot model HC-450) ali tako, da od orodja ločite sklop podstavka, ga namestite na cev in nato na- mestite sklop motorja na sklop podstavka.

3. Sklop podstavka s pomočjo vodil v obliki črke V po-

stavite na sredino cevi v bližini mesta reza. Poskrbite, da veriga ni med cevjo in podstavkom orodja.

4. Za stabilizacijo in vodenje imejte na električni kronski

žagi vedno najmanj eno roko. Primite konec verige in ga potegnite tesno okoli cevi. Ko potegnete verigo, se na strani priključka stisne vzmet. Najbližji zatič verige zataknite na kavelj za verigo – napetost verige bo ve- rigo ohranila pritrjeno na kavelj za verigo. Trdno zate- gnite sklop pritrdilnega vijaka, ki drži sklop podstavka na cevi. (Glejte sliko 8.) Slika 8 – Zatikanje verige

5. Pazljivo dvignite sklop motorja in izravnajte odprtine

stebrov v sklopu motorja s stebri sklopa podstavka. Nataknite sklop motorja, dokler bat ne prime droga in pritrdi sklopa motorja na podstavek. Potrdite, da je sklop motorja trdno pritrjen na podstavek. (Glejte sliko 9.

6. Na podstavku modela HC-300 ima več obdelanih po-

vršin, ki so namenjene za izravnavo lukenj z vodno tehtnico. (Glejte sliko 10.) Slika 9 – Pritrditev sklopa motorja modela HC-300 na podstavek Slika 10 – Izravnavanje modela HC-300

7. Z eno roko stabilizirajte in vodite električno kronsko

žago ter malo popustite pritrdilni vijak, da omogočite končno določitev položaja orodja. Pilotski sveder po- ravnajte z želenim položajem reza in trdno zategnite pritrdilni vijak. Rok ne odstranite z električne kronske žage, dokler ne potrdite, da je trdno pritrjena na cev. Električna kronska žaga mora biti trdno pritrjena na cev, da zmanjšate tveganje zatikanja kronske žage.Električne kronske žage HC-450/HC-300

999-998-050.09_REV. D

Model HC-300 lahko namestite na cev tudi kot celotno enoto, kar storite tako, da upoštevate navodila v razdelku HC-450, pri tem pa upoštevate informacije v razdelku za model HC-300 v zvezi z zatikanjem in izravnavo verige. Napajanje električne kronske žage

1. Preverite, ali je stikalo za vklop/izklop v izključenem položaju.

Poskrbite, da je napajalni kabel napeljan iz zadnje strani orodja, stran od vpenjalne glave in delovnega območja. Ka- bel napeljite po neovirani poti do vtičnice in ga priključite s suho roko. Vse povezave naj bodo suhe in dvignjene s tal. Če napajalni kabel ni dovolj dolg, uporabite podaljšek, ki: • je v dobrem stanju, • ima tripolni vtič, podoben vtiču električnega pogona,

• je namenjen za uporabo na prostem in ima v ozna- ki črke »W« ali »W-A« (npr. SOW) ali je skladen s tipi H05VV-F, H07VV-F, H05RN-F, H07RN-F ali tipsko za-snovo IEC (60227 IEC 53, 60245 IEC57),
• ima zadosten presek vodnikov (16 AWG / 1,5mm

za dolžine do 50' / 15,2 m, 14 AWG / 2,5 mm

dolžine od 50' - 100' / 15,2 do 30,5 m). Pretanki vodniki se lahko pregrejejo in povzročijo topljenje izolacije, požar ali drugo škodo. kadar uporabljate podaljšek, naprava GFCI na ele-ktrični kronski žagi ne ščiti podaljška. Če naprava nima zaščite GFCI, je priporočljiva uporaba vtič-ne naprave GFCI med vtičnico in podaljškom, da zmanjšate tveganje električnega udara, če je prišlo do napake v podaljšku. Navodila za uporabo OPOZORILO Vedno nosite primerno zaščito za oči. Rezal-na orodja se lahko zlomijo ali zdrobijo. Rezanje ustvarja odrezke, ki jih lahko izvrže ali lahko pa-dejo v oči.Orodja ne uporabljajte za rezanje polnih cevi. Ka-dar režete v obstoječ sistem, je treba pred reza-njem cevi izprazniti in spraviti v breztlačno stanje. S tem zmanjšate tveganje električnega udara in drugih hudih telesnih poškodb.Pri uporabi naprave ne nosite rokavic ali ohlapnih oblačil. Rokavi in jopiči naj bodo zapeti. Ne segaj-te preko stroja. Oblačila se lahko ujamejo v stroj, kar lahko povzroči zapletanje.Prste in dlani imejte varno oddaljene od vrtljivega nastavka ter žage. S tem zmanjšate tveganje tele-snih poškodb zaradi zapletanja in ureznin.Upoštevajte navodila za uporabo, da zmanjšate tveganje telesnih poškodb zaradi električnega udara, zapletanja, zmečkanja in drugih vzrokov ter da preprečite škodo na električni kronski žagi. 1. Poskrbite za pravilno pripravo električne kronske žage in delovnega območja ter zagotovite, da na de-lovnem območju ni mimoidočih in drugih stvari, ki bi vas lahko zmotile. 2. Izberite primeren položaj za uporabo, ki omogoča: • Nadzor nad električno kronsko žago, vključno s stikalom za vklop/izklop in podajalno ročico. Na napravi HC-300 morate biti na isti strani kot stikalo in podajalna ročica. Orodja še ne vklopite.

• Dobro ravnotežje. Poskrbite, da vam ni treba se- gati predaleč. 3. Stikalo za vklop/izklop premaknite v vključen položaj. Opazujte vrtenje kronske žage in pilotskega svedra ter poskrbite, da tečeta naravnost in v želeni smeri. Če opletata ali če opazite druge težave, izklopite sti-kalo in odklopite orodje ter pred ponovno uporabo odpravite vse težave. Prste, dlani in oblačila imejte varno oddaljene od vrtljivega nastavka, da pomagate zmanjšati tveganje zapletanja. 4. Obe roki postavite na ročno kolo in premaknite pilot-ski sveder, da se dotakne cevi. Trdno pritisnite in zač-nite vrtati pilotsko luknjo. Pilotskega svedra/kronske žage ne pritiskajte s silo. S tem lahko preobremenite kronsko žago in motor orodja, kar lahko povzroči pre-zgodnjo okvaro.Slika 11 – Uporaba električne kronske žage Ko je kronska žaga v stiku s cevjo, še naprej trdno pri-tiskajte. Odvisno od velikosti in debeline sten cevi ter od velikosti izrezane cevi boste morda morali občasno umakniti kronsko žago, da odstranite odrezke. Po potrebi lahko električno kronsko žago izklopite in na obdelovanec nanesete malo primernega maziva za re-264 Električne kronske žage HC-450/HC-300 999-998-050.09_REV. Dzanje. Maziva ne nanašajte, dokler orodje deluje, saj to poveča tveganje zapletanja. Ustrezno ukrepajte, da pre- prečite kapljanje ali odletavanje maziva. Ko se kronska žaga premika skozi cev in se izvaja rez, lahko občasno pride do prekinitve rezanja. Takrat zmanjšajte pritisk, da preprečite zatikanje kronske žage. 5. Ko je luknja končana, umaknite kronsko žago iz cevi in izklopite stikalo za vklop/izklop. 6. Postopek namestitve opravite v obratnem vrstnem redu, da električno kronsko žago odstranite s cevi. Pred popuščanjem verige ali vlečenjem za bat na na-pravi HC-300 poskrbite, da električno kronsko žago dobro držite. 7. Če morate iz kronske žage odstranite odžagani kos cevi, pred nadaljevanjem vedno poskrbite, da je sti-kalo za vklop/izklop izključeno in da je električna kronska žaga odklopljena. Odžagani kos odstranite previdno, saj je lahko vroč in ima ostre robove. Navodila za vzdrževanje OPOZORILO Pred izvajanjem vzdrževanja ali prilagoditev se pre-pričajte, da je stikalo za vklop/izklop izklopljeno.Orodje vzdržujte skladno s temi postopki, da zmanjšate tveganje telesnih poškodb zaradi elek-tričnega udara, zapletanja in drugih vzrokov. Čiščenje Po vsaki uporabi obrišite odrezke ali olje z mehko, čisto in vlažno krpo, še zlasti s premikajočih se območij, kot so drogovi. Očistite prah in umazanijo z zračnikov motorja. Mazanje Prenosi električne kronske žage so zasnovani kot zate- snjeni sistemi in ne potrebujejo dodatnega mazanja, če ne pride do bistvenega puščanja. V teh primerih je treba orodja vrniti v servisni center. Ne mažite ležajev, ki se premikajo na drogovih. Ležaji niso zasnovani za uporabo z mazivi, maziva pa lahko vse- bujejo umazanijo in delce, ki lahko poškodujejo ležaje. Po potrebi lahko verigo in vijak namažete z lahkim strojnim oljem. Morebitno odvečno olje obrišite z izpo- stavljenih površin. Menjava ščetk Vsakih šest mesecev obrišite ščetke motorja in jih za- menjajte, če so obrabljeni na manj kot

” / 1,3 cm. 1. Odstranite štiri vijake, ki držijo pokrov motorja, in od-stranite pokrov. 2. S kleščami izvlecite ščetke naravnost ven. Odklopite priključek. (Glejte sliko 12.)Slika 12 – Mesto ščetke – odstranjen pokrov motorjaPriključekŠčetkaIzolacijski listič 3. Preverite, ali je komutator obrabljen. Če je preveč ob-rabljen, dajte orodje v servis. 4. Ščetko pritisnite v držalo in jo vstavite v ohišje motor-ja. Preverite, ali so izolacijski lističi pravilno nameščeni med držalom ščetke in ohišjem. Pritrdite priključek in zamenjajte pokrov motorja. Nastavitev drsnega vijaka Na napravi HC-450 so nameščeni drsni vijaki, s katerimi lahko nastavite upor med podstavkom in sklopom mo- torja. Drsne vijake zategnite ali popustite, da dosežete želeno nastavitev. (Glejte sliko 13.) Slika 13 – Nastavljanje drsnih vijakovDrsni vijaki Dodatna oprema OPOZORILO Da zmanjšate tveganje hudih telesnih poškodb, upo-rabljajte samo dodatno opremo, ki je zasnovana in priporočena samo za uporabo z električnimi kronskimi žagami RIDGID, na primer to, ki je našteta v nadaljeva-nju. Druga dodatna oprema, ki je primerna za uporabo z drugimi orodji, lahko postane nevarna, če jo upora-bljate z električnimi kronskimi žagami RIDGID.Električne kronske žage HC-450/HC-300

” / 16 mm Vpenjalni ključ Glejte katalog RIDGID za seznam za kronske žage. Model HC-450 Kataloška št. Opis

R2S Vreteno s polnim nastavkom Kovček za model HC-450/HC-300 Vpenjalni ključModel HC-300 Shranjevanje naprave OPOZORILO Električno kronsko žago je treba shra- niti v zaprtih prostorih ali dobro pokrite za primer de- ževnega vremena. Napravo shranite v zaklenjenem prostoru zunaj dosega otrok in oseb, ki niso seznanjene z električno kronsko žago. Ta stroj lahko v rokah neu- sposobljenih uporabnikov povzroči hude telesne po- škodbe. Servisiranje in popravila OPOZORILO Zaradi neustreznega servisiranja ali popravila lah- ko stroj postane nevaren za obratovanje. »Navodila za vzdrževanje« zajemajo večino potreb ser- visiranja te naprave. Morebitne težave, ki jih ta razdelek ne obravnava, naj ureja izključno pooblaščeni serviser družbe RIDGID. Orodje je treba odnesti v neodvisni pooblaščeni servi- sni center RIDGID ali vrniti v tovarno. Za informacije o najbližjem neodvisnem pooblaščenem servisnem centru RIDGID ali v primeru kakršnih koli vprašanj o servisiranju ali popravilu:

Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno z uporab- niškim priročnikom, izpolnjujejo relevantne zahteve spodaj omenjenih direktiv in standardov.
