HC450 - Ара RIDGID - Тегін пайдаланушы нұсқаулығы

Бренд	Ridgid
Модель	HC450
Өнім түрі	Болат құбырларға арналған тесік арасы
Макс. кесу қабілеті	120 мм (4 3/4")
Құбыр диаметрі	Ø 30-200 мм (1 1/4" - 8")
Патрон сыйымдылығы	∅ 2-16 мм (1/16" - 5/8")
Патронның айналу жылдамдығы	110 айн/мин
Дамытылған қуат	1,2 а.к.
Ток (кедергі)	12 A (120 В), 6 A (220-240 В), 12 A (100 В)
Дыбыс қысымы (LpA)	94,4 дБ(А), K=3
Дыбыс қуаты (LWA)	101,43 дБ(А), K=3
Өлшемдері (Биіктік x Ұзындық x Ен)	29 x 43 x 43 см
Салмақ	19 кг (42 фунт)
Қоректену	Электрлік, нұсқасына байланысты айнымалы кернеу (100-240 В)
Негізгі функциялар	Болат құбырлардағы фитингтерге арналған тесіктерді бұрғылау (Mechanical T, Hooker, Vic-O-Let, т.б.)
Күту және тазалау	Жұмсақ дымқыл шүберекпен тазалау, шектеулі майлау, щеткаларды 6 ай сайын ауыстыру
Қауіпсіздік	Кіріктірілген дифференциалды ажыратқыш, көзді қорғау міндетті, қолғап киюге тыйым салынады
Қосалқы бөлшектер және жөндеу мүмкіндігі	Жүз ұстағышы, патрон кілті, щеткалар; Ridgid уәкілетті орталығында жөндеу
Жалпы ақпарат	Өмір бойы кепілдік, Еуропалық регламент бойынша қайта өңдеу

Жиі қойылатын сұрақтар - HC450 RIDGID

HC450 тесік арасының максималды кесу қабілеті қандай?

Максималды кесу қабілеті болат құбырларда диаметрі 120 мм (4 3/4") құрайды.

HC450 көмегімен қандай құбыр түрлерін бұрғылауға болады?

HC450 диаметрі 30-200 мм (1 1/4" - 8") болат құбырларды бұрғылауға арналған.

HC450-ді құбырға қалай дұрыс орнату керек?

Араны құбырға қойыңыз, тізбекті құбырдың айналасына іліңіз, содан кейін бұрылмалы тұтқаны толығымен қатайтыңыз. Бірнеше тесікті тегістеу үшін кірістірілген көпіршік деңгейін пайдаланыңыз.

HC450 пайдалану үшін қандай қауіпсіздік шаралары қажет?

Үнемі көзді қорғау киіңіз, қолғап немесе кең киім кимеңіз, қолыңызды айналатын патроннан алыс ұстаңыз және бұрғылау алдында құбырдың қысымы түсірілгеніне көз жеткізіңіз.

HC450 дифференциалды ажыратқышын қалай тексеруге болады?

Құрылғыны құрғақ қолмен қосыңыз, сынақ түймесін басыңыз: қайта қосу түймесі шығуы керек. Қайта қосу түймесін басу арқылы қайта қосыңыз. Егер ажыратқыш жұмыс істемесе, құрылғыны жөндетіңіз.

HC450 патронының айналу жылдамдығы қандай?

Патронның айналу жылдамдығы 110 айн/мин құрайды.

HC450 қозғалтқышының щеткаларын қалай ауыстыруға болады?

Қозғалтқыштың қақпағын алыңыз, қысқышпен ескі щеткаларды шығарыңыз, жаңа щеткаларды щетка ұстағыштарға салыңыз, қақпақты қайта орнатыңыз. Егер щеткалардың қалыңдығы 13 мм (1/2") кем болса, оларды ауыстырыңыз.

HC450 үшін қандай керек-жарақтар қолжетімді?

Керек-жарақтарға тасымалдау чемоданы (р. 84427), R4 ∅ 5/8" жүз ұстағышы (р. 59502) және патрон кілті (р. 59132) кіреді. Тесік араларының жүздері үшін Ridgid каталогын қараңыз.

Пайдаланғаннан кейін HC450-ге қалай күтім жасау керек?

Құрылғыны жұмсақ ылғал шүберекпен тазалаңыз, желдету саңылауларынан жоңқалар мен қоқыстарды кетіріңіз. Қажет болса, тізбек пен реттеу бұрандаларын жеңіл маймен майлаңыз. Құрылғыны ауа райынан қорғалған жерде сақтаңыз.

HC450 үшін қосалқы бөлшектерді қайдан табуға болады?

Ridgid уәкілетті жөндеушіге хабарласыңыз немесе ең жақын қызмет көрсету орталығын табу үшін Ridgid.com немесе Ridgid.eu сайттарын қараңыз. Тек Ridgid түпнұсқа бөлшектерін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HC450 RIDGID

Тесік кесу құралдары

HC-450/HC-300

Осы куралды пайдаланбас бурын Оператордың нусқаулығын муқият оқып шығыңыз. Осы нусқаулықты дұрыс түсінбеу және қадағаламау электр тогының соғуына, өртке және/немесе ауыр жаракатқа әкелуі мумкін.

HC-450/HC-300 тесік кесу құралдары

Төменdegі сериялық нөмірді жазып алыңыз және фирмалық тактайшадағы өнімнің сериялық нөмірін сақтап қойыңыз.

Сериялыкнөмірі.

Мазмуны

Курылғының сериялық нөмірін жазу үлгісі.... 311

Қауіпсіздік нышандары.... 313

Жалпы қауіпсіздік ережелері....313

Жумыс аумағы 313

Электр қауіпсіздігі 313

Жеке қауіпсіздік .... 314

Куралды пайдалану және күтім жасау 314

Кызмет көрсету 314

Тесік кескіштің қауіпсіздік ескертулері .... 314

HC-450 үлгісінің сипаттамасы, техникалық сипаттары және стандартты жабдығы.....315

Сипаттама 315

Техникалық сипаттар 315

НС-300 улгісінің сипаттамасы, техникалық сипаттары және стандартты жабдығы..... 316

Сипаттама 316

Техникалық сипаттар 316

Курылғыны және жұмыс аумағын реттеу 318

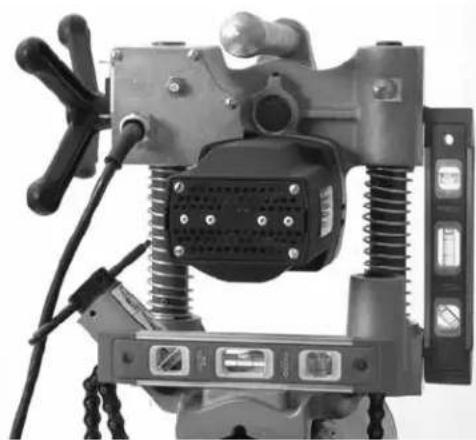

Тесік кесу құралын құбырға орнату 319

HC-450....319

HC-300....320

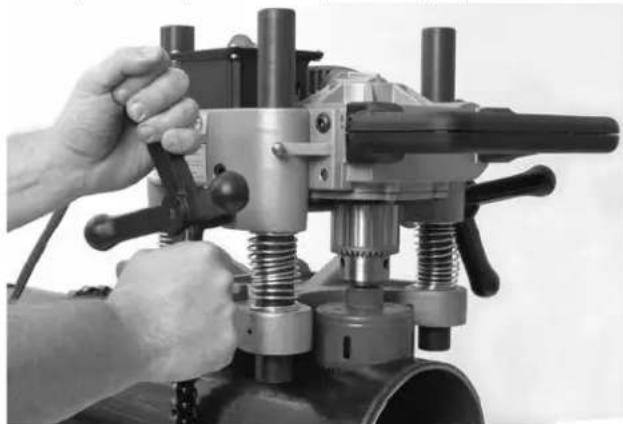

Тесік кесу құралының қуат қөзін қосу .... 321

Техникалық қызмет көрсету нұсқаулары.... 322

Тазалау.... 322

Майлау 322

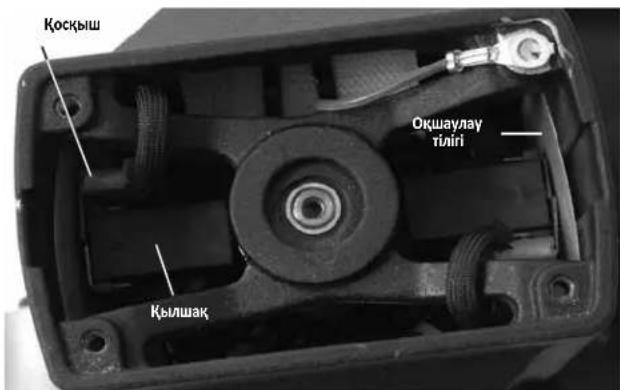

Кылшактарды ауыстыру 322

Реттегіш бурандамен реттеу 323

Курылғыны сақтау.... 323

Кызмет көрсету және жәндеу.... 323

Tactay 324

ЕО сәйкестік мәлімдемесі....Ішкі артқы мұқабасы

Пайдалану мерзіміне берілетін кепілдік......Артқы мұқаба

*Тупнуска нускаулардың аудармасы

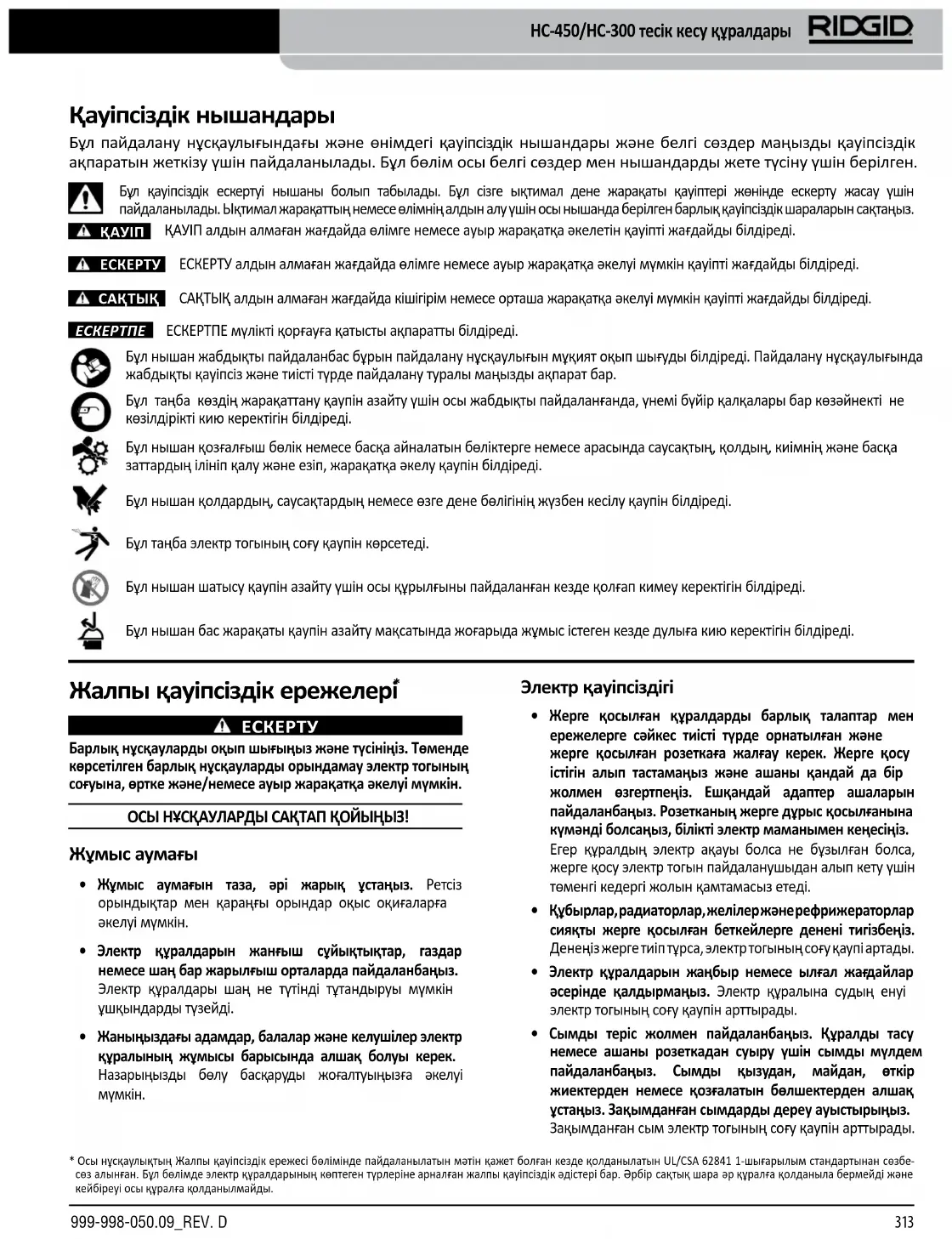

Қауіпсіздік нышандары

Бүл пайдалану нұсқаулығындағы және өнімдегі қауіпсіздік нышандары және белгі сөздер маңызды қауіпсіздік ақпаратын жеткізу үшін пайдаланылады. Бүл бөлім осы белгі сөздер мен нышандарды жете түсіну үшін берілген.

Бул қауіпсіздік ескертүі нышаны болып табылады. Бул сізге ыктимал дене жаракаты қауінтері жөнінде ескерту жасау үшін пайдаланылады. Ыктимал жаракаттың немесе өлімнің алдын алу үшін осы нышанда берілген барлық қауіпсіздік шараларын сақтаңыз.

KAUIP KAUIP алдын алмаған жағдайда өлімге немесе ауыр жақақатқа әкелетін қауіпті жағдайды білдіреді.

ЕСКЕРТУ ЕСКЕРТУ алдын алмаған жағдайда өлімге немесе ауыр жаракатқа әкелуі мүмкін қауіпті жағдайды білдіреді.

САКТЫК САКТЫК алдын алмаған жағдайда кішігірім немесе орташа жаракатқа әкелуі мүмкін қауіпті жағдайды білдіреді.

КЕРТПЕ ЕСКЕРТПЕ мулікті қорғауға қатысты ақпаратты білдіреді.

Бүл нышан жабдыкты пайдаланбас бурын пайдалану нүсқаулығын мұқият оқып шығуды білдіреді. Пайдалану нүсқаулығында жабдыкты қауіпсіз және тиісті түрде пайдалану туралы маңызды ақпарат бар.

Бул таңба көздің жаракаттану қаупін азайту үшін осы жабдықты пайдаланғанда, үнемі бүйір қалқалары бар көзәйнекті не көзілдірікті кию керектігін білдіреді.

Бүл нышан қөзғалғыш бөлік немесе басқа әйналатын бөліктерге немесе арасында саусақтың, қолдың, киімнің және басқа заттардың ілініп қалу және езіп, жақақатқа әкелу қаупін білдіреді.

Бул нышан қолдардың, саусақтардың немесе өзге дене бөлігінің жүзбен кесілу қаупін білдіреді.

Бул таңба электр тогының соғу қаупін көрсетеді.

Бул нышан шатысу каупін азайту үшін осы құрылғыны пайдаланған кезде қолғап кимеу керектігін білдіреді.

Бул нышан бас жаракаты каупін азайту мақсатында жоғарыда жұмыс істеген кезде дулыға кию керектігін білдіреді.

Жалпы қауіпсіздік ережелері\*

ECKEPTY

Барлық нұсқауларды оқып шығыңыз және түсініңіз. Төменде көрсетілген барлық нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жарақатқа әкелүі мүмкін.

• Жумыс аумағын таза, әрі жарық ұстаңыз. Ретсіз орындықтар мен қараңғы орындар оқыс окифаларға әкелуі мүмкін.
• Электр құралдарын жанғыш сұлықтықтар, газдар немесе шаң бар жарылғыш орталарда пайдаланбаңыз. Электр құралдары шаң не түтінді түтандыруы мүмкін үшқындарды түзейді.
• Жаныңыздағы адамдар, балалар және келушілер электр құралының жұмысы барысында алшақ болуы керек. Назарыңызды бөлу басқаруды жоғалтуыңызға әкелуғ мүмкін.

Электр қауіпсіздігі

• Жерге қосылған құралдарды барлық талаптар мен ережелерге сәйкес тиісті түрде орнатылған және жерге қосылған розеткаға жалғау керек. Жерге қосу істігін алып тастамаңыз және ашаны қандай да бір жолмен өзгертпеніз. Ешқандай адаптер ашаларын пайдаланбаңыз. Розетканың жерге дұрыс қосылғанына күмәнді болсаңыз, білікті электр маманымен кеңесіңіз. Егер құралдың электр ақауы болса не бузылған болса, жерге қосу электр тогын пайдаланушыдан алып кету үшін төменгі кедергі жолын қамтамасыз етеді.
• Кубырлар, радиаторлар, желілержәне рефрижераторлар сиякты жерге қосылған беткейлерге денені тигізбеңіз. Дененіз жерге тиіп түрса, электр тогының, соғу қаупі артады.
• Электр құралдарын жаңбыр немесе ылғал жағдайлар әсерінде қалдырмаңыз. Электр құралына судың енуі электр тогының соғу қаупін артырады.
• Сымды теріс жолмен пайдаланбаныз. Куралды тасу немесе ашаны розеткадан сувіру үшін сымды мүлдем пайдаланбаныз. Сымды қызудан, майдан, өткір жиектерден немесе қозғалатын бөлшектерден алшақ ұстаңыз. Зақымданған сымдарды дерев ауыстырыңыз. Зақымданған сым электр тогының соғу каупін артырады.

- Электр құралын сыртта пайдаланғанда, "W-A" нег "W" таңбалы сыртқы үзартқыш сымды пайдаланыңыз. Бүл сымдар сыртта пайдалануға арналған және электр тогының соғу қаупін азайтады.

Жеке қауіпсіздік

• Саç болыңыз, не істеп жатқаныңызды бақылаңыз және электр құралын пайдаланған кезде каналы түрде әрекет етіңіз. Шаршаған кезде немесе есірткі, алкоголь немесе дәрі-дәрмек әсерінде болғанда құралды пайдаланбаңыз. Электр құралдарын пайдалану кезінде зейіннің бір сәт аууы ауыр дене жарақатынаәкелуі мүмкін.
• Тиісті түрде киініңіз. Бос киім кименіз немесе әшекей такпаңыз. Қызин шашты буыңыз. Шашыңызды, киіміңізді және қолғаптарыңызды қозғалмалы бөлшектерден алшақ ұстаңыз. Бос киім, әшекей немесе ұзын шаш қозғалмалы бөлшектерге ілінісуі мүмкін.
• Байкаусыз іске қосылудың алдын алыңыз. Жалғамас бұрын қосқыштың ӨШІРУЛІ күйінде екеніне көз жеткізіңіз. Электр құралдарын саусақты қосқыштың үстіне қойып тасымалдау немесе қосқышы ҚОСУЛЫ электр құралдарын жалғау келеңсіз жағдайларға әкеледі.
• Күралды КОСУ алдында реттегіш кілттерді немесе кілттерді алып тастаңыз. Электр құралының айналмалы бөлігіне бекітулі қалған буранда немесе кілт дене жаракатына әкелуі мүмкін.
• Созылып қол жеткізу әрекетін орындамаңыз. Дұрыс адымдаңыз және үнемі тепе-тендікті сақтаңыз. Тиісті негіз және тепе-тендік кұралды күтпеген жағдайларда жақсырақ бақылауға мүмкіндік береді.
• Καυίπες εδίκο καβαγίνη παλαλαγίνη Υμετι κεραγίνη κύραγίνη κιπη κυρίης. Τιςίνωνε παλαλαγίνη ταλαγίνη καραγίνη δετρερε, κόραγίνη ακ, κιμ, κασα νεραγίνη κύραγίνη κυρίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη κυραγίνη

Құралды пайдалану және күтім жасау

• Бөлшекті бекіту үшін және тұрақты тұғырға тіреу үшін қыскыштарды немесе өзге ыңғайлы жолды пайдаланыңыз. Жұмысты қолмен немесе денеңізге қарсы орындау сенімді емес және бақылауды жоғалтуға әкелуі мүмкін.
• Құралға күш түсірменіз. Қолдану үшін тиісті Құралды пайдаланыңыз. Тиісті Құрал өзінің мақсатына сай жұмысты жақсырақ, әрі қауіпсіздірек орындайды.
• Егер қосқыш оны ҚОСПАСА және ӨШІРМЕСЕ, электр күралын пайдаланбаныз. Қосқышпен басқарылмайтын кез келген күрал қауіпті болады және оны жәндеу қажет.
• Кандай да бір реттеулер жасау, қосалқы құралдарды ауыстыру немесе электр құралдарын сақтау алдында ашаны куат көзінен ажыратыңыз. Мүндай алдын алу

қауіпсіздік шаралары электр құралының байқаусызда іске қосылу қаупін азайтады.

• Пайдаланылмайтын құралдарды балалардың және басқа да окұдан өтпеген адамдардың қолы жетпейтін жерде сақтаңыз. Құралдар окұдан өтпеген пайдаланушылар қолында қауіпті болады.
• Құралдарды күтіп ұстаңыз. Кескіш құралдарды өткір, әрі таза күйінде ұстаңыз. Өткір кесу жиектері бар сәйкесінше ұсталатын құралдардың, жабысып қалу ықтималдығы төмен және оларды басқару онай.
• Козғалмалы бөлшектердің тура келмеушіліктерін немесе қысылып қалуын, бөлшектердің сынуын және құрал жұмысына әсер ететін басқа жағдайларды тексеріңіз. Егер зақымданса, пайдаланбас бұрын құралға техникалық қызмет көрсетіңіз. Көптеген оқыс оқифалар дұрыс қызмет көрсетілмеген құралдарға байланысты орын алады.
• Тек өндірушінің үлгіге ұсынған қосалқы құралдарды пайдаланыңыз. Бір құралға жарамды болуы мүмкін қосалқы құралдар басқа құралға пайдаланғанда қауіпті болуы мүмкін.

Кызмет көрсету

• Құралға техникалық қызмет көрсету тек білікті жөндеу мамандарымен орындалуы керек. Біліксіз маман көрсеткен қызмет немесе техникалық қызмет жаракат алу қаупін тудыруы мүмкін.
• Куралға қызмет көрсету кезінде тек ұқсас қосалқы бөлшектерді пайдаланыңыз. Осы нүсқаулықтың Техникалық қызмет көрсету бөліміндегі нүсқауларды орынданыз. Рүқсат етілмеген бөлшектерді пайдалану немесе Техникалық қызмет көрсету нүсқауларын орындамау электр тогының соғуына не жаракатқа әкелуі мүмкін

Тесік кескіштің қауіпсіздік ескертулері

ECKEPTY

Бул бөлімде осы құралға қатысты маңызды қауіпсіздік ақпараты бар.

Электр тогының соғу қаупін немесе басқа ауыр дене жарақаты қаупін азайту үшін осы Тесік кесу құралын пайдаланбас бұрын осы сақтық шараларды мұқият оқыңыз.

КЕЙІНГІ АНЫҚТАМАЛЫҚ РЕТИНДЕ БАРЛЫҚ ЕСКЕРТУЛЕР МЕН НУСҚАУЛАРДЫ САҚТАП ҚОЙЫНЫЗ!

Бул нүсқаулықты пайдаланушының, пайдалануы үшін кұрылғымен бірге ұстаңыз.

- Унемі тисті көзді қорғау құралын кип жүріңіз. Кесу құралдары сынуы не бөлшектенуі мүмкін. Кескен кезде ұшуы не көзге түсуі мүмкін жоңқалар пайда болады.

• Курылғыны пайдаланған кезде қолғап немесе бос киім кименіз. Жендер мен күртелерді тағулы сақтаңыз. Курылғыға қолыңызды созбаңыз. Киімді құрылғы тартып, нәтижесінде оралып қалуы мүмкін.
• Саусактарыңыз бен қолыңызды айналатын патронға және арага жақындатпаңыз. Бүл шатысу қаупін және кесу нәтижесіндегі жақақаттарды азайтады.
• Тесік кесу құралын құбырға барынша бекітіңіз. Дұрыс бекітілмеген Тесік кесу құралдары құлап, соққы және езілу жаракаттарына әкелуі мүмкін.
  • Кысымды ойым жұмыстарына пайдаланбанцыз. Бар жүйеде кескен кезде кесу алдында құбырды ағызу және қысымын шығару керек. Бүл электр тогының соғу және басқа ауыр жақақат қаупін азайтады.
• Пайдалану алдында, тиісті түрде жұмыс істеуіне көз жеткізу үшін күат сымымен бірге берілген жерге қыска түйықталу ажыратқышын (GFCI) тексеріңіз. GFCI электр тогының соғу қаупін азайтады.
• Жоғарыда жұмыс істегенде, барлық қызметкерлер дульға киноі және құралдың астындағы аймақтан алшақ болуы қажет. Бүл заттар құлаған жағдайда ауыр жақақат қаупін азайтады.
• Тесік кесу құралдарын тек осы нүсқаулықта нүсқалғандай құбырдағы тесіктерді кесу үшін пайдаланыңыз. Басқа мақсаттарда пайдаланбаңыз не түрлендірмеңіз. Осы құралды басқаша пайдалану немесе басқа мақсаттарда түрлендіру ауыр жаракат қаупін артыруы мүмкін
• Тесік кесу құралын пайдаланбас бұрын, пайдаланылатын барлық жабдықтың нұсқаулары мен ескертүлерін оқыңыз және түсініңіз. Барлық нұсқаулар мен ескертүлерді орындамау мулік зақымына немесе ауыр дене жарақатына ақелуі мүмкін.

⚠️ ЕСКЕРТУ Механикалық ажарландыру, аралау, қырнау, бұрғылау және басқа құрылыс жұмыстарының нәтижесінде түзілетін тозаң мөлшерінің құрамында обыр ауруына, түа бітетін ақауларға неөзге репродуктивтік қабілет залалынаәкелетіні мәлім химиялық заттар бар. Осы химиялық заттардың, кейбірлері:

• Корғасын негізіндегі бояу қорғасыны
• Кірпіштердегі кристалдык кремний юс тотығы және цемент пен өзге тас қалау өнімдері және
• Химиялық түрде өндөлген аралау материалындағы күшән және хром

Осыжұмыстүрінорындаужийлігінеқарайосы әсерлердің қауінтері әр түрлі болады. Осы химиялық заттардың сізге әсерін азайту үшін: жақсы желдетілетін орында жұмыс істеңіз және арнайы микроскоптық бөлшектерді сүзіп алуға арналған шаңнан қорғайтын бетперделер секілді рүқсат етілген қауіпсіздік жабдығымен жұмыс істеңіз.

Егер осы RIDGID® өніміне қатысты қандай да бір сұрағыңыз болса:

– Жергілікті RIDGID дистрибьюторына хабарласыңыз.
– Жергілікті Ridge Tool байланыс орнын табу үшін RIDGID. сом немесе RIDGID.eu веб-торабына кіріңіз.
– Ridge Tool Техникалық қызмет бөліміне [e-mail] мекенжайы немесе АҚШ пен Канада аумағында 844-789-8665 нөміріне қоңырау шалу арқылы хабарласыңыз.

НС-450 үлгісінің сипаттамасы, техникалық сипаттары және стандартты жабдығы

Сипаттама

RIDGID ^ HC-450 үлгісіндегі тесік кесу құралы болат құбырында ең көп 4 ^3/4 дюймдік тесік кесуге арналған. Кесілетін тесіктердің түрлі диаметрлері қысымда емес құбыр магистральдеріне ойым жасау үшін Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^™ және басқа фитингтерді пайдалану мүмкіндігін береді.

НС-450 құрылғысында кесу араларының және кесу аралары жиектемелерінің барлық өлшемдеріне жарамды диаметрі ^5/8 дюйм қыскыш патрон бар. Кірістірілген электр қозғалтқыш және төмендеткіш редуктор диаметрі үлкен кесу араларының өнімділігін онтайландырады. Екі беру түткасы операторға тесік кесу құралын сол жақтан немесе оң жақтан қолдану мумкіндігін береді. Құралнегізіндегі айналатын деңгей ампуласы қайталанатын тесіктердің бір деңгейде орналасуын қамтамасыз етеді. Бийктігі 13 дюйм ғана НС-450 үлгісінің шағын құрылымы НС-450 құралын тар жерлерде немесе төбеге жақын орнатылатын құбырдың үстінде пайдалану мумкіндігін береді.

ЕСКЕРТПЕ! Mechanical T's, Hookers және Vic-O-Lets — Victaulic Tool Company компаниясының тіркелген сауда белгілері

Техникалық сипаттар

Мына диаметрлі кубырға

Кыскыш патронның айналу жилігі... 110 айналу жылдамдығы

Электр козгалткыш куаты..... 1,2 а.к.

Номиналдык тұтынылатын ток..... 120 В мәнінде 12 Ампер

220-240 В мәнінде 6 Ампер

100 В мәнінде 12 Ампер

Дыбыс кысымы (L _4 )* 97,4 дБ (A), K=3

Дыбыс куаты (LWA)* 101,43 дБ (A), K=3

* Дыбыс өлшемдері EN 62481-1 стандартына сәйкес келетін стандартталған сынаққа сәйкес олшенеді.
- Шығатын дыбыс орналасқан жеріңізге және осы құралдардың белгілі бір пайдалануына қарай әр түрлі болуы мүмкін.
- Дыбыстың кунделікті әсер деңгейлері әрбір қолдану түріне бағалануы және қажет болғанда тисті қаулісіздік шаралары қөлға алынуы тиіс. әсер деңгейлерін анықтаған кезде курал өшіріліп, пайдаланылмайтын уақыт ескерілуі қажет. Бул жалпы жұмыс кезеңінде әсер деңгейн сдауір зазайтуы мүмкін.

Элшемдер

Биіктігі..... 12,62 дюйм (29 см)

¥зындығы..... 17 дюйм (43 см)

Ені.... 17 дюйм (43 см)

Салмағы..... 42 фунт (19 кг)

Стандарты жабдык

• Тесік кесу құралы
• Патрон кілті
- ^5/8 дюймдік тесік арасының жиектемесі тіреуіш тілікпен және ^1/4 дюймдік бағыттауыш бұрғымен

КОСУ/ӨШІРУ қосқышы Реттегіш буранда Беру түтқасы Бурма түтқа Патрон GFCI Жиектеме Бағыттаўш бурғы Патрон кілті Шынжыр

1-сурет – Стандартты жабдыкпен НС-450

НС-300 үлгісінің сипаттамасы, техникалық сипаттары және стандартты жабдығы

Сипаттама

RIDGID ^ HC-300 үлгісіндегі тесік кесу құралы болат құбырында диаметрі ең көп 3 дюйм тесік кесуге арналған. Кесілетін тесіктердің түрлі диаметрлері қысымда емес құбыр магистральдеріне ойым жасау үшін Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^™ , Weld-O-Let ^™ және басқа фитингтерді пайдалану мүмкіндігін береді.

НС-300 курамында диаметрі 3 дюйм тесіктерге және өлшемі ең көп ^7 / 16 дюйм алты қырлы (патрон диаметрі ^1 / 2 дюйм) кес араларының стандартты жиектемелеріне жарамды диаметрі ^1 / _2 дюйм қыскыш патрон бар. Кірістірілген электр қозғалтқыш және төмендеткіш редуктор кесу араларының өнімділігін және қызмет ету мерзімін жұмыс диаметрлері шегінде онтайландырады. Бір беру түтқасы және ҚОСУ/ӨШІРУ қосқышы қондырғымен жұмыс істеуді женілдетеді. НС-300 қондырғысының шағын екі элементті құрылымы қондырғыны тар немесе қол жеткізу қыын аймақтарда қолдану мүмкіндігін береді.

ЕСКЕРТПЕ! Mechanical T's, Hookers және Vic-O-Lets — Victaulic Tool Company компаниясының тіркелген сауда белгілері.

Беру туткасы Патрон ГФИС Патрон кілті КОСУ/ өШІРУ КОСКЫШЫ Ескерту жапсырмасы Тутка бурдасы жиынтығы Шынжыр

2-сурет – Стандартты жабдыкпен НС-300 улгіси

Техникалық сипаттар

Кесілетін тесік диаметрі..... Ең көп 3 дюйм (76 мм)
Мына диаметрлі кубырға орнатылады.... 1 ^1 / 4 - 8 дюйм (30 мм - 200 мм)
Патронмен крысылатын курал сафактарының диаметрлер аукымы... ^1/16-^1/_2 дюйм (2 мм - 13 мм)
Кыскыш патронның, айналу жилігі... 360 айналу жылдамдығы Электр козғалтқыш куаты...... 1,2 а.к.

Номиналдык тутынылатын ток... 120 В мәнінде 11 Ампер 220-240 В мәнінде 5,5 Ампер 100 В мәнінде 12 Ампер

Дыбыс кысымы (L _PA )* 97,4 дБ (A), K=3

Дыбыс куаты (LWA)* 101,43 дБ (A), K=3

* Дыбыс өлшемдері EN 62481-1 стандартына сәйкес келетін стандартталған сынақка сәйкес өлшенеді.
- Шығатын дыбыс орналасқан жеріңізге және осы құралдардың, белгілі бір пайдалануына қарай әр түрлі болуы мүмкін.
- Дыбыстын кунделікті асер деңгейлері әрбір колдану туріне бағалануы және қажет болғанда тисті қау îпсіздік шаралары қолға алынуы тис. әсер деңгейлерін анықтаған кезде құрал өшіріліп, пайдаланылмайтын ұқыт ескерілуі қажет. Бул жалпы жұмыс кезеніңде асер деңгейін әдәүріз азайтүы мүмкін.

Элшемдер

Биіктігі.... 12,8 дюйм (32,5 см)

Жалпы салмағы.... 31 фунт (14 кг)

Heriz.... 10 фунт (4,5 кг)

- Тесік кесу құралы (Heriz және электр қозғалтқыш жиынтығы)

- Патрон кілті

3-сурет – Кұрылғының сериялық нөмірі

HC-450 және НС-300 тесік кескіш құралының сериялық нөмірі электр қозғалтқыштың төменгі жағында орналасқан. Соңғы 4 сан өндірілген айы мен жылын білдіреді (ААЖЖ).

Белгішелер

|

Куатты КОСУ

O

Куатты ОШІРУ

ЕСКЕРТПЕ Тиісті материалдарды тандау және орнату, біріктіру және түзу әдістері жүйе жасақтаушысының және/немесе орнатушысының жауапкершілігіне жатады. Жарамсыз материалдарды және әдістерді тандау жүйенің істен шығувына ақелуі мүмкін

Тот баспайтын болат және басқа коррозияға төзімді материалдар орнату, біріктіру және түзу кезінде ластануы мүмкін. Бүл ластану коррозияны және мезгілінен бұрын бұзылуға әкелуі мүмкін. Химиялық зат пен температураны қоса белгілі бір қызмет көрсету жағдайларына материалдар мен әдістердің жіті бағалануы кез келген орнату әрекеті алдында орындалуы қажет.

Жумыс алдында тексеру

ECKEPTY

Эр пайдаланған сайын тесік кесу құралын тексеріңіз және электр тогының соғуы және басқа да себептерден болатын қауінтерді азайтып, құрал зақымдануының алдын алу үшін кез келген ақауларды түзетіңіз.

1. Тесік кесу құралының электр құаты желісінен ажыратылғанына және ҚОСУ/ӨШІРУ қосқышының ӨШІРУ күйінде екеніне көз жеткізіңіз.
2. Туткаларын және басқару тетіктерін қоса құралдан майды, жақпа майды немесе кірді тазалаңыз. Бүл тексеруге және құралдың қыскыштан сырғанап кетүінің алдын алуға көмектеседі.

3. Тесік кесу құралында мыналардың бар-жоғын тексеріңіз:

4. Κуат сымында, жерге крыска туйыкталу ажыраткрышында (GFCI) және ашада закымның не турлендірудің жоқтығын тексеріңз.
   • Тиісті түрде жинақтау және толықтығы.

5. Кез келген сынык, тозған, жоқ, ретсіз немесе жабыскан бөліктер. Электр қозғалтқыш жиынтығының негіз жиынтығының үстіңгі және төменгі тіреулеріне тимей, бірқалыпты мен еркін айналатынына көз жеткізіңіз. Шынжырдың және бұрма түтқаның еркін қозғалатының тексеріңіз. НС-300 үлгісінде аша түйіспелері жұмысының дұрыстығын және электр қозғалтқыш жиынтығының негіз жиынтығына бекітпесін тексеріңіз (7-сурет).

4A-сурет – НС-450 ескерту жапсырмасы

4В-сурет – НС-300 ескерту жапсырмалары

• Ескерту жапсырмаларының бар-жоғы және оқылуы (4А және 4В суреттерін караңыз).
• Қауіпсіз және қалыпты жұмыс істеуіне жол бермеуі мүмкін басқа жағдай.

Егер ақаулықтар табылса, ақаулықтар түзетілгенше тесік кесу құралын пайдаланбаңыз.

1. Тесік кесу құралымен бірге пайдаланылатын жиектемені, араны және бұргғыларды тексеріңз және тозудың, деформацияның, бұзылудың немесе өзге закымдардың жоқтығына көз жеткізіңз. Өтпейтін немесе закымдалған кесу құралдарын пайдаланбаңыз. Өтпейтін немесе закымдалған кескіш құралдар қажетті күш мөлшерін арттырады, сапасы төмен кесіктерді жасайды және жаракат қаупін арттырады.
2. Құрғақ қолмен қуат көзі сымын жалғаңыз. Дұрыс жұмыс істейтініне көз жеткізу үшін электр сымындағы GFCI тексеріңіз. Тексеру түймесі басылған кезде ысыру түймесі қалқып шығуы қажет. Қалпына келтіру түймесін басу арқылы қайта іске қосыңыз. Егер GFCI дұрыс жұмыс істемесе, сымды ажыратыңыз және GFCI жәнделгенше тесік кесу құралын пайдаланбаңыз.
3. Тесік кесу құралын орнықты бетке орналастырыңыз және тиісті түрде жұмыс істейтінін тексеріңіз. Қыскыш патроннан алыс тұрыңыз. ҚОСУ/ӨШІРУ қосқышын ҚОСУ күйіне орнатыңыз. Электр қозғалтқыш қосылуы қажет, сондай-ақ, патрон шетінен қараған кезде сағат тілі бағытына қарсы айналуы қажет. Құралда тура келмеушілік, қысылу, оғаш дыбыстар немесе басқа да қалыптыдан тыс жағдайлардың бар-жоқтығын тексеріңіз. ҚОСУ/ӨШІРУ қосқышын ӨШІРУ күйіне орнатыңыз. Егер мааселелер анықталса, жәнделгенше құралды пайдаланбаңыз.
4. Тексеру аякталғаннан кейін, күрғақ қолмен күралды куат көзінен ажыратыңыз.

Кұрылғыны және жұмыс аумағын реттеу

ECKEPTY

Электр тогының соғуынан, шатысудан, езілуден және басқа себептерге байланысты жаракат алу қаупін азайту және құрал зақымын болдырмау үшін Тесік кесу құралын және жұмыс аумағын осы рәсімдерге сәйкес орнатыңыз.

Тесік кесу құралын құбырға барынша бекітіңіз. Дұрыс бекітілмеген Тесік кесу құралдары тайып құлап, сокқы және езілу жарақаттарына әкелуі мүмкін.

Кысымды ойым жұмыстарына пайдаланбаныз. Бар жүйеде кескен кезде кесу алдында құбырды ағызу және қысымын шығару керек. Бүл электр тогының соғу және басқа ауыр жаракаттар қаупін азайтады.

Жоғарыда жұмыс істегенде, барлық қызметкерлер дулыға киюі және төменгі аймақтан алшақ болуы қажет. Бул жабдық не басқа заттар құлаған жағдайда ауыр жақақат қаупін азайтады.

1. Жумыс аумағында мыналарды тексеріңіз:

• Жанғыш сүйықтықтардың, булардың немесе түтануы мумкін шаңның болуы. Бар болған жағдайда көздері анықталып, түзетілмейінше, аумақта жұмыс істеменçіз. Тесік кескіш жарылыска төзімді емес және үшқындар шығаруы мумкін.
• Барлық жабдық және пайдаланушы үшін таза, тегіс, тұрақты, күрғақ орын болуы керек.
• Тиісті кернеудің жерге дурыс түйыкталған электр розеткасы. Уш үш немесе GFCI розеткасы жерге дурыс қосылмаған болуы мумкін. Күманіңіз болса, розетканы руксаты бар электр маманына тексертіңіз.

• Электр розеткасына куат сымының ыктимал зақымдау көзі жоқ бөгеүлсіз жол.

• Орындалатын жұмысты тексеріңіз. Құбыр түрі мен диаметрін, әрі Құбыр айналасындағы аралықты анықтаңыз. Кесілетін тесік диаметрін және орналасатын орнын анықтаңыз. Тесік кесу орнын накты белгілеңіз. Фитингті орнатқан жағдайда өндіруші нұсқауларын орындаңыз. Жұмысқа жарамды жабдықты анықтаңыз. Құрал акқпараты бойынша Сипаттама және Техникалық сипаттар бөлімдерін қараңыз.

Тесік кесілетін құбыр сенімді тіреуде және орнықты екеніне көз жеткізіңіз. Құбыр жылжытылмай тесік кесу

куралының салмағын және кесу кезінде салынатын күштерді көтеруі қажет.

Егер бар жуйеде жұмыс істесеңіз, жүйе қысымының шығарылғанына және ағызылғанына көз жеткізіңіз. Тесік кесу құралдарында өндірісті токтатпай жәндеу жұмыстарын жүргізуге тыйым салынады. Қысымды жүйелерде немесе ішінде сұйықтықтар бар жүйелерде кесу төгілу, электр тогының соғу және басқа ауыр жаракат себебі болуы мүмкін. Құбырдың ішінде не бар екенін және ішіндегімен байланысты белгілі бір қауіптіліктерді ескеріңіз.

1. Пайдаланылатын жабдықтың, тиісті түрде тексерілгенін растаңыз.

2. Жургізілетін жұмыс үшін тиісті араны тандаңыз. Араның нұсқауларға сәйкес тиісті түрде құрылғанына және жұмысқа жарамды күйде екеніне көз жеткізіңіз. Бағыттауыш бұрғыны пайдалану ұсынылады. Бағыттауыш бұрғы ара шетінен 10 мм (³/₈ дюйм) шықпауы қажет, сондай-ақ, ол сенімді түрде бекітілуі қажет.

3. Тесік кесу құралын орнықты бетке орналастырыңыз және араны қыскыш патронға орнатыңыз. Араны немесе бұрғыны орнату немесе ауыстыру алдында ҚОСУ/ӨШІРУ қосқышының ӨШІРУ күйінде екенін, ал тесік кесу құралының куат көзінен ажыратылғанын унемі тексеріңіз.

- Ara сағағы енгізілетіндей етіп, қыскыш патронды барынша кең ашыңыз. Қажет болған кезде патронды ашу үшін арнайы кілтті пайдаланыңыз. Ара сағағының және патрон еріншелерінің таза екеніне көз жеткізіңіз.

- Сағақты патронға толық енгізіңіз. Араның патронда ортасы бойынша тураланғанына көз жеткізіңіз және қысқыш патронды қолмен қатайтыңыз.

- Патронды сағаққа барынша бекіту үшін кілтті барлық үш тесікте бұраңыз. Құралды ҚОСУ алдында кілтті қысқыш патроннан шығарып алуды ұмытпаңыз.

Тесік кесу құралын құбырға орнату

Тесік кесу құралының салмағы шамамен 42 фунтты құрайды. Құралды құбырға орналастыру үшін тиісті көтеру әдісін қолданыңыз, артық қуштемеңіз, аяқтарыңыз барлық ұқытта тепе-тендікті сақтау мақсатында тиісті түрде орналасуы қажет. Жағдайларға қарай тесік кесу құралын құбырға орнату үшін екі адам қажет болуы мүмкін.

Тесік кесу құралын кез келген бұрышта немесе кез келген бағдарда пайдалануға болады. Құбыр жанындағы немесе астындағы тесікті кескен кезде шынжырды құбыр айналасына бекіту үшін тесік кесу құралын құбырдың үстіне орналастыру, кейін құралды соңғы жұмыс қүйіне жылжыту оңайлау болуы мүмкін.

HC-450

1. Шынжырдың еркін салбырайтынына, ал бұрма түтқаның толық босатылғанына көз жеткізіңіз.

2. НС-450 тесік кесу құралын абайлап көтеріңіз және сына тәрізді бағыптауыштарды кесілетін тесік орналасқан жерге жақын құбырға тік бұрышта орналастырыңыз. Шынжырдың құбыр мен құрал негізі арасында емес екеніне көз жеткізіңіз.

3. Тесік кесу құралының орнықтылығын және бағытын қамтамасыз ету үшін кемінде бір қолыңызды құралда ұстаған жән. Шынжыр шетін ұстаңыз және оны құбыр айналасына oraңыз. Ең жақын шынжыр істікшесін тозуға төзімді тілікке іліңіз және тесік кесу құралын құбырда ұстан тұру үшін бұрма түтқаны барынша қатайтыңыз. (5-суретті қараңыз.)

Тозуға тезімді тілік Шынжыр

5-сурет – НС-450 шынжырын ілу

1. НС-450 тесік кесу құралының негізінде кесілетін тесіктер тізбегін туралау үшін пайдалануға болатын деңгей ампуласы бар. Тесік кесу құралы қажетті бұрышта орнатылған кезде ампуланы қөлденең қүйде бұруға болады, сондай-ак, тесік кесу құралының деңгей ампуласымен қөлденең туралануының арқасында кейінгі тесіктер бірдей бұрышта кесіледі. (б-суретті қараңыз.)

6-сурет – НС-450 тесік кесу құралының деңгей ампуласы

1. Күрал орнықтылығын және бағытын қамтамасыз ету мақсатында бір қолыңызды күралға қойып, күралдың соңғы күйін реттеу үшін бұрма түтқаны ақырын босатыңыз. Бағыттауыш бұрғыны қажетті тесік кесу ортасына қатысты туралаңыз және бұрма түтқаны барынша қатайтыңыз. Кұбырға сенімді түрде бекітілгеніне көз жеткізбес бұрын қолыңызды тесік кесу кұралынан алмаңыз. Араның қарысып қалу ықтималдығын барынша азайту үшін тесік кесу кұралы кұбырға сенімді түрде перпендикуляр бекітілу қажет.

HC-300

НС-300 күралын күбырға толық жиынтық ретінде орнатуға болады (НС-450 күралына ұқсас) немесе негізгі жиынтықты күралдан бөліп, негізді күбырға бекітіп, қозғалтқыш жиынтығын негіз жиынтығына орнатыңыз.

1. НС-300 тесік кесу құралын орнықты, сенімді бетке орналастырып, плунжерді сол жақ тіреудің артынан тартыңыз (7-сурет) және қозғалтқыш жиынтығын кетеріп, негіз жиынтығынан шығарып алыңыз.

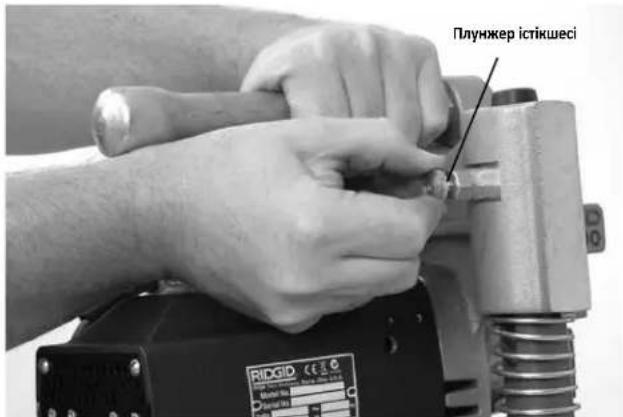

Плумжер істікшесі

7-сурет – Негіз бен қозғалтқыш жиынтықтарын бөлу

1. Шынжырдың еркін салбырайтынына, ал бүрма түтқаның негіз жыынтығында толық босатылғанына көз жеткізіңіз.
2. Сына тәрізді бағыттауыштармен негіз жынтылығн кесілетін тесік орналасқан жерге жақын құбырға тік бұрышта орналастырыңыз. Шынжырдың құбыр мен құрал негізі арасында емес екеніне көз жеткізіңіз.
3. Негіз жиынтығының орнықтылығын және бағытын қамтамасыз ету үшін кемінде бір қолыңызды құралда ұстаған жән. Шынжыр шетін ұстаңыз және оны құбыр айналасына ораңыз. Шынжыр керілген кезде шынжырдың бекітілген шетіндегі серіппе қысылады. Ең жақын шынжыр істікшесін шынжыр ілмегіне іліңіз – серіппенің керілуі шынжыр ілмегіне тіркелген шынжырды ұстан тұруға қөмектеседі. Негіз жиынтығын құбырда ұстан тұру үшін бекіткіш жиынтығын барынша қатайтыңыз. (8-суретті қараңыз.)

8-сурет – Шынжырды ілу

1. Козгалтқыш жиынтығын абайлап көтеріңз және козгалтқыш жиынтығындағы тіреу саңылауларын негіз жиынтығындағы тіреулермен туралаңыз. Козгалтқыш жиынтығын негізге бекіту мақсатында плунжердің тіреу тіркемесіне енетіндей етіп, козгалтқыш жиынтығын басыңыз. Козгалтқыш жиынтығының негізге сенімді түрде тіркелгенін тексеріңз. (9-суретті қараңыз.)
2. НС-300 күралының негізінде тесіктерді туралауға арналған деңгейлермен пайдаланылатын бірнеше ұнтақталған кесік бар (10-суретті қараңыз.)

9-сурет – НС-300 козгалткыш жиынтығын негіз жиынтығына тіркеу

10-сурет – НС-300 күралын туралау

1. Курал орныктылығын және бағытын қамтамасыз ету мақсатында бір қолыңызды құралға қойып, құралдың соңғы күйін реттеу үшін бекіткіш бұранда жиынтығын ақырын босатыңыз. Бағыттауыш бұрғыны қажетті тесік кесу ортасына қатысты туралаңыз және бекіткіш бұранда жиынтығын барынша қатайтыңыз. Құбырға сенімді түрде бекітілгеніне көз жеткізбес бұрын қолыңызды тесік кесу құралынан алмаңыз. Араның қарысып қалу ықтималдығын барынша азайту үшін тесік кесу құралы құбырға сенімді түрде перпендикуляр бекітілу қажет.

НС-300 күралын кұбырға толық жиынтық ретінде орнату үшін, шынжырды ілу мен туралауға қатысты НС-300 бөліміндегі ақпаратты пайдаланып, НС-450 бөлімінде көрсетілген қадамдарды орынданыз.

Тесік кесу құралының құат көзін қосу

1. КОСУ/ӨШІРУ коскышының ӨШІРУ куйінде екеніне көз жеткізіңіз.

2. Куат сымының қыскыш патроннан және жұмыса аумағынан қауіпсіз қашықтықта құралдың артқы жағынан жүргізілгеніне көз жеткізіңіз. Сымды ашық жерде электр желісіне өткізіңіз және құрғақ қолмен ашаны желіге жалғаңыз. Барлық қосылымдарды құрғақ ұстаңыз және жердің бетінде жатқызбаңыз. Егер қуат сымы жеткілікті турде ұзын болмаса, келесідей ұзартқыш сымдарды пайдаланыңыз:

3. Жаксы күйдегі.
   • Куралдағымен ұқсас үш үшты ашасы бар.

4. Сыртта пайдалануға арналған және таңбалауында «W» немесе «W-A» арінтері бар (мысалы, SOW) немесе H05VV-F, H05RN-F турлеріндегі кұрылымдық талаптарға немесе Халықаралық электротехникалық комиссия талаптарына (60227 IEC 53, 60245 IEC 57) сай.
5. Жеткілікті көлденен кима сымдарымен жабдыкталған (16 AWG (1,5 мм) 50' (15,2 м) не одан кем ұзындыққа, 14 AWG (2,5 мм²) 50' – 100' (15,2 м – 30,5 м) ұзындыққа). Кішірек сымдар шамадан тыс қызүү, окшаулағышты балқытуы немесе өрт не басқа да зақымдарды тудыруы мүмкін.

Узарткыш сымды пайдаланған кезде тесік кесу құралындағы GFCI үзарткыш сымды қорғамайды. Егер розетка GFCI арқылы қорғалмаған болса, үзарткыш сымда ақау болған жағдайда ток соғуының алдың алу үшін розетка мен үзарткыш сым арасындағы GFCI типті қосқышты пайдалану ұсынылады.

Унемі тиісті көзді корғау құралын кипін жүріңіз. Кесу құралдары сынуы не белшектенуі мүмкін. Кескен кезде үшуы не көзге тусуі мүмкін жоңқалар пайда болады.

Кысымды ойым жумыстарына пайдаланбаныз. Бар жүйеде кескен кезде кесу алдында кубырды ағызу және қысымын шығару керек. Бул электр тогының соғу және басқа ауыр жаракат қаупін азайтады.

Курылғыны пайдаланған кезде қолғап немесе бос киім кимеңіз. Жендер мен күртелерді тағулы сақтаңыз. Курылғыға қолыңызды созбаңыз. Киімді құрылғы тартып, нәтижесінде оралып қалуы мүмкін.

Саусактарыңыз бен қолыңызды айналатын патронға және араға жақындатпаңыз. Бүл шатысу қаупін және кесу нәтижесіндегі жаракаттарды азайтады.

Электр тогының соғуынан, шатысудан, езілуден және басқа себептерге байланысты жаракат алу қаупін азайту және тесік кескіш зақымын болдырмау үшін пайдалану нұсқауларын орындаңыз.

1. Тесік кесу құралының реттелгеніне, ал жұмыс аумағының тиісті түрде ұйымдастырылғанына және жұмыс аумағында бөгде адамдардың және басқа аландатушы тұстардың жоқтығына көз жеткізіңіз.

2. Мына мүмкіндіктер беретін дұрыс жұмыс күйін тандаңыз:

3. Тесік кесу құралын басқару, соның ішінде ҚОСУ/ӨШІРУ қосқышын және беру түтқасын. НС-300 құралында оператор қосқыш пен беру түтқасы орналасқан жақта тұрулы қажет. Құралды әзір ҚОСПАНЫЗ.

4. Тиісті тепе-тендік. Жұмыс кезінде операторға қолын созу қажет болмайтынына көз жеткізіңіз.

5. ҚОСУ/ӨШІРУ қосқышын ҚОСУ күйіне орнатыңыз. Ара мен бағыттауыш бұргғының айналу бағытын қадағалаңыз, олардың тіке және тиісті түрде қозғалатынына көз жеткізіңіз. Егер олар шайқалса немесе басқа мәселелер байқалса, қосқышты ӨШІРУ күйіне орнатыңыз және

куралды куат көзінен ажыратыңыз, пайдаланбас бұрын кез келген мәселелерді түзетіңіз. Механизмдердің қөзғалатын бөлшектеріне тусу ыктималдығын азайту үшін саусағыңызды, қолыңызды және киіміңізді айналатын патроннан алыс ұстаңыз.

1. Екі қолыңызды айналғыға қойыңыз және бағыттауыш бұрғыны кұбырға тигенше жылжыта беріңіз. Қуш салыңыз және бағыттауыш тесікті бұрғылауды бастаныз. Бағыттауыш бұрғыға/араға күш салмаңыз. Бүл ара мен құрал қөзғалтқышына артық жүктеме түсуіне және жабдықтың мерзімінен бұрын істен шығуынаәекелуі мүмкін.

11-сурет – Тесік кесу құралымен жұмыс істеу

Ара кубырға тиген кезде куш салуды жалғастыра беріңіз. Кесілетін тесік диаметріне және кубыр қабырғасы қалындығына қарай жоңқаны кетіру үшін араны ара-тура аздап кері тарту қажет болуы мумкін.

Қажет болған жағдайда тесік кесу құралын өшіріп, жұмыс дайындамасына тиісті майлау-салқындату сүйықтығы мөлшерін қолдануға болады. Майлау-салқындату сүйықтығын құрал жұмыс істеп түрған кезде қолдануға тыйым салынады, бул механизмдердің қөзғалатын бөлшектеріне тусу ықтималдығын артырады. Құрал жұмыс істеп түрған кезде майлау-салқындату сүйықтығының төгілуіне не шашырауына жол бермеу үшін тиісті қадамдарды орынданаңыз.

Тесік кесу аякталғанша ара кұбыр бойымен енген сайын, бұрғылауды ара-тура үзген жөн. Салынатын күшті азайтыңыз, себебі бул араның қарысып қалуына жол бермейді.

1. Тесік кесу аякталғаннан кейін, араны кұбырдан кері тартыңыз және ҚОСУ/ӨШІРУ қосқышын ӨШІРУ күйіне орнатыңыз.

2. Тесік кесу құралын құбырдан шығарып алу үшін оны орнату рәсімін кері ретпен орынданаңыз. Шынжырды бостау немесе НС-300 құралындағы плунжерді тарту алдында тесік кесу құралын қолмен сенімді түрде ұстаңыз.

3. Егер кубырдан кесілген дискіні арадан шығарып алу кажет болса, ҚОСУ/ӨШІРУ қосқышының ӨШІРУ күйінде екенін, ал тесік кесу құралының қуат көзінен ажыратылғанын үнемі тексеріңіз. Қубырдан кесілген дискіні абайлап алыңыз, диск ыстық, ал жиектері үшкір болуы мумкін.

Техникалық қызмет көрсету нүсқаулары

ECKEPTY

Қызмет көрсетуді орындау немесе реттеулер жасау алдында ҚОСУ/ӨШІРУ қосқышының ӨШІРУ күйінде болғанына және құралдың ажыратылғанына көз жеткізіңіз.

Электр тогының соғуынан, шатысудан және басқа себептерден жарақат алу қаупін азайту үшін құралға осы рәсімдерге сәйкес қызмет көрсетіңіз.

Тазалау

Эрбір пайдаланудан кейін жоңқаны немесе майды жұмсақ таза ылғал шуберекпен кетіріңіз, әсіресе тіреулер секілді бөлшектердің қатыстық жылжу аймақтарынан. Қозғалтқыштың желдету саңылауларынан шаң мен қоқысты тазалап кетіріңіз.

Майлау

Тесік кесу құралдарының редукторлары қымталған агрегаттар ретінде жасалған, олар ірі жылыстау жағдайларын қоспағанда ешбір қосымша майлауды қажет етпейді. Осындай жағдайларда құралдарды сервистік орталыққа қайтарған жән.

Тіреулердегі мойынтіректерді майламаңыз. Мойынтіректер майланбайтын ретінде жасалған, жакпа май мойынтіректерді істен шығаруы мүмкін кір мен қоқысты устап тұрады.

Қажет болған кезде шынжыр мен бекіткіш буранданы сүйық жақпа майымен майлауға болады. Ашық беттерден артық майды сүртіп алыңыз.

Кылшактарды ауыстыру

Козгалтқыш қылшақтарын алты айда бір рет тексеріңіз және ^1/_2 дюймнен кем қалынддыққа дейін тозған кезде ауыстырыңыз.

1. Какпакты бекітетін төрт бұранданы шешіңіз және какпакты шығарып алыңыз.
2. Атауызбен козғалтқыш қылшақтарын сыртқа шығарып алыңыз. Ағытпаны ажыратыңыз. (12-суретті караңыз.)

Коскыш Окшаулау тілігі Кылшак

12-сурет – Какпағы шешілген қозғалтқышқа қылшақты орнату

1. Коммутаторда тозу белгілерін тексеріңіз. Егер шамадан көп тозған болса, құралға қызмет көрсетіңіз.

2. Кылшакты устағышка енгізіңіз және оны қозғалтқыш корпусына салыңыз. Қозғалтқышты қарап шығыңыз және окшаулау тіліктердің қылшақ устағышы мен корпусы арасында тиісті түрде орналасқанын тексеріңіз. Ағытпаны жалғаңыз және қозғалтқыш қақпағын орнына орнатыңыз.

Реттегіш бурандамен реттеу

Реттегіш бурандалар негіз бен қозғалтқыш живынтығы арасындағы үйкелісті реттеу үшін НС-450 құралына орнатылған. Қажетті реттеуді орындау үшін реттегіш бурандаларды қатайтыңыз не босатыңыз. (13-суретті қараңыз.)

RIDGID HC-450 Реттегіш бурандалар

13-сурет – Реттегіш бурандаларды реттеу

Косалкы куралдар

ECKEPTY

Ауыр дене жаракаты қаупін азайту үшін төменде көрсетілген RIDGID тесік кесу құралдарымен пайдалануға арнайы жасақталған және кеңес етілген қосалқы құралдарды ғана пайдаланыңыз. Басқа құралдармен жұмыс істеуге жарамды өзге қосалқы құралдар RIDGID тесік кесу құралдарымен пайдаланылған кезде қауіпті болуы мүмкін.

НС-300 улгісі

Каталог нөмірі	Сипаттама
16671	R2S бөлшектенбейтін сағак жиектемесі
84427	HC-450/HC-300 тасымалдау сауыты
77017	Патрон кілті

HC-450 үлгісі

Каталог нөмірі	Сипаттама
84427	HC-450 тасымалдау сауыты
59502	Тек араларға арналған R4^5/_8 дюймдік жиектеме
59132	Патрон кілті

Аралар тізбесін RIDGID каталогынан караңыз.

Курылғыны сақтау

⚠️ ЕСКЕРТУ Тесік кесу құралын жай ішінде немесе жауынды ауа-райында қапталған күйде сақтау керек. Құрылғыны балалардың және тесік кесу құралымен таныс емес адамдардың қолы жетпейтін, құлыпталған аумақта сақтаңыз. Құрылғы тәжірибесі жоқ пайдаланушылардың қолында ауыр жақақатқа әкеліп соғуы мүмкін.

Кызмет көрсету және жәндеу

ECKEPTY

Орынсыз қызмет көрсету немесе жөндеу құрылғы пайдалануын қауіпті етуі мүмкін.

"Техникалық қызмет көрсету нұсқаулары" осы құрылғының көптеген қызмет көрсету қажеттіліктерін қамтиды. Осы бөлімде көрсетілмеген қандай да бір мәселелерді RIDGID өкілетті қызмет көрсету маманы ғана шешуі қажет.

Күралды RIDGID өкілетті тәуелсіз қызмет көрсету орталығына апару немесе зауытка қайтару қажет.

Ең жақын RIDGID өкілетті тәуелсіз қызмет көрсету орталығы немесе кез келген қызмет не жөндеу сұрақтары бойынша акпарат алу үшін:

• Жергілікті RIDGID дистрибьюторына хабарласыңыз.
• Жергілікті RIDGID байланыс орнын табу ушін RIDGID.com немесе RIDGID.eu веб-торабына кіріңіз.
• Ridge Tool Техникалық қызмет бөліміне [e-mail] мекенжайы немесе АҚШ пен Канада аумағында 844-789-8665 нөміріне қоңырау шалу арқылы хабарласыңыз

Тастay

Тесік кесу құралының бөліктерінде құндыматериалдар бар және оларды қайта өңдеуге болады. Жергілікті жерде орналасқан қайта өңдеумен айналысатын компаниялар бар. Құрамдастарды барлық қолданылатын талаптарға сәйкес кәдеге жаратыңыз. Қосымша акпарат алу үшін жергілікті қалдықтарды реттеу үйымына хабарласыңыз.

ЕО елдері үшін: Электр жабдығын тұрмыстық қоқыстармен бірге тастамаңыз!

Еуропа елдерінің 2002/-96/ЕО Калдык электр және электрондык жабдык бойынша нусқаулығына және оның үлтық заңдарға ендірілуіне сәйкес, будан әрі пайдаланылмайтын электр жабдығы

жеке жиналып, қоршаған ортаға зиян келтірмейтіндей тасталуы керек.

RIDGID® HC-450/HC-300 Hole Cutting Tools

MANUFACTURER AUTHORIZED REPRESENTATIVE

Біз жоғарыда көрсетілген құрылғылардың, пайдаланушы нұсқаулығына сейкес пайдаланынған жағдайда төменде көрсетілген Директивалар мен Стандарттардың тиісті талаптарына жауап беретінін мәлімдейміз.

EU-CONFORMITEITSVERKLARING
