Merk	Ridgid
Model	HC450
Producttype	Gatenzaag voor stalen buizen
Max. snijcapaciteit	120 mm (4 3/4")
Buisdiameterbereik	Ø 30 tot 200 mm (1 1/4" - 8")
Boorkopcapaciteit	∅ 2 tot 16 mm (1/16" - 5/8")
Toerental boorkop	110 tpm
Ontwikkeld vermogen	1,2 pk
Stroom (weerstand)	12 A bij 120 V, 6 A bij 220-240 V, 12 A bij 100 V
Geluidsdruk (LpA)	94,4 dB(A), K=3
Geluidsvermogen (LWA)	101,43 dB(A), K=3
Afmetingen (H x B x D)	29 x 43 x 43 cm
Gewicht	19 kg (42 lb)
Voeding	Elektrisch, spanning variabel afhankelijk van uitvoering (100-240 V)
Hoofdfuncties	Boren van gaten voor verbindingen op stalen buizen (Mechanical T, Hooker, Vic-O-Let, enz.)
Onderhoud en reiniging	Reinigen met zachte vochtige doek, beperkte smering, koolborstels om de 6 maanden vervangen
Veiligheid	Ingebouwde aardlekschakelaar, verplichte oogbescherming, handschoenen verboden
Onderdelen en repareerbaarheid	Zaagbladdrager, boorkopsleutel, koolborstels; reparatie door erkend Ridgid servicecentrum
Algemene informatie	Levenslange garantie, recycling conform Europese regelgeving

Veelgestelde vragen - HC450 RIDGID

Wat is de maximale snijcapaciteit van de HC450 gatenzaag?

De maximale snijcapaciteit is 120 mm (4 3/4") diameter in stalen buizen.

Welke soorten buizen kunnen worden geboord met de HC450?

De HC450 is ontworpen voor het boren in stalen buizen met een diameter van 30 tot 200 mm (1 1/4" - 8").

Hoe installeer ik de HC450 correct op een buis?

Plaats de zaag op de buis, haak de ketting om de buis en draai de zwenkhendel volledig vast. Gebruik de ingebouwde waterpas om meerdere boringen uit te lijnen.

Wat zijn de essentiële veiligheidsmaatregelen voor het gebruik van de HC450?

Draag altijd een oogbescherming, draag geen handschoenen of loszittende kleding, houd uw handen uit de buurt van de draaiende boorkop en zorg ervoor dat de buis drukloos is voordat u boort.

Hoe test ik de aardlekschakelaar van de HC450?

Sluit het apparaat aan met droge handen, druk op de testknop: de resetknop moet uitkomen. Reset door op de resetknop te drukken. Als de aardlekschakelaar niet werkt, laat het apparaat dan repareren.

Wat is het toerental van de boorkop van de HC450?

Het toerental van de boorkop is 110 tpm.

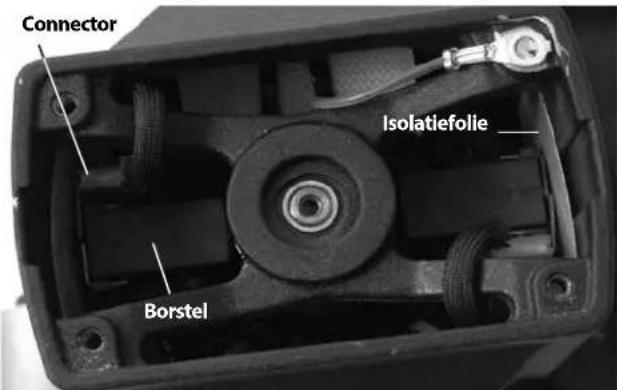

Hoe vervang ik de koolborstels van de motor van de HC450?

Verwijder het motordeksel, trek de versleten koolborstels eruit met een tang, plaats de nieuwe koolborstels in de borstelhouders en plaats het deksel terug. Vervang de koolborstels als de dikte minder is dan 13 mm (1/2").

Welke accessoires zijn beschikbaar voor de HC450?

De accessoires omvatten een transportkoffer (ref. 84427), een zaagbladdrager R4 ∅ 5/8" (ref. 59502) en een boorkopsleutel (ref. 59132). Raadpleeg de Ridgid-catalogus voor gatenzaagbladen.

Hoe onderhoud ik de HC450 na gebruik?

Reinig het apparaat met een zachte vochtige doek, verwijder spanen en vuil uit de ventilatieroosters. Smeer de ketting en de stelschroeven indien nodig met lichte olie. Bewaar het apparaat beschermd tegen weersinvloeden.

Waar kan ik reserveonderdelen voor de HC450 vinden?

Neem contact op met een erkend Ridgid-servicecentrum of raadpleeg de websites Ridgid.com of Ridgid.eu om het dichtstbijzijnde servicecentrum te vinden. Gebruik uitsluitend originele Ridgid-onderdelen.

GEBRUIKSAANWIJZING HC450 RIDGID

Lees aandachtig deze handleiding voordat u dit toestel gebruikt. Het niet begrijpen en naleven van de volledige inhoud van deze handleiding kan resulteren in elektrische schokken, brand en/of ernstige verwondingen.

HC-450/HC-300 Gatzaagmachines

Noteer het serienummer hieronder en bewaar het serienummer van het product dat zich op het identificatieplaatje bevindt.

Serie-nr.

Inhoudsopgave

Registratieformulier voor serienummer van machine....55

Veiligheidssymbolen 57

Algemene veiligheidsvoorschriften 57

Werkplek....57

Elektrische veiligheid....57

Persoonlijke veiligheid 58

Gebruik en onderhoud van het gereedschap 58

Onderhoud....58

Veiligheidsvoorschriften voor gatzaagmachine 59

Model HC-450, technische beschrijving en standaarduitrusting 59

Beschrijving....59

Technische beschrijving 60

Standaarduitrusting....60

Model HC-300, technische beschrijving en standaarduitrusting 60

Beschrijving....60

Technische beschrijving 61

Standaarduitrusting....61

Pictogrammen....61

Inspectie vóór gebruik....61

Instellen van de machine en inrichten van de werkplek 62

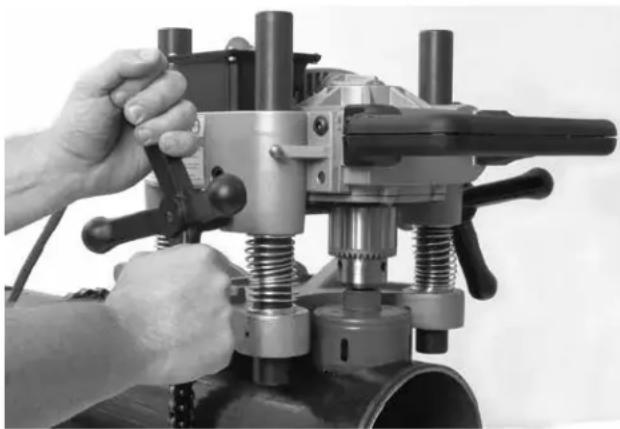

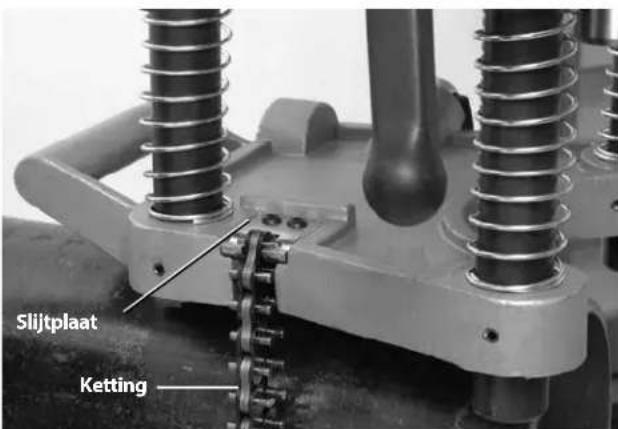

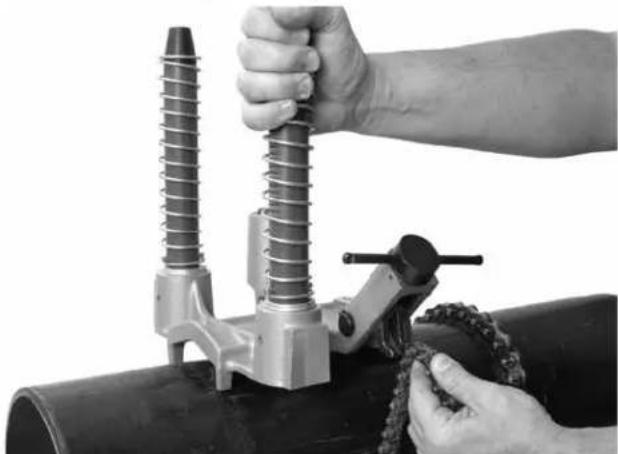

De gatzaagmachine op de buis monteren....63

HC-450....63

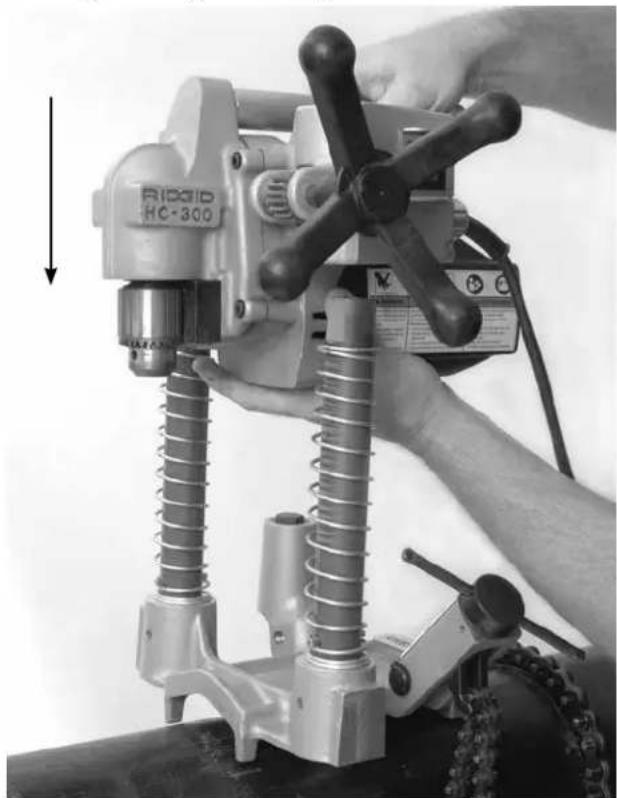

HC-300....64

Aandrijven van de gatzaagmachine....65

Gebruiksaanwijzing....66

Onderhoudsinstructies....67

Reinigen....67

Smeren 67

Borstels vervangen 67

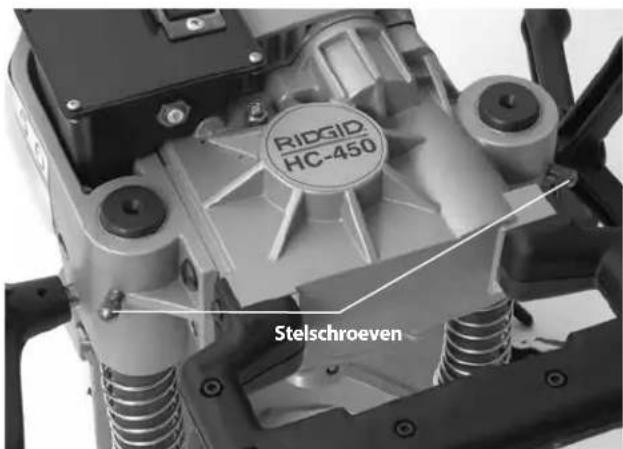

Stelschroefverstelling 67

Hulpstukken 67

Opbergen van de machine 68

Onderhoud en reparatie....68

Afvalverwijdering....68

EU-Verklaring van overeenstemming......Binnenkant van de achteromslag

Levenslange garantie ....Achterflap

* Vertaling van de oorspronkelijke gebruiksaanwijzing

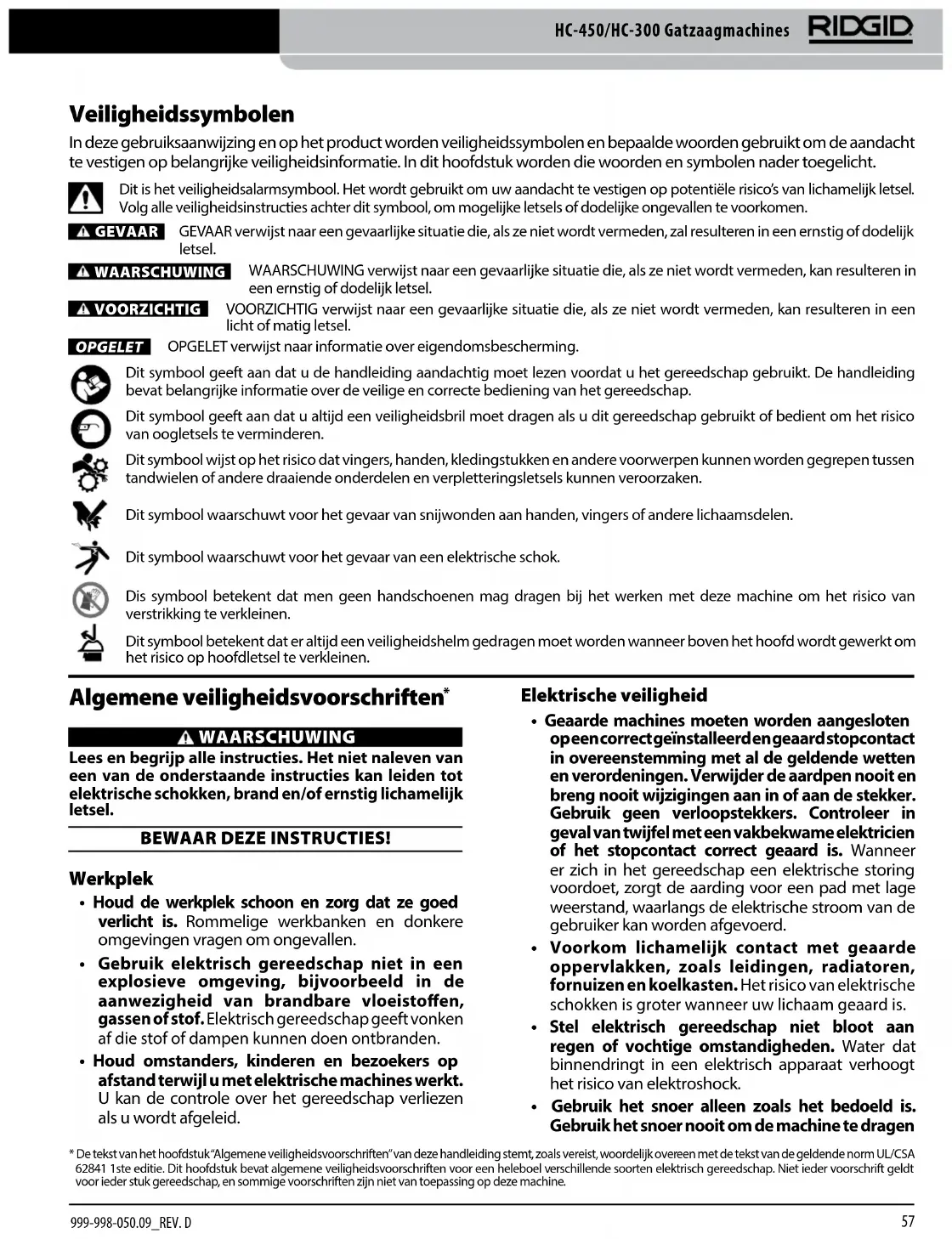

Veiligheidssymbolen

In deze gebruiksaanwijzing en op het product worden veiligheidssymbolen en bepaalde woorden gebruikt om de aandacht te vestigen op belangrijke veiligheidsinformatie. In dit hoofdstuk worden die woorden en symbolen nader toegelicht.

Dit is het veiligheidsalarmsymbool. Het wordt gebruikt om uw aandacht te vestigen op potentiële risico's van lichamelijk letsel. Volg alle veiligheidsinstructies achter dit symbool, om mogelijke letsels of dodelijke ongevallen te voorkomen.

GEVAAR

GEVAAR verwijst naar een gevaarlijke situatie die, als ze niet wordt vermeden, zal resulteren in een ernstig of dodelijk letsel.

WAARSCHUWING

WAARSCHUWING verwijst naar een gevaarlijke situatie die, als ze niet wordt vermeden, kan resulteren in een ernstig of dodelijk letsel.

⚠️ VOORZICHTIG

VOORZICHTIG verwijst naar een gevaarlijke situatie die, als ze niet wordt vermeden, kan resulteren in een licht of matig letsel.

OPGELET

OPGELET verwijst naar informatie over eigendomsbescherming.

Dit symbool geeft aan dat u de handleiding aandachtig moet lezen voordat u het gereedschap gebruikt. De handleiding bevat belangrijke informatie over de veilige en correcte bediening van het gereedschap.

Dit symbool geeft aan dat u altijd een veiligheidsbril moet dragen als u dit gereedschap gebruikt of bedient om het risico van oogletsels te verminderen.

Dit symbool wijst op het risico dat vingers, handen, kledingstukken en andere voorwerpen kunnen worden gegrepen tussen tandwielen of andere draaiende onderdelen en verpletteringsletsels kunnen veroorzaken.

Dit symbool waarschuwt voor het gevaar van snijwonden aan handen, vingers of andere lichaamsdelen.

Dit symbool waarschuwt voor het gevaar van een elektrische schok.

Dis symbool betekent dat men geen handschoenen mag dragen bij het werken met deze machine om het risico van verstrikking te verkleinen.

Dit symbool betekent dat er altijd een veiligheidshelm gedragen moet worden wanneer boven het hoofd wordt gewerkt om het risico op hoofdletsel te verkleinen.

Algemene veiligheidsvoorschriften\*

WAARSCHUWING

Lees en begrijp alle instructies. Het niet naleven van een van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig lichamelijk letsel.

BEWAAR DEZE INSTRUCTIES!

Werkplek

• Houd de werkplek schoon en zorg dat ze goed verlicht is. Rommelige werkbanken en donkere omgevingen vragen om ongevallen.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontbranden.
• Houd omstanders, kinderen en bezoekers op afstand terwijl u met elektrische machines werkt. U kan de controle over het gereedschap verliezen als u wordt afgeleid.

Elektrische veiligheid

• Geaarde machines moeten worden aangesloten opeencorrectgeïnstalleerden geaardstopcontact in overeenstemming met al de geldende wetten en verordeningen. Verwijder de aardpen nooit en breng nooit wijzigingen aan in of aan de stekker. Gebruik geen verloopstekkers. Controleer in geval van twijfel met een vakbekwame elektricien of het stopcontact correct geaard is. Wanneer er zich in het gereedschap een elektrische storing voordoet, zorgt de aarding voor een pad met lage weerstand, waarlangs de elektrische stroom van de gebruiker kan worden afgevoerd.
• Voorkom lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico van elektrische schokken is groter wanneer uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat binnendringt in een elektrisch apparaat verhoogt het risico van elektroshock.
• Gebruik het snoer alleen zoals het bedoeld is. Gebruik het snoer nooit om de machine te dragen

of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen en bewegende onderdelen. Vervang een beschadigd snoer onmiddellijk.

Beschadigde snoeren verhogen de kans op elektrische schokken.

- Wanneer u een elektrische machine buiten gebruikt, dient u een buitenverlengsnoer te gebruiken met markering "W-A" of "W". Dergelijke snoeren zijn bedoeld om buiten te worden gebruikt en verminderen het risico van elektrische schokken.

Persoonlijke veiligheid

- Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van een elektrische machine. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of geneesmiddelen. Als u ook maar even niet oplet tijdens het gebruik van elektrisch gereedschap kan dit resulteren in ernstig lichamelijk letsel.

- Draag aangepaste kleding. Draag geen loszittende kledingstukken of sieraden. Bind lang haar bij elkaar. Houd uw haren, kleding en handschoenen uit de buurt van bewegende delen. Losse kledingstukken, juwelen of lang haar kunnen worden gegrepen door bewegende onderdelen.

- Voorkom ongewild starten. Vergewis u ervan dat de schakelaar op OFF staat alvorens de stekker in te steken. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het onder stroom zetten van elektrisch gereedschap waarvan de schakelaar op ON staat, verhoogt de kans op ongevallen.

- Verwijder eventueel aanwezige stelsleutels en andere sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel bevestigd aan een draaiend onderdeel van een elektrisch gereedschap kan persoonlijk letsel veroorzaken.

- Tracht nooit te ver te reiken. Zorg dat u altijd stevig staat en uw evenwicht houdt. Wanneer u stevig staat en uw evenwicht bewaart, behoudt u meer controle in onverwachte situaties.

- Gebruik een veiligheidsuitrusting. Draag altijd een veiligheidsbril. Aan de werkomstandigheden aangepaste beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipzolen, een veiligheidshelm en gehoorbescherming verminderen het risico op lichamelijk letsel.

Gebruik en onderhoud van het gereedschap

- Gebruik klemmen of een andere geschikte methode om het werkstuk op een stabiel

platform vast te zetten en te ondersteunen. Het werkstuk vasthouden met de hand of tegen uw lichaam is niet stabiel en kan leiden tot verlies van de controle.

- Forceer de machine niet. Gebruik het juiste gereedschap voor uw werkzaamheden. Het juiste gereedschap werkt beter en veiliger als u het gebruikt aan het tempo waarvoor het is ontworpen.

- Gebruik het elektrisch gereedschap niet als het niet meer met de schakelaar in- of uitgeschakeld kan worden. Een toestel dat niet in-en uitgeschakeld kan worden met de schakelaar is gevaarlijk en moet hersteld worden.

- Verwijder de stekker uit het stopcontact alvorens instellingen uit te voeren, toebehoren te vervangen of het apparaat op te bergen. Deze preventieve veiligheidsmaatregelen verkleinen het risico op het per ongeluk starten van de elektrische machine.

- Bewaar machines die niet worden gebruikt buiten het bereik van kinderen en ongeschoolde personen. Gereedschap is gevaarlijk in de handen van ongeschoolde gebruikers.

- Onderhoud machines zorgvuldig. Houd snijwerktuigen scherp en schoon. Goed onderhouden gereedschap met scherpe snijranden zal minder gemakkelijk blokkeren en is gemakkelijker te bedienen.

- Controleer op verkeerd aangesloten en vastgelopen bewegende delen, defecte onderdelen en andere omstandigheden die gevolgen kunnen hebben voor de werking van het gereedschap. Als de machine beschadigd is, moet u ze laten repareren voordat u ze weer in gebruik neemt. Heel wat ongevallen worden veroorzaakt door slecht onderhouden gereedschap.

- Gebruik alleen hulpstukken die door de fabrikant voor uw model worden aanbevolen. Accessoires die geschikt zijn voor de ene machine kunnen gevaarlijk zijn wanneer ze op een andere machine worden gebruikt.

Onderhoud

- Het onderhoud van toestellen mag alleen uitgevoerd worden door bevoegd onderhoudspersoneel. Onderhoud uitgevoerd door onbevoegd personeel kan resulteren in een letselrisico.

- Gebruik uitsluitend originele en identieke reserveonderdelen bij het onderhouden van het toestel. Volg de instructies in het onderhoudshoofdstuk van deze handleiding.

Gebruik van niet-erkende onderdelen of het niet naleven van de onderhoudsinstructies kan resulteren in een risico van elektrische schokken of letsels.

Veiligheidsvoorschriften voor gatzaagmachine

⚠ WAARSCHUWING

Dithoofdstukbevatbelangrijkeveiligheidsinformatie die specifiek betrekking heeft op dit toestel.

Lees de voorzorgsmaatregelen aandachtig door alvorens u deze gatzaagmachine gebruikt om het risico van elektrische schokken, brand of ander ernstig lichamelijk letsel te verminderen.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE RAADPLEGING!

Bewaar deze handleiding bij de machine zodat de gebruiker ze bij de hand heeft.

• Draag altijd een gepaste veiligheidsbril. Snijwerktuigen kunnen breken of versplinteren. Bij het zagen ontstaan er spaanders die in de ogen kunnen vliegen of vallen.
• Draag nooit handschoenen of loszittende kledij bij het gebruiken van de machine. Zorg dat mouwen en jasjes dichtgeknoopt zijn. Reik nooit over de machine. Kledingstukken kunnen worden gegrepen door en verstrikt raken in de machine.
• Houd uw vingers en handen uit de buurt van de ronddraaiende boorkop en zaag. Dat verkleint het risico van verstrikkings- en snijletsels.
• Bevestig de gatzaagmachine correct op de buis. Verkeerd bevestigde gatzaagmachines kunnen vallen en slag- en verpletteringsletsels veroorzaken.
• Niet gebruiken voor het zagen in buizen onder druk. Bij het zagen in een bestaand systeem moet de buis worden leeggelaten en moet de druk er uit worden gelaten alvorens er in te zagen. Dat verkleint het risico van elektrische schokken en andere ernstige letsels.
• Vóór gebruik dient u de bij het voedingssnoer geleverde verliesstroomschakelaar te testen om na te gaan of hij correct werkt. Een verliesstroomschakelaar vermindert de kans op elektrische schokken.

• Bij werkzaamheden boven het hoofd moeten alle werknemers veiligheidshelmen dragen en moet het gebied onder de machine vrij zijn van obstakels. Dat verkleint het risico van ernstige letsels door vallende voorwerpen.

• Gebruik de gatzaagmachine uitsluitend voor het zagen van gaten zoals aangegeven in deze handleiding. Gebruik ze niet voor andere doeleinden en breng er geen wijzigingen aan aan. Andere toepassingen of het aanbrengen van wijzigingen aan deze machine voor andere doeleinden kan het risico van ernstige letsels verhogen.

• Lees en begrijp de instructies en waarschuwingen voor al het gebruikte gereedschap alvorens u de gatzaagmachine gebruikt. Het niet naleven van deze instructies kan leiden tot materiële schade en/of ernstig lichamelijk letsel.

⚠ WAARSCHUWING Bepaald stof dat wordt gegenereerd bij het schuren, zagen, slijpen, boren of andere bouwactiviteiten bevat chemische stoffen waarvan is geweten dat ze kanker, geboorteafwijkingen of andere voortplantingsschade kunnen veroorzaken. Enkele voorbeelden van dergelijke chemische stoffen zijn:

• Lood van loodhoudende verf
• Silicakristallen van bakstenen en cement en andere metselproducten, en
• Arsenicum en chromium van chemisch behandeld timmerhout.

Het risico dat u loopt bij dergelijke blootstellingen varieert naargelang de frequentie waarmee u dit soort werk uitvoert. Doe het volgende om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde omgeving, en werk met een goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal bestemd zijn voor het tegenhouden van microscopisch fijne deeltjes.

Als u vragen hebt over dit RIDGID® product:

– Bij uw plaatselijke RIDGID-distributeur.
– Ga naar RIDGID.com of RIDGID.eu voor de gegevens van uw lokale Ridge Tool contactpunt.
– Neem contact op met het Ridge Tool Technical Services Department via [e-mail] (of in de VS en Canada via het nummer 844-789-8665.

Model HC-450, technische beschrijving en standaarduitrusting

Beschrijving

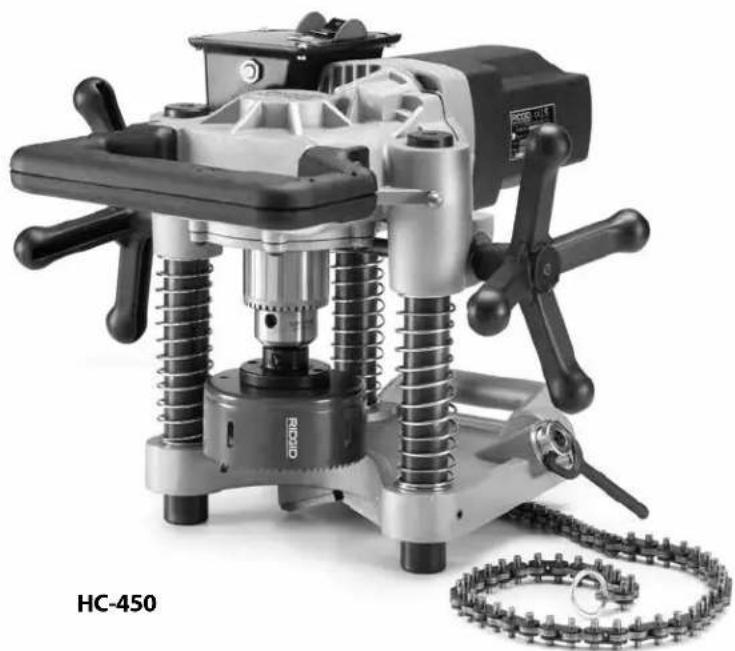

De RIDGID ^ model HC-450 gatzaagmachine is bestemd voor het zagen van gaten tot 4^3/_4'' / 120 mm in stalen buis. De vele gatafmetingen maken het gebruik mogelijk van Mechanical T's ^ , Hookers ^ , Vic-O-Lets ^TM , en andere fittings voor het vertakken van drukvrije buisleidingen.

De HC-450 heeft een ^5/_8 " / 16 mm -boorkop waarin alle mogelijke afmetingen van gatzagen en gatzaagassen passen. Een integrale motor en tandwielreductie optimaliseert de werking van gatzagen. De twee aanvoerhendels stellen de gebruiker in staat de gatzaagmachine zowel langs links als langs rechts te bedienen. Een ronddraaiende waterpas in de basis maakt het mogelijk een reeks gaten uit te lijnen. Dankzij haar geringe hoogte (slechts 13" / 32 cm) kan de HC-450 worden gebruikt in kleine ruimten of bovenop vlakbij het plafond geïnstalleerde buizen.

OPMERKING! Mechanical T's, Hookers en Vic-O-Lets zijn geregistreerde handelsmerken van Victaulic Tool Company.

Technische beschrijving

Zaagcapaciteit.... tot 4 ^3/_4 " / 120 mm

Buismontagecapaciteit.... 1 ^1/4 " - 8" / 30 mm - 200 mm

Capaciteit boorkop.... 1/16" - 5/8" / 2 mm - 16 mm

Boorkoptoerental.... 110 RPM

Motorvermogen.... 1.2 PK / 900W

Nominale stroomafneming...... 12 Amp @ 120V

6 Amp @ 220-240V

12 Amp @ 100V

Geluidsdrukniveau (L _PA ) ^* .... 97,4 dB(A), K=3

Geluidsvermogensniveau (LWA)*..... 101,43 dB(A), K=3

* Geluidsmetingen worden uitgevoerd in overeenstemming met de gestandaardiseerde test zoals beschreven in de norm EN 62481-1.

- Geluidsemissies kunnen variëren naargelang de plaats waar u zich bevindt, en het specifieke gebruik van dit gereedschap.

- De dagelijkse blootstellingsniveaus voor geluid moeten voor elke toepassing worden geëvalueerd en er moeten passende veiligheidsmaatregelen worden genomen wanneer dat nodig is. Bij de evaluatie van de blootstellingsniveaus moet ook rekening worden gehouden met de tijd dat het gereedschap uitgeschakeld en niet in gebruik is. Dit kan het blootstellingsniveau over de totale werktijd aanzienlijk verminderen.

Afmetingen

Hoogte.... 12.62" / 32 cm

Lengte.... 17" / 43 cm

Breedte.... 17" / 43 cm

• Gatzaagmachine
• Boorkopsleutel
• 58 " / 16 mm gatzaagas m/achterplaat en 14 " / 6,3 mm centreerboor

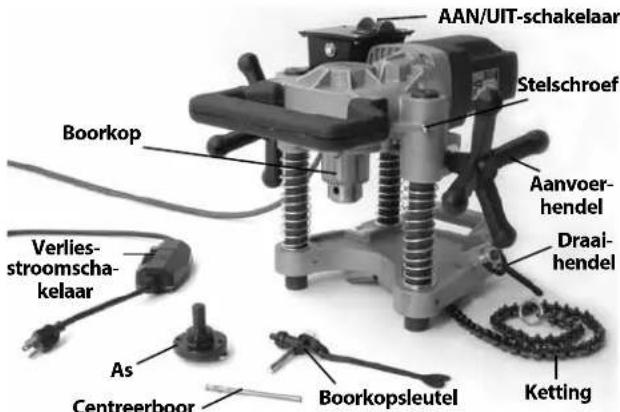

AAN/UIT-schakelaar Stelschroef Boorkop Aanvoer-hendel Draai-hendel Verlies-stroomschakelaar As Centreerboor Boorkopsleutel Ketting

Figuur 1 – HC-450 met standaarduitrusting

Model HC-300, technische beschrijving en standaarduitrusting

Beschrijving

De RIDGID® model HC-300 gatzaagmachine is bestemd voor het zagen van gaten tot een diameter van 3" / 76 mm in stalen buis. De vele gatafmetingen maken het gebruik mogelijk van Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ en andere fittings voor het vertakken van drukvrije buisleidingen.

De HC-300 is uitgerust met een ^1/2 " / 13 mm -boorkop voor alle gatafmetingen tot een diameter van 3" / 76 mm en standaardgatzaagassen tot ^7/16 " / 11 mm Hex ( ^1/_2 " / 13 mm boorkopmaat). Een integrale motor en tandwielreductie optimaliseert de prestaties en de zaaglevensduur binnen het capaciteitbereik. Een enkele aanvoerhendel en ON/OFF-schakelaar staan garant voor een gemakkelijke bediening. Dankzij zijn compacte tweedelige ontwerp kan de HC-300 worden gebruikt in kleine ruimten en op moeilijk bereikbare plaatsen.

OPMERKING! Mechanical T's, Hookers en Vic-O-Lets zijn geregistreerde handelsmerken van Victaulic Tool Company.

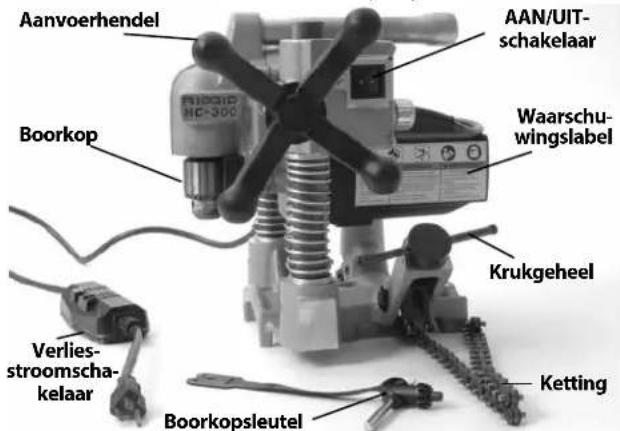

Aanvoerhendel Boorkop AAN/UIT- schakelaar Waarschu- wingslabel Krukgeheel Verlies- stroomscha- kelaar Boorkopsleutel Ketting

Figuur 2 – Model HC-300 met standaarduitrusting

Technische beschrijving

Zaagcapaciteit...... tot 3" / 76 mm

Buismontagecapaciteit.... 1 14'' - 8'' / 30 mm - 200 mm

Capaciteit boorkop.... ^1/16'' - ^1/2'' / 2 mm - 13 mm

Boorkoptoerental.... 360 RPM

Motorvermogen.... 1.2 PK / 900W

Nominale stroomafneming...... 11 Amp @ 120V

5,5 Amp @ 220-240V

12 Amp @ 100V

Geluidsdrukniveau (LPA)* 97,4 dB(A), K=3

Geluidsvermogensniveau (LWA)*..... 101,43 dB(A), K=3

* Geluidsmetingen worden uitgevoerd in overeenstemming met de gestandaardiseerde test zoals beschreven in de norm EN 62481-1.

- Geluidsemissies kunnen variëren naargelang de plaats waar u zich bevindt, en het specifieke gebruik van dit gereedschap.

- De dagelijkse blootstellingsniveaus voor geluid moeten voor elke toepassing worden geëvalueerd en er moeten passende veiligheidsmaatregelen worden genomen wanneer dat nodig is. Bij de evaluatie van de blootstellingsniveaus moet ook rekening worden gehouden met de tijd dat het gereedschap uitgeschakeld en niet in gebruik is. Dit kan het blootstellingsniveau over de totale werktijd aanzienlijk verminderen.

Afmetingen

Hoogte.... 12.8" / 32,5 cm

Lengte.... 11.9" / 30,2 cm

Breedte.... 13.2" / 33,4 cm

Totale hoogte.... 31 lbs / 14 kg

Basis.... 10 lbs / 4,5 kg

Motorgeheel.... 21 lbs / 9,5 kg

Standaarduitrusting

• Gatzaagmachine (basis + motor)
- Boorkopsleutel

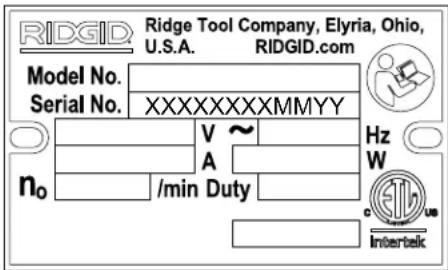

Figuur 3 – Machineserienummer

Zowel op de HC-450 als op de HC-300 gatzaagmachine bevindt het serienummer zich op de onderkant van de motor. De laatste 4 cijfers verwijzen naar de maand en het jaar van de productie (MMJJ).

Pictogrammen

OPGELET Het selecteren van de gepaste materialen en installatie-, verbindings- en vormingsmethoden is de verantwoordelijkheid van de systeemontwerper en/of installateur. Verkeerde materialen en methoden kunnen systeemstoringen veroorzaken.

Roestvrij staal en andere corrosiebestendige materialen kunnen aangetast raken tijdens het installeren, verbinden en vormen. Deze aantasting kan leiden tot corrosie en voortijdige defecten. Alvorens een installatie aan te vatten, moet er een zorgvuldige analyse worden gemaakt van de geschiktheid van de materialen en methoden voor de specifieke bedrijfsvoorwaarden, met inbegripvandechemischeentemperatuurvoorwaarden.

Inspectie vóór gebruik

WAARSCHUWING

Voor ieder gebruik moet u uw gatzaagmachine controlleren en eventuele problemen verhelpen om het risico van ernstig letsel door een elektrische schok of een andere storing en beschadiging van de machine te beperken.

1. Vergewis u ervan dat de stekkervande gatzaagmachine is uitgetrokken en dat de ON/OFF-schakelaar op OFF staat.
2. Veeg vet, olie en vuil van de machine af, ook van de hendels en bedieningselementen. Dat bevordert de inspectie en helpt voorkomen dat de machine of een bedieningselement uit uw handen zou schieten.

3. Inspecteer de gatzaagmachine op de volgende items:

4. Inspecteerhetvoedingssnoer,deverliesstroomschakelaar (GFCI) en de stekker op schade of wijzigingen.

5. Correcte montage en volledigheid.
6. Gebroken, versleten, ontbrekende, verkeerd uitgelijnde of geblokkeerde onderdelen. Ga na of het motorgeheel soepel en vrij op en neer beweegt over de stangen van de basis. Ga na of de ketting en draaihendel vrij bewegen. Controleer op de HC-300 of de plunjerpen naar behoren werkt en het motorgeheel tegen de basis houdt (figuur 7).

Figuur 4A – HC-450-waarschuwingslabels

Figuur 4B - HC-300-waarschuwingslabels

• Aanwezigheid en leesbaarheid van het waarschuwingslabel (zie figuren 4A en 4B).
• Om het even welke andere toestand die een veilige en normale werking zou kunnen verhinderen.
  Wanneer u problemen vaststelt, mag u de gatzaagmachine niet gebruiken alvorens de problemen werden verholpen.
• Inspecteer de met de gatzaagmachine te gebruiken gatzaag en boren op slijtage, vervorming, breuk of andere schade. Gebruik geen botte of beschadigde zaag- of boorwerktuigen. Botte of beschadigde werktuigen verhogen de benodigde hoeveelheid kracht, leiden tot minderwaardige resultaten en verhogen het risico van letsels.
• Steek de stekker met droge handen in het stopcontact. Test de verliesstroomschakelaar in het voedingssnoer om na te gaan of hij correct werkt. Wanneer u de testknop indrukt, moet de resetknop uitspringen. Heractiveer het systeem door de resetknop in te drukken. Wanneer de

verliesstroomschakelaar niet naar behoren werkt, moet u de stekker uittrekken en mag u de gatzaagmachine niet gebruiken alvorens de verliesstroomschakelaar werd gerepareerd.

1. Plaats de gatzaagmachine op een stabiel oppervlak en ga na of ze correct werkt. Blijf uit de buurt van de boorkop. Zet de ON/OFF-schakelaar in de stand ON. De motor moet starten en de boorkop moet linksom draaien, gezien vanaf het boorkopuiteinde. Controleer de machine op een foutieve uitlijning, vastlopen, vreemde geluiden en andere abnormale omstandigheden. Zet de ON/OFF-schakelaar in de stand OFF. Als er zich problemen voordoen, mag de machine niet gebruikt worden totdat ze gerepareerd is.
2. Zodra de inspectie beëindigd is, trekt u de stekker met droge handen weer uit het stopcontact.

Instellen van de machine en inrichten van de werkplek

WAARSCHUWING

Bereid de gatzaagmachine en de werkplek voor in overeenstemming met deze procedures om het risico van letsel door een elektrische schok, verstrikking, verplettering of een andere oorzaken te beperken en beschadiging van het apparaat en het systeem te voorkomen.

Bevestig de gatzaagmachine correct op de buis. Verkeerd bevestigde gatzaagmachines kunnen wegglijden en vallen en slag- en verpletteringsletsels veroorzaken.

Niet gebruiken voor het boren/zagen in buizen onder druk. Bij het zagen in een bestaand systeem moet de buis worden leeggelaten en moet de druk er uit worden gelaten alvorens er in te zagen. Dat verkleint het risico van elektrische schokken en andere ernstige letsels.

Bij werkzaamheden boven het hoofd moeten alle werknemers veiligheidshelmen dragen en moet de ruimte onder de machine vrij zijn van obstakels. Dat verkleint het risico van ernstige letsels door vallende machines of voorwerpen.

1. Controleer het werkgebied op:
2. Adequate verlichting.
3. Ontvlambare vloeistoffen, dampen of stof dat kan ontbranden. In aanwezigheid van deze stoffen mag u niet aan de slag gaan voordat de

bronnen geïdentificeerd en afgesloten werden. De gatzaagmachine is niet explosievast en kan vonken veroorzaken.

• Een obstakelvrije, vlakke, stabiele en droge plaats voor de apparatuur en de gebruiker.
• Een correct geaard stopcontact met het correcte voltage. Een driepolig stopcontact of een stopcontact met verliesstroomschakelaar is geen garantie dat het stopcontact ook daadwerkelijk correct geaard is. Neem in geval van twijfel contact op met een erkende elektricien.
• Houd de weg naar het stopcontact vrij van objecten die schade aan het netsnoer kunnen veroorzaken.
• Inspecteer het uit te voeren werk. Bepaal het buistype en de buismaat, en de ruimte rondom de buis. Bepaal de maat en de positie van het te zagen gat. Markeer de zaaglocatie op een duidelijke manier. Bij het installeren van een fitting dient u de instructies van de fittingfabrikant na te leven. Bepaal de juiste apparatuur voor de taak. Zie de hoofdstukken Technische beschrijving voor machine-informatie.
  Zorg ervoor dat de te zagen buis behoorlijk ondersteund en bevestigd is. De buis moet het gewicht van de gatzaagmachine en de erop uitgeoefende krachten tijdens het zagen kunnen dragen zonder te bewegen.
  Bij het werken aan een bestaand systeem, moet u nagaan of het systeem werd leeggelaten en of de druk er vanaf werd gelaten. De gatzaagmachines zijn niet bestemd voor boren/zagen in buizen onder druk. Zagen in systemen onder druk of systemen met vloeistof erin kan resulteren in morsen, elektrische schokken en andere ernstige letsels. Informeer u vooraf over de inhoud van de buis en eventuele specifieke gevaren die ermee samenhangen.
• Vergewis u ervan dat de te gebruiken apparatuur naar behoren werd geïnspecteerd.
• Selecteer een geschikte gatzaag voor het uit te voeren werk. Zorg ervoor dat de gatzaag correct werd geassembleerd volgens de instructies en in goede staat van werking verkeert. Het is raadzaam een centreerboor te gebruiken. De centreerboor mag niet meer dan ^3/_8 " / 10 mm uitsteken over het uiteinde van de gatzaag, en moet stevig worden vastgezet.

• Plaats de gatzaagmachine op een stabiele ondergrond en installeer de gatzaag in de boorkop. Vergewis u er altijd van dat de ON/OFF-schakelaar zich in de stand OFF bevindt en dat de stekker van de gatzaagmachine is uitgetrokken alvorens een zaag of boor te installeren of te verwisselen.

• Open de boorkop ver genoeg voor de schacht van de gatzaag. Indien nodig kunt u de boorkopsleutel gebruiken om de boorkop te openen. Vergewis u ervan dat de schacht en de boorkopklauwen schoon zijn.

• Steek de schacht helemaal in de boorkop. Vergewis u ervan dat de gatzaag mooi gecentreerd in de boorkop zit en draai de boorkop met de hand aan.
• Gebruik de boorkopsleutel in alle drie de boorkopgaten om de boorkop stevig rond de schacht te spannen. Vergeet de boorkopsleutel niet uit de boorkop te verwijderen alvorens de machine in te schakelen.

De gatzaagmachine op de buis monteren

Gatzaagmachines wegen ongeveer 42 lbs / 19 kilogram. Gebruik een goede heftechniek om ze op de buis te plaatsen, reik niet te ver en zorg ervoor dat u te allen tijde uw evenwicht bewaart en uw voeten stevig op de grond houdt. Afhankelijk van de omstandigheden moet het aanbrengen van de machine op de buis door twee mensen worden uitgevoerd.

Gatzaagmachines kunnen worden gebruikt in om het even welke hoek of richting. Bij het zagen van een gat op de zijkant of de onderkant van een buis, kan het gemakkelijker zijn de gatzaagmachine bovenop de buis te plaatsen om de ketting rond de buis te bevestigen, om de machine vervolgens in haar uiteindelijke positie te bewegen.

HC-450

1. Vergewis u ervan dat de ketting vrij hangt en dat de draaihendel helemaal losgedraaid is.
2. Til de HC-450 gatzaagmachine voorzichtig op en zet ze met de V-vormige geleiders recht op de buis vlakbij de plaats waar het gat moet komen. Zorg ervoor dat de ketting zich niet tussen de buis en de machinebasis bevindt.
3. Houd altijd minstens één hand op de gatzaagmachine om ze te stabiliseren en geleiden. Pak het uiteinde van de ketting beet en span ze stevig rondom de buis. Haak de dichtstbijzijnde kettingpen vast op de slijtplaat en draai de draaihendel stevig vast om de gatzaagmachine op de buis te bevestigen. (Zie figuur 5.)

Slijtplaat Ketting

Figuur 5 – Inhaken van de HC-450-ketting

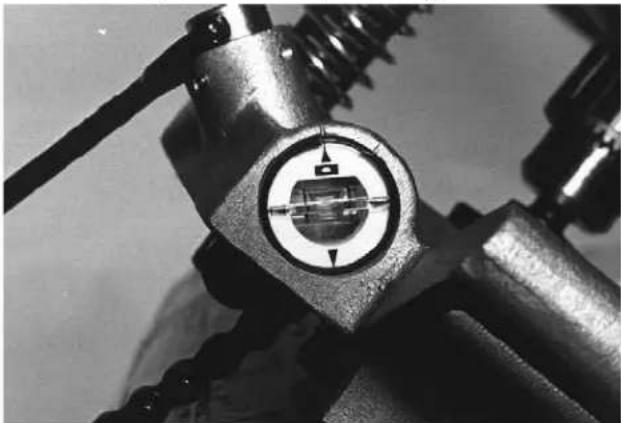

1. In de basis van de HC-450 gatzaagmachine bevindt zich een waterpas die kan worden gebruikt om een reeks gaten uit te lijnen. Wanneer de gatzaagmachine in de gewenste hoek wordt gezet, kan de waterpas worden rondgedraaid tot in de waterpasstand, zodat verdere gaten in dezelfde hoek kunnen worden gezaagd door de gatzaagmachine waterpas te zetten met behulp van de waterpas. (Zie figuur 6.)

Figuur 6 – Waterpas van HC-450-gatzaagmachine

1. Houd de gatzaagmachine met één hand vast om ze te stabiliseren en geleiden, en draai de draaihendel een beetje los om de machine in haar uiteindelijke positie te brengen. Breng de centreerboor boven de gewenste zaaglocatie en draai de draaihendel vervolgens stevig aan. Laat de gatzaagmachine niet los alvorens u er zeker van bent dat ze stevig aan de buis is bevestigd. De gatzaagmachine moet stevig en recht worden bevestigd op de buis om het risico van gatzaagblokkering te verkleinen.

HC-300

De HC-300 kan op een buis worden gemonteerd als een complete eenheid (vergelijkbaar met de HC-450) of door eerst het basisgeheel los te maken van de machine, de basis te monteren op de buis, en vervolgens het motorgeheel op de basis te monteren.

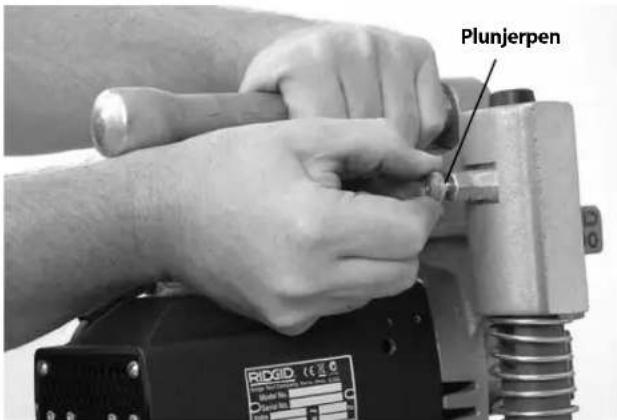

1. Plaats de HC-300 gatzaagmachine op een stabiel, stevig oppervlak, trek aan de plunjerpen op de achterkant van de linkerkolom (figuur 7) en til het motorgeheel van de basis af.

Figuur 7 – Scheiden van de basis en de motor

1. Vergewis u ervan dat de ketting vrij hangt en dat de draaihendel helemaal losgedraaid is op het basisgeheel.
2. Plaats het basisgeheel met de V-vormige geleiders recht op de buis in de nabijheid van het te zagen gat. Zorg ervoor dat de ketting zich niet tussen de buis en de machinebasis bevindt.
3. Houd altijd minstens één hand op het basisgeheel om het te stabiliseren en geleiden. Pak het uiteinde van de ketting beet en span ze stevig rondom de buis. Wanneer u aan de ketting trekt, wordt er een veer samengedrukt aan het bevestigingsuiteinde van de ketting. Haak de dichtstbijzijnde kettingpen vast aan de kettinghaak – de veerspanning zorgt ervoor dat de ketting met de kettinghaak verbonden blijft. Draai het krukgeheel stevig aan om de basis op de buis te bevestigen. (Zie figuur 8.)

Figuur 8 – Inhaken van de ketting

1. Til het motorgeheel voorzichtig op en breng de kolomopeningen in het motorgeheel tegenover de kolommen van het basisgeheel. Drukhet motorgeheel op de basis tot de plunjerpen in de kolom klikt om het motorgeheel op de basis te houden. Vergewis u ervan dat het motorgeheel stevig vastzit op de basis. (Zie figuur 9.)

2. De basis van de HC-300 heeft verschillende vlakke gedeelten voor gebruik met waterpassen voor het uitlijnen van gaten. (Zie figuur 10.)

Figuur 9 – Bevestigen van het HC-300-motorgeheel op het basisgeheel

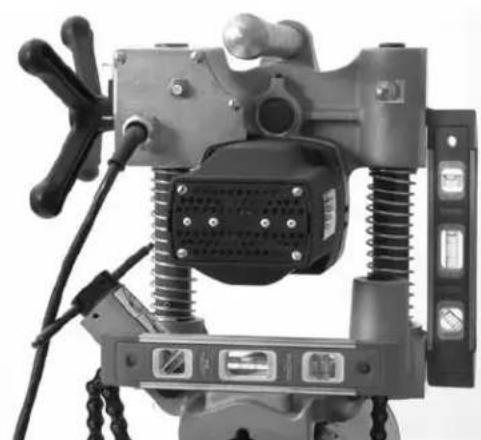

Figuur 10 – Waterpas zetten van de HC-300

1. Houd de gatzaagmachine met één hand vast om ze te stabiliseren en geleiden, en draai het krukgeheel een beetje los om de machine in haar uiteindelijke positie te brengen. Breng de centreerboor boven de gewenste zaaglocatie en draai het krukgeheel vervolgens stevig aan. Laat de gatzaagmachine niet los alvorens u er zeker van bent dat ze stevig aan de buis is bevestigd. De gatzaagmachine moet stevig en recht worden bevestigd op de buis om het risico van gatzaagblokkering te verkleinen.

Om de HC-300 in één geheel op de buis te bevestigen, volgt u de stappen beschreven in het hoofdstuk van de HC-450, gebruik makend van de informatie in het hoofdstuk van de HC-300 over het vasthaken van de ketting en het uitlijnen.

Aandrijven van de gatzaagmachine

1. Vergewis u ervan dat de ON/OFF-schakelaar in de stand OFF staat.

2. Vergewis u ervan dat het voedingssnoer de machine langs achter verlaat, weg van de boorkop en het werkgebied. Leid het snoer via een onbelemmerd traject naar het stopcontact, en steek de stekker met droge handen in het stopcontact. Houd alle aansluitingen droog en boven de grond. Als het voedingssnoer niet lang genoeg is, dient u een verlengsnoer te gebruiken dat:

• In goede staat verkeert.

- Een driepolig stopcontact heeft dat hetzelfde is als dat van de machine.

- Geschikt is voor buitengebruik en een "W" of "W-A" in haar benaming heeft (d.w.z. SOW), of voldoet aan H05VV-F, H07VV-F, H05RN-F, H07RN-F types of IEC-typeontwerp (60227 IEC 53, 60245 IEC 57).

- Een voldoende grote draaddikte heeft (16 AWG / 1,5 mm ^2 voor 50' / 15,2 m of minder, 14 AWG/2,5 mm ^2 voor een lengte van 50' - 100' / 15,2 m – 30,5 m). Te dunne draden kunnen oververhit raken, de isolatie doen smelten of brand of schade veroorzaken.

Bij gebruik van een verlengsnoer beschermt de verliesstroomschakelaar op de gatzaagmachine het verlengsnoer niet. Als het stopcontact niet beveiligd is met een verliesstroomschakelaar, is het raadzaam een verliesstroomschakelaar van het insteektype te gebruiken tussen het stopcontact en het verlengsnoer om het risico van elektroshock te beperken wanneer het verlengsnoer een defect vertoont.

Gebruiksaanwijzing

WAARSCHUWING

Draag altijd een gepaste veiligheidsbril. Snijwerktuigen kunnen breken of versplinteren. Bij het zagen ontstaan er spaanders die in de ogen kunnen vliegen of vallen.

Niet gebruiken voor het boren/zagen in buizen onder druk. Bij het zagen in een bestaand systeem moet de buis worden leeggelaten en moet de druk er uit worden gelaten alvorens er in te zagen. Dat verkleint het risico van elektrische schokken en andere ernstige letsels.

Draag nooit handschoenen of loszittende kledij bij het gebruiken van de machine. Zorg dat mouwen en jasjes dichtgeknoopt zijn. Reik nooit over de machine. Kledingstukken kunnen worden gegrepen door en verstrikt raken in de machine.

Houd uw vingers en handen uit de buurt van de ronddraaiende boorkop en zaag. Dat verkleint het risico van verstrikkings- en snijletsels.

Volg de bedieningsinstructies om het risico van letsels door een elektrische schokken, verstrikking, verplettering en andere oorzaken te verkleinen en schade aan de gatzaagmachine te voorkomen.

1. Vergewis u ervan dat de gatzaagmachine en de werkplek naar behoren werden ingericht en dat de werkplek vrij is van omstaanders en andere afleidingsfactoren.
2. Neem een correcte bedieningspositie in, die u in staat stelt:
3. De gatzaagmachine naar behoren te bedienen, met inbegrip van de ON/OFF-schakelaar en de aanvoerhendel. Bij de HC-300 moet u aan de kant van de schakelaar en de aanvoerhendel staan. Schakel de machine nog niet in.
4. Uw evenwicht te bewaren. Zorg ervoor dat u niet te ver reikt.

5. Zet de ON/OFF-schakelaar in de stand ON. Observeer de draaiing van de gatzaag en de centreerboor, om na te gaan of ze recht en niet slingerend draaien. Als ze slingeren of als u andere problemen opmerkt, zet u de schakelaar op OFF, trekt u de stekker uit het stopcontact en verhelpt u de problemen alvorens de machine te gebruiken. Houd uw vingers, handen en kleding uit de buurt van de draaiende boorkop om het risico van verstrikking te verkleinen.

6. Pak het handwiel met beide handen vast en beweeg de centreerboor naar de buis toe. Oefen stevige druk uit en begin het centreergat te boren. Zorg ervoor dat u de centreerboor/gatzaag niet forceert. Dat kan de gatzaag en de machinemotor overbelasten en een vroegtijdig defect veroorzaken.

Figuur 11 – Bedienen van de gatzaagmachine

Wanneer de gatzaag contact maakt met de buis blijft u stevige druk uitoefenen. Afhankelijk van de maat en de wanddikte van de buis en de maat van het te zagen gat, kan het nodig zijn de gatzaag een beetje terug te trekken om de spaanders te verwijderen.

Indien nodig kan de gatzaagmachine worden uitgeschakeld en kan er een kleine hoeveelheid geschiktesnijolieophetwerkstukwordenaangebracht. Breng de snijolie niet aan terwijl de machine werkt, aangezien dat het risico van verstrikking verhoogt. Neem de gepaste maatregelen om te voorkomen dat de olie drupt of rondspat tijdens het gebruik.

Wanneer de gatzaag door de buis gaat de zaagbewerking voltooid is, kan de zaag soms even blokkeren. Verlaag de druk wanneer dat zich voordoet om het vastlopen van de gatzaag te voorkomen.

1. Eenmaal het gat voltooid, trekt u de gatzaag terug uit de buis en zet u de ON/OFF-schakelaar op OFF.
2. Voer de montageprocedure omgekeerd uit om de gatzaagmachine van de buis te verwijderen. Zorg ervoor dat u de gatzaagmachine stevig vast hebt alvorens de ketting los te maken of aan de plunjerpen op de HC-300 te trekken.
3. Wanneer het uitgezaagde buisstuk uit de gatzaag moet worden verwijderd, moet u altijd eerst nagaan of de ON/OFF-schakelaar op OFF staat en of de stekker van de gatzaagmachine uit het stopcontact werd getrokken. Verwijder het uitgezaagde stuk buis voorzichtig, aangezien het nog heet kan zijn en scherpe randen kan hebben.

Onderhoudsinstructies

WAARSCHUWING

Vergewisuervandat de ON/OFF-schakelaarin de OFF-stand staat en dat de stekker uit het stopcontact werd getrokken voordat u onderhoudswerkzaamheden uitvoert of instellingen wijzigt.

Onderhoud de machine in overeenstemming met deze procedures om het risico van letsel door een elektrische schok, verstrikking of andere oorzaken te beperken.

Reinigen

Veeg na ieder gebruik eventuele spaanders of olie af met een zachte, schone en vochtige doek, vooral de relatieve-bewegingszones zoals de kolommen. Verwijder eventueel stof en vuil van de motorventilatieopeningen.

Smeren

De tandwielkasten van de gatzaagmachines werden ontworpen als afgedichte systemen, en vereisen geen extra vet, tenzij in geval van een ernstige lekkage. In een dergelijk geval moet de machine naar een onderhoudsdienst worden gebracht.

Smeer de lagers die over de kolommen bewegen niet. De lagers werden niet ontworpen om te worden gebruikt met smeermiddelen, en smeermiddelen kunnen vuil aanrekken en vasthouden, wat de lagers kan beschadigen.

Indiennodigkunnendeketting-enschroefgehelenworden gesmeerd met een lichte smeerolie. Verwijder eventuele overtollige olie van blootliggende oppervlakken.

Borstels vervangen

Controleer de motorborstels om de zes maanden en vervang ze wanneer ze afgesleten zijn tot minder dan 12'' / 1,3 cm.

1. Verwijder de vier schroeven van de motorkap, verwijder de kap.
2. Trek de motorborstels met een tang recht uit hun houders. Koppel de connector los. (Zie figuur 12.)

Connector Isolatiefolie Borstel

Figuur 12 - Borstelplaatsing - Motorkap verwijderd

1. Inspecteer de collector op slijtage. Bij uitgesproken slijtage moet de machine worden nagekeken door een vakman.

2. Druk de borstel in de houder en breng het geheel aan in het motorcompartiment. Vergewis u ervan dat de isolatiefilms correct gepositioneerd zijn tussen de borstelhouder en de motorbehuizing. Koppel de connector aan en installeer de motorkap.

Stelschroefverstelling

De HC-450 werd voorzien van stelschroeven voor het afstellen van de trekspanning tussen de basis en het motorgeheel. Draai de stelschroeven vast of los om de trekspanning in te stellen. (Zie figuur 13.)

RIDGID HC-450 Stelschroeven

Figuur 13 – Verstellen van de stelschroeven

Hulpstukken

WAARSCHUWING

Om het gevaar voor een ernstig letsel te beperken, mag u enkel de toebehoren gebruiken die specifiek zijn ontworpen en aanbevolen voor de RIDGID gatzaagmachines (zie lijst hierna). Andere hulpstukken, die geschikt zijn voor andere apparatuur, kunnen gevaarlijk zijn als ze op de RIDGID gatzaagmachines worden gebruikt.

Model HC-300

Catalogusnr.	Beschrijving
16671	R2S Massieve meskop
84427	HC-450/HC-300-draagkoffer
77017	Boorkopsleutel

Model HC-450

Catalogusnr.	Beschrijving
84427	HC-450-draagkoffer
59502	R4^5/_8'' / 16 mm as uitsluitend voor gatzagen
59132	Boorkopsleutel

Zie RIDGID-catalogus voor lijst van gatzagen.

Opbergen van de machine

⚠ WAARSCHUWING De gatzaagmachine moet binnen worden opgeborgen of goed afgedekt bij regenweer. Berg de machine op in een afgesloten ruimte die ontoegankelijk is voor kinderen en mensen die niet vertrouwd zijn met gatzaagmachines. Deze machine kan ernstige letsels veroorzaken in de handen van ongeschoolde gebruikers.

Onderhoud en reparatie

WAARSCHUWING

Gebrekkig onderhoud of een onjuiste herstelling kan de machine gevaarlijk maken om mee te werken.

In het hoofdstuk "Onderhoudsinstructies" worden de meeste onderhoudsbehoeften van deze machine behandeld. Eventuele problemen die niet in dat hoofdstuk worden behandeld, mogen uitsluitend worden opgelost door een erkende RIDGID-onderhoudstechnicus.

Het gereedschap moet naar een erkend onafhankelijk servicecentrum van RIDGID worden gebracht of teruggestuurd naar de fabriek.

Voor informatie over het dichtstbijzijnde erkende onafhankelijke RIDGID-servicecenter of eventuele vragen over onderhoud of reparatie:

• Bij uw plaatselijke RIDGID-distributeur.
• Ga naar RIDGID.com of RIDGID.eu voor de gegevens van uw lokale Ridge Tool contactpunt.
• Neem contact op met het Ridge Tool Technical Services Department via [e-mail] (of in de VS en Canada via het nummer 844-789-8665.

Afvalverwijdering

Bepaalde delen van de gatzaagmachine bevatten waardevol materiaal en kunnen worden gerecycled. Een bedrijf dat gespecialiseerd is in recyclage vindt u ongetwijfeld ook bij u in de buurt. Verwijder de onderdelen in overeenstemming met de geldende wet- en regelgeving. Neem contact op met de plaatselijke afvalverwijderingsinstantie voor nadere informatie.

In EG-landen: Bied elektrisch gereedschap niet bij het huishoudelijk afval aan!

Conform de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en de ratificatie daarvanoplandelijkniveau, moet elektrische

apparatuur die niet meer bruikbaar is afzonderlijk worden ingezameld en op milieuvriendelijke wijze worden afgevoerd.

Foratubi

HC-450/HC-300

400 Clark Street Ondernemerslaan 5428

Elvria, Ohio 44035-6001 3800 Sint-Truiden, Belgium

U.S.A.

[e-mail] [phone]

Hierbij verklaren wij dat de hierboven vermelde machines, mits gebruikt in overeenstemming met de handleiding, voldoen aan de relevante eisen van de hieronder vermelde richtlijnen en normen.

EU-SAMSVARSERKLÆRING

Ondernemerslaan 5428

3800 Sint-Truiden

Belgium
