Márka	Ridgid
Modell	HC450
Terméktípus	Acélcsövekhez való furatfűrész
Max. vágási kapacitás	120 mm (4 3/4")
Csőátmérő tartomány	Ø 30-tól 200 mm-ig (1 1/4" - 8")
Tokmány kapacitása	∅ 2-től 16 mm-ig (1/16" - 5/8")
Tokmány fordulatszáma	110 ford./perc
Kifejtett teljesítmény	1,2 LE
Áram (ellenállás)	12 A 120 V-on, 6 A 220-240 V-on, 12 A 100 V-on
Hangnyomásszint (LpA)	94,4 dB(A), K=3
Hangeljesítmény (LWA)	101,43 dB(A), K=3
Méretek (M x Sz x Ma)	29 x 43 x 43 cm
Súly	19 kg (42 font)
Tápellátás	Elektromos, változó feszültség a verziótól függően (100-240 V)
Fő funkciók	Furatok készítése acélcsöveken szerelvényekhez (Mechanical T, Hooker, Vic-O-Let, stb.)
Karbantartás és tisztítás	Puha, nedves ruhával történő tisztítás, korlátozott kenés, a kefék cseréje 6 havonta
Biztonság	Beépített hibaáram-védőkapcsoló, kötelező szemvédelem, kesztyű viselése tilos
Alkatrészek és javíthatóság	Lapátartó, tokmánykulcs, kefék; javítás hivatalos Ridgid szervizben
Általános információk	Élettartam garancia, újrahasznosítás az európai előírások szerint

Gyakran ismételt kérdések - HC450 RIDGID

Mi a HC450 furatfűrész maximális vágási kapacitása?

A maximális vágási kapacitás 120 mm (4 3/4") átmérőjű acélcsöveknél.

Milyen típusú csöveket lehet fúrni a HC450-el?

A HC450 acélcsövek fúrására szolgál, amelyek átmérője 30 és 200 mm (1 1/4" - 8") közötti.

Hogyan kell helyesen felszerelni a HC450-et egy csőre?

Helyezze a fűrészt a csőre, akassza a láncot a cső köré, majd húzza meg teljesen a forgó kart. Használja a beépített libellát a több furat beállításához.

Melyek a lényeges biztonsági óvintézkedések a HC450 használatához?

Mindig viseljen szemvédőt, ne viseljen kesztyűt vagy bő ruházatot, tartsa távol a kezét a forgó tokmánytól, és győződjön meg róla, hogy a cső nyomásmentesített a fúrás előtt.

Hogyan kell tesztelni a HC450 hibaáram-védőkapcsolóját?

Csatlakoztassa a készüléket száraz kézzel, nyomja meg a teszt gombot: a visszaállító gombnak ki kell pattannia. Nyomja meg a visszaállító gombot a visszaállításhoz. Ha a megszakító nem működik, javíttassa meg a készüléket.

Mi a HC450 tokmányának fordulatszáma?

A tokmány fordulatszáma 110 ford./perc.

Hogyan kell cserélni a HC450 motor keféit?

Távolítsa el a motor burkolatát, fogóval húzza ki a használt keféket, helyezze be az új keféket a kefetartókba, majd tegye vissza a burkolatot. Cserélje ki a keféket, ha vastagságuk 13 mm (1/2") alá csökkent.

Milyen tartozékok érhetők el a HC450-hez?

A tartozékok közé tartozik egy szállítási táska (ref. 84427), egy R4 ∅ 5/8" lapátartó (ref. 59502) és egy tokmánykulcs (ref. 59132). Tekintse meg a Ridgid katalógust a furatfűrész lapátokhoz.

Hogyan kell karbantartani a HC450-et használat után?

Tisztítsa meg a készüléket puha, nedves ruhával, távolítsa el a forgácsot és törmeléket a szellőzőrácsokból. Szükség esetén kenje meg a láncot és a beállító csavarokat könnyű olajjal. Tárolja a készüléket időjárás ellen védett helyen.

Hol találok pótalkatrészeket a HC450-hez?

Vegye fel a kapcsolatot egy hivatalos Ridgid szervizzel, vagy látogasson el a Ridgid.com vagy Ridgid.eu oldalakra a legközelebbi szervizközpont megtalálásához. Kizárólag eredeti Ridgid alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ HC450 RIDGID

Napájanie nástroja na frézovanie otvorov

A berendezés használata előtt figyelmesen olvassa el ezt az útmutatót. A figyelmeztetések és utasítások meg nem értése és be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

HC-450/HC-300 körkivágók

Jegyezze fel és örizze meg alább a sorozatszámot, melyet a termék adattábláján talál meg.

Soro- zatsz.

Soro- zatsz.

Tartalomjegyzék

A berendezés sorozatszámának rögzítésére szolgáló rész....209

Biztonsági szimbólumok....211

Általános biztonsági információk....211

Munkakörnyezet....211

Elektromos biztonság....211

Személyes biztonság 212

A gép használata és karbantartása 212

Szerviz....212

A körkivágók biztonsági figyelmeztetései....212

A HC-450 típus leírása, műszaki adatai, és standard felszereltsége....213

Magyarázat....213

Müszaki adatok....213

Alapfelszereltség....214

A HC-300 típus leírása, műszaki adatai, és alapfelszereltsége....214

Magyarázat....214

Müszaki adatok....214

Alapfelszereltség....215

Ikonok....215

Szemrevételezés a használat előtt....215

A gép és a munkaterület elrendezése....216

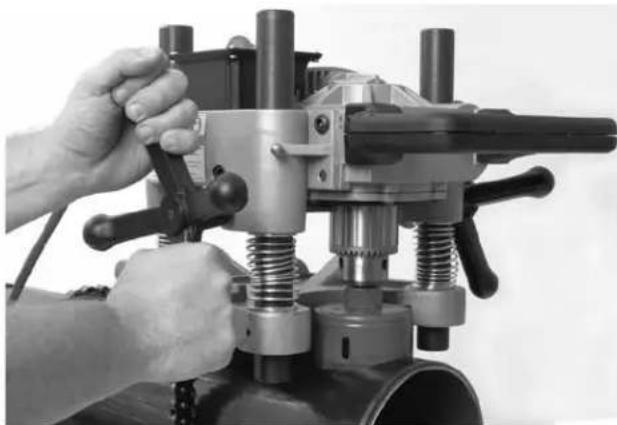

A körkivágó felszerelése a csőre 217

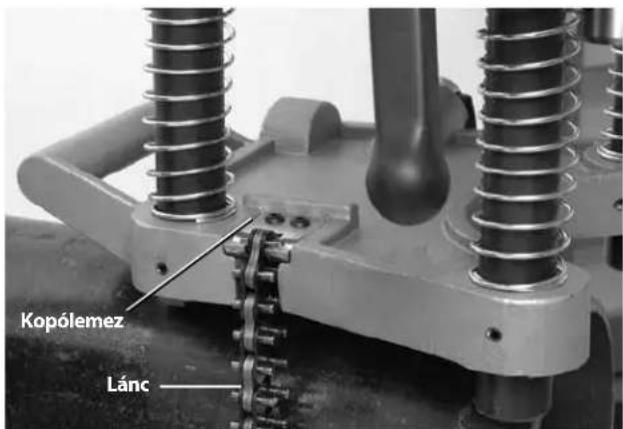

HC-450....217

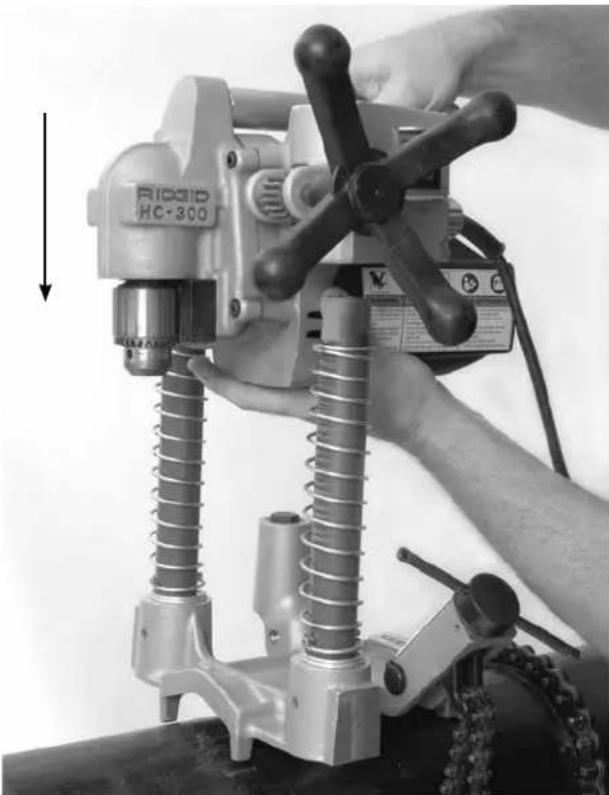

HC-300....217

A körkivágó betáplálása....219

Használati utasítás 219

Karbantartási útmutató....220

Tisztítás....220

Kenés....220

Kefecsere 220

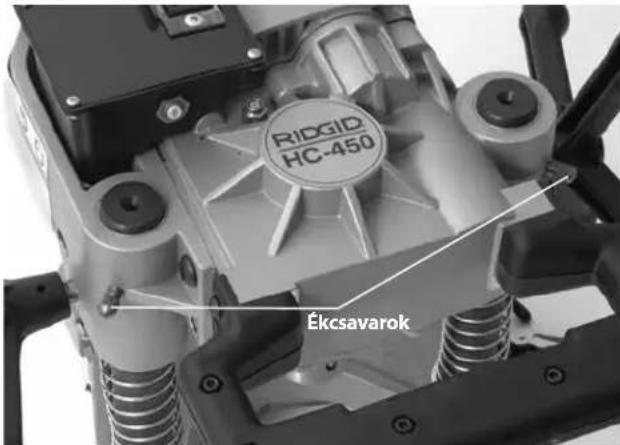

Ékcsavarok beállítása 221

Tartozékok 221

A gép tárolása....221

Szerviz és javítás 221

Ártalmatlanítás......221

EU Megfelelőségi nyilatkozat ......A hátsó borító belső oldalán

Örökgarancia ...... Hátsó borító

* Eredeti használati utasítás fordítása

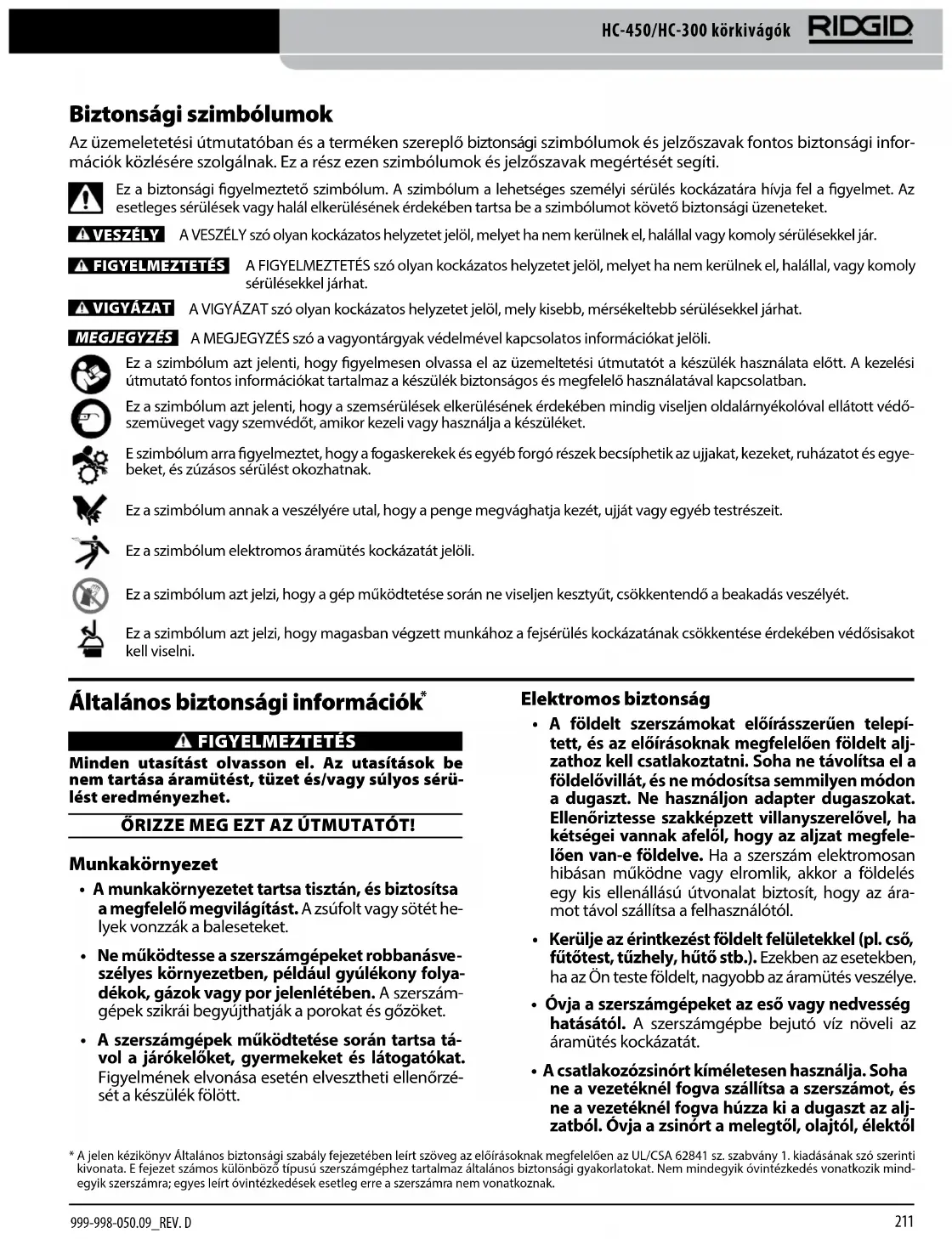

Biztonsági szimbólumok

Az üzemeletetési útmutatóban és a terméken szereplő biztonsági szimbólumok és jelzőszavak fontos biztonsági információk közlésére szolgálnak. Ez a rész ezen szimbólumok és jelzőszavak megértését segíti.

Ez a biztonsági figyelmeztető szimbólum. A szimbólum a lehetséges személyi sérülés kockázatára hívja fel a figyelmet. Az esetleges sérülések vagy halál elkerülésének érdekében tartsa be a szimbólumot követő biztonsági üzeneteket.

⚠ VESZÉLY

A VESZÉLY szó olyan kockázatos helyzetet jelöl, melyet ha nem kerülnek el, halállal vagy komoly sérülésekkel jár.

FIGYELMEZTETÉS

A FIGYELMEZTETÉS szó olyan kockázatos helyzetet jelöl, melyet ha nem kerülnek el, halállal, vagy komoly sérülésekkel járhat.

VIGYÁZAT

A VIGYÁZAT szó olyan kockázatos helyzetet jelöl, mely kisebb, mérsékeltebb sérülésekkel járhat.

MEGJEGYZÉS

A MEGJEGYZÉS szó a vagyontárgyak védelmével kapcsolatos információkat jelöli.

Ez a szimbólum azt jelenti, hogy figyelmesen olvassa el az üzemeltetési útmutatót a készülék használata előtt. A kezelési útmutató fontos információkat tartalmaz a készülék biztonságos és megfelelő használatával kapcsolatban.

Ez a szimbólu m azt jelenti, hogy a szemsérülések elkerülésének érdekében mindig viseljen oldalárnyékolóval ellátott védőszemüveget vagy szemvédőt, amikor kezeli vagy használja a készüléket.

E szimbólum arra figyelmeztet, hogy a fogaskerekek és egyéb forgó részek becsíphetik az ujjakat, kezeket, ruházatot és egyebeket, és zúzásos sérülést okozhatnak.

Ez a szimbólum annak a veszélyére utal, hogy a penge megvághatja kezét, ujját vagy egyéb testrészeit.

Ez a szimbólum elektromos áramütés kockázatát jelöli.

Ez a szimbólum azt jelzi, hogy a gép működtetése során ne viseljen kesztyűt, csökkentendő a beakadás veszélyét.

Ez a szimbólum azt jelzi, hogy magasban végzett munkához a fejsérülés kockázatának csökkentése érdekében védősisakot kell viselni.

Általános biztonsági információk\*

FIGYELMEZTETÉS

Minden utasítást olvasson el. Az utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

ÖRIZZE MEG EZT AZ ÚTMUTATÓT!

Munkakörnyezet

• A munkakörnyezetet tartsa tisztán, és biztosítsa a megfelelő megvilágítást. A zsúfolt vagy sötét helyek vonzzák a baleseteket.
• Ne működtesse a szerszámgépeket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrái begyújthatják a porokat és gözőket.
• A szerszámgépek működtetése során tartsa távol a járókelőket, gyermekeket és látogatókat. Figyelmének elvonása esetén elvesztheti ellenőrzését a készülék fölött.

Elektromos biztonság

• A földelt szerszámokat előírásszerűen telepített, és az előírásoknak megfelelően földelt aljzathoz kell csatlakoztatni. Soha ne távolítsa el a földelővillát, és ne módosítsa semmilyen módon a dugaszt. Ne használjon adapter dugaszokat. Ellenőriztesse szakképzett villanyszerelővel, ha kétségei vannak afelől, hogy az aljzat megfelelően van-e földelve. Ha a szerszám elektromosan hibásan működne vagy elromlik, akkor a földelés egy kis ellenállású útvonalat biztosít, hogy az áramot távol szállítsa a felhasználótól.
• Kerülje az érintkezést földelt felületekkel (pl. cső, fütötest, tűzhely, hűtő stb.). Ezekben az esetekben, ha az Ön teste földelt, nagyobb az áramütés veszélye.
• Óvja a szerszámgépeket az eső vagy nedvesség hatásától. A szerszámgépbe bejutó víz növeli az áramütés kockázatát.
• A csatlakozózsínórt kíméletesen használja. Soha ne a vezetéknél fogva szállítsa a szerszámot, és ne a vezetéknél fogva húzza ki a dugaszt az alj-zatból. Óvja a zsinórt a melegtől, olajtól, élektől

és mozgó alkatrészektöl. Azonnal cserélje ki a megsérült vezetéket. A sérült vezeték megnöveli az áramütés kockázatát.

- A szerszámgépek kültéri üzemeltetéséhez "W-A" vagy "W" jelzésű kültéri hosszabbító kábelt használjon. E kábelek megfelelőek a kültéri alkalmazásra, és csökkentik az áramütés veszélyét.

Személyes biztonság

• Legyen elővigyázatos, figyeljen oda a munkára, és megfontoltan használja a szerszámgépet. Ne használja a szerszámgépet fáradtan, illetve gyógyszer, alkohol vagy kábítószer hatása alatt. A szerszámgépek működése során egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
• Legyen megfelelő az öltözéke. Ne viseljen laza ruhát vagy ékszert. A hosszú hajat biztonságo-san rögzítse. Tartsa távol a mozgó alkatrészektól a haját, ruháját és kesztyűjét. A laza ruházatot, ékszereket vagy hosszú hajat bekaphatják a mozgó alkatrészek.
• A véletlen elindítás kerülendő. A gép csatlakoztatása előtt ellenőrizze, hogy a főkapcsoló kikapcsolt állapotban van-e. Ha a szerszámgépeket úgy szállítja, hogy ujja a kapcsolón van, illetve bekapcsolt főkapcsolóval csatlakoztatja azokat a hálózathoz, akkor a balesetveszély igen nagy.
• A szerszámgép bekapcsolása előtt távolítson el minden beállító- és csavarkulcsot. Ha a szerszámgép egy forgó alkatrészén rajta marad egy kulcs, az személyi sérüléshez vezethet.
• Ne végezzen munkát veszélyesen kinyújtózott helyzetben. Mindig stabilan álljon, és ügyeljen az egyensúlyára. A megfelelően megvetett láb és a jó egyensúly hozzájárul a szerszám feletti uralom megtartásához váratlan helyzetben is.
• Használjon biztonsági felszerelést. Mindig viseljen szemvédőt. A körülményeknek megfelelő biztonsági felszerelés, például porszűrő maszk, csúszásmentes biztonsági lábbeli, védősisak vagy fülvédő használatával csökkenthető a személyi sérülés kockázata.

A gép használata és karbantartása

• A munkadarabot bilinccsel vagy más alkalmas módon rögzítse stabil alapzathoz. A munkadarabot kézzel vagy a testhez szorítva tartva nem érhető el megfelelő stabilitás, és egyensúlyvesztés következhet be.

• Ne eröltesse a gépet. Mindig az alkalmazásnak megfelelő szerszámgépet használjon. A megfelelő szerszámmal jobban, biztonságosabban végezhető el a munka, és a készülék a tervezett sebességgel fog működni.

• Ne használja a szerszámgépet, ha azt a kapcsolóval nem lehet be- vagy kikapcsolni. A kapcsoló segítségével nem vezérelhető gép veszélyes, és javítást igényel.

• A beállítások végrehajtása, a tartozékok cseréje, illetve a raktározási időszak előtt mindig húzza ki a hálózati dugót. Az ilyen megelőző biztonsági intézkedésekkel csökkenthető a szerszámgép véletlen beindításának veszélye.
• A használaton kívüli szerszámokat gyermekektől és egyéb képzetlen személyektől távol tárolja. Gyakorlatlan felhasználó kezében a szerszámgépek veszélyesek lehetnek.
• A szerszámokat nagy gondossággal kell karbantartani. A vágóeszközöket tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóélű szerszámok kisebb valószínűséggel akadnak el, és könnyebb velük dolgozni.
• Ellenőrizze, jól igazodnak-e a mozgó alkatrészek, semmi sem akadályozza-e a mozgásukat, nincsenek-e eltörve az egyes alkatrészek, és ellenőrizzen minden olyan további körülményt, amely befolyásolhatja a szerszámgép működését. A sérült szerszámot további használat előtt javíttassa meg. Sok balesetet a nem megfelelően karbantartott szerszámok okoznak.
• Csak a gyártó által a berendezéshez ajánlott tartozékokat használjon. Az, hogy egy tartozék megfelelően használható az egyik szerszámmal, nem jelenti azt, hogy más szerszámmal is biztonságosan alkalmazható.

Szerviz

• A szerszámok szervizelését csakis hozzáértő szakember végezheti el. A képzetlen személyzet által végzett szerviz vagy karbantartás sérülésveszélyt teremt.
• A szerszám szervizeléséhez kizárólag azonos cse-realkatrészeket használjon. Kövesse az útmutató karbantartási részének utasításait. Nem engedé-lyezett alkatrészek használata, illetve a karbantartási útmutatások figyelmen kívül hagyása esetén áramütés és sérülés veszélye áll fenn.

A körkivágók biztonsági figyelmeztetései

FIGYELMEZTETÉS

Ez a rész kizárólag a jelen szerszámgépre vonatko- zó biztonsági információkat tartalmaz.

Az áramütés, tüz és a súlyos sérülések kockázatának csökkentése érdekében a körkivágó használata előtt alaposan olvassa el ezeket az információkat.

MINDEN FIGYELMEZTETÉST ÉS UTASÍTÁST ÖRIZZEN MEG A KÉSÖBBIEKRE.

Az útmutatót a berendezéssel együtt tárolja és szállítsa, hogy az mindig elérhető legyen a kezelő számára.

• Mindig viseljen megfelelő szemvédőt. A vágószerszámok széttörhetnek, szétrepedhetnek. A vágóeljárás során forgács keletkezik, ami a szembe kerülhet.
• A gép működtetése közben ne viseljen kesztyűt vagy laza ruházatot. A köpenyt és a ruhaujjakat mindig tartsa begombolva. Ne nyúljon keresztül a gépen. A ruházatot ugyanis ekkor a gép becsípheti.
• Ujját, kezét tartsa távol a forgó tokmánytól és fűrésztől. Ez ugyanis csökkenti a belegabalyodásos és vágott sérülések esélyét.
• A körkivágót előírásszerűen rögzítse a csőre. A szakszerűtlenül rögzített körkivágók leeshetnek, és ütéses, zúzásos sérülést okozhatnak.
• Ne használja nem leüritett vezeték megfúrására. Ha meglevő rendszert bont meg, akkor a csövet vágás előtt le kell üríteni és nyomásmentesíteni kell. Ez ugyanis csökkenti az áramütés és egyéb súlyos sérülések esélyét.
• Használat előtt ellenőrizze, hogy a tápkábelhez mellékelt földzárlat-megszakító (GFCI) megfelelően működik-e. A GFCI csökkenti az áramütés kockázatát.
• Magasban végzett munka esetén minden dolgozónak védősisakot kell viselnie, és tudatában kell lennie annak, hogy mi van a szerszám alatt. Ez ugyanis csökkenti a súlyos sérülések esélyét, ha valamilyen tárgy leesne.
• A körkivágókat kizárólag csövekben történő furatkészítésre, a jelen kézikönyv útmutatásainak megfelelően használja. Egyéb célra alkalmazni, átalakítani tilos. Az egyéb célra való használat és az átalakítás fokozhatja a súlyos sérülés kockázatát.
• A körkivágó használata előtt tanulmányozza át és értelmezze a használandó berendezésre vonatkozó útmutatásokat és figyelmeztetéseket. Ha nem tartja be az összes útmutatást és figyelmeztetést, az dologi kárhoz, illetve súlyos személyi sérüléshez vezethet.

FIGYELMEZTETÉS A szerszámgéppel végzett homokfúvás, fűrészelés, csiszolás, fúrás és egyéb műveletek során képződő por olyan vegyi anyagokat tartalmaz, amelyek bizonyítottan daganatos megbetegedést, születési rendellenességet, illetve reprodukciós problémákat okoznak. Példa ilyen anyagokra:

• Ólom az ólombázisú festékből
• Kristályos szilícium-dioxid a téglából, cement más köművesipari termékekből, illetve
• Arzén és króm a vegyileg kezelt faanyagokból.

Az ilyen anyagoknak történő kitettség okozta kockázat függ attól, hogy milyen gyakran végeznek ilyen típusú munkát. Az e vegyszereknek való kitettség csökkentése érdekében: a munkát jól szellőző helyen, megfelelő védőfelszerelésekkel (pl. a kimondottan a mikroszkopikus részecskék kiszűrésére tervezett pormaszkok használatával) végezze.

Ha kérdései vannak ezzel a RIDGID® termékkel kapcsolatban:

– Lépjen kapcsolatba a helyi RIDGID-forgalmazóval.
- A RIDGID.com vagy RIDGID.eu címen megtalálhatja a helyi Ridge Tool kapcsolatfelvételi pontot.
– Forduljon a Ridge Tool műszaki szervizrészlegéhez a következő elérhetőségen: [e-mail], ill. az USA-ban és Kanadában a következő számon: 844-789-8665.

A HC-450 típus leírása, műszaki adatai, és standard felszereltsége

Magyarázat

A RIDGID® HC-450 típusú körkivágót csövek anyagába történő furatkészítésre tervezték, 4^3/_4 " / 120 mm átmérőig. A többféle méretű furatok lehetővé teszik a Mechanical T®, Hooker®, Vic-O-Let™ és egyéb csatlakozók használatát a légköri nyomású csövezetékek elágaztatására.

A HC-450 ^5/_8 " /16 mm méretű fúrótokmánnyal rendelkezik, amely minden méretű lyukfűrész és körkivágó rúd fogadására alkalmas. A nagyméretű lyukfűrészek teljesítménye a beépített motornak és fordulatszám-csökkentő áttételnek köszönhetően optimális. A két előtoló fogantyú segítségével a körkivágó bal és jobb oldalról is használható. Az alapzatba épített buborékszintezővel az egymás után készített furatok egymáshoz illeszthetők. A kompakt kialakítású HC-450 csak 13" / 32 cm magas, így szük helyen, illetve a mennyezet közelében már beépített csövön is használható.

FONTOS! A Mechanical T, Hooker és Vic-O-Let a Victaulic Tool Company bejegyzett védjegyei

Müszaki adatok

Vágókapacitás.... 4 ^3 / _4 '' / 120 mm-ig

Felszerelésre alkalmazható cső..... 1 ^1 / _4 " - 8" / 30 mm - 200 mm

Fúrótokmány kapacitása.... ^1/16'' - 5/8'' / 2 mm - 16 mm

Fúrótokmány fordulatszáma...... 110 ford./perc

Motorteljesítmény.... 1.2 LE / 900W

Névleges áramfelvétel.... 12A 120V feszültségnél

6A 220-240V feszültségnél

12A 100V feszültségnél

Hangnyomásszint (L _PA ) ^* .... 97,4 dB(A), K=3

Hangteljesítmény (L _ww )* 101,43 dB(A), K=3

* A hangmérések az EN 62481-1 szabvány szerinti szabványosított vizsgálatnak megfelelően történtek.
- A hangkibocsátás az Ön elhelyezkedésétől, valamint a szerszámok konkrét felhasználásától függően változó lehet.
- Mindegyik alkalmazáshoz külön kell kiértékelni a napi zajterhelési szinteket, és szükség esetén meg kell hozni a megfelelő biztonsági intézkedéseket. Az expozíciós szintek kiértékelésénél azt az időt is figyelembe kell venni, amikor a szerszám ki van kapcsolva és nincs használatban. Ez az idő jelentösen csökkentheti a teljes munkaidőre eső expozíciós szintet.

Méretek

Magasság.... 12.62" / 32 cm

Hosszúság.... 17" / 43 cm

Szélesség.... 17" / 43 cm

Tömeg.... 42 font / 19 kg

Alapfelszereltség

• Körkivágó
- Tokmánykulcs
- 58 "-es / 16 mm körkivágó rúd tartólappal és 14 "-es / 6,3 mm előfúróval

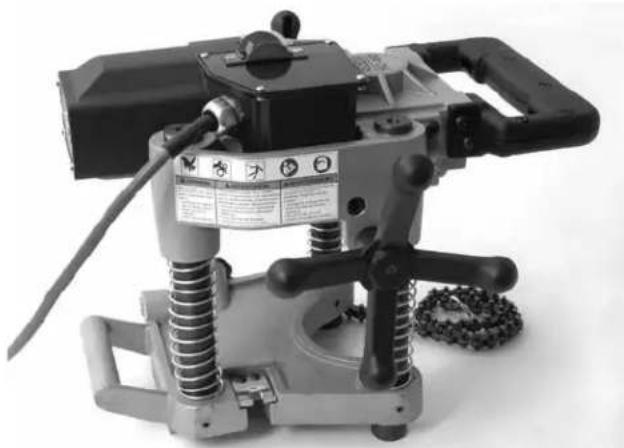

Főkapcsoló Ékcsavar Tokmány Előtoló fogantyú Szorítófogantyú Földzárlat-megszakító (GFCI) Rüd Előfúró Tokmánykulcs Lánc

1. ábra – A HC-450 típus alapfelszereltsége

A HC-300 típus leírása, müszaki adatai, és alapfelszereltsége

Magyarázat

A RIDGID® HC-300 típusú körkivágót furatok kivágására tervezték acélcsőben, legfeljebb 3" / 76 mm átmérőig. A többféle méretű furatok lehetővé teszik a Mechanical T®, Hooker®, Vic-O-Let™, Weld-O-Let™ és egyéb csatlakozók használatát a légköri nyomású csővezetékek elágaztatására.

A HC-300 ^1/2 " / 13 mm méretű fúrótokmánnyal rendelkezik, amely minden, 3"-ig / 76 mm terjedő méretű lyukfúrész és ^7/16 " / 11 mm Hex méretig terjedő standard körkivágó rúd fogadására alkalmas ( ^1/_2 " / 13 mm tokmányméret). A teljesítmény és a fúrész élettartama a megengedett kapacitás tartományában a beépített motornak és fordulatszám-csökkentő áttételnek köszönhetően optimális. Az egyetlen előtoló fogantyú és főkapcsoló könnyű üzemeltetést tesz lehetővé. A kompakt, kétdarabos kialakítású HC-300 szük helyen, nehezen hozzáférhető területen is használható.

FONTOS! A Mechanical T, Hooker és Vic-O-Let a Victaulic Tool Company bejegyzett védjegyei.

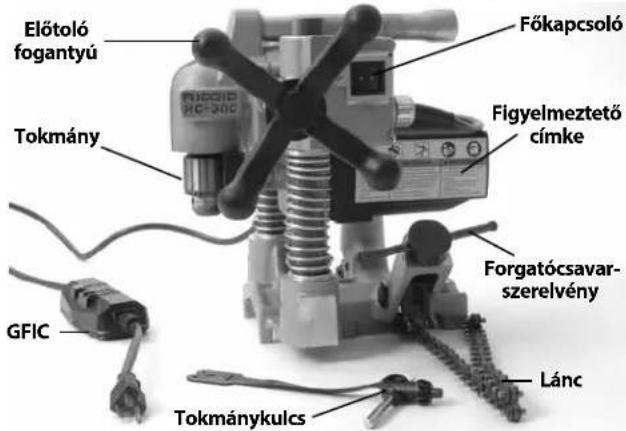

Előtoló fogantyú Tokmány GFIC Tokmánykulcs Főkapcsoló Figyelmeztető címke Forgatócsavar-szerelvény Lánc

1. ábra – A HC-300 típus alapfelszereltsége

Müszaki adatok

Vágókapacitás.... 3" / 76 mm-ig
Felszerelésre alkalmazható csö..... 1 14 " - 8" / 30 mm - 200 mm
Fúrótokmány kapacitása.... ^1/16''-^1/2''/2 mm - 13 mm
Fúrótokmány fordulatszáma.... 360 ford./perc
Motorteljesítmény.... 1.2 LE / 900W
Névleges áramfelvétel.... 11A 120V feszültségnél 5,5A 220-240V feszültségnél 12A 100V feszültségnél

Hangnyomásszint (L _PA ) ^* .... 97,4 dB(A), K=3

Hangteljesítmény (LWA)* 101,43 dB(A), K=3

* A hangmérések az EN 62481-1 szabvány szerinti szabványosított vizsgálatnak megfelelően történtek.

- A hangkibocsátás az Ön elhelyezkedésétöl, valamint a szerszámok konkrét felhasználásától függően változó lehet.

- Mindegyik alkalmazáshoz külön kell kiértékelni a napi zajterhelési szinteket, és szükség esetén meg kell hozni a megfelelő biztonsági intézkedéseket. Az expozíciós szintek kiértékelésénél azt az időt is figyelembe kell venni, amikor a szerszám ki van kapcsolva és nincs használatban. Ez az idő jelentősen csökkentheti a teljes munkaidőre eső expozíciós szintet.

Méretek

Magasság.... 12.8" / 32,5 cm
Hosszúság.... 11.9" / 30,2 cm
Szélesség.... 13.2" / 33,4 cm
Teljes tömeg.... 31 font / 14 kg
Alap.... 10 font / 4,5 kg
Motorszerelvény.... 21 font / 9,5 kg

Alapfelszereltség

• Körkivágó (alap és motor szerelvény)
- Tokmánykulcs

3. ábra – A gép sorozatszáma

A sorozatszám mind a HC-450, mind a HC-300 esetén a motor alsó oldalán található. Az utolsó 4 számjegy mutatja a gyártás hónapját és évét (HHÉÉ).

Ikonok

Bekapcsolás Kikapcsolás

MEGJEGYZÉS A megfelelő anyagok és telepítési, csatlakoztatási és alakadási módszerek megválasztása a rendszer tervezőjének és/vagy telepítőjének felelőssége. A nem megfelelően megválasztott anyagok vagy módszerek rendszerhibát okozhatnak.

A rozsdamentes acél és más korrózióálló anyagok a telepítés, csatlakoztatás és alakadás során szennyeződhetnek. Ez a szennyeződés korróziót okozhat, ami idő előtti meghibásodáshoz vezethet. Minden telepítési munkálat megkísérlése előtt gondosan elemezni kell az adott üzemi feltételekhez megfelelő anyagokat és módszereket, beleértve a vegyszereket és a hőmérsékletet is.

Szemrevételezés a használat előtt

FIGYELMEZTETÉS

Minden használat előtt vegye szemügyre a körki-vágót, és háritson el minden problémát az elektromos áramütésből és egyéb okokból származó komoly sérülések, illetve az eszköz megsérülésének elkerülése érdekében.

1. Ellenőrizze, hogy a körkivágó ki van-e húzva a hálózatból, és a főkapcsoló kikapcsolt állapotú-e.
2. Takarítson le mindennemű olajat, zsírt vagy szennyeződést a szerszámról, beleértve a karokat és kezelőelemeket is. Ez megkönnyíti a szemrevételezéses ellenőrzést, egyben megakadályozza, hogy a szerszám vagy egyik kezelőeleme kicsússzon a kezéből.

3. A körkivágón ellenőrizze a következőket:

4. Ellenőrizze, hogy a tápkábel, a földzárlat-megszakító (GFCI) és a dugó nem sérült-e és nincs-e átalakítva.

5. Megfelelő összeszereltség, teljesség.
6. Törött, kopott, hiányzó, hibás beállítású, beragadt részek. Ellenőrizze, hogy a motorszerelvény simán és szabadon mozoghat-e fel- és lefelé az alapszerelvény oszlopain. Ellenőrizze, hogy a lánc és a szorítófogantyú szabadon mozoghat-e. A HC-300 esetén ellenőrizze, hogy a rugós csap megfelelően működik-e, és rögzíti-e a motorszerelvényt az alapszerelvényhez (7. ábra).

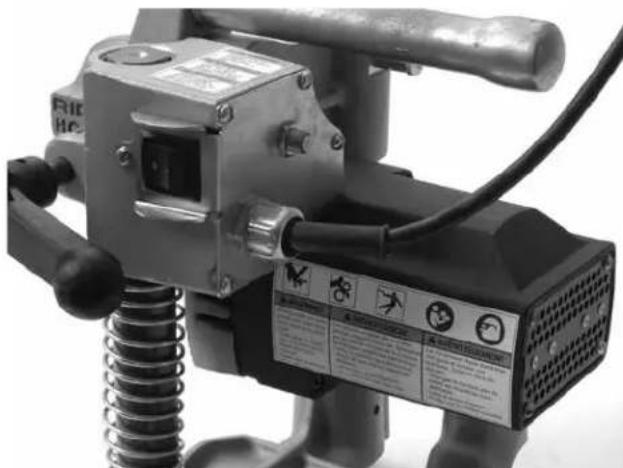

4A. ábra – A HC-450 figyelmeztető címkéje

4B ábra – A HC-300 figyelmeztető címkéi

- A figyelmeztető címkék megléte és olvashatósága (lásd 4A és 4B ábrák).

- A biztonságos, normál működést megakadályozó egyéb körülmény.

Ha bármilyen problémát talál, annak kijavításáig ne használja a körkivágót.

1. Ellenőrizze a körkivágóhoz használni szándékozott fúrórudat, lyukfűrészt és fúrókat, hogy nem kopottak, deformálódottak, töröttek vagy más módon sérültek-e. Tompa vagy sérült vágószerszám használata tilos. A tompa vagy sérült vágószerszámok növelik a munkához szükséges erőt, rossz minőségű vágást eredményeznek, és fokozzák a sérülésveszélyt.

2. Száraz kézzel kösse be a dugót. Ellenőrizze, hogy a tápkábelhez mellékelt földzárlat-megszakító (GFCI) megfelelően működik-e. Az ellenőrző gomb lenyomásakor a visszaállító gombnak ki kell ugrania. Az újraaktiváláshoz nyomja be a visszaállító gombot. Ha a GFCI nem működik megfelelően, akkor húzza ki a kábelt, és a GFCI kijavításágig ne használja a körkivágót.

3. Stabil felületen ellenőrizze, hogy a körkivágó megfelelően működik-e. Maradjon távol a tokmánytól. Állítsa a főkapcsolót ON (bekapcsolva) helyzetbe. A motornak el kell indulnia, és a tokmánynak a vége felöl nézve az óramutatóval ellentétes irányba kell forognia. Vizsgálja meg a szerszámot, hogy jól van-e beigazítva, nem szorulnak-e, nem adnak-e ki furcsa hangot, és nem tapasztalható-e bármi szokatlan. Állítsa a főkapcsolót OFF (kikapcsolva) helyzetbe. Ha problémát tapasztal, akkor ne használja a szerszámot, amíg meg nem javítják.

4. Az ellenőrzés befejeztével száraz kézzel húzza ki a szerszámot.

A gép és a munkaterület elrendezése

FIGYELMEZTETÉS

Az alábbi pontok alapján állítsa össze a körkivágót és a munkaterületet, hogy csökkentse az áramütés, összegabalyodás, zúzásos sérülés és egyéb okok kockázatát, továbbá hogy megelőzze a szerszám károsodását.

A körkivágót előírásszerűen rögzítse a csőre. A szakszerűtlenül rögzített körkivágók megcsúszhatnak és leeshetnek, és ütéses, zúzásos sérülést okozhatnak.

Ne használja nem leürített vezeték megfúrására. Ha meglevő rendszert bont meg, akkor a csövet vágás előtt le kell üríteni és nyomásmentesíteni kell. Ez ugyanis csökkenti az áramütés és egyéb súlyos sérülés esélyét.

Magasban végzett munka esetén minden dolgo- zónak védősisakot kell viselnie, és tudatában kell lennie annak, hogy mi van alatta. Ez ugyanis csök- kenti a súlyos sérülések esélyét, ha a berendezés vagy valamilyen tárgy leesne.

1. Ellenőrizze, hogy a munkaterületen:

- Van-e megfelelő megvilágítás.

- Található-e a közelben gyúlékony folyadék, göz vagy por, mely könnyen lángra lobbanhat. Ha ilyenek megtalálhatók a területen, ne dolgozzon a helyszínen, míg az eredetük nem lett azonosítva, és a probléma nem lett elhárítva. A körkivágó nem robbanásálló, és szikrát kelthet.

- A berendezésnek és a kezelőnek egyaránt tiszta, vízszintes, stabil és száraz helye van.

- Van-e megfelelően földelt, megfelelő feszültségű tápaljzat. Nem biztos, hogy a háromeres vagy GFCI-aljzatok megfelelő földeléssel rendelkeznek. Ha bizonytalan, ellenőriztesse az aljzatot szakképzett villanyszerelővel.

- Tisztítsa meg az elektromos aljzathoz vezető utat, hogy ne legyen ott olyan potenciális veszélyforrás, amely károsíthatja az elektromos vezetéket.

1. Szemrevételezze az elvégzendő munkát. Azonosítsa a cső típusát és méretét, valamint a cső körüli szabad helyet. Azonosítsa a vágandó furat méretét és helyét. Egyértelműen jelölje meg a vágás helyét. Ha csőcsatlakozót telepít, akkor tartsa be a csőcsatlakozó gyártójának útmutatásait. Határozza meg, milyen berendezésre van szükség a munka elvégzéséhez. A szerszámok adatai a Leírás és a Műszaki adatok fejezetekben olvashatók.

A vágandó csőnek jól alátámasztott, stabil helyzetben kell lennie. A csőnek elmozdulás nélkül el kell viselnie a körkivágó súlyát, valamint a vágási művelet közben fellépő erőket.

Ha meglevő rendszeren dolgozik, akkor a csövet vágás előtt le kell üríteni és nyomásmentesíteni kell. A körkivágókat nem működő csővezeték megbontására tervezték. A nyomás alatti, illetve folyadékokat tartalmazó rendszerek felvágása kiömlést, áramütést és egyéb súlyos sérülést eredményezhet. Ismerje meg a cső tartalmát, valamint az ahhoz kapcsolódó veszélyeket.

1. Győződjön meg arról, hogy az alkalmazandó berendezést megfelelően ellenőriztek-e.

2. Válasszon a végzendő munkához megfelelő lyukfűrészt. A lyukfűrésznek az útmutatója szerint megfelelően összeszerelt, jó üzemi állapotban kell lennie. Elő-

fúró használata javasolt. az előfúrónak nem szabad 38 " / 10 mm-nél jobban túlnyúlnia a lyukfürész végén, és megfelelően rögzítettnek kell lennie.

1. A körkivágót helyezze stabil felületre, és szerelje a lyukfürész t a tokmányba. A lyukfürész vagy a fúró felszerelése vagy cseréje előtt mindig meg kell győződni arról, hogy a főkapcsoló OFF (kikapcsolt) állapotú-e, és a körkivágó nem csatlakozik-e a há- lózathoz.

- A tokmányt a lyukfűrész szárának megfelelő mértékig nyissa ki. Szükség esetén a tokmány nyitásához a tokmánykulcs használható. Ellenőrizze, hogy a szár és a tokmánypofák tiszták-e.

- Ütközésig tolja a szárat a tokmányba. Ellenőrizze, hogy a lyukfűrész központosan helyezkedik-e el a tokmányban, és kézzel szilárdan szorítsa meg a tokmányt.

- A tokmánykulccsal a tokmány mindhárom furatánál szorosan húzza rá a tokmányt a szárra. A szerszám-gép bekapcsolása előtt távolítsa el a tokmánykul-csot a tokmányról.

A körkivágó felszerelése a csőre

A körkivágók tömege kb. 42 font / 19 kg. A csőre való felhelyezésnél válasszon megfelelő emelési technikát. Ne nyújtózzon ki annyira, hogy ne legyen kellő egyensúlyban. Végig őrizze meg egyensúlyát. Lábával végig támaszkodjon szilárdan a talajon. A körülményektől függően lehet, hogy két emberre van szükség a körkivágó csőre történő felerősítéséhez.

A körkivágók tetszőleges szögben, tájolásban használhatók. Ha a cső oldalára vagy aljára kell furatot készíteni, akkor esetleg egyszerűbb, ha a körkivágót először a cső tetejére helyezi, rögzíti a láncot a cső körül, és csak azután fordítja a körkivágót végleges helyzetébe.

HC-450

1. A láncnak szabadon kell függenie, a szorítófogantyú- nak pedig teliesen kilazítva kell lennie.

2. Óvatosan emelje fel a HC-450 körkivágót, és helyezze a csőre a vágás helyének közelébe úgy, hogy a V-alakú megvezetők derékszögben álljanak. A lánc ne a cső és a szerszám felfekvő felülete között legyen.

3. Stabilizálási és megvezetési céllal legalább egy kezét mindig tartsa a körkivágón. Fogja meg a lánc végét, és szorosan illessze azt a cső köré. A legközelebbi láncszemet akassza a kopólemezbe, és a szorítófogantyút szilárdan megszorítva rögzítse a körkivágót a csőre. (Lásd az 5. ábrát.)

Kopólemez Lánc

5. ábra – A HC-450 láncának rögzítése

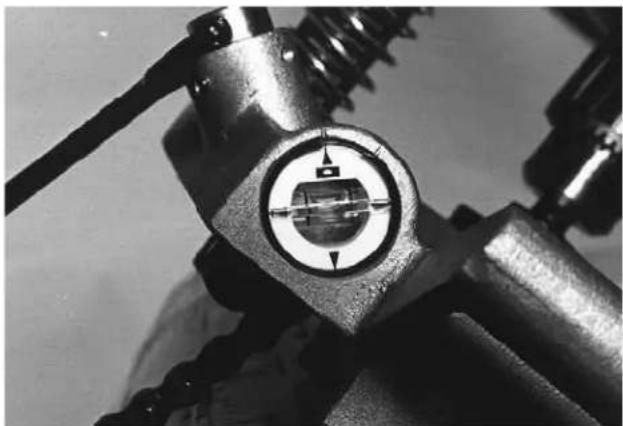

1. A HC-450 körkivágó alapjába szintező van beépítve. Ha furatsort kell készíteni, akkor ennek segítségével lehetséges az igazítás. Ha a körkivágó a kívánt szögben helyezkedik el, akkor a szintező vízszintes állásba forgatható, a soron következő furatoknál pedig már a szintező alapján lehet beállítani az előző furatéval azonos szöget. (Lásd a 6. ábrát.)

6. ábra – A HC-450 körkivágó szintezője

1. Egyik kezét stabilizálás és megvezetés céljából tartsa a körkivágón, és enyhén oldja ki a szorítófogantyút a szerszám végső pozicionálásához. Az előfúrót vigye a kívánt vágási helyre, és szilárdan húzza meg a szorítófogantyút. Kezét ne vegye el a körkivágóról mindaddig, amíg nem ellenőrizte, hogy az szilárdan rögzül-e a csövön. A körkivágót szilárdan, merőlegesen kell rögzíteni a csőre: a lyukfűrész elakadása csak így kerülhető el.

HC-300

A HC-300 a csőre rögzíthető teljes egységként (a HC-450 típushoz hasonlóan), vagy úgy is, hogy az alapszerelvényt leszereli a szerszámról, rögzíti a csövön, és a motorszerelvényt csak ezután építi vissza az alapszerelvényre.

1. A HC-300 körkivágót helyezze stabil, biztonságos felületre, húzza ki a bal oszlop rugós csapját (7. ábra), és emelje le a motorszerelvényt az alapszerelvényről.

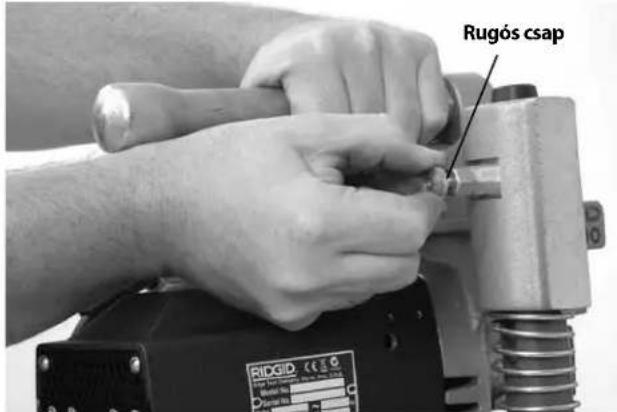

Rugós csap RICGID (C) G

7. ábra – Az alap- és a motorszerelvény szétválasztása

1. A láncnak szabadon kell függenie, a szorítófogantyúnak pedig teljesen kilazítva kell lennie az alapszerelvényen.
2. Az alapszerelvényt helyezze a csőre a vágás helyének közelébe úgy, hogy a V-alakú megvezetők derékszögben álljanak. A lánc ne a cső és a szerszám felfekvő felülete között legyen.
3. Stabilizálási és megvezetési céllal legalább egy kezét mindig tartsa az alapszerelvényen. Fogja meg a lánc végét, és szorosan illessze azt a cső köré. A lánc meghúzásával rugó nyomódik össze a lánc rögzített végénél. A legközelebbi láncszemet akassza a lánc tartó horogba – a rugóerő ezután beakasztva tartja a láncot. A forgatócsavart szilárdan meghúzva rögzítse az alapszerelvényt a csőhöz. (Lásd a 8. ábrát.)

8. ábra – A lánc rögzítése

1. Óvatosan emelje fel a motorszerelvényt, és az oszlopok számára fenntartott nyílásokat vigye az alapszerelvény oszlopaihoz. Nyomja le a motorszerelvényt úgy, hogy a rugós csap rögzüljön az oszlopba, a motorszerelvényt

az alaphoz kötve. Ellenőrizze, hogy a motorszerelvény biztonságosan rögzül-e az alaphoz. (Lásd a 9. ábrát.)

1. A HC-300 alapja számos megmunkált síkfelületet tartalmaz. Ezekre a furat tájolását megkönnyítő szintező helyezhető. (Lásd a 10. ábrát.)

9. ábra – A HC-300 motorszerelvényének rögzítése az alapszerelvényhez

10. ábra – A HC-300 kiszintezése

1. Egyik kezét stabilizálás és megvezetés céljából tartsa a körkivágón, és enyhén oldja ki a forgatócsavart a szerszám végső pozicionálásához. Az előfúrót vigye a

kívánt vágási helyre, és szilárdan húzza meg a forgatócsavart. Kezét ne vegye el a körkivágóról mindaddig, amíg nem ellenőrizte, hogy az szilárdan rögzül-e a csövön. A körkivágót szilárdan, merőlegesen kell rögzíteni a csőre: a lyukfűrész elakadása csak így kerülhető el.

A HC-300 teljes egységként is a csőre helyezhető: ehhez a HC-450 típusnál leírtak szerint járjon el, de a lánc beakasztásánál és eligazításánál a HC-300 típusnál leírt részt vegye figyelembe.

A körkivágó betáplálása

1. Ellenőrizze, hogy a főkapcsoló OFF (kikapcsolva) helyzetben van-e.

2. Ellenőrizze, hogy a tápkábel a szerszám hátoldalából a tokmánytól és a munkaterülettől elfelé fut-e. A kábelt a szabad területen keresztül vezesse az aljzathoz, és száraz kézzel kösse be azt. Minden csatlakozást szárazon, a földtől távol kell tartani. Ha a csatlakozózsínór nem elég hosszú, használjon olyan hosszabbítókábelt, amely:

- Jó állapotban van.

- A szerszáméhoz hasonló háromeres dugasszal ren-delkezik.

- Kültéri használatra engedélyezett, és a kábeljelölés tartalmazza a "W" vagy "W-A" betüket (pl. SOW), illetve megfelel a H05VV-F, H07VV-F, H05RN-F, H07RN-F típusok követelményeinek vagy az IEC típuskialakítási követelményeknek (60227 IEC 53, 60245 IEC 57).

- Kábelkeresztmetszete megfelelő (16 AWG / 1,5 mm ^2 max. 50' / 15,2 m hossz esetén, 14 AWG / 2,5 mm ^2 50' – 100' / 15,2 m – 30,5 m hossz esetén). Ha a keresztmetszet túl kicsi, a kábel túlmelegedhet, megolvadhat rajta a szigetelés, és tüzet vagy egyéb kárt okozhat.

Hosszabbító kábel használata esetén a körkivágó földzárlat-megszakítója a hosszabbító kábelt nem védelmezi. Ha az aljzat nem rendelkezik földzárlat-megszakítóval, akkor az aljzat és a hosszabbító kábel közé dugaszolható földzárlat-megszakítót kell beiktatni a hosszabbító kábel esetleges hibája okozta áramütés veszélyének csökkentésére.

Használati utasítás

FIGYELMEZTETÉS

Mindig viseljen megfelelő szemvédőt. A vágószerszámok széttörhetnek, szétrepedhetnek. A vágóeljárás során forgács keletkezik, ami a szembe kerülhet.

Ne használja nem leürített vezeték megfúrására. Ha meglevő rendszert bont meg, akkor a csövet vágás előtt le kell üríteni és nyomásmentesíteni kell. Ez ugyanis csökkenti az áramütés és egyéb súlyos sérülések esélyét.

A gép működtetése közben ne viseljen kesztyűt vagy laza ruházatot. A köpenyt és a ruhaujjakat mindig tartsa begombolva. Ne nyúljon keresztül a gépen. A ruházatot ugyanis ekkor a gép becsípheti.

Ujját, kezét tartsa távol a forgó tokmánytól és fűrésztől. Ez ugyanis csökkenti a belegabalyodásos és vágott sérülések esélyét.

Kövesse az üzemeltetési utasításokat az áramütésből, összegabalyodásból, zúzódásból és egyéb okokból származó sérülések kockázatának csökkentése, valamint a körkivágó károsodásának megelőzése érdekében.

1. Bizonyosodjon meg, hogy a körkivágó és a munkaterület is megfelelően lett-e összeállítva, illetve hogy a munkaterületen nincs-e szemlélődő vagy egyéb zavaró tényező.

2. Olyan üzemi testhelyzetet vegyen fel, amely lehetővé teszi a következőket:

- A körkivágó irányítása, beleértve a főkapcsolót és az előtoló fogantyút. A HC-300 típusnál Önnek ugyanazon az oldalon kell elhelyezkednie, mint a kapcsoló és az előtoló fogantyú. Még ne kapcsolja be a szerszámot.

- Jó egyensúlyt. Semmiképpen se nyújtózzon úgy ki, hogy az az egyensúlyt veszélyeztesse.

1. Állítsa a főkapcsolót ON (bekapcsolva) helyzetbe. Ellenőrizze, hogy a lyukfűrész és az előfúró egyenes vonalban, kilengés nélkül fut-e. Ha kilengés vagy más probléma észlelhető, akkor kapcsolja ki és húzza ki a szerszámot, és a következő használat előtt javítsa ki a hibákat. Ujját, kezét és ruháját tartsa távol a forgó tokmánytól a beakadás veszélyének csökkentése érdekében.

2. Mindkét kezét helyezze a kézikerékre, és tolja előre az előfúrót úgy, hogy az érintkezzen a csővel. Határozott nyomást kifejtve kezdje el az előfurat elkészítését. Ne eröltesse az előfúrót /lyukfűrészt. Ez ugyanis túlterhelheti a lyukfűrészt és a szerszám motorját, és idő előtti meghibásodást okozhat.

11. ábra – A körkivágó üzemeltetése

Ha a lyukfűrész érintkezik a csővel, akkor továbbra is fejtsen ki határozott nyomást. A cső méretétől és falvastagságától, valamint a készített furat méretétől függően lehet, hogy a forgács eltávolítása miatt idő-ről időre kissé vissza kell húzni a lyukfűrészt.

Szükség esetén a körkivágó kikapcsolható, és a munkadarabra kis mennyiségű vágó-kenőanyagot lehet felvinni. Járó szerszám mellett ne vigyen fel kenőanyagot, mert ez növeli a beakadás veszélyét. Végezzen megfelelő lépéseket annak megakadályozására, hogy használat közben a kenőanyag lecsepegjen vagy kirepüljön.

A lyukfűrész mozgása és a furat készítése közben a lyukfűrész időről időre elakadhat. Ekkor csökkentse a nyomást: így megszüntethető az elakadás.

1. Ha a furat elkészült, akkor húzza ki a lyukfürészt a csőből, és a főkapcsolót állítsa OFF (Ki) állásba.

2. A felszerelési eljárás fordított végrehajtásával vegye le a körkivágót a csőről. A HC-300 esetén a lánc meglazítása, ill. a rugós csap kihúzása előtt minden képpen teremtsen biztonságos fogást a szerszámon.

3. Ha a csőfúrót ki kell venni a lyukfűrészből, akkor mindig meg kell győződni arról, hogy a főkapcsoló OFF (ki-kapcsolt) állapotú-e, és a körkivágó nem csatlakozik-e a hálózathoz. A fúró kiszerelésekor tanúsítson óvatosságot: a fúró meleg lehet, és az élek élesek lehetnek.

Karbantartási útmutató

FIGYELMEZTETÉS

Mielött bármilyen karbantartási vagy beállítási műveletbe kezdene, bizonyosodjon meg róla, hogy a szerszám főkapcsolója OFF (kikapcsolt) állásban van-e, és ki van-e húzva a csatlakozózsinórja.

A szerszámot a jelen eljárások szerint tartsa karban az áramütésből, összegabalyodásból és egyéb okokból származó sérülések csökkentése érdekében.

Tisztítás

Minden használat után puha, tiszta, nedves textillel tö- rölje le a forgácsot és olajat, elsősorban az egymáshoz képest elmozduló területekről, pl. az oszlopokról. A motor szellőzőiről távolítson el minden port, szennyeződést.

Kenés

A körkivágók hajtóművét tömített rendszernek tervez-ték, ezért nem igényelnek külön zsírzást, hacsak nem figyelhető meg jelentős mértékű szivárgás. Ilyen esetekben a szerszámokat vissza kell küldeni a szervizközpontba.

Az oszlopokon mozgó csapágyakat ne kenje. E csapágyakat nem kenőanyaggal való használatra tervezték, és a kenőanyagba ragadó szennyeződés károsíthatja a csapágyakat.

A lánc és a csavarszerelvények szükség esetén könnyű kenőolajjal kenhetők. A szabadon levő felületekről tö- rölje le a fölösleges olajat.

Kefecsere

Hathavonta ellenőrizze a motor szénkeféit. A keféket cserélni kell, ha ^1/2 -nél / 1,3 cm vékonyabbra koptak.

1. Szerelje ki a motorfedelet tartó négy csavart. Szerelje le a fedelet.
2. Fogóval egyenesen húzza ki a motor szénkeféit. Kösse le a csatlakozót. (Lásd a 12. ábrát.)

Csatlakozó Szigetelőlap Kefe

12. ábra – A kefe elhelyezése - motorburkolat eltávolítva

1. Ellenőrizze a kommutátor kopását. Ha túlzottan kopott, akkor szervizeltesse a szerszámot.

2. Nyomja a kefét a tartóba, és helyezze be a motor tokozásába. Ellenőrizze, hogy a szigetelő lapok elhelyezkedése a kefetartó és a tokozás között megfelelő-e. Kösse be a csatlakozót, és helyezze vissza a motorburkolatot.

Ékcsavarok beállítása

A HC-450 típuson az ékcsavarokkal állítható be a súrlódás az alap- és a motorszerelvény között. A kívánt érték beállításához húzza meg vagy lazítsa az ékcsavarokat. (Lásd a 13. ábrát.)

RiGID HC-450 Ékcsavarok

1. ábra – Az ékcsavarok beállítása

Tartozékok

FIGYELMEZTETÉS

A súlyos sérülés kockázatának csökkentése érdekében csak kifejezetten a RIDGID körkivágókhoz tervezett és javasolt, alább felsorolt tartozékokat használjon. Egyéb, más készülékhez való kiegészítőknek a RIDGID körkivágókkal történő használata veszélyes lehet.

HC-300-es modell

Katalógussz.	Magyarázat
16671	R2S Tömör szárú rúd
84427	HC-450/HC-300 hordtáska
77017	Tokmánykulcs

HC-450 típus

Katalógussz.	Magyarázat
84427	HC-450 hordtáska
59502	R4^5/_8 -es / 16 mm rúd kizárólag lyukfűrészekhez
59132	Tokmánykulcs

A lyukfürészek listájáról lásd a RIDGID katalógust.

A gép tárolása

FIGYELMEZTETÉS A körkivágót beltéren, illetve esőtől megfelelően védve kell tárolni. A gépet zárható helyen tartsa, hogy ne kerülhessen gyermekek vagy a körkivágók kezelésében nem jártas személyek kezébe. Gyakorlatlan felhasználó kezében a gép súlyos sérülést okozhat.

Szerviz és javítás

FIGYELMEZTETÉS

A nem megfelelő szervizelés vagy javítás nem biztonságos üzemeltetést eredményezhet.

A „Karbantartási utasítás” című részben a gép szükséges karbantartásának nagy része le van írva. Az olyan problémák elhárítását, amellyel az említett rész nem foglalkozik, a RIDGID hivatalos szervizének szakemberére kell bízni.

A szerszámot a RIDGID felhatalmazott független szervizközpontjába vagy a gyárba kell visszajuttatni.

Ha tájékoztatásra van szüksége a legközelebbi RIDGID független, felhatalmazott szervizközpontról, vagy bármilyen, szervizeléssel vagy javítással kapcsolatos kérdése van:

• Lépjen kapcsolatba a helyi RIDGID-forgalmazóval.
• A RIDGID.com vagy RIDGID.eu címen megtalálhatja a helyi Ridge Tool kapcsolatfelvételi pontot.
• Forduljon a Ridge Tool műszaki szervizrészlegéhez a következő elérhetőségen: ProToolsTechService@ Emerson.com, ill. az USA-ban és Kanadában a következő számon: 844-789-8665.

Ártalmatlanítás

A körkivágó alkatrészei értékes nyersanyagokat tartalmaznak, és újrahasznosíthatók. Az Ön lakóhelyén az újrahasznosítással erre szakosodott szervezetek foglalkoznak. Az alkatrészeket a helyi előírásoknak megfelelően ártalmatlanítsa. További információkért lépjen kapcsolatba a helyi hulladékkezelési szervvel.

Az EK országaiban: Az elektromos berendezéseket ne dobja ki a háztartási hulladékkal együtt!

Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv (illetve annak a helyi törvényekben

megvalósított előírásai) szerint a már nem használható elektronikus hulladékokat külön kell összegyűjteni, és a környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

Kijelentjük, hogy a fent felsorolt gépek - amennyiben a kezelési útmutatónak megfelelően használják őket - megfelelnek az alább felsorolt Irányelvek és Szabványokkövetelményeinek.
