INSTRUKCJA OBSŁUGI HC450 RIDGID

Narzędzia do wycinania otworów

HC-450/HC-300

Przed przystąpieniem do użytkowania narzędzia prosimy dokładnie przeczytać ten podręcznik obsługi. Niedopełnienie obowiązku przyswojenia i stosowania się do treści niniejszego podręcznika obsługi może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Narzędzia do wycinania otworów HC-450/HC-300

Zapisz poniżej numer seryjny i numer seryjny produktu umieszczony na etykiecie z nazwą.
Nr seryjny

Spis treści

Formularz zapisu numeru seryjnego urządzenia 153

Symbole ostrzegawcze....155

Ogólne zasady bezpieczeństwa....155

Obszar roboczy....155

Bezpieczeństwo związane z elektrycznością....155

Bezpieczeństwo osobiste 156

Użytkowanie i konserwacja narzędzia....156

Serwis....156

Ostrzeżenia dotyczące bezpieczeństwa narzędzia do wycinania otworów....157

Model HC-450 Opis, dane techniczne i wyposażenie standardowe 158

Opis....158

Dane techniczne 158

Wyposażenie standardowe 158

Model HC-300 Opis, dane techniczne i wyposażenie standardowe 158

Opis....158

Dane techniczne 159

Wyposażenie standardowe 159

Ikony....159

Przegład przed rozpoczęciem pracy....159

Przygotowanie maszyny i obszaru roboczego....160

Montaż narzędzia do wycinania otworów na przewodzie rurowym....161

HC-450....161

HC-300....162

Zasilanie narzędzia do wycinania otworów....163

Instrukcje obsługi....164

Instrukcje konserwacji ....165

Czyszczenie 165

Smarowanie 165

Wymiana szczotek....165

Regulacja śruby blokującej....165

Wyposażenie pomocnicze 166

Przechowywanie urządzenia ....166

Serwis i naprawa 166

Utylizacja 166

Deklaracja zgodności......Wewnętrzna tylna okładka

Dożywotnia gwarancja ...... Tylna okładka

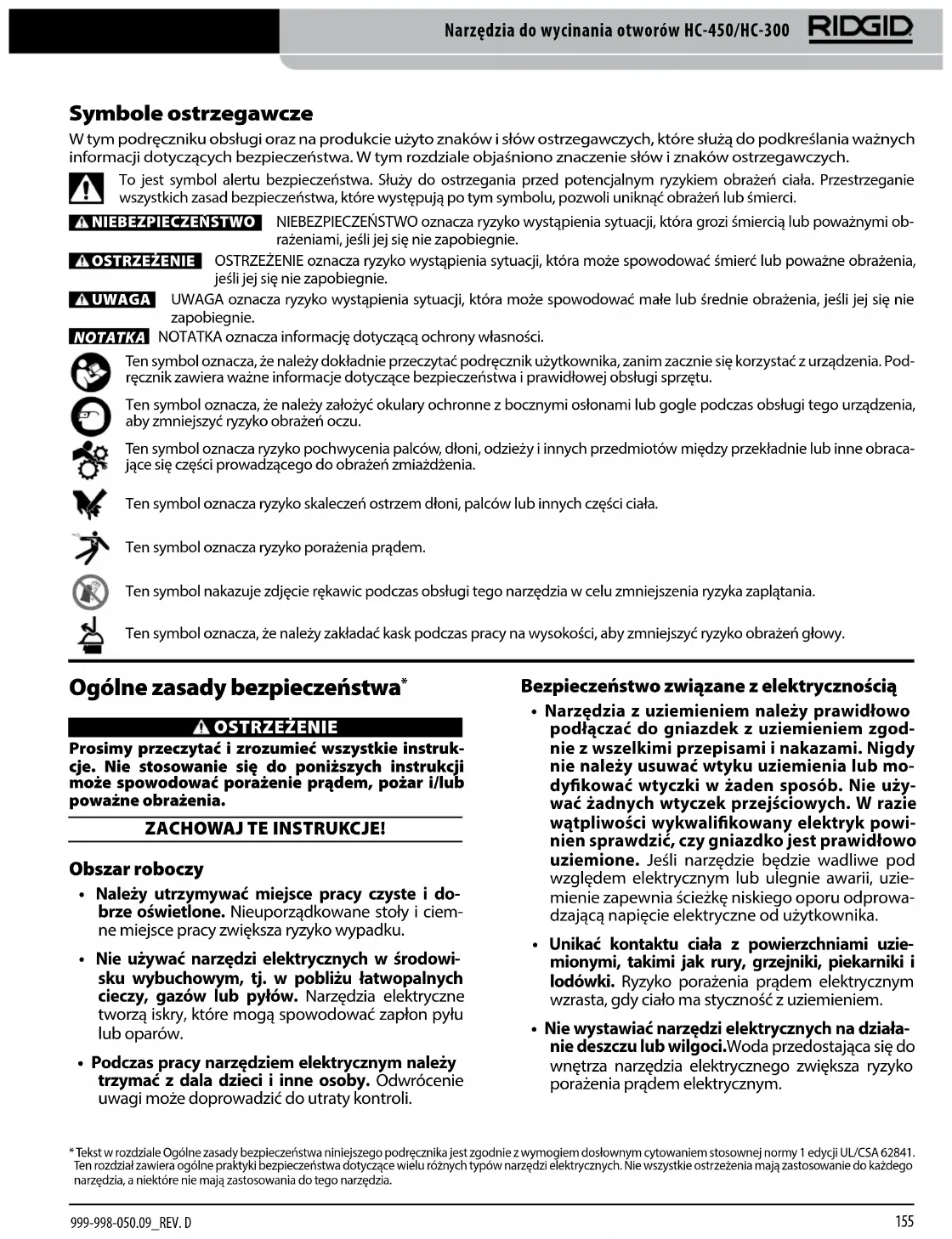

Symbole ostrzegawcze

W tym podręczniku obsługi oraz na produkcie użyto znaków i słów ostrzegawczych, które służą do podkreślania ważnych informacji dotyczących bezpieczeństwa. W tym rozdziale objaśniono znaczenie słów i znaków ostrzegawczych.

To jest symbol alertu bezpieczeństwa. Służy do ostrzegania przed potencjalnym ryzykiem obrażeń ciała. Przestrzeganie wszystkich zasad bezpieczeństwa, które występują po tym symbolu, pozwoli uniknąć obrażeń lub śmierci.

NIEBEZPIECZEŃSTWO

NIEBEZPIECZEŃSTWO oznacza ryzyko wystąpienia sytuacji, która grozi śmiercią lub poważnymi obrażeniami, jeśli jej się nie zapobiegnie.

OSTRZEŻENIE

OSTRZEŻENIE oznacza ryzyko wystąpienia sytuacji, która może spowodować śmierć lub poważne obrażenia, jeśli jej się nie zapobiegnie.

UWAGA

UWAGA oznacza ryzyko wystąpienia sytuacji, która może spowodować małe lub średnie obrażenia, jeśli jej się nie zapobiegnie.

NOTATKA

NOTATKA oznacza informację dotyczącą ochrony własności.

Ten symbol oznacza, że należy dokładnie przeczytać podręcznik użytkownika, zanim zacznie się korzystać z urządzenia. Podręcznik zawiera ważne informacje dotyczące bezpieczeństwa i prawidłowej obsługi sprzętu.

Ten symbol oznacza, że należy założyć okulary ochronne z bocznymi osłonami lub gogle podczas obsługi tego urządzenia, aby zmniejszyć ryzyko obrażeń oczu.

Ten symbol oznacza ryzyko pochwycenia palców, dłoni, odzieży i innych przedmiotów między przekładnie lub inne obracające się części prowadzącego do obrażeń zmiażdżenia.

Ten symbol oznacza ryzyko skaleczeń ostrzem dłoni, palców lub innych części ciała.

Ten symbol oznacza ryzyko porażenia prądem.

Ten symbol nakazuje zdjęcie rękawic podczas obsługi tego narzędzia w celu zmniejszenia ryzyka zapłądania.

Ten symbol oznacza, że należy zakładać kask podczas pracy na wysokości, aby zmniejszyć ryzyko obrażeń głowy.

Ogólne zasady bezpieczeństwa\*

OSTRZEŻENIE

Prosimy przeczytać i zrozumieć wszystkie instrukcje. Nie stosowanie się do poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

ZACHOWAJ TE INSTRUKCJE!

Obszar roboczy

• Należy utrzymywać miejsce pracy czyste i dobrze oświetlone. Nieuporządkowane stoły i ciemne miejsce pracy zwiększa ryzyko wypadku.
• Nie używać narzędzi elektrycznych w środowisku wybuchowym, tj. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne tworzą iskry, które mogą spowodować zapłon pyłu lub oparów.
• Podczas pracy narzędziem elektrycznym należy trzymać z dala dzieci i inne osoby. Odwrócenie uwagi może doprowadzić do utraty kontroli.

Bezpieczeństwo związane z elektrycznością

• Narzędzia z uziemieniem należy prawidłowo podłączać do gniazdek z uziemieniem zgodnie z wszelkimi przepisami i nakazami. Nigdy nie należy usuwać wtyku uziemienia lub modyfikować wtyczki w żaden sposób. Nie używać żadnych wtyczek przejściowych. W razie wątpliwości wykwalifikowany elektryk powinien sprawdzić, czy gniazdko jest prawidłowo uziemione. Jeśli narzędzie będzie wadliwe pod względem elektrycznym lub ulegnie awarii, uziemienie zapewnia ścieżkę niskiego oporu odprowadzającą napięcie elektryczne od użytkownika.
• Unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, piekarniki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, gdy ciało ma styczność z uziemieniem.

• Nie wystawiać narzędzi elektrycznych na działanie deszczu lub wilgoci. Woda przedostająca się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

• Obchodzić się właściwie z przewodem. Nie wolno używać przewodu do przenoszenia narzędzia, ani nie wyciągać wtyczki z gniazdka elektrycznego, chwytając za przewód. Nie wystawiać przewodu na działanie gorąca, ostre krawędzie lub poruszające się części. Natychmiast wymienić uszkodzony przewód. Uszkodzone przewody zwiększają ryzyko porażenia prądem.

• Podczas pracy narzędziem elektrycznym na ze- wnątrz stosować przedłużacz przeznaczony do użycia na zewnątrz z oznaczeniami „W-A” lub „W”. Takie przewody są dostosowane do pracy na zewnątrz i zmniejszają ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Podczas obsługi narzędzia elektrycznego należy kierować się zdrowym rozsądkiem i zachować ostrożność. Nie wolno używać narzędzia w stanie zmeczenia lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy narzędziem elektrycznym może doprowadzić do poważnych obrażeń.
• Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Spinać długie włosy. Włosy, ubrania i rękawiczki trzymać z dala od elementów ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome elementy.
• Unikać przypadkowego rozruchu. Przed podłączeniem do zasilania upewnić się, że wyłącznik jest w pozycji OFF. Noszenie narzędzi elektrycznych z palcem na wyłączniku lub podłączanie do zasilania narzędzi z wyłącznikiem w pozycji ON prowadzi do wypadków.
• Przed włączeniem narzędzia elektrycznego zdjąć z niego wszystkie klucze lub elementy regulacyjne. Taki element lub klucz przytwierdzony do obracającej się części narzędzia elektrycznego może spowodować obrażenia.
• Nie należy sięgać za daleko. Przez cały czas utrzy- mywać odpowiednie oparcie dla stóp i równo- wagę. Zapewni to lepszą kontrolę nad narzędziem w niespodziewanych sytuacjach.
• Używać wyposażenia ochronnego. Zawsze należy stosować ochronę oczu. Odpowiednie środki ochrony osobistej, takie jak maska przeciwpyłowa, nieślizgające się obuwie ochronne, kask lub zabezpieczenie słuchu stosowane w odpowiednich warunkach zmniejszają ryzyko obrażeń.

Użytkowanie i konserwacja narzędzia

• Używać obejm lub innych praktycznych sposobów mocowania i utrzymywania obrabianego materiału na stabilnej platformie. Trzymanie materiału w ręce lub opieranie o ciało nie zapewnia stabilności i może prowadzić do utraty kontroli.
• Nie przeciązać narzędzia. Użyć właściwego narzędzia dla danego zastosowania. Właściwe narzędzie elektryczne zostało zaprojektowane tak, by wykonać prace lepiej i bezpieczniej.
• Nie używać narzędzia elektrycznego z niedziałającym wyłącznikiem. Każde narzędzie nie dające się kontrolować za pomocą wyłącznika jest niebezpieczne i musi zostać naprawione.
• Wyjąć wtyczkę ze źródła zasilania przed dokonaniem jakichkolwiek regulacji, wymiany wyposażenia dodatkowego lub przechowywaniem narzędzia elektrycznego. Takie środki ostrożności chronią przed przypadkowym uruchomieniem narzędzia elektrycznego.
• Nieużywane urządzenie przechowywać poza zasięgiem dzieci i osób nieprzeszkolonych. Narzędzia się niebezpieczne w rękach niewyszkolonych użytkowników.
• Starannie konserwować narzędzia. Narzędzia do cięcia powinny być przez cały czas ostre i czyste. Właściwie konserwowane narzędzia do cięcia z ostrą krawędzią tnącą są łatwiejsze do kontrolowania i nie blokują się tak często.
• Sprawdzić części ruchome pod kątem nieosiowości lub ocierania bądź pęknięcia części oraz wszystkie inne warunki mające wpływ na pracę narzędzia. W przypadku uszkodzenia zlecić serwisowanie przyrządu przed jego użyciem. Wiele wypadków powodowanych jest przez niewłaściwie konserwowane narzędzia.
• Stosować wyłącznie akcesoria zalecane przez producenta dla używanego modelu. Akcesoria, które są odpowiednie do jednego narzędzia, przy użyciu z innym mogą okazać się niebezpieczne.

Serwis

- Czynności serwisowe narzędzia mogą być przeprowadzane wyłącznie przez wykwalifikowany personel. Serwisowanie i konserwacja przeprowadzone przez niewykwalifikowany personel mogą spowodować ryzyko obrażeń.

- Do serwisowania narzędzia należy używać wyłącznie identycznych części zamiennych. Należy postępować zgodnie z instrukcjami zawartymi w rozdziale Konserwacja w tym podręczniku. Używanie nieoryginalnych lub zepsutych części w trakcie czynności konserwacyjnych może spowodować ryzyko porażenia prądem i innych obrażeń.

Ostrzeżenia dotyczące bezpieczeństwa narzędzia do wycinania otworów

OSTRZEŻENIE

Ten rozdział zawiera ważne informacje dotyczące bezpieczeństwa użytkowania tego narzędzia.

Przed rozpoczęciem użytkowania narzędzia do wycinania otworów należy dokładnie przeczytać te ostrzeżenia, aby zmniejszyć ryzyko porażenia prądem elektrycznym, pożaru lub poważnych obrażeń ciała.

ZACHOWAĆ WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE NA PRZYSZŁOŚĆ!

Przechowywać ten podręcznik wraz z urządzeniem do użytku przez operatora.

• Zawsze należy stosować odpowiednią ochronę oczu. Narzędzia do cięcia mogą rozrywać lub rozłupywać materiał. Podczas cięcia powstają wióry, które mogą dostać się do oczu.
• Podczas obsługi maszyny nie nosić rękawic lub luźnej odzieży. Zapinać rękawy i kurtki. Nie przechylac się nad maszyną. Maszyna może pochwycić odzież, powodując zapłatanie.
• Trzymać palce i dłonie z dala od obracającego się uchwytu i piły. Zmniejsza to ryzyko obrażeń w wyniku zaplątania i przecięcia.
• Prawidłowo zamocować narzędzie do wycinania otworów na przewodzie rurowym. Nieprawidłowo zamocowane narzędzia do wycinania otworów mogą upaść i spowodować obrażenia na skutek uderzenia lub zmiażdżenia.
• Nie używać narzędzia na wypełnionym przewodzie. Przed cięciem w używanej instalacji przewód rurowy musi zostać opróżniony i odpowietrzony. Zmniejsza to ryzyko porażenia prądem i innych poważnych obrażeń.

• Przed użytkowaniem sprawdzić wyłącznik różnicowo-prądowy (GFCI) dostarczony wraz z przewodem zasilania, aby upewnić się co do jego prawidłowego działania. Wyłącznik GFCI zmniejsza ryzyko porażenia prądem.

• Pracując na wysokości, cały personel powinien zakładać kaski i oczyścić obszar poniżej narzędzia. Zmniejsza to ryzyko poważnych obrażeń w razie spadania przedmiotów.

• Narzędzi do wycinania otworów używać do wycinania w rurach w sposób wskazany w niniejszym podręczniku. Nie używać do innych zastosowań ani modyfikować narzędzia. Inne sposoby użycia lub modyfikacje tego narzędzia do innych zastosowań mogą zwiększyć ryzyko poważnych obrażeń ciała.
• Przed przystąpieniem do użytkowania narzędzia do wycinania otworów należy przeczytać i przyswoić instrukcje i ostrzeżenia dotyczące wszystkich używanych urządzeń. Niestosowanie do wszystkich instrukcji i ostrzeżeń może być przyczyną szkód materialnych lub poważnych obrażeń ciała.

⚠ OSTRZEŻENIE Niektóre pyły powstające przy szlifowaniu, piłowaniu, kruszeniu, wierceniu i innych pracach budowlanych zawierają chemikalia powodujące raka, wady około porodowe i inne zaburzenia rozrodcze. Przykładami takich chemikaliów mogą być:

• Ołów z farb na bazie ołowiu
• Krzemionka krystaliczna z cegieł i cementu oraz innych materiałów murarskich
• Arszenik i chrom z chemicznie przetwarzanego drewna

Zagrożenia zdrowotne płynące z wystawienia na działanie takich środków są zróżnicowane zależnie o częstotliwości i typu wykonywanych prac. Aby zmniejszyć skutki działania takich środków należy pracować w dobrze wietrzonym obszarze, stosować ogólnie przyjęty sprzęt ochronny, taki jak maski przeciwpyłowe specjalnie przeznaczone do filtrowania mikroskopijnych cząsteczek.

W razie jakichkolwiek pytań dotyczących tego produktu RIDGID® należy:

• skontaktować się z lokalnym dystrybutorem firmy RIDGID.
• odwiedzić stronę internetową RIDGID.com lub RIDGID.eu w celu znalezienia lokalnego punktu kontaktowego Ridge Tool.
• skontaktować się z Działem Pomocy Technicznej firmy Ridge Tool po adresem [e-mail] lub w USA i Kanadzie zadzwonić na numer 844-789-8665.

Model HC-450 Opis, dane techniczne i wyposażenie standardowe

Opis

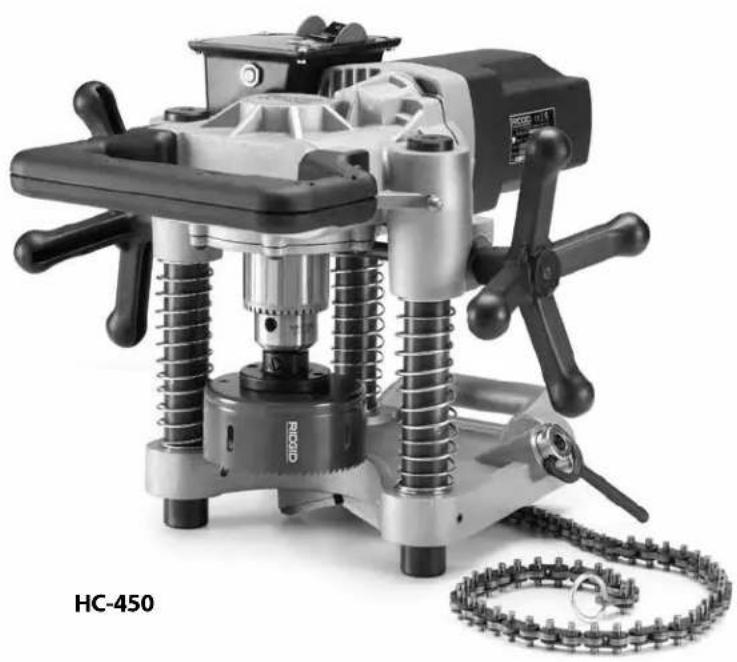

Model narzędzia do wycinania otworów RIDGID ^ HC-450 jest przeznaczony do wycinania otworów o średnicy do 4 ^3/_4 cala / 120 mm w rurach stalowych. Różne średnice otworów umożliwiają zastosowanie złączek Mechanical T ^ , Hookers ^ , Vic-O-Lets ^TM i innych do tworzenia rozgałęzień rurociągów bezciśnieniowych.

Narzędzie HC-450 jest wyposażone w uchwyt zaciskowy do trzpieni do 58 cala / 16 mm umożliwiający stosowanie wszystkich rozmiarów pił obrotnic i trzpieni pił. Wbudowany silnik i przekładnia redukcyjna optymalizują wydajność obrotnic o dużych średnicach. Dwa pokrętła posuwu umożliwiają obsługę narzędzia do wycinania otworów zarówno z lewej jak i z prawej strony. Obrotowa poziomica w podstawie pozwala na wykonywanie kolejnych otworów w linii prostej. Zwarta konstrukcja o wysokości tylko 13 cali / 32 cm umożliwia użycie narzędzia HC-450 w wąskich rogach i ponad rurami leżącymi blisko sufitu.

UWAGA! Mechanical T's, Hookers i Vic-O-Lets są zastrzeżonymi znakami towarowymi firmy Victaulic Tool Company.

Dane techniczne

Średnica wycinanych otworów..... do 4 ^3/4 cala / 120 mm

Mocowanie na rurach.... 1 ^1/_4 -8 cali / 30 mm - 200 mm

Wielkości trzpieni zaciskanych w uchwycie.... ^1/16 - ^5/8 cala / 2 mm - 16 mm

Prędkość uchwytu zaciskowego..... 110 obr/min.

Moc silnika.... 1.2 KM / 900W

Znamionowy pobór prądu.... 12A przy 120V 6A przy 220-240V 12A przy 100V

Ciśnienie akustyczne (L _PA ) ^* ......97,4 dB(A), K=3

Moc akustyczna (LwA)* 101,43 dB(A), K=3

* Pomiary dźwięku są dokonywane zgodnie ze standaryzowanymi badaniami zgodnymi z Normą EN 62481-1.

- Emisja dźwięku może się różnic w zależności od położenia i konkretnego zastosowania narzędzi.

- Poziomy dziennego narażenia na dźwięk muszą zostać oszacowane dla każdego zastosowania, a także zastosowane odpowiednie środki zapobiegawcze, jeśli zajdzie taka potrzeba. Oszacowanie poziomów narażenia powinno uwzględniać czas, gdy narzędzie jest wyłączone i nie jest w użytku. Może to drastycznie zmniejszyć poziom narażenia w całkowitym czasie pracy.

Wymiary

Wysokość 12.62 cala / 32 cm

Długość 17 cali / 43 cm

Szerokość.... 17 cali / 43 cm

Masa.... 42 funty / 19 kg

Wyposażenie standardowe

• Narzędzie do wycinania otworów
• Klucz do uchwytu zaciskowego
• Trzpień ^5/8 cala / 16 mm obrotnicy z płytką mocującą i wiertłem prowadzącym ^1/4 cala / 6,3 mm.

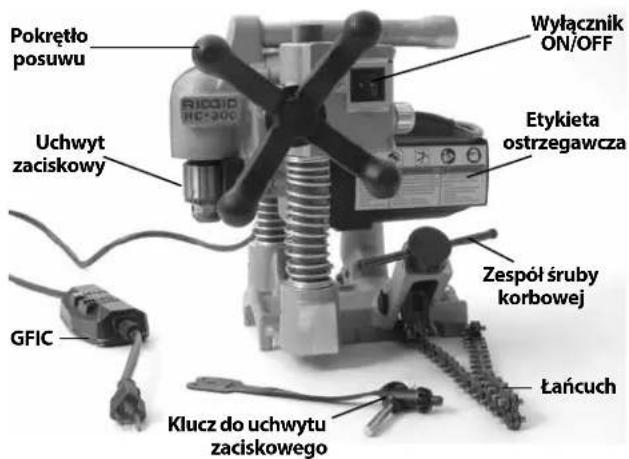

Wyłącznik ON/OFF Śruba blokująca Pokrętło posuwu Uchwyt obrotowy Uchwyt zaciskowy GFCI Trzpień Wiertło prowadzące Klucz do uchwytu zaciskowego Łańcuch

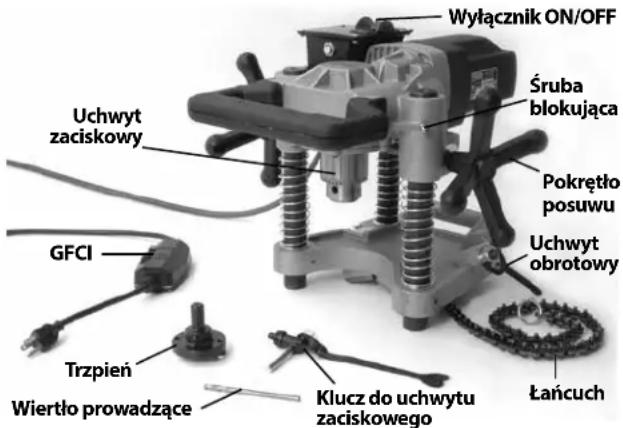

Rysunek 1 – Model HC-450 z wyposażeniem standardowym

Model HC-300 Opis, dane techniczne i wyposażenie standardowe

Opis

Model narzędzia do wycinania otworów RIDGID® HC-300 jest przeznaczony do wycinania otworów o średnicy do 3 cali / 76 mm w rurach stalowych. Różne średnice otworów umożliwiają zastosowanie złączek Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ i innych do tworzenia rozgałęzień rurociągów bezciśnieniowych.

Model HC-300 zawiera uchwyt zaciskowy ^1/2 cala / 13 mm do wszystkich rozmiarów otworów o średnicy do 3 cali / 76 mm i standardowych trzpieni obrotnic do otworów sześciokątnych do ^7/16 cala / 11 mm (rozmiar uchwytu zaci- skowego ^1/_2 cala / 13 mm. Wbudowany silnik i przekładnia redukcyjna optymalizują wydajność i trwałość obrotnicy w całym zakresie średnic. Pojedyncze pokrętło posuwu i wyłącznik ON/OFF ułatwiają obsługę. Zwarta dwuelementowa konstrukcja pozwala na użytkowanie narzędzia HC-300 w wąskich rogach i trudnodostępnych miejscach.

UWAGA! Mechanical T's, Hookers i Vic-O-Lets są zastrzeżonymi znakami towarowymi firmy Victaulic Tool Company.

Pokrętło posuwu Uchwyt zaciskowy GFIC Klucz do uchwytu zaciskowego Wyłącznik ON/OFF Etykieta ostrzegawcza Zespół śruby korbowej Łańcuch

Rysunek 2 – Model HC-300 z wyposażeniem standardowym

Dane techniczne

Średnica wycinanych otworów..... do 3 cali / 76 mm

Mocowanie na rurach.... 1 14 -8 cali / 30 mm - 200 mm

Wielkości trzpieni zaciskanych w uchwycie.... ^1/16-^1/2 cala / 2 mm - 13 mm

Prędkość uchwytu zaciskowego.... 360 obr/min.

Mocsilnika....1.2 KM / 900W

Znamionowy pobór prądu.... 11A przy 120V 5,5A przy 220-240V 12A przy 100V

Ciśnienie akustyczne (L _PA )*......97,4 dB(A), K=3

Moc akustyczna (LWA)* 101,43 dB(A), K=3

* Pomiary dźwięku są dokonywane zgodnie ze standaryzowanymi badaniami zgodnymi z Normą EN 62481-1.
- Emisja dźwięku może się różnic w zależności od położenia i konkretnego zastosowania narzędzi.
- Poziomy dziennego narażenia na dźwięk muszą zostać oszacowane dla każdego zastosowania, a także zastosowane odpowiednie środki zapobiegawcze, jeśli zajdzie taka potrzeba. Oszacowanie poziomów narażenia powinno uwzględniać czas, gdy narzędzie jest wyłączone i nie jest w użytku. Może to drastycznie zmniejszyć poziom narażenia w całkowitym czasie pracy.

Wymiary

Wysokość 12.8 cali / 32,5 cm

Długość.... 11.9 cali / 30,2 cm

Szerokość.... 13.2 cali / 33,4 cm

Masa całkowita....31 funty / 14 kg

Podstawa.... 10 funtów / 4,5 kg

Zespół silnika.... 21 funtów / 9,5 kg

Wyposażenie standardowe

• Narzędzie do wycinania otworów (zespół podstawy i silnika napędowego).
• Klucz do uchwytu zaciskowego.

Rysunek 3 – Numer seryjny maszyny

W przypadku obydwu narzędzi do wycinania otworów HC-450 i HC-300 numer seryjny znajduje się pod silnikiem. Ostatnie 4 cyfry określają miesiąc i rok produkcji (MMRR).

Ikony

Zasilanie włączone
Zasilanie wyłączone

NOTATKA Za wybór odpowiednich materiałów i montażu, metod łączenia i formowania odpowiedzialni są projektant instalacji i/lub monter. Wybór niewłaściwych materiałów i metod może prowadzić do awarii instalacji.

Stal nierdzewna i inne odporne na korozję materiały mogą ulec zanieczyszczeniu podczas montażu, łączenia i formowania. Takie zanieczyszczenie może być przyczyną korozji i przedwczesnej awarii. Przed przystąpieniem do montażu należy przeprowadzić dokładnie oszacowanie materiałów oraz metod dla specyficznych warunków pracy, w tym chemikalia i temperaturę.

Przegład przed rozpoczęciem pracy

OSTRZEŻENIE

Przed każdym użyciem należy sprawdzać narzędzie do wycinania otworów i usunąć wszelkie problemy, aby zmniejszyć ryzyko poważnych obrażeń na skutek porażenia prądem i innych przyczyn oraz zapobiec uszkodzeniu urządzenia.

1. Upewnić się, że narzędzie do wycinania otworów jest odłączone od zasilania, a wyłącznik ON/OFF w pozycji OFF.

2. Oczyścić narzędzie z oleju, smaru lub innego brudu, szczególnie uchwyty i elementy sterujące. Ułatwi to przegląd i sprawi, że narzędzie lub element sterowania nie wyłącznie się z ręki operatora.

3. Sprawdzić następujące elementy narzędzia do wycinania otworów:

- Sprawdzić przewód zasilający, wyłącznik różnicowo-prądowy (GFCI) i wtyczkę pod kątem uszkodzeń i modyfikacji.

• Właściwy montaż i kompletność.
• Uszkodzone, zużyte, brakujące, niedopasowane lub ocierające się części. Sprawdzić, czy zespół silnika porusza się gładko i swobodnie między słupkami zespołu podstawy. Upewnić się, że łańcuch i uchwyt obrotowy poruszają się swobodnie. W modelu HC-300 upewnić się, że sworzeń ruchomy działa prawidłowo i utrzymuje zespół silnika przy zespole podstawy (Rysunek 7).

Rysunek 4A – Etykiety ostrzegawcze HC-450

Rysunek 4B – Etykiety ostrzegawcze HC-300

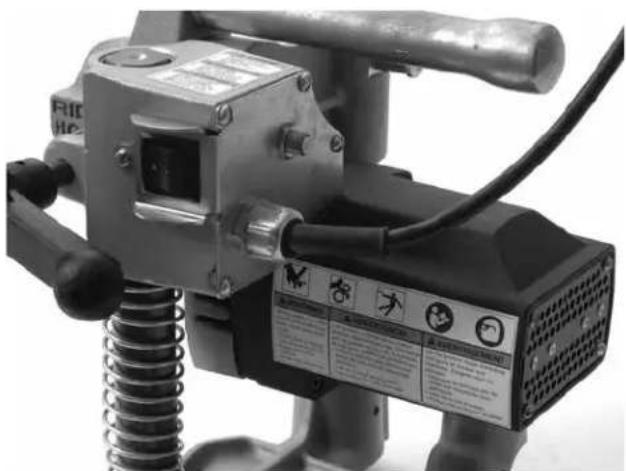

• Obecność i czytelność etykiet ostrzegawczych (patrz Rysunki 4A i 4B).
• Wszelkie inne stany, które mogą negatywnie wpłynąć na bezpieczne, normalne działanie.

W razie wykrycia jakichkolwiek problemów w narzędzi do wycinania otworów nie należy używać go do momentu usunięcia problemów.

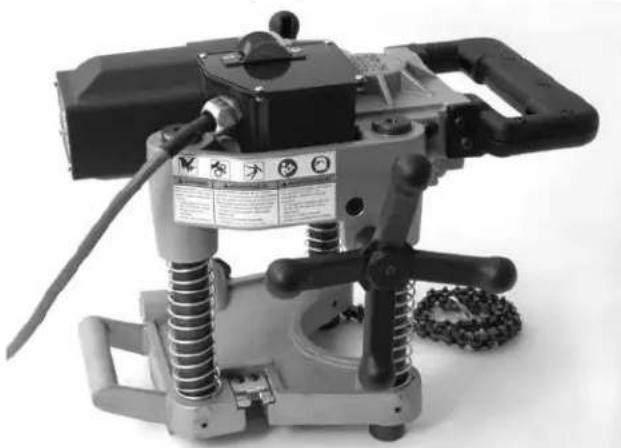

1. Sprawdzić trzpień, obrotnicę i wiertła do użycia z narzędziem do wycinania otworów pod kątem zużycia, deformacji lub innych problemów. Nie używać stępionych lub uszkodzonych narzędzi do cięcia. Stępione lub uszkodzone narzędzia do cięcia wymagają większej siły, wykonują cięcia słabszej jakości i zwiększają ryzyko obrażeń.
2. Suchymi rękami włożyć wtyczkę do gniazdka. Sprawdzić wyłącznik GFCI w przewodzie elektrycznym, aby potwierdzić jego prawidłowe działanie. Przy naciśnięciu przycisku testowego przycisk zerowania powinien wyskoczyć. Aktywować ponownie, wciskając przycisk zerowania. Jeśli wyłącznik GFCI nie działa prawidłowo, wyjąć wtyczkę z gniazdka i nie używać narzędzia do wycinania otworów, dopóki wyłącznik GFCI nie zostanie naprawiony.
3. Sprawdzić narzędzie do wycinania otworów ustawione na stabilnej powierzchni pod kątem prawidłowego działania. Zachować odstęp od uchwytu. Ustawić wyłącznik ON/OFF w położeniu włączenia ON. Silnik powinien się uruchomić, a uchwyt obrócić w lewo, patrząc od końca uchwytu. Dokonać przeglądu narzędzia pod kątem osiowości, zacinania lub nietypowych hałasów czy innych nienormalnych warunków. Ustawić wyłącznik ON/OFF w położeniu wyłączenia OFF. W razie wykrycia problemu nie używać narzędzia do momentu jego naprawy.
4. Po zakończeniu przeglądu suchymi rękami wyjąć wtyczkę narzędzia z gniazdka.

Przygotowanie maszyny i obszaru roboczego

OSTRZEŻENIE

Przygotować narzędzie do wycinania otworów i obszar roboczy zgodnie z poniższymi procedurami, aby zmniejszyć ryzyko obrażeń spowodowanych porażeniem prądem, zaplątaniem i innymi przyczynami oraz uchronić narzędzie przed uszkodzeniem.

Prawidłowo zamocować narzędzie do wycinania otworów na przewodzie rurowym. Nieprawidłowo zamocowane narzędzia do wycinania otworów może wyśliznąć się, upaść i spowodować obrażenia na skutek uderzenia lub zmiażdżenia.

Nie używać narzędzia na wypełnionym przewodzie. Przed cięciem w używanej instalacji przewód rurowy musi zostać opróżniony i odpowietrzony. Zmniejsza to ryzyko porażenia prądem i innych poważnych obrażeń.

Pracując na wysokości, cały personel powinien zakładać kaski i oczyścić obszar poniżej. Zmniejsza to ryzyko poważnych obrażeń w razie spadania sprzętu lub przedmiotów.

1. Sprawdzić obszar roboczy pod kątem warunków takich jak:

- Odpowiednie oświetlenie.

- Występowanie łatwopalnych cieczy, oparów lub kurzu mogących spowodować zapłon. Jeśli one występują, nie pracować na tym obszarze, dopóki źródła tych zanieczyszczeń nie zostaną rozpozna- ne i usunięte. Narzędzie do wycinania otworów nie jest odporne na wybuchy i może powodować iskrzenie.

- Czyste, równe, stabilne i suche miejsce dla wszystkich urządzeń i operatora.

- Prawidłowo uziemione gniazdko elektryczne o odpowiednim napięciu. Gniazdo trójstykowe lub gniazdo z wyłącznikiem różnicowo prądowym (GFCI) może nie być właściwie uziemione. W razie wątpliwości należy zlecić przegląd gniazdka uprawnionemu elektrykowi.

- Przygotować ścieżkę do gniazdka elektrycznego, na której nie będzie żadnych potencjalnych źródeł uszkodzeń przewodu elektrycznego.

1. Sprawdzić zadanie do wykonania. Określić rodzaj rury i wymiary oraz wolną przestrzeń wokół rury. Określić wymiary i umiejscowienie otworu do wycięcia. Wyraźnie oznaczyć miejsce wycięcia. W przypadku instalowania złączki postępować według instrukcji producenta złączki. Określić właściwy sprzęt dla danego zastosowania. Informacje dotyczące narzędzia znajdują się w części Opis i Dane techniczne.

Upewnić się, że cięta rura jest odpowiednio podparta i stabilna. Rura musi podczas cięcia utrzymać bez poruszenia ciężar narzędzia do wycinania otworów i przyłożony nacisk.

W przypadku pracy na działającej instalacji upewnić się, że została ona opróżniona i odpowietrzona. Narzędzia do wycinania otworów nie jest przeznaczone do prac na napełnionych rurach. Wycinanie na instalacjach pod ciśnieniem lub wypełnionych cieczą może prowadzić do wylania, porażenia elektrycznego lub innych poważnych obrażeń. Należy znać zawartość rury i wszelkie specyficzne zagrożenia związane z taką zawartością.

1. Potwierdzić, że sprzęt do użycia został właściwie sprawdzony.

2. Wybrać piłę do otworów odpowiednią dla zadania do wykonania. Upewnić się, że piła do otworów jest właściwie zmontowana według instrukcji i w dobrym stanie technicznym. Zaleca się użycie wiertła prowadzącego. Wiertło prowadzące należy wysunąć maksymalnie na ^3/_8 / 10 mm, mierząc od krawędzi obrotnicy i dobrze umocować.

3. Z narzędziem do wycinania otworów na stabilnej powierzchni założyć obrotnicę w uchwycie. Przed zamontowaniem lub wymianą obrotnicy lub wiertła zawsze sprawdzać, czy wyłącznik ON/OFF jest w położeniu wyłączenia OFF, a narzędzie do wycinania otworów odłączone od zasilania.

- Otworzyć uchwyt na szerokość dostateczną na trzon otwornicy. W razie potrzeby do otwarcia uchwytu zaciskowego użyć klucza. Upewnić się, że trzon i szczęki uchwytu są czyste.

- Całkowicie wsunąć trzon w uchwyt. Upewnić się, że otwornica jest wyśrodkowana w uchwycie i mocno dokręcić uchwyt ręką.

- Umieścić klucz we wszystkich trzech otworach uchwytu w celu ścisłego dokręcenia uchwytu na trzonie. Przed włączeniem narzędzia dopilnować, aby klucz został z uchwytu wyjęty.

Montaż narzędzia do wycinania otworów na przewodzie rurowym

Narzędzie do wycinania otworów wazy około 42 funty / 19 kg. Umieszczając narzędzie na rurze, należy zastosować odpowiednią technikę podnoszenia, nie przechylac się i zachowywać równowagę i oparcie dla stóp przez cały czas. Zależnie od warunków do zamontowania narzędzia do wycinania otworów na rurze mogą być potrzebne dwie osoby.

Narzędzia do wycinania otworów można używać pod dowolnym kątem i w dowolnej orientacji. Jeśli otwór jest wycinany z boku lub u dołu rury, łatwiejsze może okazać się umieszczenie narzędzia do wycinania otworów na rurze do zamocowania łańcucha wokół rury, a następnie ustawienia narzędzia w końcowym położeniu.

HC-450

1. Upewnić się, że łańcuch zwiśa swobodnie i uchwyt obrotowy jest w pełni poluzowany.

2. Ostrożnie podnieść narzędzie do wycinania otworów HC-450 i umieścić prowadnice w kształcie litery V prosto na rurze przy miejscu cięcia. Upewnić się, że łańcuch nie znajduje się między rurą a podstawą narzędzia.

3. Zawsze trzymać przynajmniej jedną rękę na narzędziu do wycinania otworów, aby je stabilizować i naprowadzać. Złapać jeden koniec łańcucha i przeciągnąć go ściśle wokół rury. Założyć najbliższy sworzeń łańcucha na płytkę oporową i mocno dokręcić uchwyt obrotowy w celu utrzymania narzędzia do wycinania otworów na rurze. (Patrz Rysunek 5.)

Plytka oporowa Łańcuch

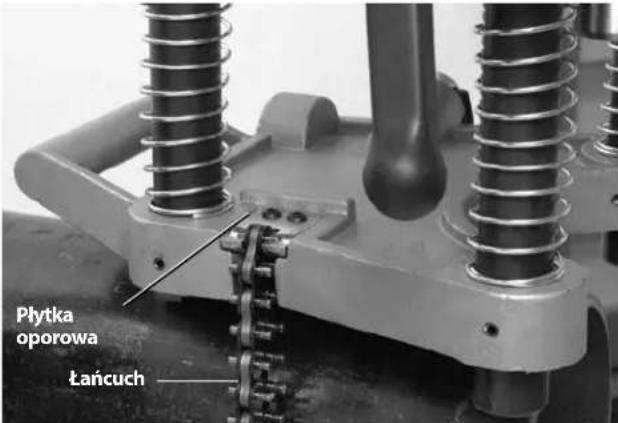

Rysunek 5 – Zahaczanie łańcucha w modelu HC-450

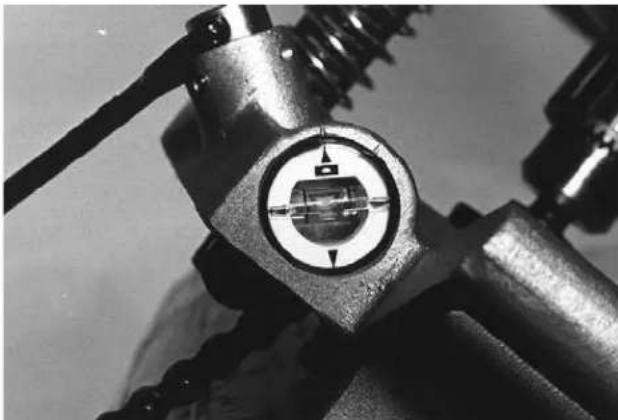

1. Podstawa narzędzia do wycinania otworów HC-450 zawiera poziomicę, która służy do wyrównywania rzędów otworów. Po ustawieniu narzędzia do wycinania otworów pod żądanym kątem, poziomicę można obrócić do położenia poziomego, a kolejne otwory będzie można wykonać pod tym samym kątem, poziomując narzędzie do wycinania otworów według poziomicy. (Patrz Rysunek 6.)

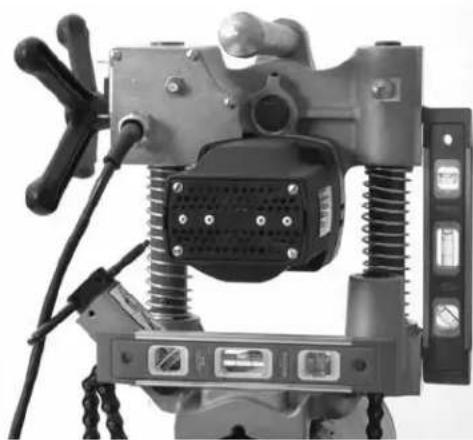

Rysunek 6 – Poziomica narzędzia do wycinania otworów HC-450

1. Stabilizując i naprowadzając jedną rękę na narzędziu do wycinania otworów, poluzować nieco uchwyt obrotowy w celu uzyskania ostatecznego położenia narzędzia. Ustawić wiertło naprowadzające w żądanym miejscu cięcia i mocno dokręcić uchwyt obrotowy. Nie zdejmować rąk z narzędzia do wycinania otworów, aż nie potwierdzi się, że jest odpowiednio zamocowane na rurze. Narzędzie do wycinania otworów musi być mocno i prosto przymocowane do rury, aby zmniejszyć ryzyko zakleszczenia otwornicy.

HC-300

Narzędzie HC-300 można montować na rurze jako pełny zespół (podobnie jak narzędzie HC-450) lub z podstawą oddzieloną od narzędzia, montując podstawę na rurze, a następnie zespół silnika na zespole podstawy.

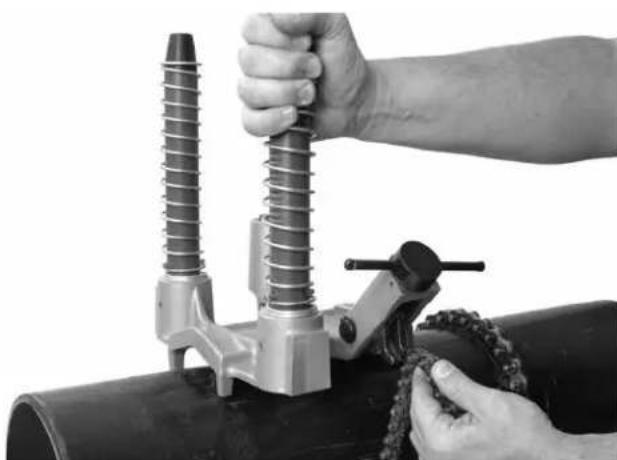

1. Ustawić narzędzie do wycinania otworów HC-300 na stabilnej, solidnej powierzchni, wyciągnąć sworzeń z tyłu lewego słupka (Rysunek 7) i podnieść ze-spół silnika z zespołu podstawy.

Sworzeń ruchomy RIGDID (C) 50

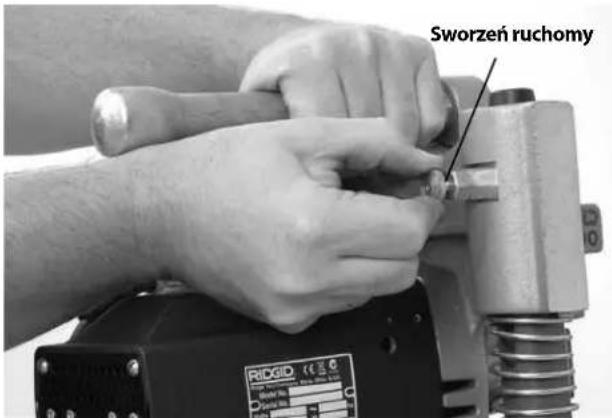

Rysunek 7 – Oddzielanie zespołu podstawy i silnika

1. Upewnić się, że łańcuch zwiśa swobodnie i uchwyt obrotowy jest w pełni poluzowany na zespole podstawy.

2. Umieścić zespół podstawy z prowadnicami w kształcie litery V prosto na rurze przy miejscu cięcia. Upewnić się, że łańcuch nie znajduje się między rurą a podstawą narzędzia.

3. Zawsze trzymać przynajmniej jedną rękę na zespole podstawy, aby je stabilizować i naprowadzać. Złapać jeden koniec łańcucha i przeciągnąć go ścisłe wokół rury. Wraz z wyciąganiem łańcucha na końcu mocowania łańcucha ściskana jest sprężyna. Zahaczyć bliższy sworzeń łańcucha na haku łańcucha - docisk sprężyny pomoże utrzymać łańcuch zaczepiony na haku. Mocno dokręcić zespół śruby korbowej w celu utrzymania zespołu podstawy na rurze. (Patrz Rysunek 8.)

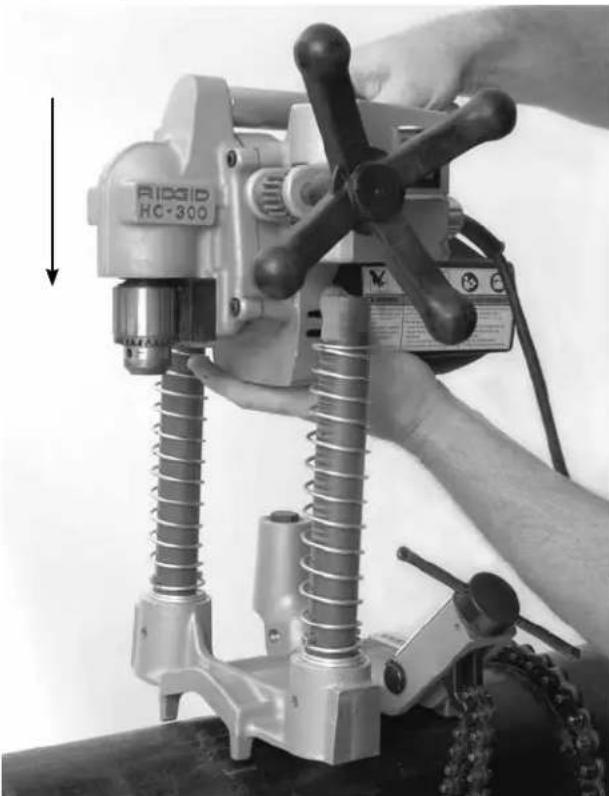

Rysunek 8 – Zahaczanie łańcucha

1. Ostrożnie podnieść zespół silnika i dopasować otwory w zespole silnika do słupków zespołu podstawy. Docisnąć zespół silnika, aż sworzeń zablokuje się w słupku w celu utrzymania zespołu silnika na podstawie. Upewnić się, że zespół silnika jest mocno przytwierdzony do podstawy. (Patrz Rysunek 9.)

2. Podstawa narzędzia HC-300 zawiera kilka obrobionych powierzchni do poziomowania linii otworów. (Patrz Rysunek 10.)

Rysunek 9 – Mocowanie zespołu silnika narzędzia HC-300 do zespołu podstawy

Rysunek 10 – Poziomowanie narzędzia HC-300

1. Stabilizując i naprowadzając jedną rękę na narzędziu do wycinania otworów, poluzować nieco zespół śruby korbowej w celu uzyskania ostatecznego położenia narzędzia. Ustawić wiertło naprowadzające w żądanym miejscu cięcia i mocno dokręcić zespół śruby korbowej. Nie zdejmować rąk z narzędzia do wycinania otworów, aż nie potwierdzi się, że jest odpowiednio zamocowane na rurze. Narzędzie do wycinania otworów musi być mocno i prosto przymocowane do rury, aby zmniejszyć ryzyko zakleszczenia otwornicy.

Aby zamontować narzędzie HC-300 jako pełny zespół, należy wykonać czynności wskazane w części dotyczącej modelu HC-450, wykorzystując informacje dotyczące załączania łańcucha i dopasowania z części dotyczącej modelu HC-300.

Zasilanie narzędzia do wycinania otworów

1. Upewnić się, że wyłącznik ON/OFF jest w położeniu wyłączenia OFF.

2. Upewnić się, że przewód zasilania jest poprowadzony z tyłu narzędzia z dala od uchwytu zaciskowego i obszaru roboczego. Ułożyć przewód wzdłuż ścieżki bez przeszkód do gniazdka, następnie suchymi rękami włożyć wtyczkę do gniazdka. Utrzymywać suche wszystkie złącza nad podłożem. Jeśli przewód zasilający nie jest wystarczająco długi, użyć przedłużacza, który:

3. Jest w dobrym stanie.

4. Posiada wtyczkę trójstykową podobną do wtyczki narzędzia.
5. Jest przeznaczony do użycia na zewnątrz i ma litery „W” lub „W-A” w oznaczeniu przewodu (tj. SOW) lub jest zgodny z typami H05VV-F, H07VV-F, H05RN-F, H07RN-F lub typem konstrukcji IEC (60227 IEC 53, 60245 IEC 57).

- Posiada dostateczny rozmiar żyły (16 AWG / 1,5 mm² dla długości 50 cali / 15,2 m lub mniejszej, 14 AWG / 2,5 mm² dla długości 50 - 100 cali / 15,2 m - 30,5 m). Przewody o zbyt małych wymiarach mogą się przegrzewać, topiąc izolację lub powodując pożar lub inne szkody.

W przypadku użycia przedłużacza wyłącznik GFCI na narzędzi do wycinania otworów nie chroni przedłużacza. Jeśli gniazdko nie posiada zabezpieczenia GFCI, zaleca się użycie wtyczki typu GFCI między gniazdkiem i przedłużaczem, aby zmniejszyć ryzyko porażenia w razie awarii przedłużacza.

Instrukcje obsługi

OSTRZEŻENIE

Zawsze należy stosować odpowiednią ochronę oczu. Narzędzia do cięcia mogą rozrywać lub rozłupywać materiał. Podczas cięcia powstają wióry, które mogą dostać się do oczu.

Nie używać narzędzia na wypełnionym przewodzie. Przed cięciem w używanej instalacji przewód rurowy musi zostać opróżniony i odpowietrzony. Zmniejsza to ryzyko porażenia prądem i innych poważnych obrażeń.

Podczas obsługi maszyny nie nosić rękawic ani lużnej odzieży. Zapinać rękawy i kurtki. Nie przechylac się nad maszyną. Maszyna może pochwycić odzież, powodując zapłatanie.

Trzymać palce i dłonie z dala od obracającego się uchwytu zaciskowego i piły. Zmniejsza to ryzyko obrażeń w wyniku zaplątania i przecięcia.

Należy postępować zgodnie instrukcjami obsługi, aby zmniejszyć ryzyko obrażeń na skutek porażenia prądem, zaplątania się, zmiażdżenia i innych przyczyn oraz zapobiec uszkodzeniu narzędzia do wycinania otworów.

1. Upewnić się, że narzędzie do wycinania otworów i obszar roboczy są właściwie przygotowane i na obszarze roboczym nie znajdują się osoby postronne oraz inne czynniki odwracające uwagę.
2. Zapewnić właściwą pozycję roboczą, która umożliwia:

3. Kontrolowanie narzędzia do wycinania otworów, w tym wyłącznika ON/ OFF i pokrętła posuwu. W przypadku modelu HC-300 operator musi znajdować się po tej samej stronie, co wyłącznik i pokrętło posuwu. Nie należy jeszcze włączać narzędzia.

4. Dobrą równowagę. Należy zająć pozycję nie wymagającą wychylania się.

5. Ustawić wyłącznik ON/OFF w położeniu włączenia ON. Sprawdzić kierunek obrotów obrotnicy i wiertła prowadzącego, upewniając się, że ustawia się prosto i sztywno. Jeśli się chyboczą lub występują jakiekolwiek inne problemy, wyłączyć narzędzie i wyjąć wtyczkę z zasilania. Przed ponownym użyciem usunąć wszystkie problemy. Trzymać palce, dłonie i odzież z dala od obracającego się uchwytu zaciskowego, aby zmniejszyć ryzyko zaplątania się.
6. Chwycić pokrętło ręczne i posuwać do przodu wiertło prowadzące, aż zetknie się z rurą. Przyłożyć mocny nacisk i rozpocząć wiercenie otworu prowadzącego. Nie przeciązać wiertła prowadzącego/otwornicy. Może to spowodować przeciążenie obrotnicy i silnika narzędzia oraz spowodować przedwczesną awarię.

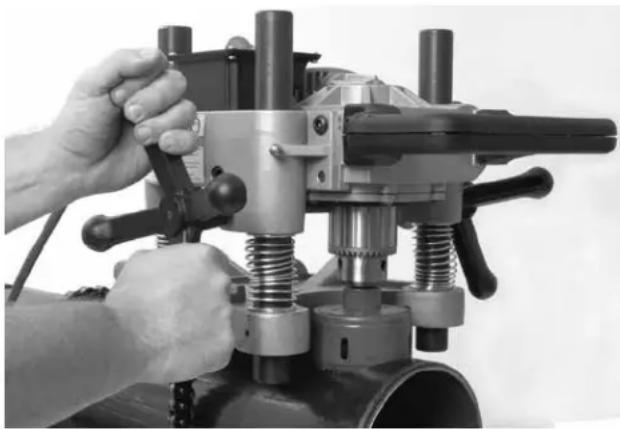

Rysunek 11 – Obsługa narzędzia do wycinania otworów

Po zetknięciu się obrotnicy z rurą w dalszym ciągu przykładać mocny nacisk. Zależnie od wymiarów i grubości ścianki rury oraz średnicy wycinanego otworu może okazać się konieczne niewielkie wyco-fanie obrotnicy w celu usunięcia wiórów.

W razie potrzeby można wyłączyć narzędzie do wycinania otworów i nałożyć na obszar roboczy niewielką ilość odpowiedniego smaru do cięcia. Nie nakładać smaru przy włączonym narzędziu, zwiększa to ryzyko zaplątania się. Podjąć odpowiednie czynności zapobiegające wyciekowi smaru lub jego rozrzutowi podczas pracy.

Podczas przejścia obrotnicy przez rurę i po jego zakończeniu czasami może wystąpić zatrzymanie cięcia. Zmniejszyć nacisk, jeśli to nastąpi, aby zapobiec zakleszczeniu się obrotnicy.

1. Po wycięciu otworu wycofać obrotnicę z rury i wyłączyć narzędzie, ustawiając wyłącznik ON/OFF w położeniu OFF.

2. Wykonać procedurę mocowania w odwrotnej kolejności w celu zdjęcia narzędzia do wycinania otworów z rury. Mocno chwycić narzędzie do wycinania otworów przed poluzowaniem łańcucha lub włożeniem sworznia w modelu HC-300.

3. Jeśli konieczne jest usunięcie fragmentów rury z obrotnicy, przed usunięciem upewnić się, że wyłącznik ON/OFF jest w położeniu wyłączenia OFF i narzędzie do wycinania otworów jest odlączone od zasilania. Usunąć ostrożnie wycinek rury, może być on gorący, a jego krawędzie ostre.

Instrukcje konserwacji

OSTRZEŻENIE

Przed rozpoczęciem jakichkolwiek czynności konserwacyjnych lub regulacji upewnić się, że wyłącznik ON/OFF jest w położeniu wyłączenia OFF, a narzędzie do wycinania otworów jest odłączone od źródła zasilania.

Narzędzie do wycinania otworów konserwować według poniższych procedur, aby zmniejszyć ryzyko porażenia prądem, zaplątania się i innych wypadków.

Czyszczenie

Po każdym użyciu zetrzeć miękką, czystą i wilgotną szmatką wszystkie wióry lub olej, zwłaszcza z obszarów ruchu względnego takich jak słupki. Usunąć cały pył i pozostałości z odpowiedrzników silnika.

Smarowanie

Przekładnie narzędzia do wycinania otworów mają konstrukcję układu zamkniętego i nie wymagają dodatkowego smarowania, chyba że nastąpi znaczny wyciek. W takich wypadkach narzędzia należy oddać do centrum serwisowego.

Nie smarować łożysk przesuwających się na słupkach. W łożyskach nie przewiduje się stosowania smarów, smary mogą zbierać zanieczyszczenia, które z kolei mogą uszkodzić łożyska.

W razie potrzeby można smarować łańcuch i zespoły śrub lekkim olejem smarowym. Zetrzeć nadmiar oleju z odsłoniętych powierzchni.

Wymiana szczotek

Szczotki silnika sprawdzać co pół roku i wymienić, jeśli zetrą się do grubości mniejszej niż 12 cala / 1,3 cm.

1. Wykręcić śruby mocujące pokrywę silnika, zdjąć pokrywę.
2. Za pomocą szczypiec wyciągnąć szczotki. Odłączyć przyłącze. (Patrz Rysunek 12.)

Przyłącze Arkusz izolacji Szczotka

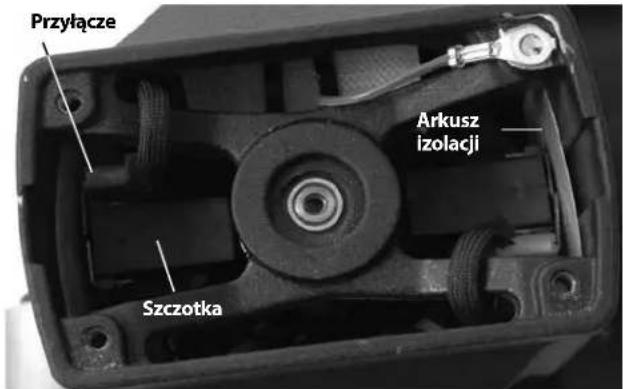

Rysunek 12 – Umiejscowienie szczotek - zdjęta pokrywa silnika

1. Sprawdzić zużycie komutatora. W razie nadmiernego zużycia oddać narzędzie do serwisu.
2. Wcisnąć szczotkę w oprawę i włożyć do obudowy silnika. Upewnić się, że arkusze izolacji są prawidłowo ułożone między uchwytem szczotki i obudową. Założyć przyłącze i pokrywę silnika.

Regulacja śruby blokującej

W modelu HC-450 zastosowano śruby blokujące umożliwiające regulację oporu między zespołem podstawy i zespołem silnika. Dokręcić lub poluzować śruby blokujące w celu uzyskania żądanego ustawienia. (Patrz Rysunek 13.)

RIDGID HC-450 Śruby blokujące

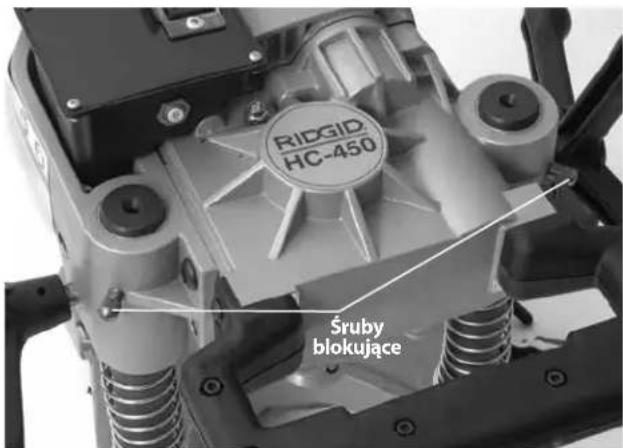

Rysunek 13 – Regulacja śrub blokujących

Wyposażenie pomocnicze

OSTRZEŻENIE

Aby zmniejszyć ryzyko poważnych obrażeń, należy używać wyłącznie wyposażenia pomocniczego przeznaczonego i zalecanego do stosowania z narzędziami do wycinania otworów RIDGID, które podano na poniższej liście. Użycie z narzędziami do wycinania otworów wyposażenia dodatkowego, które pasuje do innych narzędzi, może być niebezpieczne.

Model HC-300

Nr katalogowy	Opis
16671	Trzpień z trzonem jednocześnieowym R2S
84427	Kaseta do przenoszenia HC-450/HC-300
77017	Klucz do uchwytu zaciskowego

Model HC-450

Nr katalogowy	Opis
84427	Kaseta do przenoszenia HC-450
59502	Trzpień tylko do obrotnic R4 ^5/8 " / 16 mm cala
59132	Klucz do uchwytu zaciskowego

Lista pił obrotnic znajduje się w katalogu RIDGID.

Przechowywanie urządzenia

⚠ OSTRZEŻENIE Narzędzie do wycinania otworów należy przechowywać w pomieszczeniach lub dobrze okryte w razie deszczu. Przechowywać maszynę w zamkniętym pomieszczeniu, poza zasięgiem dzieci i osób nie zaznajomionych z narzędziem do wycinania otworów. Ta maszyna może spowodować poważne obrażenia, jeśli znajdzie się w rękach nieprzeszkolonych użytkowników.

Serwis i naprawa

OSTRZEŻENIE

Nieprawidłowe serwisowanie i naprawa mogą spowodować, że maszyna będzie niebezpieczna w obstudze.

„Instrukcje konserwacji” wyczerpują większość potrzeb serwisowania tego urządzenia. Rozwiązanie wszelkich problemów, które nie zostały ujęte w tej części, należy powierzyć autoryzowanym technikom serwisu firmy RIDGID.

Narzędzie należy przekazać do niezależnego centrum serwisowego firmy RIDGID lub odesłać do producenta.

Aby uzyskać informacje na temat najbliższego niezależnego centrum serwisowego RIDGID lub wszelkich kwestii dotyczących serwisowania lub naprawy, należy:

• skontaktować się z lokalnym dystrybutorem firmy RIDGID.
• odwiedzić stronę internetową RIDGID.com lub RIDGID.eu w celu znalezienia lokalnego punktu kontaktowego Ridge Tool.
• skontaktować się z Działem Pomocy Technicznej firmy Ridge Tool po adresem [e-mail] lub w USA i Kanadzie zadzwonić na numer 844-789-8665.

Utylizacja

Części narzędzia do wycinania otworów zawierają wartościowe materiały i mogą być poddawane recyklingowi. Lokalnie można znaleźć firmy specjalizujące się w recyklingu. Zutylizować wszystkie części zgodnie z wszystkimi stosownymi przepisami. W celu uzyskania dalszych informacji należy skontaktować się z lokalnymi władzami odpowiedzialnymi za gospodarkę odpa-

dami.

W krajach UE: Nie utylizować urządzeń elektrycznych wraz z odpadami z gospodarstwa domowego!

Zgodnie z Dyrektywą europejską 2002/96/WE dotyczącymi odpadów elektrycznych i

elektronicznych i ich wdrożeniem do prawodawstwa krajowego, urządzenia elektryczne, które nie są już używane muszą być odbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Deklarujemy, że maszyny wymienione powyżej, gdy są używane zgodnie z podręcznikiem użytkownika, spełniają właściwe wymagania Dyrektyw i Standardów, wymienione poniżej.
