HC450 - Säge RIDGID - Kostenlose Bedienungsanleitung

Marke	Ridgid
Modell	HC450
Produkttyp	Lochsäge für Stahlrohre
Max. Schnittleistung	120 mm (4 3/4")
Rohrdurchmesserbereich	Ø 30 bis 200 mm (1 1/4" - 8")
Spannfutterkapazität	∅ 2 bis 16 mm (1/16" - 5/8")
Spannfutterdrehzahl	110 U/min
Leistung	1,2 PS
Strom (Widerstand)	12 A bei 120 V, 6 A bei 220-240 V, 12 A bei 100 V
Schalldruckpegel (LpA)	94,4 dB(A), K=3
Schallleistungspegel (LWA)	101,43 dB(A), K=3
Abmessungen (H x L x B)	29 x 43 x 43 cm
Gewicht	19 kg (42 Pfund)
Stromversorgung	Elektrisch, Spannung je nach Version variabel (100-240 V)
Hauptfunktionen	Bohren von Löchern für Verbindungen an Stahlrohren (Mechanical T, Hooker, Vic-O-Let usw.)
Wartung und Reinigung	Reinigung mit weichem feuchtem Tuch, begrenzte Schmierung, Austausch der Kohlebürsten alle 6 Monate
Sicherheit	Integrierter Fehlerstromschutzschalter, Augenschutz erforderlich, Tragen von Handschuhen verboten
Ersatzteile und Reparierbarkeit	Sägeblattaufnahme, Spannfutterschlüssel, Kohlebürsten; Reparatur durch autorisiertes Ridgid-Servicecenter
Allgemeine Informationen	Lebenslange Garantie, Recycling gemäß EU-Vorschriften

Häufig gestellte Fragen - HC450 RIDGID

Was ist die maximale Schnittleistung der Lochsäge HC450?

Die maximale Schnittleistung beträgt 120 mm (4 3/4") Durchmesser in Stahlrohren.

Welche Rohrtypen können mit der HC450 gebohrt werden?

Die HC450 ist zum Bohren von Löchern in Stahlrohren mit einem Durchmesser von 30 bis 200 mm (1 1/4" - 8") ausgelegt.

Wie installiere ich die HC450 korrekt an einem Rohr?

Setzen Sie die Säge auf das Rohr, haken Sie die Kette um das Rohr und ziehen Sie den Schwenkhebel fest an. Verwenden Sie die integrierte Wasserwaage, um mehrere Bohrungen auszurichten.

Welche Sicherheitsvorkehrungen sind bei der Verwendung der HC450 wesentlich?

Tragen Sie stets einen Augenschutz, tragen Sie keine Handschuhe oder lockere Kleidung, halten Sie Ihre Hände vom rotierenden Spannfutter fern und stellen Sie sicher, dass das Rohr drucklos ist, bevor Sie bohren.

Wie teste ich den Fehlerstromschutzschalter der HC450?

Stecken Sie das Gerät mit trockenen Händen ein, drücken Sie die Testtaste: Die Reset-Taste sollte herausspringen. Setzen Sie sie durch Drücken der Reset-Taste zurück. Funktioniert der Schutzschalter nicht, lassen Sie das Gerät reparieren.

Wie hoch ist die Spannfutterdrehzahl der HC450?

Die Spannfutterdrehzahl beträgt 110 U/min.

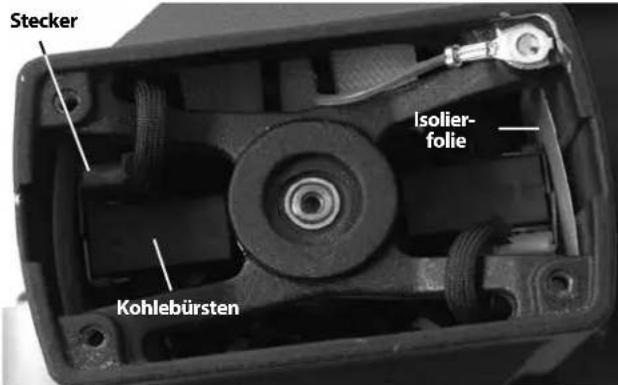

Wie tausche ich die Kohlebürsten des Motors der HC450 aus?

Entfernen Sie die Motorabdeckung, ziehen Sie die verbrauchten Bürsten mit einer Zange heraus, setzen Sie die neuen Bürsten in die Bürstenhalter ein und setzen Sie die Abdeckung wieder auf. Tauschen Sie die Bürsten aus, wenn ihre Dicke weniger als 13 mm (1/2") beträgt.

Welches Zubehör ist für die HC450 erhältlich?

Das Zubehör umfasst einen Transportkoffer (Art.-Nr. 84427), eine Sägeblattaufnahme R4 ∅ 5/8" (Art.-Nr. 59502) und einen Spannfutterschlüssel (Art.-Nr. 59132). Siehe Ridgid-Katalog für Lochsägeblätter.

Wie pflege ich die HC450 nach Gebrauch?

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch, entfernen Sie Späne und Schmutz von den Lüftungsgittern. Schmieren Sie Kette und Klemmschrauben bei Bedarf mit leichtem Öl. Lagern Sie das Gerät witterungsgeschützt.

Wo finde ich Ersatzteile für die HC450?

Wenden Sie sich an ein autorisiertes Ridgid-Servicecenter oder besuchen Sie Ridgid.com oder Ridgid.eu, um das nächstgelegene Servicecenter zu finden. Verwenden Sie ausschließlich originale Ridgid-Ersatzteile.

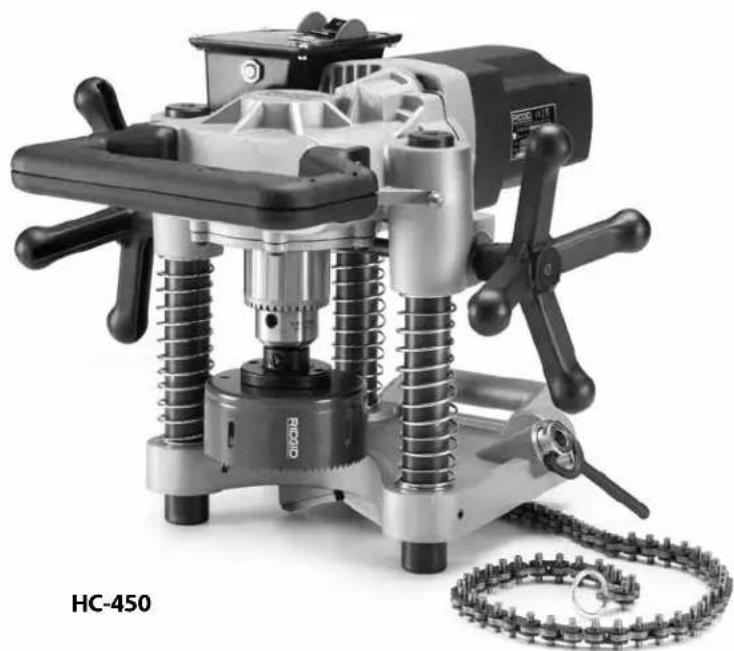

BEDIENUNGSANLEITUNG HC450 RIDGID

Elektrische Lochsägen

HC-450/HC-300

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts dieser Bedienungsanleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.
Seriennr.

Inhaltsverzeichnis

Formular zum Festhalten der Geräteseriennummer 41

Sicherheitssymbole 43

Allgemeine Sicherheitsregeln 43

Arbeitsbereich....43

Elektrische Sicherheit....43

Sicherheit von Personen 44

Benutzung und Pflege des Geräts 44

Wartung 44

Sicherheitshinweise für Lochsägen 45

Modell HC-450 Beschreibung, technische Daten und Standardausstattung....45

Beschreibung 45

Technische Beschreibung......46

Standardausstattung 46

Modell HC-300 Beschreibung, technische Daten und Standardausstattung....46

Beschreibung 46

Technische Beschreibung......47

Standardausstattung 47

Symbole 47

Kontrolle vor dem Betrieb 47

Vorbereiten von Maschine und Arbeitsbereich 48

Anbringen der elektrischen Lochsäge an der Leitung 49

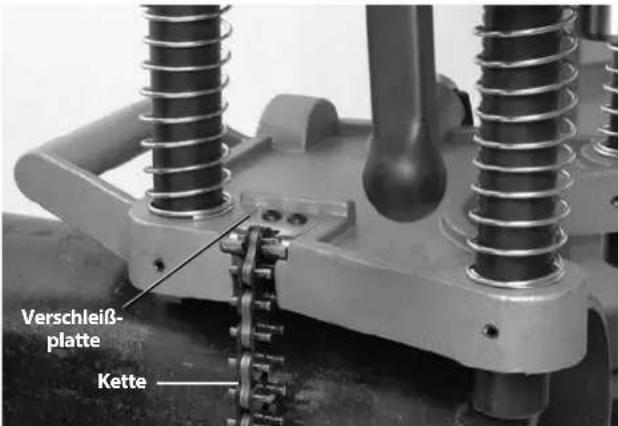

HC-450 50

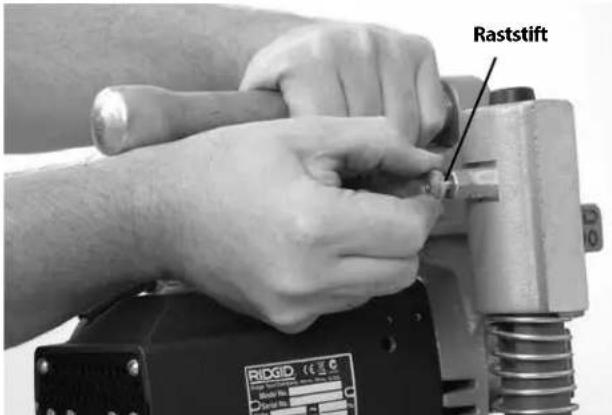

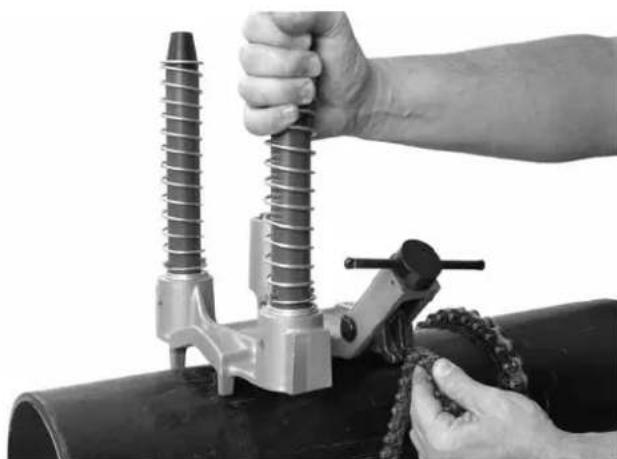

HC-300 50

Stromversorgung der elektrischen Lochsäge 51

Betriebsanleitung....52

Wartungshinweise....53

Reinigung....53

Schmierung....53

Wechseln der Kohlebürsten 53

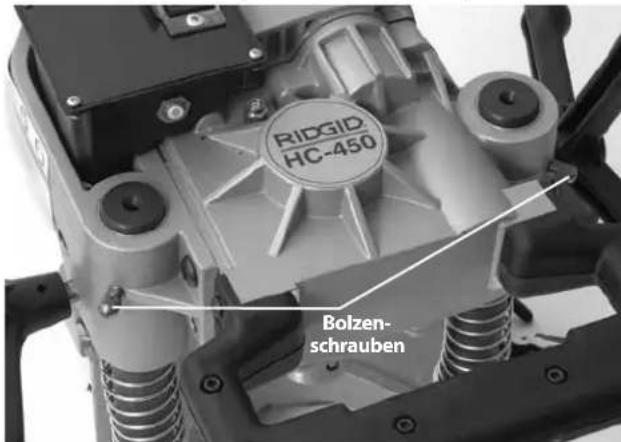

Einstellung der Bolzenschraube 53

Zubehör 54

Lagerung des Geräts 54

Wartung und Reparatur....54

Entsorgung 54

EU-Konformitätserklärung......Hintere Umschlagseite

Garantie......Rückseite

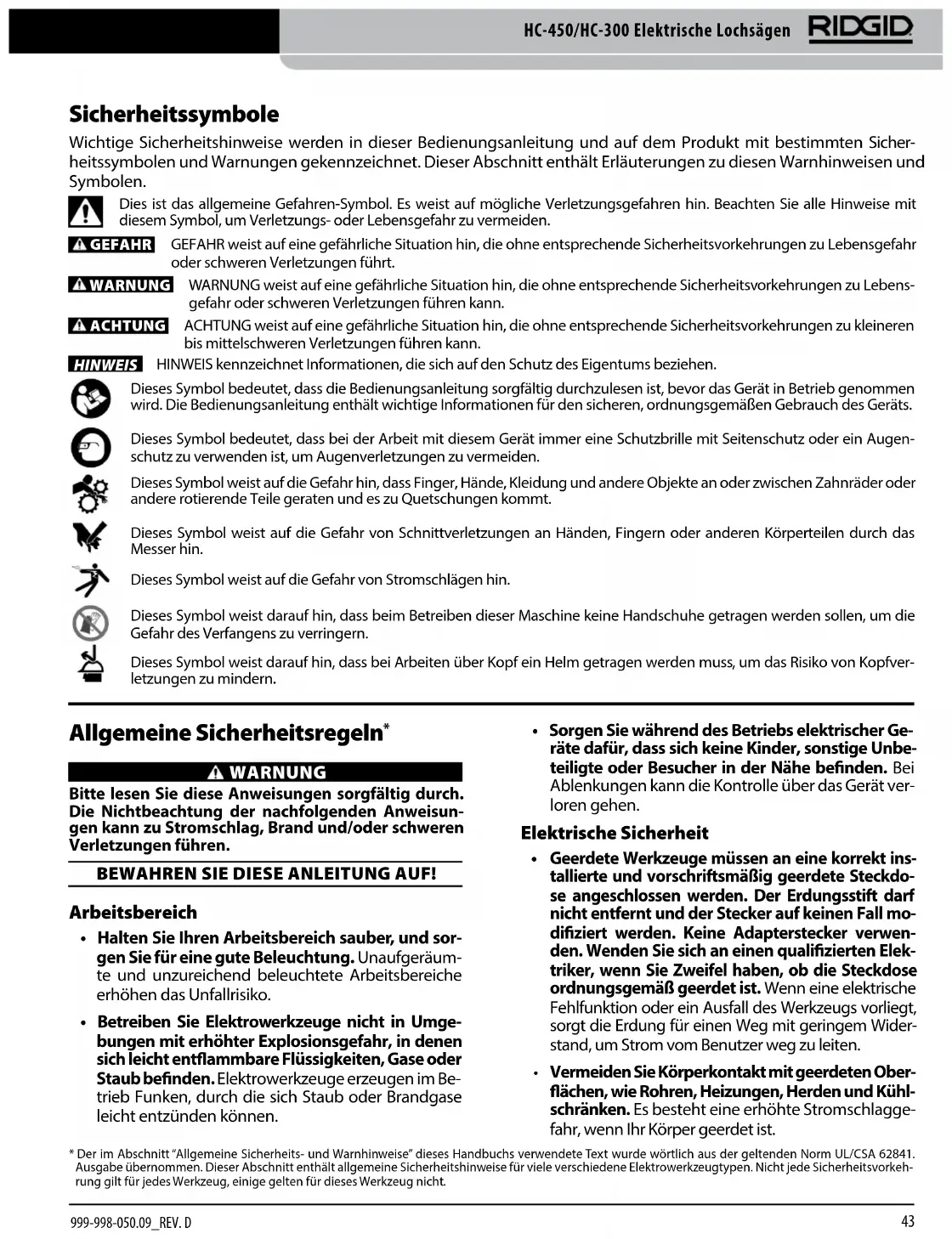

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahren-Symbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu Lebensgefahr oder schweren Verletzungen führt.

WARNING

WARNUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu Lebensgefahr oder schweren Verletzungen führen kann.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu kleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfältig durchzulesen ist, bevor das Gerät in Betrieb genommen wird. Die Bedienungsanleitung enthält wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Dieses Symbol bedeutet, dass bei der Arbeit mit diesem Gerät immer eine Schutzbrille mit Seitenschutz oder ein Augenschutz zu verwenden ist, um Augenverletzungen zu vermeiden.

Dieses Symbol weist auf die Gefahr hin, dass Finger, Hände, Kleidung und andere Objekte an oder zwischen Zahnräder oder andere rotierende Teile geraten und es zu Quetschungen kommt.

Dieses Symbol weist auf die Gefahr von Schnittverletzungen an Händen, Fingern oder anderen Körperteilen durch das Messer hin.

Dieses Symbol weist auf die Gefahr von Stromschlägen hin.

Dieses Symbol weist darauf hin, dass beim Betreiben dieser Maschine keine Handschuhe getragen werden sollen, um die Gefahr des Verfangens zu verringern.

Dieses Symbol weist darauf hin, dass bei Arbeiten über Kopf ein Helm getragen werden muss, um das Risiko von Kopfverletzungen zu mindern.

Allgemeine Sicherheitsregeln\*

WARNING

Bitte lesen Sie diese Anweisungen sorgfältig durch. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Arbeitsbereich

• Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung. Unaufgeräumte und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.
• Betreiben Sie Elektrowerkzeuge nicht in Umgebungen mit erhöhter Explosionsgefahr, in denen sich leicht entflammbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen im Betrieb Funken, durch die sich Staub oder Brandgase leicht entzünden können.

- Sorgen Sie während des Betriebs elektrischer Geräte dafür, dass sich keine Kinder, sonstige Unbeteiligte oder Besucher in der Nähe befinden. Bei Ablenkungen kann die Kontrolle über das Gerät verloren gehen.

Elektrische Sicherheit

• Geerdete Werkzeuge müssen an eine korrekt installierte und vorschriftsmäßig geerdete Steckdose angeschlossen werden. Der Erdungsstift darf nicht entfernt und der Stecker auf keinen Fall modifiziert werden. Keine Adapterstecker verwenden. Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel haben, ob die Steckdose ordnungsgemäß geerdet ist. Wenn eine elektrische Fehlfunktion oder ein Ausfall des Werkzeugs vorliegt, sorgt die Erdung für einen Weg mit geringem Widerstand, um Strom vom Benutzer weg zu leiten.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht die Stromschlaggefahr.

• Das Netzkabel darf nicht für anderweitige Zwecke missbraucht werden. Das Kabel nicht zum Tragen des Werkzeugs benutzen und den Stecker nicht mit dem Kabel aus der Steckdose ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Geräteteilen fern. Schadhafte Kabel sofort ersetzen. Beschädigte Kabel erhöhen die Stromschlaggefahr.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die für die Verwendung im Freien geeignet und mit "W-A" oder "W" gekennzeichnet sind. Diese Kabel sind für den Einsatz im Freien zugelassen und mindern die Gefahr elektrischer Schläge.

Sicherheit von Personen

• Seien Sie beim Betrieb eines Elektrowerkzeugs immer aufmerksam und verantwortungsbewusst. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten. Durch einen kurzen Moment der Unaufmerksamkeit könnte es zu erheblichen Verletzungen kommen.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Fassen Sie langes Haar zusammen. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von bewegten Teilen erfasst werden.
• Vermeiden Sie unbeabsichtigtes Starten. Achten Sie vor dem Anschließen darauf, dass das Gerät abgeschaltet ist. Elektrowerkzeuge mit dem Finger am Schalter zu tragen oder Elektrowerkzeuge anzuschließen, deren Schalter auf ON steht, erhöht die Unfallgefahr.
• Entfernen Sie Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein sicheres Gleichgewicht und einen festen Stand. Durch sicheren Stand und gutes Gleichgewicht können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
• Sicherheitsausrüstung und einen Augenschutz verwenden. Das Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, verringert das Risiko von Verletzungen.

Benutzung und Pflege des Geräts

• Sichern und halten Sie das Werkstück mit Klemmen oder anderen geeigneten Mitteln auf einer stabilen Plattform. Das Werkstück mit der Hand oder am Körper festzuhalten, ist instabil und kann zu Verlust der Kontrolle führen.
• Wenden Sie bei Verwendung des Elektrowerkzeugs keine Gewalt an. Verwenden Sie immer ein für den Einsatzbereich geeignetes Gerät. Dadurch können Sie Ihre Arbeit effektiver und sicherer ausführen.
• Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht über einen Schalter an- und ausgeschaltet werden kann. Ein Gerät, das nicht auf den Schalter reagiert ist gefährlich und muss instand gesetzt werden.
• Ziehen Sie den Stecker aus der Steckdose, bevor sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Durch solche Vorsichtsmaßnahmen wird der unbeabsichtigte Start des Elektrowerkzeugs verhindert.
• Bewahren Sie ungenutzte Geräte außerhalb der Reichweite von Kindern und ungeschulten Personen auf. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
• Warten Sie Werkzeuge sorgfältig. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind leichter zu führen.
• Stellen Sie sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden, keine Teile gebrochen sind oder sonstige Fehler vorliegen, um den reibungslosen Betrieb des Elektrowerkzeuges sicherzustellen. Wenn das Instrument schadhaft ist, lassen Sie es vor der Benutzung warten. Viele Unfälle werden durch schlecht gewartete Werkzeuge verursacht.
• Verwenden Sie für das Gerät nur die vom Hersteller empfohlenen Zubehörteile. Zubehör, das für ein Gerät geeignet sein kann, kann bei Benutzung mit einem anderen zu Gefahr werden.

Wartung

- Die Gerätewartung darf nur von qualifiziertem Reparaturpersonal durchgeführt werden. Wenn Service- oder Wartungsarbeiten von unqualifiziertem Personal durchgeführt werden, kann es zu Verletzungen kommen.

- Bei der Wartung nur identische Ersatzteile verwenden. Beachten Sie die Anweisungen im Kapitel „Wartung“ dieser Bedienungsanleitung. Die Verwendung nicht genehmigter Teile oder die Nichtbefolgung der Wartungsanweisung kann die Gefahr von elektrischen Schlägen oder Verletzungen erhöhen.

Sicherheitshinweise für Lochsägen

WARNUNG

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für dieses Werkzeug gelten.

Lesen Sie vor dem Gebrauch der Lochsägen diese Sicherheitshinweise sorgfältig durch, um die Gefahr eines Stromschlags oder ernsthafter Verletzungen zu vermeiden.

ALLE WARNUNGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Bewahren Sie diese Bedienungsanleitung beim Gerät auf, damit sie dem Bediener jederzeit zur Verfügung steht.
- Immer geeigneten Augenschutz tragen. Sägewerk zeuge können brechen oder splittern. Beim Schneiden entstehen Späne, die in die Augen geschleudert werden oder fallen können.
- Tragen Sie beim Arbeiten mit der Maschine keine Handschuhe oder weite Kleidung. Hemdsärmel und Jacken müssen zugeknöpft sein. Nicht über die Maschine lehnen. Kleidung kann sich in der Maschine verfangen.
- Halten Sie Finger und Hände vom rotierenden Spannfutter und von der Säge fern. Dadurch wird die Gefahr von Verfangen und Schnittverletzungen reduziert.
- Sichern Sie das Sägewerkzeug ordnungsgemäß an der Leitung. Unsachgemäß gesicherte Lochsägen können herunterfallen und Schlag- und Quetschverletzungen verursachen.
- Nicht an unter Druck stehenden Leitungen einsetzen. Beim Schneiden in ein bestehendes System muss die Leitung zuvor geleert und drucklos gemacht werden. Dadurch wird die Gefahr von elektrischen Schlägen und anderen schweren Verletzungen gemindert.
- Überprüfen Sie vor Benutzung den mit dem Netzkabel gelieferten Fehlerstromschutzschalter auf einwandfreie Funktion. Ein Fehlerstromschutzschalter verringert die Stromschlaggefahr.
- Bei Arbeiten über Kopf muss ein Helm getragen werden und der Bereich unter dem Werkzeug ist zu meiden. Dies reduziert die Gefahr schwerer Verletzungen durch herabfallende Gegenstände.

• Lochsägen zum Schneiden von Löchern in Leitungen nur entsprechend den Anweisungen in diesem Handbuch verwenden. Nicht für andere Zwecke verwenden oder modifizieren. Bei anderen Arten der Verwendung oder bei Veränderung dieses Werkzeugs für andere Zwecke kann sich das Verletzungsrisiko erhöhen.
• Machen Sie sich mit den Anweisungen und Warnungen für alle verwendeten Geräte vertraut, bevor Sie die Lochsäge benutzen. Die Nichtbefolgung dieser Anweisungen kann zu Sachschäden oder schweren Verletzungen führen.

⚠️ WARNING Manche Arten von Staub, die beim Schleifen, Sägen, Fräsen, Bohren und anderen Bauarbeiten anfallen, enthalten Chemikalien, die bekanntermaßen Krebs, Missbildungen bei Neugeborenen oder andere Erbschädigungen verursachen können. Einige Beispiele solcher Chemikalien sind:

• Blei aus Farben auf Bleibasis
• Kristalline Kieselsäure aus Ziegeln, Zement und anderen Bauprodukten und
• Arsen und Chrom aus chemisch behandeltem Holz.

Das persönliche Risiko durch solche Belastungen variiert, abhängig davon, wie häufig man solche Arbeiten verrichtet. Um Ihre Belastung durch solche Chemikalien zu verringern: Arbeiten Sie in einem gut belüfteten Bereich und benutzen Sie die geeignete Sicherheitsausrüstung, zum Beispiel Staubschutzmasken, die mit Filtern für mikroskopische Partikel versehen sind.

Falls Sie Fragen zu diesem RIDGID® Produkt haben:

– Wenden Sie sich an Ihren örtlichen RIDGID Händler.
- Besuchen Sie RIDGID.com oder RIDGID.eu, um Ihren örtlichen Ridge Tool-Ansprechpartner zu finden.
- Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada telefonisch unter 844-789-8665.

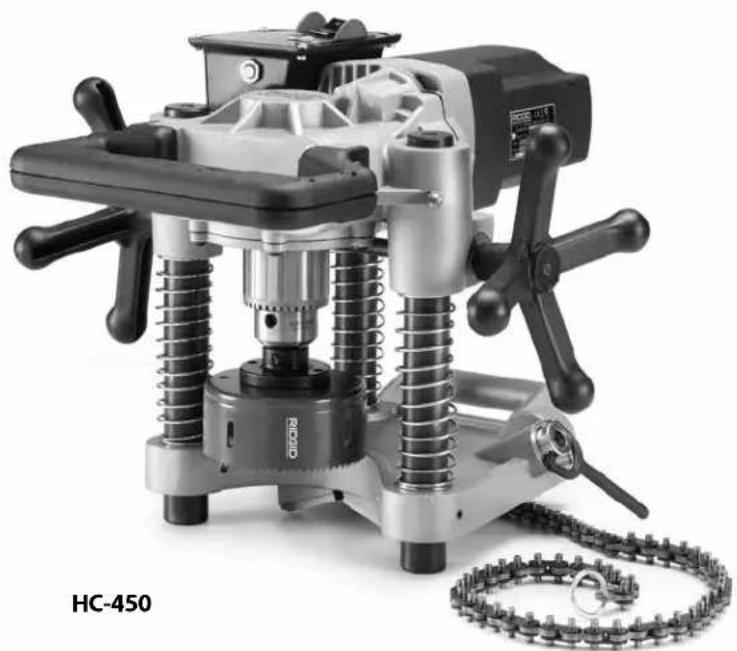

Modell HC-450 Beschreibung, technische Daten und Standardausstattung

Beschreibung

Die Lochsäge RIDGID ^® Modell HC-450 ist für das Schneiden von Löchern bis 4 ^3/_4 " / 120 mm in Stahlrohre vorgesehen. Die unterschiedlichen Lochgrößen erlauben die Verwendung von Mechanical T's ^® , Hookers ^® , Vic-O-Lets ^™ und anderen Armaturen zum Anschließen druckloser Leitungen.

Das HC-450 hat ein 58 " / 16 mm Spannfutter zur Aufnahme aller Größen von Lochsägen und Lochsägenhalterungen. Durch einen integrierten Motor und Getriebe wird die Leistung von Lochsägen mit großem Durchmesser optimiert. Mit den beiden Handgriffen kann der Bediener die Lochsäge von rechts oder links benutzen. Eine drehbare Wasserwaage in der Basis erlaubt die Ausrichtung wiederholter Löcher. Das kompakte Design des nur 13" / 32 cm hohen HC-450 erlaubt die Benutzung in beengten Bereichen oder über installierten Leitungen unter der Decke.

HINWEIS! Mechanical T's, Hookers und Vic-O-Lets sind eingetragene Warenzeichen der Victaulic Tool Company.

Technische Beschreibung

Schnittkapazität...... Bis 4 ^3 / _4 ″ / 120 mm

Leitungsabmessungen.... 1 ^1 / _4 " - 8" / 30 mm - 200 mm

Spannfutterkapazität.... ^1/16'' - ^5/8'' / 2 mm - 16 mm

Spannfutterdrehzahl.... 110 U/min.

Motorleistung.... 1.2 PS / 900W

Stromaufnahme.... 12 Ampere bei 120V

6 Ampere bei 220-240V

12 Ampere bei 100V

Schalldruck (L _PA )*......97,4 dB(A), K=3

Schallleistung (Lw)* 101,43 dB(A), K=3

* Der Schall wird nach einem standardisierten Verfahren gemäß der Norm EN 62481-1 gemessen.

- Schallemissionen können aufgrund Ihres Standorts und der spezifischen Verwendung dieser Werkzeuge schwanken.

- Das tägliche Schallexpositionsniveau muss für jede Anwendung bewertet werden und bei Bedarf sind entsprechende Sicherheitsmaßnahmen zu treffen. Bei der Bewertung des Expositionsniveaus sollte die Zeit berücksichtigt werden, für die ein Werkzeug abgeschaltet ist und nicht benutzt wird. Dadurch kann sich das Expositionsniveau über die gesamte Arbeitszeit signifikant verringern.

Maße

Höhe 12.62" / 32 cm

Länge.... 17" / 43 cm

Breite.... 17" / 43 cm

Gewicht.... 42 lbs. / 19 kg

Standardausstattung

• Lochsäge
• Spannfutterschlüssel
• 58'' / 16 mm Lochsägenhalter mit Trägerplatte und 14'' / 6,3 mm Vorbohrer

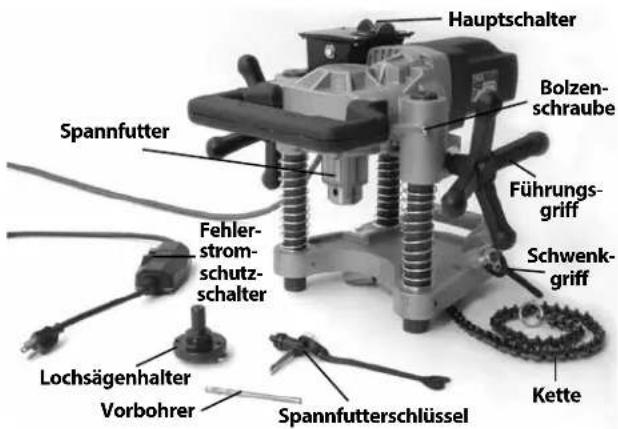

Hauptschalter Bolzen- schraube Spannfutter Fehler- strom- schutz- schalter Schwenk- griff Kette Lochsägenhalter Vorbohrer Spannfutterschlüssel

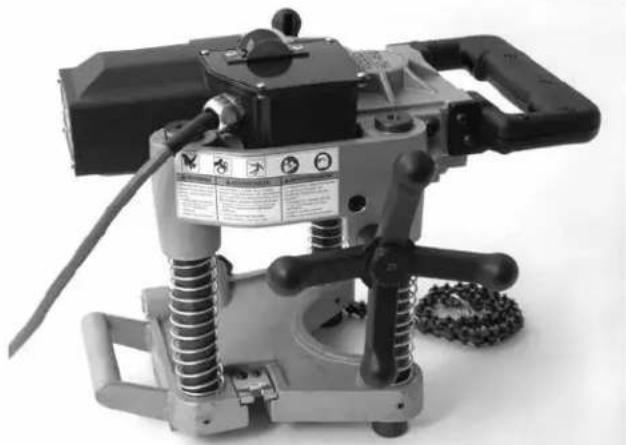

Abbildung 1 – HC-450 mit Standardausrüstung

Modell HC-300 Beschreibung, technische Daten und Standardausstattung

Beschreibung

Die Lochsäge RIDGID® Modell HC-300 ist für das Schneiden von Löchern bis 3" / 76 mm in Stahlrohre vorgesehen. Die unterschiedlichen Lochgrößen erlauben die Verwendung von Mechanical T's®, Hookers®, Vic-O-Lets™, Weld-O-Let™ und anderen Armaturen zum Anschließen druckloser Leitungen.

Das HC-300 ist mit einem 12 " / 13 mm Spannfutter zur Aufnahme aller Lochsägegrößen bis 3" / 76 mm Durchmesser und Standardlochsägenhalter bis 716 " / 11 mm Sechskant ( 12 " / 13 mm Spannfuttergröße) versehen. Ein integrierter Motor und Getriebe optimieren die Leistungen und die Lebensdauer der Säge im Kapazitätsbereich. Ein einzelner Führungsgriff und ein EIN-/AUS-Schalter sorgen für problemlose Bedienung. Das kompakte zweiteilige Design erlaubt die Verwendung des HC-300 auf engem Raum und an schwer erreichbaren Stellen.

HINWEIS! Mechanical T's, Hookers und Vic-O-Lets sind eingetragene Warenzeichen der Victaulic Tool Company.

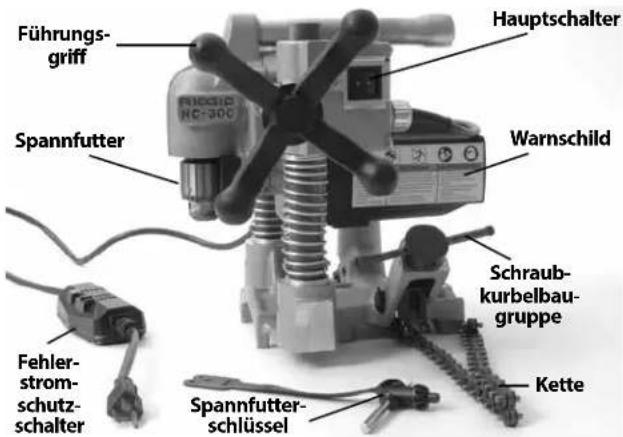

Führungs- griff Spannfutter Hauptschalter Warnschild Schraub- kurbau- gruppe Kette Fehler- strom- schutz- schalter Spannfutter- schlüssel

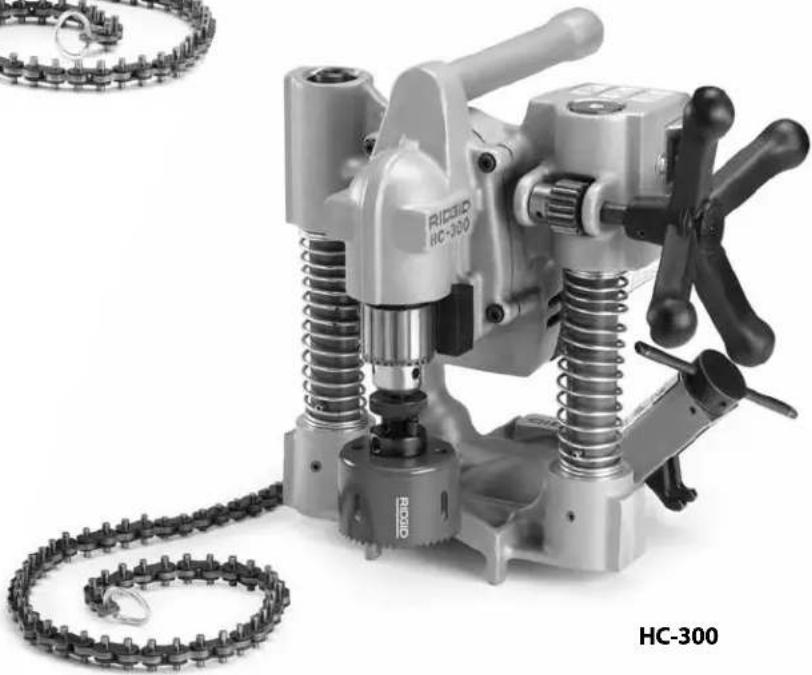

Abbildung 2 – Modell HC-300 mit Standardausrüstung

Technische Beschreibung

Schnittkapazität...... Bis 3" / 76 mm

Leitungsabmessungen.... 1 ^1/_4 " - 8" / 30 mm - 200 mm

Spannfutterkapazität.... 1/16" - 1/2" / 2 mm - 13 mm

Spannfutterdrehzahl.... 360 U/min.

Motorleistung.... 1.2 PS / 900W

Stromaufnahme.... 11 Ampere bei 120V

5.5 Ampere bei 220-240V

12 Ampere bei 100V

Schalldruck (LPA)*....97,4 dB(A), K=3

Schallleistung (LWA)* 101,43 dB(A), K=3

* Der Schall wird nach einem standardisierten Verfahren gemäß der Norm EN 62481-1 gemessen.

- Schallemissionen können aufgrund Ihres Standorts und der spezifischen Verwendung dieser Werkzeuge schwanken.

- Das tägliche Schallexpositionsniveau muss für jede Anwendung bewertet werden und bei Bedarf sind entsprechende Sicherheitsmaßnahmen zu treffen. Bei der Bewertung des Expositionsniveaus sollte die Zeit berücksichtigt werden, für die ein Werkzeug abgeschaltet ist und nicht benutzt wird. Dadurch kann sich das Expositionsniveau über die gesamte Arbeitszeit signifikant verringern.

Maße

Höhe.... 12.8" / 32,5 cm

Länge.... 11.9" / 30,2 cm

Breite 13.2" / 33,4 cm

Gesamtgewicht.... 31 lbs. / 14 kg

Basis.... 10 lbs. / 4,5 kg

Motorbaugruppe.... 21 lbs. / 9,5 kg

Standardausstattung

• Lochsäge (Basis und Motorbaugruppe)
• Spannfutterschlüssel

Abbildung 3 – Geräteseriennummer

Bei den Lochsägen HC-450 und HC-300 befindet sich die Seriennummer auf der Unterseite des Motors. Die letzten 4 Ziffern geben Monat und Jahr der Herstellung an (MMJJ).

Symbole

Einschalten

Ausschalten

HINWEIS Für die Auswahl der geeigneten Materialien und Installations-, Verbindungs- und Formmethoden ist der Systemdesigner und/oder Installateur verantwortlich. Die Auswahl ungeeigneter Materialien und Methoden kann zu Systemausfällen führen.

Edelstahl und andere korrosionsbeständige Materialien können bei Installation, Verbindung und Formung kontaminiert werden. Diese Kontamination könnte zu Korrosion und vorzeitigem Ausfall führen. Eine sorgfältige Bewertung der Materialien und Methoden für die speziellen Einsatzbedingungen, einschließlich chemischer Bedingungen und Temperatur, sollte erfolgen, bevor eine Installation versucht wird.

Kontrolle vor dem Betrieb

⚠️ WARNING

Kontrollieren Sie Ihre Lochsäge vor jedem Gebrauch und beheben Sie eventuelle Störungen, um die Verletzungsgefahr durch Stromschlag oder andere Ursachen sowie Schäden am Gerät zu verringern.

1. Vergewissern Sie sich, dass die Lochsäge vom Netz getrennt ist und dass der EIN-/AUS-Schalter sich in der Position OFF befindet.

2. Beseitigen Sie sämtliches Öl, Fett und Schmutz vom Werkzeug, einschließlich Handgriffen und Bedienelementen. Dies erleichtert die Inspektion und hilft, zu vermeiden, dass Maschine oder Bedienelemente Ihnen aus den Händen gleiten.

3. Überprüfen Sie die Lochsäge hinsichtlich folgender Punkte:

4. Überprüfen Sie das Netzkabel, den Fehlerstromschutzschalter und den Stecker auf Beschädigungen.

5. Korrekte Montage und Vollständigkeit.

- Gebrochene, verschlissene, fehlende, falsch eingestellte oder klemmende Teile. Vergewissern Sie sich, dass die Motorbaugruppe sich gleichmäßig und frei an den Säulen der Basisbaugruppe auf- und abwärts bewegt. Vergewissern Sie sich, dass Kette und Schwenkgriff frei beweglich sind. Überprüfen Sie an der HC-300, dass der Raststift korrekt funktioniert und die Motorbaugruppe an der Basisbaugruppe hält (Abbildung 7).

Abbildung 4B – HC-300 Warnaufkleber

• Vorhandensein und Lesbarkeit der Warnaufkleber (siehe Abbildungen 4A und 4B).
• Umstände, die einen sicheren und normalen Betrieb verhindern könnten.

Wenn Probleme festgestellt werden, benutzen Sie die Lochsäge erst, wenn die Probleme behoben sind.

1. Überprüfen Sie die mit dem Lochsägewerkzeug zu verwendende Lochsägenhalterung, Lochsäge und Bohrer auf Verschleiß, Verformung, Bruch und andere Probleme. Benutzen Sie keine stumpfen oder schadhaften Schneidwerkzeuge. Stumpfe oder schadhafte Schneidwerkzeuge erhöhen den erforderlichen Kraftaufwand, beeinträchtigen die Schnittqualität und erhöhen die Verletzungsgefahr.
2. Schließen Sie das Gerät mit trockenen Händen an. Testen Sie den Fehlerstromschutzschalter im Netzkabel, um seine korrekte Funktion zu gewährleisten. Wenn der Testknopf gedrückt wird, sollte der Rückstellknopf herausspringen. Durch Drücken des Rückstellknopfs reaktivieren. Wenn der Fehlerstromschutzschalter nicht korrekt funktioniert, trennen Sie das Gerät vom Netz und benutzen Sie das Gerät erst, wenn der Fehlerstromschutzschalter repariert ist.
3. Prüfen Sie die Lochsäge auf einwandfreie Funktion, wobei es sich auf einer stabilen Oberfläche befinden muss. Halten Sie sich vom Spannfutter fern. Bewegen Sie den EIN/AUS-Schalter in die EIN-Stellung. Der Motor sollte starten und das Spannfutter, vom Spannfutterende aus gesehen, gegen den Uhrzeigersinn laufen. Überprüfen Sie das Werkzeug auf falsche Ausrichtung, Klemmen, ungewöhnliche Geräusche oder andere ungewöhnliche Bedingungen. Bewegen Sie den EIN/AUS-Schalter in die EIN-Stellung. Wenn Probleme festgestellt werden, das Werkzeug erst benutzen, wenn es repariert ist.
4. Nach abgeschlossener Inspektion das Werkzeug mit trockenen Händen vom Netz trennen.

Vorbereiten von Maschine und Arbeitsbereich

WARNING

Bereiten Sie die Lochsäge und den Arbeitsbereich gemäß diesen Anweisungen vor und vermeiden Sie somit eine Verletzungsgefahr durch Stromschläge und andere Ursachen sowie Schäden am Werkzeug.

Sichern Sie die Lochsäge ordnungsgemäß an der Leitung. Unsachgemäß gesicherte Lochsägen können herunterfallen und Schlag- und Quetschverletzungen verursachen.

Nicht an unter Druck stehenden Leitungen einsetzen. Beim Schneiden in ein bestehendes System muss die Leitung zuvor geleert und drucklos gemacht werden. Dadurch wird die Gefahr von elektrischen Schlägen und anderen schweren Verletzungen gemindert.

Bei Arbeiten über Kopf muss ein Helm getragen werden und der Bereich unter dem Werkzeug ist zu meiden. Dies reduziert die Gefahr schwerer Verletzungen durch herabfallende Gegenstände.

1. Prüfen Sie den Arbeitsbereich auf:

• Ausreichende Beleuchtung.

- Entflammbare Flüssigkeiten, Dämpfe oder Stäube, die sich entzünden könnten. Sind solche Gefahrenquellen vorhanden, arbeiten Sie in diesen Bereichen erst, wenn diese erkannt und beseitigt wurden. Die Lochsäge ist nicht explosionsgeschützt und kann Funkenbildung verursachen.

- Übersichtlicher, ebener, stabiler, trockener Standort für gesamte Ausrüstung und Bediener.

- Korrekt geerdete Steckdose mit korrekter Spannung. Eine Steckdose mit drei Stiften oder Fehlerstromschutzschalter ist unter Umständen nicht korrekt geerdet. Lassen Sie im Zweifelsfall die Steckdose von einem autorisierten Elektriker überprüfen.

- Einen freien Weg zum Netzanschluss, sodass eine mögliche Beschädigung des Netzkabels ausgeschlossen ist.

1. Beurteilen Sie die auszuführende Arbeit. Ermittelten Sie Leitungstyp und -größe und den freien Raum um die Leitung. Legen Sie Größe und Lage des zu schneidenden Lochs fest. Markieren Sie die Schnittstelle deutlich. Befolgen Sie beim Einbau einer Armatur die Anweisungen des Armaturenherstellers. Bestimmen Sie die für die Aufgabe geeigneten Geräte. Werkzeuginformationen siehe Abschnitt Beschreibung und technische Daten.

Vergewissern Sie sich, dass die zu schneidende Leitung ausreichend gestützt und stabil ist. Die Leitung muss dem Gewicht der Lochsäge und den Kräften, die beim Schneiden einwirken, standhalten, ohne sich zu bewegen.

Vergewissern Sie sich bei Arbeiten an einem bestehenden System, dass das System drucklos gemacht und entleert wurde. Die Lochsägen sind nicht für den Einsatz an unter Druck stehenden Leitungen vorgesehen. Beim Schneiden in unter Druck stehende oder

Flüssigkeiten führende Systeme kann es zum Austreten von Flüssigkeiten, elektrischen Schlägen und anderen schweren Verletzungen kommen. Informieren Sie sich den Inhalt der Leitungen und etwaige besondere Gefahren, die davon ausgehen.

1. Vergewissern Sie sich, dass das zu verwendende Gerät sachgemäß überprüft wurde.

2. Wählen Sie ein für die durchzuführende Arbeit geeignetes Lochsägewerkzeug. Vergewissern Sie sich, dass das Gerät entsprechend den Anweisungen korrekt montiert und in einwandfreien Zustand ist. Die Verwendung eines Vorbohrers wird empfohlen. Der Vorbohrer sollte nicht weiter als 38 / 10 mm über das Ende der Lochsäge hinausragen und sicher befestigt sein.

3. Spannen Sie die Lochsäge in das Spannfutter ein, wobei das Gerät sich auf einer stabilen Fläche befinden muss. Vergewissern Sie sich grundsätzlich, dass der EIN-/AUS- Schalter sich in der Stellung OFF befindet und das Gerät vom Netz getrennt ist, bevor Sie Lochsäge oder Bohrer wechseln.

- Öffnen Sie das Spannfutter so weit, dass der Schaft der Lochsäge hinein passt. Bei Bedarf kann das Spannfutter mit dem Spannfutterschlüssel geöffnet werden. Vergewissern Sie sich, dass der Schaft und die Backen des Spannfutter sauber sind.

- Schieben Sie den Schaft ganz in das Spannfutter. Vergewissern Sie sich, dass die Lochsäge im Spannfutter zentriert ist und ziehen Sie das Spannfutter fest von Hand an.

- Ziehen Sie mit dem Spannfutterschlüssel in allen drei Spannfutteröffnungen das Spannfutter fest an. Entfernen Sie den Spannfutterschlüssel aus dem Spannfutter, bevor sie das Werkzeug einschalten.

Anbringen der elektrischen Lochsäge an der Leitung

Die Lochsägen wiegen bis zu etwa 42 lbs / 19 kg. Wenden Sie beim Platzieren an der Leitung die richtige Hebetechnik an, lehnen Sie sich nicht zu weit in eine Richtung, sorgen Sie immer für Gleichgewicht und festen Stand. Abhängig von den herrschenden Bedingungen sind eventuell zwei Personen erforderlich, um das Gerät an der Leitung anzubringen.

Elektrische Lochsägen können in jedem Winkel und in jeder Richtung eingesetzt werden. Wenn ein Loch seitlich oder von unten in eine Leitung geschnitten werden soll, ist es unter Umständen leichter, das Gerät oben auf der Leitung zu platzieren, die Kette an der Leitung zu befestigen und dann das Gerät in die endgültige Position zu bewegen.

HC-450

1. Vergewissern Sie sich, dass die Kette frei hängt und der Schwenkgriff vollständig gelöst ist.

2. Heben Sie die HC-450 Lochsäge vorsichtig an und platzieren Sie es mit den V-förmigen Führungen gerade auf der Leitung in der Nähe der Schnittstelle. Achten Sie darauf, dass die Kette sich nicht zwischen Leitung und Werkzeugbasis befindet.

3. Halten Sie immer mindestens eine Hand am Gerät, um es zu stabilisieren und zu führen. Ergreifen Sie das Ende der Kette und ziehen Sie sie fest um die Leitung. Haken Sie den nächsten Kettenstift in die Verschleißplatte und ziehen Sie den Schwenkgriff fest an, um das Gerät an der Leitung zu halten. (Siehe Abbildung 5.)

Verschleiß- platte Kette

Abbildung 5 – Einhaken der HC-450 Kette

1. In der Basis der HC-450 Lochsäge befindet sich eine Wasserwaage, die zum Fluchten mehrerer Löcher verwendet werden kann. Wenn das Lochsägewerkzeug im gewünschten Winkel platziert ist, kann die Wasserwaage in die waagerechte Position gedreht werden und weitere Löcher können im selben Winkel geschnitten werden, indem man das Gerät mit der Wasserwaage nivelliert. (Siehe Abbildung 6.)

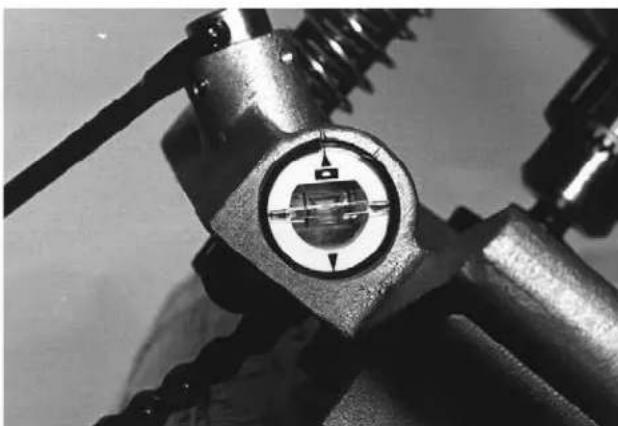

Abbildung 6 – HC-450 Wasserwaage der Lochsäge

1. Lösen Sie, wobei sich eine Hand am Gerät befinden muss, um es zu stabilisieren und zu führen, den Schwenkgriff ein wenig, um die endgültige Positionierung des Geräts zu ermöglichen. Richten Sie den Vorbohrer an der gewünschten Schnittstelle aus und ziehen Sie den Schwenkgriff fest an. Nehmen Sie Ihre Hände erst vom Gerät, wenn Sie sich vergewissert haben, dass es fest an der Leitung angebracht ist. Das Gerät muss sicher und gerade an der Leitung angebracht sein, damit sich die Lochsäge nicht verklemmt.

HC-300

Das HC-300 kann entweder als komplette Einheit an der Leitung angebracht werden (ähnlich wie das HC-450) oder die Basisbaugruppe kann vom Gerät getrennt und an der Leitung angebracht werden - anschließend wird die Motorbaugruppe an der Basisbaugruppe befestigt.

1. Ziehen Sie, wobei die HC-300 Lochsäge sich auf einer stabilen, festen Fläche befinden muss, den Stift auf der Rückseite der linken Säule heraus (Abbildung 7) und heben Sie die Motorbaugruppe von der Basisbaugruppe.

Raststift RIDSID (€ €)

Abbildung 7 – Trennen von Basis- und Motorbaugruppe

1. Vergewissern Sie sich, dass die Kette frei hängt und der Schwenkgriff an der Basisbaugruppe vollständig gelöst ist.

2. Platzieren Sie die Basisbaugruppe mit den V-förmigen Führungen gerade auf der Leitung in der Nähe der Schnittstelle. Achten Sie darauf, dass die Kette sich nicht zwischen Leitung und Werkzeugbasis befindet.

3. Halten Sie immer mindestens eine Hand am Gerät, um es zu stabilisieren und zu führen. Ergreifen Sie das Ende der Kette und ziehen Sie sie fest um die Leitung. Wenn Sie an der Kette ziehen, wird eine Feder am Befestigungsende der Kette zusammengedrückt. Haken Sie den nächsten Kettenstift in den Kettenhaken – die Federspannung hält die Kette im Kettenhaken fest. Ziehen Sie die Schraubkurbel fest an, um die Basisbaugruppe an der Leitung zu halten. (Siehe Abbildung 8.)

Abbildung 8 – Einhaken der Kette

1. Heben Sie vorsichtig die Motorbaugruppe an und richten Sie die Säulenöffnungen in der Motorbaugruppe an den Säulen der Basisbaugruppe aus. Drücken Sie die Motorbaugruppe an, bis der Stift in die Säule einrastet, um die Motorbaugruppe an der Basis zu halten. Vergewissern Sie sich, dass die Motorbaugruppe sicher an der Basis befestigt ist. (Siehe Abbildung 9.)

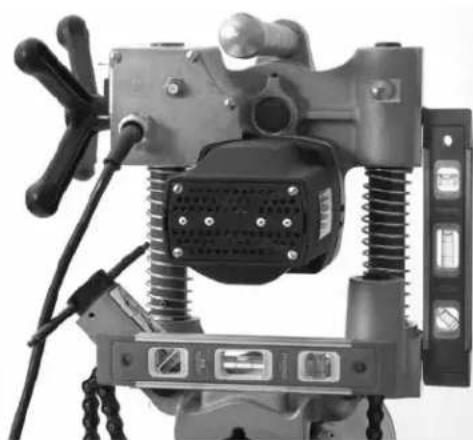

2. An der Basis des HC-300 befinden sich mehrere bearbeitete flache Stellen, an denen Wasserwaagen zum Fluchten von Löchern angebracht werden können. (Siehe Abbildung 10.)

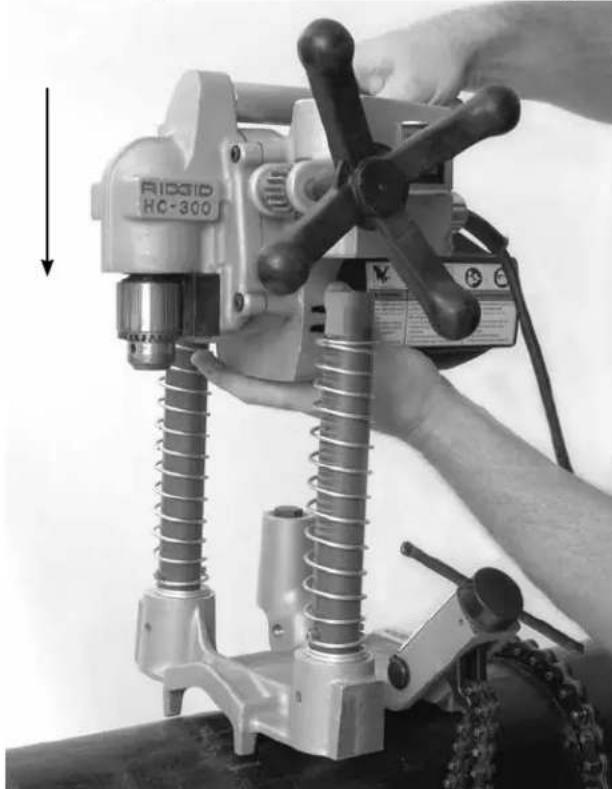

Abbildung 9 – Befestigen der HC-300 Motorbaugruppe an der Basisbaugruppe

1. Lösen Sie, wobei sich eine Hand am Gerät befinden muss, um es zu stabilisieren und zu führen, die Schraubkurbel ein wenig, um die endgültige Positionierung des Geräts zu ermöglichen. Richten Sie den Vorbohrer an der gewünschten Schnittstelle aus und ziehen Sie die Schraubkurbel fest an. Nehmen Sie Ihre Hände erst vom Gerät, wenn Sie sich vergewissert haben, dass es fest an der Leitung angebracht ist. Das Gerät muss sicher und gerade an der Leitung angebracht sein, damit sich die Lochsäge nicht verklemmt.

Um das HC-300 als komplette Einheit an der Leitung zu befestigen, verfahren Sie nach den Schritten im Abschnitt HC-450 und beachten Sie die Informationen im Abschnitt HC-300 bezüglich Einhaken der Kette und Ausrichtung.

Stromversorgung der elektrischen Lochsäge

1. Bewegen Sie den EIN/AUS-Schalter in die AUS-Stellung.
2. Sorgen Sie dafür, dass das Netzkabel auf der Rückseite des Geräts abseits des Spannfutters und des Arbeitsbereichs verläuft. Führen Sie das Kabel zur Steckdose (Hindernisse beseitigen) und schließen Sie es mit trockenen Händen an. Sorgen Sie dafür, dass alle Verbindungen trocken sind und sich nicht auf dem Boden befinden. Falls das Netzkabel nicht lang genug ist, verwenden Sie ein Verlängerungskabel, das:

• In gutem Zustand ist.

- Einen Stecker hat, der dem an der Lochsäge entspricht.

- Für die Benutzung im Freien zugelassen ist und in der Kabelbezeichnung die Buchstaben „W“ oder „W-A“ enthält (d.h. SOW) oder H05VV-F, H07VV-F, H05RN-F, H07RN-F oder IEC (60227 IEC 53, 60245 IEC 57) entspricht.

- Einen ausreichenden Querschnitt hat (16 AWG / 1,5 mm² für 50' / 15,2 m oder weniger, 14 AWG / 2,5 mm² für 50' – 100' / 15,2 m – 30,5 m Länge). Unterdimensionierte Kabel können sich überhitzen, die Isolierung durchschmelzen oder Feuer oder sonstige Schäden anrichten.

Wenn ein Verlängerungskabel benutzt wird, schützt der Fehlerstromschutzschalter des Geräts das Verlängerungskabel nicht. Wenn die Steckdose nicht mit einem Fehlerstromschutzschalter versehen ist, empfiehlt es sich, einen Fehlerstromschutzschalter zwischen Steckdose und Verlängerungskabel zu schalten, um die Gefahr eines Stromschlag bei Vorliegen eines Fehlers im Verlängerungskabel zu mindern.

Betriebsanleitung

WARNING

Immer geeigneten Augenschutz tragen. Sägewerkzeuge können brechen oder splittern. Beim Schneiden entstehen Späne, die in die Augen geschleudert werden oder fallen können.

Nicht an unter Druck stehenden Leitungen einsetzen. Beim Schneiden in ein bestehendes System muss die Leitung zuvor geleert und drucklos gemacht werden. Dadurch wird die Gefahr von elektrischen Schlägen und anderen schweren Verletzungen gemindert.

Tragen Sie beim Arbeiten mit der Maschine keine Handschuhe oder lose Kleidung. Hemdsärmel und Jacken müssen zugeknöpft sein. Nicht über die Maschine lehnen. Kleidung kann sich in der Maschine verfangen.

Halten Sie Finger und Hände vom rotierenden Spannfutter und von der Säge fern. Dadurch wird die Gefahr von Verfangen und Schnittverletzungen reduziert.

Halten Sie sich an die Bedienungsanweisungen, um die Verletzungsgefahr durch Stromschlag, Quetschung oder andere Risiken sowie Beschädigungen des Geräts zu vermeiden.

1. Kontrollieren Sie, ob das Gerät und der Arbeitsbereich richtig vorbereitet wurden und der Arbeitsbereich frei von unbeteiligten Personen und anderen Hindernissen ist.

2. Wählen Sie eine geeignete Arbeitsposition, die folgende Punkte gewährleistet:

3. Kontrolle des Geräts, einschließlich EIN-/AUS- Schalter und Führungsgriff. Beim HC-300 müssen Sie sich auf der Seite aufhalten, auf der sich auch Schalter und Führungsgriff befinden. Schalten Sie das Werkzeug noch nicht ein.

4. Gutes Gleichgewicht. Achten Sie darauf, dass Sie sich nicht zu weit in eine Richtung lehnen müssen.

5. Bewegen Sie den EIN/AUS-Schalter in die EIN-Stellung. Beobachten Sie die Rotation der Lochsäge und des Vorbohrers, achten Sie darauf, dass sie gerade und in der richtigen Richtung laufen. Wenn sie taumeln oder andere Probleme festzustellen sind, stellen Sie den Schalter auf OFF und trennen Sie das Werkzeug vom Netz, beheben Sie vor der Benutzung etwaige Probleme. Halten Sie Finger, Hände und Kleidung vom rotierenden Spannfutter fern, um die Gefahr des Verfangens zu mindern.

6. Ergreifen Sie mit beiden Händen das Handrad und drehen Sie den Vorbohrer, bis er die Leitung berührt. Üben Sie kräftigen Druck aus und beginnen Sie mit dem Bohren der Vorbohrung. Bewegen Sie den Vorbohrer/die Lochsäge nicht gewaltsam. Dadurch können Lochsäge und Werkzeugmotor überlastet werden und es kann zu vorzeitigem Ausfall kommen.

Abbildung 11 – Benutzung der elektrischen Lochsäge

Sobald die Lochsäge in Kontakt mit der Leitung ist, üben Sie weiterhin kräftigen Druck aus. Je nach Größe und Wandstärke der Leitung und der Größe des zu schneidenden Lochs muss die Lochsäge unter Umständen gelegentlich leicht zurückgezogen werden, um Späne zu entfernen.

Bei Bedarf kann das Gerät abgeschaltet werden und ein wenig Schneidöl kann auf das Werkstück aufgetragen werden. Tragen Sie kein Schneidöl bei laufendem Werkzeug auf, dadurch erhöht sich die Gefahr des Verfangens. Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Schneidöl herunter tropft oder umhergeschleudert wird.

Während sich die Lochsäge durch die Leitung bewegt und der Schnitt entsteht, wird der Schneidvorgang gelegentlich unterbrochen. Erhöhen Sie den Druck, wenn dies geschieht, um ein Verklemmen der Lochsäge zu verhindern.

1. Wenn das Loch geschnitten ist, ziehen Sie die Lochsäge von der Leitung zurück und stellen Sie den EIN-/AUS-Schalter auf OFF.

2. Gehen Sie in umgekehrter Reihe des Montageverfahrens vor, um das Gerät von der Leitung zu entfernen. Vergewissern Sie sich, dass Sie das Gerät fest im Griff haben, bevor Sie die Kette lösen oder den Stift am HC-300 herausziehen.

3. Wenn Rückstände von der Leitung von der Lochsäge entfernt werden müssen, achten Sie immer darauf, dass der EIN-/AUS-Schalter sich vorher in der Stellung OFF befindet und das Gerät vom Netz getrennt ist. Entfernen Sie die Rückstände vorsichtig, da sie heiß sein können und die Kanten eventuell scharf sind.

Wartungshinweise

WARNING

Vergewissern Sie sich, dass der EIN-/AUS-Schalter sich vorher in der Stellung OFF befindet und das Werkzeug vom Netz getrennt ist, bevor Sie Wartungsarbeiten durchführen oder Einstellungen vornehmen.

Warten Sie das Werkzeug nach diesen Verfahren, um die Verletzungsgefahr durch Stromschlag, Quetschung oder andere Risiken zu vermeiden.

Reinigung

Entfernen Sie nach jeder Benutzung etwaige Späne oder Öl mit einem weichen, sauberen, angefeuchteten Tuch, insbesondere in Bereichen relativer Bewegung, etwa an den Säulen. Beseitigen Sie Staub und Rückstände von den Motorlüftungsöffnungen.

Schmierung

Die Getriebe der elektrischen Lochsäge sind als geschlossene Systeme konzipiert und müssen nicht zusätzlich geschmiert werden, es sei denn, nach dem Austreten erheblicher Mengen. In solchen Fällen sollten die Werkzeuge an eine Servicewerkstatt eingeschickt werden.

Die Lager an den Säulen nicht schmieren. Eine Schmierung der Lager ist nicht vorgesehen, Schmiermittel enthaltenen Schmutz und Rückstände, die die Lager beschädigen könnten.

Bei Bedarf können Kette und Schraubenbaugruppen mit einem leichten Schmieröl geschmiert werden. Entfernen Sie überschüssiges Öl von frei liegenden Flächen.

Wechseln der Kohlebürsten

Überprüfen Sie die Kohlebürsten alle sechs Monate und ersetzen Sie sie, wenn sie auf weniger als ^1/2 " / 1,3 cm verschlissen sind.

1. Entfernen Sie die vier Schrauben, mit denen die Motorabdeckung befestigt ist, entfernen Sie die Abdeckung.
2. Ziehen Sie mit einer Zange die Kohlebürsten gerade heraus. Lösen Sie den Anschluss. (Siehe Abbildung 12.)

Stecker Isolier- folie Kohlebürsten

Abbildung 12 – Platzierung der Bürsten - Motorabdeckung entfernt

1. Überprüfen Sie den Kollektor auf Verschleiß. Lassen Sie bei übermäßigem Verschleiß das Werkzeug warten.
2. Drücken Sie die Kohlebürste in den Halter und führen Sie ihn in das Motorgehäuse ein. Überprüfen Sie, ob die Isolierfolien korrekt zwischen Bürstenhalter und Gehäuse positioniert sind. Schließen Sie den Stecker an und bringen Sie die Motorabdeckung wieder an.

Einstellung der Bolzenschraube

Das HC-450 ist mit Bolzenschrauben versehen, mit denen der Widerstand zwischen Basis und Motor eingestellt werden kann. Zum Einstellen die Bolzenschrauben anziehen oder lösen. (Siehe Abbildung 13.)

RIDGID HC-450 Bolzen- schrauben

Abbildung 13 – Einstellen der Bolzenschrauben

Zubehör

WARNING

Um Verletzungsgefahr zu vermeiden, sind nur die speziell für die RIDGID elektrischen Lochsägen entwickelten und empfohlenen Zubehörteile, die nachstehend aufgeführt sind, zu verwenden. Die Verwendung anderer Zubehörteile mit RIDGID elektrische Lochsägen kann zu Gefährdungen führen.

Modell HC-300

Best.Nr.	Beschreibung
16671	R2S Lochsägenaufnahme
84427	HC-450/HC-300 Transportkoffer
77017	Spannfutterschlüssel

Modell HC-450

Best.Nr.	Beschreibung
84427	HC-450 Transportkoffer
59502	R4 5/8" / 16 mm Lochsägenaufnahme nur für Lochsägewerkzeuge
59132	Spannfutterschlüssel

Liste der Lochsägen siehe RIDGID Katalog.

Lagerung des Geräts

⚠️ WARNING Die elektrische Lochsäge muss bei regnerischer Witterung in Räumen oder gut abgedeckt gelagert werden. Lagern Sie die Maschine in einem abgeschlossenen Bereich außer Reichweite von Kindern und Personen, die mit den Geräten nicht vertraut sind. Wenn diese Maschine in die Hände von nicht geschulten Benutzern gelangt, kann sie schwere Verletzungen verursachen.

Wartung und Reparatur

WARNING

Die Betriebssicherheit des Geräts kann durch unsachgemäße Wartung oder Reparatur beeinträchtigt werden.

In den "Wartungsanweisungen" sind die meisten der Wartungsanforderungen für dieses Gerät erläutert. Alle Probleme, die in diesem Abschnitt nicht erwähnt werden, sollten von einem qualifizierten RIDGID Wartungstechniker behoben werden.

Die Maschine ist für die Wartung zu einem autorisierten, unabhängigen RIDGID Kundendienst-Center zu bringen oder an den Hersteller einzuschicken.

Falls Sie Informationen zu einem autorisierten RIDGID Kundendienst-Center in Ihrer Nähe benötigen oder Fragen zu Service oder Reparatur haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.
• Besuchen Sie RIDGID.com oder RIDGID.eu, um Ihren örtlichen Ridge Tool-Ansprechpartner zu finden.
• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada telefonisch unter 844-789-8665.

Entsorgung

Teile der elektrischen Lochsäge enthalten wertvolle Materialien und können recycelt werden. Hierfür gibt es auf Recycling spezialisierte Betriebe, die u. U. auch örtlich ansässig sind. Entsorgen Sie die Teile entsprechend den örtlich geltenden Bestimmungen. Weitere Informationen erhalten Sie bei der örtlichen Abfallwirtschaftsbehörde.

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elekt-

rogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Gatzaagmachines

HC-450/HC-300

Gewicht.... 42 lbs / 19 kg

Standaarduitrusting

Bortskaffande....109

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie entsprechend der Bedienungsanleitung verwendet werden, die einschlägigen Anforderungen der folgenden Richtlinien und Normen erfüllen.

Name: Harald Krondorfer

Tel.: + 32 (0)11 598 620

RIDGID.com
