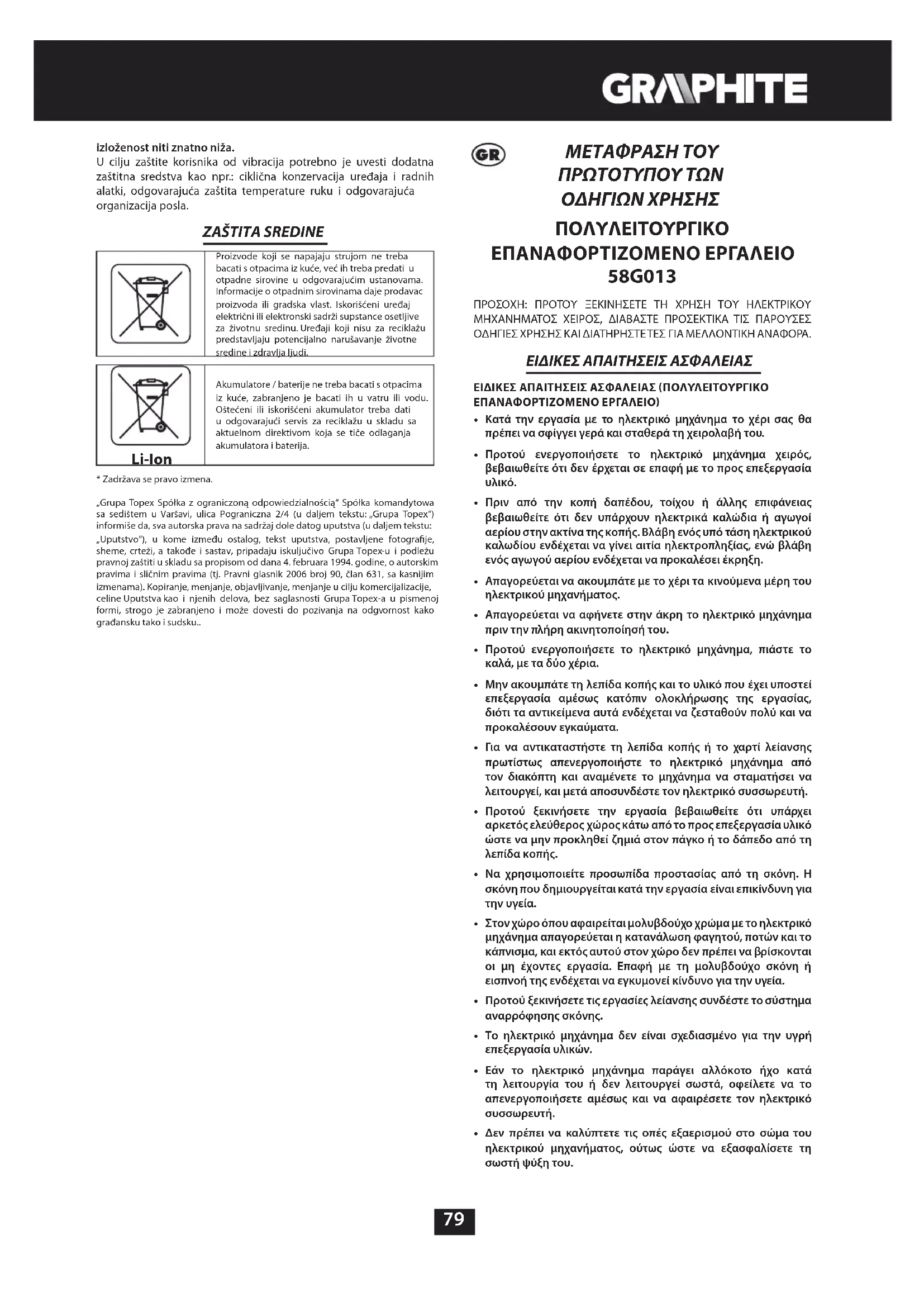

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G013 Graphite

ΠΟΛΥΛΕΙΤΟΥΡΓΙΚΟ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΕΡΓΑΛΕΙΟ

• Κατά την εργασία με το ηλεκτρικό μηχάνημα το χέρι σας θα πρέπει να σφίγγει γερά και σταθερά τη χειρολαβή του.

• Προτού ενεργοποιήσετε το ηλεκτρικό μηχάνημα χειρός, βεβαιωθείτε ότι δεν έρχεται σε επαφή με το προς επεξεργασία

• Πριν από την κοπή δαπέδου, τοίχου ή άλλης επιφάνειας βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια ή αγωγοί αερίου στην ακτίνα της κοπής. Βλάβη ενός υπό τάση ηλεκτρικού καλωδίου ενδέχεται να γίνει αιτία ηλεκτροπληξίας, ενώ βλάβη ενός αγωγού αερίου ενδέχεται να προκαλέσει έκρηξη.

• Απαγορεύεται να ακουμπάτε με το χέρι τα κινούμενα μέρη του ηλεκτρικού μηχανήματος.

• Απαγορεύεται να αφήνετε στην άκρη το ηλεκτρικό μηχάνημα πριν την πλήρη ακινητοποίησή του.

• Προτού ενεργοποιήσετε το ηλεκτρικό μηχάνημα, πιάστε το καλά, με τα δύο χέρια.

• Μην ακουμπάτε τη λεπίδα κοπής και το υλικό που έχει υποστεί επεξεργασία αμέσως κατόπιν ολοκλήρωσης της εργασίας, διότι τα αντικείμενα αυτά ενδέχεται να ζεσταθούν πολύ και να προκαλέσουν εγκαύματα.

• Για να αντικαταστήστε τη λεπίδα κοπής ή το χαρτί λείανσης πρωτίστως απενεργοποιήστε το ηλεκτρικό μηχάνημα από τον διακόπτη και αναμένετε το μηχάνημα να σταματήσει να λειτουργεί, και μετά αποσυνδέστε τον ηλεκτρικό συσσωρευτή.

• Προτού ξεκινήσετε την εργασία βεβαιωθείτε ότι υπάρχει αρκετός ελεύθερος χώρος κάτω από το προς επεξεργασία υλικό ώστε να μην προκληθεί ζημιά στον πάγκο ή το δάπεδο από τη λεπίδα κοπής.

• Να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη. Η σκόνη που δημιουργείται κατά την εργασία είναι επικίνδυνη για

• Στον χώρο όπου αφαιρείται μολυβδούχο χρώμα με το ηλεκτρικό μηχάνημα απαγορεύεται η κατανάλωση φαγητού, ποτών και το κάπνισμα, και εκτός αυτού στον χώρο δεν πρέπει να βρίσκονται οι μη έχοντες εργασία. Επαφή με τη μολυβδούχο σκόνη ή εισπνοή της ενδέχεται να εγκυμονεί κίνδυνο για την υγεία.

• Προτού ξεκινήσετε τις εργασίες λείανσης συνδέστε το σύστημα αναρρόφησης σκόνης.

• Το ηλεκτρικό μηχάνημα δεν είναι σχεδιασμένο για την υγρή επεξεργασία υλικών.

• Εάν το ηλεκτρικό μηχάνημα παράγει αλλόκοτο ήχο κατά τη λειτουργία του ή δεν λειτουργεί σωστά, οφείλετε να το απενεργοποιήσετε αμέσως και να αφαιρέσετε τον ηλεκτρικό συσσωρευτή.

• Δεν πρέπει να καλύπτετε τις οπές εξαερισμού στο σώμα του ηλεκτρικού μηχανήματος, ούτως ώστε να εξασφαλίσετε τη σωστή ψύξη του.80 ΥΠΟΔΕΙΞΕΙΣ ΤΗΣ ΑΣΦΑΛΟΥΣ ΧΡΗΣΗΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ

• Σε περίπτωση βλάβης και λανθασμένης χρήσης, ο ηλεκτρικός συσσωρευτής ενδέχεται να παράγει αέρια. Θα πρέπει να αερίσετε τον χώρο, και σε περίπτωση αδιαθεσίας, να συμβουλευτείτε τον ιατρό σας. Τα αέρια ενδέχεται να βλάψουν τις αναπνευστικές

• Όταν οι ηλεκτρικοί συσσωρευτές δεν χρησιμοποιούνται σωστά, μπορεί να διαρρεύσουν υγρά. Αποφύγετε την επαφή με αυτό. Εάν έρθετε σε επαφή κατά λάθος, πλυθείτε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια σας, ζητήστε επίσης ιατρική βοήθεια. Το υγρό που διαρρέει από τον ηλεκτρικό συσσωρευτή ενδέχεται να προκαλέσει ερεθισμούς στα μάτια ή εγκαύματα.

• Μην ανοίγετε τον ηλεκτρικό συσσωρευτή. Ελλοχεύει ο κίνδυνος βραχυκυκλώματος.

• Μην χρησιμοποιείτε τον ηλεκτρικό συσσωρευτή του ηλεκτρικού μηχανήματος όταν βρέχει.

• Διατηρείτε μια ασφαλή απόσταση του ηλεκτρικού συσσωρευτή από πηγές θερμότητας. Απαγορεύεται να αφήνετε τον ηλεκτρικό συσσωρευτή για πολλή ώρα σε μέρη όπου θα εκτεθεί σε υψηλές θερμοκρασίες (απευθείας στον ήλιο, κοντά σε θερμαντικά σώματα ή σε μέρη όπου η θερμοκρασία υπερβαίνει τους 50 °C). ΥΠΟΔΕΙΞΕΙΣ ΤΗΣ ΑΣΦΑΛΟΥΣ ΧΡΗΣΗΣ ΤΟΥ ΦΟΡΤΙΣΤΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΣΥΣΣΩΡΕΥΤΗ

• Αυτή η συσκευή δεν ενδείκνυται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με περιορισμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας ή/και έλλειψη γνώσης, εκτός εάν επιτηρούνται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για τη χρήση της συσκευής.

• Τα παιδιά πρέπει να επιτηρούνται, ώστε να είναι βέβαιο ότι δεν παίζουν με τον φορτιστή.

• Προστατέψτε τον φορτιστή από την υγρασία ή το νερό. Σε περίπτωση κατά την οποία το νερό εισέλθει εντός του φορτιστή, αυξάνεται η πιθανότητα ηλεκτροπληξίας. Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικούς χώρους χωρίς υγρασία.

• Προτού προβείτε σε οιεσδήποτε ενέργειες που αφορούν στην τεχνική συντήρηση ή τον καθαρισμό του φορτιστή, θα πρέπει να το αποσυνδέσετε από το ηλεκτρικό δίκτυο.

• Μην χρησιμοποιείτε τον φορτιστή όταν είναι τοποθετημένος επάνω σε εύφλεκτα υλικά (π.χ. χαρτί, ύφασμα) καθώς και πλησίον εύφλεκτων υλικών. Εάν ο φορτιστής ζεσταθεί κατά τη φόρτιση, ελλοχεύει ο κίνδυνος πυρκαγιάς.

• Ελέγξτε την τεχνική κατάσταση του φορτιστή, του καλωδίου τροφοδοσίας και του ρευματολήπτη πριν από κάθε χρήση. Μην χρησιμοποιείτε τον φορτιστή εάν έχει βλάβη. Μην επιχειρήσετε να αποσυναρμολογήσετε τον φορτιστή. Οιαδήποτε επισκευή θα πρέπει να ανατίθεται στο εξουσιοδοτημένο συνεργείο. Λανθασμένη συναρμολόγηση του φορτιστή δημιουργεί τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας.

• Ο φορτιστής δεν ενδείκνυται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με περιορισμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας ή/και έλλειψη γνώσης, εκτός εάν επιτηρούνται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για τη χρήση της συσκευής. Διαφορετικά, ελλοχεύει ο κίνδυνος λανθασμένου χειρισμού του φορτιστή, με αποτέλεσμα να προκληθούν τραυματισμοί.

• Αποσυνδέστε τον φορτιστή από το ηλεκτρικό δίκτυο όταν δεν τον χρησιμοποιείτε. ΠΡΟΣΟΧΗ! Το ηλεκτρικό μηχάνημα προορίζεται για λειτουργία σε εσωτερικούς χώρους. Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά τη λειτουργία του

Σε περίπτωση που οι ηλεκτρικοί συσσωρευτές τύπου Li-ion εκτεθούν σε υψηλές θερμοκρασίες ή συμβεί βραχυκύκλωμα, ενδέχεται να έχουν διαρροή, να υποστούν ανάφλεξη ή να εκραγούν. Τις ζεστές, ηλιόλουστες μέρες μην αποθηκεύετε τους ηλεκτρικούς συσσωρευτές στο αυτοκίνητό σας. Μην ανοίγετε τους ηλεκτρικούς συσσωρευτές. Οι ηλεκτρικοί συσσωρευτές τύπου Li-ion είναι εφοδιασμένοι με την ηλεκτρονική ασφάλεια, η οποία, σε περίπτωση βλάβης, ενδέχεται να προκαλέσει ανάφλεξη ή έκρηξή τους. Επεξήγηση των εικονογραμμάτων

1. ΠΡΟΣΟΧΗ! Τηρείτε τα ειδικά μέτρα ασφαλείας.

2. Διαβάστε τις οδηγίες χρήσης, ακολουθείτε τις συστάσεις και

τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές!

3. Να χρησιμοποιείτε μέσα ατομικής προστασίας (κλειστά

προστατευτικά γυαλιά, ωτοασπίδες).

4. Να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη!

5. Να χρησιμοποιείτε προστατευτικά γάντια.

6. Μην αφήνετε τα παιδιά να ακουμπούν το ηλεκτρικό μηχάνημα.

7. Να χρησιμοποιείτε προστατευτική ένδυση.

8. Προστατέψτε τον εξοπλισμό από την υγρασία.

. Προτού προβείτε στη ρύθμιση ή τον καθαρισμό, αφαιρέστε τον ηλεκτρικό συσσωρευτή από το ηλεκτρικό μηχάνημα.

10. Το ηλεκτρικό μηχάνημα προορίζεται για λειτουργία σε

11. Μέγιστη επιτρεπόμενη θερμοκρασία του ηλεκτρικού

12. Μην εκθέτετε τους ηλεκτρικούς συσσωρευτές στη φωτιά.

14. Δεύτερη κλάση προστασίας του φορτιστή.

15. Μην εκθέτετε τους ηλεκτρικούς συσσωρευτές στο νερό.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ Το πολυλειτουργικό εργαλείο είναι ηλεκτρικό εργαλείο που τροφοδοτείται από τον ηλεκτρικό συσσωρευτή. Η μετάδοσης κίνησης πραγματοποιείται με τον κινητήρα συνεχούς ρεύματος με συλλέκτη και με μόνιμους μαγνήτες, η περιστροφική κίνηση του οποίου έχει αντικατασταθεί με ταλαντώσεις. Χάρη στη δυνατότητα το πολυλειτουργικό εργαλείο να χρησιμοποιείται με διαφορετικά εξαρτήματα εργασίας, μπορείτε να τα επιλέξετε ανάλογα μες τον τύπο της εργασίας που εκτελείτε. Το ηλεκτρικό μηχάνημα αυτού81 του τύπου χρησιμοποιείται ευρέως για το πριόνισμα και την κοπή του ξύλου, υλικών με βάση το ξύλο, πλαστικών, μη σιδηρούχων μετάλλων, καθώς και εξαρτημάτων στερέωσης (καρφιών, βιδών κ.τ.λ.) υπό την προϋπόθεση χρήσης των σωστών εξαρτημάτων

Το πολυλειτουργικό εργαλείο δύναται να χρησιμοποιηθεί για την επεξεργασία μαλακών κεραμικών πλακιδίων, ξηρή λείανση και εξομάλυνση μικρών επιφανειών. Το πλεονέκτημα του ηλεκτρικού μηχανήματος είναι η δυνατότητα επεξεργασίας των ανωτέρω υλικών σε μέρη με δύσκολη πρόσβαση ή δίπλα σε ακμές. Ο τομέας χρήσης του πολυλειτουργικού εργαλείου είναι μικρές εργασίες συναρμολόγησης, μηχανουργικές και ξυλουργικές εργασίες και όλες οι ερασιτεχνικές εργασίες χειρός. Απαγορεύεται η χρήση του ηλεκτρικού εργαλείου πέραν του σκοπού κατασκευής του. Το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί μόνο με τα αυθεντικά εξαρτήματα. ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ Η αρίθμηση στην παρακάτω λίστα αφορά τα εξαρτήματα του ηλεκτρικού μηχανήματος χειρός που παρουσιάζονται στις σελίδες με εικόνες.

1. Μοχλός ταχείας τοποθέτησης εξαρτημάτων εργασίας

4. Τροχός ρύθμισης της συχνότητας της περιστροφής

5. Βοηθητική χειρολαβή

6. Εξάρτημα για εξαγωγή σκόνης

7. Ηλεκτρικός συσσωρευτής

8. Κουμπί ασφάλισης του ηλεκτρικού συσσωρευτή

11. Κουμπί ένδειξης του επιπέδου φόρτισης του ηλεκτρικού

12. Ένδειξη του επιπέδου φόρτισης του ηλεκτρικού συσσωρευτή

• Το ηλεκτρικό μηχάνημα που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας ΕΠΕΞΗΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΩΝ ΣΗΜΑΤΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΡΥΘΜΙΣΕΙΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Μύτες εργασίας - 1 τμχ

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ ΑΦΑΙΡΕΣΗ / ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΣΥΣΣΩΡΕΥΤΗ

• Πιέστε το κουμπί ασφάλισης του ηλεκτρικού συσσωρευτή (8) και αφαιρέστε τον ηλεκτρικό συσσωρευτή (7) (εικ. A).

• Τοποθετήστε τον φορτισμένο ηλεκτρικό συσσωρευτή (7) μέσα στη χειρολαβή, ώσπου να ακούσετε ένα χαρακτηριστικό κλικ, ώστε να λειτουργήσει το κουμπί ασφάλισης του ηλεκτρικού συσσωρευτή (8). ΦΟΡΤΙΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΣΥΣΣΩΡΕΥΤΗΣ Το ηλεκτρικό μηχάνημα διατίθεται στην αγορά με εν μέρει φορτισμένο τον ηλεκτρικό συσσωρευτή. Ο ηλεκτρικός συσσωρευτής θα πρέπει να φορτίζεται σε θερμοκρασία περιβάλλοντος από 4 °C έως 40 °C. Ο νέος ηλεκτρικός συσσωρευτής ή ο υπάρχον ηλεκτρικός συσσωρευτής, όταν δεν χρησιμοποιείτο για μεγάλο χρονικό διάστημα, θα επιτύχει την ονομαστική του χωρητικότητα περίπου μετά από 3 έως 5 κύκλους φόρτισης και εκφόρτισης.

• Αφαιρέστε τον ηλεκτρικό συσσωρευτή (7) από το ηλεκτρικό μηχάνημα (εικ. A).

• Συνδέστε τον φορτιστή () στην πρίζα ηλεκτρικού δικτύου (230 V AC).

• Εισάγετε τον ηλεκτρικό συσσωρευτή (7) μέσα στον φορτιστή () (εικ. B). Ελέγξτε εάν η θέση του ηλεκτρικού συσσωρευτή είναι ορθή (θα πρέπει να έχει εισαχθεί έως το τέλος της διαδρομής). PΚατόπιν σύνδεσης του φορτιστή στον ρευματοδότη (230 V AC), θα ενεργοποιηθεί η πράσινη φωτοδίοδος (10) του φορτιστή, η οποία καταδεικνύει την ύπαρξη τάσης. Αφού ο ηλεκτρικός συσσωρευτής (7) εισαχθεί στον φορτιστή (9), θα ενεργοποιηθεί η ερυθρή φωτοδίοδος (10) του φορτιστή, η οποία καταδεικνύει ότι η φόρτιση του ηλεκτρικού συσσωρευτή είναι σε

Οι πράσινες φωτοδίοδοι, οι οποίες καταδεικνύουν τον βαθμό φόρτισης του ηλεκτρικού συσσωρευτή, (12) ενεργοποιούνται ταυτόχρονα, εκπέμπουν παλλόμενο φωτισμό σε διαφορετικούς συνδυασμούς (βλ. την περιγραφή παρακάτω).

• Όταν όλες οι φωτοδίοδοι εκπέμπουν παλλόμενο φωτισμό, αυτό σημαίνει ότι το επίπεδο της φόρτισης είναι χαμηλό και ότι ο ηλεκτρικός συσσωρευτής χρήζει φόρτισης.

• Όταν οι 2 φωτοδίοδοι εκπέμπουν σταθερό φωτισμό, αυτό καταδεικνύει μερική εκφόρτιση.

• Όταν η 1 φωτοδίοδος εκπέμπει παλλόμενο φωτισμό, αυτό καταδεικνύει υψηλό επίπεδο φόρτισης του ηλεκτρικού συσσωρευτή. Κατόπιν φόρτισης του ηλεκτρικού συσσωρευτή, η φωτοδίοδος (10) του φορτιστή ενεργοποιείται και εκπέμπει πράσινο φωτισμό, ενώ όλες οι φωτοδίοδοι που καταδεικνύουν τον βαθμό φόρτισης του ηλεκτρικού συσσωρευτή (12) εκπέμπουν συνεχόμενο φωτισμό. Σε λίγη ώρα (περίπου 15 δευτερόλεπτα) οι φωτοδίοδοι που καταδεικνύουν τον βαθμό φόρτισης του ηλεκτρικού συσσωρευτή (12) απενεργοποιούνται. Η διάρκεια της διαδικασίας φόρτισης του ηλεκτρικού συσσωρευτή δεν πρέπει να υπερβαίνει 8 ώρες. Υπέρβαση αυτού του χρονικού διαστήματος ενδέχεται να προκαλέσει βλάβη στα στοιχεία του ηλεκτρικού συσσωρευτή. Ο φορτιστής δεν απενεργοποιείται αυτόματα κατόπιν πλήρους φόρτισης του ηλεκτρικού συσσωρευτή. Η πράσινη φωτοδίοδος του φορτιστή θα παραμείνει ενεργοποιημένη. Οι φωτοδίοδοι που καταδεικνύουν τον βαθμό φόρτισης θα απενεργοποιηθούν σε λίγη ώρα. Διακόψτε την τροφοδοσία, προτού αφαιρέσετε τον ηλεκτρικό συσσωρευτή από τον φορτιστή. Αποφεύγετε σύντομες και συχνές φορτίσεις. Μην φορτίζετε τον ηλεκτρικό συσσωρευτή κατόπιν μιας σύντομης χρήσης του ηλεκτρικού εργαλείου. Σημαντική μείωση του χρόνου λειτουργίας του ηλεκτρικού συσσωρευτή μεταξύ των φορτίσεών του υποδηλώνει ότι έχει φθαρεί και χρήζει αντικατάστασης. Οι ηλεκτρικοί συσσωρευτές θερμαίνονται πολύ κατά την φόρτισή τους. Μην αρχίζετε την εργασία αμέσως κατόπιν ολοκλήρωσης της διαδικασίας φόρτισης, αφήστε τον ηλεκτρικό συσσωρευτή να ψυχθεί έως τη θερμοκρασία δωματίου. Αυτό θα προστατέψει τον ηλεκτρικό συσσωρευτή από βλάβη. ΕΝΔΕΙΞΗ ΤΟΥ ΕΠΙΠΕΔΟΥ ΦΟΡΤΙΣΗΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ

Ο ηλεκτρικός συσσωρευτής διαθέτει την ένδειξη του επιπέδου φόρτισής του (3 φωτοδίοδοι) (12). Για να ελέγξετε το επίπεδο φόρτισης του ηλεκτρικού συσσωρευτή, θα πρέπει να πιέσετε το κουμπί ένδειξης του επιπέδου φόρτισης του ηλεκτρικού συσσωρευτή (11) (εικ. C). Η ενεργοποίηση όλων των φωτοδιόδων σημαίνει υψηλό επίπεδο φόρτισης του ηλεκτρικού συσσωρευτή. Η ενεργοποίηση των 2 φωτοδιόδων σημαίνει μερική εκφόρτιση. Η ενεργοποίηση της 1 μόνο φωτοδιόδου σημαίνει ότι το επίπεδο της φόρτισης είναι χαμηλό και ότι ο ηλεκτρικός συσσωρευτής χρήζει φόρτισης.82 ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΠΡΟΣΘΕΤΗΣ ΧΕΙΡΟΛΑΒΗΣ Για λόγους ασφαλείας, όταν εργάζεστε με το ηλεκτρικό μηχάνημα, να χρησιμοποιείτε την πρόσθετη χειρολαβή. Η πρόσθετη χειρολαβή (5) θα πρέπει να τοποθετηθεί μέσα σε μία από τις οπές της κεφαλής του ηλεκτρικού μηχανήματος. Συνιστάται να χρησιμοποιείτε το ηλεκτρικό μηχάνημα με την πρόσθετη χειρολαβή. Εάν κατά την εργασία σας κρατάτε το ηλεκτρικό μηχάνημα με τα δύο χέρια (χρησιμοποιώντας την πρόσθετη χειρολαβή), αυτό θα σας βοηθήσει να αναπληρώσετε γρήγορα τη δύναμη του τινάγματος ή αντιδραστικής κίνησης κατά την εκκίνηση, κάτι το οποίο μειώνει τον κίνδυνο τραυματισμού κατά την αναπήδηση. ΕΠΙΛΟΓΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΕΡΓΑΣΙΑΣ Κατάλληλα για το πολυλειτουργικό επαναφορτιζόμενο εργαλείο είναι τα εργαλεία εργασίας με το κοινό σύστημα στερέωσης ανοικτού τύπου (με οπές). Οι οπές είναι σχεδιασμένες κυκλικά σε ακτίνα 10 χλστ σε κάθε 30°, η διάμετρος των οπών ανέρχεται σε 2 χλστ (ορισμένες οπές μπορεί να έχουν μορφή ανοικτής

Στον παρακάτω πίνακα παρατίθενται ως παράδειγμα ορισμένα εργαλεία εργασίας. Ονομασία Τύπος υλικού Χρήση Παράδειγμα Λεπίδα κοπής μετάλλου HSS Μέταλλο (π.χ. καρφιά, βίδες, μικρά προφίλ), μη σιδηρούχα

Μικρή διαμπε- ρής κοπή από άκρη σε άκρη ή κοπή με βύ-

Κόντεμα στενών προφίλ, μείωση μήκους εξαρτη- μάτων στερέω- σης π.χ. αγκύλων. Ημικυκλικό ς

ξύλο HCS Ξύλο και υλικά

ξύλο, πλαστικά. Διαμπερείς κο- πές από άκρη σε άκρη και κο- πές με βύθιση σε γωνίες και σε μέρη με δύ- σκολη πρόσβα- ση, δίπλα στην

Στενές κοπές με βύθιση σε χυτό ξύλο π.χ. για σχά- ρα εξαερισμού. Λεπίδα κοπής ξύλου HCS Ξύλο και υλικά

ξύλο, πλαστικά. Διαμπερείς κο- πές από άκρη σε άκρη και κο- πές με βύθιση σε γωνίες και σε μέρη με δύ- σκολη πρόσβα- ση, δίπλα στην

Κοπή οπών σε γ υ ψ ο σ α νί δ ε ς , κόντεμα σοβα- τεπί, κοπή με εμβάθυνση κατά την προσαρμογή

Ραφές από τσι- μέντο, μαλακά κεραμικά πλακί- δια, πιο σκληρά πλαστικά και λοιπά υλικά. Κόντεμα και κοπή δίπλα σε ακμές, σε γω- νίες ή σε μέρη

Αφαίρεση ραφών πλακιδίων, κοπή οπών σε κερα- μικά πλακίδια ή

μέρη με δύσκο- λη πρόσβαση και σε γωνίες πάνω σε σκλη-

Αφαίρεση οικο- δομικών κονια- μάτων ή κόλλας για κεραμικά πλακίδια, λείαν- ση χυτού ξύλου,

Ε π ι κ α λ ύ ψ ε ι ς δαπέδου, δά- πεδα, κεραμικά

Ε ξ ομ ά λυ ν σ η μαλακών υλι- κών πάνω σε

Α φ α ί ρ ε σ η υ π ολ ε ι μ μ ά τ ω ν κόλλας δαπέδου, οικοδομικών κο- νιαμάτων ή κερα- μικών πλακιδίων. ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΕΡΓΑΣΙΑΣ

• Τραβήξτε τον μοχλό ταχείας τοποθέτησης εργαλείων εργασίας (1) προς τα μπρος (εικ. D).

• Τοποθετήστε το εργαλείο εργασίας ανάμεσα στις ροδέλες της υποδοχής με τέτοιο τρόπο ώστε οι πείροι της άνω ροδέλας να εισέλθουν στις οπές.

• Για να μπορεί ο χρήστης να εργάζεται στην πιο άνετη και ασφαλή θέση, το εργαλείο εργασίας μπορεί να τοποθετηθεί σε ελεύθερη θέση στην υποδοχή εργαλείων, όμως οι πείροι της άνω ροδέλας θα πρέπει οπωσδήποτε να εισέλθουν στις οπές (εικ. Ε).

• Το εργαλείο εργασίας θα πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε η κυρτή του πλευρά να κοιτά προς τα κάτω.

• Στερεώστε το εργαλείο εργασίας στην επιλεγμένη θέση αφήνοντας τον μοχλό ταχείας τοποθέτησης εργαλείων εργασίας (1) (εικ. D). Ελέγξτε εάν το εργαλείο εργασίας είναι τοποθετημένο σωστά. Εάν το εργαλείο εργασίας τοποθετηθεί λανθασμένα ή με ανακρίβεια, μπορεί να αποσπαστεί κατά τη λειτουργία του μηχανήματος και να δημιουργήσει μια επικίνδυνη κατάσταση για τον χρήση. ΕΞΑΓΩΓΗ ΣΚΟΝΗΣ Η σκόνη που δημιουργείται κατά την επεξεργασία ορισμένων υλικών όπως: μολυβδούχα χρώματα, ορισμένα είδη ξύλου π.χ. δρυς ή οξιά καθώς και ασβεστούχα υλικά, ενδέχεται να είναι επικίνδυνα για την υγεία. Γι’ αυτό συνιστάται να χρησιμοποιείτε εξωτερικά συστήματα αναρρόφησης σκόνης, να εξασφαλίσετε καλό εξαερισμό στον χώρο εργασίας και να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη με φίλτρο. Το ηλεκτρικό μηχάνημα διαθέτει εξάρτημα για εξαγωγή σκόνης, το οποίο θα πρέπει να συνδεθεί στο εξωτερικό σύστημα αναρρόφησης π.χ. σε ηλεκτρική σκούπα σχεδιασμένη για τη συλλογή σκόνης συγκεκριμένου τύπου. ΑΦΑΙΡΕΣΗ ΤΟΥ ΕΞΑΡΤΗΜΑΤΟΣ ΓΙΑ ΕΞΑΓΩΓΗ ΣΚΟΝΗΣ

• Αφαιρέστε το εργαλείο εργασίας εάν είναι τοποθετημένο.

• Ανοίξτε τον σφιγκτήρα (3) και αφαιρέστε το εξάρτημα για εξαγωγή σκόνης (6). Η τοποθέτηση του εξαρτήματος για εξαγωγή σκόνης (6) πραγματοποιείται στην αντίστροφη από την αφαίρεσή του σειρά. ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΕΙΣ Πριν από τη χρήση του ηλεκτρικού μηχανήματος, ελέγξτε την κατάσταση των εργαλείων εργασίας. Μην χρησιμοποιείτε εργαλεία εργασίας με ρωγμές, αλλοιώσεις ή άλλου είδους ζημιές. Μην χρησιμοποιείτε εργαλεία εργασίας που έχουν φθορές ή ζημιές, αμέσως αντικαταστήστε τα με καινούργια. Κατόπιν ολοκλήρωσης της εργασίας, απενεργοποιήστε το ηλεκτρικό μηχάνημα και αναμένετε ώσπου το εργαλείο εργασίας να ακινητοποιηθεί τελείως. Μόνο κατόπιν αυτού, μπορείτε να αφήσετε το ηλεκτρικό μηχάνημα στην άκρη. Μην προσπαθείτε να φρενάρετε το εργαλείο εργασίας που κινείται πιέζοντάς το στο υπό επεξεργασία υλικό. ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Κατά την ενεργοποίηση του ηλεκτρικού μηχανήματος και τη λειτουργία του συνιστάται να το κρατάτε με τα δύο χέρια. Ενεργοποίηση: μετακινήστε τον διακόπτη (2) προς τα μπρος, στη θέση I. Απενεργοποίηση: μετακινήστε τον διακόπτη (2) προς τα πίσω, στη θέση O (εικ. F). Με την κάθε πίεση στον διακόπτη (2) ενεργοποιούνται οι 2 φωτοδίοδοι (13), που βρίσκονται από τις δύο πλευρές της κεφαλής, οι οποίες φωτίζουν το σημείο εργασίας. ΡΥΘΜΙΣΗ ΤΗΣ ΣΥΧΝΟΤΗΤΑΣ ΤΗΣ ΠΕΡΙΣΤΡΟΦΗΣ Στο κάτω μέρος της βασικής χειρολαβής βρίσκεται ο επιλογέας της συχνότητας της περιστροφής (4) (εικ. G). Η κλίμακα της ρύθμισης της συχνότητας είναι 1 με 6. Μπορείτε να αλλάξετε τη συχνότητα ανάλογα με τις ανάγκες σας. Προσέξτε ώστε οι οπές του περιβλήματος σχεδιασμένες για τον εξαερισμό του κινητήρα του ηλεκτρικού μηχανήματος να μην φράσσονται. Η ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ Χάρη στη συχνότητα ταλαντώσεων ο αριθμός των οποίων ανέρχεται σε 5000 - 20000 το λεπτό υπό τη γωνία 3°, το ηλεκτρικό μηχάνημα παρέχει τη δυνατότητα να εκτελείτε εργασίες ακρίβειας σε μικρά σημεία και σε γωνίες.83 ΠΡΙΟΝΙΣΜΑ / ΚΟΠΗ Το εργαλείο εργασίας που χρησιμοποιείτε δεν θα πρέπει να φέρει βλάβες, και η τεχνική του κατάσταση θα πρέπει να είναι καλή. Προτού προβείτε στο πριόνισμα ή την κοπή ξύλου, μοριοσανίδων, υλικών με βάση το ξύλο κ.τ.λ., βεβαιωθείτε ότι μέσα σε αυτά δεν υπάρχουν ξένα αντικείμενα όπως καρφιά, βίδες κ.τ.λ. Απομακρύνετε τυχόν ξένα αντικείμενα ή χρησιμοποιήστε την αντίστοιχη λεπίδα πριονίσματος για την αφαίρεσή τους. Κοπές με βύθιση δύναται να πραγματοποιούνται μόνο σε μαλακά υλικά όπως ξύλο, γυψοσανίδα και παρόμοιες σανίδες. Κοπή κεραμικών πλακιδίων προκαλεί σύντομη φθορά εργαλείων εργασίας. ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ Προτού προβείτε σε οιεσδήποτε ενέργειες που αφορούν στη συναρμολόγηση, τη ρύθμιση, την επισκευή ή τη συντήρηση, αφαιρέστε τον ηλεκτρικό συσσωρευτή από το ηλεκτρικό

• Συνιστάται να καθαρίζετε το ηλεκτρικό μηχάνημα μετά από την κάθε χρήση του.

• Απαγορεύεται να χρησιμοποιείτε νερό και λοιπά υγρά για τον καθαρισμό του εργαλείου.

• Σκουπίζετε το ηλεκτρικό μηχάνημα με ένα στεγνό πανί ή με πεπιεσμένο αέρα υπό μικρή πίεση.

• Απαγορεύεται να χρησιμοποιείτε οποιαδήποτε καθαριστικά και διαλυτικά για τον καθαρισμό του ηλεκτρικού μηχανήματος, διότι αυτό ενδέχεται να προκαλέσει βλάβη στα πλαστικά εξαρτήματά

• Συστηματικά καθαρίζετε τις οπές εξαερισμού, ώστε να αποτρέψετε την υπερθέρμανση του ηλεκτρικού μηχανήματος.

• Πάντοτε φυλάσσετε το ηλεκτρικό μηχάνημα σε ένα ξηρό μέρος όπου δεν έχουν πρόσβαση τα παιδιά.

• Για την περίοδο της αποθήκευσης θα πρέπει να αφαιρέσετε τον ηλεκτρικό συσσωρευτή από το ηλεκτρικό μηχάνημα. Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από το εξουσιοδοτημένο συνεργείο τεχνικής υποστήριξης του κατασκευαστή. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΝΟΜΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πολυλειτουργικό επαναφορτιζόμενο εργαλείο 58G013 Παράμετροι Τιμές Τάση λαμβανόμενου ρεύματος 18 V DC Συχνότητα ταλαντώσεων άνευ

5000-20000 χωρίς εργαλεία Γωνία ταλαντώσεων 3° Σύστημα τοποθέτησης εργαλείου

χωρίς εργαλεία Κλάση προστασίας III Βάρος 1,8 kg Έτος κατασκευής 2019 58G013 σημαίνει τον τύπο αλλά και σήμανση του μηχανήματος Ηλεκτρικός συσσωρευτής του συστήματος Graphite Energy+ Παράμετροι Τιμές Ηλεκτρικός συσσωρευτής 58G001 58G004 Τάση του ηλεκτρικού συσσωρευτή 18 V DC 18 V DC Τύπος του ηλεκτρικού συσσωρευτή Li-Ion Li-Ion Χωρητικότητα του ηλεκτρικού

2000 mAh 4000 mAh Εύρος θερμοκρασιών περιβάλλοντος

Διάρκεια φόρτισης με τον φορτιστή 58G002 1 h 2 h Βάρος 0,400 kg 0,650 kg Έτος κατασκευής 2019 2019 Φορτιστής του συστήματος Graphite Energy+ Παράμετροι Τιμές Τύπος φορτιστή 58G002 Τάση λαμβανόμενου ρεύματος 230 V AC Συχνότητα ρεύματος ηλεκτρικού

50 Hz Τάση φόρτισης 22 V DC Μέγιστο ρεύμα φόρτισης 2300 mA Εύρος θερμοκρασιών περιβάλλοντος 4

Διάρκεια φόρτισης του ηλεκτρικού συσσωρευτή 58G001 1 h Διάρκεια φόρτισης του ηλεκτρικού συσσωρευτή 58G004 2 h Κλάση προστασίας II Βάρος 0,300 kg Έτος κατασκευής 2019 ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ ΚΑΙ ΚΡΑΔΑΣΜΟΥΣ Επίπεδο ακουστικής πίεσης

= 90,8 dB(A) K= 3 dB(A) Επίπεδο ακουστικής πίεσης (πριόνισμα)

= 96,8 dB(A) K= 3 dB(A) Επίπεδο ακουστικής πίεσης (εξομάλυνση)

= 94,4 dB(A) K= 3 dB(A) Επίπεδο ακουστικής ισχύος

= 101,8 dB(A) K= 3 dB(A) Επίπεδο ακουστικής ισχύος (πριόνισμα)

= 107,8 dB(A) K= 3 dB(A) Επίπεδο ακουστικής ισχύος (εξομάλυνση)

= 105,4 dB(A) K= 3 dB(A) Τιμή εκπομπής κραδασμών (λείανση - κύρια χειρολαβή)

Τιμή εκπομπής κραδασμών (λείανση - βοηθητική χειρολαβή)

Τιμή εκπομπής κραδασμών (πριόνισμα - κύρια χειρολαβή)

Τιμή εκπομπής κραδασμών (πριόνισμα - βοηθητική

Τιμή εκπομπής κραδασμών (εξομάλυνση - κύρια χειρολαβή)

Τιμή εκπομπής κραδασμών (εξομάλυνση - βοηθητική

Πληροφορίες για επίπεδο θορύβου και κραδασμούς Το επίπεδο θορύβου που εκπέμπεται από το ηλεκτρικό μηχάνημα84 περιγράφεται με τη βοήθεια: της στάθμης ακουστικής πίεσης

και της στάθμης ακουστικής ισχύος Lw

(όπου το Κ είναι η τιμή αβεβαιότητας στη μέτρηση). Το επίπεδο κραδασμών που εκπέμπονται από το ηλεκτρικό μηχάνημα περιγράφεται με τη βοήθεια της επιτάχυνσης της παλμικής κίνησης a

(όπου το Κ είναι η τιμή αβεβαιότητας στη μέτρηση). Η στάθμη της παραγόμενης ακουστικής πίεσης Lp

ακουστικής ισχύος Lw

και η επιτάχυνση της παλμικής κίνησης ah που παρατίθενται σε αυτές τις οδηγίες έχουν υπολογιστεί σύμφωνα με τις απαιτήσεις του προτύπου EN 60745-1. Η αναφερόμενη στάθμη κραδασμών a

μπορεί επίσης να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών μηχανημάτων όπως και για την προκαταρκτική εκτίμηση της έκθεσης στους κραδασμούς. Η δηλωμένη τιμή κραδασμών είναι αντιπροσωπευτική για βασικές εργασίες με το ηλεκτρικό εργαλείο. Η τιμή κραδασμών μπορεί να αλλάξει, εάν το ηλεκτρικό εργαλείο θα χρησιμοποιείται για άλλους σκοπούς. Επίσης, η τιμή κραδασμών μπορεί να επηρεαστεί από ανεπαρκή ή πολύ σπάνια τεχνική συντήρηση. Οι ανωτέρω αιτίες ενδέχεται να προκαλέσουν αύξηση της διάρκειας της έκθεσης στους κραδασμούς κατά το χρονικό διάστημα της λειτουργίας του

Για την ακριβή εκτίμηση της έκθεσης στους κραδασμούς θα πρέπει να λάβετε υπόψη σας τον χρόνο κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή κατά τον οποίο είναι ενεργοποιημένο αλλά δεν λειτουργεί. Κατόπιν ακριβούς εκτίμησης όλων των παραγόντων, η συνολική τιμή κραδασμών μπορεί να είναι πολύ χαμηλότερη. Για την προστασία του χειριστή από τη βλαβερή επίδραση των κραδασμών πρέπει να εφαρμόζετε επιπρόσθετα μέτρα ασφαλείας, ήτοι να εξασφαλίζετε την τεχνική φροντίδα του ηλεκτρικού εργαλείου και των παρελκομένων εργασίας, να διατηρείτε τη θερμοκρασία των χεριών σας σε αποδεκτό επίπεδο, να τηρείτε το πρόγραμμα εργασίας. ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του

Li - Ion Ηλεκτρικοί συσσωρευτές / μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίματα. Δεν επιτρέπεται να πετιούνται στη φωτιά ή στο νερό. Όταν ο ηλεκτρικός συσσωρευτής είναι ληγμένος ή έχει βλάβη, θα πρέπει να ανακυκλωθεί σύμφωνα με την ισχύουσα οδηγία σχετικά με την ανακύκλωση ηλεκτρικών συσσωρευτών και

• Διατηρούμε το δικαίωμα εισαγωγής αλλαγών. Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η «Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.
