GEBRUIKSAANWIJZING 58G013 Graphite

• Tijdens het werk houd het toestel in een gesloten hand goed vast.

• Voordat het toestel aan te zetten, verzeker u zich o het gereedschap het te bewerken materiaal niet aanraakt.

• Voordat een vloer, wand o een andere oppervlakte bij te snijden, verzeker u zich o er geen elektrische o gasleidingen met de snijlijn niet kruisen. Het doorsnijden van een leiding onder spanning kan een elektrocutie als gevolg hebben en de beschadiging van een gasleiding kan een explosie veroorzaken.

• Raak nooit de bewegende onderdelen van het toestel aan.

• Leeg het toestel niet neer voordat het volledig gestopt is.

• Voordat het toestel aan te zetten, houd deze goed met de hand vast.

• Raak het zaagblad en het bewerkte materiaal direct na het beëindigen van het werk niet aan, deze elementen kunnen sterk opgewarmd zijn en brandwonden veroorzaken.

• Om het zaagblad o de schuurpapier te vervangen, zet het toestel uit en wacht totdat het toestel het werk stopt en koppel de accu los.

• Voordat met het werk te beginnen controleer o er onder het bewerkte materiaal een voldoende ruimte is, waardoor het werkblad o de vloer niet met het zaagblad beschadigd raken.

• Gebruik een stomasker. Het sto dat tijdens het werk ontstaat, is gevaarlijk voor de gezondheid.

• In een ruimte waarin met behulp van het toestel loodhoudende ver verwijderd wordt, mag niet worden gegeten, gedronken, gerookt alsook geen derde personen mogen er verblijven. Contact o het inademen van stoen met loodverbindingen kan gevaarlijk voor de gezondheid zijn.

• Voordat met het slijpen te beginnen, sluit op het toestel een stoazuiginstallatie aan.

• Het toestel is alleen voor werk in droge omstandigheden bestemd.

• Indien het toestel ongewoon gedraagt, er ontstaat een rook o zeldzame geluiden zijn hoorbaar, zet het toestel onmiddellijk uit en koppel de accu los.

• Om de juiste koeling tijdens het werk te verzekeren, dienen de ventilatieopeningen in de behuizing niet bedekt te zijn.

VEILIGHEIDSAANWIJZINGEN BETREFFENDE DE ACCU

• Bij beschadiging of onjuist gebruik van de accu kunnen er gassen vrijkomen. Verlucht de ruimte en bij klachten neem contact met de arts op. Gassen kunnen de ademhalingswegen beschadigen.

• Onjuiste omstandigheden van gebruik kunnen een lekkage van elektrolyt van de batterij als gevolg hebben; voorkom het contact met zulke elektrolyt. Bij toevallig contact, spoel overvloedig met het water. Bij contact met de ogen neem contact met de arts op.

Een gemorste elektrolyt kan irritatie van de ogen of brandwonden als gevolg hebben.

• Open de accu niet – er bestaat een gevaar van kortsluiting.

• Gebruik de accu van het elektrogereedschap niet als het regent.

• Plaats de accu nooit in de buurt van warmtebronnen. Het is verboden om de accu voor een langere tijd in een omgeving waar hoge temperatuur is te laten staan (plaatsen met sterk zonlicht, in de buurt van radiatoren of overal waar de temperatuur boven 50°C is).

VEILIGHEIDSAANWIJZINGEN BETREFFENDE DE OPLADER

• Dit toestel is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkt fysiek, aanraak- of psychisch vermogen of personen zonder ervaring of kennis van het toestel, tenzij dit onder toezicht of volgens de gebruiksaanwijzing verkregen van persoon aansprakelijk voor de veiligheid gebeurt.

• Let een bijzondere aandacht erop zodat geen kinderen met het toestel spelen.

• De oplader mag niet aan vocht of water worden blootgesteld. Het doordringen van water in de oplader vergroot het risico van de elektrocutie. Gebruik de oplader alleen binnen droge ruimtes.

• Haal de stekker uit het stopcontact voor het uitvoeren van enig onderhoud of reiniging van de oplader.

• Gebruik nooit de oplader die op een brandbare ondergrond (bv. papier, textiel) of in de buurt van brandbare stoen staat. Door verhoging van de temperatuur van de oplader tijdens het oplaadproces bestaat er een risico van brand.

• Telkens voordat met het gebruik te beginnen, controleer de toestand van de oplader, leiding en stekker. Bij constatering van beschadigingen – gebruik de oplader niet. Het is verboden om de oplader te demonteren. Alle reparaties moeten door een erkend bedrijf worden uitgevoerd. Onjuiste montage van de oplader kan tot elektrocutie of brand leiden.

• Laat de oplader niet door kinderen en personen met fysieke, emotionele of psychische beperking alsook personen welke niet voldoende ervaring of kennis om de oplader veilig te gebruiken hebben, gebruiken, tenzij dit onder toezicht van een verantwoordelijke gebeurt. In een ander geval bestaat er een gevaar dat het toestel onjuist bediend wordt wat het risico van letsels met zich meebrengt.

• Als de oplader niet gebruikt wordt, trek de stekker uit het stopcontact. LET OP! Het toestel is alleen voor binnengebruik bestemd. Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden. De Li-ion accu’s kunnen uitlekken, in brand vliegen of exploderen bij verhitting tot hoge temperaturen of bij kortsluiting. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. De Li-Ion accu’s bevatten elektronische veiligheidsvoorzieningen die kunnen ontploen of ontbranden als ze beschadigd zijn.95 Uitleg van de gebruikte pictogrammen

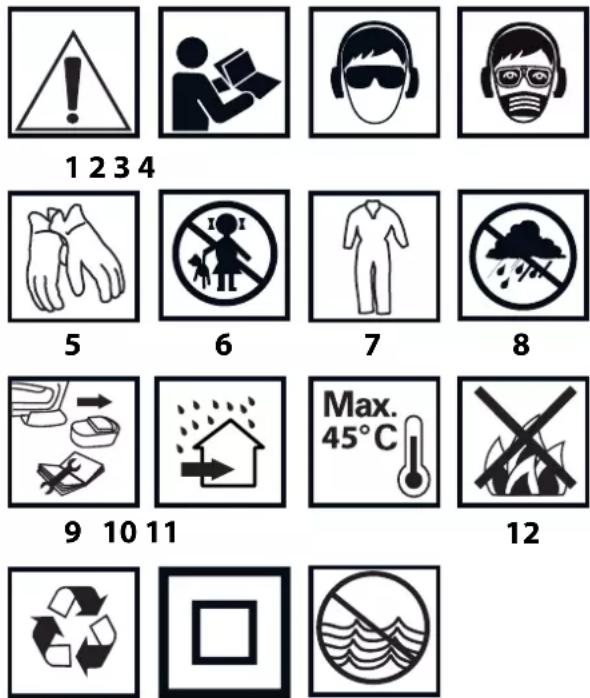

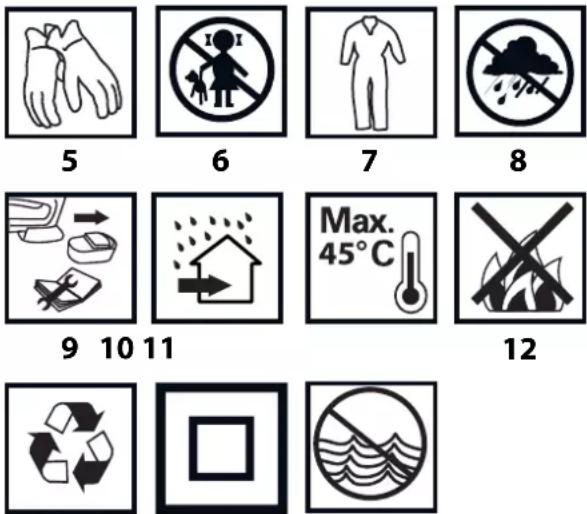

1. LET OP! Wees bijzonder voorzichtig.

2. Lees de gebruiksaanwijzing, volg de waarschuwingen en

veiligheidsaanwijzingen op!

3. Gebruik persoonlijke beschermingsmiddelen (oog- en

4. Gebruik anti-stofmasker!

5. Gebruik veiligheidshandschoenen.

6. Laat kinderen niet in de buurt van het gereedschap komen.

7. Gebruik beschermende kleding.

8. Bescherm het toestel tegen vocht.

. Neem de accu uit het toestel weg voordat met enige regel- of reinigingswerkzaamheden te beginnen.

10. Het toestel is alleen voor binnengebruik bestemd.

11. Maximale toegestane temperatuur van de cellen bedraagt 45°C.

12. Accucellen niet in het vuur werpen.

14. Tweede veiligheidsklasse van de oplader.

15. Accucellen niet in het water werpen.

OPBOUW EN TOEPASSING

Het multifunctionele toestel is een elektrogereedschap door de accu aangedreven. Het wordt door cumutator gelijkstroommotor met vaste magneten aangedreven waarvan het toerental naar slingerbeweging omgevormd wordt. Dankzij de toepassing van verschillende werktuigen toelaat om verschillende werkzaamheden uit te voeren. Bij gebruik van de juiste werktuigen wordt zulk type elektrogereedschap breed toegepast voor: zagen en snijden van hout en houtachtige materialen, kunststoen, non-ferromatelen en bevestigende elementen (bv. nagels, schroeven ezv.). Het kan eveneens voor de bewerking van zachte keramische tegels, schuren en droogkrabben gebruikt worden. Het voordeel van het toestel bestaat uit de mogelijkheid van bewerking van de bovengenoemde materialen op moeilijk bereikbare plaatsen of in de buurt van randen. De toepassingsgebieden zijn kleine werkzaamheden op het gebied van modelbouw, slijpen, timmerwerkzaamheden en allerlei amateurmatige werkzaamheden (knutselwerk). Gebruik het elektrogereedschap alleen in overeenstemming met het beoogde doel. Het elektrogereedschap dient alleen met originele toebehoren gebruikt te worden.

BESCHRIJVING VAN GRAFISCHE PAGINA'S

De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grasche pagina's van deze gebruiksaanwijzing.

1. Hendel voor snelmontage van werktuigen

4. Draaiknop van het toerental

8. Knop van de bevestiging van de accu

12. Indicatie van de oplaadstatus van de accu (LED diode).

• Er kunnen verschillen tussen de afbeelding en het product optreden.

1. Eindstukken - 1 st.

• Druk op de bevestigingsknoppen van de accu (7) en trek de accu (8) naar beneden (afb. A).

• Plaats de opgeladen accu (7) in het handvat zodat de knoppen van de blokkade een geluid geven (8). ACCU OPLADEN Het toestel wordt tezamen met gedeeltelijk opgeladen accu geleverd. Het opladen van de accu dient in de temperatuur tussen

C te gebeuren. Een nieuw accu of een door een langere periode niet gebruikte accu gaat de volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken.

• Verwijder de accu (7) uit het toestel (afb. A).

• Steek de oplader () in het stopcontact (230 V AC).

• Schuif de accu (7) in de oplader () (afb. B). Controleer of de accu juist geplaatst werd (tot het einde ingeschoven). Na aansluiting van de oplader op het netwerk (230 V AC) gaat de groene diode (10) op de oplader branden, wat het aansluiten van de spanning weergeeft. Na het plaatsen van de accu (7) in de oplader () gaat de rode diode (10) op de oplader branden, wat het opladen van de accu weergeeft. Tegelijkertijd gaan de groene diodes van de indicatie van de oplaadstatus (12) met een pulslicht in verschillende combnaties branden (zie eronder).

• Pulslicht van alle diodes - de accu is leeg en moet worden opgeladen.96

• Pulslicht van 2 diode’s - accu is gedeeltelijk leeg.

• Pulslicht van 1 diode - accu is bijn volgeladen. Als de accu vol is, gaat de diode (10) op de oplader met een groen licht branden en alle diodes van de indicatie van de oplaadstatus van de accu (12) gaan met een constant licht branden. Na een bepaalde tijd (ong. 15 sec.) gaan de diodes van de oplaadstatus van de accu (12) dimmen. De accu mag niet langer dan 8 uur worden opgeladen. De overschrijding van deze tijd kan een beschadiging van de cellen van de accu als gevolg hebben. Na het volladen van de accu gaat de oplader niet automatisch uit. De groene diode op de oplader gaat steeds branden. De diodes van de indicatie van de oplaadstatus van de accu gaan na een bepaalde tijd dimmen. Voordat de accu uit de oplader weg te nemen, onderbreek de verbinding met de spanning. Vermijd korte, opeenvolgende oplaadbeurten. Laad de accu’s niet bij na een kort gebruik van het toestel. Een aanzienlijke verkorting van de tijd tussen de nodige oplaadbeurten houdt in dat de accu verbruikt en uitgewisseld dient te worden. Tijdens het oplaadproces raken de accu’s zeer heet. Begin nooit met het werk als de accu pas opgeladen werd – wacht totdat de accu tot de kamertemperatuur akoelt. Op die manier kunnen de beschadigingen van de accu worden voorkomen. INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU De accu is voorzien van een indicatie van de oplaadstatus van de accu (3 LED diode’s) (12). Om de oplaadstatus van de accu te checken, druk op de knop van de indicatie van de oplaadstatus (11) (afb. C). Het branden van alle 3 diodes geeft een hoog oplaadniveau van de accu weer. Het branden van 2 diodes geeft een gedeeltelijk lege accu weer. Het branden van alleen maar 1 diode geeft een lege accu en de noodzaak van het opladen weer.

MONTAGE VAN DE EXTRA HANDGREEP

Omwille van de veiligheid tijdens het gebruik van het elektrogereedschap dient er altijd de extra handgreep gebruikt te worden. De extra handgreep (5) wordt in een van de openingen op de kop van het toestel geïnstalleerd. Het wordt aanbevolen om het elektrogereedschap met de extra handgreep te gebruiken. Indien het toestel tijdens het werk met beide handen (ook de extra handgreep) wordt vastgehouden, wordt op die manier een betere controle over de terugslagkrachten of het moment van opstart verkregen waardoor het risico van letsels door terugslag verminderd wordt.

KEUZE VAN HET WERKTUIG

Het multifunctionele accutoestel is aangepast op werktuigen met open universeel bevestigingssysteem ( openingen). De openingen zijn om de 30° op een cirkel van een straal van 10 mm geplaatst, de diameter van de openingen bedraagt 2 mm (sommige openingen kunnen ook in de vorm van een open uitsparing zijn). De onderstaande tabel bevat voorbeelden van werktuigen. Naam Soort materiaal Bestemming Voorbeeld: Z a a g b l a d voor metaal HSS Metaal (bv. nagels, schroeven, kleine- re proelen), non- -ferrometalen. Klein afsche- idend en diep- snijden. Verkorten van dunne proelen, snijden van beve- stigingselementen, bv. klemmen. H a l fr o nd e schijf voor hout HCS Hout, houtachtige materialen, kunst- stoen. Af s c h e i d e n d en diepsnijden in hoeken en moeilijk bereik- bare plaatsen, dicht bij de oppervlakte. Dun snijden in vast hout, bv. voor ven- tilatierooster. Z a a g b l a d voor hout HCS Hout, houtachtige materialen, kunst- stoen. Af s c h e i d e n d en diepsnijden in hoeken en moeilijk bereik- bare plaatsen, dicht bij de oppervlakte. Uitsparingen in m e u b e l p l a t en , afkorten van vloer- latten, diepsnijden bij het aanpassen van vloerpanelen. H a l fr o nd e w o l f r a a m schijf C e m e nt n a d e n , zachte keramische tegels, hardere kunststoen en andere materialen. Bij- en afsnij- den bij de ran- den, in hoeken of in moeilijk bereikbare pla- atsen. Verwijderen van naden, uitsnijden van openingen in keramische tegels of kunststoen. Schuurvoet Delta Hout, houtachtige materialen, abra- sieve materialen. Slijpen in moeilijk bere- ikbare plaatsen en hoeken op harde onder- grond. Verwijderen van mortel of lijm voor keramische tegels, slijpen van vaste hout, polijsten. Harde krab- ber Vloerbedekkingen, vloeren, kerami- sche tegels. Krabben van zachte mate- rialen op harde ondergrond. Verwijderen van restanten van mortel, lijm voor vloerbedekking of keramische tegels.

MONTAGE VAN HET WERKTUIG

• Trek de hendel van snelmontage van werktuigen (1) naar voren (afb. D).

• Schuif het werktuig tussen de beide onderleggers van de kop zodat de openingen op de paaltjes van de bovenste onderlegger zitten.

• Om het werk in de meest comfortabele en veilige positie mogelijk te maken, kan het werktuig in de kop in willekeurige positie geplaatst worden, maar de openingen moeten wel op de paaltjes van de bovenste onderlegger zitten (afb. E).

• Het werktuig dient op zulke manier geplaatst te zijn zodat de afbuiging naar beneden gericht is.

• Monteer het werktuig in de gekozen positie door de hendel van snelmontage naar beneden te brengen (1) (afb. D). Controleer de juiste bevestiging van het werktuig. Onjuist o niet precies gemonteerd werktuig kan tijdens het werk verschuiven en bedreiging voor de bedienende persoon veroorzaken.

AFVOEREN VAN HET STOF

Stoen van sommige materialen zoals: veragen met lood, sommige houtsoorten, bv. eik o beuk o asbestbevattende materialen kunnen een gevaar voor de gezondheid vormen. Om die reden is het aangeraden om externe systemen van stoavoer, goede ventilatie van werkplek en anti-stomasker te gebruiken. Het toestel is van een stofuitlaat voorzien die op een extern stofafzuig dient te worden aangesloten, bv. een aangepaste stofafzuiger.

DEMONTAGE VAN DE STOFUITLAAT

• Neem het werktuig weg, indien al gemonteerd.

• Open de klem (3) en verwijder de stofuitlaat (6). De montage van de stofuitlaat (6) gebeurt in de omgekeerde volgorde. WERK / INSTELLINGEN Alvorens met de werkzaamheden te beginnen, controleer de toestand van de werktuigen. Gebruik geen gebroken, versleten o op een andere manier beschadigde werktuigen. Zulke werktuigen dienen altijd te worden vervangen. Na beëindiging van de werkzaamheden altijd zet het toestel uit en wacht totdat het werktuig volledig stil is. Pas dan kan het toestel weggelegd worden. Rem een draaiend werktuig door het drukken op het bewerkte materiaal niet. AAN/UITZETTEN Houd het toestel met beide handen bij het aanzetten en werk vast.97 Aanzetten - verschuif de hoofdschakelaar (2) naar voren naar I. Uitzetten - verschuif de hoofdschakelaar (2) naar achteren naar O (afb. F). Elk indrukken van de hoofdschakelaar (2) laat 2 diodes (LED) (13) op beide zijden van de kop branden en het werkplek verlichten.

INSTELLEN VAN HET TOERENTAL

In het onderste deel van het hoofdhandvat bevindt zich de draaiknop van het toerental (4) (afb. G). Het instelbereik bedraagt 1 tot 6. Het toerental kan afhankelijk van de behoeften van de gebruiker gewijzigd worden. Let op dat de ventilatieopeningen in de behuizing van het toestel niet bedekt zijn. WERKINGSPRINCIPE Dankzij de slingerbewegingen van 5000 - 20000/min onder een hoek van 3° laat het elektrogereedschap toe om precieze werkzaamheden in kleine ruimtes en hoeken uitvoeren. ZAGEN / SNIJDEN Gebruik alleen onbeschadigde werktuigen in een goede technische staat. Voordat met het zagen o snijden van hout, OSB platen, houtakomstige materialen ezv. te beginnen, controleer o ze geen vreemde voorwerpen hebben, zoals nagels, schroeven ezv. Verwijder zulke elementen o gebruik het juiste zaagblad om ze te verwijderen. Diepsnijden kan alleen in zachte materialen zoals hout, gipsplaten o soortgelijke materialen te gebeuren. Het snijden van keramische tegels veroorzaakt het sneller versleten van het werktuig.

BEDIENING EN ONDERHOUD

Voordat met enige installatie-, regel-, reparatie- of bedieningswerkzaamheden te beginnen, verwijder de accu uit het gereedschap.

• Het is aangeraden om het toestel direct na elk gebruik te reinigen.

• Gebruik geen water of andere vloeistoen voor reiniging.

• Het toestel dient met gebruik van een droog doekje of zacht perslucht gereinigd te worden.

• Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de kunststof onderdelen niet beschadigd raken.

• Reinig regelmatig de ventilatieopeningen in de behuizing van de motor, zodat het toestel niet oververhit raakt.

• Bewaar het toestel altijd op een droge plek en buiten bereik van kinderen.

• Bewaar het toestel met de verwijderde accu. Allerlei soorten van stoornissen dienen door een geautoriseerde servicedienst van de producent verwijderd te worden. TECHNISCHE PARAMETERS TYPEPLAATJE Multifunctioneel accutoestel 58g013 Parameter Waarde Voedingsspanning 18 V DC Aantal slingerbewegingen op nulversnelling 5000-20000 min

Slingerhoek 3° Montagesysteem van werktuigen gereedschapsloos Veiligheidsklasse III Massa 1,8 kg Bouwjaar 2019 58G013 houdt het type alsook de bepaling van de machine in. Graphite Energy+ systeem accu Parameter Waarde Accu 58G001 58G004 Spanning van de accu 18 V DC 18 V DC Soort accu Li-Ion Li-Ion Capaciteit van de accu 2000 mAh 4000 mAh Bereik van de omgewingstemperatuur

Oplaadtijd met 58G002 oplader 1 h 2 h Massa 0,400 kg 0,650 kg Bouwjaar 2019 2019 Graphite Energy+ systeem oplader Parameter Waarde Soort oplader 58G002 Voedingsspanning 230 V AC Frequentie 50 Hz Oplaadspanning 22 V DC Max. oplaadstroom 2300 mA Bereik van de omgewingstemperatuur 4

Oplaadtijd van 58G001 accu 1 h Oplaadtijd van 58G004 accu 2 h Veiligheidsklasse II Massa 0,300 kg Bouwjaar 2019

GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN

Akoestische druk niveau (slijpen) Lp

= 90,8 dB(A) K= 3 dB(A) Akoestische druk niveau (zagen) Lp

= 94,4 dB(A) K= 3 dB(A) Akoestische kracht niveau (slijpen)

= 105,4 dB(A) K= 3 dB(A) Waarde van de trillingen versnelling (slijpen - hoofdhandvat)

Waarde van de trillingen versnelling (slijpen - extra handgreep)

Waarde van de trillingen versnelling (zagen - hoofdhandvat)

Waarde van de trillingen versnelling (zagen - extra handgreep)

Waarde van de trillingen versnelling (afkrabben - hoofdhandvat)

Waarde van de trillingen versnelling (afkrabben - extra handgreep)

Informatie betreende lawaai en trillingen Het niveau van het door het toestel geëmitteerde lawaai wordt door het akoestische druk niveau Lp

en akoestische kracht niveau Lw

uitgedrukt (waar K do meetonzekerheid aangeeft). Het niveau van het door het toestel geëmitteerde lawaai wordt door de waarde van de trillingen versnelling a

uitgedrukt (waar K do meetonzekerheid aangeeft). Het in deze gebruiksaanwijzing aangegeven akoestische druk niveau Lp

en de waarde van trillingen versnelling werden conform de procedure van de norm EN 60745-1 gemeten. Het aangegeven niveau van trillingen a

kan voor de voorlopige beoordeling van de blootstelling aan trillingen gebruikt worden. Het aangegeven niveau van trillingen is kenmerkend alleen voor de basis toepassingsgebieden van het toestel. Bij toepassing voor andere doeleinden of met andere werktuigen kan het trillingenniveau veranderen. Gebrekkig of niet regelmatig onderhoud kunnen eveneens de blootstelling aan trillingen tijdens het werk verhogen. De bovenstaande omstandigheden kunnen de blootstelling aan trillingen tijdens het werk verhogen. Om de blootstelling aan trillingen goed te schatten, neem de periodes van het uitzetten van het toestel o de periodes van het aanzetten zonder gebruik in acht. Na uitgebreide schatting van alle actoren kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico’s van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werktuigen, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk. MILIEUBESCHERMING De elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat stoen gevaarlijk voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid. Li-Ion Accu’s / batterijen mogen niet met het huishoudelijk afval worden afgevoerd, het is eveneens verboden om in vuur of water te werpen. Laat de beschadigde of afgedankte accu’s op een juiste manie recycleren conform de geldende richtlijn inzake utilisatie van accu’s en batterijen.

• Wijzigingen voorbehouden. „Topex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spółka z ograniczoną odpowiedzialnością]” Commanditaire Vennootschap [Spółka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: „Topex Groep”) deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: „Gebruiksaanwijzing”), waaronder de tekst, geplaatste foto’s, schema’s, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februari 1994 inzake auteursrechten en aanverwante rechten (Stb. 2006, Nr. 90, Pos. 631 met latere aanpassingen) beschermd. Kopiëren, bewerken, publiceren en modiceren voor handelsdoeleinden van deze Gebruiksaanwijzing alsook enkele delen ervan zonder schriftelijke toestem
