58G013 - Daudzfunkcionālie rīki Graphite - Bezmaksas lietošanas instrukcija

Zīmols	Graphite
Modelis	58G013
Produkta veids	Bezvadu daudzfunkciju instruments
Barošanas spriegums	18 V līdzstrāva
Akumulatora tips	Litija-jons (Li-Ion)
Akumulatora ietilpība	2000 mAh (akumulators 58G001)
Sviešanas bez slodzes	5000 - 20000 min⁻¹
Sviešanas leņķis	3°
Instrumentu stiprinājuma sistēma	Bez instrumentiem (ātrās atbrīvošanas svira)
Svars	1,8 kg
Skaņas spiediena līmenis (slīpēšana)	90,8 dB(A)
Skaņas jaudas līmenis (slīpēšana)	101,8 dB(A)
Vibrācijas paātrinājuma vērtība (slīpēšana, galvenais rokturis)	8,813 m/s²
Aizsardzības klase	III (akumulators)
Lādētājs	Modelis 58G002, 230 V~, 50 Hz
Galvenās funkcijas	Zāģēšana, slīpēšana, skrāpēšana, griešana
Apkope	Tīrīt ar sausu drānu, nelietot ūdeni
Drošība	Izlasīt instrukciju, valkāt aizsargaprīkojumu (brilles, maska, cimdi)
Rezerves daļas	Akumulators, lādētājs, darba instrumenti (asmeņi, skrāpji utt.)
Ražotājs	Grupa Topex, Varšava, Polija

Bieži uzdotie jautājumi - 58G013 Graphite

Kā nomainīt asmeni vai darba instrumentu?

Lai nomainītu instrumentu, pavelciet ātrās stiprināšanas sviru uz priekšu, ievietojiet instrumentu starp patronas paplāksnēm, izlīdzinot caurumus ar tapām, pēc tam nolaidiet sviru, lai nostiprinātu. Pārliecinieties, ka instruments ir labi nostiprināts pirms lietošanas.

Kā uzlādēt akumulatoru?

Izņemiet akumulatoru no instrumenta. Pievienojiet lādētāju 230 V maiņstrāvas kontaktligzdai. Ievietojiet akumulatoru lādētājā. Sarkanā diode norāda uzlādi, zaļā diode norāda uzlādi pabeigta. Nepārsniedziet 8 stundu uzlādes laiku.

Cik ilgi uzlādējas akumulators?

Ar lādētāju 58G002 akumulators 58G001 (2000 mAh) uzlādējas 1 stundā, bet akumulators 58G004 (4000 mAh) 2 stundās.

Kādi piederumi ir saderīgi ar šo instrumentu?

Instruments ir saderīgs ar piederumiem, kas aprīkoti ar universālu 9 caurumu stiprinājuma sistēmu (2 mm caurumi izvietoti ik pēc 30° uz apļa ar rādiusu 10 mm). Piemēri: zāģa asmeņi, slīpēšanas plāksnes, skrāpji.

Kā regulēt griešanās ātrumu?

Izmantojiet ātruma regulēšanas pogu (4), kas atrodas zem galvenā roktura. Diapazons ir no 1 (lēns) līdz 6 (ātrs), atbilstoši svārstībām no 5000 līdz 20000 min⁻¹.

Ko darīt, ja rodas dūmi vai neparasta darbība?

Nekavējoties izslēdziet instrumentu ar slēdzi un izņemiet akumulatoru. Neturpiniet lietot ierīci un sazinieties ar pilnvarotu servisa centru.

Vai es varu izmantot instrumentu lietū vai mitrā vidē?

Nē, instruments nav piemērots darbam mitrā vidē. Sargājiet to no ūdens un mitruma, lai izvairītos no elektrošoka riska.

Kā tīrīt daudzfunkciju instrumentu?

Izmantojiet sausu drānu vai saspiestu gaisu ar zemu spiedienu, lai notīrītu ventilācijas spraugas. Nekad neizmantojiet ūdeni, šķīdinātājus vai agresīvus tīrīšanas līdzekļus.

Kādas ir vibrācijas un trokšņa vērtības?

Slīpēšanai skaņas spiediena līmenis ir 90,8 dB(A) un vibrācijas paātrinājums uz galvenā roktura ir 8,813 m/s². Vērtības zāģēšanai un skrāpēšanai ir norādītas instrukcijā.

Kā pārstrādāt instrumentu un akumulatoru pēc to kalpošanas laika beigām?

Izmetiet instrumentu vai akumulatoru kopā ar sadzīves atkritumiem. Nododiet tos šķiroto atkritumu savākšanas punktā elektrisko ierīču un akumulatoru pārstrādei. Ievērojiet vietējos noteikumus.

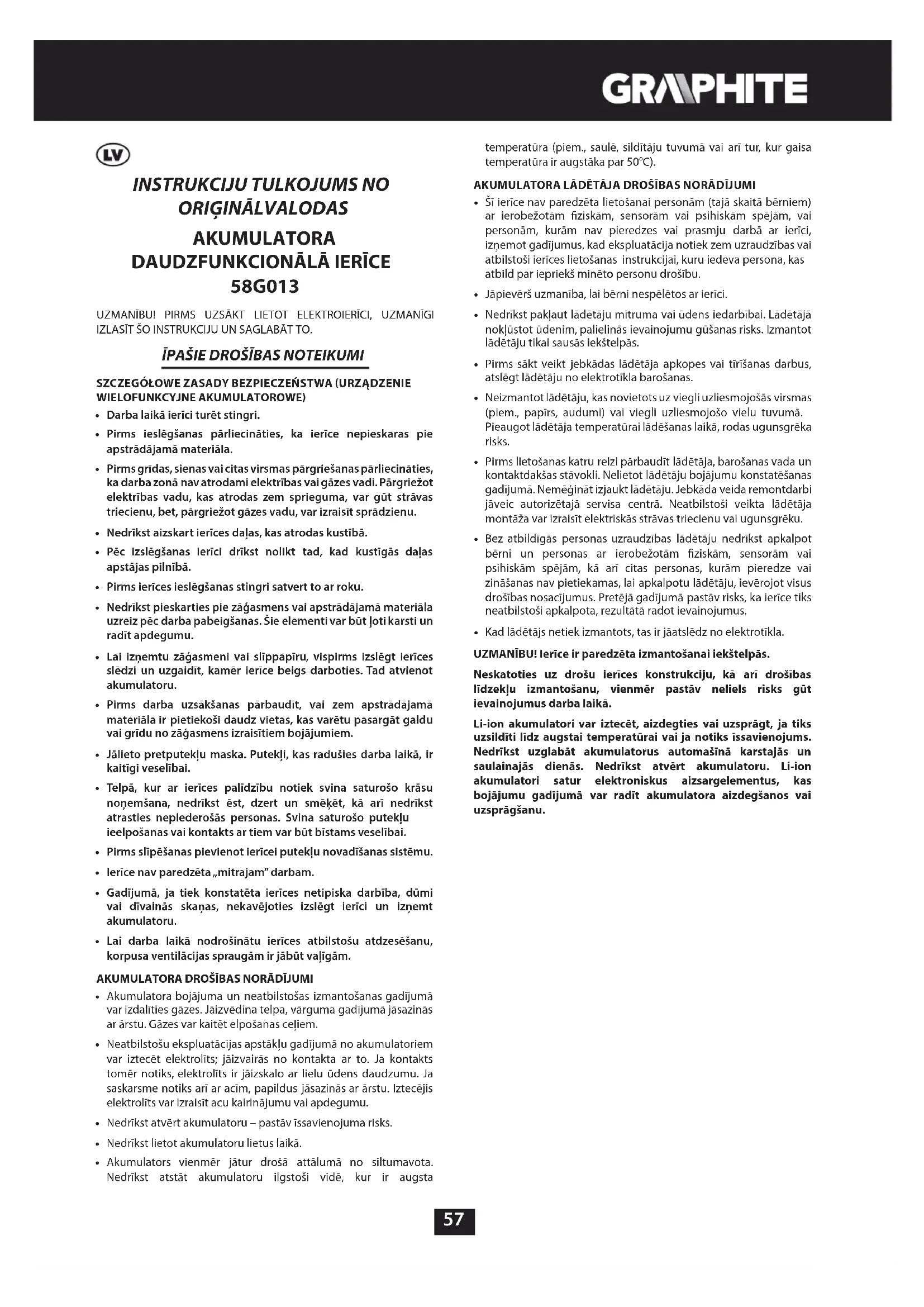

LIETOŠANAS INSTRUKCIJA 58G013 Graphite

• Darba laikā ierīci turēt stingri.
- Pirms ieslēgšanas pārliecināties, ka ierīce nepieskaras pie apstrādājamā materlāla.
- Pirms grīdas, sienas vai citas virsmas pārgriešanas pārliecināties, ka darba zonā nav atrodami elektrības vai gāzes vadi. Pārgriežot elektrības vadu, kas atrodas zem sprieguma, var gūt strāvas trieclenu, bet, pārgriežot gāzes vadu, var izraisit sprādzlienu.
- Nedrikst aizskart ierīces daļas, kas atrodas kustībā.

- Pēc izslēgšanas ierīci drīkst nolikt tad, kad kustīgās dajas apstājas pilnībā.

- Pirms ierīces ieslēgšanas stingri satvert to ar roku.

- Nedrikst pieskarties pie zāgasmens vai apstrādājamā materiāla uzreiz pēc darba pabeigšanas. Šie elementi var būt ľoti karsti un radīt apdegumu.

- Lai iznemtu zāgasmeni vai slīppapīru, vispirms izslēgt ierīces slēdzi un uzgaidīt, kamēr ierīce beigs darboties. Tad atvienot akumulatoru.

- Pirms darba uzsākšanas pārbaudit, vai zem apstrādājamā materiāla ir pietiekoši daudz vietas, kas varētu pasargāt galdu vai grīdu no zāgasmens izraisītiem bojājumiem.

- Jālieto preputekļu maska. Putekļi, kas radušies darba laikā, ir kaitīgi veselibai.

- Telpā, kur ar ierīces palīdzību notiek svina saturošo krāsu nonēmšana, nedrikst ēst, dzert un smēķet, kā arī nedrikst atrasties nepiederošās personas. Svina saturošo putekļu ieelpošanas vai kontakts ar tiem var būt bīstsams veselibai.

- Pirms slīpēšanas pievienot ierīcei putekļu novadīšanas sistēmu.

- lerice nav paredzēta „mitrajam“ darbam.

- Gadījumā, ja tiek konstatēta ierīces netipiska darbība, dūmi vai divainās skaņas, nekavējoties izslēgt ierīci un izņemt akumulatoru.

- Lai darba laikā nodrošinātu ierīces atbilstošu atdzesēšanu, korpusa ventilācijas spraugām ir jābūt valīgām.

AKUMULATORA DROŠĪBAS NORĀDĪJUMI

• Akumulatora bojājuma un neatbilstošas izmantošanas gadījumā var izdalīties gāzes. Jāizvēdina telpa, vārguma gadījumā jāsazinās ar ārstu. Gāzes var kaitēt elpošanas celjiem.
• Neatbilstošu ekspluatācijas apstākļu gadījumā no akumulatoriem var iztecēt elektrolīts; jāizvairās no kontakta ar to. Ja kontakts tomēr notiks, elektrolits ir jāizskalo ar lielu ūdens daudzumu. Ja saskarsme notiks ari ar acīm, papildus jāsazinās ar ārstu. Iztecējis elektrolīts var izraisīt acu kairinājumu vai apdegumu.
• Nedrikst atvērt akumulatoru – pastāv ëssavienojuma risks.
• Nedrīkst lietot akumulatoru lietus laikā.
• Akumulators vienmēr jātur drošā attālumā no siltumavota. Nedrikst atstāt akumulatoru ilgstoši vidē, kur ir augsta

temperatūra (piem., saulē, sildītāju tuvumā vai arī tur, kur gaisa temperatūra ir augstāka par 50°C).

AKUMULATORA LĀDĒTĀJA DROŠĪBAS NORĀDĪJUMI

- Šī ierīce nav paredzēta lietošanai personām (tajā skaitā bērniem) ar ierobežotām fiziskām, sensorām vai psihiskām spējām, vai personām, kurām nav pieredzes vai prasmju darbā ar ierīcī, izņemot gadījumus, kad ekspluatācija notiek zem uzraudzības vai atbilstoši ierīces lietošanas instrukcijai, kuru iedeva persona, kas atbild par iepriekš minēto personu drošību.

- Jāpievērš uzmanība, lai bērni nespēlētos ar ierīci.

- Nedrikst pakļaut lādētāju mitruma vai ūdens iedarbībai. Lādētājā nokļūstot ūdenim, palielinās ievainojumu gūšanas risks. Izmantot lādētāju tikai sausās iekštelpās.

- Pirms säkt veikt jebkādas lādētāja apkopes vai tīrīšanas darbus, atslēgt lādētāju no elektrotikla barošanas.

- Neizmantot lādētāju, kas novietots uz viegli uzliesmojošās virsmas (piem., papīrs, audumi) vai viegli uzliesmojošo vielu tuvumā. Pieaugot lādētāja temperatūrai lādēšanas laikā, rodas ugunsgrēka risks.

- Pirms lietošanas katru reizi pärbaudīt lādētāja, barošanas vada un kontaktdakšas stāvokli. Nelietot lādētāju bojājumu konstatēšanas gadījumā. Nemėgināt izjaukt lādētāju. Jebkāda veida remontdarbi jāveic autorizētajā servisa centrā. Neatbilstoši veikta lādētāja montāža var izraisīt elektriskās strāvas triecienu vai ugunsgrēku.

- Bez atbildigās personas uzraudzības lādētāju nedrikst apkalpot bērni un personas ar ierobežotām fiziskām, sensorām vai psihiskām spējām, kā ari citas personas, kurām pieredze vai zināšanas nav pietiekamas, lai apkalpotu lādētāju, ievērojot visus drošības nosacijumus. Pretējā gadījumā pastāv risks, ka ierīce tiks neatbilstoši apkalpota, rezultātā radot ievainojumus.

- Kad lādētājs netiek izmantots, tas ir jāatslēdz no elektrotikla.

UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās.

Neskatoties uz drošu ierices konstrukciju, kā arī drošības līdzekļu izmantošanu, vienmēr pastāv nellels risks gūt ievainojumus darba laikā.

Li-ion akumulatori var iztecët, aizdegties vai uzsprägt, ja tiks uzsilditi lidz augstai temperatürai vai ja notiks ëssavienojums. Nedrikst uzglabät akumulatorus automašinä karstajäs un saulainajäs dienäs. Nedrikst atvërt akumulatoru. Li-ion akumulatori satur elektroniskus aizsargelementus, kas bojājumu gadijumä var radit akumulatora aizdegšanos vai uzsprägšanu.

Izmantoto piktogrammu skaidrojums

1. UZMANĪBU! levērot īpašus drošības pasākumus.
2. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus!
3. Lietot personigos aizsarglidzeklus (aizsargbrilles un dzirdes aizsargus).
4. Strādāt aizsargmaskā!
5. Strādāt aizsargcimdos.
6. Nepielaist bērnus pie ierīces.
7. Strādāt aizsargapgērbā.
8. Sargāt ierīci no mitruma.
9. Izņemt akumulatoru no ierīces pirms regulēšanas vai tīrīšanas.
10. lerīce paredzēta darbam iekštelpās.
11. Akumulatoru maks. pieļaujamā temperatūra ir 45°C.
12. Nemest akumulatoru uguni.
13. Otrreizēja izejvielu pārstrāde.
14. Lādētāja otrā aizsardzības klase.
15. Nemest akumulatoru üdeni.

UZBÜVE UN PIELIETOJUMS

Daudzfunkcionālā ierīce ir manuālā elektroierīce, kas tiek barota no akumulatora. Ierīces piedziņu veido līdzstrāvas kolektora dzinējs ar pastāvīgajiem magnētiem, kura griešanās ātrums tika mainīts pret svārstību kustībām. Pateicoties iespējai izmantot dažādus darbinstrumentus, var veikt dažāda veida darbus. Šāda tipa ierīces tiek plaši izmantotas koksnes, koksnes izstrādājumu, plastmasu, dzelzi nesaturošu metālu un nostiprinošu elementu (piem., naglu, skrūvju u.tml.) zāgēšanai un pārgriešanai, izmantojot atbilstošus darbinstrumentus.

lerīci var izmantot arī apstrādājot mīkstās flīzes, slīpējot vai kasot nelielas virsmas ar sauso apstrādes veidu. lerīces priekšrocība ir spēja veikt iepriekš minēto materiālu apstrādi grūti pieejamās vietās vai malu tuvumā.

lerīces pielietošanas jomas ir sīkie modelēšanas darbi, atslēdznieku un galdnieku darbi, kā arī visa veida amatierdarbi.

Nedrikst izmantot elektroierici neatbilstoši mērķim, kuram tā ir paredzēta. Elektroierice ir jālieto tikai kopā ar originālu aprikojumu.

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir aprakstīti šis instrukcijas grafiskajā dājā.

1. Svira darbinstrumentu ātrajai montāžai

2. Slēdzis

3. Savilce

4. Griešanās ātruma regulētājpoga

5. Papildrokturis

6. Puteklu novadīšanas uzlika

7. Akumulators

8. Akumulatora stiprinājuma poga

9. Lādētājs

10. LED diodes

11. Akumulatora uzlādes stāvokļa indikācijas poga

12. Akumulatora uzlādes stāvokļa indikācija (LED diodes)

13. Apgaismojums

* Attēls un izstrādājums var nedaudz atškirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMÃCIJA

APRİKOJUMS UN PIEDERUMI

1. Darba uzgali - 1 gab.

SAGATAVOŠANĀS DARBAM

AKUMULATORA IZNEMŠANA/IELIKŠANA

• Nospiest akumulatora stiprinājuma pogu (8) un izņemt akumulatoru (7) (A att.).
• lelikt uzlādētu akumulatoru (7) rokturī, līdz tiks sadzirdēts akumulatora stiprinājuma pogas (8) klikšķis.

AKUMULATORA UZLÄDE

Ierīce tiek piegādāta ar dalēji uzlādētu akumulatoru. Akumulatora uzlāde ir jāveic gaisa temperatūrā no 4°C lidz 40°C. Jaunais akumulators vai tāds, kas ilgstoši netika izmantots, sasniegs pilnu barošanas spēju aptuveni pēc 3-5 uzlādēšanas un izlādēšanas cikliem.

• Izņemt akumulatoru (7) no ierīces (A att.).
• leslēgt lādētāju (9) tīkla ligzdā (230 V AC).
• Ielikt akumulatoru (7) lādētājā (9) (B att.). Pārbaudīt, vai akumulators ir pareizi ielikts (ievietots līdz galam).

Pēc lādētāja ieslēgšanas barošanas tīklā (230 V AC), lādētājam sāks degt zaļā diode (10), kas signalizē par sprieguma pieslēgšanu.

levietojot akumulatoru (7) lādētājā (9), lādētājam sāks degt sarkanā diode (10), kas norāda uz akumulatora lādēšanas procesu.

Aprakstu par vienlaicīgi mirgojošām akumulatora uzlādes stāvokļa indikācijas zaļajām diodēm (12) skat. zemāk

• Mirgo visas diodes – signalize par akumulatora izlādi un nepieciešamību to uzlādēt.
• Mirgo 2 diodes – signalizē par daļēju izlādi.
• Mirgo 1 diode – signalizē par akumulatora augstu uzlādes limeni.

Pēc akumulatora uzlādes degs lādētāja zaļā diode (10), bet visas akumulatora uzlādes stāvokļa indikācijas diodes (12) degs nepārtraukti. Pēc neilga laika (apt. 15 sek.) šīs diodes (12) nodzisīs.

Nedrikst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies pēc pilnas akumulatora uzlādes. Lādētāja zalā diode turpinās degt. Akumulatora uzlādes stāvokļa indikācijas diodes nodzīsis pēc kāda laika. Atslēgt barošanu pirms akumulatora izņemšanas no lādētāja ligzdas. Izvairities no secigām īsām uzlādēm. Nav jāuzlādē akumulatori pēc ierīces īsā izmantošanas laika. levērojams laika samazlnājums starp uzlādes reizēm norāda uz to, ka akumulators ir nolietojies un tas ir jānomaina.

Uzlādes laikā akumulators uzkarst. Neveikt darbu uzreiz pēc lādēšanas – uzgaidīt, kamēr akumulators sasniegs istabas temperatūru. Tas pasargās no akumulatora bojājumiem.

AKUMULATORA INDIKACIJA PAR AKUMULATORA UZLADES STAVOKLI

Akumulators ir aprikots ar akumulatora uzlādes stāvokļa indikāciju (3 LED diodes) (12). Lai pārbaudītu akumulatora uzlādes stāvokli, jānospiež akumulatora uzlādes stāvokļa indikācijas poga (11) (C att.). Visu LED diožu degšana nozīmē akumulatora augstu uzlādes limeni. Divu LED diožu degšana nozīmē daļēju izlādi. Tikai vienas LED diodes degšana nozīmē akumulatora izlādi un nepieciešamību to uzlādēt.

PAPILDROKTURA MONTAŽA

Drošibas nolūkos elektroierīces lietošanas laikā vienmēr jāizmanto papildrokturis.

Papildrokturis (5) tiek montëts vienä no ierīces galvas atverëm. leteicams, lietot elektroierīci ar papildrokturi. Ja darba laikā ierīce tiek turēta ar divām rokām (izmantojot arī papildrokturi), tiek nodrošināta lielāka kontrole pār atsitiena spēku vai atvelkamo momentu palaišanas laikā, kas samazina traumu gūšanas risku atsitiena laikā.

DARBINSTRUMENTA IZVĚLE

Akumulatora daudzfunkcionālajai iericei ir izmantojami darbinstrumenti ar atvērtā tipa universālo stiprinājuma sistēmu (ar 9 atverēm). Atveres ir izvietotas ik pēc 30° uz rīnka līnijas ar rādiusu 10 mm, atveru diametrs 2 mm (dažas atveres varbūt atvērtā izgriezuma formā).

Zemāk tabulā ir norādīti darbinstrumentu izmantošanas piemēri.

	Nosaukums	Materiāla veids	Pielietojums	Piemērs
	Zāg as men s metālam HSS	Metāls (piem., naglas, skrūves, mazāki profili), dzelzi nesaturošie metāll.	S ma l k ā ki sadalošie un dzilum grie-zumi.	Šauro profilu noisināšana, nostiprinosu elementu, piemēram, savil-ču, pargriešana.
	P u s a p a | š disks koksnel HCS	Koksne, koksnes izstrādājumi, plas-tmasa.	Sadalošie un dzilumgriezu-mi stūros, grūti pieejamās vie-tās vai virsmas tuvumā.	Šaurie dz ilu m g r i ezu-mi viengaba-lainā koksnē, piemēram, ven-tilācijas režgim.
	Zāg as men s koksnel HCS	Koksne, koksnes izstrādājumi, plas-tmasa.	Sadalošie un dzilumgriezu-mi stūros, grūti pieejamās vie-tās vai virsmas tuvumā.	I z g r i e z u m i mēbeļu plātnēs, gri dli s tu saisināšana, dzilumgriezumi, montejot gridas paneļus.
	P u s a p a | š disks ar volf-rama slāni	Cementa gropes, mikstas flīzes, cietaka plastmasa un citi materiāl.	Apgriešana un nogriešana stu-ru tuvumā vai grūti pieejamās vietās.	Gropju likvi-dēsana, atveru izgriešana flīzes vai plastmasa.
	Slipēša na spēda Delta	Koksne, koksnes izstrādājumi, abrazivie materiāl.	Slipēšana grūti pieejamās vietās, kā arl stūros uz cietās pamatnēs.	Javu vai flīzu līmes nonem-šana, viengaba-lainās koksnes slipešana un pulešana.

StIngrals kasiklis

Gridsegumi, gridas, flizes.

Miksto materialu, kas atrodas uz cietas pamatnes, kasišana.

Javu, gridsegumu vai filizu limes atlikumu nopemsana.

DARBINSTRUMENTU MONTĀŽA

• Atvilkt sviru darbinstrumentu ātrajai montāžai (1) uz priekšu (D att.).
• Ielikt darbinstrumentu starp abām darbinstrumentu turētāja starplikām tā, lai atvere trāpītu uz augšējās starplikas izvirzījuma.
• Lai nodrošinātu operatoram ěrtu un drošu darbu, darbinstrumentus var nostiprināt darbinstrumentu turētājā jebkurā pozīcijā ar nosacījumu, ka darbinstrumentu atvere trāpa uz augšējās starplikas izvirzījuma (E att.).
• Darbinstruments ir jāmontē tādā veidā, lai izliekums būtu virzīts uz leju.
• Piestiprināt darbinstrumentu izvēlētajā stāvoklī, nolaižot sviru darbinstrumentu ātrajai montāžai (1) (D att.).

Pārbaudīt, vai darbinstruments ir nostiprināts pareizi. Nepareizi vai dalēji piestiprināti darbinstrumenti darba laikā var noslīdēt un radīt bīstamu situāciju apkalpojošajam personālam.

PUTEKLU NOVADIŠANA

Tādu materiālu kā svina saturošu krāsu, dažu koku škirņu, piemēram, ozolu un dižskābaržu, vai azbesta saturošu materiālu putekļi ir kaitīgi veselībai. Tādejādi, ieteicams, izmantot ārējās putekļu novadišanas sistēmas, nodrošināt darba vietu ar labu ventilāciju, kā arī izmantot preptutekļu masku ar putekļu absorbētāju.

lerīce ir aprikota ar putekļu novadīšanas uzliku, kuru nepieciešams pievienot pie ārējās putekļu novadīšanas sistēmas, piemēram, pie putekļsūcēja, kas piemērots konkrētā putekļu veida nosūkšanai.

PUTEKŁU NOVADĪŠANAS UZLIKAS DEMONTĀŽA

• Nonemt darbinstrumentu, ja tas ir piestiprināts.
• Atvērt savilci (3) un noņemt putekļu novadīšanas uzliku (6).

Putekļu novadišanas uzlikas (6) montāža notiek tās demontāžas pretējā secībā.

DARBS/ IESTATIJUMI

Pirms darbinstrumentu izmantošanas pārbaudīt to stāvokli. Nedrikst izmantot izrobītus, saplaisājušus vai citādi bojātus darbinstrumentus. Nekavējoties nomainīt nolietotos darbinstrumentus pirms lietošanas. Pēc darba belgām vienmēr atslēgt ierīci un uzgaidīt, kamēr darbinstruments apstāsies pilnībā. Tikai tad ierīci var nolikt. Nedrikst bremzēt kustībā esošo darbinstrumentu, piespiežot to pie apstrādājamā materiāla.

IESLĚGŠANA / IZSLĚGŠANA

leslēgšanas un darba laikā ierīce jātur ar abām rokām.

leslēgšana – pārvietot slēdža (2) pogu uz priekšu pozīcijā „I”.

Izslēgsana – pārvietot slēdža (2) pogu atpakal pozīcijā „O” (F att.).

Katru reizi nospiežot slēdža (2) pogu, sāk degt divas LED diodes (13), kas atrodas ierīces galvas abās pusēs darba vietas apgaismošanai.

GRIEŠANĀS ĀTRUMA REGULĒŠANA

Pamatroktura apakšējā dalā atrodas griešanās ātruma regulētājpoga (4) (G att.). Regulēšanas diapazons ir no 1 līdz 6. Griešanās ātrumu var mainit atkarībā no lietotāja vajadzībām.

Jäbüt uzmanīgiem, lai neaizsegtu ierīces korpusā esošās atveres, kas kalpo ierīces dzinēja ventilēšanai.

DARBIBAS PRINCIPS

Pateicoties svārstību biežumam 5000 - 20000/min. zem lenka 3°, elektroierīce nodrošina precīzu darbu nelielās virsmās un stūros.

ZAGEŠANA/PARGRIEŠANA

Jäizmanto tikai labā tehniskā stāvokli esošie darbinstrumenti, kas nav bojāti. Pirms koksnes, skaidu plāksnes, koksnes izstrādājumu un līdzigu materiālu zāgēšanas vai pārgriēšanas pārbaudīt, vai tie nesatur tādus sveškermenus kā naglas, skrūves u.tml. Likvidēt sveškermenus vai izmantot atbilstošu zāgasmeni to likvidēšanai. Dzilgriezumus drīkst veikt tikai tādos mīkstos materiālos kā koksne, Ģipša plāksnes u.tml. Zāgējot flizes, darbinstruments nolietosies ātrāk.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulēšanu, remontu vai apkalpošanu, izņemt akumulatoru no ierīces.

APKOPE UN UZGLABĀŠANA

• leteicams, tīrīt ierīci katru reizi pēc lietošanas.
• Tīrīšanai nedrīkst izmantotūdeni vai jebkādus citus škīdrumus.
• lerīce ir jātīra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.
• Neizmantot tīrīšanas līdzekļus vai škīdinātājus, jo tie var sabojāt plastmasas daļas.
• Regulāri jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu ierīces pārkaršanu.
• lerīce vienmēr jāuzglabā sausā bērniem nepieejamā vietā.
• lerice jäuzglabā ar izņemtu akumulatoru.

Jebkāda veida defekti ir jānovērš ražotāja autorizētajos servisa centros.

TEHNISKIE PARAMETRI

Akumulatora daudzfunkcionālā ierīce 58G013
Parametrs Vērtība
Barošanas spriegums 18 V DC
Svārstību skaits tukšgaitā 5000-20000 min ^-1
Svārstību lenķis 3°
Darbinstrumentu stiprinājuma sistēma bezatslēgu
Aizsardzības klase III
Masa 1,8 kg
Ražošanas gads 2019
58G013 nozīmē gan tipu, gan ierīces apzīmējumu

Graphite Energy+ sistēmas akumulators
Parametrs Vērtība
Akumulators	58G001	58G004
Akumulatora spriegums	18 V DC	18 V DC
Akumulatora tips	Li-Ion	Li-Ion
Akumulatora kapacitāte	2000 mAh	4000 mAh
Vides temperatūras diapazons	4^ - 40^	4^ - 40^
Lādēšanas laiks ar lādētāju 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Ražošanas gads	2019	2019

Graphite Energy+ sistēmas lādētājs
Parametrs Vērtība
Lādētāja tips 58G002
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Lādēšanas spriegums	22 V DC
Maks. lādēšanas strāva	2300 mA
Vides temperatūras diapazons	4°C – 40°C
Akumulatora 58G001 lādēšanas laiks	1 h
Akumulatora 58G004 lādēšanas laiks	2 h
Elektroaizsardzības klase	II
Masa	0,300 kg
Ražošanas gads	2019

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis (slīpēšana)	Lp_A=90,8 dB(A) K=3 dB(A)
Akustiskā spiediena līmenis (zāgēšana)	Lp_A=96,8 dB(A) K=3 dB(A)
Akustiskā spiediena līmenis (kasišana)	Lp_A=94,4 dB(A) K=3 dB(A)
Akustiskās jaudas līmenis (slīpēšana)	Lw_A=101,8 dB(A) K=3 dB(A)
Akustiskās jaudas līmenis (zāgēšana)	Lw_A=107,8 dB(A) K=3 dB(A)
Akustiskās jaudas līmenis (kasišana)	Lw_A=105,4 dB(A) K=3 dB(A)
Vērtība, kas mēra vibrāciju paātrinājumu (slīpēšana – galvenais rokturis)	a_n=8,813 m/s^2 K=1,5 m/s^2
Vērtība, kas mēra vibrāciju paātrinājumu (slīpēšana – palīgrokturis)	a_n=12,161 m/s^2 K=1,5 m/s^2
Vērtība, kas mēra vibrāciju paātrinājumu (zāgēšana – galvenais rokturis)	a_n=7,924 m/s^2 K=1,5 m/s^2
Vērtība, kas mēra vibrāciju paātrinājumu (zāgēšana – palīgrokturis)	a_n=13,089 m/s^2 K=1,5 m/s^2
Vērtība, kas mēra vibrāciju paātrinājumu (kasišana – galvenais rokturis)	a_n=11,925 m/s^2 K=1,5 m/s^2
Vērtība, kas mēra vibrāciju paātrinājumu (kasišana – palīgrokturis)	a_n=15,258 m/s^2 K=1,5 m/s^2

Informācija par troksni un vibrāciju

Ierīces emitētā trokšņa limenis ir aprakstīts caur emitētā akustiskā spiediena limeni Lp A un akustiskās jaudas limeni Lw A (kur K ir mērījuma neprecizitāte). Ierīces emitētās vibrācijas ir aprakstītas caur vērtību a _h , kas mēra vibrāciju paātrinājumu, (kur K ir mērījuma neprecizitāte).

Šajā instrukcijā norādītais emitētā akustiskā spiediena limenis Lp A , akustiskās jaudas limenis Lw A kā arī vērtība a _h , kas mēra vibrāciju paātrinājumu, ir mērita saskaṇa ar standartu EN 60745-1. Norādītā vērtība ah, kas mēra vibrāciju paātrinājumu,

var tikt izmantota ierīču salīdzināšanai un vibrācijas ekspozīcijas sākotnējam novērtējumam.

Dotais vibrāciju limenis ir representatīvais lielums attiecībā pret elektroierīces pamatizmantošanas mērķiem. Ja ierīce tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, vibrāciju limenis var mainīties. Augstāku vibrācijas limeni ietekmēs nepietiekama vai pārāk reta ierīces kopšana. lepriekš minētie iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precīzi novērtētu vibrācijas ekspoziciju, jānem vērā periodi, kad elektroierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota darbam. Detalizēti novērtējot visus faktorus, kopējā vibrācijas ekspozicija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drośības pasākumi kā elektroierīces un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrikst izmest kopā ar sadzives atkritumiem. Tie ir jānodod utilizācijai attiecigajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitigās vielas. Ierīce, kura netika pakļauta ottreizējai izejvielu pāstrādei, rada potenciālus draudus videi un cilvēku veselibai.

Li-lon

Akumulatorus/ baterijas nedrikst izmest kopā ar sadzīves atkritumiem, mest ugunī vai ūdenī. Bojāti vai nolietoti akumulatori ir jānodod pareizajai otrreizējai pārstrādei saskaņa ar spēkā esošu direktīvu par akumulatoru un bateriju utilizāciju.

* Ir tiesības veikt izmaiņas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmák „Grupa Topex“) ar galveno ofisu Varšavă, ul. Pograniczna 2/4, informë, ka visa veída autortiesibas attiecibă uz dotâs instrukcijas (turpmák „Instrukcija“) saturu, tai skaită uz tâs tekstiem, masazinătăm fotogrăfijăm, shemăm, zimėjumiem, kă ari attiecibă uz tâs kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargătas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesibăm un blakustiesibăm“ (Likumu Vëstnesis 2006 nr. 90, 631. poz. ar turump. izm.). Visas Instrukcijas kopumă vai tâs noteikto dalju kopēšana, apstrăde, publicēšana vai modificēšana komercmērkiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretejă gadījumă pārkāpējs var tikt saukts pie kriminalas vai administrativās atbildibas.

ALGUPÄRASE

KASUTUSJUHENDI TÖLGE

MULTIFUNKTSIONAALNE AKU-

TÖÖRIIST

58G013

TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED

ERI-OHTUSNÕUANDED (MULTIFUNKTSIONAALNE AKU-TÖÖRIIST)
