58G013 - Daugiafunkciai įrankiai Graphite - Nemokama naudojimo instrukcija

Prekės ženklas	Graphite
Modelis	58G013
Produkto tipas	Belaidis daugiafunkcis įrankis
Maitinimo įtampa	18 V DC
Akumuliatoriaus tipas	Ličio jonų (Li-Ion)
Akumuliatoriaus talpa	2000 mAh (58G001 akumuliatorius)
Tuščiosios eigos svyravimai	5000 - 20000 min⁻¹
Svyravimo kampas	3°
Įrankių tvirtinimo sistema	Be įrankių (greito atlaisvinimo svirtelė)
Svoris	1,8 kg
Garso slėgio lygis (šlifavimas)	90,8 dB(A)
Garso galios lygis (šlifavimas)	101,8 dB(A)
Vibracijos pagreičio vertė (šlifavimas pagrindinė rankena)	8,813 m/s²
Apsaugos klasė	III (akumuliatorius)
Įkroviklis	Modelis 58G002, 230 V~, 50 Hz
Pagrindinės funkcijos	Pjovimas, šlifavimas, grandymas, pjaustymas
Priežiūra	Valyti sausa šluoste, nenaudoti vandens
Sauga	Perskaitykite instrukciją, naudokite apsaugines priemones (akinius, kaukę, pirštines)
Atsarginės dalys	Akumuliatorius, įkroviklis, darbo įrankiai (ašmenys, grandytuvai ir kt.)
Gamintojas	Grupa Topex, Varšuva, Lenkija

Dažnai užduodami klausimai - 58G013 Graphite

Kaip pakeisti ašmenis ar darbo įrankį?

Norėdami pakeisti įrankį, patraukite greito montavimo svirtelę į priekį, įkiškite įrankį tarp griebtuvo poveržlių, sulygiuodami skyles su kaiščiais, tada nuleiskite svirtelę, kad pritvirtintumėte. Prieš naudodami įsitikinkite, kad įrankis tvirtai laikosi.

Kaip įkrauti akumuliatorių?

Išimkite akumuliatorių iš įrankio. Prijunkite įkroviklį prie 230 V AC lizdo. Įstatykite akumuliatorių į įkroviklį. Raudonas diodas rodo įkrovimą, žalias diodas rodo, kad įkrovimas baigtas. Neviršykite 8 valandų įkrovimo laiko.

Koks yra akumuliatoriaus įkrovimo laikas?

Naudojant 58G002 įkroviklį, 58G001 akumuliatorius (2000 mAh) įkraunamas per 1 valandą, o 58G004 akumuliatorius (4000 mAh) per 2 valandas.

Kokie priedai yra suderinami su šiuo įrankiu?

Įrankis suderinamas su priedais, turinčiais universalią 9 skylučių tvirtinimo sistemą (2 mm skylutės, išdėstytos kas 30° ant 10 mm spindulio apskritimo). Pavyzdžiai: pjovimo diskai, šlifavimo plokštelės, grandytuvai.

Kaip reguliuoti sukimosi greitį?

Naudokite greičio reguliavimo ratuką (4), esantį po pagrindine rankena. Diapazonas nuo 1 (lėtas) iki 6 (greitas), atitinkantis 5000–20000 min⁻¹ svyravimų dažnį.

Ką daryti, jei atsiranda dūmų ar nenormalus elgesys?

Nedelsdami išjunkite įrankį jungikliu ir išimkite akumuliatorių. Toliau nenaudokite prietaiso ir kreipkitės į įgaliotą servisą.

Ar galiu naudoti įrankį lietuje ar drėgnoje aplinkoje?

Ne, įrankis nėra pritaikytas darbui drėgnoje aplinkoje. Saugokite jį nuo vandens ir drėgmės, kad išvengtumėte elektros smūgio rizikos.

Kaip valyti daugiafunkcį įrankį?

Naudokite sausą šluostę arba žemo slėgio suspaustą orą ventiliacijos angoms valyti. Niekada nenaudokite vandens, tirpiklių ar agresyvių valymo priemonių.

Kokios yra vibracijos ir triukšmo vertės?

Šlifavimo metu garso slėgio lygis yra 90,8 dB(A), o vibracijos pagreitis ant pagrindinės rankenos yra 8,813 m/s². Pjovimo ir grandymo vertės taip pat pateiktos instrukcijoje.

Kaip perdirbti įrankį ir akumuliatorių pasibaigus jų tarnavimo laikui?

Nemeskite įrankio ar akumuliatoriaus į buitines atliekas. Patalpinkite juos rūšiavimo punkte, skirtame elektrinių prietaisų ir baterijų perdirbimui. Laikykitės vietinių taisyklių.

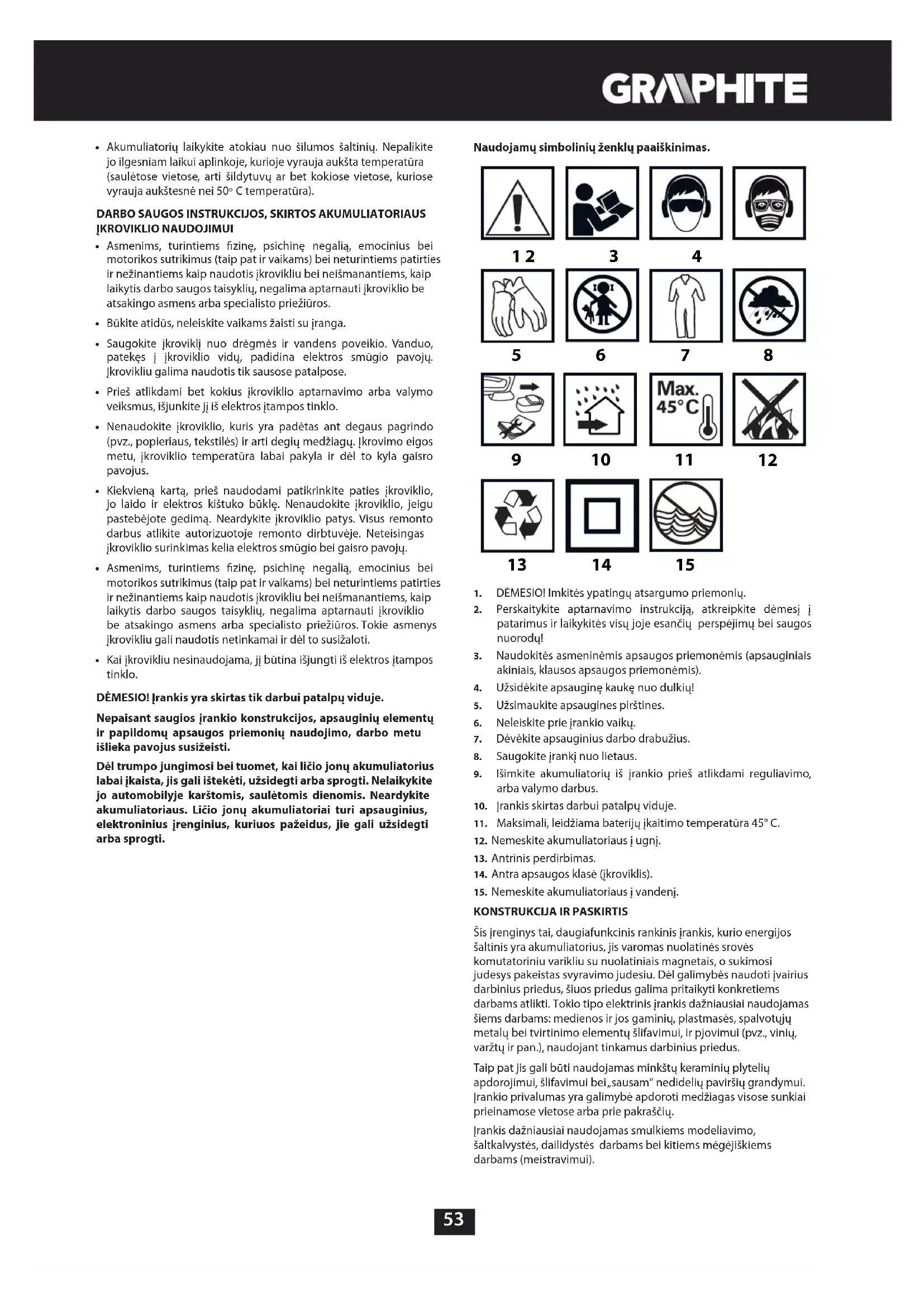

NAUDOJIMO INSTRUKCIJA 58G013 Graphite

• Darbo metu įrankį suimkite ranka ir tvirtai laikykite.
• Prieš jungdami įrankį įsitikinkite, kad darbinis priedas nesiliečia prie apdoroti paruoštos medžiagos.
• Prieš pjaudami grindis, sieną arba kitą paviršių būtinai patikrinkite, ar pjūvio vietoje nėra elektros laidų, dujų vamzdžių. Laido, kuriuo teka elektros įtampa, pažeidimas gali sukelti elektros smūgį, o pažeidus dujų vamzdį kyla sprogimo pavojus.

- Negalima liesti judančių įrankio dalių.

- Negalima padéti įrankio, kol jo detalės visiškai nenustoja judėti.

- Prieš jjungdami, įrankį tvirtai suimkite ranka.

- Negalima liesti pjūkliuko ir apdorojamo ruošinio iškart baigus darba, šie elementai gali būti laibai įkaitę, todėl galima nudegti.

- Norint pakeisti pjūkliuką arba šlifavimo popierių, visų pirma, įrankį reikia išjungti jungikliu ir palaukti kol jis nustos veikti, tuomet būtina ištraukti akumuliatorių.

- Prieš pradedant darbą reikia patikrinti, ar po apdorojama medžiaga yra užtektinai vietos ir néra pavojaus pjūkliuku pažeisti stalą arba grindis.

- Reikia užsidėti apsauginę kaukę nuo dulkių. Darbo metu kylančios dulkės yra kenksmingos sveikatai.

- Patalpoje, kurioje su įrankiu šalinami dažai, turintys švino priemaišų, negalima valgyti, gerti, rūkyti taip pat joje draudžiama būti tretiems asmenims. Kontaktas su dažais, turinčiais švino priemaišų arba jų įkvėpimas gali būti pavojingas sveikatai.

- Prieš šlifavimą, prie įrankio reikia prijungti dulkių nusiurbimo sistemą.

- Irankis nepritaikytas darbui „šlapiai“.

- Pastebėjus įrankiui nebūdingą veikimą, dūmus, keistą garsų skleidimą, jį reikia nedelsiant išjungti ir išimti akumuliatorių.

- Tinkamas įrankio aušinimas darbo metu užtikrinamas tik tada, kai ventiliacijos angos neuždengtos.

AKUMULIATORIAUS APTARNAVIMO IR NAUDOJIMO SAUGOS NUORODOS

• Dėl akumuliatoriaus gedimo arba netinkamo jo naudojimo gali išsiskirti dujos. Tuo atveju išvėdinkite patalpą ir jeigu prireikia pasitarkite su gydytoju. Dujos gali sukelti kvėpavimo takų ligas.
• Dėl netinkamų naudojimo sąlygų, iš akumuliatoriaus gali ištekėti elektrolitas. Venkite kontakto su juo. Jeigu atsitiktinai prisilietėte, elektrolitą nuplaukite gausiu vandens kiekiu. Jeigu elektrolito pateko į akis, būtinai kreipkitės į gydytoją. Ištekėjęs elektrolitas gali sudirginti akis arba nudeginti.
• Neardykite akumuliatoriaus – kyla trumpo kontaktų jungimosi pavojus.
• Nenaudokite įrankio akumuliatoriaus lyjant lietui.

- Akumuliatorių laikykite atokiau nuo šilumos šaltinių. Nepalikite jo ilgesniam laikui aplinkoje, kurioje vyrauja aukšta temperatūra (saulėtose vietose, arti šildytuvų ar bet kokiose vietose, kuriose vyrauja aukštesnė nei 50° C temperatūra).

DARBO SAUGOS INSTRUKCIJOS, SKIRTOS AKUMULIATORIAUS IKROVIKLIO NAUDOJIMUI

• Asmenims, turintiems fizinę, psichinę negalią, emocinius bei motorikos sutrikimus (taip pat ir vaikams) bei neturintiems patirties ir nežinantiems kaip naudotis įkrovikliu bei neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima aptarnauti įkroviklio be atsakingo asmens arba specialisto priežiūros.
• Būkite atidūs, neleiskite vaikams žaisti su įranga.
• Saugokite ikroviklj nuo drėgmės ir vandens poveikio. Vanduo, patekęs į ikroviklio vidų, padidina elektros smūgio pavojų. Ikrovikliu galima naudotis tik sausose patalpose.
• Prieš atlikdami bet kokius jkroviklio aptarnavimo arba valymo veiksmus, išjunkite ji iš elektros įtampos tinklo.
• Nenaudokite jkroviklio, kuris yra padėtas ant degaus pagrindo (pvz., popieriaus, tekstilės) ir arti degių medžiagų. Jkrovimo eigos metu, jkroviklio temperatūra labai pakyla ir dėl to kyla gaisro pavojus.
• Kiekvieną kartą, prieš naudodami patikrinkite paties jkroviklio, jo laido ir elektros kištuko būklę. Nenaudokite jkroviklio, jeigu pastebėjote gedimą. Neardykite jkroviklio patys. Visus remonto darbus atlikite autorizuotoje remonto dirbtuvėje. Neteisingas jkroviklio surinkimas kelia elektros smūgio bei gaisro pavojų.
• Asmenims, turintiems fizinę, psichinę negalią, emocinius bei motorikos sutrikimus (taip pat ir vaikams) bei neturintiems patirties ir nežinantiems kaip naudotis ikrovikliu bei neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima aptarnauti ikroviklio be atsakingo asmens arba specialisto priežiūros. Tokie asmenys ikrovikliu gali naudotis netinkamai ir dėl to susižaloti.
• Kai jkrovikliu nesinaudojama, jj būtina išjungti iš elektros įtampos tinklo.

DĖMESIO! Įrankis yra skirtas tik darbui patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių elementų ir papildomų apsaugos priemonių naudojimo, darbo metu išlieka pavojus susižeisti.

Dèl trumpo jungimosi bei tuomet, kai ličio jonų akumuliatorius labai įkaista, jis gali ištekėti, užsidegti arba sprogti. Nelaikykite jo automobilyje karštomis, saulėtomis dienomis. Neardykite akumuliatoriaus. Ličio jonų akumuliatoriai turi apsauginius, elektroninius įrenginius, kuriuos pažeidus, jie gali užsidegti arba sprogti.

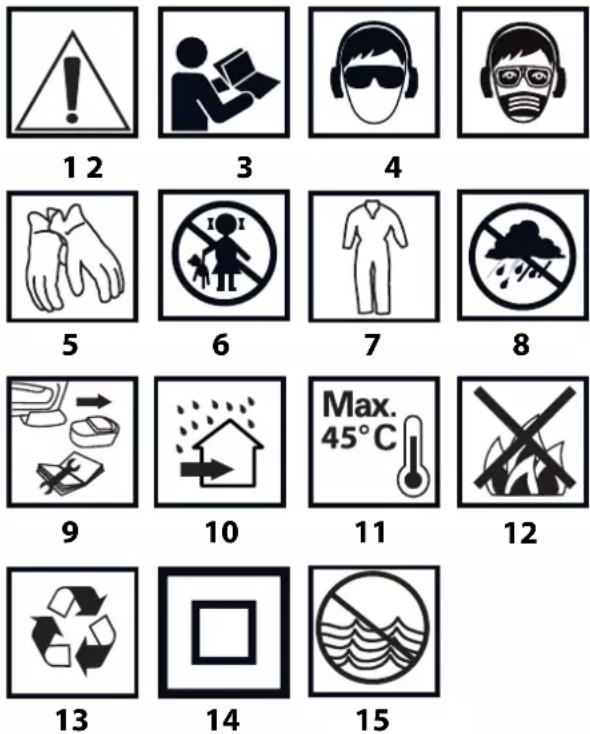

Naudojamų simbolinių ženklų paaiškinimas.

1. DÉMESIO! Imkitės ypatingų atsargumo priemonių.
2. Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį j patarimus ir laikykitės visų joje esančių perspėjimų bei saugos nuorodų!
3. Naudokitės asmeninėmis apsaugos priemonėmis (apsauginiais akiniais, klausos apsaugos priemonėmis).
4. Užsidėkite apsauginę kaukę nuo dulkių!
5. Užsimaukite apsaugines pirštines.
6. Neleiskite prie įrankio vaikų.
7. Dévékite apsauginius darbo drabužius.
8. Saugokite jrankj nuo lietaus.
9. Išimkite akumuliatorių iš įrankio prieš atlikdami reguliavimo, arba valymo darbus.
10. Irankis skirtas darbui patalpų viduje.
11. Maksimali, leidžiama bateriju ikaitimo temperatūra 45° C.
12. Nemeskite akumuliatoriaus i ugnj.
13. Antrinis perdirbimas.
14. Antra apsaugos klasė (įkroviklis).
15. Nemeskite akumuliatoriaus j vandenj.

KONSTRUKCIJA IR PASKIRTIS

Šis įrenginys tai, daugiafunkcinis rankinis įrankis, kurio energijos šaltinis yra akumuliatorius, jis varomas nuolatinės srovės komutatoriniu varikliu su nuolatiniais magnetais, o sukimosi judgesys pakeistas svyravimo judesiu. Dėl galimybės naudoti įvairius darbinius priedus, šiuos priedus galima pritaikyti konkretiems darbams atlikti. Tokio tipo elektrinis įrankis dažniausiai naudojamas šiems darbams: medienos ir jos gaminių, plastmasės, spalvotųjų metalų bei tvirtinimo elementų šlifavimui, ir pjovimui (pvz., vinių, varžtų ir pan.), naudojant tinkamus darbinius priedus.

Taip pat jis gali būti naudojamas minkštu keraminiu plyteliu apdorojimui, šlifavimui bei „sausam“ nedideliu paviršiu grandymui. Irankio privalumas yra galimybė apdoroti medžiagas visose sunkiai prieinamose vietose arba prie pakraščiu.

Irankis dažniausiai naudojamas smulkiems modeliavimo, šaltkalvystės, dailidystės darbams bei kitiems mėgėjiškiems darbams (meistravimui).

Draudžiama įrankį naudoti ne pagal paskirtį. Elektrinį įrankį galima naudoti tik su originalia įranga.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Svirtis greitam darbinių priedų tvirtinimui
2. Jungiklis
3. Tvirtinimo spaustukas
4. Sukimosi greičio reguliavimo rankenėlė
5. Papildoma rankena
6. Dulkių šalinimo antgalis
7. Akumuliatorius
8. Akumuliatoriaus tvirtinimo mygtukas
9. Ikroviklis
10. Diodai LED
11. Akumuliatoriaus jkrovimo lygio rodiklio mygtukas
12. Akumuliatoriaus ikrovimo lygio rodiklis (diodai LED)
13. Apšvietimas
    * Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

JSPÈJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Darbiniai antgaliai - 1 vnt.

PASIRUOŠIMAS DARBUI

AKUMULIATORIAUS IŠĖMIMAS IR IDĖJIMAS

• Paspauskite akumuliatoriaus tvirtinimo mygtuką (8) ir išimkite akumuliatorių (7) (pav. A).
• Ikrautą akumuliatorių (7) įstatykite į tvirtinimo lizdą rankenoje ir stumkite tol, kol pasigirs akumuliatoriaus tvirtinimo mygtuko (8) spragtelėjimas.

AKUMULIATORIAUS IKROVIMAS

Jrankis yra tiekiamas su dalinai jkrautu akumuliatoriumi. Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4° C iki 40° C temperatūra. Naujas ar ilgesnį laiką nenaudotas akumuliatorius pilnai įsikrauna po 3 - 5 jkrovimo ir iškrovimo ciklų.

• Išimkite akumuliatorių (7) iš įrankio (pav. A).
• Ikrovikli (9) junkite i elektros įtampos tinklo lizda (230 V AC).
• Akumuliatorių (7) įstatykite į įkroviklį (9) (pav. B). Patikrinkite ar akumuliatorius gerai įstatytas (įstumtas iki galo).

ljungus jkroviklą i elektros įtampos tinklą (230 V AC), užsidega žalias diodas (10), esantis jkroviklio korpuse, kuris įspėja, kad įtampa jungta.

Įstačius akumuliatorių (7) į įkroviklį (9) užsidega raudonas diodas (10), esantis įkroviklio korpuse, kuris įspėja, kad vyksta akumuliatoriaus įkrovimo procesas.

Tuo pačiu metu, žybčiojantys žali akumuliatoriaus jkrovimo lygio diodai (12), skirtingu eiliškumu reiškia, kad (žiūrėkite žemiau pateiktą aprašymą).

• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs ir jį reikia įkrauti.
• Žybčioja 2 diodai – įspėjimas dėl dalinio akumuliatoriaus išsikrovimo.

- Žybčioja 1 diodas – Įspėja dėl aukščiausio akumuliatoriaus įkrovimo lygio (pilnai įkrautas).

Akumuliatoriui visiškai jsikrovus, diodas (10), esantis jkroviklio korpuse šviečia žalia spalva, o visi akumuliatoriaus jkrovimo lygio diodai (12) šviečia nepertraukiama šviesa (nuolat). Praėjus tam tikram laiko tarpui (apytikriai 15 s), akumuliatoriaus jkrovimo lygio diodai (12) užgęsta.

Nekraukite akumuliatoriaus ilgiau nei 8 valandas. Viršijus nurodytą ikrovimo laiką, galimas akumuliatoriaus baterijų gedimas. Pilnai įsikrovus akumuliatoriui, jkroviklis automatiškai neišsijungia. Žalios spalvos diodas, jkroviklio korpuse, šviečia toliau. Akumuliatoriaus ikrovimo lygio diodai užgęsta praėjus tam tikram laiko tarpui. Prieš išimdami akumuliatorių iš ikroviklio, išjunkite iš elektros įtampos tinklo lizdo. Venkite kelių akumuliatorių ikrovimo be pertraukos (vieno po kita). Trumpai pasinaudoję įrankiu, nekraukite akumuliatoriaus papildomai. Jeigu tarp ikrovimų laikas kaskart vis trumpesnis, reiškia, kad akumuliatorius yra išeikvotas ir jį reikia pakeisti nauju.

Įkrovimo metu akumuliatorius labai įkaista. Nedirbkite iškart po įkrovimo, palaukite kol akumuliatorius atvės (pasieks kambario temperatūrą). Taip apsaugosite akumuliatorių nuo gedimo.

AKUMULIATORIAUS IKROVIMO LYGIO RODIKLIS

Akumuliatorius turi jkrovimo lygio rodiklj (3 diodai LED) (12). Norėdami patikrinti akumuliatoriaus jkrovimo lygj, paspauskite akumuliatoriaus jkrovimo lygio rodiklio mygtuką (11) (pav. C). Šviečiantys visi diodai reiškia aukščiausią akumuliatoriaus jkrovimo lygj. Šviečiantys 2 diodai įspėja apie dalinį akumuliatoriaus išsikrovimą. Šviečiantis tik 1 diodas reiškia, kad akumuliatorius yra pilnai išsikrovęs ir jį reikia įkrauti.

PAPILDOMOS RANKENOS TVIRTINIMAS

Dėl saugumo, kai naudojatės elektriniu įrankiu, visada pritvirtinkite papildomą rankeną.

Papildoma rankena (5) yra montuojama prie įrankio, pasirinktoje galvutės angoje. Rekomenduojama naudoti elektrinį įrankį su papildoma rankena. Jeigu, darbo metu įrankį laikote abejomis rankomis (naudodamiesi papildoma rankena), jūs turite daugiau galimybių patikimai valdyti įrankį atgalinio smūgio metu arba atitraukimo jėgą, kylančią įrankio paleidimo metu, todėl sumažėja pavojus susižaloti atgalinio smūgio atveju.

DARBINIO PRIEDO PASIRINKIMAS

Daugiafunkciniam, akumuliatoriniam įrankiui tinka darbiniai priedai, turintys universalią tvirtinimo sistemą, atvirojo tipo (su 9 angomis). Angos išdėstytos apskritimu, 10 mm. spinduliu, kas 30°, angų skersmuo yra 2 mm (kai kurios angos taip pat gali būti atviros išpjovos formos).

Žemiau esančioje lentelėje pateikti darbinių priedų naudojimo pagrindai.

	Pavadinimas	Medžiagos rūšis	Paskirtis	Pavyzdys
	Pjū kliukas metalui HSS	Metalas (pvz., viny, varztai, mažesni profiliai), spalvotieji metalai.	Mažesni įprasti pjūvial( nupjo- vimas ), įgilini- mo pjūviai.	Siaurų profilų tr u m p i ima s , tvirtinimo ele- mentų pjausty- mas, pvz., sujun- gimo elementų.
	Pusapvalis diskas me- dienai HCS	Mediena, me- dienos gaminiai, plastikas.	Nupjo v i m as, įgilinimo pjū- viai kampuose ir sunkiai pasiekiamose vietose, arti pavirsiaus.	Siauri įgilinimo pjuviai kietoje medienoje, pvz., po ventiliacijos grotelėmis.
	Pjū kliukas medienai HCS	Mediena, me- dienos gaminiai, plastikas.	Nupjo v i m as, įgilinimo pjū- viai kampuose ir sunkiai pasiekiamose vietose, arti pavirsiaus.	Išpjovos baldų plokštėse, grindų plokščlų pjausty- mas, trumpini- mas, įgilinimo jpjovos, jungiant grindų plokštes.
	Pusapva-lls diskas pjovimui, padengtas vol - framo karbidu	Cemento skiedi-niai, keraminės plytelės (ne itin kietos), kietesnis plastikas, ir kitos medžiagos.	Perpjovimas, į pjovimas arti krašto, kampuose arba sunkiai pasiekiamose vietose.	Cemento skiedi-nio pašallinimas, angų pjovimas keraminė se plytelėse arba plastike.
	Šlifavimo pa-das Delta	Mediena, me-dienos gaminiai, šiurkščios medžiagos.	Šlifavimas sun-kiai pasiekia-mose vietose ir kampuose ant kieto pagrindo.	Mišinio arba kliju, nuo keraminių plytelių, šalini-mas, natūralios medienos šlifa-vimas ir polira-vimas.
	Grandlikls	Kiliminės dangos, grindys, keraminės plytelės.	Minkstų medžiagų, nuo kieto pavir-šiaus, grandy-mas.	Mišinio likučių, kliju pašalinimas nuo dangos arba keraminių plytelių.

DARBINIŲ PRIEDŲ TVIRTINIMAS

• Patraukite greito darbinių priedų tvirtinimo svirtį (1) i priekį (pav. D).
• Idėkite darbini priedą tarp abiejų darbinių priedų laikiklio poveržlių taip, kad angos patektų ant viršutinės poveržlės ratukų.
• Norėdami dirbti patogiausia ir saugiausia jums padėtimi, darbinius priedus, jų tvirtinimo griebtuve galite tvirtinti pasirinkta padėtimi, su viena sąlyga, darbinio priedo angos turi patekti ant viršutinės poveržlės ratukų (E pav.).
• Darbinį priedą uždėkite taip, kad išlinkimas būtų nukreiptas žemyn.
• Norėdami pritvirtinti darbinių priedą pasirinkta padėtimi, nuleiskite žemyn greito darbinių priedų tvirtinimo svirtį (1) (pav. D).

Patikrinkite, ar teisingai pritvirtintas darbinis priedas. Neteisingai, ar netiksliai pritvirtinti darbiniai priedai, darbo metu, gali iškristi, apsisukti ir sukelti pavojų dirbančiam asmeniui.

DULKIŲ ŠALINIMAS

Kai kurių medžiagų dulkės: dažų, kurių sudėtyje yra švino, kai kurių rūšių medienos, pvz., ažuolo, buko, ar medžiagų, turinčių asbesto priemaišų, gali būti pavojingos sveikatai. Dėl to patariama prijungti išorines dulkių šalinimo sistemas, užtikrinti gerą vėdlinimą ir naudoti apsauginę kaukę nuo dulkių su absorbentu.

Irankio komplekte yra antgalis dulkių šalinimui, pritvirtintą antgalį reikia prijungti prie išorinės dulkių šalinimo sistemos, pvz., dulkių siurblio, kuris pritaikytas konkrečios rūšies dulkėms siurbti.

DULKIŲ ŠALINIMO ANTGALIO NUĖMIMAS

• Išimkite prieš tai pritvirtintą darbinį priedą.
• Atsekite tvirtinimo spaustuką (3) ir nuimkite dulkių šalinimo antgalį (6).

Dulkių šalinimo antgalio (6) uždėjimas atliekamas atvirkščiu jo nuėmimui eiliškumu.

DARBAS IR REGULIAVIMAS

Prieš naudodami įrankį, patikrinkite darbinių priedų būkle. Nenaudokite aplūžusių, įtrūkusių ar kitaip sugadintų darbinių priedų. Susidėvėjusius darbinius priedus, prieš naudojimą reikia nedelsiant pakeisti naujais. Baigę darba, visada išjunkite įrankį ir palaukite, kol darbinis priedas visiškai sustos. Tik tuomet įrankį galite padėti. Negalima stabdyti darbinio priedo eigos, spaudimu prie apdorojamos medžiagos.

IJUNGIMAS IR IŠJUNGIMAS

Ijungimo ir išjungimo metu įrankį laikykite abejomis rankomis.

ljungimas – paslinkite jungikli (2) i priekj, prie simbolio I.

Išjungimas – patraukite jungikli (2) atgal, prie simbolio O (pav. F).

Kiekvieną kartą, vos paspaudus jungiklį (2) iškart įsijungia 2 diodai (LED) (13), esantys abejose įrankio galvutės pusėse, kurie apšviečia darbo vietą.

SVYRAVIMŲ GREIČIO REGULIAVIMAS

Apatinėje pagrindinės rankenos pusėje yra greičio reguliavimo rankenėlė (4) (pav. G). Greičio reguliavimo riba yra nuo 1 iki 6. Svyravimų greitį, vartotojas gali keisti pagal savo poreikius.

Būkite dėmesingi, neuždenkite korpuse esančių angų, skirtų įrankio variklio aušinimui.

VEIKIMO PRINCIPAS

Dėl svyravimų dažnio 5000 - 20000/min., 3° kampu, elektrinis įrankis užtikrina precizišką darbą mažose erdvėse ir kampuose.

PJOVIMAS IR PJAUSTYMAS

Naudokite tik nepažeistus, geros techninės būklės darbinius priedus.

Prieš pjaudami, ar pjaustydami medieną, presuotų pjuvenų plokštes, medienos gaminius ir pan., patikrinkite, ar šiose medžiagose nėra svetimkūnių, t.y., vinių, varžtų, ir pan. Pašalinkite svetimkūnius arba nupjaukite juos naudodami tinkamą pjovimo diską. Iğilinimo pjūvius galima daryti tik minkštose medžiagose: medienoje, gipso plokštėse, ar pan.

Keraminių plytelių pjaustymas pagreitina darbinio priedo susidėvėjimą.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami bet kokius tvirtinimo, reguliavimo, remonto ar aptarnavimo darbus ištraukite iš įrankio akumuliatorių.

APTARNAVIMAS IR LAIKYMAS

• ľrankį valykite po kiekvieno naudojimosi juo.
• Valymui negalima naudoti vandens, ar kitų skysčių.
• Elektrinis įrankis turi būti valomas sauso audinio skiaute arba prapučiamas žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių arba skiediklių, kadangi jie gali pažeisti iš plastiko pagamintas detales.
• Norint apsaugoti įrankį nuo perkaitimo, būtina reguliariai valyti variklio korpuse esančias ventiliacines angas.
• Irankis visada turi būti laikomas sausoje, vaikams neprieinamoje vietoje.
• Visuomet, prieš padėdami įrankį, išimkite iš jo akumuliatorių.

Visų rūšių gedimai turi būti šalinami autorizuotoje gamintojo remonto dirbtuvėje.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Daugiafunkcinis, akumuliatorinis įrankis 58G013
Dydis	Vertė
Įtampa	18 V DC
Svyravimų skaičius be apkrovos	5000-20000 min ^1
Svyravimų kampas	3°
Darbinių priedų tvirtinimo sistema	Be papildomų įrankių
Apsaugos klasė	III
Svoris	1,8 kg
Gamybos data	2019
58G013 reiškia įrankio tipą taip pat ir apibrėžimą

Akumuliatorius Graphite Energy+ sistemoms
Dydis	Vertė
Akumuliatorius	58G001	58G004
Akumuliatoriaus įtampa	18 V DC	18 V DC
Akumuliatoriaus tipas Li-Ion Li-Ion
Akumuliatoriaus talpa 2000 mAh 400	0 mAh
Aplinkos temperatūros ribos 4	°C – 40°C	4°C – 40°C
Įkrovimo laikas, naudojant įkroviklj 58G002	1 h 2 h
Svoris 0,400 kg 0,650 kg
Gamybos metai 2019 2019

Graphite Energy+ sistemos jkroviklis
Dydis Vertė
Įkroviklio tipas 58G002
Įtampa	230 V AC
Įkrovimo dažnis	50 Hz
Įkrovimo įtampa	22 V DC
Maks. įkrovimo įtampa	2300 mA
Aplinkos temperatūros ribos	4°C – 40°C
Akumuliatoriaus įkrovimo laikas 58G001	1 h
Akumuliatoriaus įkrovimo laikas 58G004	2 h
Apsaugos klasė	II
Svoris	0,300 kg
Gamybos metai	2019

INFORMACIJA APIE TRIUKŠMA IR VIBRACIJĄ

Akustinio slėgio lygis (šlifavimas)	Lp_A = 90,8 dB(A) K=3 dB(A)
Akustinio slėgio lygis (pjovimas)	Lp_A = 96,8 dB(A) K=3 dB(A)
Akustinio slėgio lygis (grandymas)	Lp_A = 94,4 dB(A) K=3 dB(A)
Akustinės galios lygis (šlifavimas)	Lw_A = 101,8 dB(A) K=3 dB(A)
Akustinės galios lygis (pjovimas)	Lw_A = 107,8 dB(A) K=3 dB(A)
Akustinės galios lygis (grandymas)	Lw_A = 105,4 dB(A) K=3 dB(A)
Vibracijos pagreičio vertė (šlifavimas – pagrindinė rankena)	a_h = 8,813 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (šlifavimas – pagalbinė rankena)	a_h = 12,161 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (pjovimas – pagrindinė rankena)	a_h = 7,924 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (pjovimas – pagalbinė rankena)	a_h = 13,089 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (grandymas – pagrindinė rankena)	a_h = 11,925 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (grandymas – pagalbinė rankena)	a_h = 15,258 m/s^2 K=1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Jrankio skleidžiamo triukšmo lygis apibūdinamas sekančiai: Lp A skleidžiamo garso slėgio lygis ir garso galios lygis Lw A (kur K reiškia matavimo paklaidą). Prietaiso skleidžiama vibracija yra apibūdinama pagal vibracijos pagreičio a _b vertę (kur K yra matavimo paklaidą).

Šioje instrukcijoje garso slėgio Lp A lygis bei garso galios lygis Lw A

ir vibracijos pagreičio ah vertė buvo išmatuoti pagal normas EN 60745-1. Nurodytas vibracijos lygis a _h gali būti naudojamas įrankių palyginimui taip pat pirminiam vibracijos įvertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra jungtas, bet nenaudojamas darbui (veikia be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė.

Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atlieku perdirbimo jmonę. Informacijos apie atlieku perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagu. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

Akumuliatorių / baterijų negalima mesti kartu su kitomis buitinėmis atliekomis taip pat negalima mesti į ugnį arba vandenį. Sugedusius arba išsiekvojusius akumiliatorių reikia atiduoti perdirbimui, pagal direktyvos nuostatus, dėl akumuliatorių ir baterijų utilizavimo.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa" (toliau: „Grupa Topex”), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos śios instrukcijos (toliau: „instrukcija") autorinės teisės, tai yra śioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, véliau 631 su įstatymo pakeitimais). Neturint raštisko Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra grieżtai draudžiama bei gresia civilinė ar baudżiamoji atsakomybė.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

AKUMULATORA DAUDZFUNKCIONĀLĀ IERĪCE 58G013

UZMANĪBU! PIRMS UZSĀKT LIETOT ELEKTROIERĪCI, UZMANĪGI IZLASĪT ŠO INSTRUKCIJU UN SAGLABĀT TO.

İPAŠIE DROŠĪBAS NOTEIKUMI

SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA (URZĄDZENIE WIELOFUNKCYJNE AKUMULATOROWE)
