Produkto tipas	Daugiafunkcis įrankis
Prekės ženklas	Graphite
Modelis	59G022
Maitinimas	230 V AC, 50 Hz
Vardinė galia	180 W
Virpesių dažnis (tuščiąja eiga)	20000 min⁻¹
Virpesių kampas	2,8°
Šlifavimo plokštės matmenys	80 x 80 x 80 mm (Delta forma)
Apsaugos klasė	II
Svoris	1,35 kg
Pagaminimo metai	2014
Garso slėgio lygis	84 dB(A) (K=3 dB)
Garso galios lygis	95 dB(A) (K=3 dB)
Vibracija (pagreičio vertė)	9 m/s² (K=1,5 m/s²)
Pagrindinės funkcijos	Pjovimas, pjaustymas, šlifavimas, grandymas
Apdorojamos medžiagos	Mediena, medienos dariniai, plastikai, spalvotieji metalai, minkštos keraminės plytelės
Pridedami priedai	2 darbo antgaliai, 5 šlifavimo popieriai (80#), dulkių ištraukimo antgalis su adapteriu, šešiabriaunis raktas
Dulkių ištraukimo sistema	Taip, pritaikomas dulkių siurbliui
Priežiūra ir valymas	Valyti šepetėliu arba sausa šluoste; nenaudoti vandens
Anglies šepetėlių keitimas	Patikėti kvalifikuotam asmeniui; pakeisti abu, jei susidėvėję (<5 mm)
Saugumas	Naudoti apsauginę kaukę nuo dulkių; vengti liesti ašmenis po naudojimo; atjungti prieš bet kokį reguliavimą
Taisomumas	Visus remontus turi atlikti įgaliotas servisas
Numatomas naudojimas	Modeliavimo, šaltkalvystės, staliaus, „pasidaryk pats“ darbai

Dažnai užduodami klausimai - 59G022 Graphite

Kaip pakeisti ašmenis ant Graphite 59G022?

Prieš bet kokį keitimą, atjunkite įrankį. Naudokite pridedamą šešiabriaunį raktą, kad atsuktumėte tvirtinimo varžtą, nuimkite poveržlę ir seną antgalį. Uždėkite naują antgalį, sulygiuodami su spragtuko mechanizmu, tada vėl priveržkite varžtą su poveržle.

Kaip uždėti šlifavimo popierių ant šlifavimo plokštės?

Plokštė naudoja Velcro sistemą. Uždėkite šlifavimo popierių (su skylutėmis) taip, kad skylės sutaptų, tada stipriai prispauskite. Norėdami nuimti, pakelkite vieną kraštą ir traukite.

Kokia yra daugiafunkcio įrankio Graphite 59G022 galia?

Vardinė galia yra 180 W, esant 230 V AC įtampai ir 50 Hz dažniui.

Ar galiu naudoti šį įrankį metalo pjovimui?

Taip, jis gali pjauti spalvotuosius metalus ir tvirtinimo elementus, tokius kaip vinys ir varžtai. Naudokite tinkamą ašmenį.

Kaip prijungti dulkių ištraukimą?

Nuimkite darbo antgalį. Pritvirtinkite dulkių ištraukimo antgalį prie įrankio spaustuku. Prijunkite dulkių siurblio žarną prie adapterio. Vėl uždėkite darbo antgalį.

Kokių saugumo priemonių turėčiau imtis?

Dėvėkite apsauginę kaukę nuo dulkių ir akinius. Nelieskite ašmenų po naudojimo (įkaista). Tvirtai laikykite įrankį. Prieš pjaudami patikrinkite, ar nėra elektros kabelių ar dujų.

Kaip prižiūrėti daugiafunkcį įrankį?

Valykite įrankį šepetėliu arba sausa šluoste. Niekada nenaudokite vandens. Reguliariai valykite ventiliacines angas. Anglies šepetėlius leiskite pakeisti profesionalui.

Kokie priedai yra įtraukti į Graphite 59G022 komplektą?

Įrankis tiekiamas su: 2 darbo antgaliais, 5 šlifavimo popieriais (grūdėtumas 80), dulkių ištraukimo antgaliu su adapteriu ir šešiabriauniu raktu.

Ar galiu naudoti kitų prekių ženklų priedus?

Rekomenduojama naudoti tik originalius darbo antgalius, kad būtų užtikrintas saugumas ir veikimas. Naudojant neatitinkančius priedus gali būti pažeistas įrankis.

Ką daryti, jei įrankis skleidžia dūmus ar neįprastą garsą?

Nedelsdami išjunkite įrankį ir atjunkite jį nuo elektros tinklo. Patikėkite jį įgaliotam servisui apžiūrai. Nenaudokite įrankio, kol jis nebus suremontuotas.

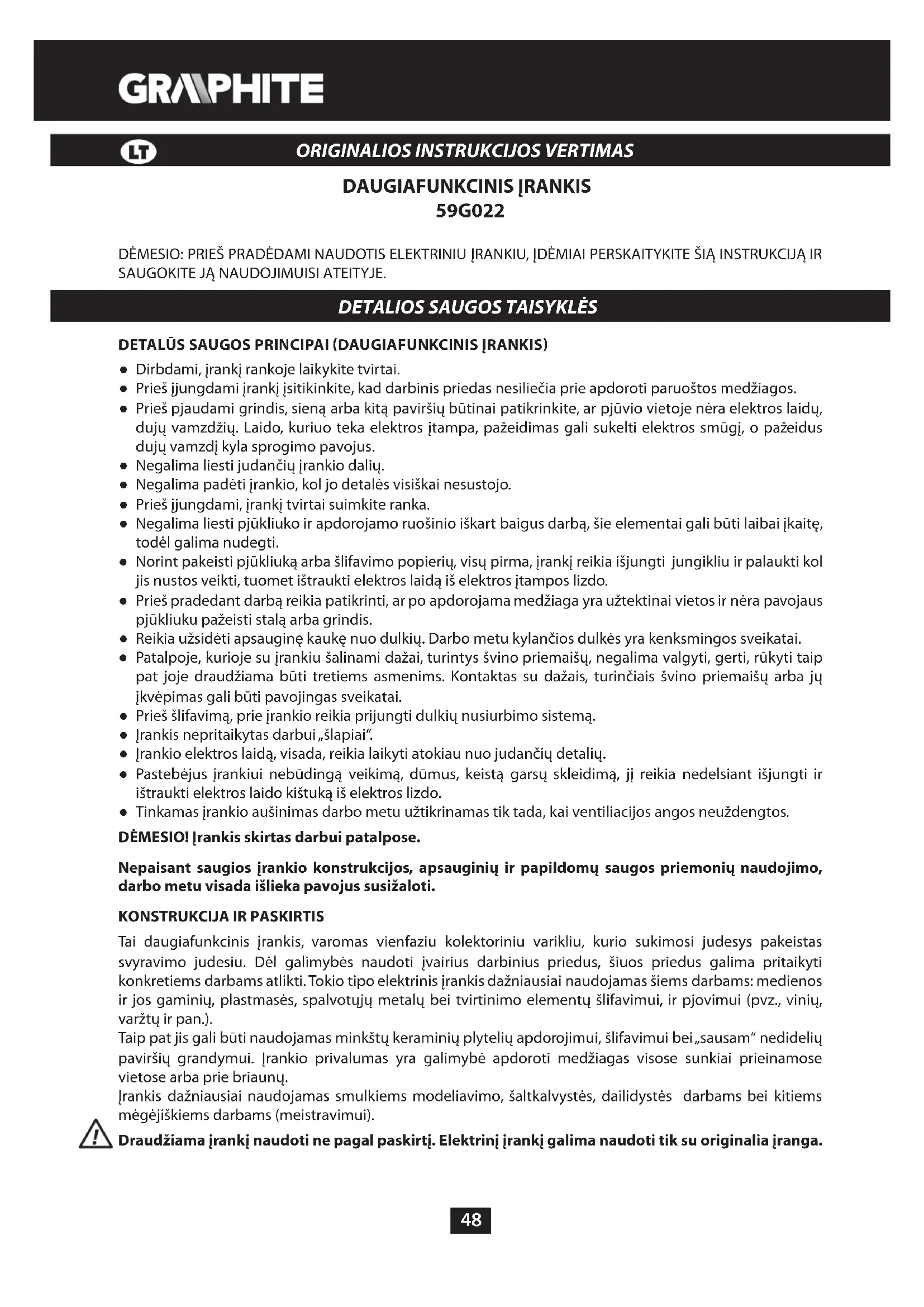

NAUDOJIMO INSTRUKCIJA 59G022 Graphite

• Dirbdami, įrankį rankoje laikykite tvirtai.
• Prieš jungdami įrankį jsitikinkite, kad darbinis priedas nesiliečia prie apdoroti paruoštos medžiagos.
• Prieš pjaudami grindis, sieną arba kitą paviršių būtinai patikrinkite, ar pjūvio vietoje nėra elektros laidų, dujų vamzdžių. Laido, kuriuo teka elektros įtampa, pažeidimas gali sukelti elektros smūgį, o pažeidus dujų vamzdį kyla sprogimo pavojus.
• Negalima liesti judančių įrankio dalių.
• Negalima padėti įrankio, kol jo detalės visiškai nesustojo.
• Prieš jjungdami, įrankį tvirtai suimkite ranka.
• Negalima liesti pjūkliuko ir apdorojamo ruošinio iškart baigus darbą, šie elementai gali būti laibai įkaitę, todėl galima nudegti.
• Norint pakeisti pjūkliuką arba šlifavimo popierių, visų pirma, įrankį reikia išjungti jungikliu ir palaukti kol jis nustos veikti, tuomet ištraukti elektros laidą iš elektros įtampos lizdo.
• Prieš pradedant darbą reikia patikrinti, ar po apdorojama medžiaga yra užtektinai vietos ir néra pavjoaus pjūkliuku pažeisti stalą arba grindis.
• Reikia užsidėti apsauginę kaukę nuo dulkių. Darbo metu kylančios dulkės yra kenksmingos sveikatai.
• Patalpoje, kurioje su įrankiu šalinami dažai, turintys švino priemaišų, negalima valgyti, gerti, rūkyti taip pat joje draudžiama būti tretiems asmenims. Kontaktas su dažais, turinčiais švino priemaišų arba jų įkvėpimas gali būti pavojingas sveikatai.
• Prieš šlifavimą, prie įrankio reikia prijungti dulkių nusiurbimo sistemą.
• Irankis nepritaikytas darbui „šlapiai“.
• Irankio elektros laidą, visada, reikia laikyti atokiau nuo judančių detalių.
• Pastebėjus įrankiui nebūdingą veikimą, dūmus, keistą garsų skleidimą, jį reikia nedelsiant išjungti ir ištraukti elektros laido kištuką iš elektros lizdo.
• Tinkamas įrankio aušinimas darbo metu užtikrinamas tik tada, kai ventiliacijos angos neuždengtos.

DÈMESIO! Irankis skirtas darbui patalpose.

Nepaisant saugios įrankio konstrukcijos, apsauginių ir papildomų saugos priemonių naudojimo, darbo metu visada išlieka pavojus susižaloti.

KONSTRUKCIJA IR PASKIRTIS

Tai daugiafunkcinis įrankis, varomas vienfaziu kolektoriniu varikliu, kurio sukimosi judesys pakeistas svyravimo judesiu. Dėl galimybės naudoti įvairius darbinius priedus, šiuos priedus galima pritaikyti konkretiem s darbams atlikti. Tokio tipo elektrinis įrankis dažniausiai naudojamas šiems darbams: medienos ir jos gaminių, plastmasės, spalvotųjų metalų bei tvirtinimo elementų šlifavimui, ir pjovimui (pvz., vinių, varžtų ir pan.).

Taip pat jis gali būti naudojamas minkštu keraminiu plyteliu apdorojimui, šlifavimui bei „sausam” nedideliu paviršiu grandymui. Irankio privalumas yra galimybė apdoroti medžiagas visose sunkiai prieinamose vietose arba prie briaunu.

Jrankis dažniausiai naudojamas smulkiems modeliavimo, šaltkalvystės, dailidystės darbams bei kitiems mėgėjiškiems darbams (meistravimui).

Draudžiama įrankį naudoti ne pagal paskirtį. Elektrinį įrankį galima naudoti tik su originalia įranga.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

Šlifavimo padas1.

Jungiklis2.

Jungtis 3.

Savara4.

Dulkių šalinimo dangtis5.

Tvirtinimo varžtas su poveržle6.

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÈMESIO

ATSARGIAI

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

Darbiniai antgaliai, jvairūs - 2 vnt.1.

Šlifavimo popierius (80#) - 5 vn.2.

1. Dulkių šalinimo dangtis su jungtimi + sąvara - 1 kompl.

Šešiakampis raktas - 1 vnt.4.

Transportavimo lagaminas - 1 vnt.5.

PASIRUOŠIMAS DARBUI

DARBINIO PRIEDO PASIRINKIMAS

Žemiau esančioje lentelėje pateikti darbinių priedų naudojimo pagrindai.

	Pavadinimas	Medžiagos rūšis	Paskirtis	Pavyzdys
	Pjūkliukas medienai HCS	Mediena, medienos gaminiai, plastmasė.	Pjūviai kampuose ir sunkiai prieinamose vietose arti paviršių: perpjovimas, įgilinimas.	Išpjovos baldų plokštėse, grindų lentelių trumpinimas, įgilinimo pjūviai klojant grindų laminato lenteles.
	Šlifavimo padas „Delta“	Mediena, medienos gaminiai, šiurkščios medžiagos.	Šlifavimas sunkiai prieinamose vietose ir kampuose, esant kietam paviršiui.	Skiedinio arba klijų šalinimas nuo keraminių plytelių, impregnuotos medienos šlifavimas, poliravimas.

ŠLIFAVIMO POPIERIAUS TVIRTINIMAS

Šlifavimo padas turi tvirtinimo sistemą, vadinamą „varnalėša“, dėl to šlifavimo popierių galima pakeisti greitai ir lengvai. Norint pasirinkti tinkamo grūdėtumo šlifavimo popierių reikia atsižvelgti į apdorojamos medžiagos rūšį ir pageidaujamą šlifavimo stiprumą. Galima naudoti visų rūšių šlifavimo popierių taip pat poliravimo audinį arba veltinį.

Galima naudoti tik įrankiui pritaikytą šlifavimo popierių, su angomis (perforuotą).

• Šlifavimo popierių priartinkite prie šlifavimo pado (1).
• Šlifavimo popierių uždėkite taip, kad angos (a) jame sutaptų su šlifavimo pade esančiomis angomis (1).
• Prispauskite šlifavimo popierių prie šlifavimo pado (1).
• Įsitikinkite, kad angos šlifavimo popieriuje ir šlifavimo pade sutampa, tai užtikrina dulkių šalinimą.
• Norėdami nuimti šlifavimo popierių kilstelėkite vieną jo kampa ir patraukite (pav. A).

DARBINIŲ PRIEDŲ TVIRTINIMAS

• Išimkite prieš tai jstatytą darbini priedą.
• Šešiakampiu raktu atsukite varžtą (6), nuimkite poveržlę ir išimkite darbinį priedą.
• Darbinį priedą įstatykite į griebtuvą taip, kad galėtumėte užverti darbinio priedo ir jo tvirtinimo griebtuvo užraktą.
• Siekiant, kad dirbantis asmuo galėtų pasirikti patogiausią ir saugiausią padėtį, darbinius priedus ant jų tvirtinimo laikiklio galima uždėti, ir užrakinti dvejomis padėtimis (pasirinktinai) (pav. B).
• Darbinis priedas turi būti uždėtas taip, kad jo išlinkimas būtų nukreiptas žemyn.
• Uždėkite poveržlę ir prisukdami varžtą (6) pritvirtinkite darbinį priedą.

Patikrinti, ar teisingai pritvirtintas darbinis priedas. Neteisingai, ar netiksliai pritvirtinti darbiniai priedai, darbo metu, gali iškristi, apsisukti ir tapti pavojingais dirbančiajam asmeniui.

DULKIŲ ŠALINIMAS

Kai kurių medžiagų dulkės: dažų, kurių sudėtyje yra švino, kai kurių rūšių medienos, pvz., ažuolo, buko, ar medžiagų, turinčių asbesto priemaišų, gali būti pavojingos sveikatai. Dėl to patariama prijungti išorines dulkių šalinimo sistemas, užtikrinti gerą vėdinimą ir naudoti apsauginę kaukę nuo dulkių su absorbentu.

Irankio komplekte yra antgalis dulkių šalinimui, pritvirtintą antgalį reikia prijungti prie išorinės dulkių šalinimo sistemos, pvz., dulkių siurblio, kuris pritaikytas konkrečios rūšies dulkėms siurbti.

• Išimkite prieš tai pritvirtintą darbinį priedą.
• Uždėkite dulkių šalinimo antgalį (5) ir prisekite sąvarą (4).
• Prijunkite siurbimo žarną, pvz., dulkių siurblio žarną prie dulkių šalinimo antgalio (5) jungties (3).
• Darbinį priedą įstatykite į griebtuvą ir pritvirtinkite.

DARBAS IR NUSTATYMAI

IJUNGIMAS IR IŠJUNGIMAS

Itampa tinkle turi atitikti įrankio nominalių duomenų lentelėje nurodytą įtampos dydį.

ljungimas – paslinkite jungiklj (2) i priekj, prie simbolio I (pav. C).

Išjungimas – patraukite jungiklj (2) atgal, prie simbolio O.

Būkite dėmesingi, neuždenkite korpuse esančių angų, skirtų įrankio variklio aušinimui.

VEIKIMO PRINCIPAS

Dėl svyravimų dažnio 20000/min. 2,8° kampu, elektrinis įrankis užtikrina precizišką darbą mažose erdvėse ir kampuose.

PJOVIMAS IR PJAUSTYMAS

Naudokite tik nepažeistus, geros techninės būklės darbinius priedus.

Prieš pjaudami, ar pjaustydami medieną, presuotų pjuvenų plokštes, medienos gaminius ir pan., patikrinkite, ar šiose medžiagose nėra svetimkūnių, t.y., vinių, varžtų, ir pan. Pašalinkite svetimkūnius arba nupjaukite juos naudodami tinkamą pjovimo diską. ľgilinimo pjūvius galima daryti tik minkštose medžiagose: medienoje, gipso plokštėse, ar pan.

Keraminių plytelių pjaustymas pagreitina darbinio priedo susidėvėjimą.

ŠLIFAVIMAS

Darbo našumui, šlifuojant paviršius, didžiausią įtaką turi šlifavimo popieriaus rūšis ir jo kokybė bei spaudimo jėga apdorojimo metu. Pernelyg stiprus spaudimas neturi įtakos šlifavimo veiksmingumui (nepagreitina), tačiau paspartina šlifavimo popieriaus susidėvėjimą bei gali tapti variklio perkaitimo priežastimi. Darbo metu, spaudimas turi būti saikingas, tolygus.

Norint tiksliai nušlifuoti kampus arba briaunas sunkiai prieinamose vietose, galima šlifuoti šlifavimo plokštės viršutine dalimi arba briauna.

Šlifavimo darbai turi būti atliekami tik prijungus dulkių nusiurbimo sistemą. Negalima naudoti šlifavimo popieriaus kitų medžiagų apdorojimui, jeigu juo, prieš tai, buvo šlifuotas metalas.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami bet kokius tvirtinimo, reguliavimo, remonto ar aptarnavimo darbus ištraukite elektros laido kištuką iš elektros įtampos lizdo.

• Jrankis visada turi būti švarus.
• Valymui negalima naudoti vandens, ar kitų skysčių.
• Elektrinis įrankis turi būti valomas šepetėliu arba sauso audinio skiaute.
• Darbinius priedus reikia valyti vieliniu šepetėliu.
• Norint variklj apsaugoti nuo perkaitimo, būtina reguliariai valyti ventiliacines angas.
• Jeigu skirstiklis pernelyg kibirkščiuoja, kvalifikuotas meistras privalo patikrinti variklio anglinių šepetėlių būklę.
• Irankis visada turi būti laikomas sausoje, vaikams neprieinamoje vietoje.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iš karto abu angliniai šepetėliai.

Anglinius šepetėlius, naudodamas originalias atsargines detales, gali pakeisti tik kvalifikuotas asmuo.

Visų rūšių gedimai turi būti šalinami autorizuotame gamintojo servise.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Daugiafunkcinis įrankis
Dydis Vertė
Galia 230 V AC
Įtampos dažnis 50 Hz
Nominali galia	180 W
Svyravimų skaičius be apkrovos	20000 min^-1
Svyravimų kampas	2,8°
Darbinio pado matmenys	80 x 80 x 80 mm
Apsaugos klasė	II
Svoris	1,35 kg
	2014

INFORMACIJA APIE TRIUKŠMA IR VIBRACIJA

Garso slègio lygis: Lp _A = 84 dB(A) K= 3 dB(A)

Garso galios lygis: Lw_A = 95 dB(A) K = 3 dB(A)

Vibracijos pagreičio vertė: a_h=9 m/s^2 K=1,5 m/s^2

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

* Pasiliekame teisę daryti pakeitimus.
