Produkttyp	Multifunktionswerkzeug
Marke	Graphite
Modell	59G022
Stromversorgung	230 V Wechselstrom, 50 Hz
Nennleistung	180 W
Oszillationsfrequenz (Leerlauf)	20000 min⁻¹
Oszillationswinkel	2,8°
Abmessungen der Schleifplatte	80 x 80 x 80 mm (Delta-Form)
Schutzklasse	II
Gewicht	1,35 kg
Herstellungsjahr	2014
Schalldruckpegel	84 dB(A) (K=3 dB)
Schallleistungspegel	95 dB(A) (K=3 dB)
Vibration (Beschleunigungswert)	9 m/s² (K=1,5 m/s²)
Hauptfunktionen	Sägen, Schneiden, Schleifen, Schaben
Bearbeitbare Materialien	Holz, Holzwerkstoffe, Kunststoffe, Nichteisenmetalle, weiche Keramikfliesen
Mitgeliefertes Zubehör	2 Arbeitseinsätze, 5 Schleifpapiere (80#), Staubabsaugaufsatz mit Adapter, Inbusschlüssel
Staubabsaugsystem	Ja, an einen Staubsauger anpassbar
Wartung und Reinigung	Mit einer Bürste oder einem trockenen Tuch reinigen; kein Wasser verwenden
Austausch der Kohlebürsten	Von einer qualifizierten Person durchführen lassen; beide ersetzen, wenn abgenutzt (<5 mm)
Sicherheit	Staubschutzmaske verwenden; Klinge nach Gebrauch nicht berühren; vor Einstellungen Netzstecker ziehen
Reparierbarkeit	Alle Reparaturen sind von einem autorisierten Service durchzuführen
Bestimmungsgemäße Verwendung	Modellbau, Schlosserarbeiten, Tischlerarbeiten, Heimwerken

Häufig gestellte Fragen - 59G022 Graphite

Wie wechselt man die Klinge am Graphite 59G022?

Vor jedem Wechsel das Werkzeug vom Netz trennen. Verwenden Sie den mitgelieferten Inbusschlüssel, um die Befestigungsschraube zu lösen, entfernen Sie die Unterlegscheibe und den alten Einsatz. Setzen Sie den neuen Einsatz ein, indem Sie den Klinkenmechanismus ausrichten, und ziehen Sie die Schraube mit der Unterlegscheibe wieder fest.

Wie bringt man das Schleifpapier auf der Schleifplatte an?

Die Platte verwendet ein Klettsystem. Legen Sie das Schleifpapier (perforiert) so auf, dass die Löcher ausgerichtet sind, und drücken Sie fest. Zum Entfernen eine Seite anheben und abziehen.

Wie hoch ist die Leistung des Multifunktionswerkzeugs Graphite 59G022?

Die Nennleistung beträgt 180 W bei einer Spannung von 230 V Wechselstrom und einer Frequenz von 50 Hz.

Kann ich dieses Werkzeug zum Schneiden von Metall verwenden?

Ja, es kann Nichteisenmetalle und Befestigungselemente wie Nägel und Schrauben schneiden. Verwenden Sie ein geeignetes Sägeblatt.

Wie schließt man die Staubabsaugung an?

Entfernen Sie den Arbeitseinsatz. Befestigen Sie den Staubabsaugaufsatz mit dem Clip am Werkzeug. Schließen Sie den Schlauch des Staubsaugers an den Adapter an. Montieren Sie den Arbeitseinsatz wieder.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie eine Staubschutzmaske und eine Schutzbrille. Berühren Sie die Klinge nach Gebrauch nicht (heiß). Halten Sie das Werkzeug fest. Überprüfen Sie vor dem Schneiden, ob keine Stromkabel oder Gasleitungen vorhanden sind.

Wie pflegt man das Multifunktionswerkzeug?

Reinigen Sie das Werkzeug mit einer Bürste oder einem trockenen Tuch. Niemals Wasser verwenden. Reinigen Sie regelmäßig die Lüftungsöffnungen. Lassen Sie die Kohlebürsten von einem Fachmann ersetzen.

Welches Zubehör ist im Lieferumfang des Graphite 59G022 enthalten?

Das Werkzeug wird geliefert mit: 2 Arbeitseinsätzen, 5 Schleifpapieren Körnung 80, einem Staubabsaugaufsatz mit Adapter und einem Inbusschlüssel.

Kann ich Zubehör anderer Marken verwenden?

Es wird empfohlen, ausschließlich originale Arbeitseinsätze zu verwenden, um Sicherheit und Leistung zu gewährleisten. Die Verwendung von nicht konformem Zubehör kann das Werkzeug beschädigen.

Was tun, wenn das Werkzeug Rauch oder ungewöhnliche Geräusche abgibt?

Schalten Sie das Werkzeug sofort aus und ziehen Sie den Netzstecker. Bringen Sie es zur Inspektion zu einem autorisierten Service. Verwenden Sie das Werkzeug nicht, bis es repariert ist.

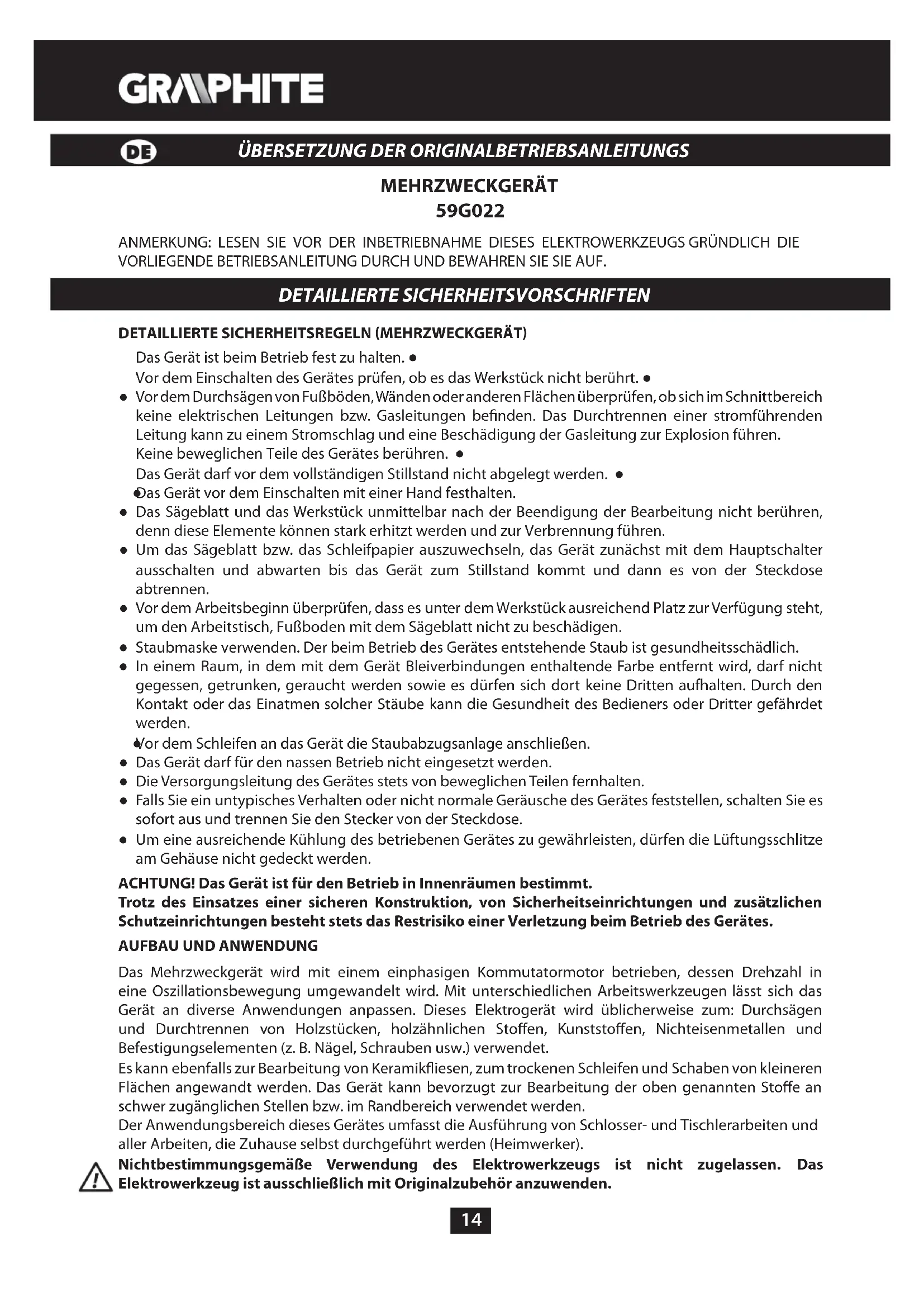

BEDIENUNGSANLEITUNG 59G022 Graphite

ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF.

DETAILIERTE SICHERHEITSVORSCHRIFTEN

DETAILIERTE SICHERHEITSREGELN (MEHRZWECKGERÄT)

Das Gerät ist beim Betrieb fest zu halten.

Vor dem Einschalten des Gerätes prüfen, ob es das Werkstück nicht berührt.

- Vor dem Durchsägen von Fußböden, Wänden oder anderen Flächen überprüfen, ob sich im Schnittbereich keine elektrischen Leitungen bzw. Gasleitungen befinden. Das Durchtrennen einer stromführenden Leitung kann zu einem Stromschlag und eine Beschädigung der Gasleitung zur Explosion führen. Keine beweglichen Teile des Gerätes berühren.

Das Gerät darf vor dem vollständigen Stillstand nicht abgelegt werden.

Das Gerät vor dem Einschalten mit einer Hand festhalten.

• Das Sägeblatt und das Werkstück unmittelbar nach der Beendigung der Bearbeitung nicht berühren, denn diese Elemente können stark erhitzt werden und zur Verbrennung führen.
• Um das Sägeblatt bzw. das Schleifpapier auszuwechseln, das Gerät zunächst mit dem Hauptschalter ausschalten und abwarten bis das Gerät zum Stillstand kommt und dann es von der Steckdose abtrennen.
• Vor dem Arbeitsbeginn überprüfen, dass es unter dem Werkstück ausreichend Platz zur Verfügung steht, um den Arbeitstisch, Fußboden mit dem Sägeblatt nicht zu beschädigen.
• Staubmaske verwenden. Der beim Betrieb des Gerätes entstehende Staub ist gesundheitsschädlich.
• In einem Raum, in dem mit dem Gerät Bleiverbindungen enthaltende Farbe entfernt wird, darf nicht gegessen, getrunken, geraucht werden sowie es dürfen sich dort keine Dritten aufhalten. Durch den Kontakt oder das Einatmen solcher Stäube kann die Gesundheit des Bedieners oder Dritter gefährdet werden.
  Vor dem Schleifen an das Gerät die Staubabzugsanlage anschließen.
• Das Gerät darf für den nassen Betrieb nicht eingesetzt werden.
• Die Versorgungsleitung des Gerätes stets von beweglichen Teilen fernhalten.
• Falls Sie ein untypisches Verhalten oder nicht normale Geräusche des Gerätes feststellen, schalten Sie es sofort aus und trennen Sie den Stecker von der Steckdose.
• Um eine ausreichende Kühlung des betriebenen Gerätes zu gewährleisten, dürfen die Lüftungsschlitze am Gehäuse nicht gedeckt werden.

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.

Trotz des Einsatzes einer sicheren Konstruktion, von Sicherheitseinrichtungen und zusätzlichen Schutzeinrichtungen besteht stets das Restrisiko einer Verletzung beim Betrieb des Gerätes.

AUFBAU UND ANWENDUNG

Das Mehrzweckgerät wird mit einem einphasigen Kommutatormotor betrieben, dessen Drehzahl in eine Oszillationsbewegung umgewandelt wird. Mit unterschiedlichen Arbeitswerkzeugen lässt sich das Gerät an diverse Anwendungen anpassen. Dieses Elektrogerät wird üblicherweise zum: Durchsägen und Durchtrennen von Holzstücken, holzähnlichen Stoffen, Kunststoffen, Nichteisenmetallen und Befestigungselementen (z. B. Nägel, Schrauben usw.) verwendet.

Es kann ebenfalls zur Bearbeitung von Keramikfliesen, zum trockenen Schleifen und Schaben von kleineren Flächen angewandt werden. Das Gerät kann bevorzugt zur Bearbeitung der oben genannten Stoffe an schwer zugänglichen Stellen bzw. im Randbereich verwendet werden.

Der Anwendungsbereich dieses Gerätes umfasst die Ausführung von Schlosser- und Tischlerarbeiten und aller Arbeiten, die Zuhause selbst durchgeführt werden (Heimwerker).

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist nicht zugelassen. Das Elektrowerkzeug ist ausschließlich mit Originalzubehör anzuwenden.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

Schleifteller1.

Hauptschalter2.

Adapter 3.

Klammer4.

Aufsatz zur Staubabführung5.

Befestigungsschrauben mit Unterscheibe6.

* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.

BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

Unterschiedliche Aufsätze - 2 St.

Schleifpapier (80#) - 5 St.

1. Aufsatz zur Staubabführung mit Adapter + Klammer - 1 Satz

Sechskantschlüssel - 1 St.

BETRIEBSVORBEREITUNG

ARBEITSWERKZEUG WÄHLEN

In der Tabelle unten sind beispielhafte Anwendungen der Arbeitswerkzeuge dargestellt.

	Bezeichnung	Stoffart	Verwendungszweck	Beispiel
	Sägeblatt für Holz HSC	Holz, holzähnliche Stoffe, Kunststoffe.	Durchtrennen und Tiefschnitt in den Ecken und schwer zugänglichen Stellen, nah zur Oberfläche.	Ausschnitte in Möbelplatten, Verkürzen von Wandleisten, Tiefschnitte beim Verlagen von Fußbodenpaneelen.
	Schleifteller Delta	Holz, holzähnliche Stoffe, Abrasionsstoffe.	Schleifen von schwer zugänglichen Stellen und in den Ecken auf harter Oberfläche.	Entfernen von Mörteln oder Klebestoffen für Keramikfliesen, Schleifen von Massivholz, Polieren.

SCHLEIFPAPIER AUFSETZEN/AUSTAUSCHEN

Der Schleifteller ist mit einem Befestigungssystem mit Klettverschluss ausgestattet, um einen schnellen und einfachen Austausch des Schleifpapiers zu gewährleisten. Je nach dem zu bearbeitenden Stoff und den gewünschten Bearbeitungsgrad ist ein entsprechendes Schleifpapier mit richtiger Körnung zu wählen. Alle Schleifpapierarten sowie Flies und Polierfilz sind hierzu zugelassen.

Nur das geeignete Schleifpapier mit Löchern (perforiert) ist einzusetzen.

• Das Schleifpapier an den Schleifteller (1) annähern.
• Das Schleifpapier so aufsetzen, dass seine Löcher (a) mit den Öffnungen in dem Schleifteller übereinstimmen.
• Das Schleifpapier an den Schleifteller (1) andrücken.
• Prüfen Sie nach, ob die Löcher im Schleifpapier und die Öffnungen im Schleifteller vollständig übereinstimmen, was eine optimale Staubabführung gewährleisten wird.
• Um das Schleifpapier zu entfernen, soll man es an einer Seite zurückbiegen und anschließend ziehen (Abb. A).

BETRIEBSWERKZEUGE EINSPANNEN

• Das ev. zuvor eingespanntes Werkzeug entkuppeln.
• Mit dem Sechskantschlüssel die Schraube (6) lösen, die Unterscheibe entfernen und das Arbeitswerkzeug abbauen.
• Das Arbeitswerkzeug in der Werkzeugaufnahme so einlegen, dass es sicher einrastet.
• Um eine bequeme und sichere Stellung des Bedieners bei der Arbeit zu gewährleisten, kann das Arbeitswerkzeug in beliebigen Rastpunkten (Abb. B) auf der Werkzeugaufnahme eingespannt werden.
• Das Arbeitswerkzeug ist so zu legen, dass es mit der Krümmung nach unten zeigt.
• Das Arbeitswerkzeug einspannen, dabei die Unterscheibe einlegen und die Schraube (6) anziehen.

Das sichere Einspannen des Arbeitswerkzeugs prüfen. Nicht richtig oder nicht genau eingespannte Arbeitswerkzeuge können bei der Arbeit abrutschen und zur Gefährdung des Bedieners führen.

STAUBABFÜHRUNG

Der Staub mancher Stoffe: Bleihaltige Farben, Manche Holzarten, beispielsweise

Eichen- bzw. Buchenholz, oder asbesthaltige Stoffe können gesundheitsschädlich sein. Demnach wird es empfohlen, externe Staubabführsysteme, gute Lüftung am Arbeitsplatz sowie Staubmasken mit Filtern einzusetzen.

Das Gerät ist mit einem Aufsatz zur Staubabführung ausgestattet, der nach dem Anbringen an ein externes Staubabführsystem, z. B. an einen geeigneten Staubsauger, anzuschließen ist.

• Das ev. zuvor eingespanntes Werkzeug entkuppeln.
• Den Aufsatz zur Staubabführung (5) anbringen und mit der Klammer (4) befestigen.
• Einen Absaugschlauch, z. B. vom Staubsauger, an den Adapter (3) des Aufsatzes zur Staubabführung (5) anschließen.
• Das Arbeitswerkzeug in der Werkzeugaufnahme einspannen.

BETRIEB / EINSTELLUNGEN

EIN-/AUSSCHALTEN

Die Netzspannung muss dem Spannungswert entsprechen, der im Typenschild des Gerätes angegeben worden ist.

Einschalten - den Hauptschalter (2) nach vorne in die Position I (Abb. C) bringen.

Ausschalten - den Hauptschalter (2) nach hinten in die Position O bringen.

Achten Sie darauf, um die Lüftungsöffnungen im Gehäuse zur Lüftung des Gerätemotors nicht zu verdecken.

FUNKTIONSWEISE

Mit der Oszillationsfrequenz von 20000/min unter dem Winkel von 2,8° bietet das Elektrogerät eine präzise Arbeitsweise in kleinen Räumen und in den Ecken.

SÄGEN / DURCHTRENNEN

Es sind ausschließlich nicht beschädigte und einwandfreie Arbeitswerkzeuge anzuwenden. Vor dem Sägen oder Durchtrennen von Holz, Spannplatten, holzähnlichen Stoffen usw. sicherstellen, dass sie keine Fremdkörper wir Nägel, Schrauben usw. enthalten. Fremdkörper mit einem geeigneten Sägeblatt entfernen. Der Tiefschnitt kann nur für weiche Stoffe wie Holz, Gipsplatten usw. eingesetzt werden.

Das Durchtrennen von Keramikfliesen führt zu einem vorzeitigen Verschleiß des Arbeitswerkzeugs.

SCHLEIFEN

Die Leistung des Gerätes beim Schleifen einer Oberfläche hängt hauptsächlich von der Art und Qualität des Schleifpapiers und der Druckkraft beim Schleifvorgang ab. Zu hohe Druckkraft bewirkt keine Erhöhung der Schleifleistung, kann aber zum schnelleren Verschleiß des Schleifpapiers sowie Überhitzung des Elektrogerätes führen. Beim Schleifen eine mäßige Druckkraft gleichmäßig anlegen.

Um Ecken oder Kanten an schwer zugänglichen Stellen genau zu schleifen, kann mit der Spitze oder Kante der Schleifscheibe geschliffen werden.

Schleifarbeiten sind nur mit dem angeschlossenen Staubabführsystem durchführen. Kein Schleifpapier anwenden, das zum Schleifen von Metall verwendet worden war.

BEDIENUNG UND WARTUNG

Vor allen Montage-, Einstellungs-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der Versorgungsleitung aus der Netzsteckdose.

- Halten Sie das Gerät stets sauber.

Zum Reinigen kein Wasser oder keine anderen Flüssigkeiten verwenden.

Das Gerät ist mit einer Bürste oder einem trockenen Lappen zu reinigen. ●

Das Arbeitswerkzeug ist mit einer Drahtbürste zu reinigen. ●

• Die Lüftungsschlitze am Gerät regelmäßig reinigen, um die Überhitzung des Motors zu vermeiden.
• Beim übermäßigen Funken am Kommutator ist eine Fachkraft mit der Prüfung des Zustandes der Motor-Kohlebürsten zu beauftragen.
• Das Gerät in einem trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren.

KOHLEBÜRSTEN AUSTAUSCHEN

Die verschleißten (kürzer als 5 mm), verbrannten oder gerissenen Kohlebürsten des Motors sind sofort auszutauschen. Es werden immer gleichzeitig beide Kohlebürsten ausgetauscht. Lassen Sie die Kohlebürsten ausschließlich von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen austauschen.

Alle Störungen sind durch den autorisierten Kundendienst des Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Mehrzweckgerät
Parameter Wert
Versorgungsspannung 230 V AC
Versorgungsfrequenz	50 Hz
Nennleistung	180 Watt
Leerlaufvibrationszahl	20,000 min ^-1
Oszillationswinkel	2,8°
Abmessungen des Schleiftellers	80 x 80 x 80 mm
Schutzklasse	II
Gewicht	1.35 kg
Herstellungsjahr	2014

LÄRM- UND SCHWINGUNGSANGABEN

Schalldruckpegel Lp_A=84 dB(A) K=3 dB(A)

Schalleistungspegel Lw_A=95 dB(A) K=3 dB(A)

Wert der Schwingungsbeschleunigung: a_h = 9 m/s^2 K = 1,5 m/s^2

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik- Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

* Änderungen vorbehalten.
