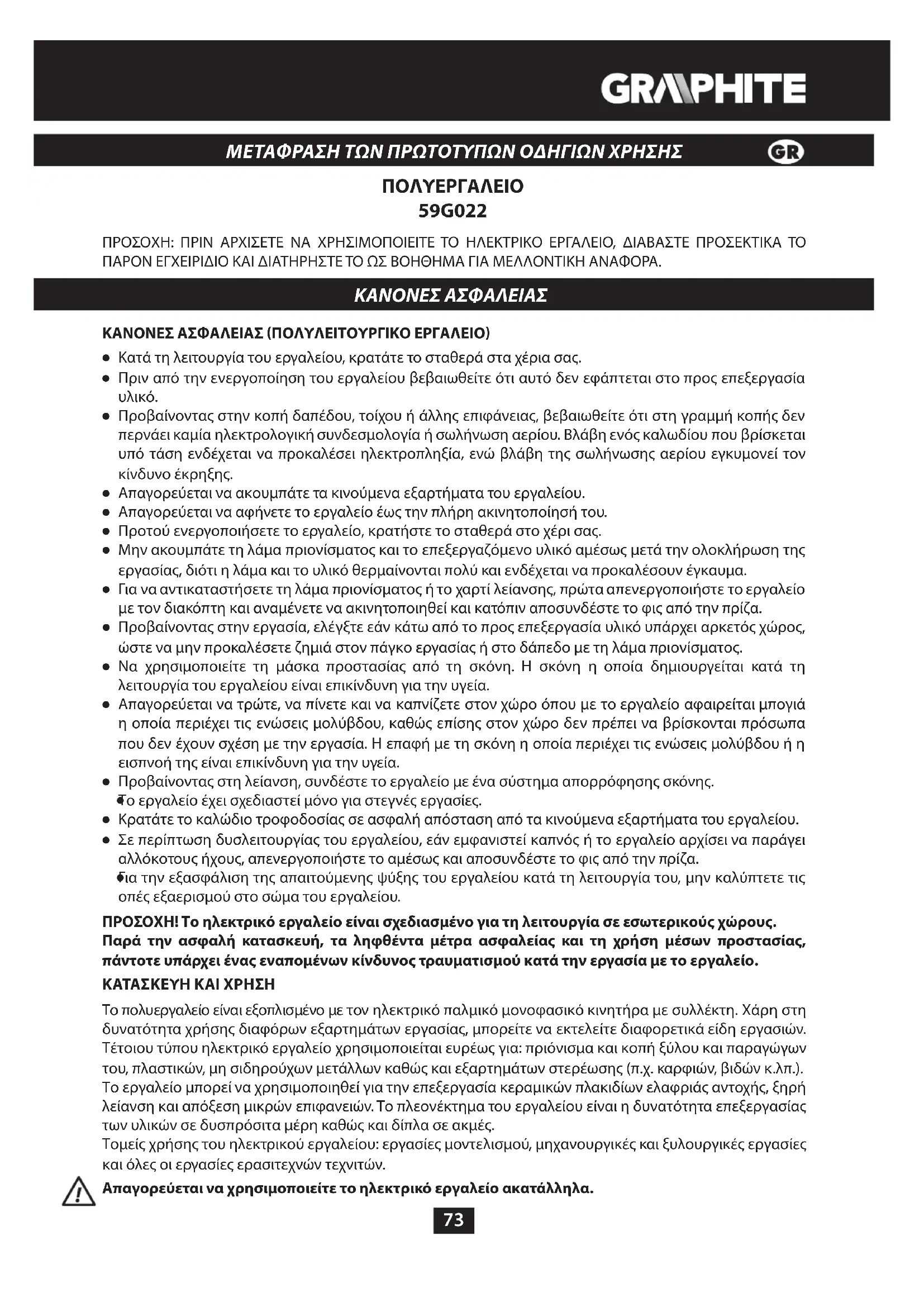

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G022 Graphite

ΕΡΓΑΛΕΙΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ

Προβαίνοντας στην κοπή δαπέδου, τοίχου ή άλλης επιφάνειας, βεβαιωθείτε ότι στη γραμμή κοπής δεν ● περνάει καμία ηλεκτρολογική συνδεσμολογία ή σωλήνωση αερίου. Βλάβη ενός καλωδίου που βρίσκεται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία, ενώ βλάβη της σωλήνωσης αερίου εγκυμονεί τον κίνδυνο έκρηξης. Απαγορεύεται να ακουμπάτε τα κινούμενα εξαρτήματα του εργαλείου. ● Απαγορεύεται να αφήνετε το εργαλείο έως την πλήρη ακινητοποίησή του. ● Προτού ενεργοποιήσετε το εργαλείο, κρατήστε το σταθερά στο χέρι σας. ● Μην ακουμπάτε τη λάμα πριονίσματος και το επεξεργαζόμενο υλικό αμέσως μετά την ολοκλήρωση της ● εργασίας, διότι η λάμα και το υλικό θερμαίνονται πολύ και ενδέχεται να προκαλέσουν έγκαυμα. Για να αντικαταστήσετε τη λάμα πριονίσματος ή το χαρτί λείανσης, πρώτα απενεργοποιήστε το εργαλείο ● με τον διακόπτη και αναμένετε να ακινητοποιηθεί και κατόπιν αποσυνδέστε το φις από την πρίζα. Προβαίνοντας στην εργασία, ελέγξτε εάν κάτω από το προς επεξεργασία υλικό υπάρχει αρκετός χώρος, ● ώστε να μην προκαλέσετε ζημιά στον πάγκο εργασίας ή στο δάπεδο με τη λάμα πριονίσματος. Να χρησιμοποιείτε τη μάσκα προστασίας από τη σκόνη. Η σκόνη η οποία δημιουργείται κατά τη ● λειτουργία του εργαλείου είναι επικίνδυνη για την υγεία. Απαγορεύεται να τρώτε, να πίνετε και να καπνίζετε στον χώρο όπου με το εργαλείο αφαιρείται μπογιά ● η οποία περιέχει τις ενώσεις μολύβδου, καθώς επίσης στον χώρο δεν πρέπει να βρίσκονται πρόσωπα που δεν έχουν σχέση με την εργασία. Η επαφή με τη σκόνη η οποία περιέχει τις ενώσεις μολύβδου ή η εισπνοή της είναι επικίνδυνη για την υγεία. Προβαίνοντας στη λείανση, συνδέστε το εργαλείο με ένα σύστημα απορρόφησης σκόνης. ● Το εργαλείο έχει σχεδιαστεί μόνο για στεγνές εργασίες.

Κρατάτε το καλώδιο τροφοδοσίας σε ασφαλή απόσταση από τα κινούμενα εξαρτήματα του εργαλείου. ● Σε περίπτωση δυσλειτουργίας του εργαλείου, εάν εμφανιστεί καπνός ή το εργαλείο αρχίσει να παράγει ● αλλόκοτους ήχους, απενεργοποιήστε το αμέσως και αποσυνδέστε το φις από την πρίζα. Για την εξασφάλιση της απαιτούμενης ψύξης του εργαλείου κατά τη λειτουργία του, μην καλύπτετε τις

οπές εξαερισμού στο σώμα του εργαλείου. ΠΡΟΣΟΧΗ! Το ηλεκτρικό εργαλείο είναι σχεδιασμένο για τη λειτουργία σε εσωτερικούς χώρους. Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά την εργασία με το εργαλείο. ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ Το πολυεργαλείο είναι εξοπλισμένο με τον ηλεκτρικό παλμικό μονοφασικό κινητήρα με συλλέκτη. Χάρη στη δυνατότητα χρήσης διαφόρων εξαρτημάτων εργασίας, μπορείτε να εκτελείτε διαφορετικά είδη εργασιών. Τέτοιου τύπου ηλεκτρικό εργαλείο χρησιμοποιείται ευρέως για: πριόνισμα και κοπή ξύλου και παραγώγων του, πλαστικών, μη σιδηρούχων μετάλλων καθώς και εξαρτημάτων στερέωσης (π.χ. καρφιών, βιδών κ.λπ.). Το εργαλείο μπορεί να χρησιμοποιηθεί για την επεξεργασία κεραμικών πλακιδίων ελαφριάς αντοχής, ξηρή λείανση και απόξεση μικρών επιφανειών. Το πλεονέκτημα του εργαλείου είναι η δυνατότητα επεξεργασίας των υλικών σε δυσπρόσιτα μέρη καθώς και δίπλα σε ακμές. Τομείς χρήσης του ηλεκτρικού εργαλείου: εργασίες μοντελισμού, μηχανουργικές και ξυλουργικές εργασίες και όλες οι εργασίες ερασιτεχνών τεχνιτών. Απαγορεύεται να χρησιμοποιείτε το ηλεκτρικό εργαλείο ακατάλληλα.74 ΠΕΡΙΓΡΑΦΗ ΕΙΚΟΝΩΝ Η παρακάτω αρίθμηση αφορά εξαρτήματα του εργαλείου που παρουσιάζονται στις σελίδες με εικόνες. Πλάκα λείανσης1. Διακόπτης2. Προσαρμογέας3. Σφιγκτήρας4. Σωλήνας απορρόφησης σκόνης5. Βίδα στερέωσης με παξιμάδι6.

• Το ηλεκτρικό εργαλείο που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας. ΠΕΡΙΓΡΑΦΗ ΓΡΑΦΙΚΩΝ ΣΥΜΒΟΛΩΝ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗ / ΡΥΘΜΙΣΗ ΠΛΗΡΟΦΟΡΙΕΣ ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ Διάφορα εξαρτήματα εργασίας - 2 τεμ.1. Χαρτί λείανσης (80#) - 5 τεμ.2. Σωλήνας απορρόφησης σκόνης με προσαρμογέα και σφιγκτήρα - 1 σετ3. Εξάγωνο κλειδί - 1 τεμ.4. Βαλιτσάκι - 1 τεμ.5. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ ΕΠΙΛΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ΕΡΓΑΣΙΑΣ Στον παρακάτω πίνακα παρατίθενται παραδείγματα χρήσης των εξαρτημάτων εργασίας. Ονομασία Τύπος υλικού Χρήση Παράδειγμα

ξύλου HCS Ξύλο και παράγωγά του, πλαστικά. Ευθεία και βυθιζόμενη κοπή σε γωνίες και δυσπρόσιτα μέρη, δίπλα σε επιφάνειες. Κοπή πλακών επίπλων, κοπή σανίδων δαπέδου, βυθιζόμενη κοπή κατά την προσαρμογή πλακών δαπέδου.

«Delta» Ξύλο και παράγωγά του, αποξεστικό υλικό. Λείανση σε δυσπρόσιτα μέρη και γωνίες επάνω σε σκληρή βάση. Αφαίρεση οικοδομικού κονιάματος ή

συγκόλλησης κεραμικών πλακιδίων, λείανση ξύλου μασίφ, στίλβωση. ΤΟΠΟΘΕΤΗΣΗ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΧΑΡΤΙΟΥ ΛΕΙΑΝΣΗΣ Η πλάκα λείανσης έχει το σύστημα στερέωσης «με βέλκρο», το οποίο παρέχει τη δυνατότητα να αντικαταστήσετε γρήγορα και εύκολα το χαρτί λείανσης. Επιλέξτε την κοκκοποίηση του χαρτιού λείανσης ανάλογα με τον τύπο του επεξεργαζόμενου υλικού. Επιτρέπεται να χρησιμοποιείτε χαρτί λείανσης όλων των ειδών καθώς και δίσκους στίλβωσης από ύφασμα και κετσέ. Να χρησιμοποιείτε κατάλληλο χαρτί λείανσης με οπές (διάτρητο). ● Πλησιάστε το χαρτί λείανσης στην πλάκα λείανσης (1). Τοποθετήστε το χαρτί λείανσης έτσι ώστε οι οπές του ( ● a) να συμπίπτουν με τις οπές στην πλάκα λείανσης (1). Πιέστε το χαρτί λείανσης στην πλάκα λείανσης ( ● 1). Βεβαιωθείτε ότι οι οπές στο χαρτί λείανσης και την πλάκα λείανσης συμπίπτουν, πράγμα το οποίο θα ● εξασφαλίσει την αποτελεσματική αφαίρεση σκόνης. Για να αφαιρέσετε το χαρτί λείανσης, αποκολλήστε το από τη μία πλευρά και τραβήξτε ( ● εικ. A).75 ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΕΡΓΑΣΙΑΣ ● Αφαιρέστε το ήδη στερεωμένο εργαλείο εργασίας. Με το εξάγωνο κλειδί ξεβιδώστε τη βίδα ( ● 6), αφαιρέστε το παξιμάδι και αφαιρέστε το εργαλείο εργασίας. Εισάγετε το εργαλείο εργασίας στην υποδοχή στερέωσης έτσι ώστε να λειτουργήσουν οι ασφάλειες του ● εργαλείου εργασίας και της υποδοχής. Για να μπορείτε να εργάζεστε στην πιο βολική και ασφαλή στάση, έχετε τη δυνατότητα να στερεώνετε το ● εργαλείο εργασίας στην υποδοχή σε ελεύθερη θέση ασφάλισης (εικ. B). Τοποθετήστε το εργαλείο εργασίας με το κύρτωμα προς τα κάτω. ● Στερεώστε το εργαλείο εργασίας τοποθετώντας το παξιμάδι και σφίγγοντας τη βίδα ( ● 6). Ελέγξτε τη σωστή στερέωση του εργαλείου εργασίας. Με λανθασμένη ή ανακριβή στερέωση, το εργαλείο εργασίας ενδέχεται να εκτοξευτεί από την υποδοχή κατά τη λειτουργία του εργαλείου, πράγμα που δημιουργεί κίνδυνο για τον χειριστή. ΑΠΟΡΡΟΦΗΣΗ ΣΚΟΝΗΣ Η σκόνη ορισμένων υλικών, όπως βερνίκια και χρώματα τα οποία περιέχουν μόλυβδο καθώς και κάποια είδη ξύλου (π.χ. ξύλο βελανιδιάς ή οξιάς) και υλικά τα οποία περιέχουν άσβεστο, ενδέχεται να είναι επικίνδυνα για την υγεία. Γι’ αυτό συνιστούμε να χρησιμοποιείτε ένα εξωτερικό σύστημα απορρόφησης σκόνης, καλό εξαερισμό του χώρου εργασίας καθώς και μάσκα προστασίας από τη σκόνη με φίλτρο. Στη συσκευασία του εργαλείου περιλαμβάνεται ο σωλήνας απορρόφησης σκόνης, ο οποίος κατόπιν στερέωσής του πρέπει να συνδεθεί με ένα εξωτερικό σύστημα απορρόφησης σκόνης, π.χ. ηλεκτρική σκούπα σχεδιασμένη για την απορρόφηση αυτού του είδους της σκόνης. ● Αφαιρέστε το στερεωμένο εργαλείο εργασίας. Τοποθετήστε τον σωλήνα απορρόφησης σκόνης ( ● 5) και στερεώστε τον με τον σφιγκτήρα (4). Συνδέστε τον σωλήνα αναρρόφησης (π.χ. ηλεκτρικής σκούπας) με τον προσαρμογέα ( ● 3) του σωλήνα απορρόφησης σκόνης (5). Στερεώστε το εργαλείο εργασίας στην υποδοχή. ● ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Η τάση του δικτύου πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων του ηλεκτρικού εργαλείου. Ενεργοποίηση: μετακινήστε τον διακόπτη (2) προς τα μπρος, στη θέση I (εικ. C). Απενεργοποίηση: μετακινήστε τον διακόπτη (2) προς τα πίσω, στη θέση O. Προσοχή ώστε να μην καλύψετε τις οπές εξαερισμού του κινητήρα στο σώμα του εργαλείου. Η ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ Χάρη στη συχνότητα παλμών 20000 ανά λεπτό υπό τη γωνία 2,8°, το ηλεκτρικό εργαλείο παρέχει τη δυνατότητα να επεξεργάζεστε με ακρίβεια μικρές επιφάνειες και γωνίες. ΠΡΙΟΝΙΣΜΑ / ΚΟΠΗ Να χρησιμοποιείτε εξαρτήματα εργασίας χωρίς βλάβες, σε καλή τεχνική κατάσταση. Προβαίνοντας στο πριόνισμα ή την κοπή ξύλου και παραγώγων του, μοριοσανίδων κ.λπ., πρώτα ελέγξτε εάν υπάρχουν ετερογενή σώματα μέσα τους, όπως καρφιά, βίδες κ.λπ. Αφαιρέστε τα ετερογενή σώματα, π.χ. με τη βοήθεια της λάμας πριονίσματος. Μπορείτε να εκτελείτε βυθιζόμενες κοπές μόνο σε τέτοια μαλακά υλικά όπως ξύλο, γυψοσανίδες και παρόμοια υλικά. Η κοπή κεραμικών πλακιδίων συνεπάγεται γρήγορη φθορά του εργαλείου εργασίας.

Κατά τη λείανση επιφανειών, η αποτελεσματικότητα της εργασίας εξαρτάται κυρίως από το είδος και την ποιότητα του χαρτιού λείανσης καθώς και από τη δύναμη της πίεσης ασκούμενης στο εργαλείο κατά την επεξεργασία. Η δυνατή πίεση δεν θα αυξήσει την αποτελεσματικότητα της λειτουργίας, ενδέχεται όμως να προκαλέσει γρήγορη φθορά του χαρτιού λείανσης και υπερθέρμανση του εργαλείου. Εκτελείτε την εργασία με μέτρια, ομοιόμορφη πίεση στο εργαλείο. Για πιο ακριβή επεξεργασία γωνιών και ακμών σε δυσπρόσιτα μέρη, μπορείτε να πραγματοποιείτε τη λείανση με την κορυφή ή την άκρη της πλάκας λείανσης.76 Οι εργασίες λείανσης πρέπει να εκτελούνται με συνδεδεμένο σύστημα απορρόφησης σκόνης. Το χαρτί λείανσης που χρησιμοποιήθηκε για τη λείανση μετάλλου δεν θα πρέπει να χρησιμοποιηθεί για την επεξεργασία άλλων υλικών. ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ Πριν προβείτε σε οποιεσδήποτε ενέργειες που έχουν σχέση με τη ρύθμιση, την επισκευή ή τη συντήρηση, αποσυνδέστε το ηλεκτρικό εργαλείο από το δίκτυο παροχής ρεύματος. ● Διατηρείτε το εργαλείο σε καθαρή κατάσταση. Απαγορεύεται να χρησιμοποιείτε το νερό ή οποιοδήποτε χημικό υγρό για τον καθαρισμό του εργαλείου. ● Καθαρίζετε το ηλεκτρικό εργαλείο με μια βούρτσα ή σκουπίζετέ το με ένα στεγνό πανί.

Καθαρίζετε τα εξαρτήματα εργασίας με μια συρμάτινη βούρτσα. ● Καθαρίζετε συστηματικά τις οπές εξαερισμού ώστε να αποτρέψετε την υπερθέρμανση του κινητήρα. ● Σε περίπτωση ισχυρού σπινθηρισμού στον συλλέκτη, αναθέστε σε έναν ειδικό να ελέγξει την κατάσταση ● των ψηκτρών άνθρακα του κινητήρα. Φυλάσσετε το εργαλείο σε μέρος ξηρό όπου δεν έχουν πρόσβαση τα παιδιά. ● ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ Φθαρμένες ψήκτρες άνθρακα του κινητήρα (μήκους λιγότερου από 5 χιλιοστά), ψήκτρες με καμένη επιφάνεια ή γδαρσίματα πρέπει να αντικατασταθούν άμεσα. Οφείλετε να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως. Συνιστάται να αναθέτετε την αντικατάσταση των ψηκτρών άνθρακα σε έναν αρμόδιο ειδικό. Συνιστάται να χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά. Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από το εξουσιοδοτημένο συνεργείο τεχνικής υποστήριξης του κατασκευαστή. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΟΝΟΜΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Πολυεργαλείο Παράμετροι Αξίες Τάση παρεχόμενου ρεύματος 230 V AC Συχνότητα παρεχόμενου ρεύματος 50 Hz Ονομαστική ισχύς 180 W Αριθμός παλμών άνευ φορτίου 20000 παλμοί ανά λεπτό Γωνία παλμών 2,8° Διαστάσεις πλάκας λείανσης 80 x 80 x 80 mm Κλάση προστασίας II Βάρος 1,35 kg Έτος κατασκευής 2014 ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ ΚΑΙ ΚΡΑΔΑΣΜΟΥΣ Επίπεδο ακουστικής πίεσης: Lp

= 84 dB(A) K= 3 dB(A) Επίπεδο ακουστικής ισχύος: Lw

= dB(A) K= 3 dB(A) Επιτάχυνση της παλμικής κίνησης: a

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου

• * Με την επιφύλαξη αλλαγών Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η « Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.77
