59G022 - Narzędzia wielofunkcyjne Graphite - Bezpłatna instrukcja obsługi

Typ produktu	Narzędzie wielofunkcyjne
Marka	Graphite
Model	59G022
Zasilanie	230 V AC, 50 Hz
Moc znamionowa	180 W
Częstotliwość oscylacji (bieg jałowy)	20000 min⁻¹
Kąt oscylacji	2,8°
Wymiary płyty szlifierskiej	80 x 80 x 80 mm (kształt Delta)
Klasa ochronności	II
Waga	1,35 kg
Rok produkcji	2014
Poziom ciśnienia akustycznego	84 dB(A) (K=3 dB)
Poziom mocy akustycznej	95 dB(A) (K=3 dB)
Drgania (wartość przyspieszenia)	9 m/s² (K=1,5 m/s²)
Główne funkcje	Piłowanie, cięcie, szlifowanie, skrobanie
Materiały obrabiane	Drewno, materiały drewnopochodne, tworzywa sztuczne, metale nieżelazne, miękkie płytki ceramiczne
Akcesoria w zestawie	2 końcówki robocze, 5 papierów ściernych (80#), nakładka do odpylania z adapterem, klucz imbusowy
System odpylania	Tak, możliwość podłączenia do odkurzacza
Konserwacja i czyszczenie	Czyścić szczotką lub suchą szmatką; nie używać wody
Wymiana szczotek węglowych	Powierzyć wykwalifikowanej osobie; wymienić obie, jeśli zużyte (<5 mm)
Bezpieczeństwo	Używać maski przeciwpyłowej; unikać dotykania ostrza po użyciu; odłączyć przed regulacją
Naprawialność	Wszelkie naprawy muszą być wykonane przez autoryzowany serwis
Przeznaczenie	Modelarstwo, ślusarstwo, stolarstwo, majsterkowanie

Często zadawane pytania - 59G022 Graphite

Jak wymienić ostrze w Graphite 59G022?

Przed wymianą odłącz narzędzie. Użyj dostarczonego klucza imbusowego, aby poluzować śrubę mocującą, wyjmij podkładkę i starą końcówkę. Umieść nową końcówkę, wyrównując mechanizm zapadkowy, a następnie dokręć śrubę z podkładką.

Jak zainstalować papier ścierny na płycie szlifierskiej?

Płyta wykorzystuje system Velcro. Umieść papier ścierny (perforowany) tak, aby dopasować otwory, a następnie mocno dociśnij. Aby zdjąć, unieś jeden bok i pociągnij.

Jaka jest moc narzędzia wielofunkcyjnego Graphite 59G022?

Moc znamionowa wynosi 180 W przy napięciu 230 V AC i częstotliwości 50 Hz.

Czy mogę używać tego narzędzia do cięcia metalu?

Tak, może ciąć metale nieżelazne oraz elementy mocujące, takie jak gwoździe i śruby. Użyj odpowiedniego ostrza.

Jak podłączyć odsysanie pyłu?

Zdejmij końcówkę roboczą. Zamocuj nakładkę do odpylania na narzędziu za pomocą klipsa. Podłącz wąż odkurzacza do adaptera. Załóż z powrotem końcówkę roboczą.

Jakie środki ostrożności powinienem zachować?

Noś maskę przeciwpyłową i okulary. Nie dotykaj ostrza po użyciu (nagrzane). Trzymaj narzędzie mocno. Sprawdź brak przewodów elektrycznych lub gazu przed cięciem.

Jak konserwować narzędzie wielofunkcyjne?

Czyść narzędzie szczotką lub suchą szmatką. Nigdy nie używaj wody. Regularnie czyść otwory wentylacyjne. Zleć wymianę szczotek węglowych profesjonaliście.

Jakie akcesoria są dołączone do Graphite 59G022?

Narzędzie jest dostarczane z: 2 końcówkami roboczymi, 5 papierami ściernymi o gradacji 80, nakładką do odpylania z adapterem i kluczem imbusowym.

Czy mogę używać akcesoriów innych marek?

Zaleca się używanie wyłącznie oryginalnych końcówek roboczych w celu zapewnienia bezpieczeństwa i wydajności. Używanie nieodpowiednich akcesoriów może uszkodzić narzędzie.

Co zrobić, jeśli narzędzie wydziela dym lub nietypowy hałas?

Natychmiast zatrzymaj narzędzie, wyłączając je i odłączając. Oddaj je do autoryzowanego serwisu w celu inspekcji. Nie używaj narzędzia, dopóki nie zostanie naprawione.

INSTRUKCJA OBSŁUGI 59G022 Graphite

URZĄDZENIE WIELOFUNKCYJNE

59G022

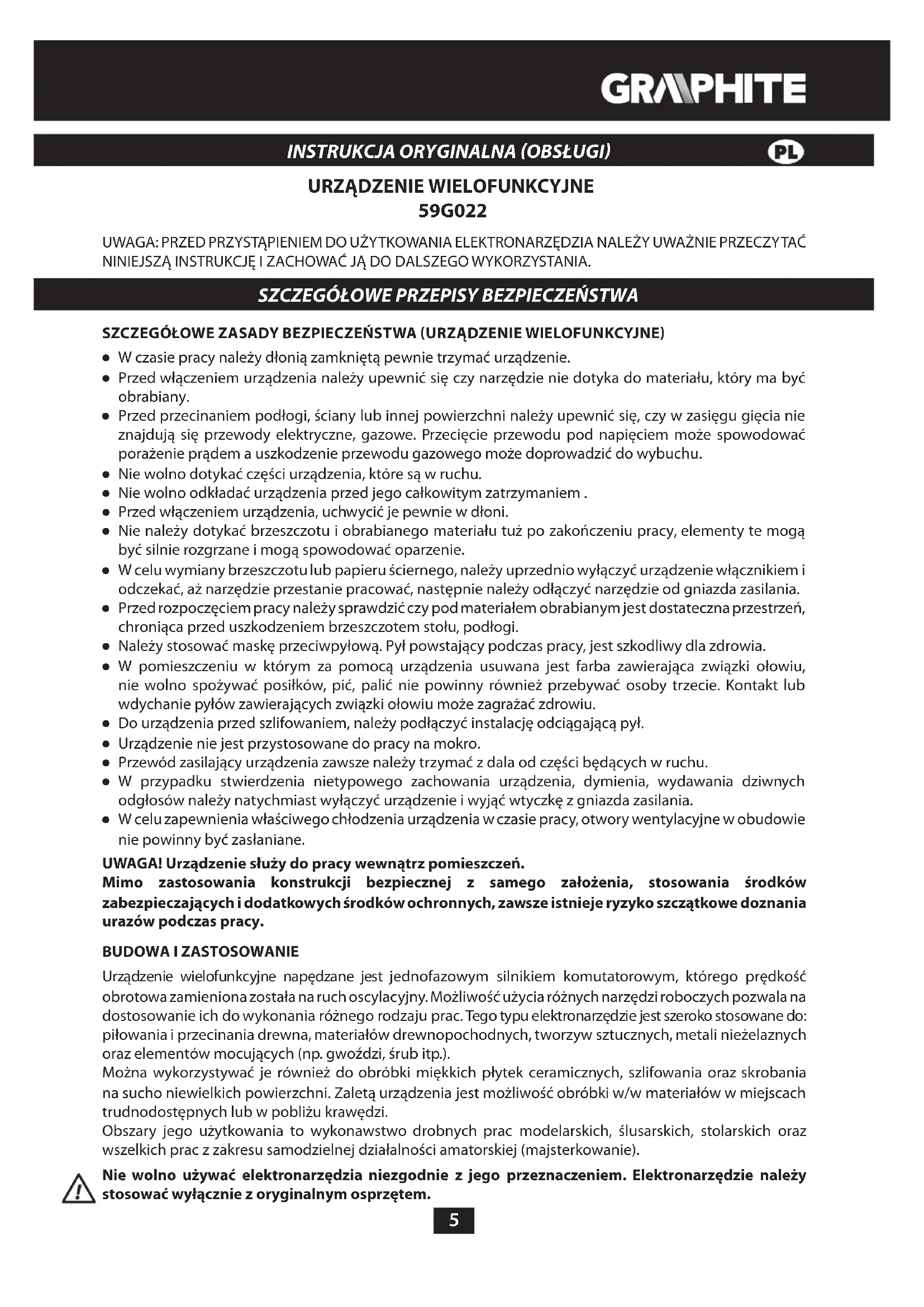

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA (URZĄDZENIE WIELOFUNKCYJNE)

• W czasie pracy należy dłonią zamkniętą pewnie trzymać urządzenie.
• Przed włączeniem urządzenia należy upewnić się czy narzędzie nie dotyka do materiału, który ma być obrabiany.
• Przed przecinaniem podłogi, ściany lub innej powierzchni należy upewnić się, czy w zasięgu gięcia nie znajdują się przewody elektryczne, gazowe. Przecięcie przewodu pod napięciem może spowodować porażenie prądem a uszkodzenie przewodu gazowego może doprowadzić do wybuchu.
• Nie wolno dotykać części urządzenia, które są w ruchu.
• Nie wolno odkładać urządzenia przed jego całkowitym zatrzymaniem.
• Przed włączeniem urządzenia, uchwycić je pewnie w dłoni.
• Nie należy dotykać brzeszczotu i obrabianego materiału tuż po zakończeniu pracy, elementy te mogą być silnie rozgrzane i mogą spowodować oparzenie.
• W celu wymiany brzeszczotu lub papieru ściernego, należy uprzednio wyłączyć urządzenie włącznikiem i odczekać, aż narzędzie przestanie pracować, następnie należy odłączyć narzędzie od gniazda zasilania.
• Przed rozpoczęciem pracy należy sprawdzić czy pod materiałem obrabianym jest dostateczna przestrzeń, chroniąca przed uszkodzeniem brzeszczotem stołu, podłogi.
• Należy stosować maskę przeciwpyłową. Pył powstający podczas pracy, jest szkodliwy dla zdrowia.
• W pomieszczeniu w którym za pomocą urządzenia usuwana jest farba zawierająca związki ołowiu, nie wolno spożywać posiłków, pić, palić nie powinny również przebywać osoby trzecie. Kontakt lub wdychanie pyłów zawierających związki ołowiu może zagrażać zdrowiu.
• Do urządzenia przed szlifowaniem, należy podłączyć instalację odciągającą pył.
• Urządzenie nie jest przystosowane do pracy na mokro.
• Przewód zasilający urządzenia zawsze należy trzymać z dala od części będących w ruchu.
• W przypadku stwierdzenia nietypowego zachowania urządzenia, dymienia, wydawania dziwnych odgłosów należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z gniazda zasilania.
• W celu zapewnienia właściwego chłodzenia urządzenia w czasie pracy, otwory wentylacyjne w obudowie nie powinny być zasłanianie.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

BUDOWA I ZASTOSOWANIE

Urządzenie wielofunkcyjne napędzane jest jednofazowym silnikiem komutatorowym, którego prędkość obrotowa zamieniona została na ruch oscylacyjny. Możliwość użycia różnych narzędzi roboczych pozwala na dostosowanie ich do wykonania różnego rodzaju prac. Tego typu elektronarzędzie jest szeroko stosowane do: piłowania i przecinania drewna, materiałów drewnopochodnych, tworzyw sztucznych, metali nieżelaznych oraz elementów mocujących (np. gwoździ, śrub itp.).

Można wykorzystywać je również do obróbki miękkich płytek ceramicznych, szlifowania oraz skrobania na sucho niewielkich powierzchni. Zaletą urządzenia jest możliwość obróbki w/w materiałów w miejscach trudnodostępnych lub w pobliżu krawędzi.

Obszary jego użytkowania to wykonawstwo drobnych prac modelarskich, ślusarskich, stolarskich oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem. Elektronarzędzie należy stosować wyłącznie z oryginalnym osprzętem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Stopa szlifierska1.

Włącznik2.

Adapter 3.

Klamra4.

Nakładka odprowadzania pyłu5.

1. Śruba mocująca z podkładką

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

Końcówki robocze różne - 2 szt.1.

Papier ścierny (80#) - 5 szt.2.

1. Nakładka odprowadzania pyłu z adapterem + klamra - 1 kpl.

Klucz sześciokątny - 1 szt.4.

PRZYGOTOWANIE DO PRACY

WYBÓR NARZĘDZIA ROBOCZEGO

W poniższej tabeli pokazane zostały przykłady użycia narzędzi roboczych.

	Nazwa	Rodzaj materiału	Przeznaczenie	Przykład
	Brzeszczot do drewna HCS	Drewno, materiały drewnopochodne, tworzywa sztuczne.	Cięcia rozdzielające i wgłębne w narożnikach i miejscach trudno dostępnych, w pobliżu powierzchni.	Wycięcia w płytach meblowych, skracanie listew podłogowych, cięcia wgłębne przy pasowaniu paneli podłogowych.
	Stopa szlifierska Delta	Drewno, materiały drewnopochodne, materiały abrazyjne.	Szlifowanie w miejscach trudnodostępnych i narożnikach na twardym podłożu.	Usuwanie zaprawy lub kleju do płytek ceramicznych, szlifowanie drewna litego, polerowanie.

NAKŁADANIE / WYMIANA PAPIERU ŚCIERNEGO

Stopa szlifierska wyposażona jest w system montażu na tzw. rzep celem szybkiej i łatwej wymiany papieru ściernego. W zależności od rodzaju obrabianego materiału i pożądanego stopnia usuwania materiału należy wybrać papier ścierny o właściwej gradacji. Dopuszcza się stosowanie wszystkich rodzajów papieru ściernego jak również włókniny lub filcu polerskiego.

Należy używać tylko odpowiedni papier ścierny z otworami (perforowany).

• Zbliżyć papier ścierny do stopy szlifierskiej (1).
• Umieścić papier ścierny tak, aby jego otwory (a) pokrywały się z otworami w stopie szlifierskiej (1).

• Docisnąć papier do stopy szlifierskiej (1).

• Upewnić się, czy otwory w papierze ściernym i stopie szlifierskiej w pełni pokrywają się, co zapewni optymalną możliwość odprowadzania pyłu.

• Aby zdjąć papier ścierny należy odchylić go z jednej strony, a następnie pociągnąć (rys. A).

MOCOWANIE NARZĘDZI ROBOCZYCH

• Wyjąć ewentualnie uprzednio zamontowane narzędzie robocze.
• Odkręcić za pomocą klucza sześciokątnego śrubę (6), zdjąć podkładkę i wyjąć narzędzie robocze.
• Umieścić narzędzie robocze w uchwycie narzędziowym w taki sposób, aby zamknąć zatrzaskowe połączenia narzędzia z uchwytem narzędziowym.
• Aby umożliwiać pracę w pozycji najbardziej dogodnej i bezpiecznej dla obsługującego, narzędzia robocze można nałożyć na uchwyt narzędziowy w dowolnych pozycjach zatrzaskowych (rys. B).
• Narzędzie robocze powinno być nałożone w ten sposób, aby wygięciem skierowane było do dołu.
• Zamocować narzędzie robocze zakładając podkładkę i dokręcając śrubę (6).

Sprawdzić poprawność zamocowania narzędzia roboczego. Niewłaściwie lub niedokładnie zamontowane narzędzia robocze mogą się podczas pracy obsunąć i spowodować zagrożenie dla osoby obsługującej.

ODPROWADZANIE PYŁU

Pyły niektórych materiałów jak: powłoki malarskie z zawartością ołowiu, niektóre gatunki drewna np. dębiny lub buczyny czy materiały zawierające azbest mogą stanowić zagrożenie dla zdrowia. Dlatego też, zaleca się stosowanie zewnętrznych systemów odprowadzania pyłu, dobrą wentylację stanowiska pracy i używanie maski przeciwpyłowej z pochłaniaczem.

Urządzenie posiada w swoim wyposażeniu nakładkę do odprowadzania pyłu, którą po zamontowaniu należy podłączyć do zewnętrznego systemu odciągania pyłu np. odkurzacza dostosowanego do rodzaju pyłu.

• Wyjąć ewentualnie już zamontowane narzędzie robocze.
• Założyć nakładkę odprowadzania pyłu (5) i spiąć klamrą (4).
• Podłączyć wąż ssący np. odkurzacza do adaptera (3) nakładki odprowadzania pyłu (5).
• Zamontować narzędzie robocze w uchwycie narzędziowym.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej urządzenia.

Włączenie - przesunąć włącznik (2) do przodu w poz. I (rys. C).

Wyłączenie - przesunąć włącznik (2) do tyłu w poz. O.

Uważać, aby nie przesłonić otworów w obudowie służących do wentylacji silnika urządzenia.

ZASADA DZIAŁANIA

Dzięki częstotliwości oscylacji 20000/min pod kątem 2,8° elektronarzędzie umożliwia precyzyjną pracę w niewielkich przestrzeniach i narożach.

PIŁOWANIE / PRZECINANIE

Należy stosować jedynie nieuszkodzone w dobrym stanie technicznym narzędzia robocze.

Przed przystąpieniem do piłowania lub przecinania drewna, płyt wiórowych, materiałów drewnopochodnych itp. należy sprawdzić, czy nie zawierają one ciał obcych, takich jak gwoździe, śruby itp. Usunąć ciała obce lub użyć właściwego brzeszczotu do ich usunięcia. Cięć wgłębnych można dokonywać tylko w miękkich materiałach jak drewno, płyty gipsowe lub podobne.

Przecinanie płytek ceramicznych powoduje szybsze zużycie narzędzia roboczego.

SZLIFOWANIE

Wydajność pracy podczas szlifowania powierzchni uzależniona jest w głównej mierze od rodzaju i jakości papieru ściernego, oraz siły nacisku podczas obróbki. Nadmierny nacisk nie prowadzi do zwiększenia wydajności szlifowania, lecz do szybszego zużycia papieru ściernego oraz może być przyczyną przegrzania elektronarzędzia. Należy pracować z umiarkowanym, równomiernym naciskiem.

Celem dokładnego oszlifowania narożników lub krawędzi w miejscach trudnodostępnych można szlifować wierzchołkiem lub krawędzią płyty szlifierskiej.

Prace szlifierskie powinny być wykonywane jedynie z podłączonym systemem odsysania pyłu. Nie należy używać papieru ściernego, którym szlifowano metal do obróbki innych materiałów.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

• Urządzenie należy zawsze utrzymywać w czystości.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Elektronarzędzie należy czyścić za pomocą szczotki lub suchego kawałka tkaniny.
• Narzędzia robocze należy czyścić za pomocą szczotki drucianej.
• Regularnie należy czyścić szczeliny wentylacyjne, aby nie dopuścić do przegrzania silnika.
• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.

Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Urządzenie wielofunkcyjne
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania	50 Hz
Moc znamionowa	180 W
Liczba oscylacji na biegu jałowym	20000 min ^-1
Kąt oscylacji	2,8°
Wymiar stopy	80 x 80 x 80 mm
Klasa ochronności	II
Masa	1,35 kg
Rok produkcji	2014

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego: Lp_A=84 dB(A) K=3 dB(A)

Poziom mocy akustycznej: Lw_A = 95 dB(A) K = 3 dB(A)

Wartość przyśpieszeń drgań: a_h=9 m/s^2 K=1,5 m/s^2

OCHRONA ŚRODOWISKA / CE

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografi, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Deklaracja Zgodności WE

Ul. Pograniczna 2/4, 02-285 Warszawa, Polska

Urządzenie wielofunkcyjne

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2004/108/WE

Dyrektywa o RoHS 2011/65/UE

/RoHS Directive 2011/65/UE/

/2011/65/EK RoHS

Jednostka notyfikowana:

/Noified body/

oraz spełnia wymagania norm:

Ostatnie dwie cyfry roku, w którym umieszczono znak CE: 14

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej

Pełnomocnik ds. jakości firmy GRUPA TOPEX
