Marka	Graphite
Model	58G013
Typ produktu	Narzędzie wielofunkcyjne bezprzewodowe
Napięcie zasilania	18 V DC
Typ baterii	Litowo-jonowa (Li-Ion)
Pojemność baterii	2000 mAh (bateria 58G001)
Oscylacje bez obciążenia	5000 - 20000 min⁻¹
Kąt oscylacji	3°
System mocowania narzędzi	Beznarzędziowy (szybka dźwignia)
Waga	1,8 kg
Poziom ciśnienia akustycznego (szlifowanie)	90,8 dB(A)
Poziom mocy akustycznej (szlifowanie)	101,8 dB(A)
Wartość przyspieszenia drgań (szlifowanie, główny uchwyt)	8,813 m/s²
Klasa ochrony	III (bateria)
Ładowarka	Model 58G002, 230 V~, 50 Hz
Główne funkcje	Piłowanie, szlifowanie, skrobanie, cięcie
Konserwacja	Czyścić suchą szmatką, nie używać wody
Bezpieczeństwo	Przeczytać instrukcję, nosić środki ochrony (okulary, maska, rękawice)
Części zamienne	Bateria, ładowarka, narzędzia robocze (ostrza, skrobaki itp.)
Producent	Grupa Topex, Warszawa, Polska

Często zadawane pytania - 58G013 Graphite

Jak wymienić ostrze lub narzędzie robocze?

Aby wymienić narzędzie, pociągnij szybką dźwignię montażową do przodu, włóż narzędzie pomiędzy podkładki uchwytu, wyrównując otwory z kołkami, a następnie opuść dźwignię, aby zamocować. Upewnij się, że narzędzie jest dobrze zamocowane przed użyciem.

Jak naładować baterię?

Wyjmij baterię z narzędzia. Podłącz ładowarkę do gniazda 230 V AC. Włóż baterię do ładowarki. Czerwona dioda oznacza ładowanie, zielona dioda oznacza zakończenie ładowania. Nie przekraczaj 8 godzin ładowania.

Jaki jest czas ładowania baterii?

Z ładowarką 58G002, bateria 58G001 (2000 mAh) ładuje się w 1 godzinę, a bateria 58G004 (4000 mAh) w 2 godziny.

Jakie akcesoria są kompatybilne z tym narzędziem?

Narzędzie jest kompatybilne z akcesoriami wyposażonymi w uniwersalny system mocowania z 9 otworami (otwory 2 mm rozmieszczone co 30° na okręgu o promieniu 10 mm). Przykłady: ostrza pił, płyty szlifierskie, skrobaki.

Jak regulować prędkość obrotową?

Użyj pokrętła regulacji prędkości (4) znajdującego się pod głównym uchwytem. Zakres od 1 (wolna) do 6 (szybka), odpowiadający oscylacji od 5000 do 20000 min⁻¹.

Co zrobić w przypadku dymu lub nietypowego zachowania?

Natychmiast wyłącz narzędzie wyłącznikiem i wyjmij baterię. Nie kontynuuj użytkowania urządzenia i skontaktuj się z autoryzowanym serwisem.

Czy mogę używać narzędzia w deszczu lub wilgotnym środowisku?

Nie, narzędzie nie nadaje się do pracy w wilgotnym środowisku. Chroń je przed wodą i wilgocią, aby uniknąć ryzyka porażenia prądem.

Jak czyścić narzędzie wielofunkcyjne?

Użyj suchej szmatki lub sprężonego powietrza pod niskim ciśnieniem do czyszczenia szczelin wentylacyjnych. Nigdy nie używaj wody, rozpuszczalników ani agresywnych środków czyszczących.

Jakie są wartości drgań i hałasu?

W przypadku szlifowania poziom ciśnienia akustycznego wynosi 90,8 dB(A), a przyspieszenie drgań na głównym uchwycie wynosi 8,813 m/s². Wartości dla piłowania i skrobania są również podane w instrukcji.

Jak zutylizować narzędzie i baterię po zakończeniu eksploatacji?

Nie wyrzucaj narzędzia ani baterii wraz z odpadami domowymi. Oddaj je do punktu selektywnej zbiórki w celu recyklingu urządzeń elektrycznych i baterii. Postępuj zgodnie z lokalnymi przepisami.

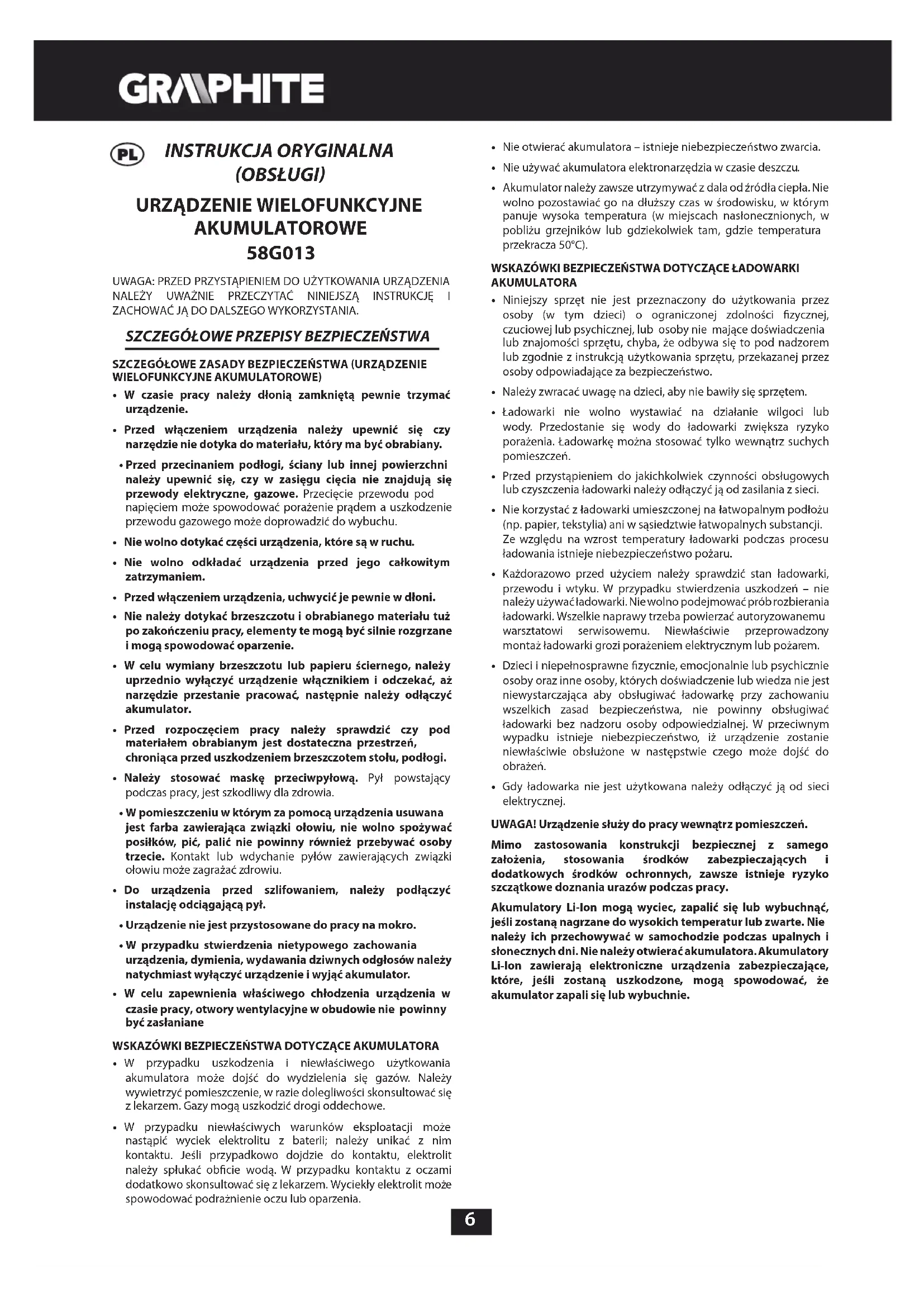

INSTRUKCJA OBSŁUGI 58G013 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

• W czasie pracy należy dłonią zamkniętą pewnie trzymać urządzenie.
• Przed włączeniem urządzenia należy upewnić się czy narzędzie nie dotyka do materiału, który ma być obrabiany.
• Przed przecinaniem podłogi, ściany lub innej powierzchni należy upewnić się, czy w zasięgu cięcia nie znajdują się przewody elektryczne, gazowe. Przecięcie przewodu pod napięciem może spowodować porażenie prądem a uszkodzenie przewodu gazowego może doprowadzić do wybuchu.

- Nie wolno dotykać części urządzenia, które są w ruchu.

- Nie wolno odkładać urządzenia przed jego całkowitym zatrzymaniem.

- Przed włączeniem urządzenia, uchwycić je pewnie w dłoni.

- Nie należy dotykać brzeszczotu i obrabianego materiału tuż po zakończeniu pracy, elementy te mogą być silnie rozgrzane i mogą spowodować oparzenie.

- W celu wymiany brzeszczotu lub papieru ściernego, należy uprzednio wyłączyć urządzenie włącznikiem i odczekać, aż narzędzie przestanie pracować, następnie należy odłączyć akumulator.

- Przed rozpoczęciem pracy należy sprawdzić czy pod materiałem obrabianym jest dostateczna przestrzeń, chroniąca przed uszkodzeniem brzeszczotem stołu, podłogi.

- Należy stosować maskę przeciwpyłową. Pył powstający podczas pracy, jest szkodliwy dla zdrowia.

- W pomieszczeniu w którym za pomocą urządzenia usuwana jest farba zawierająca związki ołowiu, nie wolno spożywać posiłków, pić, palić nie powinny również przebywać osoby trzecie. Kontakt lub wdychanie pyłów zawierających związki ołowiu może zagrażać zdrowiu.

- Do urządzenia przed szlifowaniem, należy podłączyć instalację odciągającą pył.

- Urządzenie nie jest przystosowane do pracy na mokro.

- W przypadku stwierdzenia nietypowego zachowania urządzenia, dymienia, wydawania dziwnych odglosów należy natychmiast wyłączyć urządzenie i wyjąć akumulator.

- W celu zapewnienia właściwego chłodzenia urządzenia w czasie pracy, otwory wentylacyjne w obudowie nie powinny być zasłanianie

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORA

• W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.

• W przypadku niewłaściwych warunków eksploatacji może nastąpić wyciek elektrolitu z baterii; należy unikać z nim kontaktu. Jeśli przypadkowo dojdzie do kontaktu, elektrolit należy spłukać obficie wodą. W przypadku kontaktu z oczami dodatkowo skonsultować się z lekarzem. Wyciekły elektrolit może spowodować podrażnienie oczu lub oparzenia.

• Nie otwierać akumulatora – istnieje niebezpieczeństwo zwarcia.

• Nie używać akumulatora elektronarzędzia w czasie deszczu.
• Akumulator należy zawsze utrzymywać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdzie kolwiek tam, gdzie temperatura przekracza 50°C).

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI AKUMULATORA

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za bezpieczeństwo.

- Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

- Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.

- Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.

- Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.

- Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.

- Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza nie jest niewystarczająca aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłużone w następstwie czego może dojść do obrażeń.

- Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy ich przechowywać w samochodzie podczas upalnych i słonecznych dni. Nie należy otwierać akumulatora. Akumulatory Li-Ion zawierają elektroniczne urządzenia zabezpieczające, które, jeśli zostaną uszkodzone, mogą spowodować, że akumulator zapali się lub wybuchnie.

Objaśnienie zastosowanych piktogramów

1234

5

6

7

8

9 10 11

12

13 14 15

1. UWAGA! Zachowaj szczególne środki ostrożności.
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu).

4. Używaj maski przeciwpyłowej!

5. Używaj rękawic ochronnych.

6. Nie dopuszczać dzieci do narzędzia.

7. Używaj odzieży ochronnej.

8. Chron urządzenie przed wilgocią.

9. Wyjmij akumulator z urządzenia przed przystąpieniem do czynności związanych z regulacją, lub czyszczeniem.

10. Urządzenie przeznaczone do pracy wewnątrz pomieszczeń.

11. Maksymalna dopuszczalna temperatura ogniw 45°C.

12. Nie wrzucać ogniw do ognia.

13. Recykling.

14. Druga klasa ochronności ładowarki.

15. Nie wrzucaj ogniw do wody.

BUDOWA I PRZEZNACZENIE

Urządzenie wielofunkcyjne jest ręcznym elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik komutatorowy prądu stałego z magnesami trwałymi, którego prędkość obrotowa zamieniona została na ruch oscylacyjny. Możliwość użycia różnych narzędzi roboczych pozwala na dostosowanie ich do wykonania różnego rodzaju prac. Tego typu elektronarzędzie jest szeroko stosowane do: piłowania i przecinania drewna, materiałów drewnopochodnych, tworzyw sztucznych, metali nieżelaznych oraz elementów mocujących (np. gwoździ, śrub itp.) przy zastosowaniu odpowiednich narzędzi roboczych.

Można wykorzystywać je również do obróbki miękkich płytek ceramicznych, szlifowania oraz skrobania na sucho niewielkich powierzchni. Zaletą urządzenia jest możliwość obróbki w/w materiałów w miejscach trudnodostępnych lub w pobliżu krawędzi.

Obszary jego użytkowania to wykonawstwo drobnych prac modelarskich, ślusarskich, stolarskich oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem. Elektronarzędzie należy stosować wyłącznie z oryginalnym osprzętem.

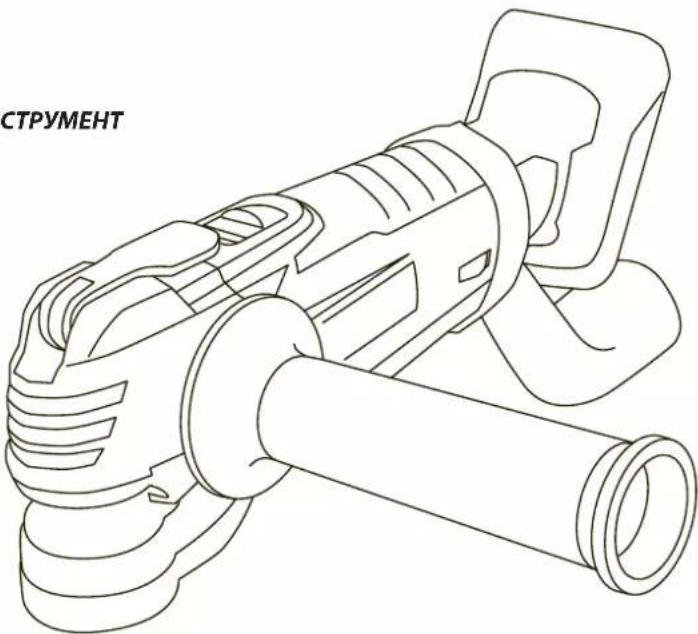

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Dźwignia do szybkiego montażu narzędzi roboczych
2. Włącznik
3. Klamra
4. Pokrętło regulacji prędkości obrotowej
5. Rękojeść dodatkowa

6. Nakładka odprowadzania pyłu

7. Akumulator

8. Przycisk mocowania akumulatora

9. Ładowarka

10. Diody LED

11. Przycisk sygnalizacji stanu naładowania akumulatora

12. Sygnalizacja stanu naładowania akumulatora (diody LED).

13. Oświetlenie

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Końcówki robocze - 1 szt.

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA

• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do słyszalnego zaskoczenia przycisku mocowania akumulatora (8).

ŁADOWANIE AKUMULATORA

Urządzenie jest dostarczona z akumulatorem częściowo naładowanym. Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4 °C - 40 °C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i rozładowania.

• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę (9) do gniazda sieci (230V AC).
• Wsunąć akumulator (7) do ładowarki (9) (rys. B). Sprawdzić czy akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda (10) na ładowarce, która sygnalizuje podłączenie napięcia.

Po umieszczeniu akumulatora (7) w ładowarce (9) zaświeci się czerwona dioda (10) na ładowarce, która sygnalizuje że trwa proces ładowania akumulatora.

Równocześnie świecą pulsacyjnie zielone diody stanu naładowania akumulatora (12) w różnym układzie (patrz opis poniżej).

- Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie akumulatora i konieczność jego naładowania.

• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania akumulatora.

Po naładowaniu akumulatora dioda (10) na ładowarce świeci na zielono, a wszystkie diody stanu naładowania akumulatora (12) świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora (12) gasną.

Akumulator nie powinien być ładowany dłużej niż 8 godzin. Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączyć się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowań. Nie należy poddawać akumulatorów doładowywaniu po krótkim użytkowaniu urządzenia. Znaczny spadek czasu miedzy koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

W procesie ładowania akumulatory nagrzewają się. Nie podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.

SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA

Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora (3 diody LED) (12). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora (11) (rys. C). Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania.

INSTALOWANIE RĘKOJEŚCI DODATKOWEJ

Ze względów bezpieczeństwa podczas posługiwania się elektronarzędziem zawsze należy stosować rękojeść dodatkową.

Rękojeść dodatkową (5) instaluje się w jednym z otworów na głowicy urządzenia. Zaleca się stosowanie elektronarzędzia z rękojeścią dodatkową. Jeśli trzyma się urządzenie podczas pracy oburącz (używając również rękojeści dodatkowej) zapewnia się większą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu, co zmniejsza ryzyko doznania urazu podczas odrzutu.

WYBÓR NARZĘDZIA ROBOCZEGO

Do urządzenia wielofunkcyjnego akumulatorowego pasują narzędzia robocze o uniwersalnym systemie mocowania typu otwartego (z 9 otworami). Otwory rozmieszczane są co 30° na okręgu o promieniu 10 mm, średnica otworów 2 mm (niektóre otwory mogą być również w formie otwartego wycięcia).

W poniższej tabeli pokazane zostały przykładowe narzędzia robocze.

	Nazwa	Rodzaj materiału	Przeznaczenie	Przykład
	Brzeszczot do metalu HSS	Metal (np. gwoździe, śruby, mniejsze profile), metale nieżelazne.	Drobniejsze cięcia rozdzielające i wgłębne.	Skracanie wąskich profili, przecinanie elementów mocujących np. klamer.
	Tarcza połokrągła do drewna HCS	Drewno, materiały drewnopochodne, tworzywa sztuczne.	Cięcia rozdzielające i wgłębne w naroźnikach i miejscach trudno dostępnych, w poblizu powierzchni.	Wąskie cięcia wgłębne w drewnie litym np. pod kratkę wentylacyjną.

	Brzeszczot do drewna HCS	Drewno, materiały drewnopochodne, tworzywa sztuczne.	Cięcia rozdzielające i угłębne w naroznikach i miejscach trudno dostępnych, w pobliżu powierzchni.	Wycięcia w płytach meblowych, skracanie listew podłogowych, cięcia угłębne przy pasowaniu paneli podłogowych.
	Tarcza półokrągła z nasypem wolframowym	Fugi cementowe, miękkie płytki ceramiczne, twardsze tworzy-wa sztuczne i inne materiały.	Przycinanie i odcinanie blisko krawędzi, w naroznikach lub w miejscach trudnodostępnych.	Usuwanie fug, wycinanie otworów w płytkach ceramicznymi lub tworzywach sztucznych.
	Stopa szlifierska Delta	Drewno, materiały drewnopochodne, materiały abrazyjne.	Szllifowanie w miejscach trudnodostępnych i naroznikach na twardym podłożu.	Usuwanie zaprawy lub kleju do płytek ceramicznych, szlifowanie drewna litego, polerowanie.
	Skrobak sztywny	Wykładziny, podłogi, płytki ceramiczne.	Skrobanie na twardym podłożu miękkich materiałów.	Usuwanie resztek zaprawy, kleju do wykładzin lub płytek ceramicznych.

MOCOWANIE NARZĘDZI ROBOCZYCH

• Odciągnąć dźwignię do szybkiego montażu narzędzi roboczych (1) do przodu (rys. D).
• Wsunąć narzędzie robocze pomiędzy obie podkładki uchwytu narzędziowego tak, aby otwory trafiły na kołki górnej podkładki.
• Aby umożliwiać pracę w pozycji najbardziej dogodnej i bezpiecznej dla obsługującego, narzędzia robocze można umieścić w uchwycie narzędziowym w dowolnej pozycji pod warunkiem, że trafiają na kołki górnej podkładki (rys. E).
• Narzędzie robocze powinno być nałożone w ten sposób, aby wygięciem skierowane było do dołu.
• Zamocować narzędzie robocze w wybranej pozycji opuszczając dźwignię do szybkiego montażu narzędzi roboczych (1) (rys. D).

Sprawdzić poprawność zamocowania narzędzia roboczego. Niewłaściwie lub niedokładnie zamontowane narzędzia robocze mogą się podczas pracy obsunąć i spowodować zagrożenie dla osoby obsługującej.

ODPROWADZANIE PYŁU

Pyły niektórych materiałów jak: powłoki małarskie z zawartością ołowiu, niektóre gatunki drewna np. dębiny lub buczyny czy materiały zawierające azbest mogą stanowić zagrożenie dla zdrowia. Dlatego też, zaleca się stosowanie zewnętrznych systemów odprowadzania pyłu, dobrą wentylację stanowiska pracy i używanie maski przeciwpyłowej z pochłaniaczem.

Urządzenie wyposażone jest w nakładkę do odprowadzania pyłu, którą należy podłączyć do zewnętrznego systemu odciągania pyłu np. odkurzacza dostosowanego do rodzaju pyłu.

DEMONTAŻ NAKŁADKI DO ODPROWADZANIA PYŁU

• Wyjąć ewentualnie już zamontowane narzędzie robocze.
• Rozpiąć klamrę (3) i zdjąć nakładkę odprowadzania pyłu (6).

Montaż nakładki odprowadzania pyłu (6) przebiega w odwrotnej kolejności do jej demontażu.

PRACA / USTAWIENIA

Przed użyciem elektronarzędzia należy skontrolować stan narzędzi roboczych. Nie używać wyszczerbionych, pękniętych lub w inny sposób uszkodzonych narzędzi. Zużyte narzędzia robocze należy przed użyciem natychmiast wymienić na nowe. Po zakończeniu pracy zawsze trzeba wyłączyć urządzenie i odczekać, aż narzędzie robocze całkowicie się zatrzyma. Dopiero wtedy można urządzenie odłożyć. Nie należy wyhamowywać będącego w ruchu narzędzia roboczego dociskając go do obrabianego materiału.

WŁĄCZANIE / WYŁĄCZANIE

Podczas uruchamiania i pracy urządzenie należy trzymać obiema rękami.

Włączanie - przesunąć włącznik (2) do przodu w poz. I.

Wyłącznie - przesunąć włącznik (2) do tyłu w poz. O (rys. F).

Każdorazowe wciśnięcie przycisku włącznika (2) powoduje świecenie 2 diod (LED) (13) umieszczonych po obu stronach głowicy oświetlających miejsce pracy.

REGULACJA PRĘDKOŚCI OBROTOWEJ

W dolnej części rękojeści zasadniczej znajduje się pokrętło regulacji prędkości obrotowej (4) (rys. G). Zakres regulacji wynosi od 1 do 6. Prędkość obrotową można zmieniać w zależności od potrzeb użytkownika.

Uważać, aby nie przesłonić otworów w obudowie służących do wentylacji silnika urządzenia.

ZASADA DZIAŁANIA

Dzięki częstotliwości oscylacji 5000-20000/min pod kątem 3° elektronarzędzie umożliwia precyzyjną pracę w niewielkich przestrzeniach i narożach.

PIŁOWANIE / PRZECINANIE

Należy stosować jedynie nieuszkodzone w dobrym stanie technicznym narzędzia robocze. Przed przystąpieniem do piłowania lub przecinania drewna, płyt wirowych, materiałów drewnopochodnych itp. należy sprawdzić, czy nie zawierają one ciał obcych, takich jak gwoździe, śruby itp. Usunąć ciała obce lub użyć właściwego brzeszczotu do ich usunięcia. Cięć wingębnych można dokonywać tylko w miękkich materiałach jak drewno, płyty gipsowe lub podobne. Przecinanie płytek ceramicznych powoduje szybsze zużycie narzędzia roboczego.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator z urządzenia.

KONSERWACJA I PRZECHOWYWANIE

- Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

- Do czyszczenia nie należy stosować wody lub innych cieczy.

- Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

- Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

- Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.

- W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.

- Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

- Urządzenie należy przechowywać z wyjątkym akumulatorem.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Urządzenie wielofunkcyjne akumulatorowe 58G013
Parametr	Wartość
Napięcie zasilania	18 V DC
Liczba oscylacji na biegu jałowym	5000-20000 min ^-1

Kąt oscylacji	3°
System mocowania narzędzi roboczych	beznarzędziowy
Klasa ochronności	III
Masa	1,8 kg
Rok produkcji	2019
58G013 oznacza zarówno typ oraz określenie maszyny

Akumulator systemu Graphite Energy+
Parametr	Wartość
Akumulator	58G001	58G004
Napięcie akumulatora	18 V DC	18 V DC
Typ akumulatora	Li-Ion	Li-Ion
Pojemność akumulatora	2000 mAh	4000 mAh
Zakres temperatury otoczenia	4°C - 40°C	4°C - 40°C
Czas ładowania ładowarką 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Rok produkcji	2019	2019

Ładowarka systemu Graphite Energy+
Parametr	Wartość
Typ ładowarki	58G002
Napięcie zasilania	230 V AC
Częstotliwość zasilania	50 Hz
Napięcie ładowania	22 V DC
Max. prąd ładowania	2300 mA
Zakres temperatury otoczenia	4°C - 40°C
Czas ładowania akumulatora 58G001	1 h
Czas ładowania akumulatora 58G004	2 h
Klasa ochronności	II
Masa	0,300 kg
Rok produkcji	2019

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego (szlifowanie)	Lp_A = 90,8 dB(A) K = 3 dB(A)
Poziom cisnienia akustycznego (piłowanie)	Lp_A = 96,8 dB(A) K = 3 dB(A)
Poziom cisnienia akustycznego (zdzieranie)	Lp_A = 94,4 dB(A) K = 3 dB(A)
Poziom mocy akustycznej (szlifowanie)	Lw_A = 101,8 dB(A) K = 3 dB(A)
Poziom mocy akustycznej (piłowanie)	Lw_A = 107,8 dB(A) K = 3 dB(A)
Poziom mocy akustycznej (zdzieranie)	Lw_A = 105,4 dB(A) K = 3 dB(A)
Wartość przyśpieszeń drgań (szlifowanie – rękojeść główna)	a_n = 8,813 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (szlifowanie – rękojeść pomocnicza)	a_n = 12,161 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (piłowanie – rękojeść główna)	a_h = 7,924 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (piłowanie – rękojeść pomocnicza)	a_h = 13,089 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (zdzieranie –rękojeść główna)	a_h = 11,925 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (zdzieranie – rękojeść pomocnicza)	a_h = 15,258 m/s^2 K = 1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a _b (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp A' , poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a, zostały zmierzone zgodnie z normą EN 60745-

1. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Li-Ion

Akumulatorów / baterii nie należy wrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Uszkodzone lub zużyte akumulatory należy poddawać prawidłowemu recyklingowi zgodnie z aktualną dyrektywą dotyczącą utylizacji akumulatorów i baterii.

# Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

i Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service

tel. [phone]

Ul. Pograniczna 2/4

fax. [phone]

02-285 Warszawa

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE/Machinery Directive 2006/42/EC/2006/42/EK Gépek/Smernica Európskeho Parlamentu a Rady 2006/42/ES/	Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE/EMC Directive 2014/30/EU/2014/30/EU Elektromágneses összeférhetőség/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/
Dyrektywa o RoHS 2011/65/UE/RoHS Directive 2011/65/EU/RoHS irányelv 2011/65/EU/RoHS Smernica Európskeho Parlamentu a Rady 2011/65/EÚ/

oraz spełnia wymagania norm:

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
