Marke	Graphite
Modell	58G013
Produkttyp	Akku-Multifunktionswerkzeug
Versorgungsspannung	18 V DC
Batterietyp	Lithium-Ion (Li-Ion)
Batteriekapazität	2000 mAh (Akku 58G001)
Leerlauf-Oszillationen	5000 - 20000 min⁻¹
Oszillationswinkel	3°
Werkzeugfixierungssystem	Werkzeuglos (Schnellspannhebel)
Gewicht	1,8 kg
Schalldruckpegel (Schleifen)	90,8 dB(A)
Schallleistungspegel (Schleifen)	101,8 dB(A)
Vibrationsbeschleunigungswert (Schleifen, Haupthandgriff)	8,813 m/s²
Schutzklasse	III (Akku)
Ladegerät	Modell 58G002, 230 V~, 50 Hz
Hauptfunktionen	Sägen, Schleifen, Schaben, Schneiden
Wartung	Mit einem trockenen Tuch reinigen, kein Wasser verwenden
Sicherheit	Bedienungsanleitung lesen, Schutzausrüstung tragen (Schutzbrille, Maske, Handschuhe)
Ersatzteile	Akku, Ladegerät, Arbeitswerkzeuge (Klingen, Schaber, usw.)
Hersteller	Grupa Topex, Warschau, Polen

Häufig gestellte Fragen - 58G013 Graphite

Wie wechselt man die Klinge oder das Arbeitswerkzeug?

Um das Werkzeug zu wechseln, ziehen Sie den Schnellspannhebel nach vorne, legen Sie das Werkzeug zwischen die Unterlegscheiben des Spannfutters und richten Sie die Löcher auf die Stifte aus, dann senken Sie den Hebel zur Fixierung. Stellen Sie sicher, dass das Werkzeug vor dem Gebrauch fest sitzt.

Wie lade ich den Akku?

Entnehmen Sie den Akku aus dem Werkzeug. Schließen Sie das Ladegerät an eine 230 V AC Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt das Ende des Ladevorgangs an. Überschreiten Sie nicht 8 Stunden Ladezeit.

Wie lange dauert das Laden des Akkus?

Mit dem Ladegerät 58G002 lädt der Akku 58G001 (2000 mAh) in 1 Stunde und der Akku 58G004 (4000 mAh) in 2 Stunden.

Welches Zubehör ist mit diesem Werkzeug kompatibel?

Das Werkzeug ist kompatibel mit Zubehör, das mit einem universellen 9-Loch-Befestigungssystem ausgestattet ist (2 mm Löcher, alle 30° auf einem Kreis mit 10 mm Radius angeordnet). Beispiele: Sägeblätter, Schleifplatten, Schaber.

Wie stelle ich die Drehzahl ein?

Verwenden Sie den Drehzahlregler (4) unter dem Haupthandgriff. Der Bereich reicht von 1 (langsam) bis 6 (schnell), entsprechend einer Oszillation von 5000 bis 20000 min⁻¹.

Was tun bei Rauch oder abnormalem Verhalten?

Schalten Sie das Werkzeug sofort mit dem Schalter aus und entnehmen Sie den Akku. Benutzen Sie das Gerät nicht weiter und wenden Sie sich an einen autorisierten Kundendienst.

Kann ich das Werkzeug im Regen oder in feuchter Umgebung verwenden?

Nein, das Werkzeug ist nicht für den Betrieb in feuchter Umgebung geeignet. Schützen Sie es vor Wasser und Feuchtigkeit, um Stromschlaggefahr zu vermeiden.

Wie reinige ich das Multifunktionswerkzeug?

Verwenden Sie ein trockenes Tuch oder Druckluft mit niedrigem Druck, um die Lüftungsschlitze zu reinigen. Verwenden Sie niemals Wasser, Lösungsmittel oder aggressive Reinigungsmittel.

Was sind die Vibrations- und Geräuschwerte?

Für Schleifen beträgt der Schalldruckpegel 90,8 dB(A) und die Vibrationsbeschleunigung am Haupthandgriff 8,813 m/s². Die Werte für Sägen und Schaben finden Sie ebenfalls in der Anleitung.

Wie entsorge ich das Werkzeug und den Akku am Ende der Lebensdauer?

Werfen Sie das Werkzeug oder den Akku nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für das Recycling von Elektrogeräten und Batterien ab. Befolgen Sie die örtlichen Vorschriften.

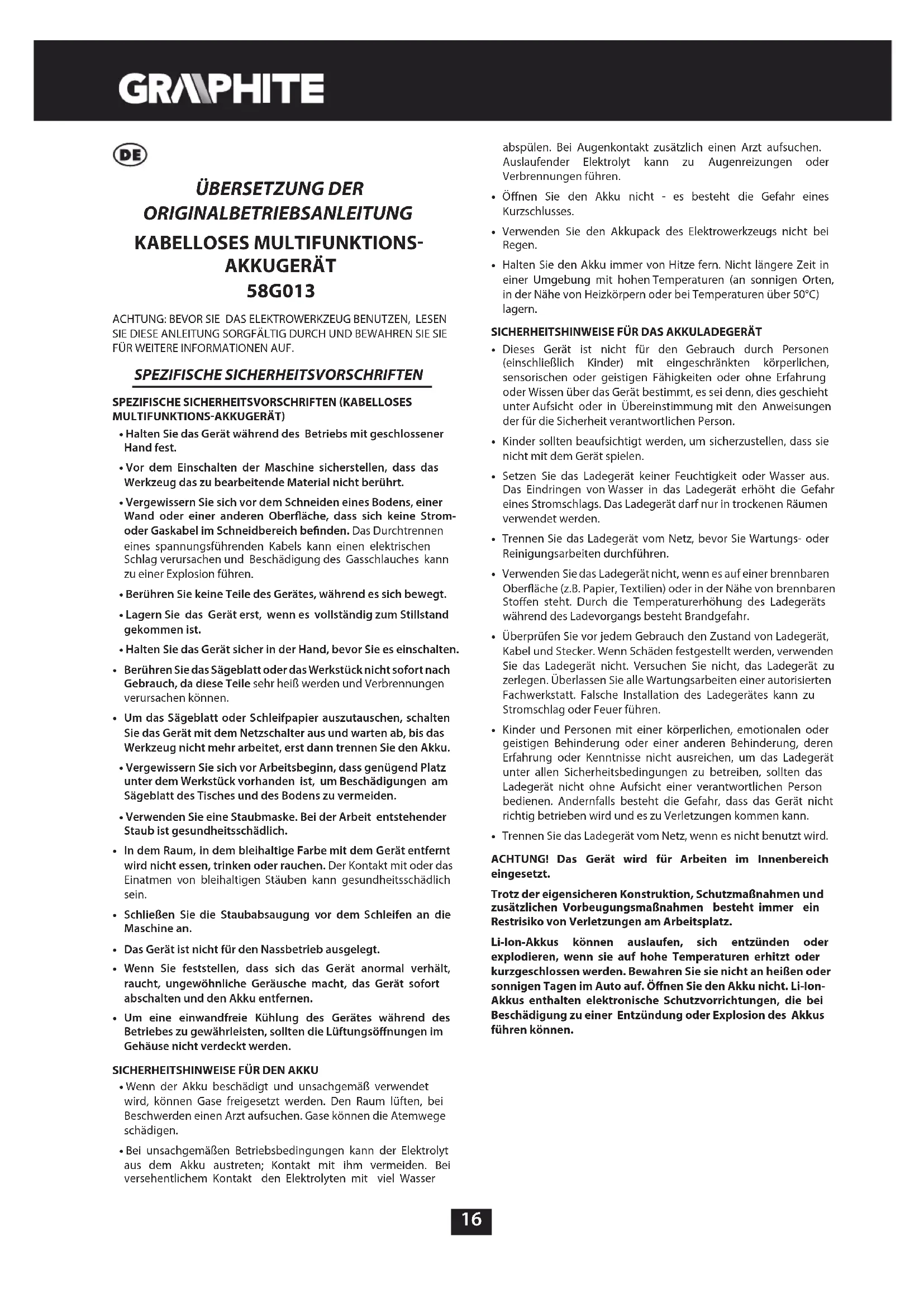

BEDIENUNGSANLEITUNG 58G013 Graphite

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG KABELLOSES MULTIFUNKTIONS- AKKUGERÄT 58G013

ACHTUNG: BEVOR SIE DAS ELEKTROWERKZEUG BENUTZEN, LESEN SIE DIESE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE FÜR WEITERE INFORMATIONEN AUF.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN (KABELLOSES MULTIFUNKTIONS-AKKUGERÄT)

• Halten Sie das Gerät während des Betriebs mit geschlossener Hand fest.
• Vor dem Einschalten der Maschine sicherstellen, dass das Werkzeug das zu bearbeitende Material nicht berührt.
• Vergewissern Sie sich vor dem Schneiden eines Bodens, einer Wand oder einer anderen Oberfläche, dass sich keine Strom- oder Gaskabel im Schneidbereich befinden. Das Durchtrennen eines spannungsführenden Kabels kann einen elektrischen Schlag verursachen und Beschädigung des Gasschlauches kann zu einer Explosion führen.
• Berühren Sie keine Teile des Gerätes, während es sich bewegt.
• Lagern Sie das Gerät erst, wenn es vollständig zum Stillstand gekommen ist.
• Halten Sie das Gerät sicher in der Hand, bevor Sie es einschalten.
• Berühren Sie das Sägeblatt oder das Werkstück nicht sofort nach Gebrauch, da diese Teile sehr heiß werden und Verbrennungen verursachen können.
• Um das Sägeblatt oder Schleifpapier auszutauschen, schalten Sie das Gerät mit dem Netzschalter aus und warten ab, bis das Werkzeug nicht mehr arbeitet, erst dann trennen Sie den Akku.
• Vergewissern Sie sich vor Arbeitsbeginn, dass genügend Platz unter dem Werkstück vorhanden ist, um Beschädigungen am Sägeblatt des Tisches und des Bodens zu vermeiden.
• Verwenden Sie eine Staubmaske. Bei der Arbeit entstehender Staub ist gesundheitsschädlich.
• In dem Raum, in dem bleihaltige Farbe mit dem Gerät entfernt wird nicht essen, trinken oder rauchen. Der Kontakt mit oder das Einatmen von bleihaltigen Stäuben kann gesundheitsschädlich sein.
• Schließen Sie die Staubabsaugung vor dem Schleifen an die Maschine an.
• Das Gerät ist nicht für den Nassbetrieb ausgelegt.
• Wenn Sie feststellen, dass sich das Gerät anormal verhält, raucht, ungewöhnliche Geräusche macht, das Gerät sofort abschalten und den Akku entfernen.
• Um eine einwandfreie Kühlung des Gerätes während des Betriebes zu gewährleisten, sollten die Lüftungsöffnungen im Gehäuse nicht verdeckt werden.

SICHERHEITSHINWEISE FÜR DEN AKKU

• Wenn der Akku beschädigt und unsachgemäß verwendet wird, können Gase freigesetzt werden. Den Raum lüften, bei Beschwerden einen Arzt aufsuchen. Gase können die Atemwege schädigen.
• Bei unsachgemäßen Betriebsbedingungen kann der Elektrolyt aus dem Akku austreten; Kontakt mit ihm vermeiden. Bei versehentlichem Kontakt den Elektrolyten mit viel Wasser

abspülen. Bei Augenkontakt zusätzlich einen Arzt aufsuchen. Auslaufender Elektrolyt kann zu Augenreizungen oder Verbrennungen führen.

• Öffnen Sie den Akku nicht - es besteht die Gefahr eines Kurzschlusses.
• Verwenden Sie den Akkupack des Elektrowerkzeugs nicht bei Regen.
• Halten Sie den Akku immer von Hitze fern. Nicht längere Zeit in einer Umgebung mit hohen Temperaturen (an sonnigen Orten, in der Nähe von Heizkörpern oder bei Temperaturen über 50°C) lagern.

SICHERHEITSHINWEISE FÜR DAS AKKULADEGERÄT

• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder Wissen über das Gerät bestimmt, es sei denn, dies geschieht unter Aufsicht oder in Übereinstimmung mit den Anweisungen der für die Sicherheit verantwortlichen Person.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Setzen Sie das Ladegerät keiner Feuchtigkeit oder Wasser aus. Das Eindringen von Wasser in das Ladegerät erhöht die Gefahr eines Stromschlags. Das Ladegerät darf nur in trockenen Räumen verwendet werden.
• Trennen Sie das Ladegerät vom Netz, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
• Verwenden Sie das Ladegerät nicht, wenn es auf einer brennbaren Oberfläche (z.B. Papier, Textilien) oder in der Nähe von brennbaren Stoffen steht. Durch die Temperaturerhöhung des Ladegeräts während des Ladevorgangs besteht Brandgefahr.
• Überprüfen Sie vor jedem Gebrauch den Zustand von Ladegerät, Kabel und Stecker. Wenn Schäden festgestellt werden, verwenden Sie das Ladegerät nicht. Versuchen Sie nicht, das Ladegerät zu zerlegen. Überlassen Sie alle Wartungsarbeiten einer autorisierten Fachwerkstatt. Falsche Installation des Ladegerätes kann zu Stromschlag oder Feuer führen.
• Kinder und Personen mit einer körperlichen, emotionalen oder geistigen Behinderung oder einer anderen Behinderung, deren Erfahrung oder Kenntnisse nicht ausreichen, um das Ladegerät unter allen Sicherheitsbedingungen zu betreiben, sollten das Ladegerät nicht ohne Aufsicht einer verantwortlichen Person bedienen. Andernfalls besteht die Gefahr, dass das Gerät nicht richtig betrieben wird und es zu Verletzungen kommen kann.
• Trennen Sie das Ladegerät vom Netz, wenn es nicht benutzt wird.

ACHTUNG! Das Gerät wird für Arbeiten im Innenbereich eingesetzt.

Trotz der eigensicheren Konstruktion, Schutzmaßnahmen und zusätzlichen Vorbeugungsmaßnahmen besteht immer ein Restrisiko von Verletzungen am Arbeitsplatz.

Li-Ion-Akkus können auslaufen, sich entzünden oder explodieren, wenn sie auf hohe Temperaturen erhitzt oder kurzgeschlossen werden. Bewahren Sie sie nicht an heißen oder sonnigen Tagen im Auto auf. Öffnen Sie den Akku nicht. Li-Ion-Akkus enthalten elektronische Schutzvorrichtungen, die bei Beschädigung zu einer Entzündung oder Explosion des Akkus führen können.

Erklärung der verwendeten Piktogramme

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1. ACHTUNG! Treffen Sie besondere Vorsichtsmaßnahmen.
2. Lesen Sie die Betriebsanleitung durch und beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise!
3. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz) verwenden.
4. Verwenden Sie eine Staubmaske!
5. Schutzhandschuhe tragen.
6. Lassen Sie Kinder nicht an das Gerät gelangen.
7. Schutzkleidung tragen.
8. Schützen Sie das Gerät vor Feuchtigkeit.
9. Nehmen Sie die Akkus aus dem Gerät heraus, bevor Sie irgendwelche Einstell- oder Reinigungsarbeiten durchführen.
10. Das Gerät ist für den Einsatz im Innenbereich konzipiert.
11. Maximal zulässige Zellentemperatur 45°C.
12. Werfen Sie keine Zellen ins Feuer.
13. Recykling.
14. Zweite Schutzklasse des Ladegerätes.
15. Werfen Sie die Zellen nicht ins Wasser.

AUFBAU UND VERWENDUNG

Multifunktionelles Gerät ist ein batteriebetriebenes Handgerät. Das Antriebssystem ist ein Gleichstromkommutatormotor mit Permanentmagneten, dessen Drehgeschwindigkeit in eine oszillierende Bewegung umgesetzt wird. Die Möglichkeit, verschiedene Arbeitswerkzeuge zu verwenden, erlaubt es, sie an verschiedene Arten von Arbeiten anzupassen. Diese Art von Elektrowerkzeug wird häufig zum Sägen und Schneiden von Holz, Holzwerkstoffen, Kunststoffen, Nichteisenmetallen und Verbindungselementen (z.B. Nägel, Schrauben, etc.) mit geeigneten Werkzeugen verwendet.

Sie können auch für die Bearbeitung von weichen Keramikfliesen, das Schleifen und Trockenschaben von kleinen Flächen verwendet werden. Der Vorteil des Gerätes ist die Möglichkeit, die oben genannten Materialien an schwer zugänglichen Stellen oder in der Nähe der Kanten zu verarbeiten.

Seine Einsatzgebiete sind u.a. Kleinmodellbau, Schlosserei, Schreinerei und alle Arbeiten im Bereich der selbstständigen Amateurarbeit (Do-it-yourself).

Verwenden Sie das Elektrowerkzeug nicht für andere Zwecke als den vorgesehenen Zweck. Verwenden Sie das Elektrowerkzeug nur mit der Originalausrüstung.

BESCHREIBUNG DER GRAFIKSEITEN

Die folgende Nummerierung bezieht sich auf die auf den grafischen Seiten dieses Handbuchs dargestellten Geräteelemente.

1. Hebel zur schnellen Montage von Arbeitsgeräten
2. Schalter
3. Schnalle
4. Geschwindigkeitsregler
5. Zusatzhandgriff
6. Staubabsaugdeckel
7. Akkumulator
8. Akkuhalterungstaste
9. Ladegerät
10. LED-Dioden
11. Akkuladekontrolltaste
12. Akkuladezustandsanzeige (LED).
13. Beleuchtung
    * Es kann Unterschiede zwischen der Zeichnung und dem Artikel geben.

EINE BESCHREIBUNG DER VERWENDETEN PIKTOGRAMME

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSRÜSTUNG UND ZUBEHÖR

1. Arbeitsendstück - 1 Stk.

ARBEITSVORBEREITUNG

HERAUSNEHMEN / EINSETZEN DES AKKUS

• Drücken Sie den Akkuhalterungstaste (8) und schieben Sie den Akku (7) heraus (Abb.A).
• Setzen Sie den geladenen Akku (7) in den Griff ein, bis die Akkuhalterungstaste (8) hörbar einrastet.

AUFLADEN DES AKKUS

Das Gerät wird mit einem teilweise geladenen Akku geliefert. Laden Sie die Akku, wenn die Umgebungstemperatur zwischen 4°C und 40°C liegt. Ein neuer oder seit langem nicht mehr benutzter Akku erreicht seine volle Kapazität nach ca. 3-5 Lade- und Entladezyklen.

• Entfernen Sie den Akku (7) aus dem Gerät (Abb. A).
• Stecken Sie das Ladegerät (9) in die Netzsteckdose (230V AC).
• Schieben Sie den Akku (7) in das Ladegerät (9) (Abb.B) und prüfen Sie den korrekten Sitz des Akkus (vollständig eingefahren).

Wenn das Ladegerät an eine Netzsteckdose (230V AC) angeschlossen ist, leuchtet die grüne LED (10) am Ladegerät auf, um anzuzeigen, dass es mit Strom versorgt wird.

Wenn der Akku (7) in das Ladegerät (9) eingesetzt wird, leuchtet die rote LED (10) am Ladegerät und zeigt an, dass der Akku geladen wird.

Die grünen Ladezustands-LEDs (12) im aktiven Schaltkreis (siehe Beschreibung unten) leuchten frühzeitig auf.

• Pulslicht aller Dioden - zeigt an, dass der Akku leer ist und aufgeladen werden muss.
• Pulslicht von 2 Dioden - zeigt Teilentladung an.
• Pulslicht einer Diode - zeigt hohe Akkuaufladung an.

Wenn der Akku vollgeladen ist, leuchtet die LED (10) am Ladegerät grün und alle LEDs am Ladezustand des Akkus (12) leuchten kontinuierlich. Die Akkustatus-LEDs (12) erlöschen nach einer gewissen Zeit (ca. 15 Sekunden).

Der Akku sollte nicht länger als 8 Stunden geladen werden. Wird diese Zeit überschritten, können die Akkuzellen beschädigt werden. Das Ladegerät schaltet sich nicht automatisch aus, wenn der Akku vollständig geladen ist. Die grüne LED am Ladegerät leuchtet weiter. Die Akkuanzeige erlischt nach einer Weile. Trennen Sie die Stromversorgung, bevor Sie den Akku aus dem Ladegerät nehmen. Vermeiden Sie aufeinanderfolgende Kurzaufladungen. Laden Sie die Akkus nicht wieder nach kurzer Zeit auf. Die deutliche Verkürzung der Zeit zwischen dem notwendigen Aufladen zeigt an, dass die Akku abgenutzt ist und ersetzt werden sollte.

Die Akkus werden während des Ladevorgangs heiß. Arbeiten Sie nicht sofort nach dem Laden - warten Sie, bis der Akku Raumtemperatur erreicht hat. Dies verhindert Schäden an der Akku.

AKKU-LADEZUSTANDSANZEIGE

Die Akku ist mit einer Ladezustandsanzeige (3 LEDs) (12) ausgestattet. Um den Ladezustand des Akkus zu überprüfen, drücken Sie den Ladekontrollknopf (11) (Abb. C). Alle LEDs leuchten auf, um einen hohen Ladezustand der Akku anzuzeigen. Zwei LEDs leuchten auf, um eine Teilentladung anzuzeigen. Wenn nur 1 LED leuchtet, ist der Akku leer und muss wieder aufgeladen werden.

EINBAU EINES ZUSATZGRIFFES

Aus Sicherheitsgründen muss bei Verwendung des Elektrowerkzeugs immer der Zusatzhandgriff verwendet werden.

Der Zusatzhandgriff (5) wird in eine der Bohrungen im Gerätekopf eingebaut. Es wird empfohlen, ein Elektrowerkzeug mit einem zusätzlichen Griff zu verwenden. Wird das Gerät mit beiden Händen in Betrieb gehalten (auch über den Zusatzhandgriff), werden die Ausschusskräfte bzw. das Ableitmoment beim Anfahren besser kontrolliert und somit die Verletzungsgefahr beim Ausschuss reduziert.

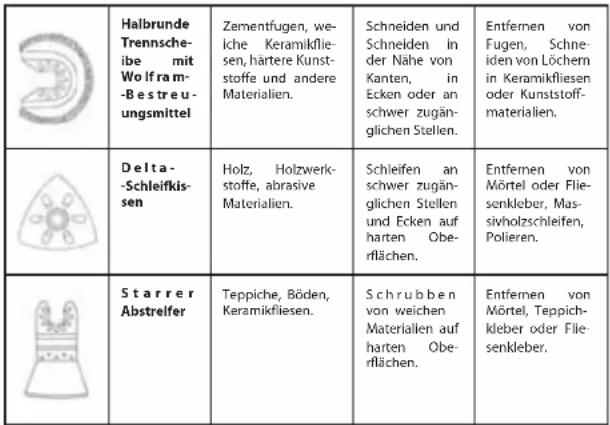

AUSWAHL DES ARBEITSWERKZEUGS

Die kabellose Multifunktionsmaschine ist mit einem universellen offenen Spannsystem ausgestattet (9 Öffnungen). Die Öffnungen sind alle 30° auf einem Kreis mit einem Radius von 10 mm angeordnet, wobei der Durchmesser der Öffnungen 2 mm beträgt (einige davon können auch als offene Ausschnitte ausgeführt sein).

Die folgende Tabelle zeigt Beispielwerkzeuge.

	Bezeichnung	Materialart	Verwendung	Belspiel
	Säge blatt für HSS-Stahl	Metall (z.B. Nägel, Schrauben, kleinere Profile), NE-Metalle.	Feine Trenn- und Eintauchschnitte.	Kürzen von schmalen Profilen, Schneiden von Befestigungselementen, z.B. Klemmen.
	Halbrunde Scheibe für HCS-Holz	Holz, Holzwerkstoffe, Kunststoffe.	Trenn- und Eintauchschnitte in Ecken und an schwer zugänglichen Stellen, nahe der Oberfläche.	Schmale Einschnitte in Massivholz, z.B. für Lüftungsgitter.
	HCS-Holz-Sägeblatt	Holz, Holzwerkstoffe, Kunststoffe.	Trenn- und Eintauchschnitte in Ecken und an schwer zugänglichen Stellen, nahe der Oberfläche.	Zuschnitte in Möbelp latten, Kürzen von Bodenlamellen, Einstechschnitte bei der Montage von Bodenplatten.

EINSPANNEN VON ARBEITSWERKZEUGEN

• Ziehen Sie den Schnellspannhebel (1) nach vorne (Abb. D).
• Schieben Sie das Werkzeug zwischen die beiden Scheiben des Werkzeugträgers, so dass die Löcher auf die Stifte der oberen Scheibe treffen.
• Um in der für den Bediener bequemsten und sichersten Position arbeiten zu können, können die Werkzeuge in jeder beliebigen Position in den Werkzeughalter eingesetzt werden, sofern sie auf die Bolzen der oberen Unterlegscheibe aufgesetzt werden (Abb. E).
• Das Werkzeug sollte so positioniert werden, dass die Biegung nach unten zeigt.
• Das Gerät durch Absenken des Schnellspannhebels (1) befestigen (Abb. D).

Sicherstellen, dass das Werkzeug sicher befestigt ist. Unsachgemäß oder ungenau angebaute Werkzeuge können während des Betriebes verrutschen und den Bediener gefährden.

ENTSTAUBUNG

Stäube von einigen Materialien, wie z.B. bleihaltige Lacke, einige Holzarten, z.B. Eichen- und Buchenholz oder asbesthaltige Materialien, können eine Gefahr für die Gesundheit darstellen. Es wird daher empfohlen, externe Staubabsaugungen, eine gute Belüftung des Arbeitsplatzes und die Verwendung einer Staubmaske mit Absorber zu verwenden.

Das Gerät ist mit einer Staubabsaugkappe ausgestattet, die an ein externes Absaugsystem, z.B. einen an die Staubart angepassten Staubsauger, angeschlossen werden kann.

ENTFERNEN DES STAUBABSAUGDECKELS

• Entfernen Sie eventuell bereits installierte Werkzeuge.
• Klammer (3) lösen und Staubabsaugdeckel (6) herabnehmen.
  Der Staubabsaugdeckel (6) wird in umgekehrter Reihenfolge der Demontage montiert.

BETRIEB / EINSTELLUNGEN

Überprüfen Sie den Zustand des Gerätes, bevor Sie das Elektrowerkzeug benutzen. Verwenden Sie keine abgebrochenen, gerissenen oder anderweitig beschädigten Werkzeuge. Verschlissene Werkzeuge vor Gebrauch sofort durch neue ersetzen. Schalten Sie das Gerät nach Gebrauch immer aus und warten Sie, bis das Werkzeug vollständig zum Stillstand gekommen ist. Erst dann kann das Gerät abgestellt werden. Das bewegliche Gerät nicht durch Drücken gegen das Werkstück abbremsen.

EIN-/AUSSCHALTEN

Halten Sie das Gerät während der Inbetriebnahme und des Betriebs mit beiden Händen fest.

Einschalten - Schalter (2) vorwärts in die Pos. I bewegen.

Ausschalten - Schalter (2) nach hinten in die Pos. O bewegen (Abb. F).

Bei jedem Drücken des Schalters (2) leuchten 2 LEDs (13) auf beiden Seiten des Arbeitskopfes, um den Arbeitsplatz zu beleuchten.

GESCHWINDIGKEITSREGELUNG

Der untere Teil des Hauptgriffs ist mit einem Geschwindigkeitsregler (4) ausgestattet. (Abb. G). Der Regelbereich liegt zwischen 1 und 6. Die Geschwindigkeit kann den Bedürfnissen des Benutzers angepasst werden.

Achten Sie darauf, dass die Bohrung im Gehäuse, das für die Belüftung des Motors des Gerätes verwendet wird, nicht abgedeckt wird.

FUNKTIONSPRINZIP

Dank einer Oszillationsfrequenz von 5000 - 20000/min bei einem Winkel von 3° ermöglicht das Elektrowerkzeug präzises Arbeiten in kleinen Räumen und Ecken.

SAEGEN / DURCHTRENNEN

Verwenden Sie nur Werkzeuge, die nicht beschädigt und in einwandfreiem Zustand sind. Stellen Sie vor dem Sägen oder Schneiden/Trennen von Holz, Spanplatten, Holzwerkstoffen usw. sicher, dass sie keine Fremdkörper wie Nägel, Schrauben usw. enthalten und dass sie keine Fremdkörper enthalten. Fremdkörper entfernen oder mit der richtigen Sägeblatt beseitigen. Einstechschnitte dürfen nur in weiche Materialien wie Holz, Gipskarton oder ähnliches ausgeführt werden. Das Durchtrennen von Keramikfliesen führt zu einem schnelleren Verschleiß des Werkzeugs.

HANDHABUNG UND WARTUNG

Entfernen Sie Den Akku aus dem Gerät, bevor Sie Installations-, Einstell-, Reparatur- oder Wartungsarbeiten durchführen.

WARTUNG UND LAGERUNG

- Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu reinigen.

- Verwenden Sie kein Wasser oder andere Flüssigkeiten zur Reinigung.

- Reinigen Sie das Gerät mit einem trockenen Tuch oder blasen Sie es mit Niederdruck-Druckluft ab.

- Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese Kunststoffteile beschädigen können.

- Reinigen Sie regelmäßig die Lüftungsschlitze im Motorgehäuse, um eine Überhitzung des Gerätes zu vermeiden.

- Bewahren Sie das Gerät immer an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

- Bewahren Sie das Gerät bei entnommenem Akku auf.

Jede Art von Defekt sollte durch einen autorisierten Service des Herstellers behoben werden.

TECHNISCHE PARAMETER

NENNDATEN

Kabelloses multifunktionales Akkugerät 58G013
Parameter	Wert
Versorgungsspannung	18 V DC
Anzahl der Schwingungen bei Leerlaufdrehzahl	5000-20000 min ^-1
Oszillationswinkel	3°
Einspannsystem von Arbeitswerkzeugen	werkzeugfrei
Schutzart	III
Gewicht	1,8 kg
Baujahr	2019
58G013 bedeutet sowohl den Typ als auch die Bezeichnung der Maschine

Akkumulator aus dem Graphite Energy+-System
Parameter	Wert
Akkumulator	58G001	58G004
Voltage akku	18 V DC	18 V DC
Typ des Akkumulators	Li-Ion	Li-Ion
Akku-Kapazität	2000 mAh	4000 mAh
Umgebungstemperaturbereich	4°C - 40°C	4°C - 40°C
Ladezeit beim Laden mit einem Ladegerät 58G002	1 h	2 h
Masse	0,400 kg	0,650 kg
Baujahr	2019	2019

Ladegerät aus dem Graphite Energy+ System
Parameter	Wert
Ladegerättyp	58G002
Versorgungsspannung	230 V AC
Versorgungsfrequenz	50 Hz
Ladespannung	22 V DC
Max. Ladestrom	2300 mA
Umgebungstemperaturbereich	4°C - 40°C
Akku-Ladezeit 58G001	1 h
Akku-Ladezeit 58G004	2 h
Schutzklasse	II
Masse	0,300 kg
Baujahr	2019

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Schalldruckpegel (Schleifen)	Lp_A = 90,8 dB(A) K=3 dB(A)
Schalldruckpegel (Sägen)	Lp_A = 96,8 dB(A) K=3 dB(A)
Schalldruckpegel (Zerreiben)	Lp_A = 94,4 dB(A) K=3 dB(A)
Schallleistungspegel (Schleifen)	Lw_A = 101,8 dB(A) K=3 dB(A)
Schallleistungspegel (Sägen)	Lw_A = 107,8 dB(A) K=3 dB(A)
Schallleistungspegel (Zerreiben)	Lw_A = 105,4 dB(A) K=3 dB(A)
Wert der Schwingbeschleunigung (Schleifen - Hauptgriff)	a_h = 8,813 m/s^2 K=1,5 m/s^2
Wert der Schwingbeschleunigung (Schleifen - Zusatzhandgriff)	a_h = 12,161 m/s^2 K=1,5 m/s^2
Wert der Schwingbeschleunigung (Sägen - Hauptgriff)	a_h = 7,924 m/s^2 K=1,5 m/s^2
Wert der Schwingbeschleunigung (Sägen - Zusatzhandgriff)	a_h = 13,089 m/s^2 K=1,5 m/s^2
Wert der Schwingbeschleunigung (Zerreiben - Hauptgriff)	a_h = 11,925 m/s^2 K=1,5 m/s^2
Wert der Schwingbeschleunigung (Zerreiben - Zusatzhandgriff)	a_h = 15,258 m/s^2 K=1,5 m/s^2

Informationen über Lärm und Vibrationen

Der Schalldruckpegel des Gerätes wird beschrieben durch: den Schalldruckpegel Lp_A und den Schallleistungspegel Lw_A (wobei K die Messunsicherheit ist). Die vom Gerät emittierten Schwingungen werden durch den Wert der Schwingbeschleunigung ah (wobei K die Messunsicherheit bedeutet) beschrieben.

Der Lp -Schalldruckpegel, der Lw -Schallleistungspegel und die in diesem Handbuch angegebenen a -Schwingungsbeschleunigungswerte wurden gemäß

EN 60745-1 gemessen. Der angegebene Schwingungspegel ah kann zur Portierung und Vorabbewertung der Schwingungsbelastung verwendet werden.

Der angegebene Schwingungspegel ist nur für die Grundanwendungen der Maschine repräsentativ. Wird das Gerät für andere Anwendungen oder mit anderen Werkzeugen verwendet, kann sich der Schwingungspegel ändern. Ein höherer Schwingungspegel wird durch unzureichende oder zu geringe Wartung des Gerätes verursacht. Die oben genannten Gründe können die Exposition gegenüber Vibrationen während der gesamten Arbeitszeit erhöhen.

Zur genauen Abschätzung der Vibrationsbelastung sind die Zeiten zu berücksichtigen, in denen das Gerät aus- oder eingeschaltet, aber nicht für den Betrieb verwendet wird. Nach sorgfältiger Prüfung aller Faktoren kann die Gesamtexposition gegenüber Vibrationen deutlich geringer ausfallen.

Zusätzliche Sicherheitsmaßnahmen sollten ergriffen werden, um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, wie z.B. zyklische Wartung der Geräte und Werkzeuge, Schutz der entsprechenden Handtemperatur und ordnungsgemäße Arbeitsorganisation.

UMWELTSCHUTZ

Werten Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik-Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

Li-Ion

Akkumulatoren/Batterien nicht in den Hausmüll, Feuer bzw. Wasser werfen. Beschädigte bzw. Verbrauchte Akkumulatoren sind ordnungsgemäß in Übereinstimmung mit der gültigen Richtlinie über die Entsorgung von Batterien und Akkumulatoren zu recyceln.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex“) teilt mit, dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text, Bilder, Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBI. 2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten Betriebsanleitung bzw. derer Einzelemente für kommerzielle Zwecke ohne Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich verfolgt werden.

TECHNISCHE PARAMETERS

TYPEPLAATJE
